南京市指导服务企业安全生产工作指引
（试行）
南京市应急管理局
2023年10月
前 言
为促进企业落实安全生产主体责任，进一步提升现场安全管理水平，有效管控各类安全风险，便 于全市各级应急管理人员和相关部门的安全生产监督管理人员依法依规开展监管服务和安全检查工作 ，根据国家、省、市相关法律法规、技术标准和规范性文件，市应急管理局组织编制了《南京市指导 服务企业安全生产工作指引（试行）》。
《指引》汇编了危险化学品（一般化工及医药、加油站、工业气体生产经营）、非煤矿山、冶金 工贸等行业企业安全管理中的重点内容，总结了多年来安全监管的工作经验，可以为企业管理人员排 查本单位安全生产隐患和提升安全生产管理水平、安全监管人员开展监管服务工作提供技术支撑。
本《指引》与国家、省、市现行有关法律、法规和标准的规定不一致的，以国家、省、市现行有 关法律、法规和标准的规定为准。
由于编写人员能力所限，《指引》中难免有错误之处，敬请各位读者批评指正。
1
使用说明
本指引目前有5个分册：
1.《一般化工及医药企业现场安全管理指引分册》主要编制了一般化工及医药企业现场安全检查 中的常见问题和安全生产工作内容。
2.《加油站现场安全重点检查指引分册》主要编制了加油站现场安全检查的重点内容。
3.《工业气体生产经营企业现场安全重点检查指引分册》主要编制了一般工业气体充装企业、氢 气生产企业、空分生产企业现场安全检查的重点内容。
4.《非煤矿山企业安全生产工作指引分册》主要编制了非煤地下矿山、非煤露天矿山、尾矿库等 行业企业安全生产相关工作内容和共性要求。
5.《冶金等工业企业安全生产工作指引分册》主要编制了冶金等工贸企业通用部分和重点领域方 面的安全生产相关工作内容。
2
加油站现场安全重点检查指引分册
3
目录
一、平面布局及设备设施要求............................................................................................................................................................................................. 1
1、站房.........................................................................................................................................................................................................................1
2、汽油（柴油）设备.....................................................................................................................................................................................................3
3、非站房所属建筑物或设施............................................................................................................................................................................................. 7
4、出入口及车道.......................................................................................................................................................................................................... 11
二、加油卸油作业区要求.................................................................................................................................................................................................. 17
1、加油机.................................................................................................................................................................................................................... 17
2、加油岛及罩棚............................................................................................................................................................................................................26
3、罩棚.........................................................................................................................................................................................................................28
4、油罐区..................................................................................................................................................................................................................... 32
5、卸油口..................................................................................................................................................................................................................... 38
6、通气管..................................................................................................................................................................................................................... 44
三、辅助服务区要求......................................................................................................................................................................................................... 48
1、站房........................................................................................................................................................................................................................ 48
2、发电机室、变配电室...................................................................................................................................................................................................54
3、洗车区......................................................................................................................................................................................................................67
四、应急设施设备配备及其他要求...................................................................................................................................................................................... 69

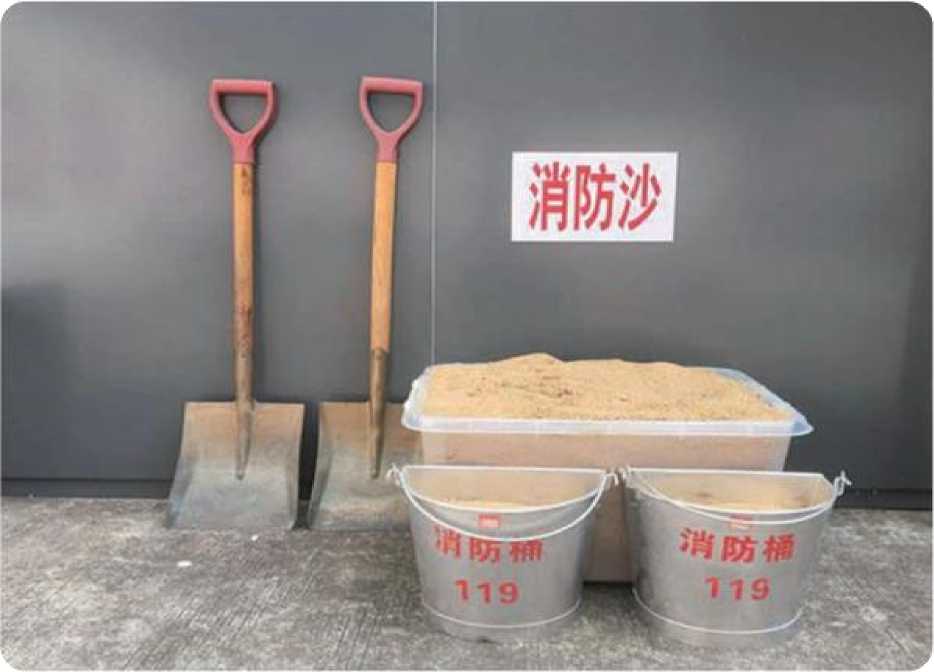

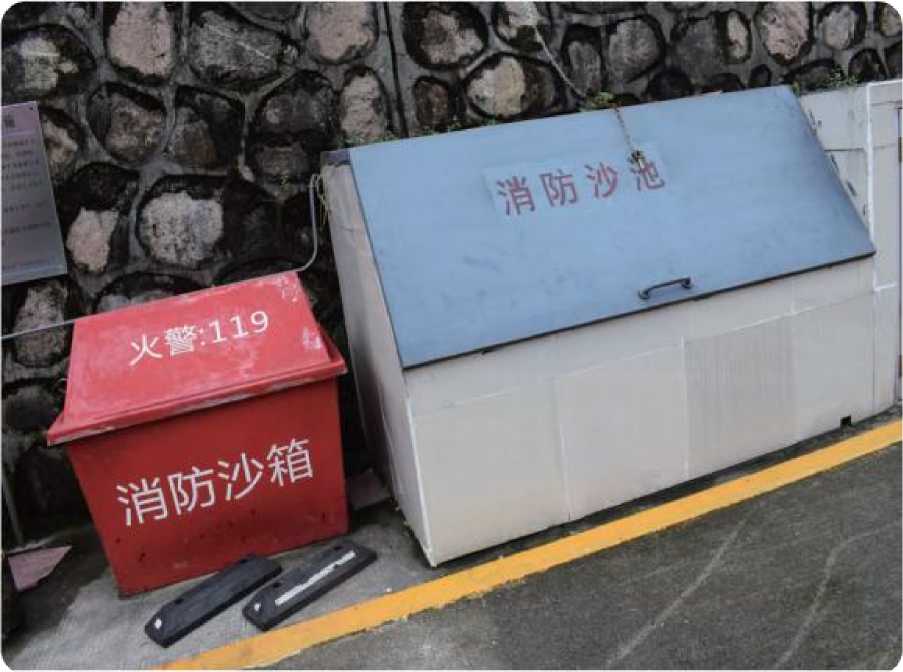

1、消防沙池...................................................................................................................................................................................................................69
2、灭火器材..................................................................................................................................................................................................................71
3、标志标识.................................................................................................................................................................................................................. 74
4、排水.........................................................................................................................................................................................................................77
4、其他.........................................................................................................................................................................................................................79

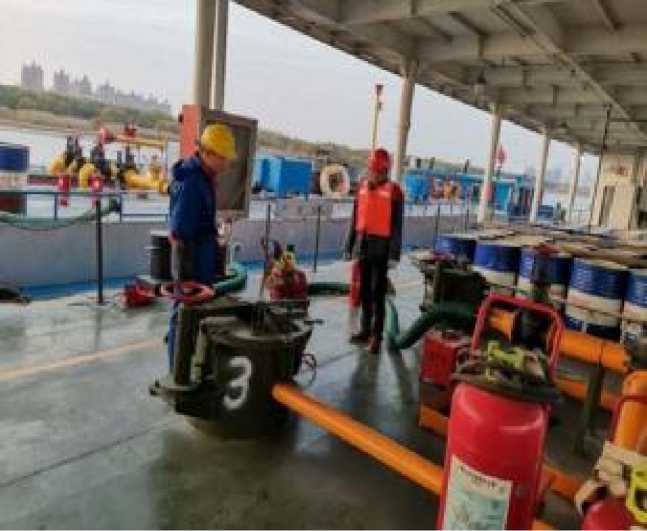

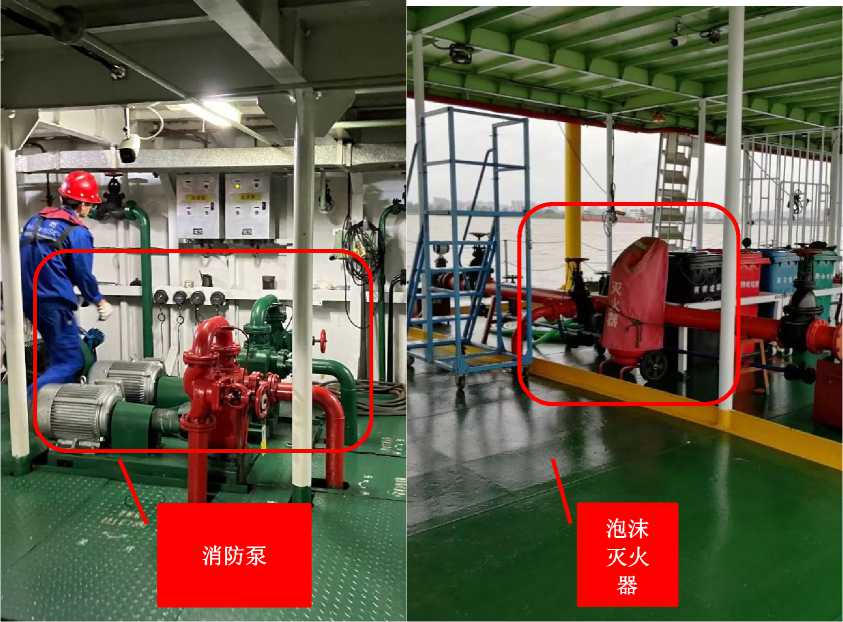

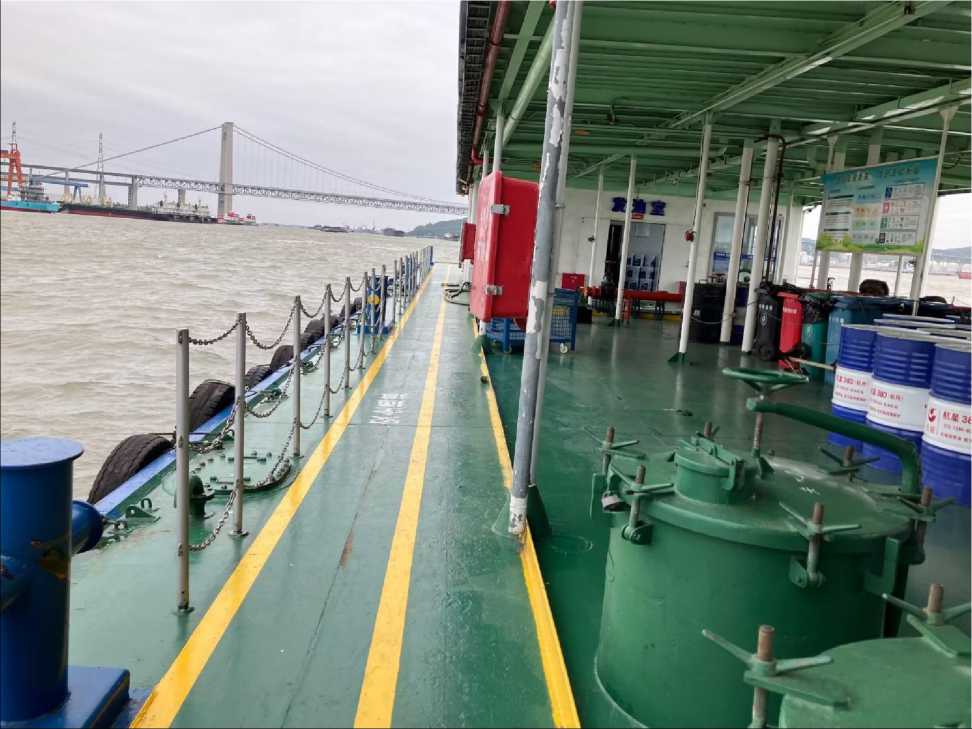

五、水上加油站................................................................................................................................................................................................................ 88
4
名称
要求
序
号
依据
一、平面布局及设备设施要求
1、站房
站房（站房建筑面积要求）
加油加气站站内设施的防火间距应符合《汽车加油加气加氢站技术标准》表5.0.13-1和表5.0.13-2规定 站房的一部分位于作业区内时，该站房的建筑面积不宜超过300m2，且该站房内不得有明火设备。
（作业区：汽油设备爆炸危险区域边界线加3m的区域，对柴油设备为设备外缘加3m。）
《汽车加油加气加氢站技术标准》（GB 50156-2021）第5.0.13
《汽车加油加气加氢站技术标准》（GB 50156-2021）第14.2.10条 图示
1
说明

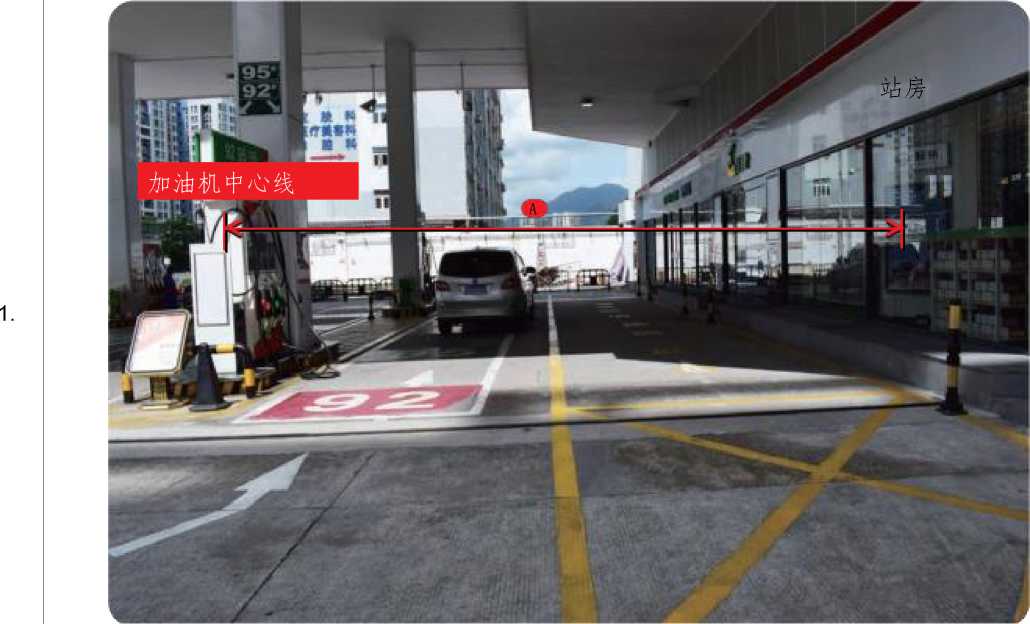

（1）A≥5（4）m
A：汽油加油机中心线与站房最 近水平距离。站房、有燃煤或 燃气（油）等明火设备的房间的起 点应为门窗等洞口；变配电间 的起算点应为门窗等洞口。
注：括号内数值为对应柴油加 油机的相关间距，括号外是汽 油加油机的相关间距。
名称

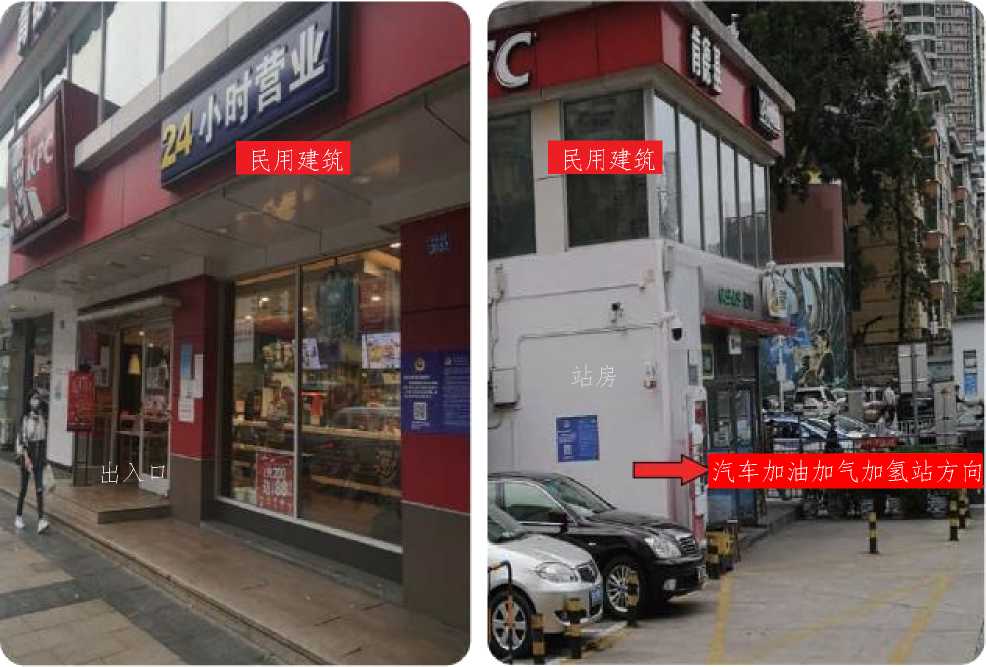

站房(站外站房设置要求)
序 号
要求
依据
站房可设在站外民用建筑物内或与站外民用建筑物合建，并应符合下列规定：站房与民用建筑物之间不得有连接通道； 站房应单独开设通向汽车加油加气加氢站的出入口；民用建筑物不得有直接通向汽车加油加气加氢站的出入口。
《汽车加油加气加氢站技术标准》(GB 50156-2021)第14.2.13条
图示
说明
2.
(1)民用建筑无直接通向汽车 加油加气加氢站的出入口；
(2)站房与民用建筑之间无连 接通道；
(3)站房单独开设通向汽车加 油加气加氢站的出入口。
2
号
3.
名称
要求
依据
2、汽油（柴油）设备
汽油（柴油）设备与站外建（构）筑物安全间距
加油站、各类合建站中的汽油、柴油工艺设备与站外建（构）筑物的安全间距应不小于《汽车加油加气加氢站技术标 准》表4.0.4规定
《汽车加油加气加氢站技术标准》（GB 50156-2021）第4.0.4条
图示 说明

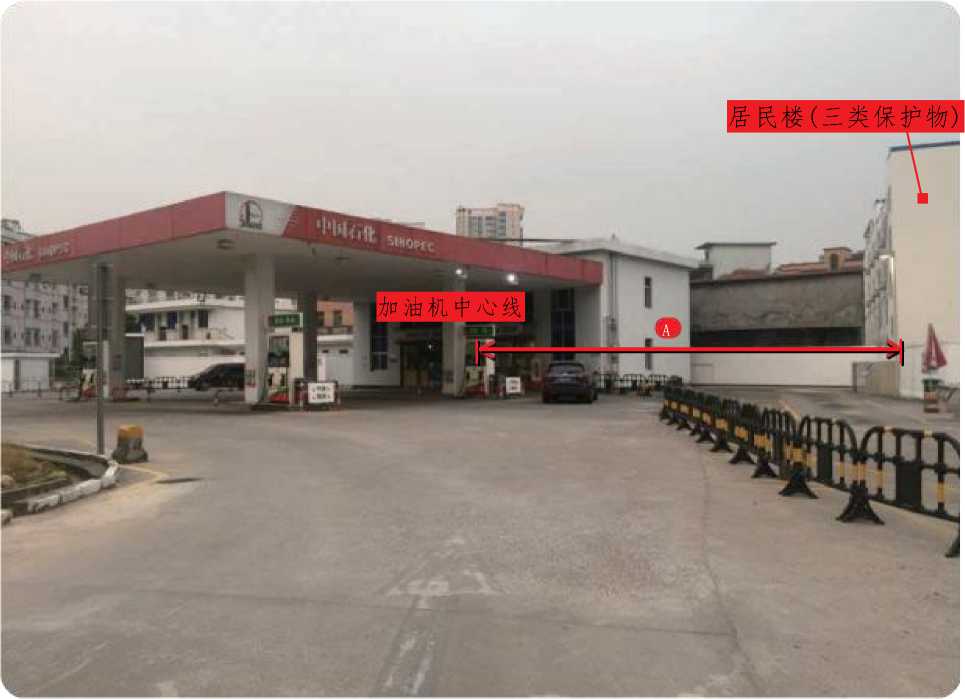

1、加油机、油罐、通气管口、油 气回收处理装置
（1）A≥7（6）m
A：汽油（柴油）加油机中心线与 三类保护物最近水平距离
注：
括号内数字为柴油设备与站外建 （构）筑物的安全间距。
除重要公共建筑物、一类和二类 保护物以外的建筑物（包括通信 发射塔）应为三类保护物。
3
序 号
名称 要求
汽油（柴油）设备与站外建（构）筑物安全间距
加油站汽油设备与站外建（构）筑物的安全间距应符合《汽车加油加气加氢站技术标准》表4.0.4规定
依据
《汽车加油加气加氢站技术标准》（GB 50156-2021）第4.0.4条
图示
说明
4.

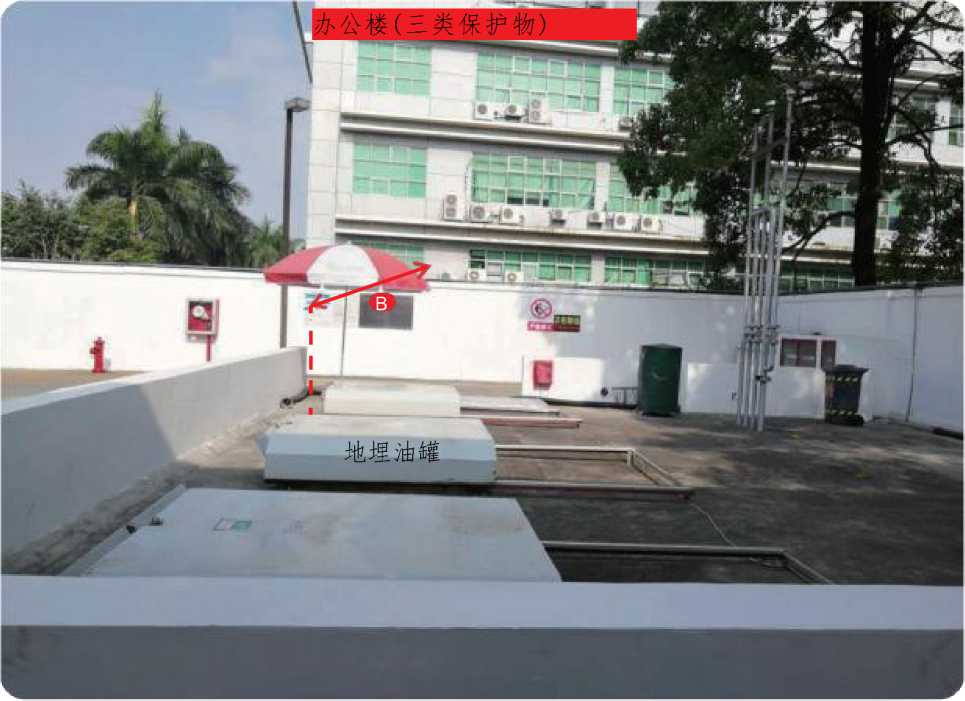

一级站B≥11（6）m；
二级站B≥8.5（6）m；
三级站B≥7（6）m；
B：汽油（柴油）地埋油罐与三 类保护物最近水平距离
注：括号内数字为柴油设备与 站外建（构）筑物的安全间距
4
号
名称 要求 依据
汽油（柴油）设备（汽油、柴油设备与站外建（构）筑物安全间距）
加油站柴油设备与站外建（构）筑物的安全间距应符合《汽车加油加气加氢站技术标准》表4.0.4规定 《汽车加油加气加氢站技术标准》（GB 50156-2021）第4.0.4条
图示 说明
5
B≥7（6）m；
B：汽油（柴油）通气管管口与 三类保护物最近水平距离
注：括号内数字为柴油设备与 站外建（构）筑物的安全间距
名称

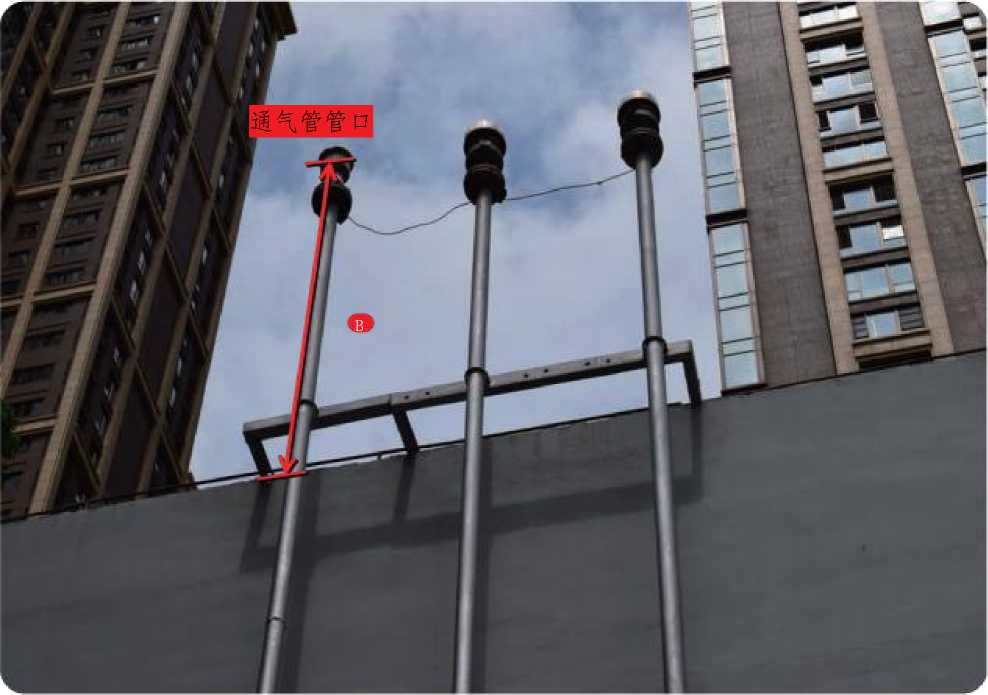

汽油（柴油）设备（汽油、柴油设备与站内设施防火间距）
序
号

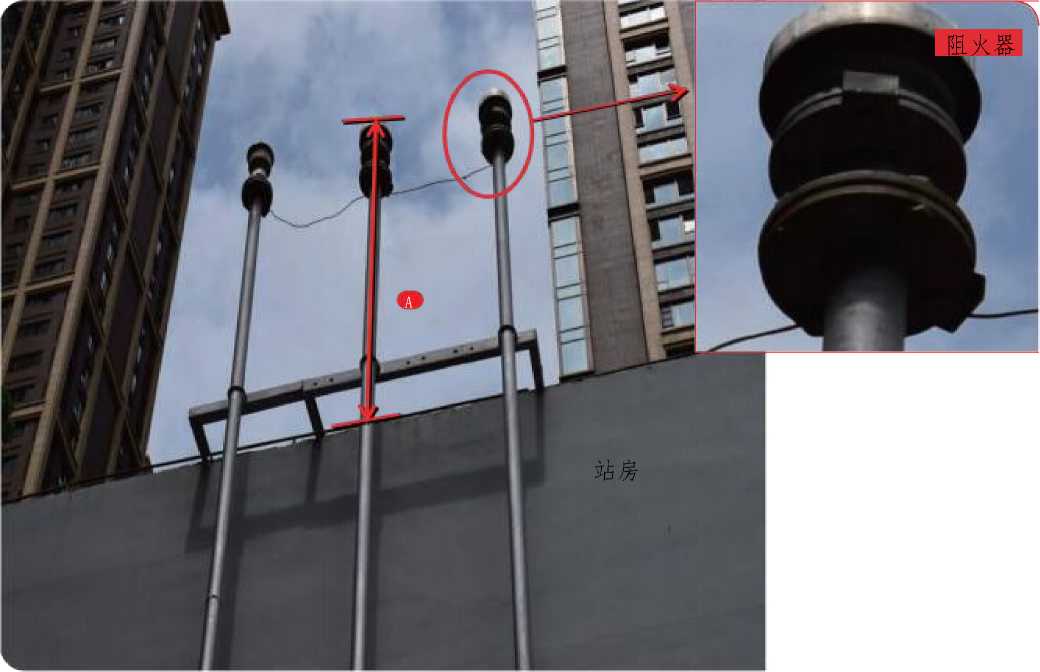

要求 加油站汽油（柴油）通气管管口与站内设施的防火间距应符合《汽车加油加气加氢站技术标准》第5.0.13条和第6.3.9条 规定
依据 《汽车加油加气加氢站技术标准》（GB 50156-2021）第5.0.13条、第6.3.9条
图示 说明

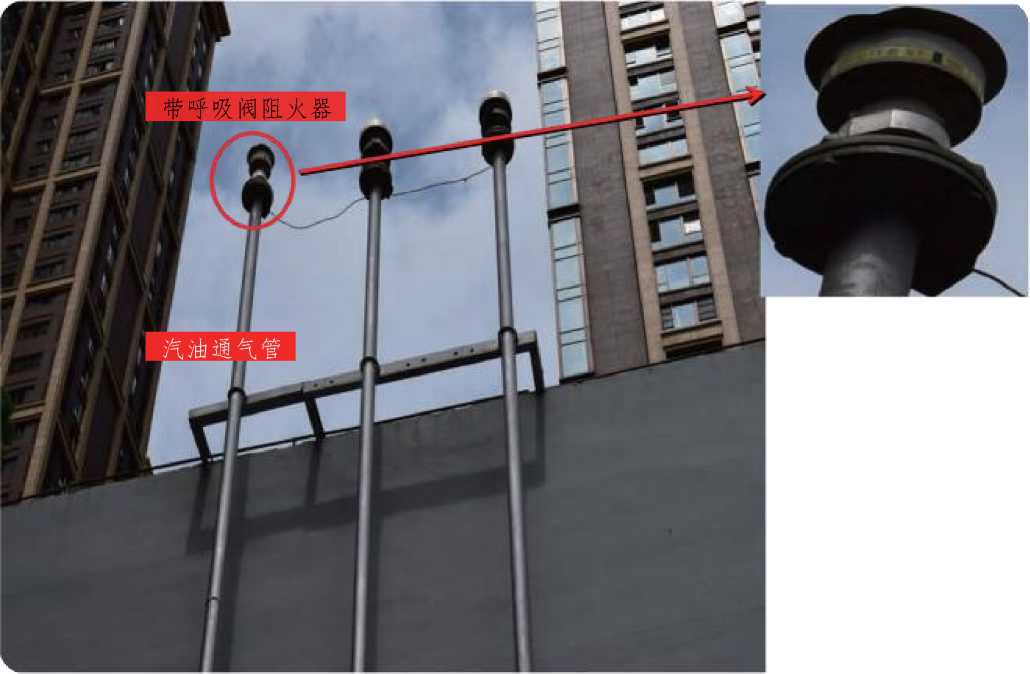

6.
汽油罐与柴油罐的通气管应分开 设置。
（1）沿构（筑）物的墙（柱）向上
敷设B≥2m
（2）通气管管口高出地面的高
度不应小于4m。
B：汽油（柴油）通气管管口与 建筑物顶面垂直距离。
6
名称
3、非站房所属建筑物或设施

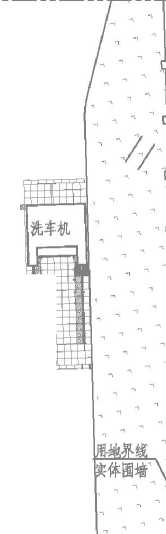

非站房所属建筑物或设施（洗车设施与站内设备防火间距）
当汽车加油加气加氢站内设置非油品业务建筑物或设施时,不应布置在作业区内,与站内可燃液体或可燃气体设备的防火间
序 号
要求
距,应符合本标准第4.0.4条～第4.0.8条有关三类保护物的规定。当站内经营性餐饮、汽车服务、司机休息室等设施内设置
明火设备时，应等同于“明火地点”或“散发火花地点”。
依据
《汽车加油加气加氢站技术标准》（GB 50156-2021）第4.0.4条、5.0.10条
图示
说明
7.

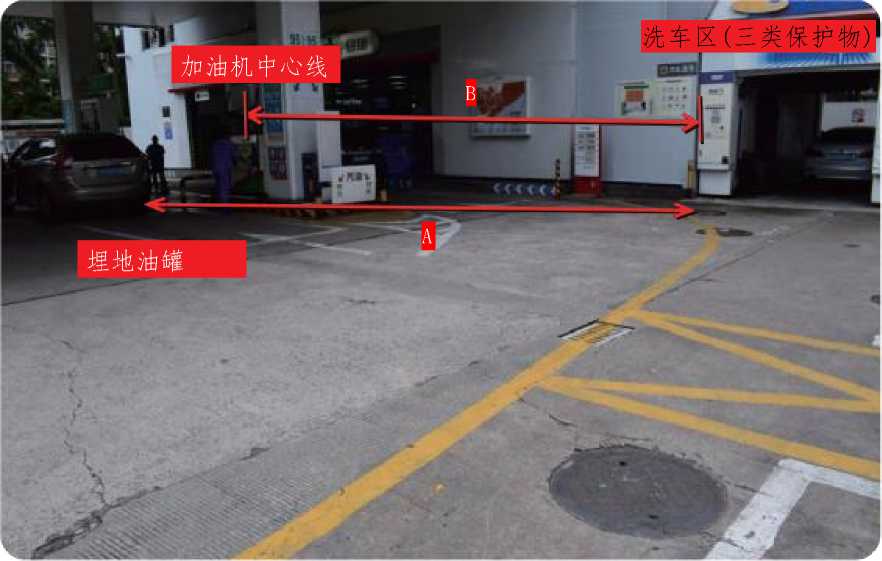

一级站A≥11（6）m； 二级站A≥8.5（6）m； 三级站A≥7（6）m；
B≥7（6）m；
A:埋地油罐与洗车机最近水平 距离
B：加油机、油罐通气管口、油 气回收处理装置与洗车机最近 水平距离
注：括号里的数字是柴油加油 机与三类保护物的最近水平距 离。
7
号
8.
名称

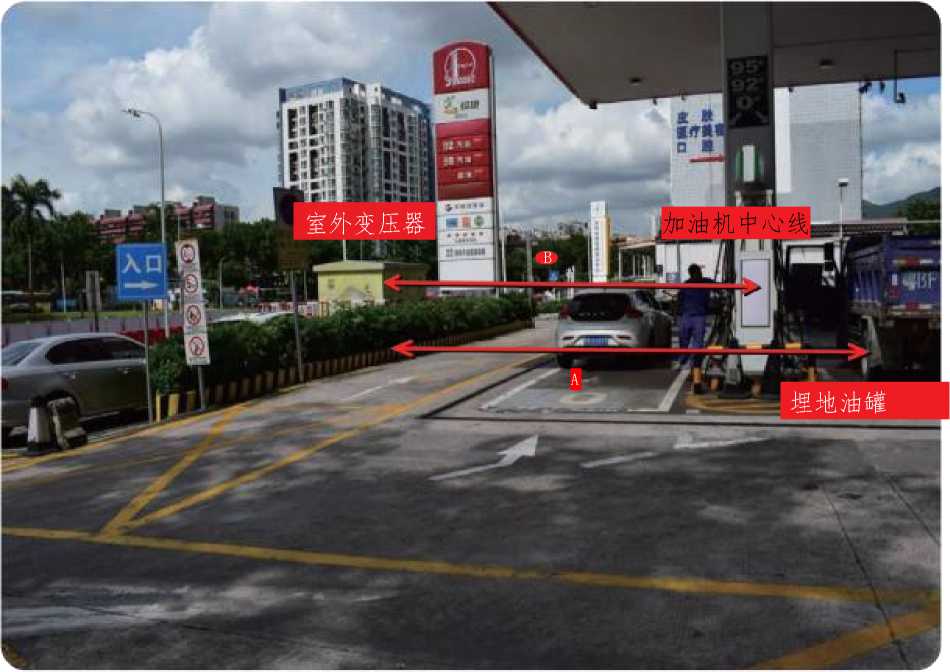

非站房所属建筑物或设施（变配电间或室外变压器与站内设备防火间距）
要求 加油加气加氢站的变配电间或室外变压器应布置在作业区之外。变配电间的起算点应为门窗等洞口。
依据 《汽车加油加气加氢站技术标准》（GB 50156-2021）第4.0.4条
图示
说明
一级站A≥12.5（9）m； 二级站A≥11（9）m； 三级站A≥10.5（9）m； B≥10.5（9）m；
A:埋地油罐与室外变压器最近 水平距离
B：加油机、油罐通气管口、油 气回收处理装置与室外变压器 最近水平距离
注：1、括号里的数字是柴油加 油机；
2、电压为 35kV~500kV,且每台 变压器容量在10MV·A以上的 室外变配电站,以及工业企业的 变压器总油量大于 5t的室外 降压变电站等按室外变配电站 考虑间距。其他室外变配电站 或变压器应按丙类物品生产厂 房确定。
8
9.

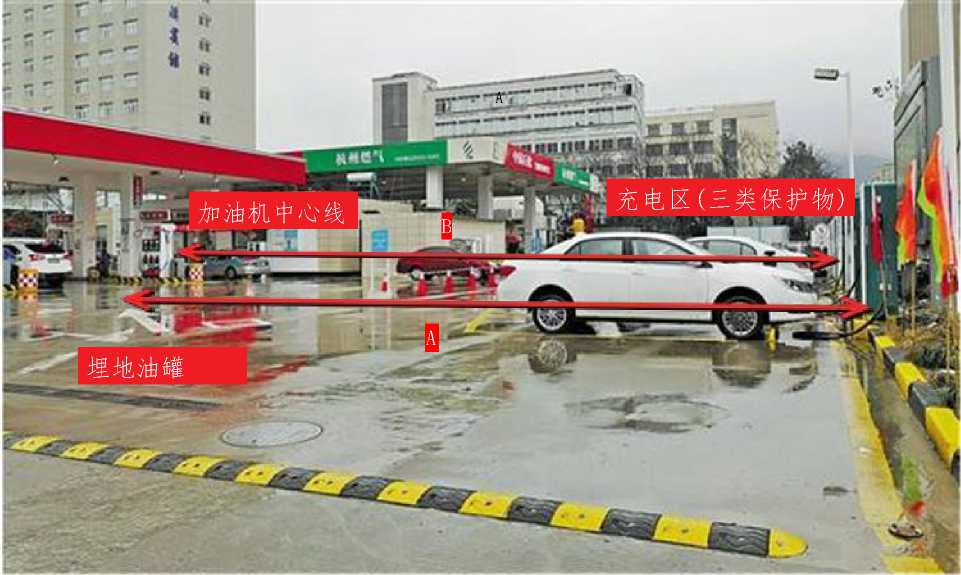

名称 非站房所属建筑物或设施（电动汽车充电设施与站内设备防火间距）
当汽车加油加气加氢站内设置非油品业务建筑物或设施时,不应布置在作业区内,与站内可燃液体或可燃气体设备的防火间
距,应符合本标准第4.0.4条～第4.0.8条有关三类保护物的规定。当站内经营性餐饮、汽车服务、司机休息室等设施内设置 要求
明火设备时，应等同于“明火地点”或“散发火花地点”。
依据
《汽车加油加气加氢站技术标准》（GB 50156-2021）第4.0.4条、5.0.10条
图示
说明
一级站A≥11（6）m；
二级站A≥8.5（6）m；
三级站A≥7（6）m；
B≥7（6）m；
A:埋地油罐与充电设施最近水 平距离
B：加油机、油罐通气管口、油 气回收处理装置与充电设施最 近水平距离
注：括号里的数字是柴油加油 机与三类保护物的最近水平距 离。
9
10
名称
4、出入口及车道
出入口(出入口设置要求)
序 号
要求
依据

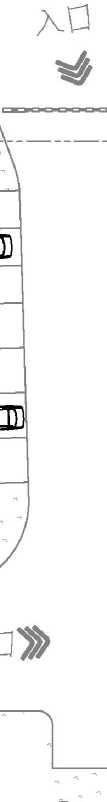

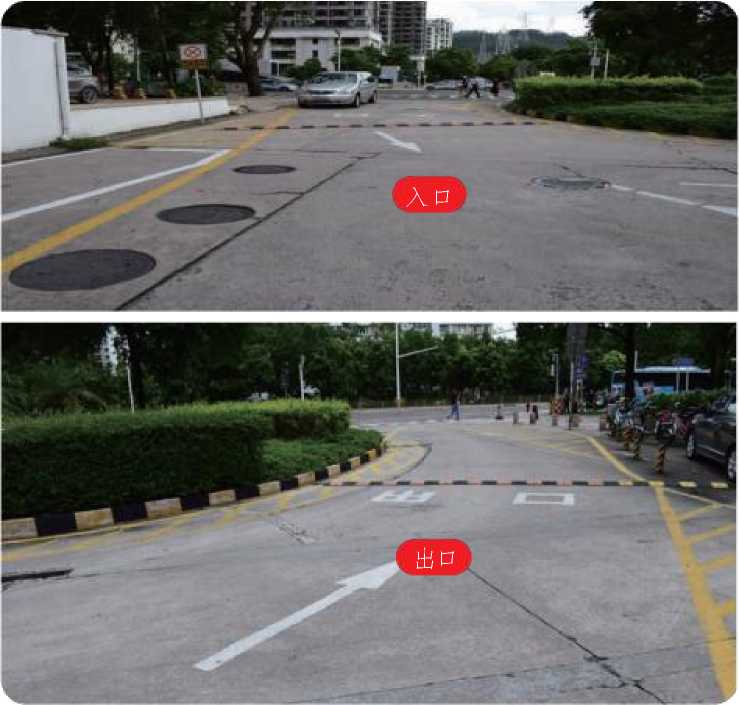

车辆入口和出口应分开布置
《汽车加油加气加氢站技术标准》(GB 50156-2021)第5.0.1条
图示
说明
11.
车辆入口和出口应分开布置
11
序 号
名称 要求 依据

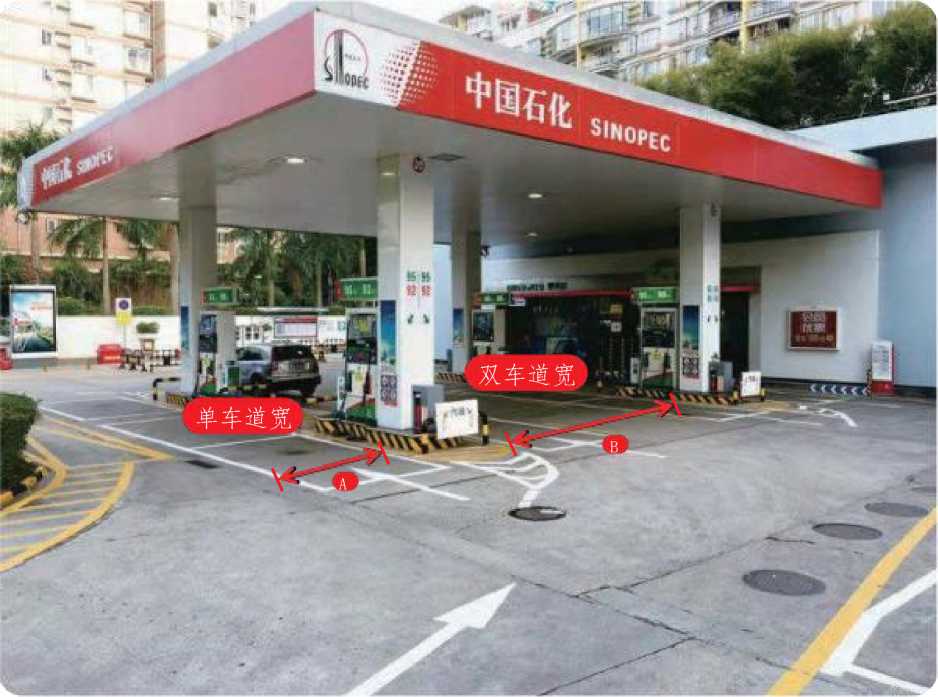

停车位与道路(停车位与道路宽度要求)
加油站内停车位和道路应符合下列规定：单车道或单车停车位宽度不应小于4m，双车道或双车停车位宽度不应小于6m 《汽车加油加气加氢站技术标准》(GB 50156-2021)第5.0.2条第1项
图示 说明
12.
(1)单车道宽A≥4m
(2)双车道宽B≥6m
12
号

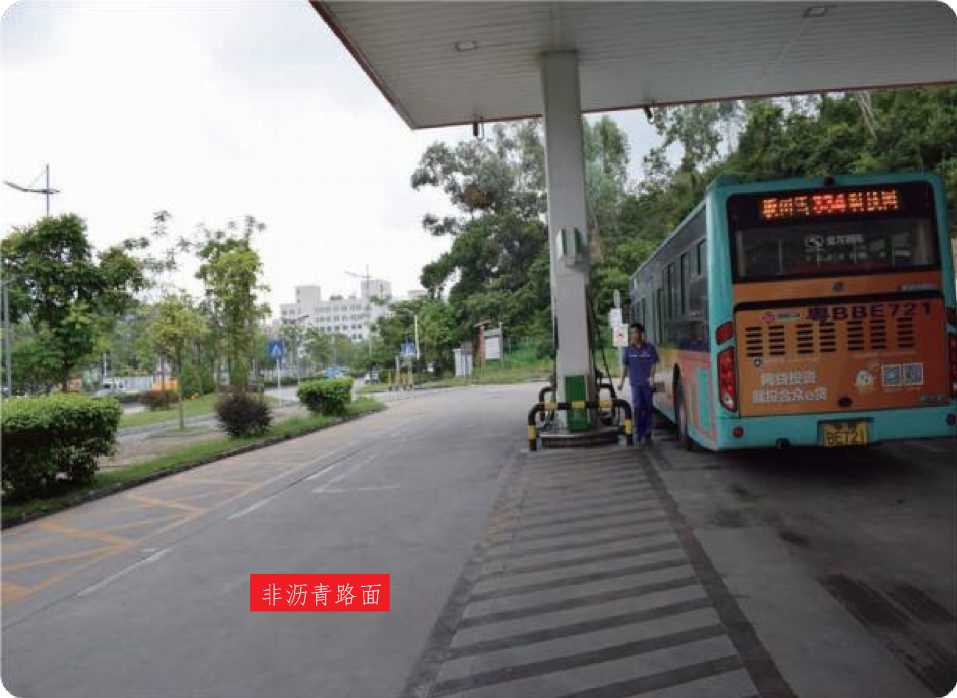

名称 停车位与道路(地面材质要求)
要求 加油站地面不应采用沥青路面
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第5.0.2条第4项
图示
说明
13.
加油站地面不应采用沥青路面
13
号
14.
名称
5、围墙
围墙（围墙设置要求）
要求 1、 汽车加油加气加氢站的工艺设备与站外建（构）筑物之间，宜设置不燃烧体实体围墙,围墙高度相对于站内和站外地坪 均不宜低于2.2m。
依据 《汽车加油加气加氢站技术标准》（GB 50156-2021）第5.0.12条
图示 说明

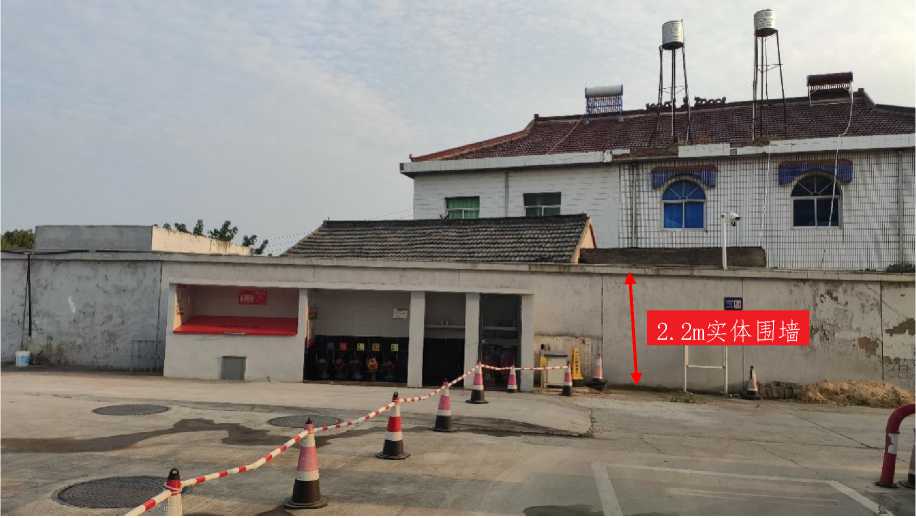

加油站宜采用不燃烧体实体围墙 ，高度不宜低于 2.2m；
14
序 号

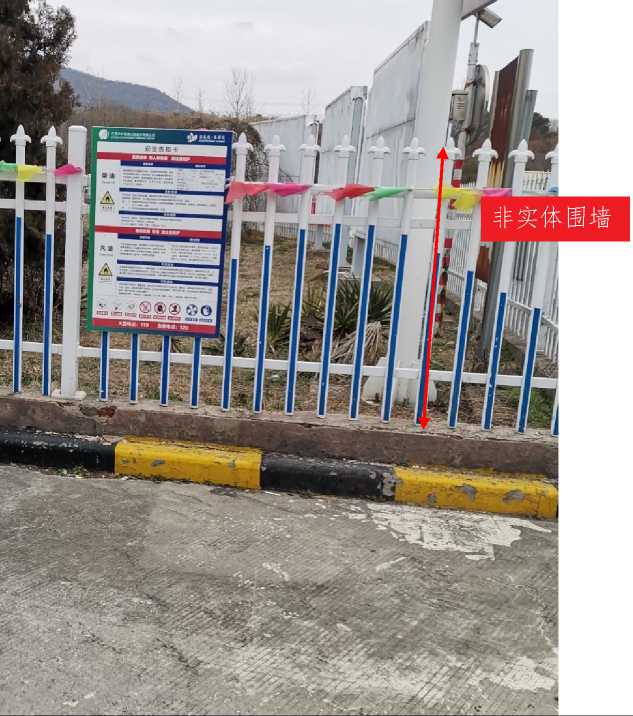

名称 围墙（围墙设置要求）
要求 1、 当汽车加油加气加氢站的工艺设备与站外建（构）筑物之间的距离大于本标准表 4.0.4一表4.0.8 中安全间距的 1.5
倍，且大于25m时，可设置非实体围墙。
2、 面向车辆入口和出口道路的一侧可设非实体围墙或不设围墙。
依据 《汽车加油加气加氢站技术标准》（GB 50156-2021）第5.0.12条
图示
说明
5

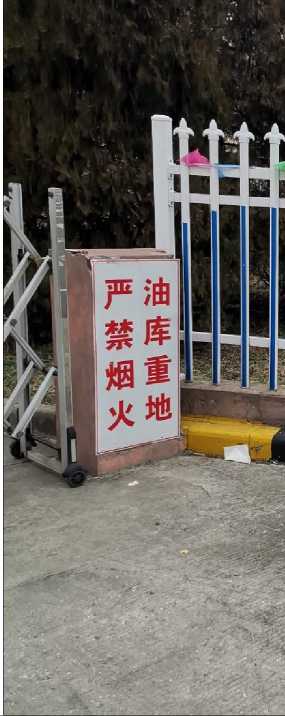

油库重地 严禁烟火
非实体围墙
汽车加油加气加氢站的工艺设施 与站外建（构）筑物之间的距离大 于表 4.0.4一表4.0.8 中的防火 距离的 1.5 倍,且大于 25m时,安 全性要好得多,相邻一侧应设置隔 离墙,主要是禁止无关人员进入, 隔离墙为非实体围墙即可。汽车 加油加气加氢站面向进出口的一 侧,可建非实体围墙,主要是为了 进、出站内的车辆视野开阔,行车 安全,方便操作人员对加油、加气 车辆进行管理,同时在城市建站还 能满足城市景观美化的要求。
15
名称
二、加油卸油作业区要求
1、加油机

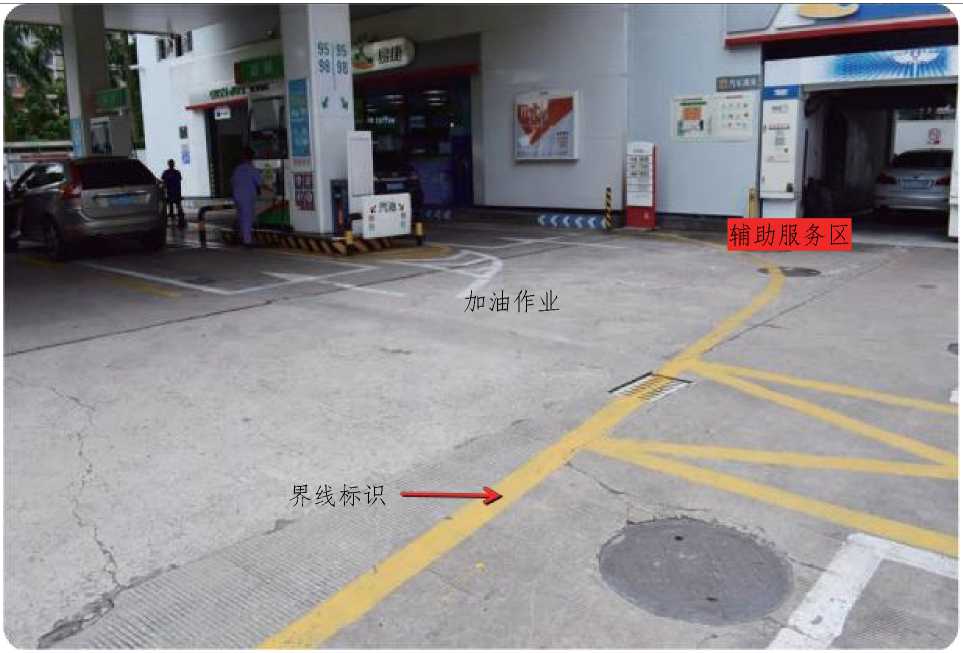

加油作业区
序 号
要求
汽车加油加气加氢站内布置工艺设备的区域。该区域的边界线为设备爆炸危险区域边界线加 3m,对柴油设备为设备外缘加 3m。
依据
《汽车加油加气加氢站技术标准》(GB 50156-2021)第2.1.18条
图示
说明
16.
柴油加油机设 备外缘加3m为 加油作业区
阴影部分为汽 油加油机爆炸 危险区域
汽油加油机爆 炸危险区域边 界线加3m为加 油作业区
汽油加油机爆炸危险区域：以加油机 中心线为中心线、以半径为 4.5m(3.0m)的地面区域为底面和以加 油机下箱体顶部以上0.15m,半径为 3.0m(1.5m)的平面为顶面的圆台形空 间,应划分为2区。
注：括号内为采取油气回收系统加油 机的半径。
口》
l∣iciuuL≡i
⅛⅝界线
16
号
名称 要求
17.
二、加油卸油作业区要求
1、加油机

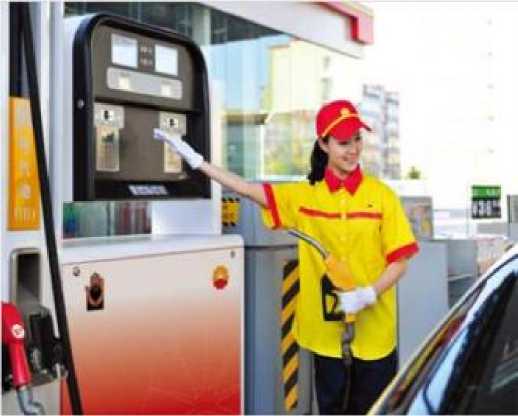

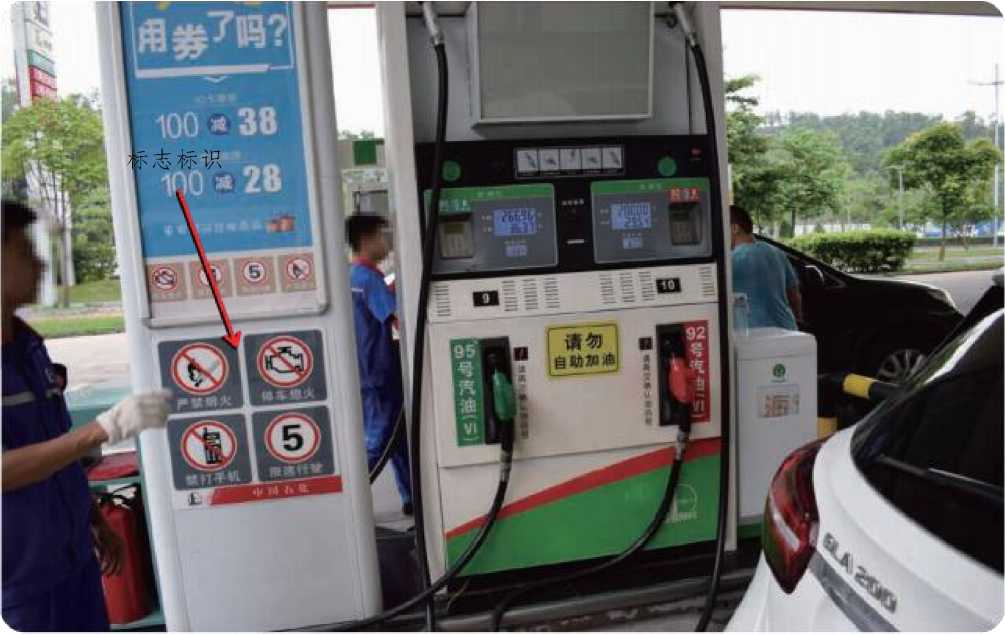

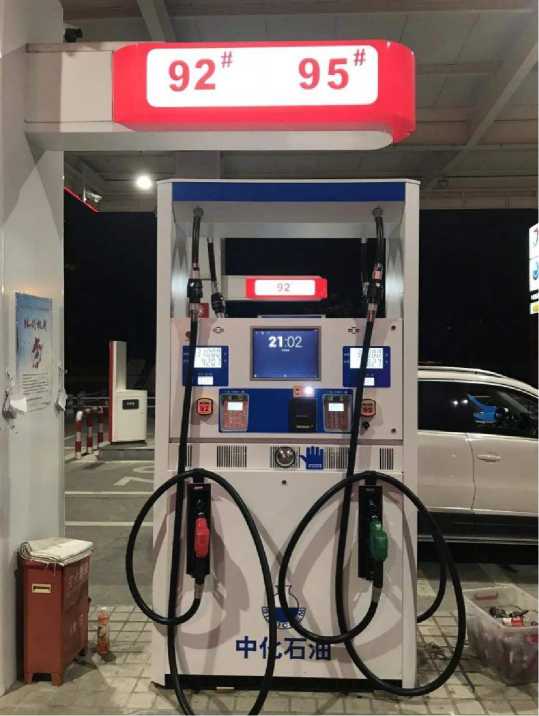

加油机(加油机外部要求)

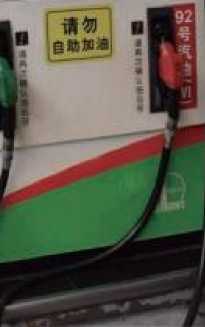

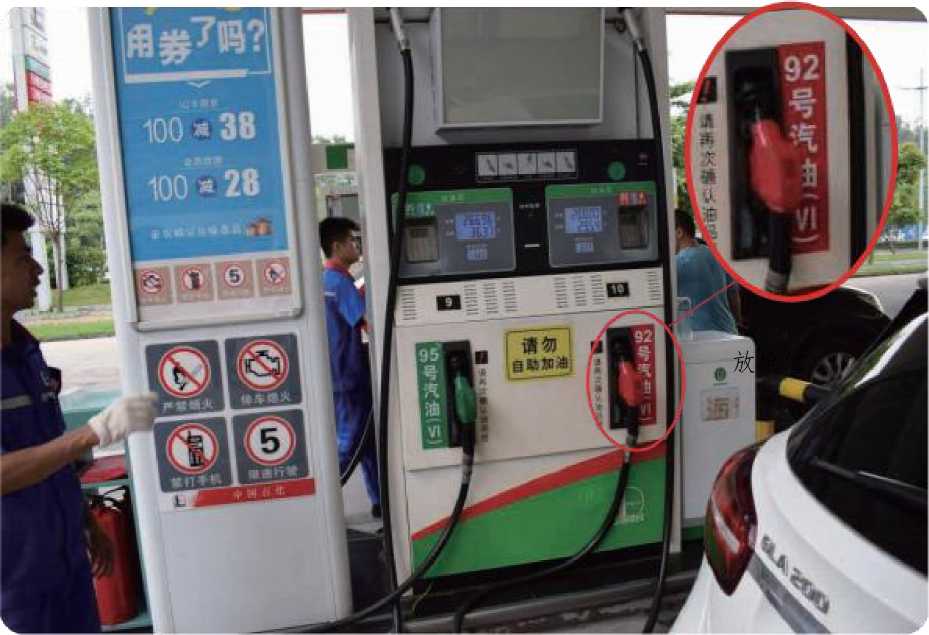

采用一机多油品的加油机时,加油机上的放枪位应有各油品的文字标识,加油枪应有颜色标识。 (具体要求：加油机外观宜干净整洁，标识清晰，无明显锈蚀、油污)
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.2.5条
图示
17
说明
(1)油机外观宜干净整洁，标识 清晰，无明显锈蚀、油污
(2)放枪位应有文字标识，加油 枪应有颜色标识
(3)同一类油品枪套颜色应统
号
名称
要求
加油机(加油枪管理要求)
加油枪应采用自封式加油枪,汽油加油枪的流量不应大于50L/min。加油软管上宜设安全拉断阀(具体要求：加油枪油气回 气罩应完整无破损，软管摆放整齐无缠绕、无裂纹，拉断阀完好)
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.2.2条、第6.2.3条
图示
说明
18.

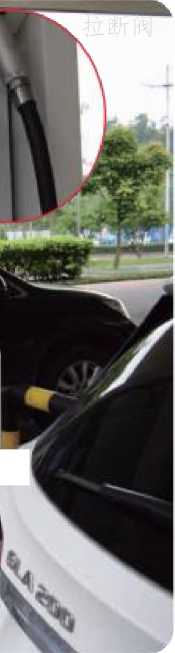

(1)加油软管上宜设安全拉断阀
。
(2)加油软管摆放整齐无缠绕、 无裂纹
18
序
号
名称 加油机（加油枪管理要求）
加油枪应采用自封式加油枪,汽油加油枪的流量不应大于50L/min。加油软管上宜设安全拉断阀（具体要求：加油枪油气回 要求 气罩应完整无破损，软管摆放整齐无缠绕、无裂纹，拉断阀完好）
依据 《汽车加油加气加氢站技术标准》（GB 50156-2021）第6.2.2条、第6.2.3条
图示 说明
19.

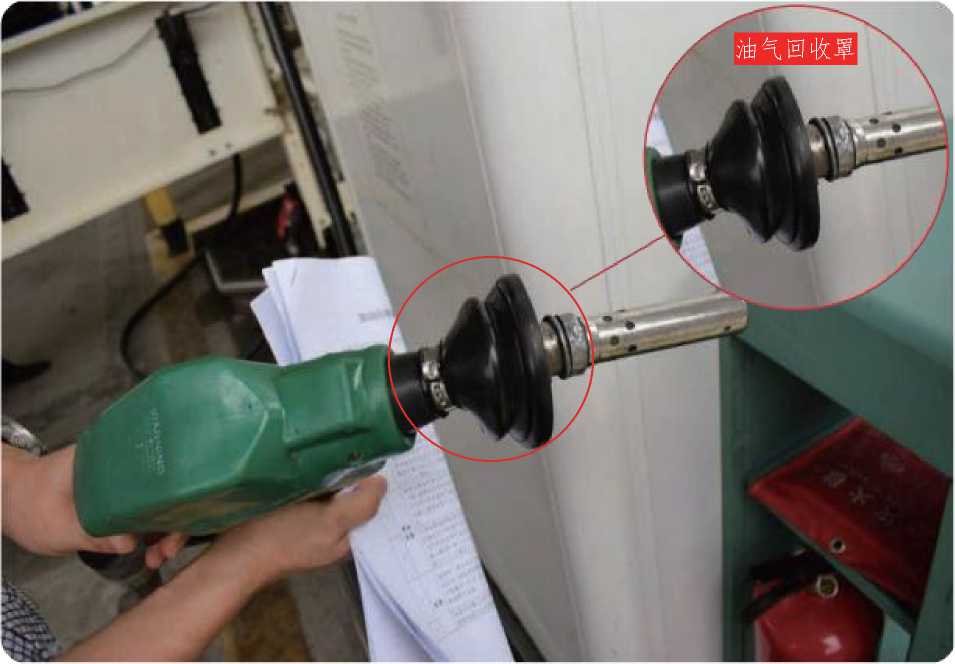

油气回收罩应完整无破损
19
号
名称 要求 依据

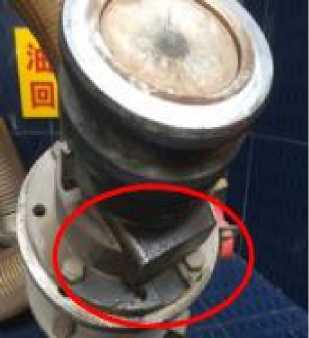

加油机(剪切阀设置要求)
以正压(潜油泵)供油的加油机，底部的供油管道上应设剪切阀，当加油机被撞或起火时，剪切阀应能自动关闭( 具体要求：剪切阀表面应无泄漏痕迹，固定杆不宜高于加油机底座)
《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.2.4条
图示 说明
20.
(1)剪切阀表面应无泄漏痕迹， 加油机底部填砂是否有渗漏现象 ，是否有加油机检查记录。
(2) 应安装固定装置，固定杆不 宜高于加油机底座；
20
名称
要求
依据
21.
加油机(加油机内部接地要求)
汽车加油加气加氢站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等宜共用接地装置 ，接地电阻不应大于 4Ω
(具体要求：真空泵外壳、接线盒外壳、加油机外壳、配线金属保护管末端均应接地，毫米黄绿相间多股铜芯线或软 铜编织线，连接处采用垫片螺栓压接)
《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.2.2条
图示
说明

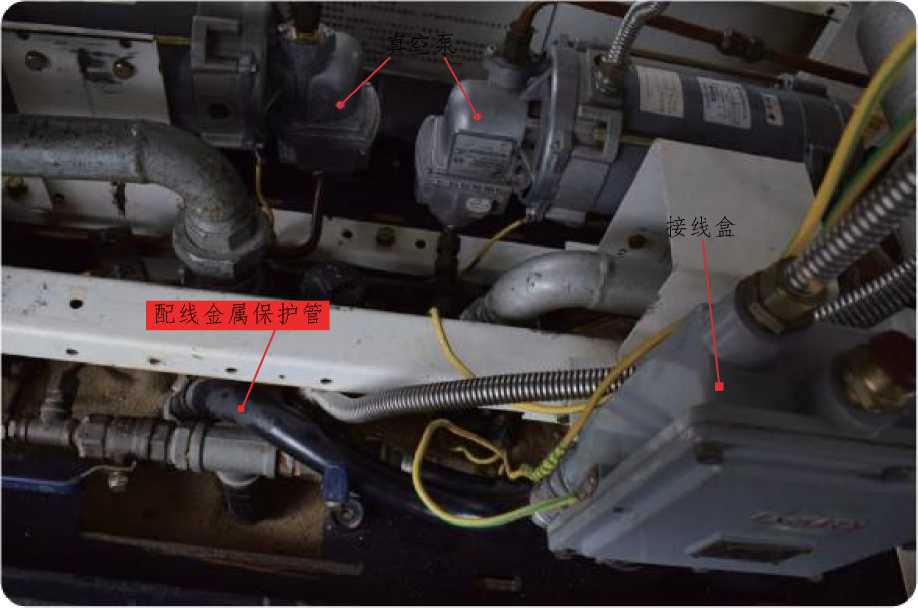

(1)真空泵外壳、接线盒外壳、加 油机外壳、配线金属保护管末端 均应接地
(2)接地线宜为黄绿相间多股铜 芯线或软铜编织线
(3)连接处采用垫片螺栓压接
21
号
22.

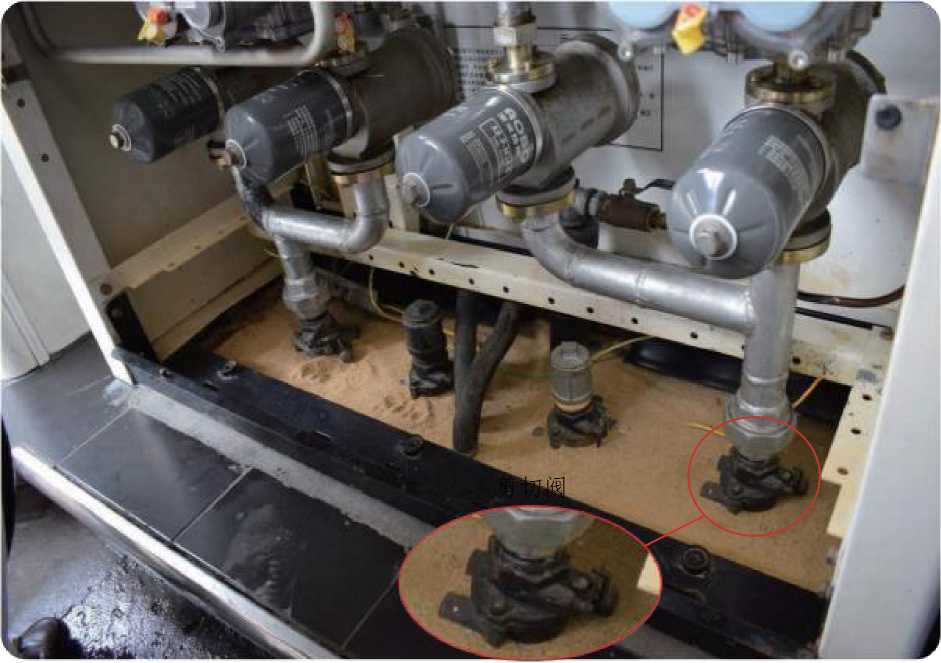

名称 加油机(加油机填沙要求)

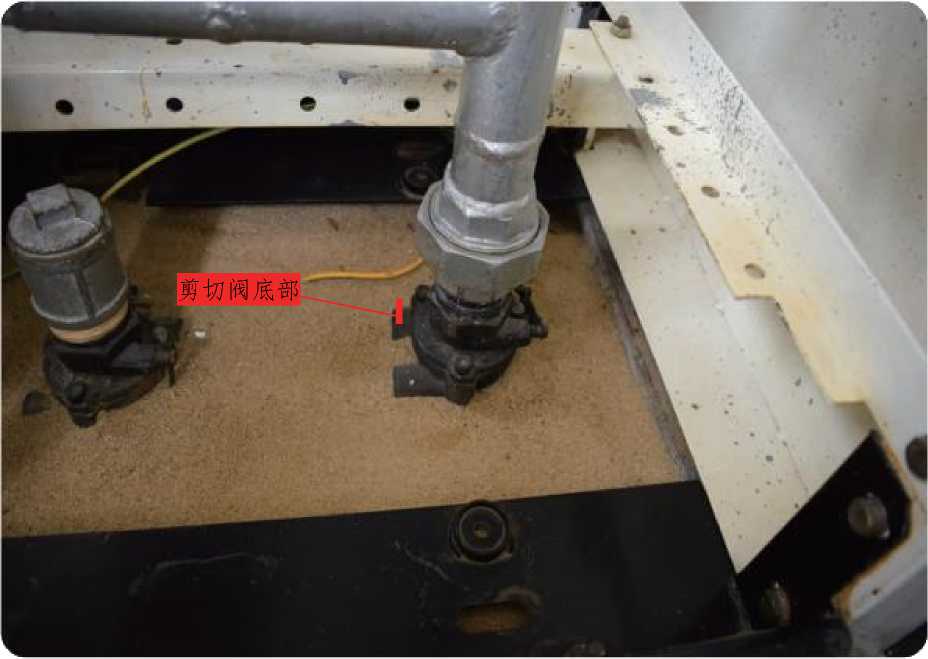

加油站内的工艺管道除必须露出地面的以外，均应埋地敷设。当采用管沟敷设时，管沟必须用中性沙子或细土填满、 填 要求 实。
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.3.14条
图示 说明
填沙高度应平齐剪切阀底部
22
序
号

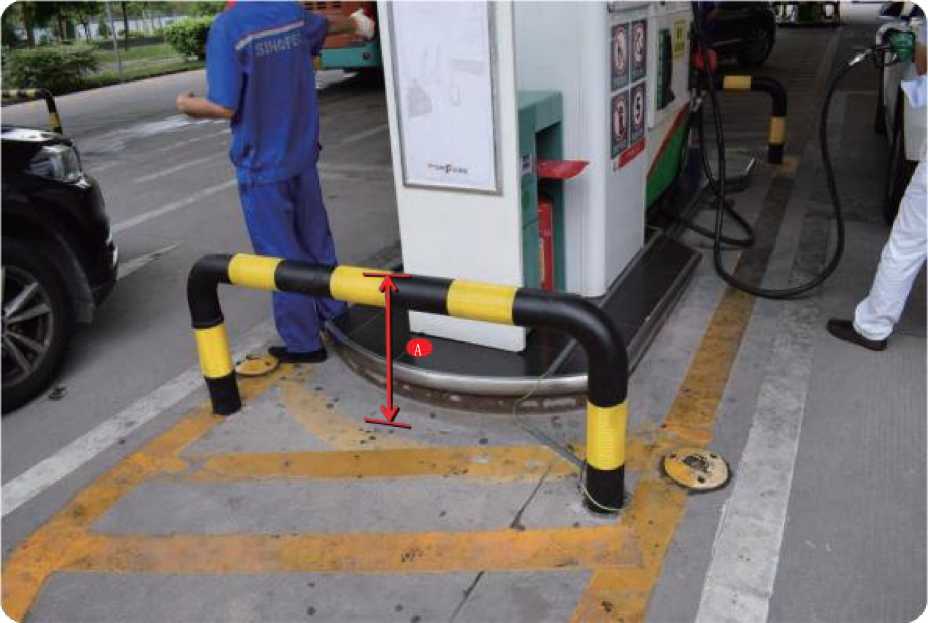

名称 加油机(防撞栏设置要求)
靠近岛端部的加油机、加气机、加氢机等岛上的工艺设备应有防止车辆误碰撞的措施和警示标识。采用钢管防撞柱(栏 要求 )时，其钢管的直径不应小于100mm,高度不应小于0.5m,并应设置牢固。(具体要求：进出加油区两端应设置防撞栏，颜
色宜为黑黄相间)
依据
《汽车加油加气加氢站技术标准》(GB 50156-2021)第14.2.3条
《城市道路交通标志和标线设置规范》(GB51038-2015)第14.6.2条
图示
说明
23.
(1)加油岛端部的加油机附近应 设防撞柱(栏)
(2)A≥0.5m
(3)防撞栏颜色宜为黑黄相间
A：防撞栏高度
23
名称

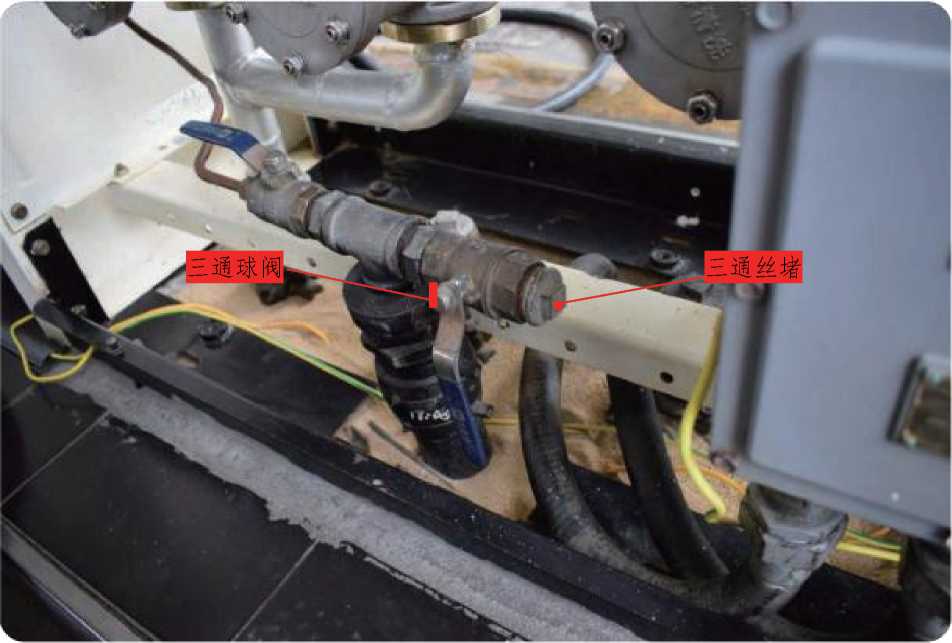

加油机(丝接三通设置要求)
要求
在加油机底部与油气回收立管的连接处 ， 径为 25mm的球阀及丝堵。
应安装一个用于检测液阻和系统密闭性的丝接三通 ，其旁通短管上应设公称直
依据
《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.3.7条第5项
图示
说明
24.
(1)三通球阀灵活
(2)丝堵应完好无明显锈蚀
24
名称
加油机(油枪软管无老化开裂、渗漏、变形现象)
序
要求 油枪软管无老化开裂、渗漏、变形现象
号
依据
《机动车燃油加油机》(GB/T9081-2008)
图示
说明
25.
现场检查油枪软管有无老化开裂 、渗漏、变形现象。
25
名称
2、加油岛及罩棚

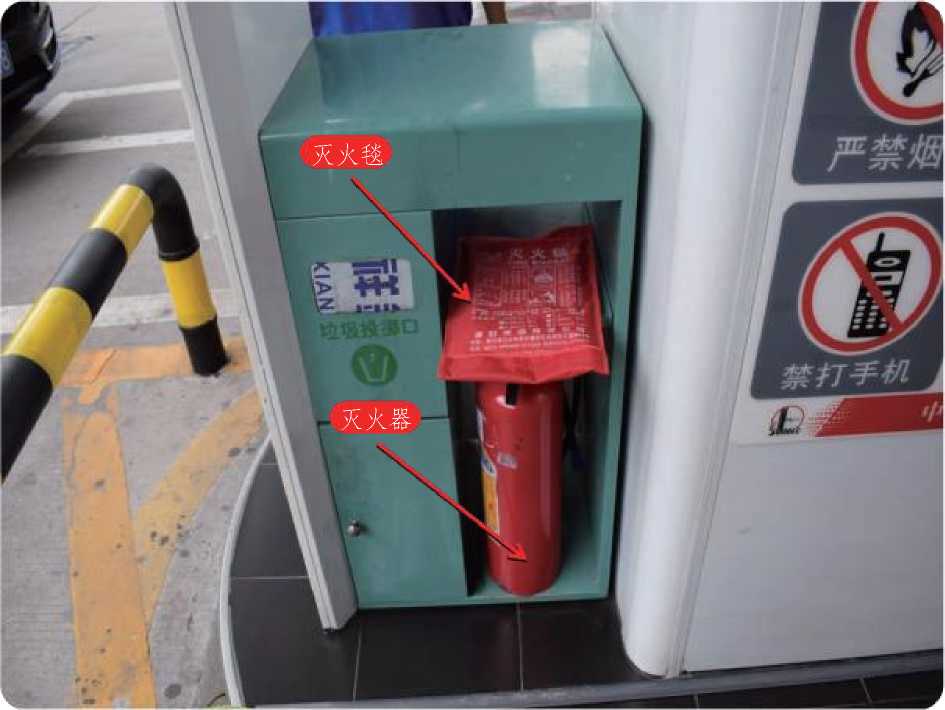

加油岛(物品摆放要求)
要求
加油机附近应按GB50156的要求配备灭火器和灭火毯。加油机爆炸危险区域内不应放置可燃性物品。
依据 《加油站作业安全规范》(AQ3010-2022)第6.1.1条
图示
说明
26.
加油机爆炸危险区域内不应放置 可燃性物品。
26
名称
加油岛(基座设置要求)

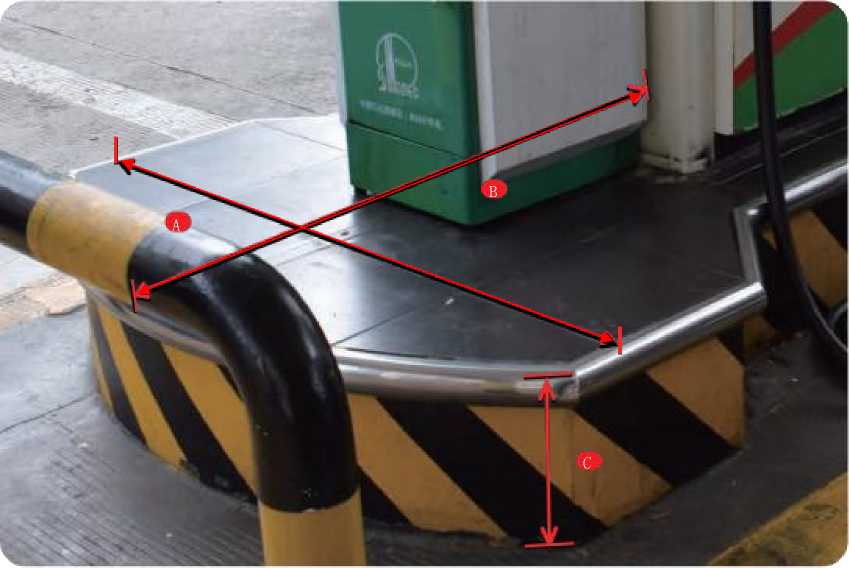

加油岛的设计应符合下列规定：
(1)加油岛应高出停车位的地坪0.15m-0.2m
要求 (2)加油岛两端宽度不应小于1.2m
(3)加油岛上的罩棚立柱边缘距加油岛的端部不应小于0.6m
(具体要求：加油岛宜平整无破损，金属防护壳无明显锈蚀)
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第14.2.3条
图示
说明
27.
(1)A≥1.2m
(2)B≥0.6m
(3)0.15m≤C≤0.2m
(4)加油岛宜平整无破损，金 属防护壳无明显锈蚀
A：加油岛宽度
B：油岛上的罩棚立柱边缘距加 油岛的端部的最近水平距离 C：加油岛高度
27
号
28.
名称
要求
依据
3、罩棚
罩棚(事故照明设置要求)

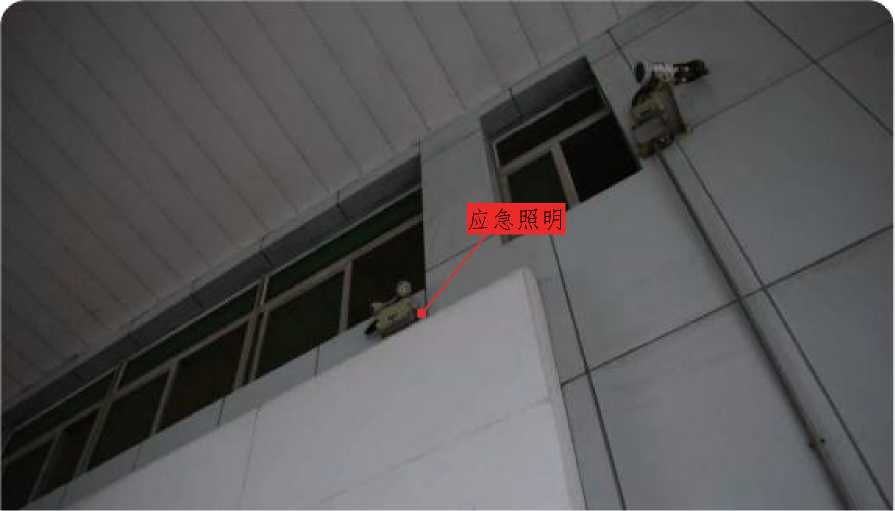

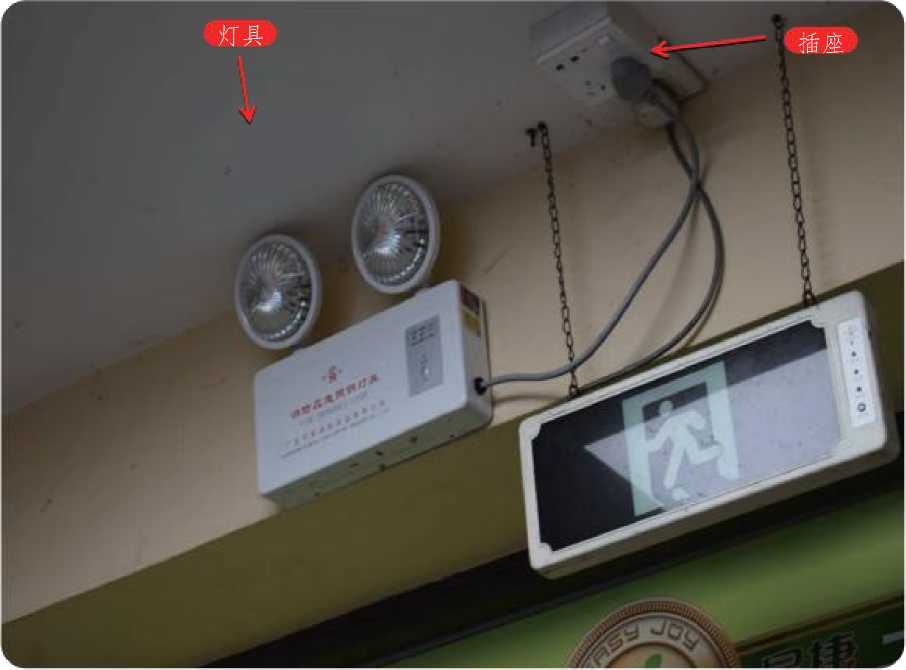

汽车加油站的罩棚、营业室等处均应设应急照明，连续供电时间不应少于90min。
《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.1.3条
图示
28
说明
加油站配电间、罩棚、营业室应 设应急照明；
连续供电时间不应少于90min。
号
名称
要求

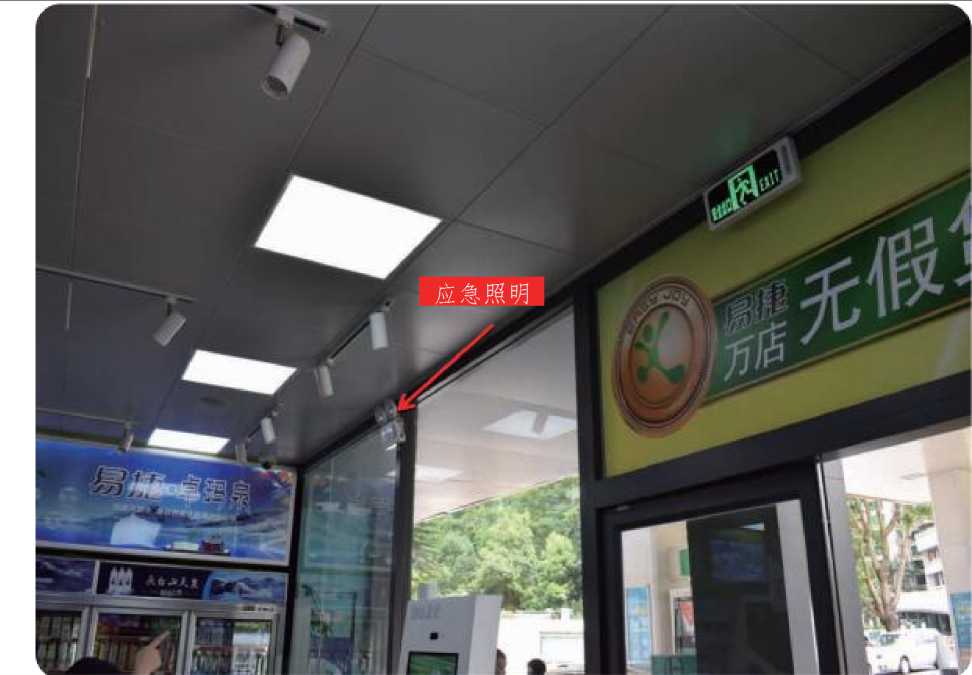

站房(营业厅事故照明设置要求)
汽车加油站的罩棚、营业室等处均应设应急照明，连续供电时间不应少于90min。
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.1.3条
图示
说明
29.
营业厅应设应急照明，并确保 正常使用
29
名称
罩棚（罩棚设置要求）
序 号
要求
依据
加油站罩棚应采用不燃烧材料建造，进站口无限高措施时棚罩净空高度不应小于4.5m （具体要求：罩棚顶部应平整无损坏，灯具分布合理）
《汽车加油加气加氢站技术标准》（GB 50156-2021）第14.2.2条
图示
说明
30.
无限高措施时A≥4.5m
A：加油站罩棚净空高度
30
号
名称 要求
31.
4、油罐区
卸油作业区
汽车加油加气加氢站内布置工艺设备的区域。该区域的边界线为设备爆炸危险区域边界线加 3m,对柴油设备为设备外缘加 3m。
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第2.1.18条
图示
说明
阴影部分为卸 油口及油罐车 爆炸危险区域
卸油作业区爆 炸危险区域边 界线加3m为加 油作业区
7
当地上密闭卸油口设在箱内时,箱体 内部的空间应划分为1区,箱体外部四 周 1m和箱体顶部以1.5m范围内的空间 应划分为 2区;当密闭卸油口设在卸油 坑内时,坑内的空间应划分为1区,坑口 外 1.5m 范围内的空间应划分为 2区
7
31
名称
4、油罐区

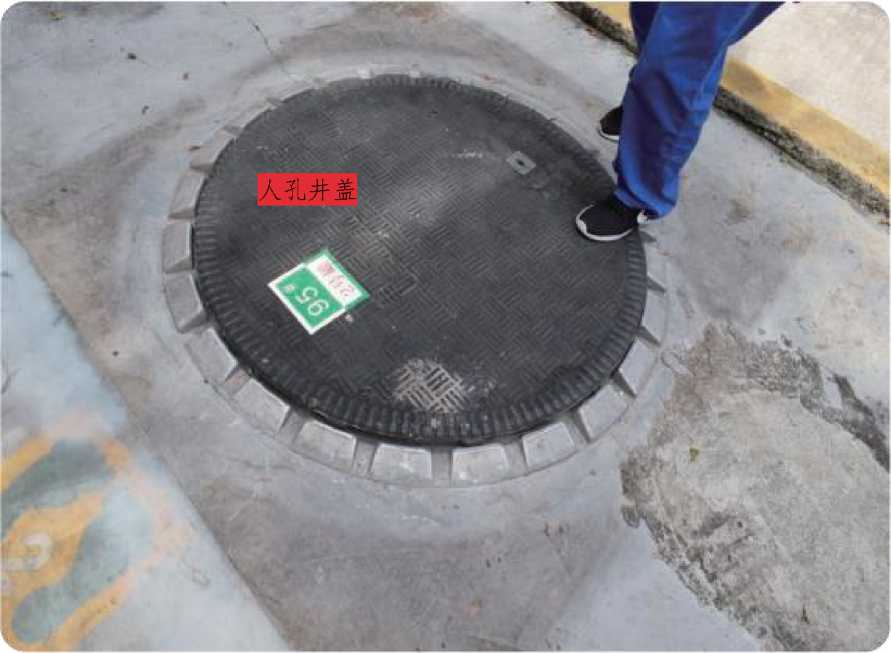

油罐区（人孔井盖要求）
序 号
要求
设在行车道下面的人孔井应采用加油站行车道下专用的密闭井盖和井座。 （具体要求：井盖无裂痕，井座密封完好）
依据
《汽车加油加气加氢站技术标准》（GB 50156-2021）第6.1.14条
图示
说明
32.
井盖无裂痕，井座密封完好
32
序 号
名称
要求

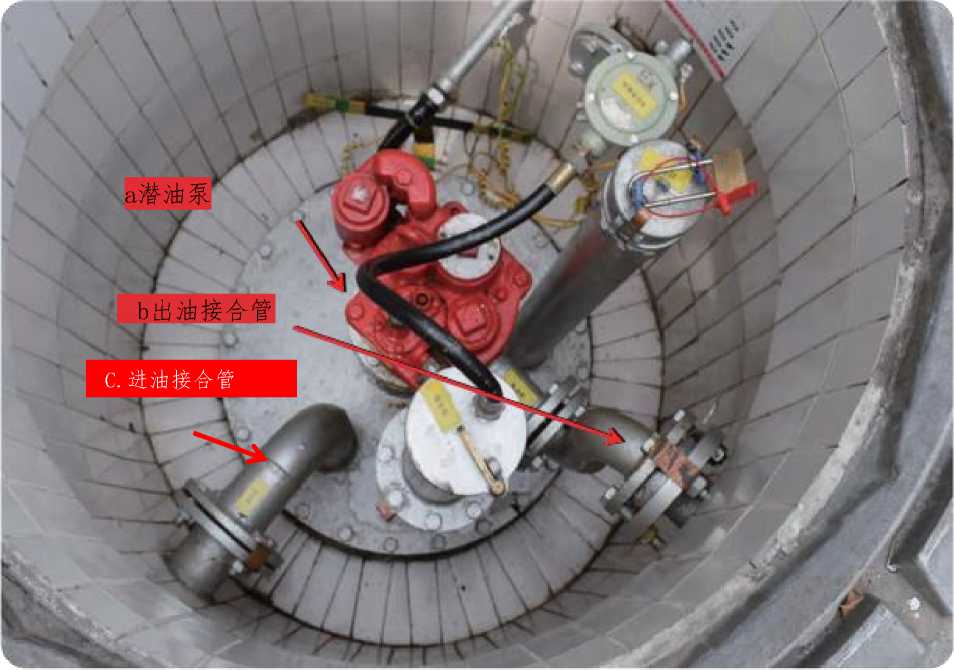

油罐区(人孔井设备管理要求)
油罐的接合管设置应符合下列规定：
1、结合管应为金属材质；
2、接合管应设在油罐的顶部，其中进油接合管、出油接合管 或潜油泵安装口应设在人孔盖上； (具体要求：设备应无明显锈蚀、井底干净无明显积水)
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.3.8条
图示
说明
33.
(1)a、b、c应设在人孔盖上
(2)设备应无明显锈蚀
(3)井底干净无明显积水
33
号
名称
要求
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.3.8条第5项
图示

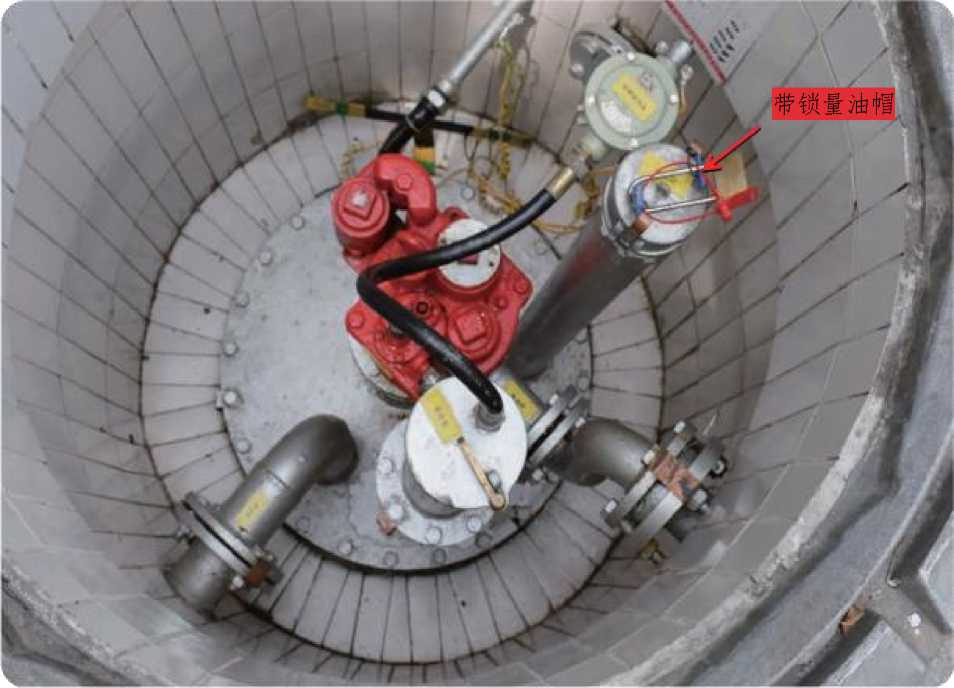

油罐的量油孔应设带锁的量油帽
油罐区(人孔井量油孔设置要求)
说明
34.
量油孔应设带锁的量油帽
34
名称
油罐区(人孔井接地要求)
序
号
汽车加油加气加氢站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等宜共用接地装置 要求 ，接地电阻不应大于 4Ω
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.2.2条
图示
说明
35.

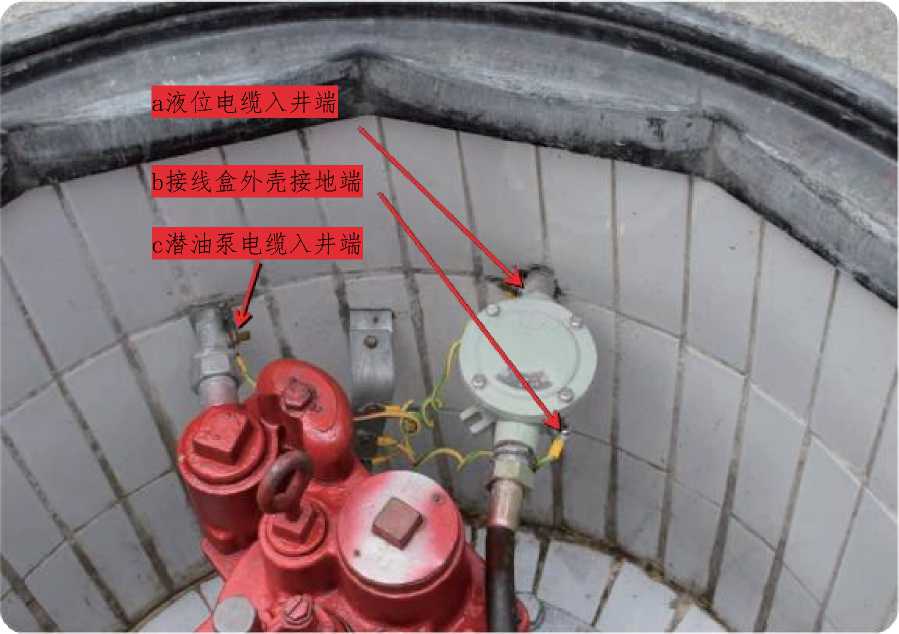

(1)a、b、c均应接地
(2)接地线宜为黄绿相间多股铜 芯线或软铜编织线
(3)连接处采用垫片螺栓压接
35
名称
油罐区(防爆接线盒、油罐操作井防爆)
要求 防爆接线盒、油罐操作井内防爆接线盒应完好无锈蚀,螺栓无缺失、紧固完好。
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.2.2条
图示 说明
36.

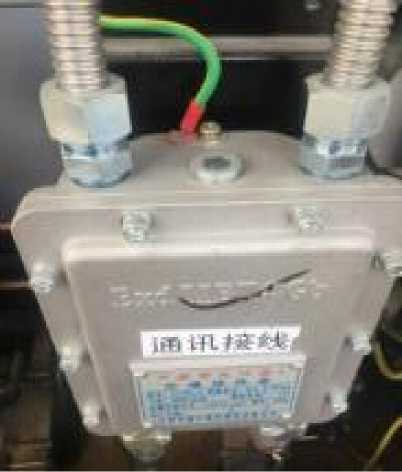

防爆接线盒、油罐操作井内防爆 接线盒应完好无锈蚀,螺栓无缺 失、紧固完好。防爆接线盒应做 有效接地；
36
号
名称 要求 依据

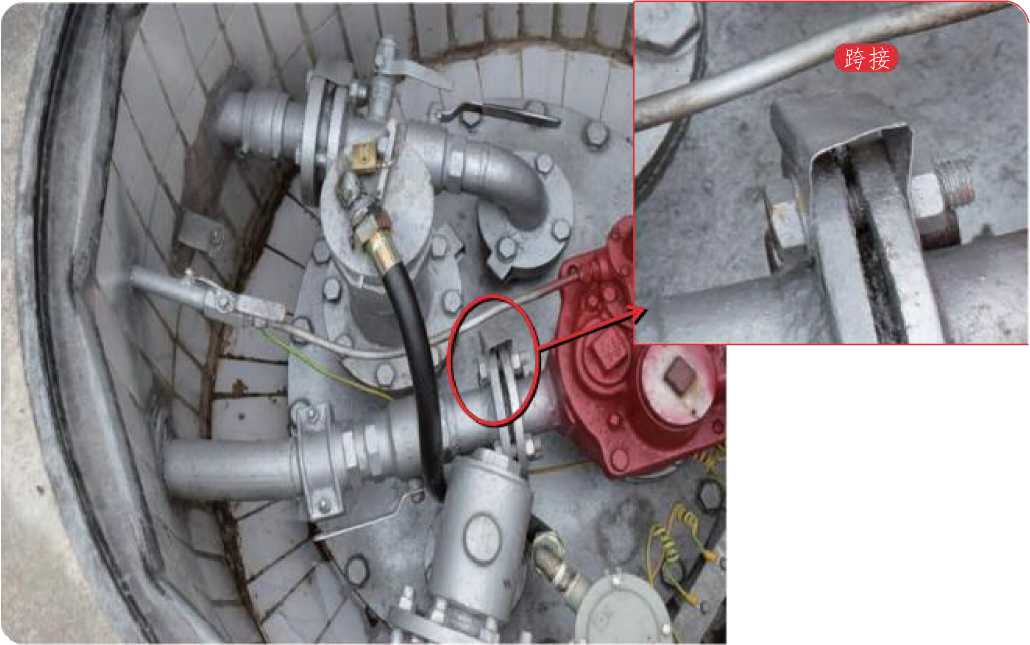

油罐区(人孔井管道法兰跨接要求)
在爆炸危险区域内工艺管道上的法兰、胶管两端等连接 处应用金属线跨接。当法兰的连接螺栓不少于5根时，在非腐蚀 环境下可不跨接。(具体要求：螺栓无明显锈蚀，跨接安装牢固)
《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.2.12条
图示 说明
37.
(1)法兰的连接螺栓少于5根时 应跨接
(2)螺栓无明显锈蚀，跨接安 装牢固
37
号
38.
名称
5、卸油口

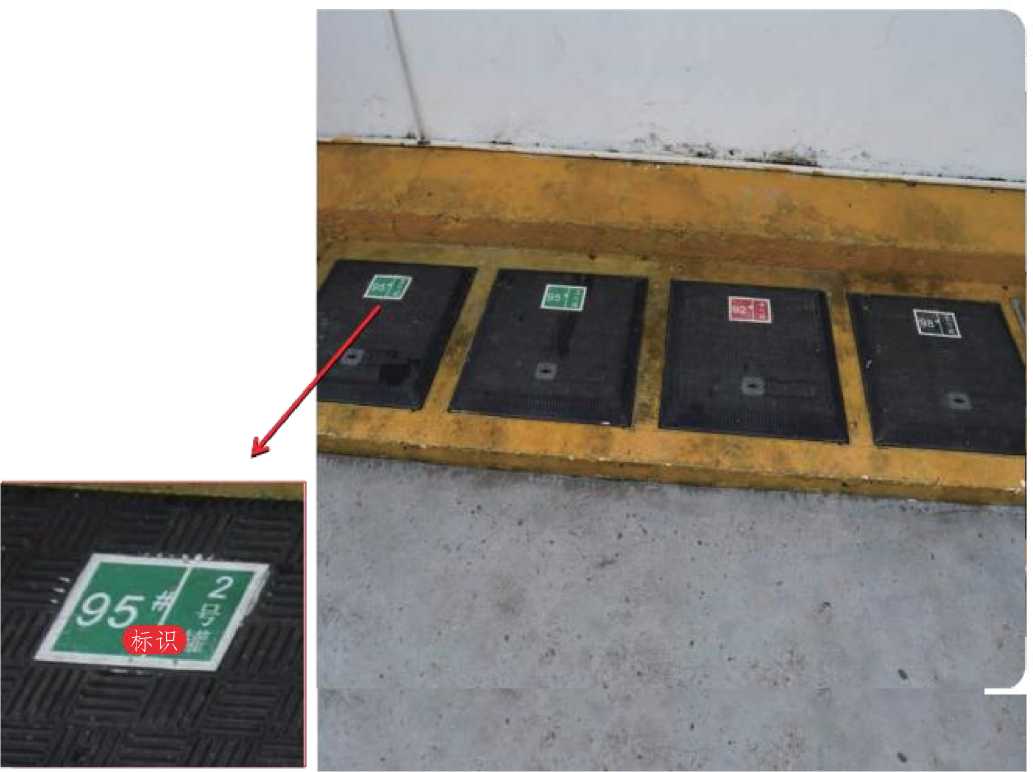

卸油口(卸油口标识要求)
要求 每个油罐应各自设置卸油管道和卸油接口。各卸油接口及油气回收接口应有明显的标识
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.3.2条
图示
说明
卸油口应设置油品及罐号标识
38
名称
卸油口(卸油口跨接要求)
爆炸危险区域内，非金属架构上平行安装的金属管道之间净距离小于100mm时，宜每隔20m用金属线跨接；管道相互交叉 净距离小于100mm时，应用金属线跨接
要求 (具体要求：设置在同一槽沟内的卸油口，管道间距小于100mm时应跨接，跨接线宜为截面积不小于6平方毫米黄绿相间
多股铜芯线或软铜编织线，连接处采用垫片螺栓压接)
依据 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第7.2.1条
图示 说明
39.
(1)A<100mm时管道之间应跨 接
(2)跨接线宜为截面积不小于6平 方毫米
(3)连接处采用垫片螺栓压接
A：卸油口相邻管道最近水平距离
39
名称
卸油口(卸油接口设置要求)
序 号
要求
依据

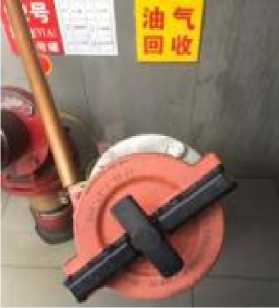

卸油接口应装设快速接头及密封盖
《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.3.3条
图示
说明
40.

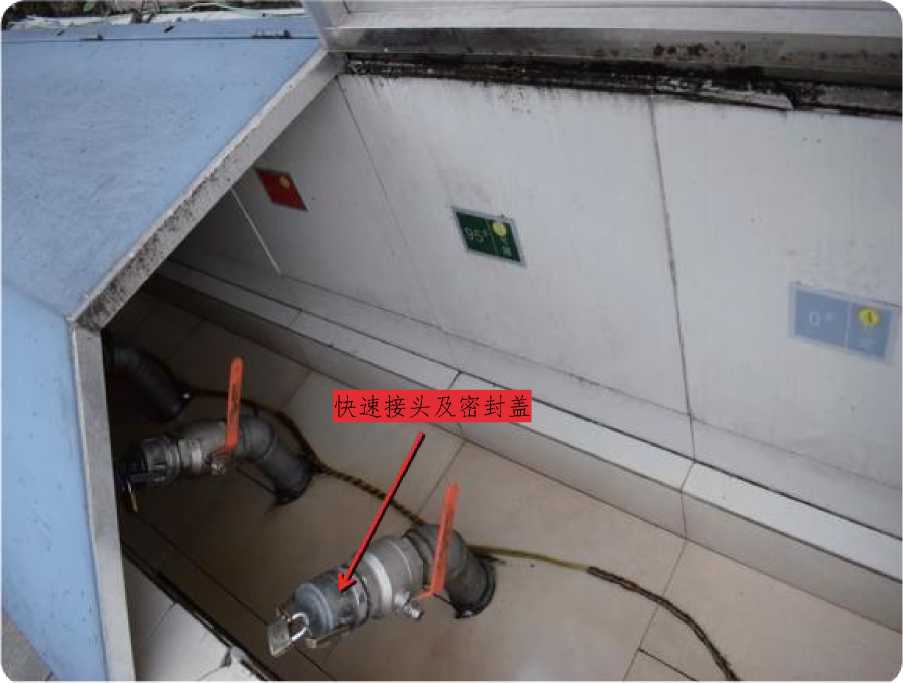

卸油口应装设快速接头及密封盖
40
41.
名称 卸油口(油罐车卸油用的卸油软管、油气回收软管与两端接头，应保证可靠的电气连接。)
要求 油罐车卸油用的卸油软管、油气回收软管与两端接头，应保证可靠的电气连接。
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.2.13条
图示 说明
标准图
1.软管两端接头电气 连接完好；
2.接头与软管连接处 无渗漏；
3.接头及软管部件完 好、无破损。
问题图(1)
软管接头金属扣耳 断裂
问题图(2)

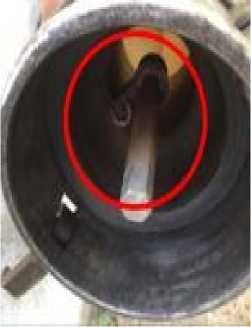

一次回收软管两端接头 未进行电气连接，顶针 松动

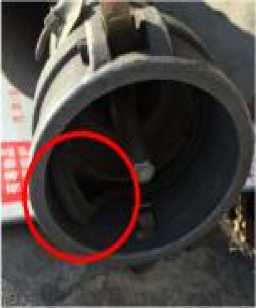

问题图(3)
油气回收软管胶圈 变形
现场检查卸油软管、油气回收软管两 端接头有无可靠的电气连接。
41
号
42.
名称
卸油口(油气回收防尘盖应呈关闭状态)
要求 卸油油气回收管道的接口宜采用自闭式快速 接头。采用非自闭式快速接头时，应在靠近快速接头的连接管道上装设阀门。
依据
《汽车加油加气加氢站技术标准》(GB 50156-2021)第6.3.4条第3项
图示

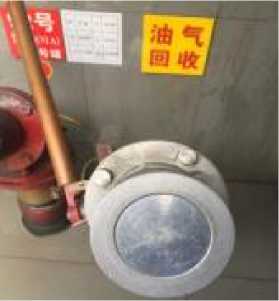

标准图
1.油气回收防尘盖 完好关闭状态；
2.快速接头处无油 渍；
3.球阀手柄处应上 锁。

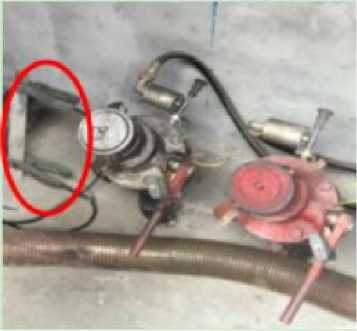

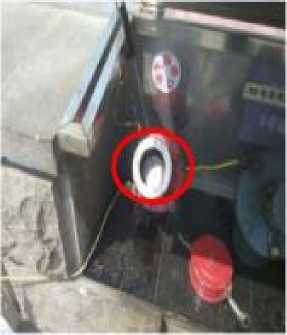

问题图(1)
油气回收防尘盖 缺失或未盖好
说明
问题图(2)

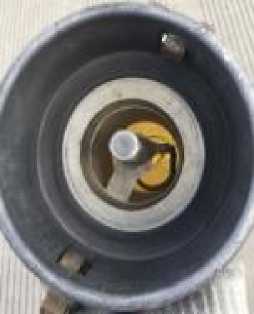

油气回收快速接头 内弹簧闷头损坏 无 法正常启闭
问题图(3)
油气回收快速 接头下方较多 油污
现场检查油气回收防尘盖是否关闭状 态。
42
43.
名称
要求
依据
防静电跨接
13.2.16油品罐车、LPG罐车、LNG罐车卸车场地内用于防静电跨接的固定接地装置，不应设置在爆炸危险1区。
C.0.3-2 埋地卧式汽油储罐爆炸危险区域划分，以密闭卸油口为中心，半径为0.5m的球形空间，应划分为1区。。
《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.2.16条
图示
说明
标准图

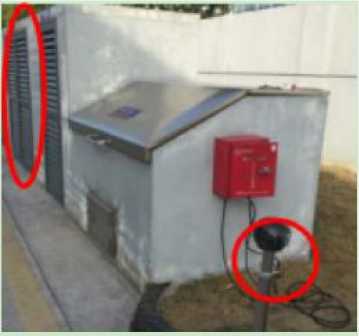

1.卸油用防静电跨接固定接地装置 应距离 汽油卸油口0.5米外；
2.接地桩无锈蚀现象。
|
现场检查防静电跨接固定接地装置与 | |
|
问题图(1) |
汽油卸油口距离。 |
卸油用固定接地桩距离汽油卸 油口距离不 足0.5米
43
号
44.
名称
要求
依据
6、通气管
通气管（汽油、柴油通气管设置要求）
汽油罐与柴油罐的通气管应分开设置。通气管管口高出地面的高度不应小于4m。沿建（构）筑物的墙（柱）向上 敷设的通气管，管口应高出建筑物的顶面2m及以上。通气管管口应设置阻火器。
《汽车加油加气加氢站技术标准》（GB 50156-2021）第6.3.9条
图示
44
说明

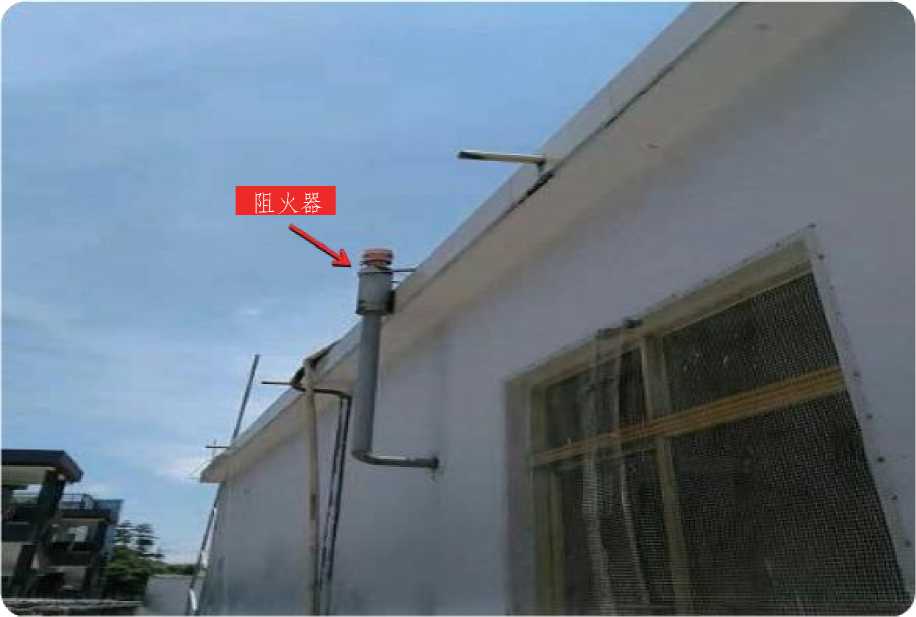

汽油罐与柴油罐的通气管应分开 设置。
（1） ）沿构（筑）物的墙（柱）向 上敷设，A≥2m
（2）通气管管口高出地面的高度 不应小于4m
（3）通气管管口应设置阻火器 A：汽油（柴油）通气管管口与建 筑物顶面垂直距离
序
号
名称
要求
通气管（汽油通气管及油气回收管设置要求）
加油站采用油气回收系统时，汽油罐的通气管管口除应 装设阻火器外，尚应装设呼吸阀。（具体要求：油气回收通气管 阀门应常开并设置开关标识）
依据 《汽车加油加气加氢站技术标准》（GB 50156-2021）第6.3.11条
图示
说明
45.
汽油通气管管口除应装设阻火器 外还应装设呼吸阀
45
序
号
名称
要求
通气管（汽油通气管及油气回收管设置要求）
加油站采用油气回收系统时，汽油罐的通气管管口除应装设阻火器外，尚应装设呼吸阀。（具体要求：油气回收通气管 阀门应常开并设置开关标识）
依据
《汽车加油加气加氢站技术标准》（GB 50156-2021）第6.3.11条
图示
说明
46.

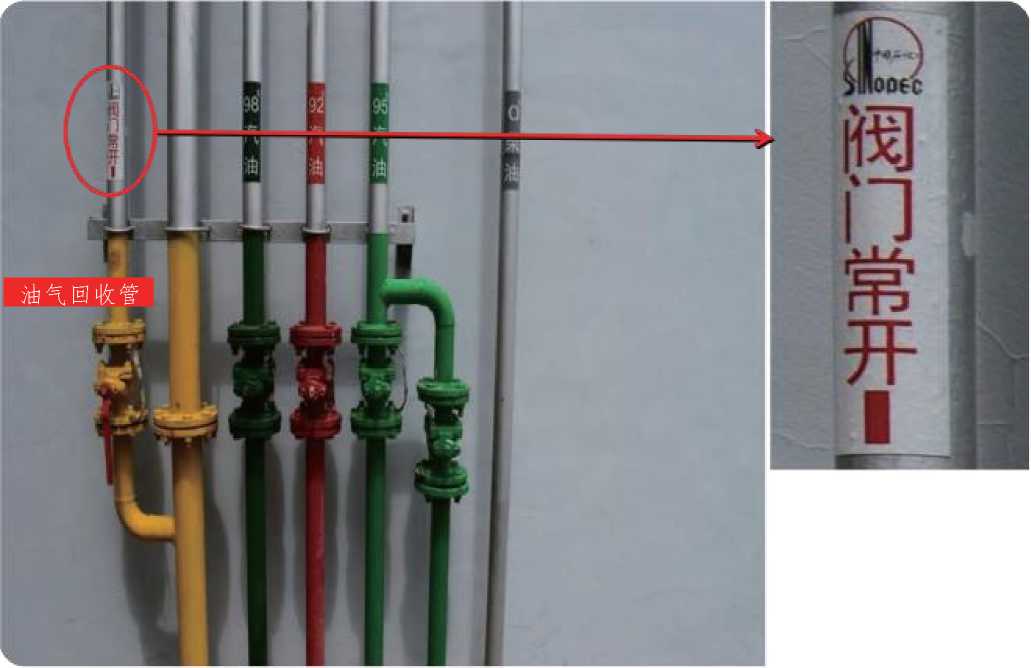

油气回收通气管阀门应常开并设 置开关标识
46
名称

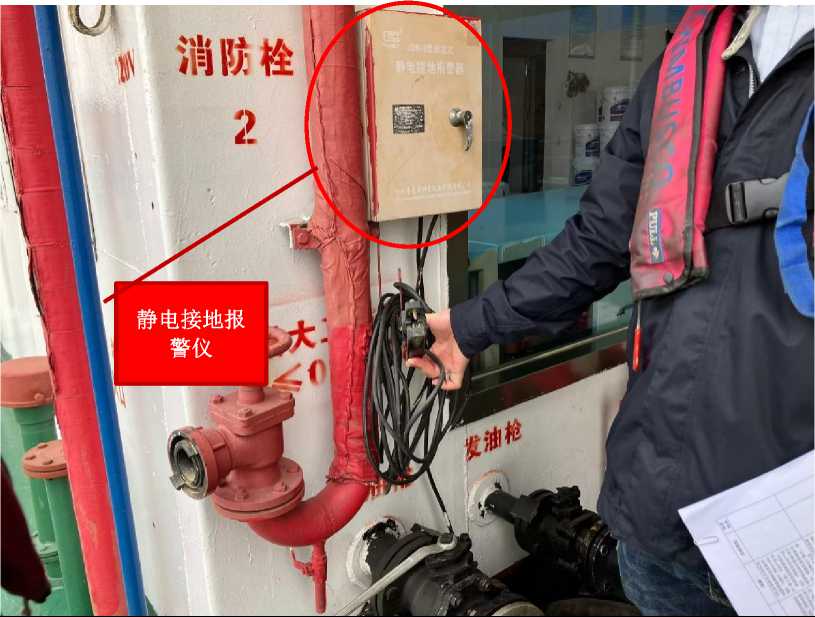

静电接地仪(静电接地仪设置要求)
加油油罐车卸车场地应设卸车临时用的防静电接地装置，并应设置能检测跨接线及监视接地装置状态的静电接地仪。(具 要求 体要求：静电接地仪接地端不应设置在爆炸危险区域，静电夹完好，使用正常，连接线与防静电主干线连接点应分开设
置)
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.2.11条
图示
说明

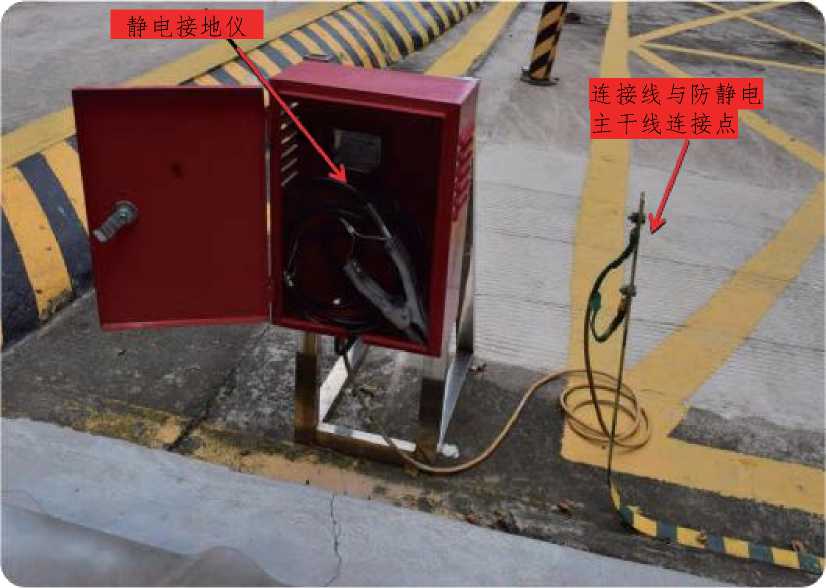

47.
(1)汽油罐车卸车点应设静电接 地仪
(2)静电接地仪接地端不应设置 在爆炸危险区域
(3)静电接地仪连接线与防静电 主干线连接点应分开设置
47
三、辅助服务区要求
1、站房
|
序 号 |
名称 |
站房（ 油罐高液位报警装置设置要求） | |
|
要求 |

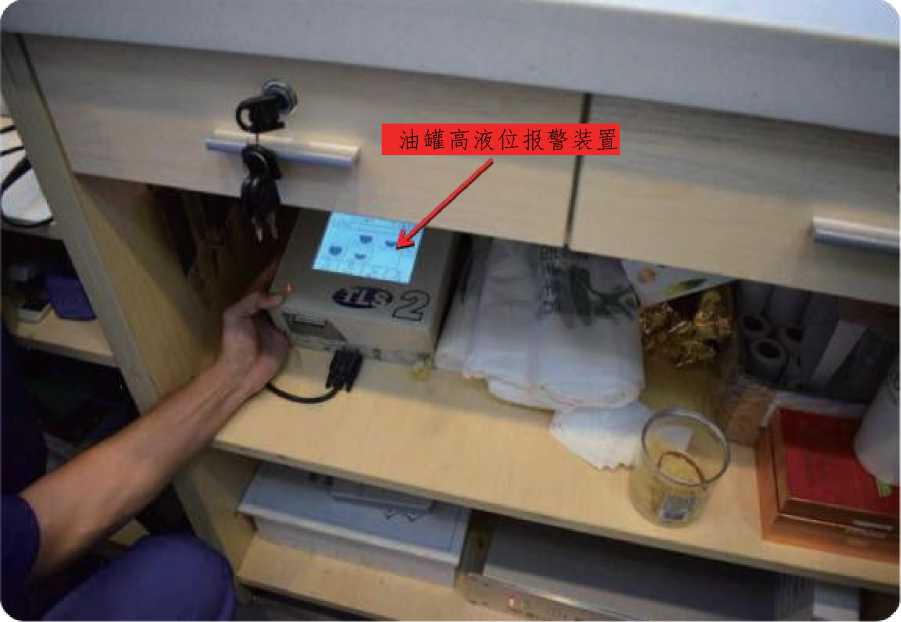

油罐高液位报警装置应位于工作人员便于观察的地点 （具体要求：油罐高液位报警装置应设置在营业厅、值班室等工作人员便于观察的地点，不得放置在箱内） | ||
|
依据 |
《汽车加油加气加氢站技术标准》（GB 50156-2021）第6.1.15条 | ||
|
图示 |
说明 | ||
48.
油罐高液位报警装置应设置在营 业厅、值班室等工作人员便于观 察的地点，不得放置在箱内
48
名称
序 号
要求
依据

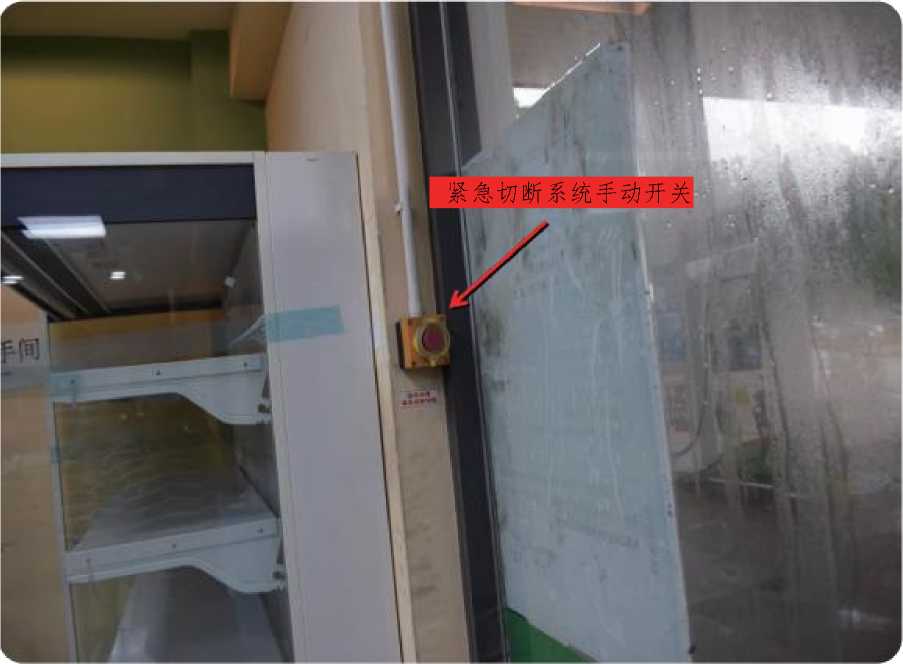

站房（紧急切断手动开关设置要求）
汽车加油站应设置紧急切断系统，该系统应能在事故状态下实现紧急停车和关闭紧急切断阀的保护功能。（紧急切断系 统应至少在下列位置设置紧急切断开关:1 在汽车加油加气加氢站现场工作人员容易接近且较为安全的位置;2在控制室 、值班室内或站房收银台等有人员值守的位置）
《汽车加油加气加氢站技术标准》（GB 50156-2021）第13.5.1条、第13.5.2条
图示
说明
49.
紧急切断系统应至少在下列位置 设置紧急切断开关:
1 在汽车加油加气加氢站现场工 作人员容易接近且较为安全的位 置;
2在控制室、值班室内或站房收 银台等有人员值守的位置。
49
名称
站房（营业厅开关、灯具设置要求）
50.
要求
依据
开关、插座和照明灯具不应直接安装在可燃材料上或采取其他防火措施 （具体要求：开关、插座和照明灯具不应安直接装在木质、塑料器具上） 《建筑设计防火规范》（GB50016-2014，2018年版）第10.2.4条
图示
说明
营业厅开关、插座和照明灯具不 应直接安装在木质、塑料器具上
50
号
名称 要求 依据
站房（零售商品仓库管理要求）
可燃材料仓库内不宜使用高温照明灯具，配电箱及开关应设置在仓库外（2015年5月1日前已建成的不作强制要求 ）（具体要求：零售商品仓库货物摆放整齐，仓库较小时可设置货架摆放）
《建筑设计防火规范》（GB50016-2014，2018年版）第10.2.5条
图示 说明
51.

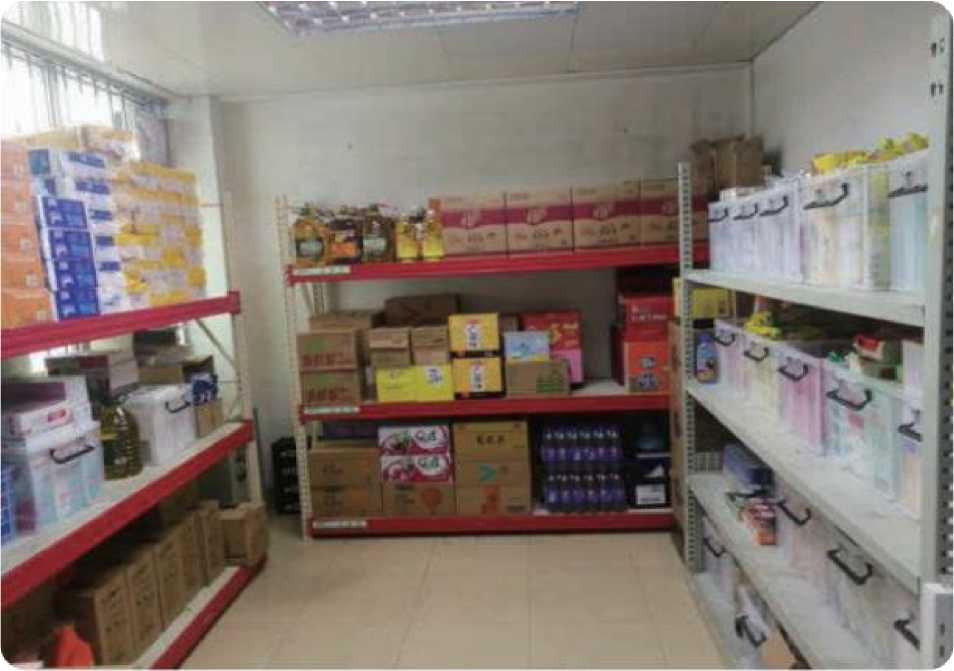

货物、货架摆放整齐
51
名称
序 号
要求
依据
站房(配电线路设置要求)
电缆进入电缆沟和建筑物时应穿管保护；保护管出入电缆 沟和建筑物处的空洞应封闭，保护管管口应密封；有防火要求 时，在电缆穿过墙壁、楼板或进入电气盘、柜的 孔洞处应进行防火和阻燃处理，并应采取隔离密封措施。(具体要求：保 护管完好无破损，孔洞封闭严实)
《汽车加油加气加氢站技术标准》(GB 50156-2021)第15.7.2条
图示
说明

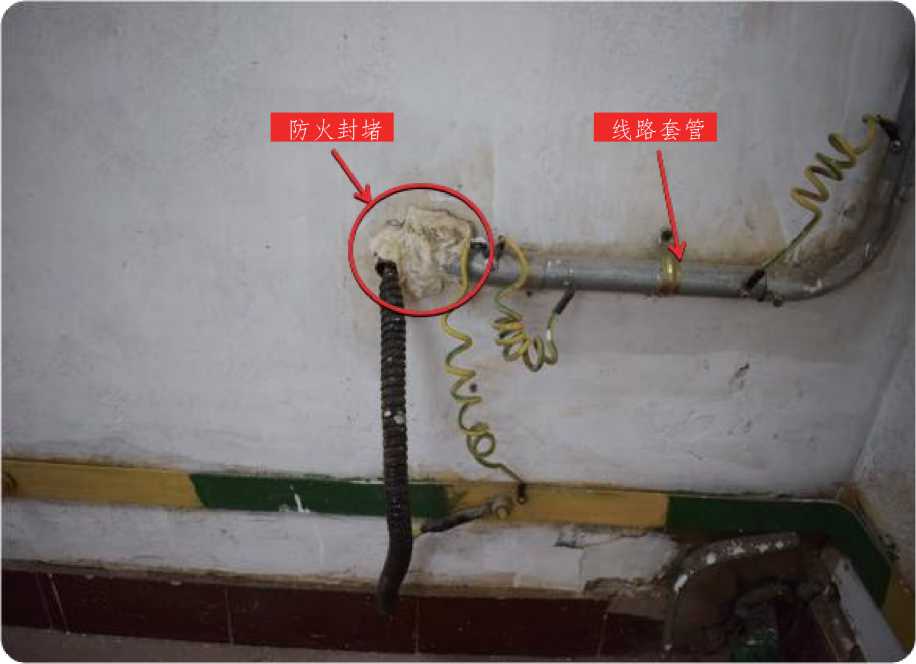

52.
(1)线路穿管保护
(2)出入电缆沟和建筑物的孔洞 应封闭严实
52
名称
站房(钢直梯设置要求)
序
号
要求
通往站房屋顶的钢直梯大于3m宜设置护笼，大于7m应设置护笼，护笼应延伸至顶面1.05m以上 (具体要求：焊接牢固，无破损)
依据
《固定式钢梯及平台安全要求第1部分：钢直梯》(GB4053.1-2009)第5.3.2条、第5.77条
图示
说明

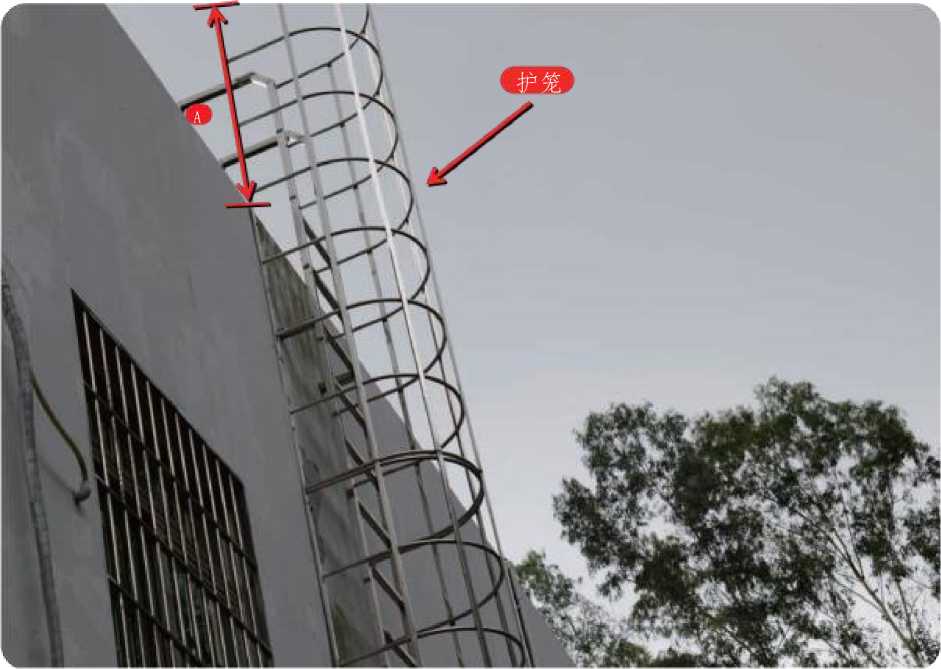

53.
(1)A≥1.05m
(2)钢直梯大于3m宜设置护笼， 大于7m应设置护笼
(3)焊接牢固，无破损 A:护笼顶部至站房顶部垂直距离
53
2、发电机室、变配电室
序 号
名称 发电机室、变配电室(发电机室、配电室防小动物进入设施设置要求)
配电室门应外开，门口设置挡鼠板，地面高出本层地面50mm或设置防水门槛。窗户、通风口、电缆沟应设防止蛇、鼠类小 要求 动物进入的网罩
(具体要求：网罩孔洞不应大于2.5mm)
依据
《低压配电设计规范》(GB50054-2011)第4.3.2条、第4.3.4条、第4.3.7条
《国家电网公司安全设施标准第一部分：变电》(Q/GDW434.1-2010)表9
图示
说明

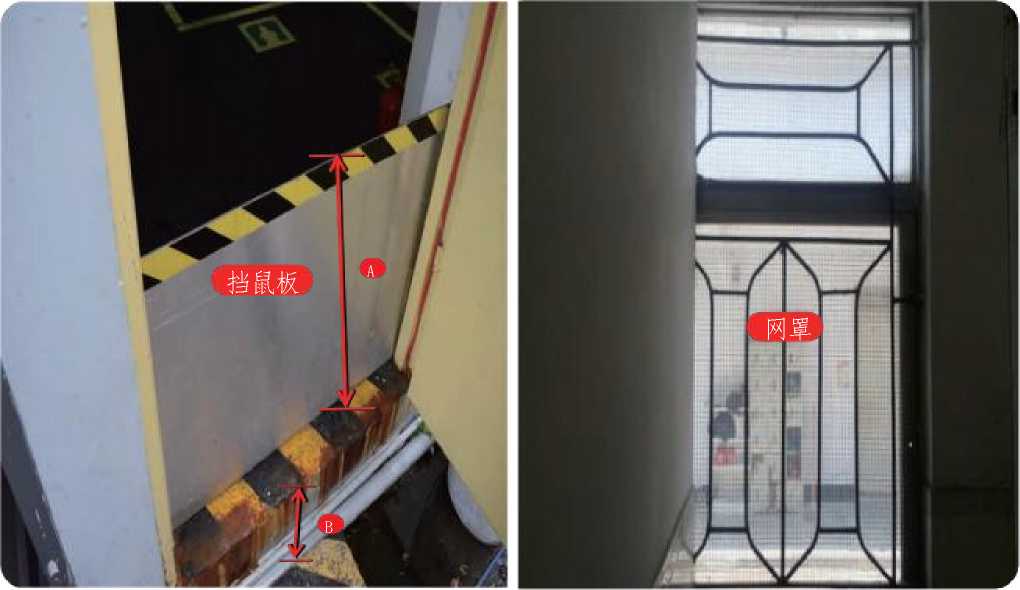

54.
(1)A≥0.4m
(2)B≥50mm
(3)窗户、通风口、电缆沟等 应设网罩且网罩孔洞不应大于 2.5mm
A：挡鼠板高度
B：配电室地面与本层地面高度
54
名称
变配电室(配电箱设置要求)
序
号
要求
配电箱箱体应与箱门跨接
(具体要求：跨接线宜为黄绿相间铜芯线或软铜编织线，连接处采用垫片螺栓压接，现场张贴线路图)
依据
《建筑电气工程施工质量验收规范》(GB50303-2015)第5.1.1条
图示
说明
55.

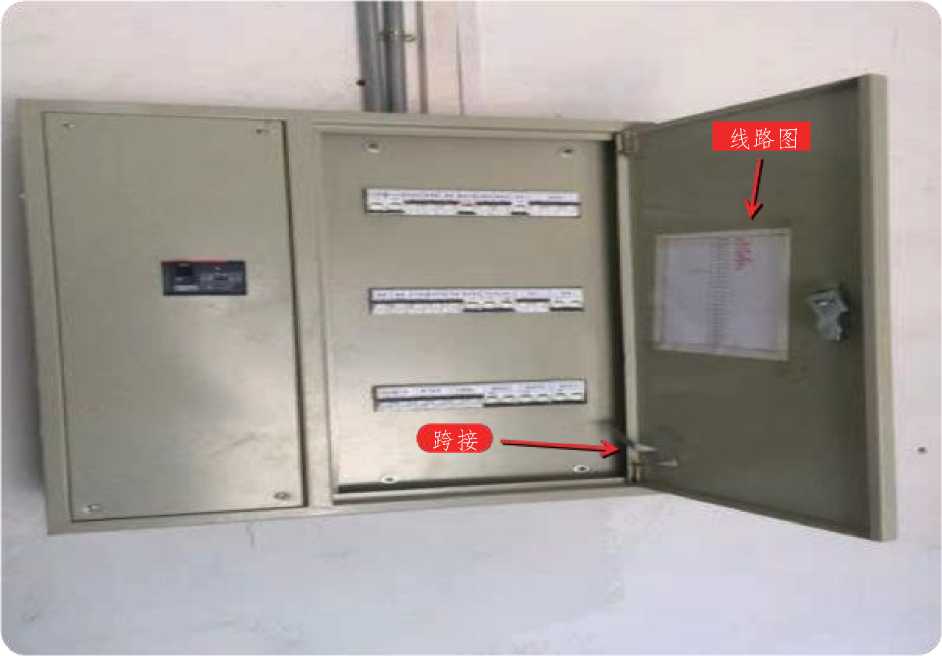

(1)配电箱箱门张贴线路图
(2)箱门与箱体跨接
55

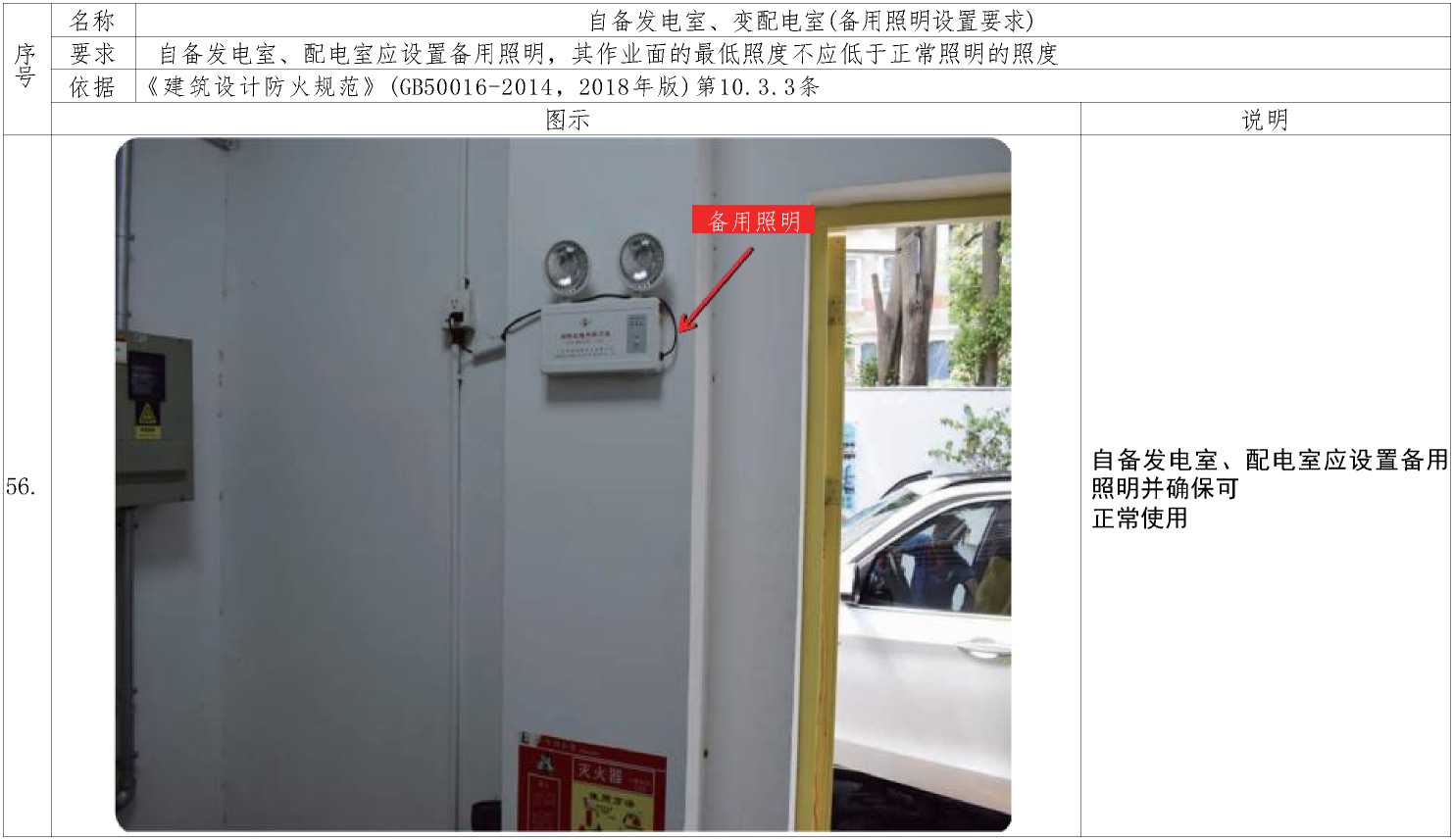

56
57.

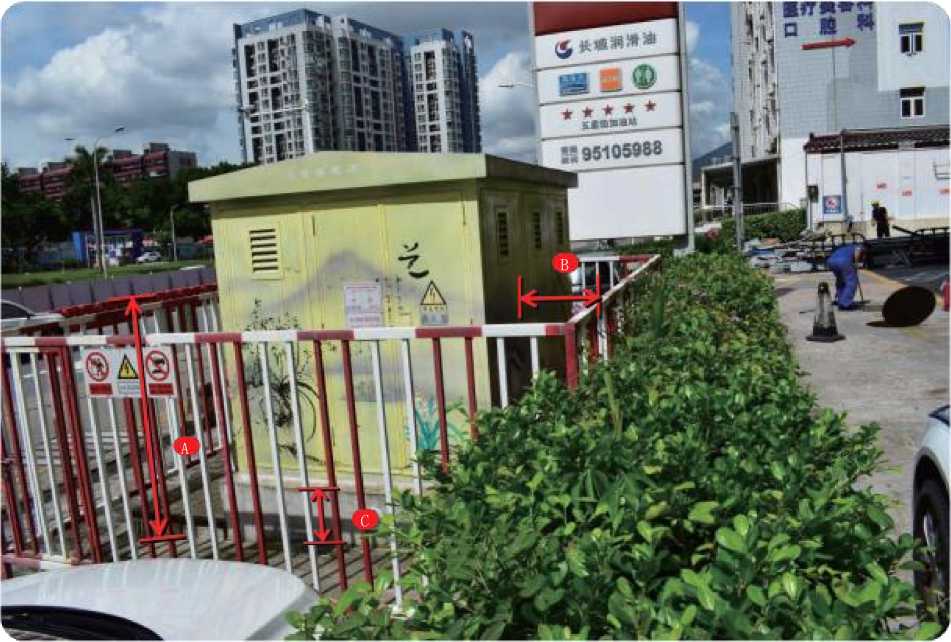

名称 变配电室(室外变压器设置要求)
设置在室外的变压器四周应设置高度不低于1.8m的固定围栏或围墙，变压器外廓与固定围栏或围墙距离不小于0.8m，变
要求 压器底部距地面不小于0.3m
(具体要求：固定围栏不得破损，变压器周围不应积水，植被不得爬覆在变压器上)
依据 《20kV及以下变电所设计规范》(GB50053-2013)第4.2.2条
图示
说明
(1)A≥1.8m
(2)B≥0.8m
(3)C≥0.3m
(4)变压器周围不应积水，植被 不得爬覆在变压器上
A：变压器固定围栏或围墙高度 B：变压器外廓与固定围栏或围 墙最近水平距离
C：变压器底部距地面高度
57
名称
发电机室(发电机排烟管设置要求)
要求
当引用外电源有困难时，汽车加油站可设置小型内燃发电机组。内燃机的排烟管口应安装阻火器。排烟管口至各爆炸危险 区域边界的水平距离，应符合下列规定：
(1)排烟口高出地面4.5m以下时，不应小于5m；
(2)排烟口高出地面4.5m及以上时，不应小于3m。
(具体要求：发电机无油污、无明显锈蚀)
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第13.1.4条
图示
说明

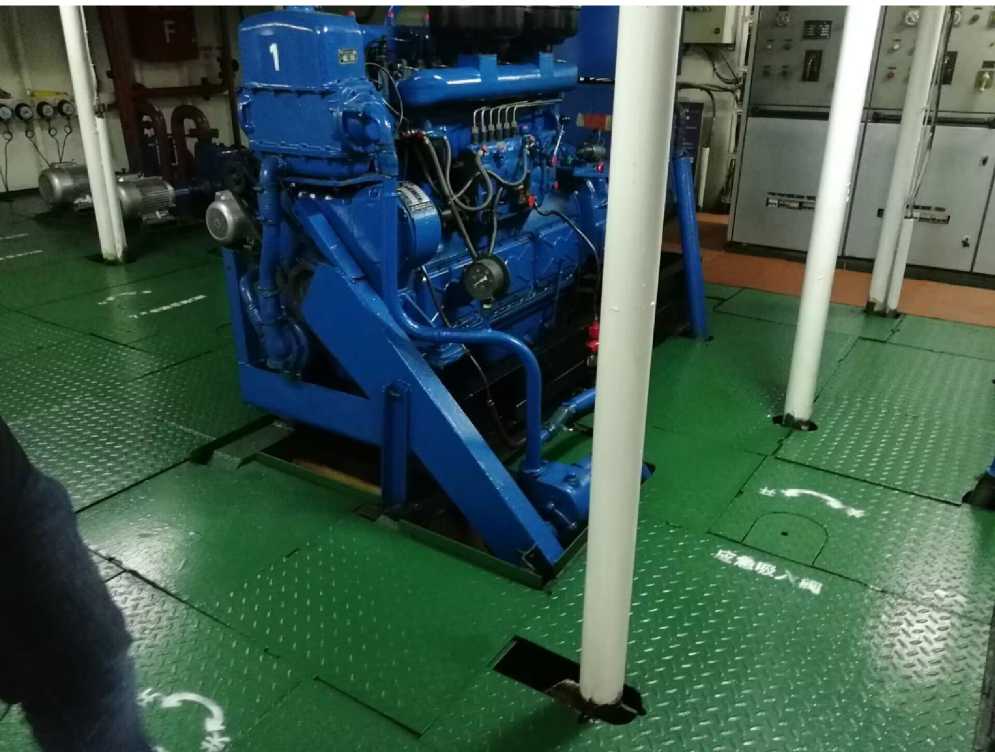

58.
(1)排烟管口应安装阻火器 (2)排烟口高出地面4.5m以下时 至各爆炸危险区域边界的水平距 离不应小于5m；
(3)排烟口高出地面4.5m及以上 时至各爆炸危险区域边界的水平 距离不应小于3m。
58
59.
名称 配发电间内不得放置杂物
机关、团体、事业单位应当至少每季度进行一次防火检查，其他单位应当至少每月进行一次防火检查。检查的内容应当包 要求 括：（七）消防安全重点部位的管理情况；（八）易燃易爆危险物品和场所防火防爆措施的落实情况以及其他重要物资的防火
安全情况。
依据 《机关、团体、企业、事业单位消防安全管理规定》（公安部2001年第61号令）
图示 说明
检查配发电室是否有杂物、易燃物等
59
序
口
60.
名称 要求
标志标识(配电室标志标识设置要求)
加油站内配电房、发电机房、配电箱等可能产生触电危险的场所，应设置“当心触电”标志
依据 《安全标志及其使用导则》(GB2894-2008)第4.2.3条表2-7

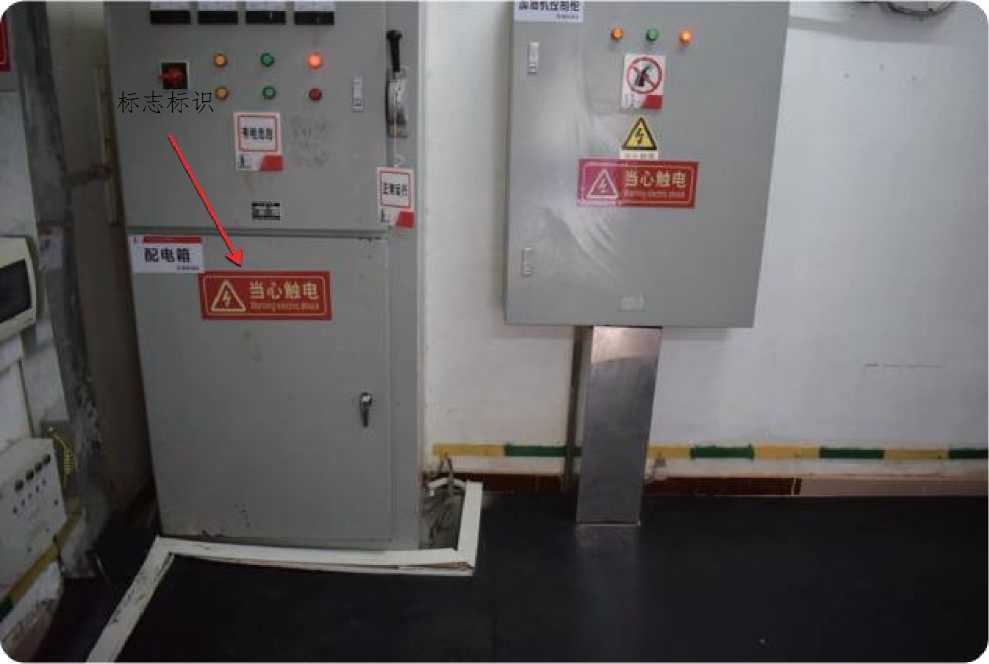

图示
说明
配电房、发电机房、配电箱等可 能产生触电危险的场所，应设置
“当心触电”标志
60
名称
静电接地
序
要求 加油加气站等场所应安装本安型人体静电消除器(参见附录A：安装位置距卸油口1.5m处)。
口
依据
《本安型人体静电消除器安全规范》(SY/T7354- 2017)
图示
说明

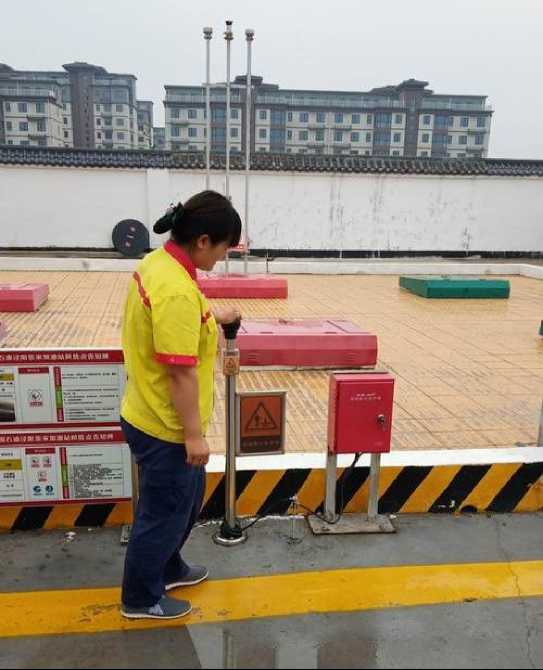

61.
检查是否设置了本安型人体静电释放 装置。
61
62.
名称
要求
依据
油罐操作井内整洁、无油污、无积水、无杂物
4.3.27配电室的门均应向外开启，但通往高压配电室的门应为双向开启门。
9.1标志牌应设在与安全有关的醒目地方，并使大家看到后，有足够的时间来注意它表示的内容。
6.1.1在线路和配电设备上工作，应有停电、验电、装设接地线和个人保安线、悬挂标识牌和装设遮栏(围栏)等保证安全的技术 措施。
《低压配电设计规范》(GB 50054-2011)
《安全标志及其使用导则》(GB 2894-2008)；
《电力安全工作规程 电力线路部分》(GB 26859-2011)
图示
说明

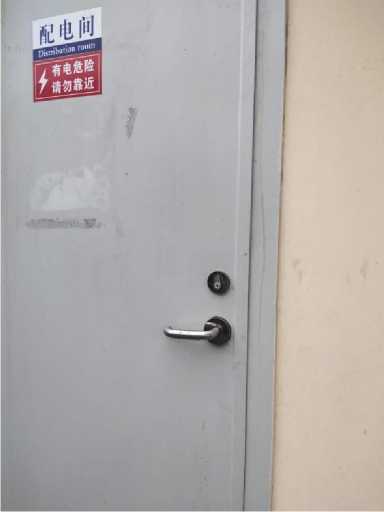

检查配电间门是否为外开式、悬挂， 张贴警示标示。
62
名称
配电间
序
要求 配电室应设置在尘埃少、腐蚀介质少、周围环境干燥和无剧烈振动的场所；配电间不应有其他管道通过，如水管、蒸汽管。
依据 《低压配电设计规范》(GB 50054-2011)
图示
说明
63.
检查配电间建筑结构情况。
63
序 V
名称
要求
配电间
6.1.2工作中所使用的绝缘安全工器具应满足附录E的要求。
12.3低压不停电工作，应站在干燥的绝缘物上，使用有绝缘柄的工具，穿绝缘鞋和全棉长袖工作服，戴手套和护目镜。
依据
《电力安全工作规程 电力线路部分》(GB 26859- 2011)；
《电力安全工作规程 发电厂和变电站电气部分》(GB 26860-2011)
图示
说明

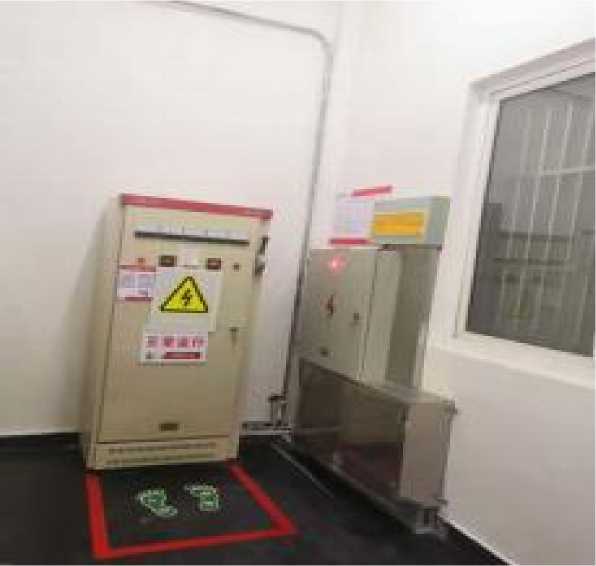

64.

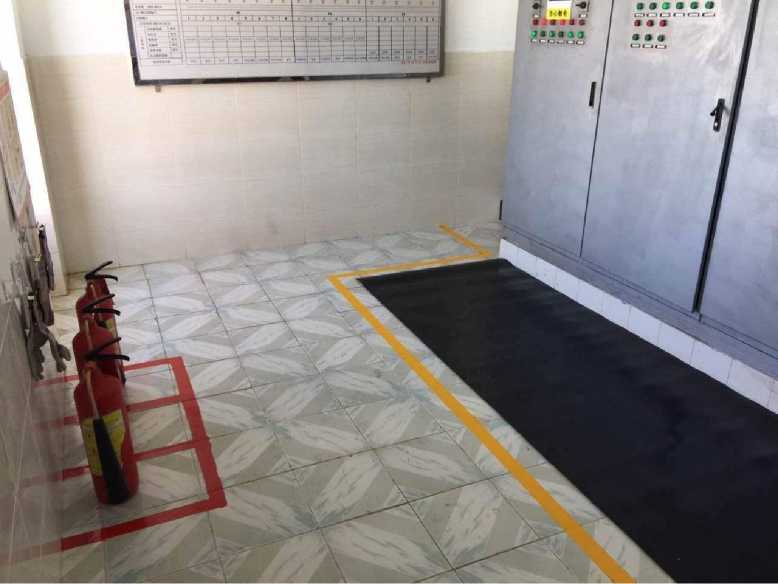

检查配电间是否配备绝缘垫，且面积 合适。
64
|
序 |
名称 |
配电间 | |
|
要求 |
E类火灾场所应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、卤代烷灭火器或二氧化碳灭火器，但不得选用装有金属喇叭 喷筒的二氧化碳灭火器。 | ||
|
依据 |
《建筑灭火器配置设计规范》(GB50140-2005) | ||
|
图示 |
说明 | ||
65.

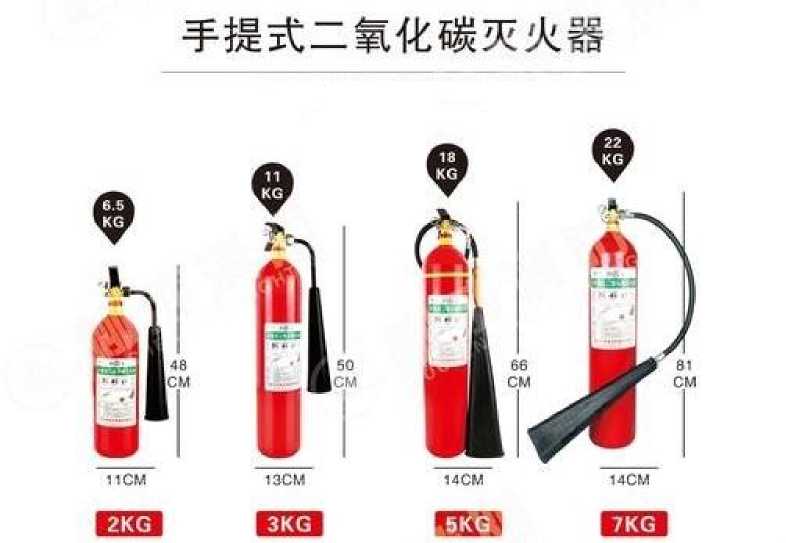

手提式二氧化碳灭火器
检查是否配备灭火器，并按规定定期 进行检查，且功能完好。
IlCM
13CM
14CM
14CM
[ ]
65
号
名称
要求
依据
配电间静电接地
电气装置的下列金属部分，均必须接地：1.电气设备的金属底座、框架及外壳和传动装置。5.配电、控制、保护用的屏(柜、 箱)及操作台的技术框架和底座。6.电力电缆的金属保护层、接头盒、终端头和金属保护管及二次电缆的屏蔽层。等等。
《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)
图示 说明
检查各项接地是否符合要求。
66
名称
3、洗车区

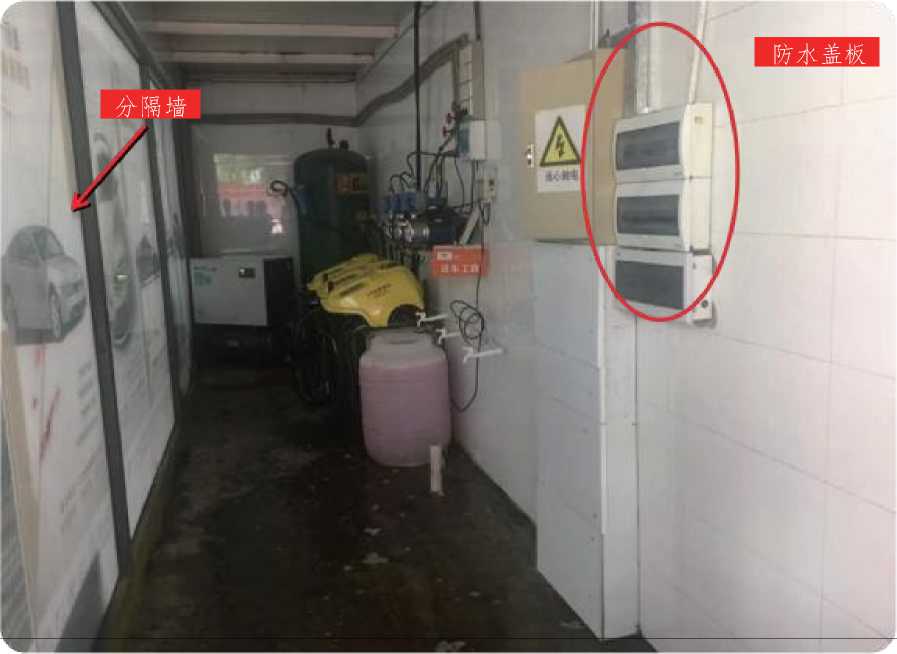

洗车区(洗车区配电线路敷设要求)
洗车区配电线路敷设应能防止在使用过程中因水侵入带来的损害
要求 (具体要求：开关、插座、电箱应设置防水盖板或与洗车作业区分隔，电气线路套管保护，电气设备四周无明显积水)
依据 《低压配电设计规范》(GB50054-2011)第7.1.2条
图示 说明
67.
67
(1)电气线路应套管保护 (2)开关、插座、电箱应设置 防水盖板或与洗车作业区分隔
(3)设备四周无明显积水
名称
洗车区(洗车区漏电保护开关设置要求)
序 号
要求
依据
洗车区空压机、水泵、吸尘器等用电设备以及电源插座应安装末端漏电保护开关 (具体要求：漏电保护开关至少每月进行一次测试)
《剩余电流动作保护装置安装和运行》(GB/T13955-2017)第4.4.1条
图示
说明

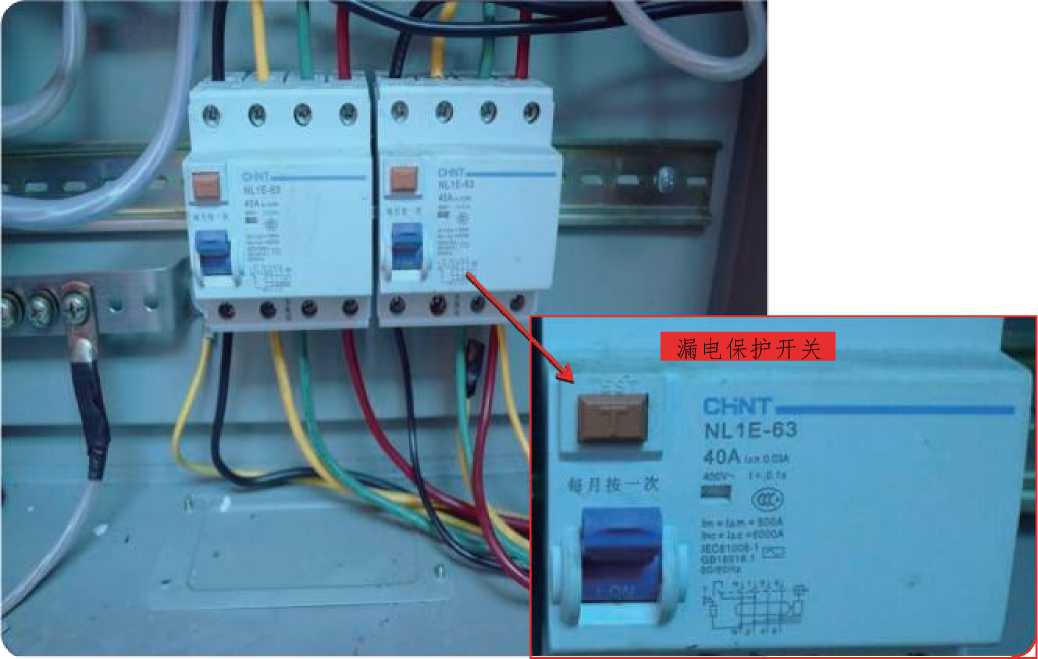

68.
(1)空压机、水泵、吸尘器等 用电设备以及电源插座应安装 末端漏电保护开关
(2)漏电保护开关至少每月进 行一次测试
68
号
69.
名称
四、应急设施设备配备及其他要求 1、消防沙池
消防沙池（消防沙配备要求）
要求 一、二级加油站应配置灭火毯5块、沙子2m3;三级加油站应配置灭火毯不少于2块、沙子2m3。
依据 《汽车加油加气加氢站技术标准》（GB 50156-2021）第12.1.1条
图示
说明
（1）消防沙应为细沙，应干燥、 平整、无结块、无杂物
（2）消防沙箱结构完好，容量达 到2m3，箱盖便于开启，且箱盖配有 支杆。
（3）消防沙应干燥疏松
69
名称
消防沙池(消防工具材质要求)
要求
不应使用汽油和易燃清洗剂做清洁工作。不应使用可能会产生静电或火花的清洁工具。
(具体要求：加油站使用的消防桶、消防铲等工具采用铝合金或铜合金等不易产生火花的材料)
依据
《易燃易爆性商品储存养护技术条件》(GB17914-2013)第8.4条
《加油站作业安全规范》(AQ 3010-2022)第4.9条
图示
说明
70.
消防桶、消防铲等工具采用铝合
金或铜合金等符合防爆要求的材
70
号
71.
名称
2、灭火器材
灭火器材(灭火毯配备要求)
要求 每2台加油机应配置不少于2具5kg手提式干粉灭火器，或1具5kg手提式干粉灭火器和1具6L泡沫灭火器，加油机不足2台应
按2台配置；
一、二级加油站应至少配置5块灭火毯，三级加油站应至少配置2块灭火毯
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第12.1.1条第2、6项
图示
说明
(1)一、二级加油站应至少配置5 块灭火毯；
(2)三级加油站应至少配置2块灭 火毯。
(3)每2台加油机应设置不少于2 具灭火器，加油机不足2台按2台算
71
号
72.
名称
要求
灭火器材(油罐区灭火器配备要求)
地下储罐应至少配置1台不小于35kg推车式干粉灭火器
(具体要求：放置在应急器材间的应急器材应摆放整齐，方便使用)
依据 《汽车加油加气加氢站技术标准》(GB 50156-2021)第12.1.1条第4项
图示
说明

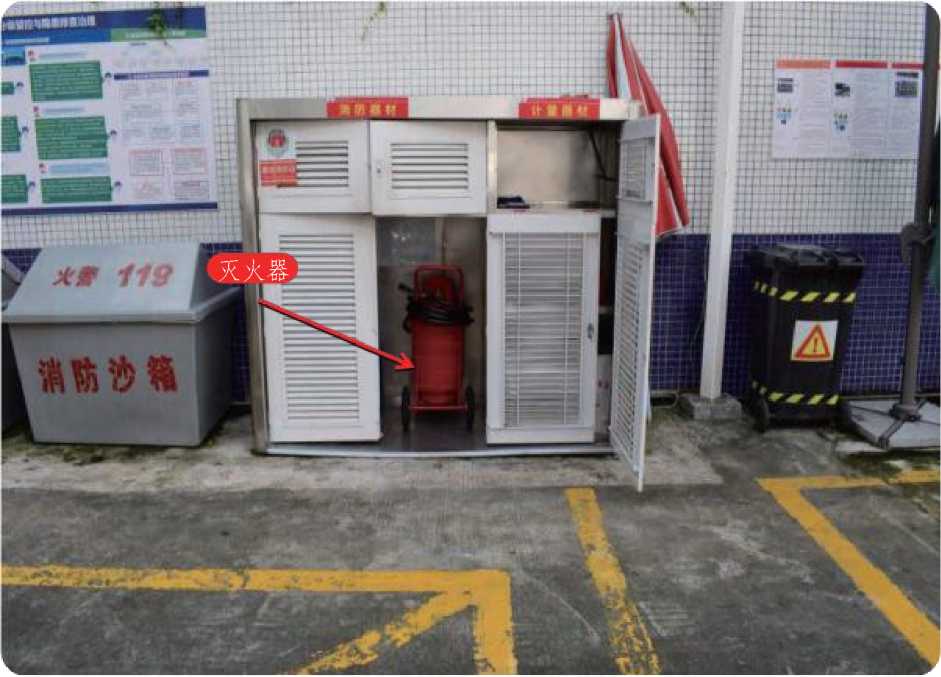

(1)至少配置1台不小于35kg 推车式干粉灭火器
(2)放置在应急器材间的应急 器材应摆放整齐，方便使用
72
号
名称 要求 依据
灭火器材（站房灭火器配备要求）
营业厅、发电机室、配电室内应分别至少配备2具灭火器
（具体要求：带电火灾可选择磷酸铵盐干粉型灭火器、碳酸氢钠干粉型灭火器、卤代烷灭火器或二氧化碳型灭火器）
《建筑灭火器配置设计规范》（GB50140-2005）第4.2.5条、第6.1.1条、第7.2.1条
图示 说明

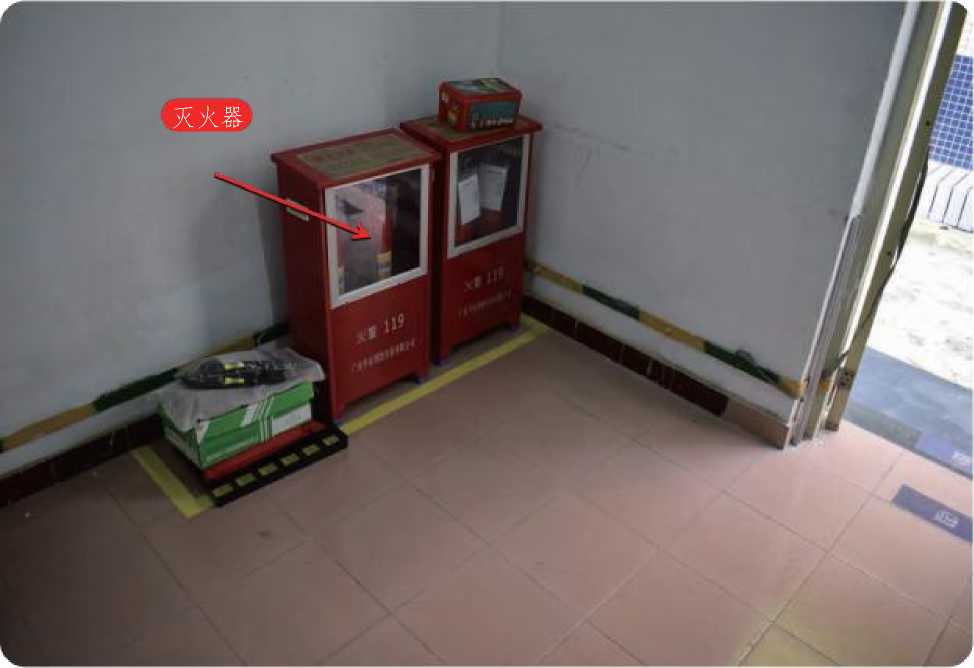

73.
营业厅、发电机室、配电室内应
分别至少配备2具灭火器
73
名称
序
要求
号
依据
74.
3、标志标识
标志标识(加油作业区标志标识设置要求)
加油站出入口及周边、作业防火区内应设“禁止烟火”，润滑油储存区应设“禁止吸烟”，加油站出入口应选用“限制速 度”等标志标识
《消防安全标志设置要求》(GB15630-1995)第5.12条
《加油站作业安全规范》(AQ3010-2022)第4.4条
图示
说明
加油站内出入口及周边、作业防 火区内应设“禁止烟火”，润滑 油储存区应设“禁止吸烟”，加 油站出入口应选用“限制速度” 等标志标识
74
名称
气体报警（加油作业区使用手机支付）
序
要求
号
依据
有可燃气体声光报警装置的加油作业区内可允许客户使用手机支付，当现场警报器报警时，应立即停止使用手机和停止加 油相关作业，并按应急预案进行应急处置。可燃气体检测报警设计应符合GB/T 50493的规定。
《加油站作业安全规范》（AQ3010-2022）第4.5条
图示
说明
75.

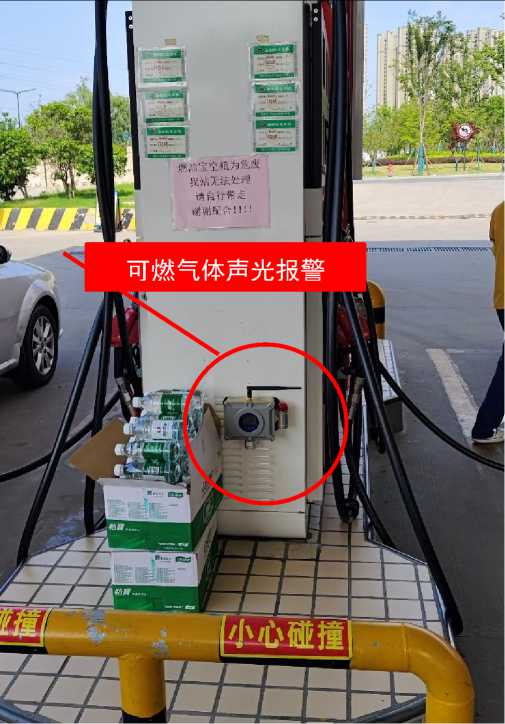

有可燃气体声光报警装置的加油 作业区内可允许客户使用手机支 付。
可燃气体报警的设置要求：
1、设置的数量（覆盖加油作业 区域，敞开式的环境可燃气体 距离释放源的水平距离不宜大 于10m，释放源主要是汽油加油 设备。）；
2、安装高度（0.3~0.6m）；
3、报警限制的设定（一级报警 为汽油爆炸下限25%，二级报警 为下限50%）；
4、气体报警仪的计量检验（一 年一次定期校验）；
75
号
76.
名称
标志标识（界线标识设置要求）
加油作业区与辅助服务区之间应有界线标识
要求 （具体要求：加油作业区边界线为卸车设施、油罐、加油机、通气管、卸车停车位爆炸危险区边界线加3m，界线标识颜色 宜为黄色）
依据
《汽车加油加气加氢站技术标准》（GB 50156-2021）第5.0.3条
图示
说明
加油作业区与辅助服务区之间应 有界线标识
76
4、排水
序 号
名称 要求 依据

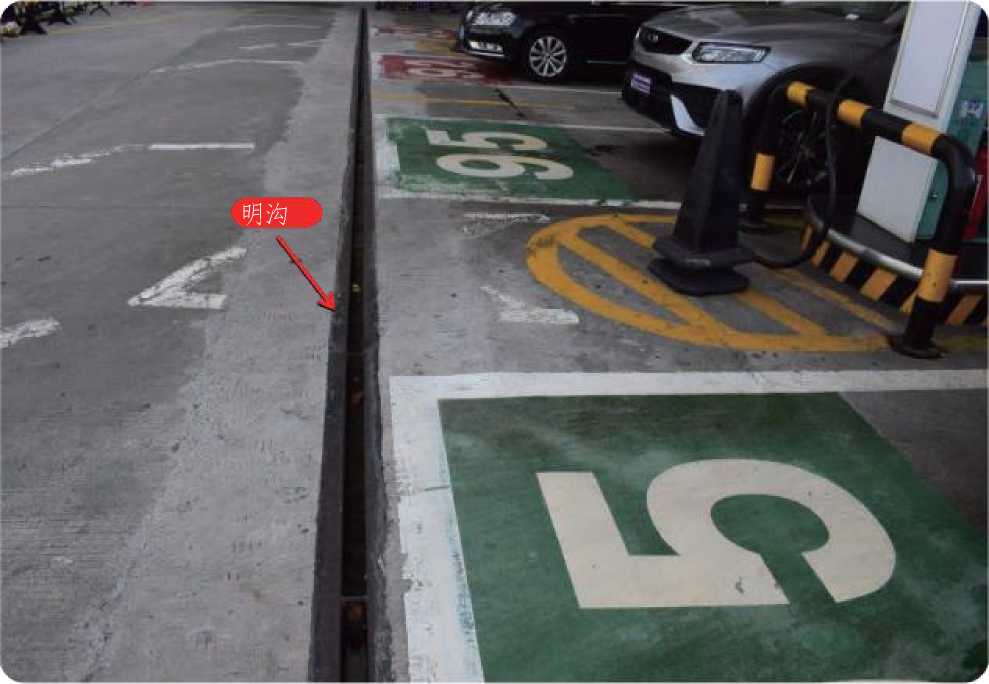

排水(排水沟设置要求)
加油站不应采用暗沟排水
《汽车加油加气加氢站技术标准》(GB 50156-2021)第12.3.2条第5项 图示
说明
77.
加油站宜使用明沟
77
序
78.
名称 要求
依据
排水(水封井设置要求)
站内地面雨水可散流排出站外,当加油站的雨水由明沟排到站外时，应在围墙内设置水封装置;
加油站排出建筑物或围墙的污水,在建筑物墙外或围墙内应分别设水封井,水封井的水封高度不应小于0.25m,水封井应设 沉泥段,沉泥段高度不应小于0.25m;
《汽车加油加气加氢站技术标准》(GB 50156-2021)第12.3.2条
图示
说明

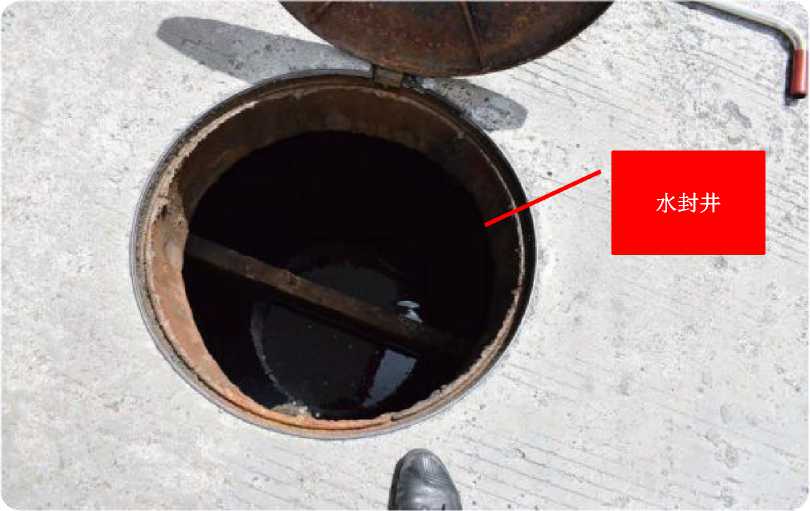

加油站应设水封井并定期清理
78
序
. 79
4、其他
名称
要求
依据
其他（行政许可）
市场主体应当依照本条例办理登记。未经登记，不得以市场主体名义从事经营活动。
国家对危险化学品经营实行许可制度。
国家对成品油经营实行许可制度。
《中华人民共和国市场主体登记管理条例》（国务院令［2021］第746号）
《危险化学品经营许可证管理办法》（安监局令〔2012〕55号发布，安监局令〔2015〕79号、应急部公告〔2018〕12号、应急部
公告〔2019〕11号修正）
《石油成品油流通行业管理工作指引》
图示
说明
现场查看营业执照是否悬挂在 经营场所的明显处，是否有相关经 营项目：
1. 企业名称、法人代表和地 址与危险化学品经营许可证、成 品油零售许可证一致；
2. 危险化学品经营项目应许 可证许可一致。
3.检查许可证是否在有效期 内。
4.检查成品油零售许可证上 年度年检情况。
79
序
80.
名称
要求
依据

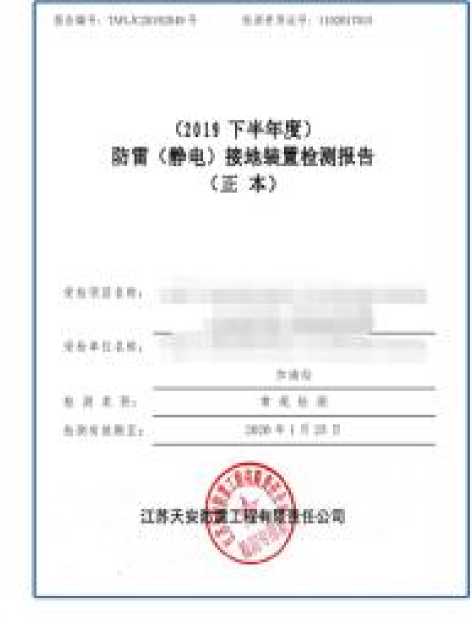

防雷、防静电装置检测合格报告
第十九条投入使用后的防雷装置实行定期检测制度。防雷装置应当每年检测一次，对爆炸和火灾危险环境场所的防雷装置应 当每半年检测一次。
《防雷减灾管理办法》（气象局令〔2011〕20号发布，气象局令〔2013〕24号修正）
图示
说明

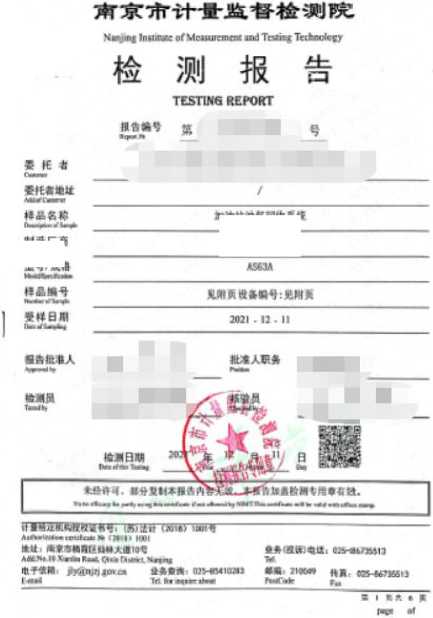

现场查看企业防雷、防静电装 置检测合格报告。

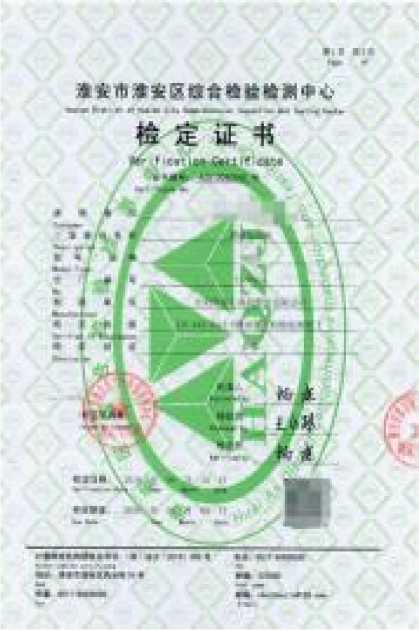

1.监测报告是否在有效期内；
2.检定证书是否在有效期内。
80
序
81.
名称
要求
依据
油气回收系统检测合格证书
第四十七条：储油储气库、加油加气站、原油成品油码头、原油成品油运输船舶和油罐车、气罐车等，应当按照国家有关规定 安装油气回收装置并保持正常使用。
《储油库、加油站大气污染治理项目验收检测技术规范》(HJ/T 431-2008)
图示
a1*1*沼气13收巣结
M*ΓM
型号狙"
αnιc
81
说明
检查是否有油气回收系统检 测合格证书。
82
序
名称
要求
急救物资
83.
6.1表1作业场所救援物资配备标准
依据 《危险化学品单位应急救援物资配备要求》( GB30077-2013)
图示
说明

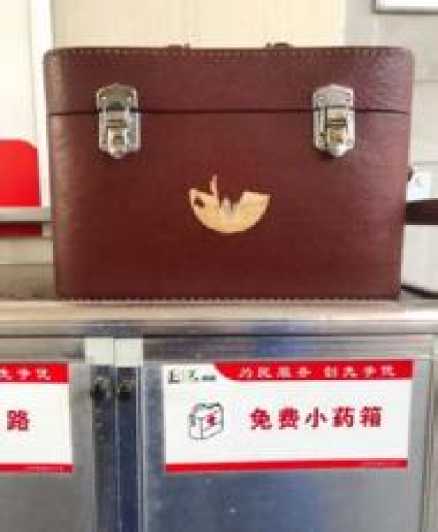

1、现场查看应急药箱或救急包
。
2、现场查看应急药箱或救急包 内药品有效期。
83
序
84.
名称
要求
依据
劳保用品的穿戴
对易燃易爆场所作业接触易挥发、易燃液体如汽油可能造成火灾事故的配备个体防护用品。
《个体防护装备配备规范 第2部分：石油、化工、天然气》(GB 39800.2-2020)
《个体防护装备配备规范 第1部分：总则》(GB 39800.1-2020)
图示
84
说明
加油站管理人员、加油员是否按 要求 穿戴劳保鞋、劳保服
名称

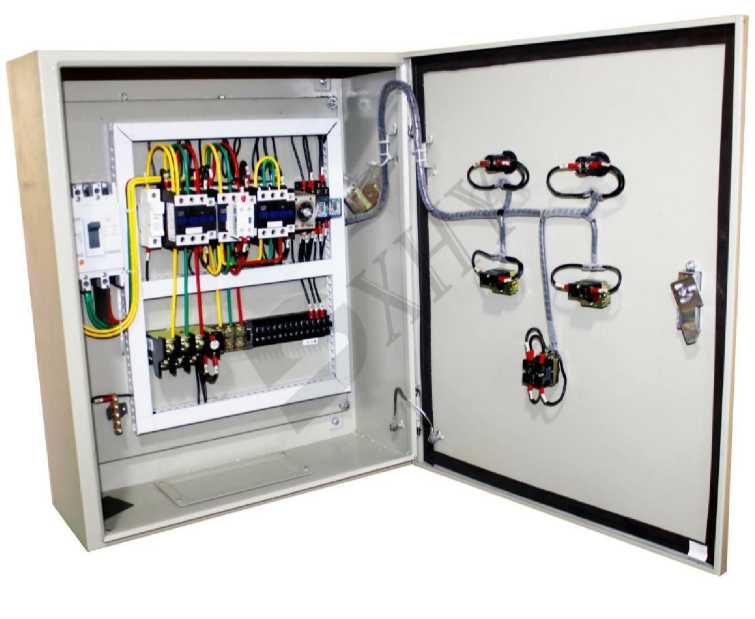

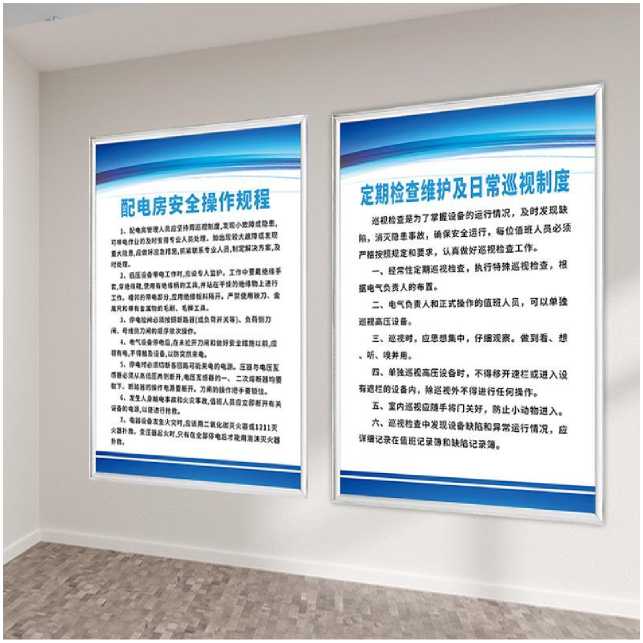

配电间内应有相关规章制度及操作规程
序
要求 变、配电房间应制定运行规程、巡回检查制度。
依据 《加油站作业安全规范》(AQ 3010-2022)第8.5.3条
图示
说明
85.
检查是否制定相关制度和规程，是否进行 巡检。
85
序
Cf V
名称
要求
依据 《加油站作业安全规范》（AQ 3010-2022）第8.3条
图示
应根据GB30871的规定对动火作业进行管理。
动火安全作业票
⅛⅝r□H2022101901
动火作业
说明
86.
|
作业中而单位 |
作业中覇林间 |
2022 年 10 fl 19 B 8 ?1 0 ⅛ | ||||||
|
柞业内聲 |
更实•:;油刘. |
¾Λ½.⅛ 及动火■位 |
XX木泊S5与55X号類法机 | |||||
|
葡火作业毓察 |
寿阪。一经口 二販口 |
前火方式 |
⅜⅜.气甫發 | |||||
|
⅞Γ火人反江三屋号 | ||||||||
|
好业毕国 |
⅛x*⅛ |
作业员黄人 |
雇工单工才目庄重 | |||||
|
r体馭样分期L时间 |
lɑ fl 21 B 3 BJ 13 ⅛ | |||||||
|
代表看气年 |
:1遮气竿C不大于0.20— | |||||||
|
⅛-⅞fSJE∕% | ||||||||
|
⅛9tΛ |
咋上八工、庄殳八虱碘F | |||||||
|
关球的美也特殊作业 5.安全作业無讒号 |
≡il⅛⅛ UI2022101901,看後发準看业 1f以2210m3 | |||||||
|
昆险济福絹果 |
≡⅛Γ7≡Sjn≡7^⅛⅛7ss⅛s∏Lffi⅞⅞ | |||||||
|
煮:火棒业生施才同 |
ð 2022午 4 月 21 E 8 IT 45 ⅛S 2022 ⅜ 4 fl 21 E 12 对 S 分止 | |||||||
|
仔号 |
½≡⅛^ |
谯认人 | ||||||
|
1 |
竜火设8∙内騎*6謂洗干净.瞬1T度排E水洗，置头合格.⅛⅛¾Λ⅛^ |
二三，，：二 寺.⅛T4 吐畫；,.. | ||||||
|
2 |
与班火设备相建按的所有曾疑已断开.⅛>ffi! :■扶.未来取水封或叹 关度海门 的方式一代濯■•吸 | |||||||
|
2 |
⅛λ*λ■躲缴吃a.时j⅛沟、水封嚙⅛污水会≡齡am.并≡采爱覆2 望沙舞手匿荘行稚高 |
J | ||||||
|
4 |
泊，装区希火点同一防火蕤内用防火间里内的泊晶情温未堆打脫水 旬京祥作业 |
X | ||||||
|
3 |
爾社作业已乘取访火花飞⅞⅛匹施.作业人员假霞必要的个体与界装备 |
K | ||||||
|
6 |
*育可盜樹1⅛伶和隹凿司"遂船假35S内籽的皮多内剪蜀火柞业.己乘 馭药火過建才宙 |
X | ||||||
|
7 |
己決，报二立芯宣.己采取访僚面？》走并安装芯叵火装置:乙決，报.頓气覆与 火蕩问的Je柄不应小于i00.商r群互间JE不应小于5 a |
√ | ||||||
|
3 |
现⅜⅛直备灭火器（›告•五火翌（）翼•?期栗汽带或謂防水带（） | |||||||
|
g |
⅞■舞机拓喚位置三老电苦火弟用要求，且己可at按雉 | |||||||
|
10 |
定火点阔鼠就走史高内没有易換易奉化学品的装罩、 停放、顼探等可匪 引超火灾鼻炸的怠痙作业 | |||||||
|
¾k⅛ 30工内塞直空间未誓故可避气体:tS H内垂直空间未袋預可發證 ¢:10 H正国内以劭火克下方未同才法行可纖浴汽滑洗或項裸等作业， 10 H范国内未见育可域寒：&尘潸石作业 | ||||||||
|
12 |
已■万亮作业j⅛⅜⅜■折，印定福巨的安生风险嘗e?a隹，交叉作业己明碘爻•4人 | |||||||
|
13 |
用于孟達叠⅞ι的移窃式可燉气体控测搜己更备知，@ |
X | ||||||
|
U |
£备力斐弟废备己要乜.且号凍詼史摩足女全芸求 |
K | ||||||
1、检查是否制定特殊作业相关安全管理制 度，是否开具动火安全作业票。
2、动火作业前，与动火设备相连的所有管 线均应加堵盲板与系统彻底隔离，并进行 清洗、置换，分析合格后方可作业。不应 以水封或关闭阀门代替盲板作为隔断措施
注：存绿劫火作业：在火灭燃诈厄险期作处于握汀状态卜的生产装置说芻、告直、情HL容藉等乱位 上走斤的动火作业（包括带压不置接动火作业）府有易燃易爆介质的堇大危险源号区阴火託内的动火作 业.有效期不超过&h«
一鈑动火作业J在火灾檻F危险场所史行的陰特缴量］火作业以外的动火作也管廊上的动火作业按一 级动火作业管BL有遊不超过Bh“
二璇动火作业 齡鈑动火作业和一级动火作业以外的动火作业 有效期不超过72%
3、动火作业前应清除动火现场及周围的易 燃物品或采取其他有效安全防火措施，并 配备消防器材满足作业现场应急需求。作 业现场应设置警示标志、警戒区，作业现 场严禁无关人员进入。
4、动火设备内的油品等可燃物应彻底清理 干净，并按照GB 30871-2022的规定进行动 火分析，合格后方可进行动火作业。
5、使用气焊、气割进行动火作业时，乙炔 瓶应直立放置，氧气瓶与乙炔瓶间距应不 小于5 m，两者与作业点间距应不小于10 m ，并设置防晒设施和防倾倒措施。
86
名称
受限空间作业
序
要求 清洗油罐应根据GB 30871的规定按照受限空间作业进行管理,办理作业许可手续。
依据 《加油站作业安全规范》(AQ 3010-2022)第8.1条
图示
说明
受限空间安全作业票
宾号=SI20220401⅞:
87.
|
作业中3单位 |
作业中击时间 |
2Q22 午 4 月 1 B 8 !1 20# | |||||||||
|
更限纪问名为 |
χχ.42-a⅛^a 1=» |
里国至同内层斉介度 電存 |
汽油:柴油 | ||||||||
|
L业内界 | |||||||||||
|
作业单位 |
随工单江 |
蚱业负StA |
施工单也负JJA | ||||||||
|
作业人 |
f⅛H*业人昊 |
里一人 |
』通35持证人工《国室— | ||||||||
|
三手M工T= ：： ≡ 业反安彎业累玩 |
It討用龟ISa>22 0*010, Tf¾5J≡缙牛业NB2022040101∙ | ||||||||||
|
风事5»視皓果— |
=尋..-三、¥2&落、甦者.物寿书击,机*当盲./费.WN | ||||||||||
|
，体分析 |
分析理目 |
有養有吾气注金 |
可避气寻名 養 |
箪气會盘 |
版样分 折住间 |
分折第 CL |
分析人 | ||||
|
粉J汽油 |
浓反 |
硬化氢 | |||||||||
|
含将卷淮 |
瞰嘱. 《aig/mS): 3∞ |
不大 0.2⅛ |
ul(⅛μn1 »3加H |
"%TN (考积分 數》 | |||||||
|
分祈数错 |
4月IH 8： « |
中、下三 个单2 |
i≡业人露 笠界｝工噌 | ||||||||
|
作业实JS涉问— |
≡ 20Ξ ⅜ 4 冃 1 m 9 ?Jo ⅛≡2022iF 4 fl 1 ≡ 14 =? M ⅛jt | ||||||||||
|
^⅛ |
安全才更 |
启吾咨及 |
够认人 | ||||||||
|
L |
至岳过吉義.可喲樹粒臺旣限三司.乔考与變限空司考登黑拊阀门、 *後己幫宣後is再.并落实頁茎责任人.未来用水甘或关阳阀门代脅 |
W：：、隹H= 位豆殡3 | |||||||||
|
2 |
—1=⅞專、可#穗彩的堂限空间.法备三擾过琮，与国密絡一 |
√ | |||||||||
|
3 |
七*.三7二三三工三』三「.三区丄三七工二:塁一一三二 采用强宽通又或：4藪窯差M号或防护袋餐.不宜業用直兹宏，、 望气我Χ第空，的方法西充氧 |
J | |||||||||
|
4 |
厚噂噂备己⅛］断电源.老邸产号蜜己：：寄并量長"祭上含用"专 |
√ | |||||||||
|
贪四至间内里己具备注人作业彖衿.金歐易用僕寒窖能内作业. 作业人员未采用非克*工具，手养⅝⅞H具存⅛∙祚业安全要求 |
√ | ||||||||||
|
β |
^^^^^^^^^^^^^^^ | ||||||||||
|
7 |
备読过河嶙省毒液洋.气怀书受限空同.已分折其中的可協.育哥寺 |
√ | |||||||||
|
S |
存在大量堂尘豹段备三停止我生 | ||
|
用于空用些理勞逐岂M可磁.育尋r∙¢∙軍.气检測仪三道8■序也 | |||
|
10 |
弹业人员己久强必要的力体劣产感#.清楚受限史间内存崔的 |
√ | |
|
Il |
H哥作出芸您餌:語分第义^^).敕王琢^^)，一交装幫~> 国君焦W匡介倉的零就作业女强已更备也急用笄魂水 | ||
|
D |
更匿空同内作业己•毛多豆也班* | ||
|
13 |
旻俵空间出人口四河己政工警万区 | ||
|
M |
M⅛汗关特殊作业己办理指应表金作业票 一 | ||
|
15 |
其他安全？SfS: T ⅞⅛1JJΛ= | ||
|
—安生交庭人— |
：；：；泊日⅝⅞人久 I B?堂交展人 I 祚业人工 | ||
|
蔭业 SljrAjeJi 霍壹片业. 金字：L箕k负责JQ 2皿午4月1 M3河45" | |||
|
M泊造意见 E：S片业• | |||
|
≡-≡x÷ T-L 用意咋业. 茫字：《：£*£!门负责人〉2022午4月I E9 JTO- | |||
|
分解IE：S见 : 可看学业. 空宇：〈汁鸞綺导> 2022 ^ 4 fl 1 S 9 st 5 ⅛- | |||
|
充工给年 — 史火∙⅛业己先威•纯业丁箱己清鱼• 8： E涵苻管違人上、咤业人K反捻A) 3022 4F 4 月 1 B 14 11 ® ⅛ | |||
注：育餃韭不宜超过2也
1、检查是否制定特殊作业相关安全管理制 度，是否开具受限空间安全作业票。
2、作业现场应配置便携式或移动式气体检 测报警仪，连续监测罐内氧气可燃气体和 有毒气体浓度，发现气体浓度超限报警时, 应立即停止作业、撤离人员、对现场进行 处理，在分析合格后方可恢复作业。如作 业中断超30 min,再次进人前应重新进行气 体分析; 油罐内监测点应有代表性,应对上 、中、下各部进行测分析:分析仪器应在校 验有效期内,使用前应保证其处于正常工作 状态。
87
|
五、水上加油站 | |||
|
序 Cf |
名称 |
水上加油站（海事备案文件） | |
|
要求 |
水上加油站经海事管理机构备案。 | ||
|
依据 |
《港口经营管理规定》（交通部令2009年第13号发布，交通部令2014年第22号、交通部令2016年第43号、交通部 令2018年第10号、交通部令2019年第8号、交通部令2019年第36号、交通部令2009年第13号修正） | ||
|
图示 |
说明 | ||
|
88. |
中华人民共和国江苏海事局 三.像公司Ei妥*龄用好与加沽送毋麻处水里*关敌卸都口 关于 ■ .-■ '∙iHM"二一^^^^B%迁 及相关車位的关款 工程有关事隕的复博 因.加油更船授近到位后茶经j⅛*管理机司验收含格后方可 幾入曹建. 亠 一 L」_______ £*你公司应加强对加油翥脚的日常维护和供受油管理，碉 你公司《关于Il_X =", 保童船处于良好的技术秋态•保障供受油作业和曼船自身的安全. 请示）（S ∕及有关时料收招.授研究. 六.你公司应加强讨水上WL各区加迪夏晶附近相关水域水下 现就有关事哽漁复如下： 地帝的毡測，并定期向当境海事管理机构提僂利图. -,为畫一歩做好软用木意地保护工作.根据«. 一 .上 号此法复. 服务区：" ' ∣^≡一二 K 喪金動哺论证餐舂）和专 家评审意见.原则同意你公司在 水上服芬区的〜 /T^∖ 号.加油更金按迁到 6 定位在W - 上寿側并与之相连； •加油蜜兩搬过到•--.冥-二二 - 201不 浮北倒，与现有的 ^ - "重新坦合定 他.加油友1#定位后与下机 蹒亜專保持不变. «* 二.你公司在认真落实我 船强迁工程通航安全/响论证报告»和专章沖車意见的曼求.軻 定符合所处水域特点⅛⅛也迁方案.曲工作业曲窗南京海*局申请 抄北：向京海事局 办理水上水下活动许可. |
查看现场是否具备海事管理部门备 案。 | |
88
|
序 |
名称 |
水上加油站（内河船舶检验证书） | |
|
要求 |
7.1 船舶的所有人/经营人，应按照本法规的规定向船舶检验机构申请法定检验，并确认船舶和/或相关项目 （如适用） 经 自检符合本法规适用要求，且提供必要的检验条件，包括相关的安全措施 | ||
|
依据 |
《内河船舶法定检验技术规则》（2019版） | ||
|
图示 |
说明 | ||
|
M»t N BQ7131S^9 中▼人K A■■ 内河0船枪整证HJ ∙* ",∙≡≡∙ | |||
|
■I R J»・E |
现场查看船舶检验证书是否合格，是 | ||
|
89. |
■ ■ ■ ■• Itwj H ■*， ♦ ■ S G 3t*∙2,屮ɔ M∙I1∙∣ 中 9AM 豳∙<H∙∙∙∣PM |
否在有效期内。 | |
89
|
序 |
名称 |
水上加油站（油品） | |
|
要求 |
4.2 水上加油站应满足下列要求：g）储存、供应的燃油，其闭杯闪点不低于60℃。 | ||
|
依据 |
《水上加油站安全与防污染技术要求》（JT/T660- 2006） | ||
|
图示 |
说明 | ||
|
90. |
■■* ^mv∣^mmkb nan Jing Chimbusco marine bunker <petrochina> co lid 产品质弊面丁 —Hh 20«-IO MMH ∙<h 202207 3 产53*, *M(V1) / -⅛- ∣Γ \ ' 冷■力也 ÷Λtt*M 6| StzT 06»TZMO ~ CBSaH C4rboa*M∣<teelO I g 9i∕τ σru-2oos WG 二 » SE 冷∙4C T *WKB*2019 「olycyclic arc—tk by⅛r⅞eτ⅛f>a___________________ (g a.∙ -~ m—- αooβ BTXMIn, [otΛ∣ Caiitaunuiti ______________________________________________ WWlttWtV m2 Me6V~2(Ho ∙∙ d∕T2tt>-2Dlβ 其―厦“♦・*fteR∙∙CB I9l<τ 20Jβ《拿蹲・・> Φ>W∙∙ (Vl> 0»尸I&标単・ |
现场查看储存和供应的油品检验报告 ，查看闪点是否低于60℃ | |
90
91.
名称
要求
依据
水上加油站(碰垫)
5.6.1 非机动船的锚及锚链的配备、系泊设备及布置应根据停泊位置的水流情况、风力情况及受油船舶情况等条件确定；
5.6.2 安置于非机动船两舷的碰垫应有足够的数量和强度，与靠泊船舶吨位大小相适应。
《水上加油站安全与防污染技术要求》(JT/T660-2006)
图示
说明
现场查看是否根据吨位、水域情况配 置锚和锚链，同时在两舷安置足够数 量和强度的护垫，是否定期 检查锚 泊设备和护垫。如有栈桥与岸基相连 ，栈桥是否稳固可靠，是否定期进行 检查。用缆绳与岸基缆桩靠泊的，是 否配置合适的缆绳并根据潮水进行 调整，并对缆绳进行保护防止摩擦损 坏。
91
92.
名称
要求
水上加油站(颜色标记)

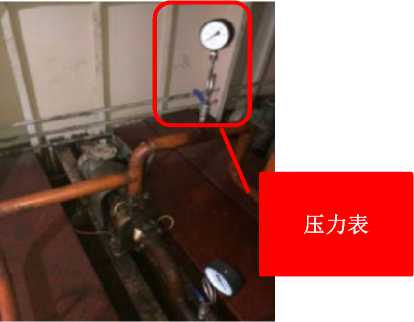

5.5.2每台货油泵的出口端和货油泵控制站附近均应设有货油压力表；

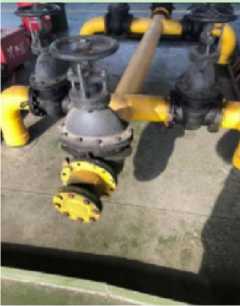

5.5.3货油管系应涂以橙色标记以区别于其他管系；
5.5.4每个货油舱均应设有透气装置；货油舱的透气 管出口应装设防火网，透气管出口应高于货油舱露 天甲板或上方顶蓬 不小于500mm；
5.5.5货油泵舱应保持良好的通风，其通风可用通风筒从上部引入空气进行换气或设置固定的机械抽吸 式通风系统。
依据 《水上加油站安全与防污染技术要求》(JT/T 660- 2006)
图示
说明

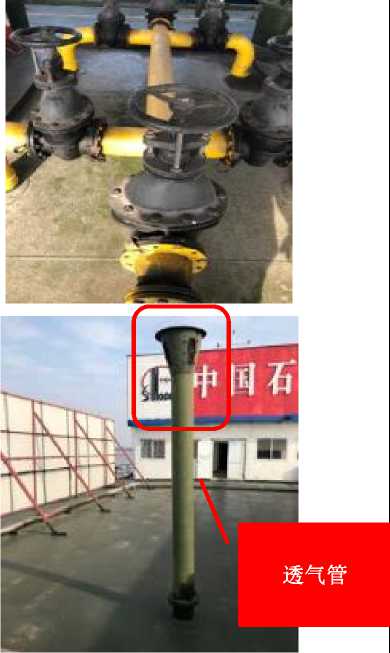

透气管
92
现场查看货油管系是否涂色区分， 查看货油泵出口端是否设有压力表， 查看货油舱透气管出口处 是否装有 防火网，是否距离甲板或上方蓬顶距 离不小于500mm。
93.
名称
要求
水上加油站(消防设施、器材)
3.4.1.1每艘船舶应设有符合本节要求的消防泵、消防水管、消火栓、水枪和消防水带；
3.4.5.1 消防用品的种类、数量和布置，应至少符合表3.4.5.1 的规定;
5.3.1 1000载重吨及以上的非机动船，还应至少配两台大型泡沫灭火器。
依据 《水上加油站安全与防污染技术要求》(JT/T660-2006)
图示
说明
现场查看是否配置消防泵、消防总管 、消防栓、水枪、消防水等消防设施 ，是否配置手提式灭火器、黄沙箱等 消防器材，查看1000吨及以上趸船是 否配备泡沫灭火器。
消防泵
泡沫 灭火 器
93
序
名称
要求
依据
水上加油站

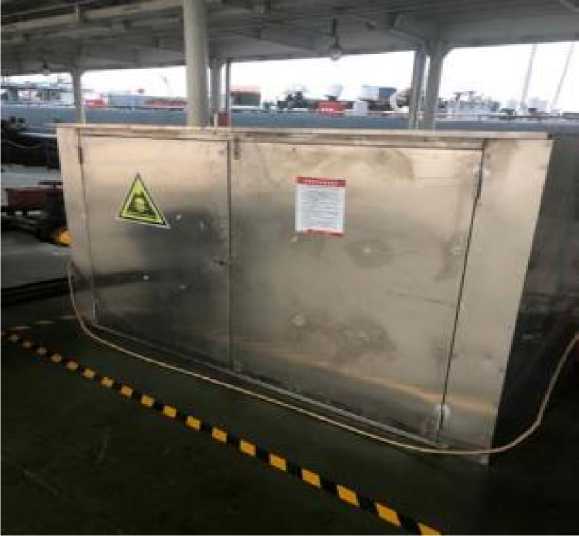

6.3应设置收集污油水的污油水舱(柜)；
6.6货油装卸软管连接处应有货油收集盘或等效设施；
6.7应急防油污器材应按表1的要求配置。
《水上加油站安全与防污染技术要求》(JT/T660-2006)
图示
说明
94.
现场查看油船是否设置污油水存放 装置，油污水是否按照规范转移，查 看装卸软管连接处是否有货油 收集 盘，查看是否设置应急防油污器材。
94
95.
名称
要求
水上加油站(作业安全)
1.操作人员严格按操作规程进行加油、卸油作业；在作业期间，操作员应现场监护，随时检查压力、 温度和液位，不得从 事其他影响安全的作业；严禁非操作人员代为操作。
2.加油或卸油结束后，由操作员拆卸输油管、临 时接地线，检查无误后，油船方可离开现场。
3.严禁为不符合安全标准的船舶加油，加油前要与受油船进行安全确认；
4.遇有高强闪电、雷雨天气及其他意外情况时，停止加卸油作业。
依据 《水上加油船管理技术规范》(SB/T10745-2012)
图示
说明
现场查看装卸作业操作规程是否符 合规范要求，视频回看装卸作业是否 按照规程进行，现场是否有专人监护 ，加油前是否对受油船舶进行安全检 查，遇到极端天气是否停止加卸油作 业。
95
名称
水上加油站(作业安全)
序
要求 水上加油船进行加油作业时，应采取必要的防静电安全措施。
依据 《水上加油船管理技术规范》(SB/T10745-2012) 10.7
图示
说明
96.
加油作业时采用防静电安全措施
96
97
