为了满足广大考生应试复习的需要，帮助其快速、高效地掌握备考的相 关知识，顺利通过考试，特编写本书。

本书内容紧贴新版的考试大纲和考试用书，结合历年考试真题，具体内 容包括以下部分：

本书适合参加中级注册安全工程师职业资格考试的考生使用，也可作为 安全管理相关从业人员的参考用书。

图书在版编目（CIP）数据

安全生产技术基础蓝宝典.2023/李天宇主编.一北京：机械工业出版社, 2023. 4

全国中级注册安全工程师职业资格考试辅导用书

ISBN 978-7-111-72957-0

I .①安∙∙∙ H.①李… 皿.①安全生产-资格考试-自学参考资料

IV. φX93

中国国家版本馆CIP数据核字（2023）第059210号

机械工业出版社（北京市百万庄大街22号 邮政编码IoOO37）

策划编辑：汤攀      责任编辑：汤攀张大勇

责任校对：王荣庆李婷 责任印制：部敏

三河市宏达印刷有限公司印刷

2023年5月第1版第1次印刷

184mm × 26Omm • 14. 5 印张• 354 千字

标准书号：ISBN 978-7-111-72957-0

定价：59.00元

电话服务

网络服务

客服电话：OlO-88361066

机工官网：WWW. CmPbOOk. COm

010-88379833

机工官博：weibo. COm∕cmpl952

010-68326294

金    书    网：WWW. golden-book. COm

封底无防伪标均为盗版

机工教育服务网：WWW. CmPedu. COrrI

编写人员名单

主编

李天宇

参编

唐忍赵春晓方博文文丰徐瑞一

中级注册安全工程师职业资格考试自2019年考试改革以来题型、考点及难度趋于稳定, 但是考点更加分散、陷阱设置更加灵活、超纲及实际应用类题型难度明显提高。作为公共基 础课的“安全生产技术基础”相较于其他公共科目偏向于理工科、知识点跨度大，要求考 生跨专业掌握机械设备、电气设备、特种设备、危险化学品及防火防爆安全技术基本要求并 能灵活应用，考点及问答方式灵活多变、专业性规范和词汇较为生僻，常作为应用类考点在 专业实务课的考题中出现且分值逐年增加。

综上所述，233网校为便于考生学习，提高考试通过率，依据考试大纲及历年分值分 析，对“安全生产技术基础”的高频考点、核心考点进行了全面的梳理剖析，编写了本辅 导用书。

一、本书特点

中级注册安全工程师职业资格考试属于应试类考试仅以分数定输赢，考生要在有限的学 习时长内掌握尽可能多的高频和必考考点，提高模拟题的正确率是学习重点。

每说到功利性和目的性往往带有贬义的成分，但是功利性的思维通常具有倾向性的实用 主义，会带来效率的提升。以“安全生产技术基础”为例，科目知识体系极其复杂，涉及 相关规范及法规近43种，有目的性的学习顺利通过考试、减少盲目式的死记硬背应作为考 生共识，故本书依据真题考点趋势将章节内容化繁为简，剔除非关键性考点以核心考点形式 表述要求考生重点掌握的内容，核心考点后以考点分析形式分析总结真题考查趋势和应试技 巧，方便考生对比记忆。

教育专家查尔斯•魏德迈(CharIeS Wedemeyer)提岀好的学习方法要注意总结归纳和引 申发散，他认为阶段性的归纳总结和结合实际的引申发散是通往成功的不二法门。但结合实 际考试情况分析，以120天左右的考试周期为例，考生每天的学习时长一般为1 ~1∙5小时， 在这样的基础上如要求考生自行总结归纳会浪费大量学习和休息时间，实际要求并不合理。 以“安全生产技术基础”为例，数字类、逻辑类考点是历年考题的重要组成部分，本书尽 可能通过表格对比的方式表述分析知识点的考点异同，知识结构更明显便于考生应试。此 外，数字类考点通常以总结对比的方式反复出现增加学习频次，增强考生记忆能力。

针对各科目的学习均不建议采取题海战术，题型及考点灵活多变，依据考试大纲的相关 要求可知，同类型考点在三个考试年度中不会反复出现，题海战术只会增加考生的学习量但 是收效甚微。

二、 科目特点分析

依据分值统计可知，本科目真题有以下特点：

三、 备考分析

学习过程可以分为三个阶段：感知理解、巩固提高、灵活应用。

建议考生安排两个月的完整学习周期，理解设备的工作、设计原理(锅炉、机械设 备)，课件应囊括所有潜在考点，以近三年的考试真题作为课堂练习帮助考生了解真题难度 及考试要求。本阶段学习结束后，建议考生以本书为基础结合课堂要求重点学习掌握核心考 点，可适当记忆背诵。

建议考生安排一个月的完整学习周期，在理解设备基本原理的基础上适当突出应用要 求，增加知识点深度及模拟题难度便于应试，本阶段学习结束后，建议考生以本书的练习题 和模拟题练习为主查漏补缺。历年考题考点略有变化但核心考点一致，所以在平时的学习中 应有选择性地重点突破掌握核心考点，懂原理知应用。

建议考生安排一个月的完整学习周期，在突出应用提高选择题命中率的基础上结合各专 业科目特点选择性地记忆背诵，便于专业实务课的应试。必要时增加练习题数量，通过大量 的习题来掌握知识点。

四、学习策略分析

历年真题考查方式分析：“安全生产技术基础”的题型考查通常以数字类、逻辑对比 类、关键词类、理解记忆类和纠错类的考点为主。

1.数字类考点和逻辑对比类考点

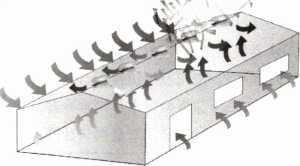

数字类考点和逻辑对比类考点，建议考生依据本书中的表格对比记忆，以逻辑对比类考 点（风向设置要求）为例，建筑物和区间的设置应考虑作业面的风向对污染物扩散的影响， 针对污染性较强的区域建筑物（铸造车间的清砂、落砂区）应设置在主导频率风向的下风 侧，故安全卫生要求较高的区域建筑物（造型、制芯工段）应设置在主导频率风向的上风 侧。考生依据下表，可做明显对比适当降低记忆难度。

污染较小的造型、制芯工段

最小频率风向的下风侧 主导频率风向的上风侧

污染较大的铸造、清砂、落砂车间

最小频率风向的上风侧 主导频率风向的下风侧

2.关键词类考点和理解记忆类考点

此类考点往往只需要考生注意选项中的关键词，针对类似考点，本书釆用关键词突击记 忆法，下表以特种设备起重机械为例。

制动器

常闭式制动器，经常处于合闸状态

起重量限制器

桥架式起重机

起重力矩限制器

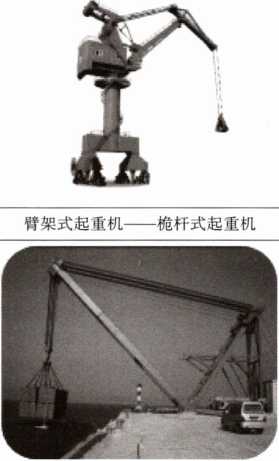

臂架式起重机

起升高度限制器

吊钩滑升到极限位置切断电路停车，合闸时只能下降

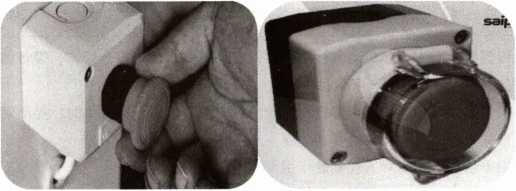

紧（应）急停止开关

紧急情况下迅速切断动力回路总电源

联锁保护装置

防止两处同时都能操作

偏斜显示装置

跨度等于或超过40m的装卸桥和门式起重机

抗风防滑装置

露天工作于轨道的起重机：夹轨器、锚定装置和铁鞋

防碰撞装置

多台起重机同时作业

电缆卷筒终端限位装置

电缆长度小于起重机运行轨道的长度时

防止臂架向后倾翻装置

柔性钢丝绳牵引吊臂进行变幅的起重机（液压变幅除外）

Il Vl

第一章机械安全技术

第一节机械安全基础知识

考点一：机械基本概念

考点二： 机械分类*

考点三：机械使用过程中的危险有害因素★★

考点四：机械危险部位及其安全防护措施★★★

考点五：实现机械安全的途径与对策措施* ★ ★

第二节金属切削机床及砂轮机安全技术

考点一：金属切削机床存在的主要危险*

考点二：安全要求和安全技术措施* ★ ★

考点三：砂轮机安全技术***

第三节冲压剪切机械安全技术

考点一： 冲压事故分析**

考点二：压力机作业区的安全保护★★★

考点三：剪板机安全技术简介★★

第四节木工机械安全技术

考点一：木材加工特点和危险因素

考点二：木工机械安全技术措施

考点三：木工平刨床安全技术

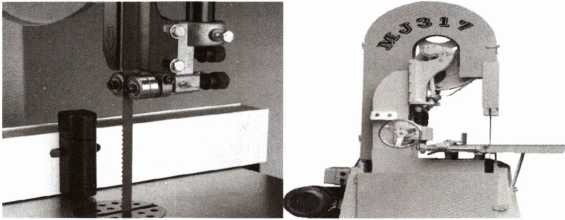

考点四：带锯机安全技术

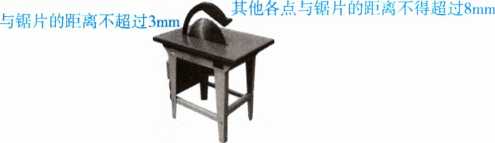

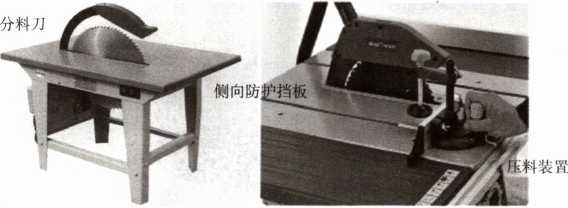

考点五：圆锯机安全技术

第五节铸造安全技术

考点一：铸造作业危险有害因素

考点二：铸造作业安全技术措施

第六节锻造安全技术

考点一：锻造的危险有害因素

考点二：锻造安全技术措施

第七节安全人机工程

考点一：人的特性**

考点二：机械的特性和人机特性比较* ★ ★

考点三：人机系统和人机作业环境* ★ ★

同步习题强化训练

第二章电气安全技术

第一节电气事故及危害

考点：触电事故要素'*''**

第二节 触电防护技术

考点一：绝缘、屏护和间距***

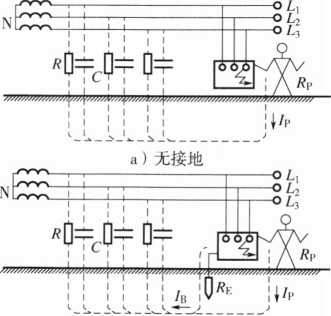

考点二：保护接地和保护接零***

考点三：双重绝缘、安全电压和漏电保护***

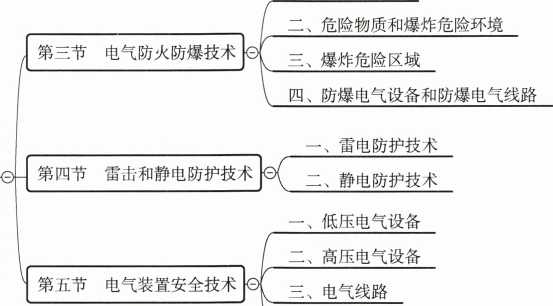

第三节电气防火防爆技术

考点一：电气引燃源★

考点二：危险物质和爆炸危险环境★★

考点三：爆炸危险区域★★★

考点四：防爆电气设备和防爆电气线路**

第四节雷击和静电防护技术

考点一：雷电防护技术★★

考点二：静电防护技术***

第五节 电气装置安全技术

考点一：低压电气设备★★★

考点二：高压电气设备★

考点三：电气线路**

考点四：电气安全检测仪器★★

同步习题强化训练

第三章特种设备安全技术

第一节特种设备的基础知识

考点一：特种设备的基本概念★★

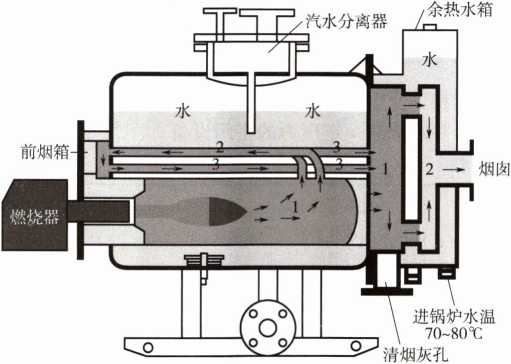

考点二：锅炉基础知识***

考点三：压力容器基础知识★★

考点四：压力管道基础知识★★

考点五：起重机械基础知识***

第二节特种设备事故类型

考点一：锅炉事故***

考点二：压力容器事故★★

考点三：压力管道事故★

考点四：起重机械事故***

第三节锅炉安全技术

考点一：锅炉使用安全管理

VN

考点二：锅炉安全附件★★

考点三：锅炉使用安全技术***

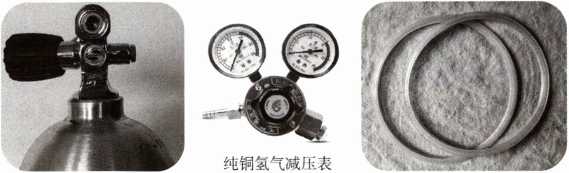

第四节气瓶安全技术

考点一：气瓶概述*

考点二：气瓶充装**

考点三：充装站对气瓶的日常管理★★

第五节压力容器安全技术

考点一：压力容器使用安全管理

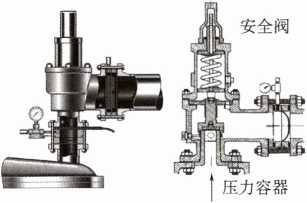

考点二：压力容器安全附件及仪表★★

考点三：压力容器使用安全技术^

第六节压力管道安全技术

考点：压力管道安全附件及仪表★★

第七节起重机械安全技术

考点一：起重机械使用安全管理**

考点二：起重机械安全装置★★★

考点三：起重机械使用安全技术***

第八节 场（厂）内专用机动车辆安全技术

考点一：场（厂）内专用机动车辆涉及安全的主要部件**

考点二：场（厂）内专用机动车辆使用安全技术**

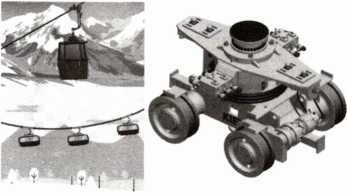

第九节客运索道安全技术

考点一：客运索道应具备的安全装置★

考点二：客运索道使用安全技术*

第十节大型游乐设施安全技术

考点：大型游乐设施的安全装置★

同步习题强化训练

第四章防火防爆安全技术.................................................&唉

第一节火灾爆炸事故机理......................................∙∙-∙zZ∙.¾

考点一：燃烧与火灾*** ............................MiX............r

考点二：爆炸'*"'** ...............................yΓ∙∙∙⅜∫⅛>∙'i W...... ∙ -W •<}

第二节 防火防爆技术 ..............................螳金"以..g.q芯刍.

考点一：火灾爆炸预防基本原则★ ★  二;..............，.…J•疽

考点二：点火源及其控制★★★ ...................j∙ ∙x

考点三：爆炸控制★★★ ..............……：,.

考点四：防火防爆安全装置及技术***  .........V-

第三节 烟花爆竹安全技术 .......................∙⅛∙T∙∙∙'

N 1 考点一：概述★★

考点二：烟花爆竹基本安全知识★★ ★

第四节民用爆炸物品安全技术

考点：民用爆炸物品生产安全基础知识★★

第五节消防设施与器材

考点一：消防设施* （按照GB 50116—2013）

考点二：消防器材***

同步习题强化训练

第章危险化学品安全基础知识

第一节危险化学品安全的基础知识

考点一：危险化学品的概念及类别划分"***

考点二：危险化学品的主要危险特性★★

考点三：化学品安全技术说明书和安全标签的内容及要求★★

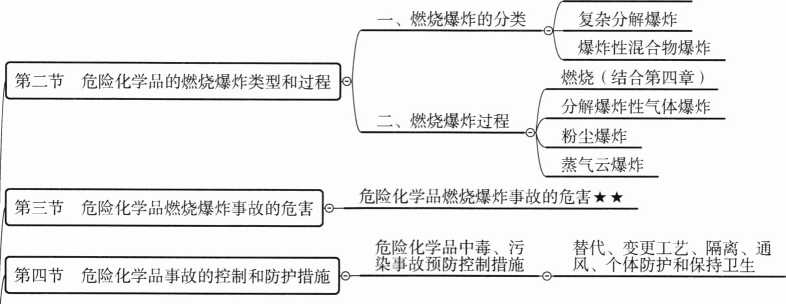

第二节危险化学品的燃烧爆炸类型和过程

考点一：燃烧爆炸的分类*

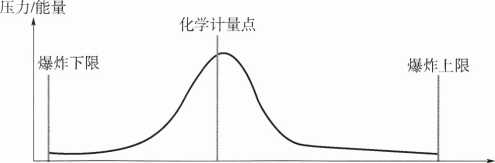

考点二：燃烧爆炸过程★★

第三节危险化学品燃烧爆炸事故的危害

考点：危险化学品燃烧爆炸事故的危害★★

第四节危险化学品事故的控制和防护措施

考点：危险化学品中毒、污染事故预防控制措施★★★

第五节 危险化学品储存、运输与包装安全技术

考点一：危险化学品储存的基本要求★ ★

考点二：危险化学品运输安全技术与要求★ ★

考点三：危险化学品包装安全要求★★

第六节危险化学品经营的安全要求

考点一：危险化学品经营企业的条件和要求★★

考点二：剧毒化学品、易制爆危险化学品的经营★★

第七节泄漏控制与销毁处置技术

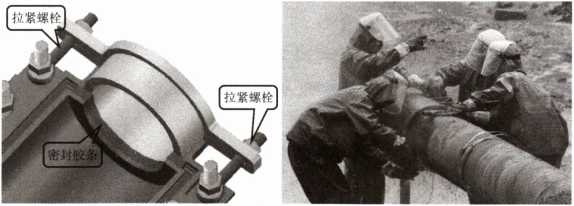

考点一：泄漏处理及火灾控制***

考点二：废弃物销毁★★

第八节危险化学品的危害及防护

考点一：腐蚀性危险化学品

考点二：放射性危险化学品的危险特性

考点三：劳动防护用品选用原则★★★

同步习题强化训练

Ii ×

第一章机械安全技术

※本章导学

本章主要讲述机械设备的概念、分类，包括常见金属成型设备、切削设备、木工加工设 备的本质化安全设计及安全防护措施，依据人机工程学原理阐述人机特性及人机系统划分。 本章考点分值在18分左右，整体难度偏低且极少涉及超纲及冷门考点，建议考生在理解机 械设备的设计原理的基础上灵活应用，尽可能取得高分。其中，“金属成型技术一一锻造安 全技术、铸造安全技术”篇幅少，知识点集中，一般以单选题方式出现；“木工加工技 术——木工平刨床、木工圆锯机和木工带锯机”和“金属切削和剪切设备——砂轮机、冲 压机和剪板机”考查形式多变，尤其木工平刨床、圆锯机和砂轮机，常在其他安全、建筑 施工安全等专业实务科目中以案例分析题题型出现，要求考生结合背景资料回答案例问答 题，所占分值较大，考生应当着重学习。“人机工程学——人机特性和人机系统”为历年固 定考点，通常以人机特性比较、机械功能划分为常规考点。

※本章考情分析
※思维导图

第一章 机械安全技术


第一节机械安全基础知识


；本概念

.、顶械分类

三、机撇使用过程中的危险有害因素 \四、机械危险部位及其安全防护措施 \五、实现机械安全的途径与对策措施


第一章机械安全技术

2022 年

2021 年

2020 年

单选题

多选题

单选题

多选题

单选题

多选题

第一节机械安全基础知识

2分

2分

2分

3分

第二节金属切削机床及砂轮机安全技术

2分

2分

2分^~

1分

2分

第三节冲压剪切机械安全技术

］分-

2分

1分

］分

第四节木工机械安全技术

1分

2分

1分

第五节铸造安全技术

1分

1分

2分*

Z 1分

第六节锻造安全技术

2分

1分

,________________________________________________________________________________________________________________________________________________________

分

2分

第七节安全人机工程

5分

5分y

5 K ¾

J 3分/

2分

合计

16分

τ⅛

% '_

第二节金属切削机床及砂轮机安全技术


一、 金属切削机床存在的主要危险

二、 安全要求和安全技术措施

三、 砂轮机安全技术


第一章 机械安全技术


<≡>


※核心考点

一、冲压事故分析 第三节 冲压剪切机械安全技术［θ］ 二、压力机作业区的安全保护 ----------------V三、剪板机安全技术简介


, ~、木材加工特点和危险因素

［二、木工机械安全技术措施—

V第四节木工机械安全技术I©—三' 木工平刨床安全技术


\四、带锯机安全技术

L________________________

［五、圆锯机安全技术

,一、铸造作业危险有害因素

'第五节铸造安全技术

«二、铸造作业安全技术措施—

i_____________ _、锻造的危险有害因素

H第六节锻造安全技术

Q（二、锻造安全技术措施


/ 一、人的特性

"，卄F , S "二、机械的特性和人机特性比较 第七节 安全人机工程 Ot-------—--------

-----------E三、人机系统和人机作业环境


第一节机械安全基础知识
考点一：机械基本概念

机械定义：可运动（动设备）。

机械安全是指在机械生命周期所有阶段，由组成机械的各部分及整机的安全状态、人的 安全行为、人一机的和谐关系来保证。

考点二：机械分类*

机械类型

定义

设备举例

动力机械

用作动力来源的机械

电动机、内燃机、蒸汽机

金属切削机械 （关键词：床）

对机械零件的毛坯进行金属切削加工的 机械

车床、钻床、镇床、磨床、齿轮加工机床、 螺纹加工机床、铳床、刨床、拉床、电加工 机床、锯床和其他机床

（续）

机械类型

定义

设备举例

金属成型机械

除金属切削机械以外的金属加工机械

锻造机械、铸造机械

交通运输机械

长距离载人和物的机械

汽车、火车、船舶和飞机

起重运输机械

一定距离内运移货物或人的机械

起重机、运输机、升降机、卷扬机

工程机械

（关键词：施工）

土石方施工工程、路面建设与养护、流动 式起重装卸作业和各种建筑工程等综合性机 械化施工工程所必需的机械装备

挖掘机、铲运机、工程起重机、压实机、 打桩机、钢筋切断机、混凝土搅拌机、路面 机、凿岩机、线路工程机械以及其他专用工 程机械等

农业机械

用于农、林、牧、副、渔业等生产的机械

拖拉机、林业机械、牧业机械和渔业机械

轻工机械

用于轻工、纺织等部门的机械

纺织机械、食品加工机械、印刷机械、制 药机械、造纸机械

通用机械

广泛用于工农业生产各部门、科研、国防 和生活中的机械

泵、风机、压缩机、阀门、真空设备、分 离机械、减（变）速机、干燥设备、气体净 化设备

专用机械

生产中所特有的机械

冶金机械、采煤机械、化工机械、石油机械

考点分析：本知识点考试题型多为单选题，要求考生依据题干背景划分具体机械设备的 分类应用，建议考生尽量记忆上述分类中出现的具体机械设备的例子，重点掌握起重运输机 械、工程机械、通用机械和专用机械。

［2018年真题】凡土石方施工工程、路面建设与养护、流动式起重装卸作业和各种建筑 工程等综合性机械化施工工程所必需的机械装备通称为工程机械。下列机械装备中，属于工 程机械的是（ ）o

A.卷扬机 B.拖拉机 C.压缩机 D.挖掘机

【答案】D

【解析］卷扬机属于起重运输机械；拖拉机属于农用机械；压缩机停亍务字机械；挖掘 机属于工程机械，故选项D满足题意。

【模拟题】机械利用各部件之间具有确定的相对运动完成特＜'⅛⅛⅛⅜,野映械设 备的适用范围通常将机械设备分为十大类，下列机械设备分箋*均.,

零件的磨削、去毛刺及清理

【答案】D

【解析】砂轮机属于切削机械，选项A错误；流动式起重机属于起重机械，选项B错 误；浮游选矿机属于专用机械，通常用于各类有色金属、黑色金属的粗选分离，选项C 错误。

考点三：机械使用过程中的危险有害因素★★

机械性危险因素

特点一一实质性接触、有形伤害（血）


非机械性危险因素

特点——非实质性接触、无形伤害


挤压、剪切、碰撞、切割或切断、缠绕、碾压、吸入或 卷入、冲击、刺伤或刺穿、摩擦或磨损、抛出、绊倒和跌 落、高压流体喷射等危险。例如：①形状或表面特性； ②相对位置；③动能；④势能；⑤质量和稳定性；⑥机械 强度不够导致的断裂或破裂；⑦坍塌、土岩滑动掩埋窒息 危险等

电气危险（如电击、电伤）、温度危险（如灼烫、冷 冻）、噪声危险、振动危险、辐射危险（如电离辐射、非 电离辐射）、材料和物质产生的危险、未履行安全人机工 程学原则而产生的危险等



考点分析：本知识点将机械使用过程中的危险有害因素分为机械性危险因素和非机械性 危险因素两大类，整体难度不大但存在明显易错陷阱。请考生注意和《企业职工伤亡事故 分类》（GB 6441-1986）的异同，注意题干的表达形式。

【2020年真题】机械使用过程中的危险可能来自机械设备和工具自身、原材料、工艺方 法和使用手段等多方面，危险因素可分为机械性危险因素和非机械性危险因素。下列危险因 素中，属于非机械性的是（  ）。

A,挤压         B.碰撞         C.冲击         D.噪声

【答案】D

【解析】非机械性危险因素主要包括电气危险（如电击、电伤）、温度危险（如灼烫、 冷冻）、噪声危险、振动危险、辐射危险（如电离辐射、非电离辐射）、材料和物质产生的 危险、未履行安全人机工程学原则而产生的危险等。选项ABC都属于机械性危险因素。

【模拟题】机械使用过程中的危险可能来自机械设备和工具自身、原材料、工艺方法和 使用手段等多方面，危险因素可分为机械性危险因素和非机械性危险因素。某木器加工车间 因积尘导致粉尘爆炸，现场烟尘弥漫、火势迅猛。针对上述背景，试分析事故现场人员可能 遭受的危险因素包括（  ）。

C.机械性危险因素和非机械性危险因素 D.其他爆炸、火灾

【答案】C

【解析】机械使用过程中的危险可能来自机械设备和工具自身、原材料、工艺方法和使 用手段等多方面，危险因素可分为机械性危险因素和非机械性危险因素。

【模拟题】机械使用过程中的危险可能来自机械设备和工具自身、原材料、工艺方法和使 用手段等多方面，危险因素可分为机械性危险因素和非机械性危险因素。某金属铸造车间拟利 用手持式砂轮机对成型铸件进行表面清理作业，下列说法中正确的有（  ）。

【答案】AC

【解析】手持式砂轮机属于手持式机械设备，作业中的噪声振动易导致噪声聋、手臂振 动病，属于非机械性伤害，选项B错误；手持式砂轮机因作业中产生大量金属颗粒物粉尘 易导致粉尘爆炸，属于非机械性伤害，选项D错误；手持式砂轮机作业过程中可能同时存 在机械性伤害和非机械性伤害，选项E错误。

考点四：机械危险部位及其安全防护措施★★★

生产操作中，机械设备的运动部分是最危险的部位，机械设备按照其运动方式可分为：

依据新版教材及相关机械制造场所安全规范要求，针对上述危险区域(可动部件)应 进行全面封闭，仅保留必要的工作面。

（续）

示例

危险部位

防护要求

••皂-F七：…：ri

牵引根

安装钳形防护条

（注意：非工作面设置钳形防护条）

'备

轴流风扇

开放式叶片是危险的，需要使用防护网来进行 防护

l25W ®»T'22SM« -..„

径流通风机

进风口应该被一定长度的导管所保护，并且其入 口应覆盖防护网

啮合齿轮

暴露的齿轮应使用固定式防护罩进行全面的保护

如辐轮   嘅票蠶片

⅞

C）使用弹簧离合器的有辐轮

旋转有辐轮

可以利用一个金属盘片填充有辐轮来提供防护， 也可以在手轮上安装一个弹簧离合器，使轴能够自 由转动

n≡∑w

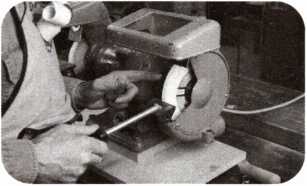

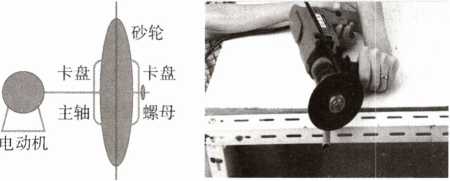

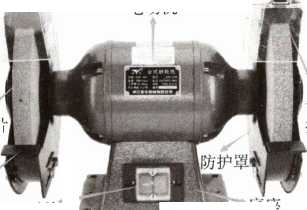

砂轮机

除了其磨削区域附近，均应加以密闭来提供防护

:

PElɪ =

O

k一

旋转的刀具

旋转的刀具应该被包含在机器内部

Γr '

飢織安全技术

关联类考点——关键数字对比记忆：0.5m。

（1） 当其运动平板（或者滑枕）达到极限位置时，平板的端面和固定结构的间距不能 小于50OmmO

（2） 运动部件与运动部件之间、运动部件与静止部件之间，不应存在挤压危险和剪切 危险，否则应限定最小安全距离。

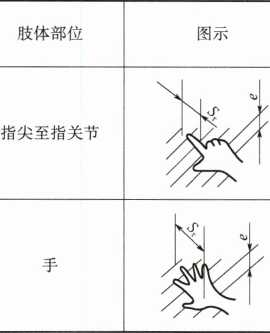

身体部位

最小间距∕mm

身体部位

最小间距∕mm

身体部位

最小间距∕mm

躯干

500

臂

120

腿

180

头部

300

手指

25

脚趾

50

注意：50Omm通常为中国成年男性肩宽，为防止设备及设备之间、设备与固定建(构) 筑物之间形成致死性的夹挤陷阱，通常将其之间的安全距离设定为50Omm以上。

转动和直线运动的危险部位

齿条和齿轮

应利用固定式防护罩将齿条和齿轮全部封闭起来

带传动

带传动的危险出现在带接头及带进入到带轮的部位。焊接金属网 是一种适用的防护，可采用金属骨架的防护网，与带的距离不应小 于 50mm

一般传动机构离地面2m以下，应设防护罩

但下列3种情况下，即使离地面2m以上也应防护：

  • 1) 带轮中心距之间的距离在3m以上

  • 2) 带宽度在15Cm以上

  • 3) 带回转的速度在9m∕min以上

ɪ

输送链和链轮

危险来自输送链进入到链轮处以及链齿。釆取的防护措施应能防 止接近链轮的链齿和输送链进入到链轮部位

关联类考点——关键数字对比记忆：2.0m。

注意：依据现行统计学规律，中国成年男性平均身高与臂展之和通常为2.0m, 2. Om以 下存在误触及的危险特性，故应设置安全防护装置。

【2020年真题】带传动的危险出现在带接头及带进入到带轮的部位，通常采用金属焊接 的防护网进行防护。下列带传动系统的防护措施中，符合安全要求的是(  )。

【答案】B

【解析】选项A错误，带传动安装了金属焊接的防护网，金属网与带的距离为35mm, 不符合要求，不应小于50mm；选项C错误，带传动机构离地面2m以下，带回转速度在 9m∕min以上，应设防护；选项D错误，传动机构离地面2m以上，带轮中心距在3m以上， 应设防护。

【2022年真题】机械设备的运动部分是最危险的部位，尤其是那些操作人员易接触的零部 件，下列针对不同机械设备转动部位的危险所采取的安全防护措施中，正确的是（ ）o

【答案】A

【解析】选项B错误，辗.式输送机应在驱动轴的下游安装防护罩；选项C错误，啮合齿 轮传动机构应采取全封闭型的防护装置；选项D错误，手持式砂轮机除了其磨削区域附近， 均应加以密闭来提供防护。

【模拟题】下列关于做直线运动的机械设备存在的危险有害因素说法中，正确的是（  ）。

【答案】B                                       /

【解析】选项A错误，砂带机的砂带应该向远离操作者的方向运动/:光宜旻有止逆装 置，仅将工作区域暴露出来；选项C错误，当其运动平板（或者枣地 ⅛⅛⅛限位置时， 平板的端面和固定结构的间距不能小于50Omm ；选项D错误，配事块'必>⅛其荃部”慫加以 封闭，直到地面或者机械的固定配件处。          ∕⅛∖ %〈丿 CKe

【模拟题】旋转机械的运动部分是最容易造成卷入危部部位。为此，籃知V不同类型 的机械采取不同的防护措施以减少卷入危险的发生。产J针对机械转动部位刽労卷入措施的 要求中，正确的是（   ）。               ∕<><Z

【答案】B

【解析】转动轴(无凸起部分)。通过在光轴的暴露部分安装一个松散的、与轴具有 12mm净距的护套来对其进行防护，护套和轴可以相互滑动；報•式输送机(辂轴交替驱动) 应该在驱动轴的下游安装防护罩；如果所有的辑轴都被驱动，将不存在卷入的危险，故无须 安装防护装置。

考点五：实现机械安全的途径与对策措施★★★

“三步法”消除或减小风险，按下列顺序选择安全措施

本质安全设计措施

直接安全技术措施，消除或减小相关的风险

安全防护措施

间接安全技术措施

使用安全信息____

提示性安全技术措施

以电动车——交通运输机械为例：

考虑到高速行驶状态下的电动车对操作者本人和行人均构成严重安全隐患，故按照现行方针政策要求：

本质安全化一一限定电动机的转速(行驶速度)

安全防护措施一一安全防护装置(外壳、超速停驶)

使用安全信息——警示信息(严禁未成年人操作)

(-)采用本质安全技术

合理的结构形式         :

限制机械应力以保证足够的抗破坏能力

使用本质安全的工艺过 程和动力源

  • (1) 爆炸环境中的动力源。应釆用全气动或全液压控制操纵机构，或采用“本质安全” 电气装置，避免一般电气装置容易出现火花而导致爆炸的危险

  • (2) 采用安全的电源。电气部分应符合有关电气安全标准的要求，防止电击、短路、 过载和静电的危险

  • (3) 防止与能量形式有关的潜在危险

  • (4) 改革工艺控制有害因素

控制系统的安全设计

材料和物质的安全性

可靠性设计

典型的机械设备就是民 航飞机：

  • (1) 加倍冗余和多样 化一一发动机

  • (2) 自动化驾驶

机械设备要尽量少出故 障(可靠性)

  • (1) 使用可靠性已知的安全相关组件

  • (2) 关键组件或子系统加倍(冗余)和多样化设计。当一 个组件失效时，另一个组件或其他多个组件能继续执行各自 的功能，保证安全功能继续有效。采用多样化的设计或技 术，避免共因失效或共模失效

  • (3) 操作的机械化或自动化设计

岀了故障要容易修复

(维修性)

机械设备的维修性设计

  • 1) 将维护、润滑和维修设定点放在危险区之外

  • 2) 检修人员接近故障部位进行检查、修理、更换零件等 维修作业的可达性，即安装场所可达性、设备外部的可达 性、设备内部的可达性

  • 3) 零、组部件的标准化与互换性

  • 4) 维修人员的安全

IilO

[2021年真题】本质安全设计措施是指通过改变机器设计或工作特性，来消除危险或减少 与危险相关的风险的安全措施。下列采用的安全措施中，属于本质安全措施的是（ ）o

C.设置保护装置 【答案】A


D.设置安全标志


【解析】消除或减小相关的风险，应按下列等级顺序选择安全技术措施，即“三步法”。 第一步：本质安全设计措施，也称直接安全技术措施，消除或减小相关的风险。此步是风险 减小过程中的第一步，也是最重要的步骤。

【2021年真题】机械产品设计应考虑维修性，以确保机械产品一旦出现故障，易发现、 易检修，下列机械产品设计要求中，不属于维修性考虑的是（  ）。

A.足够的检修活动空间          B.零部件的标准化与互换性

【答案】D

【解析】关键零部件的多样化设计属于机械设备的可靠性设计要求。

【2021年真题】维修性设计是指产品设计时从维修的观点出发，保证产品一旦出故障能 容易地发现并进行维修。产品维修性设计应考虑的主要因素有（  ）。

A.可达性                    B.可靠性

C.零部件的互换性             D.故障周期性

【答案】ACE

【解析】机械设备的维修性设计包括：①将维护、润滑和维修设定点放在危险区之外； ②检修人员接近故障部位进行检查、修理、更换零件等维修作业的可达性，即安装场所可达 性、设备外部的可达性、设备内部的可达性；③零、组部件的标准化与互换性；④维修人员 的安全。

【模拟题】某电力驱动的大型机械设备，因工艺需求周期性进出料，故作业面易发生夹 挤、剪切等机械伤害。针对上述题干背景为降低作业面的危险性，最合适的应对措施是 （ ）。 7

【答案】C                        二#企《 " .

【解析】依据题干背景，主要危险来源于设备的期啓，隹伤害，故将其玮:力源改为气动、 液动，并不能减低其危险特性，故选项A不满足要＜ζ∕½¼ B属于安全警示信息，属于实 现机械安全的对策途径之一，但依据题意最符合要求鬲夏选项C,属于安全防护措施；选项 D和题意无关。                            *   .■ '

（二）安全防护措施                  N1'

安全防护措施包括防护装置、保护装置及其他补充安全保护装置。

防护装置，通常为机械物理防护（物理防护外壳）。

保护装置，通常为敏感探测装置，当设备故障、人员操作失误，能主动停止设备或保证

设备低负荷运行。


补充安全保护装置，通常为急停按钮，故障状态下的 紧急停车。

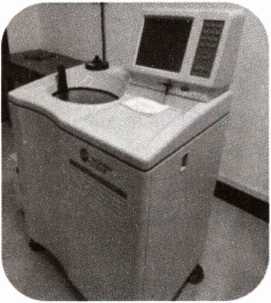

以大型分离器为例：

端盖，保证操作人员无法触及内部的高速旋转件—— 防护装置。

感应装置、敏感探测，当设备故障、偏心，在0.02S 内自动停止——保护装置。

紧急停止按钮，设备故障、人员操作失误，按下按钮, 设备能在0. 2s内停止一补充安全保护装置。

补充考点：依据现行规范上述所有安全防护措施均独 立对设备的安全运行起保护作用，不会因单一防护措施的故障而影响设备整体的使用安全。

考点分析：安全防护装置中防护装置的开口要求通常作为难点（超纲考点），不建议考 生背诵记忆表格，推荐以极限逻辑对比法应试。

应试技巧：极限逻辑对比法——安全防护装置的开口尺寸及安全距离。


开口 e/mm

安全距离Sr/mm

槽形

方形

圆形

6 <e≤8

N 20

N15

≥5

8 <e≤10

N 80

N25

≥20

10 <e≤12

NlOo

>80

N 80

12 <e≤20

N120

N120

N120

20<e≤30

N 850

N120

≥120


注：开口尺寸e表示方形开口的边长、圆形开口的直径和槽形开口的最窄处尺寸。

极限逻辑对比法：

（1） 当已经确定开口尺寸的前提下，安全距离一定是越大越好。

（2） 在同等开口尺寸的前提下，身体部位越大越安全、越小越危险（越小越需要重点 防护）。

[2015年真题】机械设备防护罩应采用封闭式结构，当现场需要采用安全防护网时，应 满足网眼开口尺寸和安全距离的要求。某车间机械设备安全防护网采用椭圆形开口，开口长 轴尺寸20mm、短轴尺寸13mm,与机械传动装置的安全距离为30mm,试确定该防护网能有 效防护的身体部位是（ ）O

【答案】B

【解析】当椭圆形开口短轴尺寸大于12. 5mm时，可防护人体的手掌、上肢。类似上述 真题，依据题干背景已确定实际开口尺寸，身体部位越大越能实现安全防护（不容易探 入），故上述选项中最大的身体部位就是上肢和手掌。

【模拟题】某化工车间拟采用轴流风机保证厂区内的通风换气，防止可燃气体浓度超 标，采用防爆型设备，其风管开口采用圆形开口防护网进行防护，开口直径25mmo考虑到 身体部位存在局部探入的危险性故应保证防护网至叶轮的安全距离，以下需重点防护的身体 部位应包括（   ）。

A.指尖                        B.手掌

E.脚掌

【答案】ABD

【解析】开口尺寸按照25mm确定属于圆形开口，存在局部探入危险性的身体部位应包 括指尖、脚趾和手掌。建议考生按照极限逻辑对比法，已确定开口尺寸的前提下身体部位越 小越容易探入危险区，故危险特性越大，则应重点防护。此外，本题属于多项选择题最少有 两个正确选项，故脚趾和指尖一定存在危险性。

补充：当上述安全防护装置失效、安全保护装置故障，仍能通过补充安全保护装置限制 机械。

[2019年真题】运动部件是金属切削机床安全防护的重点，当通过设计不能避免或不能 充分限制危险时，应采取必要的安全防护装置，对于有行程距离要求的运动部件，应设置 ( )o

C.超负荷保护装置             D.防挤压保护装置

【答案】A

【解析】运动部件在有限滑轨运行或有行程距离要求的，应设置可靠的限位装置。

[2020年真题】安全保护装置是通过自身结构功能限制或防止机器某种危险，从而消除 或减小风险的装置。常见种类包括联锁装置、能动装置、敏感保护装置、双手操作式装置、 限制装置等。关于安全保护装置功能的说法，正确的是(  )。

【答案】B

【解析】选项A错误，联锁装置是用于防止危险机器功能在特定条件下(通常是指只要 防护装置未关闭)运行的装置。选项B正确，限制装置是防止机器或危险机器状态超过设 计限度(如空间限度、压力限度、载荷限度等)的装置。选项C错误，能动装置是一种附 加手动操纵装置，与起动控制一起使用，并且只有连续操作时，才能使机器执行预定功能。 选项D错误，敏感保护装置是用于探测人体或人体局部，并向控制系统发出正确信号以降 低被探测人员风险的装置。

【模拟题】安全防护罩是预防机械伤害的常用装置，现场应用十分普遍。设计安全防护 罩必须全面考虑各项技术要求，下列技术要求中，错误的是(  )。

【答案】D

【解析】急停装置起动后应保持接合状态，在用手动重调之前应不可能恢复电路，故选 项D错误。

(Ξ)安全信息的使用★★★

安全信息的使用要求

类别包括标志、符号(象形图)、安全色、文字警告等；信号和警告装置；随机文件

使用原则

  • (1) 根据风险的大小和危险的性质：可依次采用安全色、安全标志、警告信号，直到警报器。图形 符号和安全标志应优先于文字信息

  • (2) 根据需要信息的时间：警告超载的信息应在负载接近额定值时，提前发岀警告信息

  • (3) 根据机器结构和操作的复杂程度

  • (4) 根据信息内容和对人视觉的作用采用不同的安全色

  • (5) 满足安全人机学的原则：应尽可能使用视觉信号

安全色

颜色

颜色含义

人员安全

机械/过程状况

红

危险/禁止

紧急

i

注意、警告     一

异常

绿

安全

正常

蓝

执行

强制性

安全标志分为禁止标志、警告标志、指令标志、提示标志

【模拟题】安全标志由图形符号、安全色、几何形状(边框)或文字构成，用以表达特 定安全信息，分为禁止标志、警告标志、指令标志、提示标志。针对木工加工作业的危险特 性，下列禁止标志设置正确的是(  )。



必须戴口罩

MUSt wear masks



C.机械设备处设置



A

当心机械伤人

BeCarefUI Of mechanical injury



禁止烟火


【答案】D

【解析】选项ABC设置正确，但是不属于禁止标志。


T?

第二节金属切削机床及砂勉机
金属切削机床存在的主要危险*'zz
、•、-


刀具与工件间的相对运动，切除多余的金属获得合格零件的机械加工为■法


机械危险

最主要的危险特性，通常由刀具的 形状特性或飞出物打击伤人


①卷绕和绞缠；②挤压、剪切和冲击；③引入或卷入、碾轧的危险；④飞 岀物打击的危险；⑤物体坠落打击的危险；⑥形状或表面特征的危险；⑦滑 倒、绊倒和跌落危险


（续）

①触电的危险（直接或间接触电）；②电气设备的保护措施不当：电气设 电气危险             备无短路保护或保护不当，电动机无过载保护或过载保护不当；③电气设备

引起的燃烧、爆炸危险

热危险

噪声危险

振动危险

辐射危险

物质和材料产生的危险

设计时忽视人机工程学产生的危险

故障、能量供应中断，机械零件破损及其他功能紊乱

安全措施错误、安全装置缺陷或定位不当

考点分析：关联性考点，常作为专业实务科目的案例分析题考点，要求考生依据题干背 景、案例背景识别存在的危险有害因素并提出正确的防护措施，选择合适的防护用具，建议 考生灵活应用。

【2021年真题】金属切削作业存在较多危险因素，包括机械危险、电气危险、热危险、 噪声危险等因素，可能会对人体造成伤害。因此，切削机床设计时应尽可能排除危险因素。 下列切削机床设计中，针对机械危险因素的是（  ）。

【答案】D

【解析】防止机械危险安全措施：有可能造成缠绕、吸入或卷入等危险的运动部件和传 动装置（如链传动、齿轮齿条传动、带传动、蜗杆传动、轴、丝杠、排屑装置等）应予以 封闭、设置防护装置或使用信息提示。通常传动装置采用隔离式防护装置，如齿轮、链传动 采用封闭式防护罩，带传动采用金属骨架的防护网，保护区域较大的范围采用防护栅栏。需 要人员近距离作业的操作区，刀具和运动部件的防护，应针对性采用符合要求的保护装置。 控制装置设置在危险区以外是对电气系统中控制系统的要求。友好的人机界面设计和工作位 置设计考虑操作者体位是为了满足安全人机学要求。

【2021年真题】切削机床存在机械、电气、噪声等多种危险因素，其中在操作过程中发 生飞出物造成的打击伤害属于机械伤害。下列切削机床作业危险产生的原因或部位中，可导 致飞出物打击伤害的有（ ）。

C.弹性元件的位能             D.液体的位能

【答案】BCDE

【解析】飞出物打击的危险。由于动能或弹性位能的意外释放，使失控物件飞甩或反弹 造成的伤害。危险产生原因和部位有：①失控的动能。机床零件或被加工材料/工件、运动 的机床零件或工件掉下或甩出；切屑(最易伤人是带状屑、崩碎屑)飞溅引起的烫伤、划 伤，以及砂轮的磨料和细切屑使眼睛受伤。②弹性元件的位能。如弹簧、带等的断裂引起的 弹射。③液体或气体位能。机床冷却系统、液压系统、气动系统由于泄漏或元件失效引起流 体喷射，负压和真空导致吸入的危险。

【2022年真题】挤压和剪切是金属切削机床可能存在的机械伤害，引起此类伤害的主要 危险因素是往复直线运动或往复摆动的零部件，关于金属切削机床存在挤压和剪切伤害的说 法，错误的是(   )0

A.刀具与刀座之间存在挤压       B.刀具与刀座之间存在剪切

C.主轴箱与立柱之间存在剪切      D.工作台与立柱之间存在挤压

【答案】D

【解析】金属切削机床存在的挤压危险包括：①工作台与墙或其他物体之间；②刀具与 刀座之间；③刀具与夹紧机构或机械手之间等。剪切危险包括：①工作台与滑鞍之间；②滑 鞍与床身之间；③主轴箱与立柱之间；④刀具与刀座之间。

考点二：安全要求和安全技术措施★★★

机床结构

  • (1) 稳定性。机床的外形布局应确保具有足够的稳定性，不应存在按规定使用机床时意外 翻倒、跌落或移动的危险

  • (2) 机床外形。可接触的外露部分不应有可能导致人员伤害的锐边、尖角和开口；机床的 凸出、移动、分离部分采取安全措施，防止产生磕伤、碰伤、划伤、剛伤的危险

运动部件

  • (1) 缠绕、吸入或卷入危险的运动部件和传动装置应予以封闭、设置防护装置或使用信息 提示。如齿轮、链传动釆用封闭式防护罩，带传动采用金属骨架的防护网，保护区域较大的 范围采用防护栅栏

  • (2) 凡在作业上方有物料传输装置、带传动装置以及上方可能有坠落物件的下方，应设置 防护廊、防护棚、防护网等防护

  • (3) 运动部件与运动部件之间、运动部件与静止部件之间，不应存在挤压危险和剪切危险， 否则应限定避免人体各部位受到伤害的最小安全距离或按有关规定采用防止挤压、剪切的保 护装置

身体部位

最小间距

身体部位

最小间距

身体部位

最小间距

身体

5 OOmm

臂

12Omm

腿

18Omrn

头部

30Omm

手指

25 mm

脚趾

50mm

  • (4) 运动部件在有限滑轨运行或有行程距离要求的，应设置限位装置

  • (5) 对于有惯性冲击的机动往复运动部件，应设置缓冲装置

  • (6) 对于可能超负荷(压力、起升量、温度等)发生部件损坏而造成伤害的，应设置超负 荷保护装置

  • (7) 运动中可能松脱的零部件必须采取有效措施加以紧固，防止由于起动、制动、冲击、 振动而引起松动、脱离、甩出

  • (8) 对于单向转动的部件应在明显位置标出转动方向，防止反向转动导致危险(止逆装置)

  • (9) 运动部件不允许同时运动时，其控制机构应联锁，不能实现联锁的，应在控制机构附 近设置警告标志，并在说明书中加以说明

夹持装置

(刀具夹持装置)


平衡装置


排屑防喷溅措施


电气系统


关键词--联锁

易错点分析：机床运转时，工件夹紧装置不应动作。依据相关规范要求，本条要求设备运 转期间夹持装置既不能进行夹紧也不能进行放松动作

[2019年真题】运动部件是金属切削机床安全防护的重点，当通过设计不能避免或不能 充分限制危险时，应采取必要的安全防护装置，对于有行程距离要求的运动部件，应设置 (      )o

C.超负荷保护装置             D.防挤压保护装置

【答案】A

【解析】运动部件在有限滑轨运行或有行程距离要求的，应设置可靠的限位装置。

[2020年真题】金属切削机床作业存在的机械危险多表现为人员与可运动部件的接触伤 害。当通过设计不能避免或不能充分限制机械危险时，应采取必要的安全防护措施，下列防 止机械危险的安全措施中，正确的有（  ）0

【答案】ABDE

【解析】选项A,有可能造成缠绕、吸入或卷入等危险的运动部件和传动装置（如链传 动、齿轮齿条传动、带传动、蜗轮传动、轴、丝杠、排屑装置等）应予以封闭、设置防护 装置或使用信息提示。选项B,运动部件在有限滑轨运行或有行程距离要求的，应设置可靠 的限位装置。选项C,运动部件不允许同时运动时，其控制机构应联锁，不能实现联锁的， 应在控制机构附近设置警告标志，并在说明书中加以说明。选项D,对于有惯性冲击的机动 往复运动部件，应设置缓冲装置。选项E,运动中可能松脱的零部件必须采取有效措施加以 紧固，防止由于起动、制动、冲击、振动而引起松动、脱离、甩出。

【模拟题】夹持装置应确保不会使工件、刀具坠落或甩出，下列关于夹持装置的说法 中，正确的是（   ）。

【答案】D                                    /

【解析】机动夹持装置夹紧过程的结束应与机床运转的开始相联锁;/糞费冀置的放松应与 机床运转的结束相联锁；机床运转时，工件夹紧装置不应动作；未鹽懐嘲尽知零力时，工 件驱动装置不应动作。工件夹紧力低于安全值或超过允许值时，珍L粤动装置'应餞囈止。

【模拟题】金属切削机床是生产制造型工厂中同时具WA《专料飞出物 打击伤害的多种机械伤害因素于一体的机械设备，因此殡妥帖的安全曲'护矗。下列关于 机床的基本防护措施的说法中，正确的有（   ）年文 * I ,^ ,ʌ'J

【答案】DE

【解析】对于有惯性冲击的机动往复运动部件，应设置缓冲装置；对于单向转动的部件 应在明显位置标出转动方向，防止反向转动导致危险；油雾浓度最大不超过5mg∕m3,粉尘 浓度最大值不超过10mg∕ m3 O

考点三：砂轮机安全技术★★★

砂轮装置由砂轮、主轴、卡盘和防护罩共同组成

砂轮主轴端部螺纹满足防松脱的紧固要求，旋向与砂轮工作时旋转方向相反，砂轮 机标明砂轮的旋转方向；端部螺纹足够长，保证螺母旋入压紧；主轴螺纹部分延伸到 紧固螺母的压紧面内，但不得超过砂轮最小厚度内孔长度的1/2 (h>H∕2)

砂轮主轴



一般用途的砂轮卡盘直径不得小于砂轮直径的1/3,切断用砂轮的卡盘直径不得小 于砂轮直径的1/4；卡盘结构应均匀平衡，各表面平滑无锐棱，夹紧装配后，与砂轮 接触的环形压紧面应平整，不得翘曲；卡盘与砂轮侧面的非接触部分应有不小于 1. 5 mm的间隙

砂轮卡盘


砂轮机的

安全要求



切断用砂轮

卡盘直径不得小于砂轮直径的1/4

打磨用砂轮

卡盘直径不得小于砂轮直径的1/3 由圆周构件和两侧面构件组成，留有一定形状的开口

在砂轮安装轴水平面的上方，在任何情况下防护罩开口角度都应不大于65°

砂轮防护罩




此外，砂轮机的操作要求属于专业实务课案例分析考点，通常要求考生识别砂轮机的危 险有害因素并制定具体的操作规程，建议考生适当记忆背诵。

【2020年真题】砂轮装置由砂轮、主轴、卡盘和防护罩组成，砂轮装置的安全与其组成 部分的安全技术要求直接相关。关于砂轮装置各组成部分安全技术要求的说法，正确的是 （ ）。

【答案】C

【解析】选项A错误，砂轮主轴端部螺纹应满足防松脱的紧固要求，其旋向须与砂轮工 作时旋转方向相反。选项B错误，一般用途的砂轮卡盘直径不得小于砂轮直径的1/3,切断 用砂轮的卡盘直径不得小于砂轮直径的1/4。选项D错误，砂轮防护罩的总开口角度应不大 于90。如果使用砂轮安装轴水平面以下砂轮部分加工时，防护罩开口角度可以增大到125。。 而在砂轮安装轴水平面的上方，在任何情况下防护罩开口角度都应不大于65。。

【2021年真题】砂轮机借助高速旋转砂轮的切削作用除去工件表面的多余层，其操作过 程容易发生伤害事故。无论是正常磨削作业、空转试验还是修整砂轮，操作者都应站在砂轮 机的（    ）。

A.正后方                    B,正前方

C.斜后方                    D.斜前方

【答案】D

【解析】无论是正常磨削作业、空转试验还是修整砂轮，操作者都应站在砂轮的斜前方 位置，不得站在砂轮正面。

【模拟题】砂轮机的砂轮质脆易碎、转速高、容易发生伤人事故。对下图所示砂轮机进

)o


行例行安全检查，下列检查记录中，符合安全要求的有(

【答案】DE

【解析】砂轮主轴端部螺纹满足防松脱的紧固要求，旋向与砂轮工作时旋转方向相反， 砂轮机标明砂轮的旋转方向；一般用途的砂轮卡盘直径不得小于砂轮直径的1/3,故卡盘直 径不应小于100mm；砂轮防护罩的总开口角度应不大于90。，如果使用砂轮安装轴水平面以 下砂轮部分加工时，防护罩开n角度可以增大到125OO

【模拟题】砂轮机是机械加工厂最常用的机械设备之一，其主要附件砂轮硬度高、质 脆，易磨损绷断导致机械事故。针对某次检查中发现该厂Ioin (Iin ≈25.4mm)砂轮均无法 核对其特性但目测无明显缺陷，针对该批次砂轮应采取的措施是(  )0

【答案】D

【解析】通过标记核对砂轮的特性是否符合使用要求、砂轮与主轴尺寸是否相匹配。在 砂轮没有标记或标记不清，无法核对、确认砂轮特性的情况下，不管是否有缺陷，均不可 使用。

第三节冲压剪切机械安鎧西


考点一：冲压事故分析★★



考点分析：冷门考点，不建议考生背诵，但应结合实现机械安全的“三步法”理解 为主。

【案例分析题】某机械厂设计冲压机时拟采取下列安全技术措施，分别为：①合理设计 冲压模具，设置滑块小行程，保证操作人员任意身体部位不存在探入危险性；②配置手用工 具辅助送料，尽量降低操作人员操作频次；③送料口处涂刷红色油漆，安全示警；④提高设 备的自动化水平，代替人工送、取料。

依据上述案例背景，试针对上述安全技术措施的优先性进行正确排序：

①合理设计冲压模具，设置滑块小行程，保证操作人员任意身体部位不存在探入危险 性——本质化安全设计；④提高设备的自动化水平，代替人工送、取料——安全防护措施； ②配置手用工具辅助送料，尽量降低操作人员操作频次——安全保护措施；③送料口处涂刷 红色油漆，安全示警。

[2018年真题】使用冲压剪切机械进行生产活动时，存在多种危险有害因素并可能导致 生产安全事故的发生。在冲压剪切作业中，常见的危险有害因素有(  )。

【答案】D

【解析】冲压作业过程中无辐射危害、尘毒危害和粉尘危害。

[2019年真题】冲压机是危险性较大的设备，从劳动安全卫生角度看，冲压加工过程的 危险因素来自机电、噪声、振动等方面。下列冲压机的危险有害因素中，危险性最大的是 (     )o

【答案】C

【解析】压力机(包括剪切机)是危险性较大的机械，从劳动安全卫生角度看，压力加 工的危险因素有机械危险、电气危险、热危险、噪声危害、振动危害(对作业环境的影响 很大)、材料和物质危险以及违反安全人机学原则导致危险等，其中以机械伤害的危险性 最大。

考点二：压力机作业区的安全保护★★★

操作控制系统包括离合器、制动器和脚踏或手操作装置

制动器和离合器是操纵曲柄连杆机构的关键控制装置，离合器与制动器工作异常，会导致滑块 运动失去控制，引发冲压事故

补充考点：离合一制动系统


驳，在允许时间内停止

重要考点：严禁使用带式制动器，主要因为冲压机的惯

性冲击力比较大易导致带式制动器打滑、绷断而形成二次 事故

安全防护装置应具备以下安全功能之一：①在滑块运行期间，人体的任一部分不能进入工作危险 区；②在滑块向下行程期间，当人体的任一部分进入危险区之前，滑块能停止下行程或超过下死点

压力机工作过程中需要从多个侧面接触危险区域，应为各侧面安装相同等级的安全防护装置

危险区开口小于6mm的压力机可不配置安全防护装置

在投光器和接收器二者之间形成光幕将危险区包围，或将光幕设在通往危 险区的必经之路上

拉(推或拨)手式安全装置属于机械式安全装置，可防止操作者双手误入 危险区

拉(推或拨) 手式安全装置



安全操作附件


安全操作附件是指在压力机主机以外，为用户安全操作额外提供的手用操作 工具



消减冲模危

险区的措施




其他保护措施


超载保护装置

压力机应装备超载保护装置

安全支撑装置

压力机在调整模具或维修时，将支撑装置作为支撑，置于模具空间内，防 止滑块或模具部件移动、下落

紧急停止按钮

必须装设红色紧急停止按钮，该装置在供电中断时，应以不大于0.2OS的 时间快速制动


（续）

其他保护措施

安全监控、显示

装置

应根据安全运行、操作的需要设置安全监督、控制、显示装置

防松措施

压力机上所用的螺栓、螺母、销针等紧固件和弹簧，因其破坏、失效、松 脱会导致意外或零部件移位、跌落时，必须采取防松措施

解救被困人员

提供解救在模区被困人员的措施，如辅助驱动装置、手动旋转飞轮的开口

考点分析：本考点属于历年必考点，考生应重点掌握操作控制系统、双手操作装置、光 电保护装置的安全设计要求。此外，建议考生2023年度重点关注消减冲模危险区的措施。

[2019年真题】压力机危险性较大，其作业区应安装安全防护装置，以保护暴露于危险 区人员的安全。下列安全防护装置中，属于压力机安全保护控制装置的是（  ）。

【答案】C

【解析】安全保护装置包括活动、固定栅栏式、推手式、拉手式等。安全保护控制装置 包括双手操作式、光电感应保护装置等。

[2018年真题】离合器是操纵曲柄连杆机构的关键控制装置，在设计时应保证（ ）o

【答案】D

【解析】制动器和离合器应保证任一零件的失效，不能使其他零件快速产生危险的联锁 失效。刚性离合器以刚性金属键作为接合零件，但不能使滑块停止在行程的任意位置，只能 使滑块停止在上死点。摩擦离合器借助摩擦副的摩擦力来传递扭矩，接合平稳，冲击和噪声 小，可使滑块停止在行程的任意位置。须有急停按钮。在执行停机獄蠟瞬时动作时，必须 保证离合器立即脱开、制动器立即接合。急停按钮停止动作应优先才块破制装置。

【2022年真题】压力机危险性较大，其作业区应安装安全供为装童＜8全誉护控制装置 等，以保障暴露于危险区的人员安全。某单位对下图所示压孩拿衽升级烝隼：5*加强作业 区的安全保护和控制，该压力机应安装的安全保护控制成置丿:

A.推手式安全装置            B.技球参全装置•

c.栅栏式安全装置           卜吏E关安全装置

【答案】D                LXzr —

【解析】安全保护装置主要包括活动、固定栅AS选项c）、’推 手式（选项A）、拉手式（选项B）等；安全保护控制豪置主要包括双 手操作式、光电感应保护装置（选项D）等。     ∖j 3

【模拟题】冲压机的操作控制使动力系统、传动系统、执行系统彼

此协调运行，包括离合器、制动器和脚踏或手操作装置。下列设置要求中正确的有（  ）。

A.在离合器、制动控制系统中须有急停按钮，急停按钮停止动作优先于其他控制装置 且与其他安全装置不可相互替代

【答案】AD

【解析】脚踏操作与双手操作规范应具有联锁控制，当脚离开脚踏板或松开任一按钮，滑 块立即停止下行程或超过下死点；离合器及其控制系统应保证在气动、液压和电气失灵的情况 下，离合器立即脱开，制动器立即制动；禁止在机械压力机上使用带式制动器来停止滑块。

【模拟题】压力机作业区的安全保护包括操作控制系统、安全防护系统、消减冲模危险 区等措施，下列关于作业区防护的说法中，错误的有( )o

【答案】AD

【解析】危险区开口小于6mm的压力机可不配置安全防护装置；减少上、下模非工作 部分的接触面，将上模座正面和侧面制成斜面、倒钝外廓和非工作部件的尖角。

考点三：剪板机安全技术简介★★

剪板机的操作危险区是刀口和压料装置(压料脚)及其关联区域，常选择固定式防护装置。当间隙不超过6mm时, 则不需要安全防护

考点分析：剪板机作为冲压设备的常见应用形式，其实质的安全防护措施和冲压机完全 一致，建议考生对比记忆。

【2020年真题】剪板机因其具有较大危险性，必须设置紧急停止按钮，其安装位置应便 于操作人员及时操作。紧急停止按钮一般应设置在( )o

A.剪板机的前面和后面          B.剪板机的前面和右侧面

C.剪板机的左侧面和后面        D.剪板机的左侧面和右侧面

【答案】A

【解析】剪板机上必须设置紧急停止按钮，一般应在剪板机的前面和后面分别设置。

[2021年真题】剪板机借助于固定在刀架上的上刀片与固定在工作台上的下刀片作相对 往复运动，从而使板材按所需的尺寸断裂分离。关于剪板机安全要求的说法，正确的是 ( )o

【答案】D

【解析】剪板机应有单次循环模式。选项A错误。压料装置(压料脚)应确保剪切前将 剪切材料压紧，压紧后的板料在剪切时不能移动。选项B错误。安装在刀架上的刀片应固 定可靠，不能仅靠摩擦安装固定。选项C错误。在使用剪板机时，剪板机后部落料危险区 域一般应设置阻挡装置，以防止人员发生危险。选项D正确。

第四节木工机械安全技术
考点一：木材加工特点和危险因素

考点分析：本考点是高频考点之一，机械危险是木材加工作业最常见、最主要的危险因 素。此外，通常要求考生区分木材的生物效应和化学危险。生物效应危险主要是指木材及树 脂本身的毒害性，化学危险主要是指装饰涂料的危险因素.

考点二：木工机械安全技术措施

(-)稳定性

(二)操控装置

木工机械的每一操作位置上都应装有使机床的危险运动件停止的停止操纵装置。

(Ξ)工作台和导向板

手推工件进给的机床，工件的加工必须通过工作台、导向板等来支撑和定位。

刀具总成体及其在机床上的固定应确保当起动、运转和制动时不会松脱，应进行平衡试 验并标记最高许用转速。

安装吸尘装置和采集系统，以便木屑、粉尘和气体的排放，保证工作场所时间加权平均 允许浓度不超过3mg∕m3 □

考点三：木工平刨床安全技术

工作平台

  • (1) 工作台应符合安全人机学要求的设计。安装后的工作台面离地面高度应为750 ~ 800mm；机身 外形采用圆角和圆滑曲面，避免利棱锐角。台面应平整、光滑，不得坑凹凸起，防止木料通过时弹 跳、侧倒

  • (2) 导向板和升降机构应能自锁或被锁紧，防止受力后其位置自行变化引起危险

  • (3) 开口尽量小，使刀轴外露区域小，从而降低危险；在零切削位置时的工作台唇板与切削圆之间 的径向距离应保持在(3 ±2) mm

刨刀轴

  • (1) 刀轴必须是装配式圆柱形结构，严禁使用方形刀轴。通过刀具零件的结构和形状(梯形刀槽、 封闭及半封闭刀槽)可靠固定，保证夹紧后在运转中不得松动或刀片发生径向滑移

  • (2) 组装后的刨刀片径向伸出量不得大于1.1mm

J⅛心

  • (3) 组装后的刀轴须经强度试验和离心试验，试验后的刀尊爲腕卷刃？'瀨刃或其懸钝现象

  • (4) 刀轴的驱动装置所有外露旋转件都必须有牢固可靠的妍罩;"并在罩上长&夢*动的明显标

志；须设有制动装置，在切断电源后，保证刀轴在规咎W间再停渺⅜E*Q________

加工区安全 防护装置

  • (1) 非工作状态下，护指键(防护罩)必须在T愤:商全宽度盖住刃轴JV

  • (2) 刨削时仅打开与工件等宽的相应刀轴秘,√其刼轴部分仍被遮盖9

  • (3) 应有足够的强度与刚度。应承受IkNWJS⅛r发生径向位移时，位移后与刀刃的剩余间隙要

大于 0.5mm                      X ^s∖r        O

  • (4) 安全装置闭合灵敏，从接到闭合指令开始击护户键或防护罩关闭为止，闭合时间不得大于80ms

  • (5) 装置不得涂耀眼颜色，不得反射光泽(显眼、栄?戸)、

考点四：带锯机安全技术

带锯条的

安全要求


操控机构 的要求


关键考点：上锯轮(升降轮)一联锁

下锯轮(主动轮)——制动

应提供釆用塑料、木材或胶合板制造的推棒和推块，以避免加工时手接近锯片。推棒的长度应 不小于400mm；推块长度建议为300 ~ 450mm

圆锯机设计时应考虑锯屑和粉尘的排除，吸尘罩或吸尘接口应考虑防火和防爆

[2020年真题】木材加工过程中，因加工工艺、加工对象、作业场所环境等因素，不仅 存在切割、冲击、粉尘、火灾、爆炸等危险，还存在对作业人员造成危害的生物效应危险。 下列木材加工人员呈现的症状中，不属于生物效应危险造成的是(  )。

【答案】B

【解析】木材的生物效应危险，取决于木材种类、接触时间或操作者自身的体质条件。 可引起皮肤症状、视力失调、对呼吸道黏膜的刺激和病变、过敏病状。

【2021年真题】木材机械加工过程存在多种危险有害因素，包括机械因素、生物因素、化 学因素、粉尘因素等，下列木材机械加工对人体的伤害中，发生概率最高的是（  ）。

【答案】D

【解析】木材机械加工过程诸多危险有害因素中，刀具切割的发生概率高，危险性大， 木材的天然缺陷、刀具高速运动和手工送料的作业方式是直接原因。

[2018年真题】下列对带锯机操纵机构的安全要求中，错误的有（ ）o

【答案】CE

【解析】上锯轮机动升降机构与带锯机起动操纵机构应进行联锁，在升降期间设备处于 被抑制状态；下锯轮应装有能对运转进行有效制动的装置。

[2019年真题】下列对带锯机操纵机构的安全要求中，错误的是（ ）o

【答案】C

[解析】上锯轮机动升降机构与带锯机起动操纵机构应进行联锁。

[2020年真题】手动进料圆盘锯作业过程中可能存在因木材反弹抛射而导致的打击伤 害。此类打击伤害，下列安全防护装置中，手动进料圆盘锯必须装设的是（  ）。

【答案】D

【解析】锯片的切割伤害、木材的反弹抛射打击伤害是主要危险，手动进料圆锯机必须 装有分料刀。

【2021年真题】圆锯机是以圆锯片对木材进行锯切加工的机械设备。锯片的切割伤害、木 材的反弹抛射打击伤害是主要危险。手动进料圆锯机必须安装分料刀，分料刀应设置在出料端， 以减少木材对锯片的挤压，防止木材的反弹。关于分料刀安全要求的说法，正确的是（  ）。

【答案】C

【解析】应能在锯片平面上作上下和前后方向的调整，分料刀顶部应不低于锯片圆周上 的最高点，与锯片最靠近点与锯片的距离不超过3mm,其他各点与锯片的距离不得超过 8mm,选项A、B错误。

应有足够的宽度以保证其强度和刚度，受力后不会被压弯或偏离正常的工作位置。其宽 度应介于锯身厚度与锯料宽度之间，在全长上厚度要一致，选项C正确。分料刀的引导边 应是楔形的，以便于导入。其圆弧半径不应小于圆锯片半径，选项D错误。

【模拟题】某家具生产厂2017年度发生安全生产事故三起：①李某违章作业清理废料 时，冒险作业致其被绞入机器右手臂受伤严重；②因工艺限制违规使用苯系稀释剂致多人突 发过敏性奪麻疹，呼吸道黏膜刺激病变；③作业环境恶劣，多名作业人员表现出呼吸急促、 血氧含量降低等尘肺的早期症状。针对上述案例背景表现出木材加工的何种危险因素并确定 可采取的针对性措施（ ）o

【答案】ADE

【解析】依据上述题干背景，作业过程表现出木材加工作业中的机械危险、木粉尘伤害 和化学危险。

【模拟题】木工平刨床最常见的危险事件是'伤害手指，因此应为这类设备配备有效的安 全防护装置。下列关于木工平刨床安全防护装置的说法中，正确的是（

)o



刨刀刃n伸出量不能超过刀轴外径12mm 非工作状态下，护指键（或防护罩）必须在工作台面全宽度上盖住刀轴

导向板和升降机构应能自锁或被锁紧，防止受力后其与翼宙行变化引起危险，导向 板应不使用工具就能在整个刀轴长度上侧向可调  /普力3

D.


护指键刨削时仅打开与工件等宽的相应刀轴部分，耕兪的ZM由如被遮盖，且回 弹时间不应小于设计规定时间               （ʌv

【答案】B                  ∕J¾? fΛ∖?

【解析】刀轴必须是装配式圆柱形结构，保证晚奋在运转中巧為必动或刀片发生径向 滑移，组装后的刨刀片径向伸出量不得大于1. Im*慈向板和升联我构应能自锁或被锁紧， 防止受力后其位置自行变化引起危险；护指键辑F⅛i^g⅛τ开与工伟*宽的相应刀轴部分，其 余的刀轴部分仍被遮盖，且回弹时间不应大于物紘时间。:


第五节铸造安全技术
考点一：铸造作业危险有害因素

（―）火灾及爆炸

红热的铸件、飞溅铁液等遇到易燃易爆物品，极易引发燃爆事故。

（二）灼烫

浇注时不慎，就可能被熔融金属烫伤；经过熔炼炉时，可能被飞溅的铁液烫伤；经过高 温铸件时，也可能被烫伤。

,（三）机械伤害

机械设备、工具或工件的非正常选择和使用，人的违章操作等，可导致机械伤害。

（四） 高处坠落

设备立体交叉，维护、检修和使用时，易从高处坠落。

（五） 尘毒危害

在型砂、芯砂运输、加工过程中，打箱、落砂及铸件清理中，都会使作业地区产生大量 的粉尘。冲天炉、电炉产生的烟气中含有大量对人体有害的一氧化碳，在烘烤砂型或砂芯时 也有二氧化碳气体排出；利用焦炭熔化金属，以及铸型、浇包、砂芯干燥和浇注过程中都会 产生二氧化硫气体，如处理不当，将引起呼吸道疾病。

（六） 噪声振动

在铸造车间使用的震实造型机、铸件打箱使用的振动器，以及在铸件清理工序中，利用 风动工具清铲毛刺，利用滚筒清理铸件等都会产生大量噪声和强烈的振动。

（七） 高温和热辐射

铸造生产在熔化、浇注、落砂工序中都会散发出大量的热量，在夏季车间温度会达到 40 CIC或更高。

考点分析：本考点通常以单选题形式出现。常见熔炼炉包括高炉、转炉、电炉、冲天炉 等多种形式，其工作原理都是通过高温熔炼炉料，故均存在高温热辐射，但是不一定存在电 离辐射和微波（仅电炉）。

重要考点--尘毒危害。

（1） 关键词一一砂、铸件，型砂、打箱、落砂清理工段，粉尘。

（2） 炉烟气--氧化碳。

（3） 除电炉外其余工段一一二氧化硫。

考点二：铸造作业安全技术措施

1.工艺布置

污染较小的造型、制芯工段在集中采暖地区应布置在非采暖季节最小频率风向的下风侧，在非集中 采暖地区应位于全年最小频率风向的下风侧。砂处理、清理等工段宜用轻质材料或实体墙等设施与其 他部分隔开；大型铸造车间的砂处理、清理工段可布置在单独的厂房内

工艺要求

污染较小的造型、制芯工段

最小频率风向的下风侧 主导频率风向的上风侧

污染较大的铸造、打箱落砂车间

最小频率风向的上风侧

______主导频率风向的下风侧______

最小频率风向--全年各风向中频率出现最少的风向

主导频率风向——全年各风向中频率出现最高的风向

2.工艺设备

凡产生粉尘污染的定型铸造设备，应配置密闭罩，非标准设备在设计时应附有防尘设施。型砂准备 及砂的处理应密闭化、机械化。输送散料状干物料的带式输送机应设封闭罩。混砂宜采用带称量装置 的密闭混砂机

(续)

工艺要求

  • 3. 工艺方法

在采用新工艺、新材料时，应防止产生新污染。冲天炉熔炼不宜加萤石

  • 4. 工艺操作

  • (1) 炉料准备。在准备过程中最容易发生事故的是破碎金属块料

  • (2) 熔化设备。用于机器制造工厂的熔化设备主要是冲天炉(化铁)和电弧炉(炼钢)

  • (3) 浇注作业。浇注作业一般包括烘包、浇注和冷却三个工序。浇注前检查浇包是否符合要求，升 降机构、倾转机构、自锁机构及抬架是否完好、灵活、可靠；浇包盛铁液不得太满，不得超过容积的 80%,以免洒出伤人

  • (4) 配砂作业。配砂作业的不安全因素有粉尘污染；钉子、铁片、铸造飞边等杂物扎伤；混砂机运 转时，操作者伸手取砂样或试图铲出型砂，结果造成被打伤或被拖进混砂机等

  • (5) 造型和制芯作业。制造砂型的工艺过程称为造型，制造砂芯的工艺过程称为制芯。应设有相应 的安全装置，如限位装置、联锁装置、保险装置

  • (6) 落砂清理作业。铸件冷却到一定温度后，将其从砂型中取出，并从铸件内腔中清除芯砂和芯骨

的过程称为落砂________________________________________

建筑要求

铸造车间安排在高温车间、动力车间的建筑群内，建在厂区其他不释放有害物质的生产建筑的主导 风向的下风侧。铸造车间除设计有局部通风装置外，还应利用天窗排风或设置屋顶通风器。熔化、浇 注区和落砂、清理区应设避风天窗。有桥式起重设备的边跨，宜在适当高度位置设置能启闭的窗扇

除尘

  • 1. 炉窑

  • (1) 炼钢电弧炉。电弧炉的烟气净化设备宜采用干式高效除尘器

  • (2) 冲天炉。冲天炉的排烟净化宜采用机械排烟净化设备，包括高效旋风除尘器、颗粒层除尘器、

电除尘器。当粉尘的排放浓度在400 ~6∞mg∕m3时，最好利用自然通风和喷淋装置进行排烟净化

  • 2. 破碎与碾磨设备

顎式破碎机上部落差小于Im时，只做密闭罩而不排风。不论上部有无排风，当下部落差大于或等 于Im时，下部均应设置排风密封罩

  • 3. 砂处理设备、筛选设备、输送设备

以上设备及制芯、造型、落砂及清理、铸件表面清理等均应通风除尘_______________

【2020年真题】冲天炉、电炉是铸造作业中的常用金属冶炼设备，在冶炼过程中会产生 大量危险有害气体。下列危险有害气体中，属于电炉运行过程中产生的是(  )。

A,氢气        B. 一氧化碳 C.甲烷        D.二氧化硫

【答案】B

【解析】在型砂、芯砂运输、加工过程中，打箱、落砂及铸件清理中，都会使作业地区 产生大量的粉尘。冲天炉、电炉产生的烟气中含有大量对人体有害的一氧化碳，在烘烤砂型 或砂芯时也有二氧化碳气体排出；利用焦炭熔化金属，以及铸型、浇包、砂芯干燥和浇注过 程中都会产生二氧化硫气体，如处理不当，将引起呼吸道疾病。

【2021年真题】铸造作业过程中存在诸多危险有害因素，下列危险有害因素中，铸造作 业过程最可能存在的是(  )。

【答案】D

【解析】铸造作业危险有害因素：①火灾及爆炸；②灼烫；③机械伤害；④高处坠落; ⑤尘毒危害；⑥噪声振动；⑦高温和热辐射。

【2020年真题)铸造作业过程存在诸多危险有害因素，发生事故的概率较大。为预防事 故，通常会从工艺布置、工艺设备、工艺操作、建筑要求等方面采取相应的安全技术措施。

下列铸造作业的安全技术措施中，错误的是（  ）。

【答案】C

【解析】浇包盛铁液不得太满，不得超过容积的80% ,以免洒出伤人。

【2021年真题】关于铸造的安全措施正确的有（   ）。

【答案】ABD

【解析】选项A,大型铸造车间的砂处理、清理工段可布置在单独的厂房内。选项B, 造型、落砂、清砂、打磨、切割、焊补等工序宜固定作业工位或场地，以方便采取防尘措 施。选项C,在采用新工艺、新材料时，应防止产生新污染。冲天炉熔炼不宜加萤石。选项 D,混砂不宜采用扬尘大的爬式翻斗，加料机和外置式定量器，宜采用带称量装置的密闭混 砂机。选项E,污染较小的造型、制芯工段在集中采暖地区应布置在非采暖季节最小频率风 向的下风侧，在非集中采暖地区应位于全年最小频率风向的下风侧。

【模拟题】铸造作业中存在火灾、爆炸、尘毒危害等多种危险危害。为了保障铸造作业 的安全，应从建筑、工艺、除尘等方面全面考虑安全技术措施。下列技术措施的说法中，正 确的有（   ）。

【答案】CD

【解析】浇包盛铁液不得太满，不得超过容积的80% ；砂处理、清理等工段宜用轻质材料 或实体墙等设施与其他部分隔开；大型铸造车间的砂处理、清理工段可布置在单独的厂房内； 铸件冷却到一定温度后，从砂型中取出并从铸件内腔中清除芯砂和芯骨的过程称为落砂。

【模拟题】铸造是人类掌握比较早的一种金属热加工工艺，将液体金属浇注到与零件形 状相适应的铸型空腔中，待其冷却凝固后，以获得零件或毛坯的方法。据相关科学调查分 析，长期从事铸造作业且不注意个人安全防护易导致手臂振动病、听力障碍、矽肺等职业健 康伤害，故铸造工段在作业过程中常表现出以下何种危害因素（ ）o

A.高温灼烫     B.机械伤害     C.噪声振动 D.尘毒危害

【答案】CD

【解析】依据案例背景操作人员表现出手臂振动病、听力障碍、矽肺等职业健康伤害， 故铸造作业表现出的危险有害因素分别是噪声振动及尘毒危害。

第六节锻造安全技术
考点一：锻造的危险有害因素

考点分析：本考点为常规考点，通常以单选题形式出现，但是一定要和铸造作业的危险 有害因素区分开，锻造作业的危险有害因素常表现为机械伤害、火灾爆炸和灼烫，考生应严 格按照课本内容回答。

考点二：锻造安全技术措施

高压蒸汽管道上必须装有安全阀和凝结罐，以消除水击现象, 任何类型的蓄力器都应有安全阀。 安全阀的重锤必须封在带锁的锤盒内。

节流阀

力点

电磁换向阀


电动机


r曳关闭米管的装置。

调熬螺钉

/固定螺钉


（10） 安设在独立室内的重力式蓄力器必须装有荷重位置指示器，使操作人员能在水压 机的工作地点上观察到荷重的位置。

（11） 新装和大修的锻压设备应该根据设备图样和技术说明书进行验收和试验。

（12） 操作人员应认真学习锻压设备安全技术操作规程，加强设备的维护、保养，保证 设备的正常运行。

【2020年真题】锻造是金属压力加工的方法之一，是机械制造的一个重要环节，可分为 热锻、温锻和冷锻。锻造机械在加工过程中危险有害因素较多。下列危险有害因素中，属于 热锻加工过程中存在的危险有害因素有（ ）。

A.火灾        B.机械伤害     C.刀具切割      D.爆炸

E.灼烫

【答案】ABDE

【解析】根据锻造加工时金属材料所处温度状态的不同，锻造又可分为热锻、温锻和冷 锻。在锻造生产中易发生的伤害事故，按其原因可分为3种：机械伤害、火灾爆炸、灼烫。

【2021年真题】锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获 取具有一定机械性能（又称力学性能）、形状和尺寸的加工方法，下列伤害类型中，锻造过 程最常见的是（   ）0

【答案】B

【解析】在锻造生产中易发生的伤害事故，按其原因可分为3种：①机械伤害。锻造加 工过程中，机械设备、工具或工件的非正常选择和使用，人的违章操作等，都可导致机械伤 害。如锻锤锤头击伤；打飞锻件伤人；辅助工具打飞击伤；模具、冲头打崩、损坏伤人；原 料、锻件等在运输过程中造成的砸伤；操作杆打伤、锤杆断裂击伤等。②火灾爆炸。红热的 坯料、锻件及飞溅氧化皮等一旦遇到易燃易爆物品，极易引发火灾和爆炸事故。③灼烫。锻 造加工坯料常加热至800 ~ 120OtC ,操作者一旦接触到红热的坯料、锻件及飞溅氧化皮等， 必定被烫伤。

[2019年真题】锻造加工过程中，当红热的坯料、机械设备、工具等出现不正常情况 时，易造成人身伤害。因此，在作业过程中必须对设备采取安全措施加以控制。关于锻造作 业安全措施的说法，错误的是（ ）o

C.锻造过程必须采用湿法作业      D.各类型蓄力器必须配安全阀

【答案】C

【解析】锻造作业在工艺可能的条件下，宜采用湿法作业。

[2019年真题】锻造机械的结构不但应保证设备运行中的安全，而且应能确保安装、拆 卸和检修等环节的人身安全，因此，在锻造机械上采取了很多安全措施，保证操作人员的安 全。关于锻造机械安全技术措施的说法，正确的有（  ）0

【答案】ACE

【解析】新安装和经大修理的锻压设备应根据设备图样和技术说明书进行验收和试验。 模锻锤的脚踏板应置于挡板之下。

【模拟题】锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具 有一定机械性能、一定形状和尺寸锻件的加工方法。关于锻造安全技术措施的说法，正确的 是（    ）。

【答案】C

【解析】选项A错误，蓄力器通往水压机的主管上必须装有当水耗量突然增高时能自动 关闭水管的装置。

选项B错误，锻造作业在条件允许的情况下尽量选择挤压成型工艺，降低作业面噪声 振动导致的职业伤害。

选项C正确，高压蒸汽管道上必须装有安全阀和凝结罐，以消除水击现象，降低突然 升高的压力。

选项D错误，任何类型的蓄力器都应有安全阀；安全阀的重锤必须封在带锁的锤盒内。

第七节安全人机工程
考点一：人的特性**

1.人体供能与劳动强度分级                   -ʌ

（1）体力劳动强度指数。体力劳动强度指数是区分体力劳动强度金翊指标，指数大 反映劳动强度大，指数小反映劳动强度小。体力劳动强度按大小券为、4级K（注.離界值）

体力劳动强度级别

体力劳动强度指数   ，L

7W广劳聲弓Q3

I

∕≤15

^c>7z

* 书 一

π

15 <∕≤20T

*中

In

20<∕≤25

_________S_________

IV

/>25

——T--

极重

考点陷阱分析：考生应重点关注体力劳动强度指数⅛⅛界值时的划分要求（从轻）。 （2）劳动强度分级示例。

坐姿：手工作业或腿的轻度活动（正常情况，如打字、缝纫、脚踏开关）。立姿：操作仪器，控制、 查看设备，上臂用力为主的装配工作

注：一般是指手臂的轻度作业

（续）

H

中等劳动

手和臂持续工作（如锯木头等）；臂和腿的工作（如卡车、拖拉机或建筑设备等运输操作）；臂和 躯干的工作（如锻造、风动工具操作、粉刷、间断搬运中等重物、除草、摘水果等）

注：一般是指手臂、腿和躯干的中度往复作业

DI

重劳动

臂和躯干负荷工作（如搬重物、铲、锤锻、锯刨或凿硬木、割草、挖掘） 注：带负荷的体力劳动

IV

极重劳动

大强度的挖掘、搬运，快到极限节律的极强活动 注：一般是指大强度作业

考点陷阱分析：请各位考生重点关注除草和割草、搬运中等重物和搬运重物、锤锻和锻 造作业的区别。

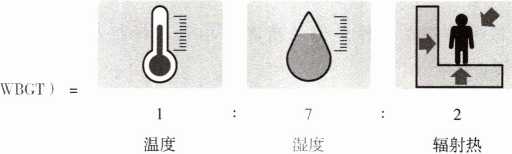

（3）冷热负荷对工作强度的影响一一高温作业环境。WBGT指数又称湿球黑球温度, 是综合评价人体接触作业环境热负荷的基本参量，单位为勾。

WBGT指数，在不同强度的体力劳动条件根据接触时间率所规定的环境极限温度。例 如，锻造作业（中等体力劳动）假定8h工作日高温环境持续作业4h （接触时间率50%）, 则其极限温度不应超过30tC。

接触时间率

体力劳动强度/乞

I

∏

In

IV

100%

(8h)

30

28

26

25

75%

(6h)

31

29

28

26

50%

(4h)

32

30

29

28

25%

(2h)_____________

33

32

31

30

接触时间率：在一个工作日内实际接触高温作业的累计时间与8h的比率。

冷热负荷对工作强度的影响一一低温作业环境。

《工业企业设计卫生标准》（GBZl—2010）指出了寒冷环境下作业时，一定的体力劳动 强度对应的环境温度要求。

体力劳动强度级别

采暖温度/T

体力劳动强度级别

采暖温度/T

_________I (轻)________

N18

In （重）

≥14

∏ （中）

N16

IV （过重）

N12

2.疲劳

（1）疲劳的定义

疲劳分为肌肉疲劳（或称体力疲劳）和精神疲劳（或称脑力疲劳）两种。肌肉疲劳是 指过度紧张的肌肉局部出现酸痛现象，一般只涉及大脑皮层的局部区域；精神疲劳则与中枢 神经活动有关，是一种弥散的、不愿意再作任何活动的懒惰感觉，意味着肌体迫切需要得到 休息。

（2） 疲劳产生的原因

1） 工作条件因素：劳动制度和生产组织不合理，如作业时间过久、强度过大、速度过 快、体位欠佳等；机器设备和工具条件差，设计不良，如控制器、显示器不适合于人的心理 及生理要求；工作环境很差，如照明欠佳，噪声太强，振动、高温、高湿以及空气污染等。

2） 作业者本身的因素：熟练程度、操作技巧、身体素质及对工作的适应性，营养、年 龄、休息、生活条件以及劳动情绪等。

（3） 消除疲劳的途径

1） 在进行显示器和控制器设计时应充分考虑人的生理、心理因素。

2） 通过改变操作内容、播放音乐等手段克服单调乏味的作业。

3） 改善工作环境，科学地安排环境色彩、环境装饰及作业场所布局，保证合理的温湿 度、充足的光照等。

4） 避免超负荷的体力或脑力劳动，合理安排作息时间，注意劳逸结合等。

【2020年真题】劳动者在劳动过程中，因工作因素产生的精神压力和身体负担，不断积 累可能导致精神疲劳和肌肉疲劳。关于疲劳的说法，错误的是（  ）。

【答案】D

【解析】疲劳分为肌肉疲劳（或称体力疲劳）和精神疲劳（或称脑力疲劳）两种。肌 肉疲劳是指过度紧张的肌肉局部出现酸痛现象，一般只涉及大脑皮层的局部区域；而精神疲 劳则与中枢神经活动有关，是一种弥散的、不愿意再作任何活动的懒惰感觉，意味着肌体迫 切需要得到休息。大多数影响因素都会带来生理疲劳，但是肌体疲劳与主冬疲劳感未必同时 发生，有时肌体尚未进入疲劳状态，却出现了心理疲劳。如劳动效果术强莺动内容单调、 劳动环境缺乏安全感、劳动技能不熟练等原因会诱发心理疲劳y.X. X>" <

【2020年真题】劳动强度是以作业过程中人体的能耗、氯庭>,，$衬排天缺歯标一为根 据，其从轻到重分为I、n、皿、IV四级。根据我国对常多整业体力劳改徽咨胰'级。下列 操作中属于II级劳动强度的有（ ）。        X注` ' ∖c⅛b

A.摘水果                   B.門題卡车

C,操作风动工具            D.嫁麹

【答案】ABC

【解析】II级劳动强度包括：

（1） 手和臂持续工作（如锯木头等）。

（2） 臂和腿的工作（如卡车、拖拉机或建筑设备等运输操作）。

（3） 臂和躯干的工作（如锻造、风动工具操作、粉刷、间断搬运中等重物、除草、摘 水果等）。

【2021年真题】劳动强度是以作业过程中人体的能耗、氧耗、心率、直肠温度、排汗率 或相对代谢率等指标进行分级，体力劳动强度分为4个等级。下列劳动作业中，属于II级劳 动强度的是（ ）o

A.大强度的挖掘或搬运         B.手臂和躯干负荷工作

C.手和臂持续工作            D.手工作业或腿的轻度活动

【答案】C

【解析】

I

轻劳动

坐姿：手工作业或腿的轻度活动（正常情况，如打字、缝纫、脚踏开关）。立姿：操作仪器，控制、 查看设备，上臂用力为主的装配工作

注：一般是指手臂的轻度作业

π

中等劳动

手和臂持续工作（如锯木头等）；臂和腿的工作（如卡车、拖拉机或建筑设备等运输操作）；臂和 躯干的工作（如锻造、风动工具操作、粉刷、间断搬运中等重物、除草、摘水果等）

注：一般是指手臂、腿和躯干的中度往复作业

In

重劳动

臂和躯干负荷工作（如搬重物、铲、锤锻、锯刨或凿硬木、割草、挖掘） 注：带负荷的体力劳动

IV 极重劳动

大强度的挖掘、搬运，快到极限节律的极强活动 注：一般是指大强度作业

【2021年真题】疲劳分为肌肉疲劳和精神疲劳，肌肉疲劳是指过度紧张的肌肉局部出现 酸痛现象，而精神疲劳则与中枢神经活动有关。疲劳产生的原因来自工作条件因素和作业者 本身因素。下列引起疲劳的因素中，属于作业者本身因素的是（  ）。

A.工作强度 B,熟练程度     C.环境照明     D.工作体位

【答案】B

【解析】作业者本身的因素：作业者因素包括作业者的熟练程度、操作技巧、身体素质 及对工作的适应性，营养、年龄、休息、生活条件以及劳动情绪等。B选项符合。工作条件 因素：泛指一切对劳动者的劳动过程产生影响的工作环境，包括劳动制度和生产组织不合 理，如作业时间过久、强度过大、速度过快、体位欠佳等；机器设备和工具条件差，设计不 良，如控制器、显示器不适合于人的心理及生理要求；工作环境很差，如照明欠佳，噪声太 强，振动、高温、高湿以及空气污染等。选项A、C、D属于工作条件因素。

【2021年真题】体力劳动强度指数是区分体力劳动强度等级的指标。关于体力劳动强度 级别的说法，正确的是（   ）0

【答案】D

【解析】

体力劳动强度级别

体力劳动强度指数

劳动强度

I

∕≤15

轻劳动

π

15 <Z≤20

中等劳动

（续）

体力劳动强度级别

体力劳动强度指数

劳动强度

In

20<∕≤25

重劳动

IV

/>25

极重劳动

【模拟题】考虑到工作特点及劳动作业人员生理特性，某车间员工实行8h工作制，期 间6h于高温作业面从事打磨、抛光作业，2h轮换休息。室内作业WBGT指数（湿球黑球温 度）中，自然湿球温度权重系数为0.7,黑球温度权重系数为0.3,车间内的自然湿球温度 ⅛ 28CC ,黑球温度为35CC。

接触时间率

体力劳动强度/T

I

∏

In

IV

100% (8h)

30

28

26

25

75% (6h)

31

29

28

26

50% (4h)

32

30

29

28

25% (2h)

33

32

31

30

依据上述案例背景，确定该车间作业的体力劳动强度应属于（  ）。

A. I级体力劳动   B. II级体力劳动   C.m级体力劳动 D.IV级体力劳动

【答案】B

【解析】从事打磨、抛光作业，属于II级体力劳动。

【模拟题】考虑到工作特点及劳动作业人员生理特性，某车间员工实行8h工作制，期 间6h于高温作业面从事打磨、抛光作业，2h轮换休息。室内作业WBGT指数（湿球黑球温 度）中，自然湿球温度权重系数为0.7,黑球温度权重系数为0.3,车间内的自然湿球温度 为282 ,黑球温度为35T。

接触时间率

体力劳动强度/Y

I

∏

In

IV

100%

(8h)

30

28

26

25

75%

(6h)_____________

31

29

28

26

50%

(4h)

32

30

29

28

25%

(2h)_____________

33

32

31

30

依据上述案例背景，试分析该车间的作业环境是否满足WBGT指数的要求，如不满足 试确定可采取的技术措施（ ）o

【答案】BDE

【解析】环境实际双球加权温度0.7 ×28+0. 3 ×35 =30. 1 （T）

故该车间的作业环境不满足WBGT指数的要求。

考点二：机械的特性和人机特性比较★★★

(一)机械的特性


对于信息接收，机器在接受物理因素时，其检 测度量的范围非常广，能够正确地检测电磁波等人 无法检测的量。

按预先编程，可快速、准确地工作。记忆正确并

能长时间存储，调出速度快；能连续进行超精密的重复操作和按程序的大量常规操作，可靠性 较高；对处理液体、气体和粉状体等比人优越，但处理柔软物体不如人；图形识别能力弱。

机器与人之间的信息交流只能通过特定的方式进行，能够输出极大的和极小的功率，但 在做精细的调整方面，多数情况下不如人手，难做精细的调整。

学习能力较差，灵活性也较差，只能理解特定的事物，决策方式只能通过预先编程来确定。

可连续、稳定、长期地运转，但需要适当地进行维修和保养；机器可进行单调的重复性 作业；可靠性与成本有关，但对意外事件则无能为力。

能非常好地适应不良的环境条件，可在具有放射性、有毒气体、粉尘、噪声、黑暗、强 风暴雨等恶劣的环境、甚至危险的环境下可靠地工作。

一次性投资可能过高，包括购置费、运转和保养维修费；但是在寿命期限内的运行成本 较人工成本要低。

考点：机器能非常好地适应不良的环境条件，在恶劣的环境条件下工作。

机器可适用于所有强电磁干扰、强辐射等异常工况，此说法不正确。

(Z)人与机器特性的比较

考点总结：决策、监督和管理一脑力劳动为主

(续)

  • (1) 机器能平稳而准确地输出巨大的动力

  • (2) 机器的动作速度极快，信息传递、加工和反应的速度也极快

  • (3) 机器运行的精度高，产生的误差随机器精度提高而减小。人的操作精度远不如机器，对刺激的

机器优于

人的功能

感受也有限，但对操作精度的调整方面优于机器

  • (4) 机器的稳定性好，做重复性工作而不存在疲劳和单调等问题

  • (5) 机器对特定信息的感受和反应能力一般比人高

  • (6) 机器能同时完成多种操作，且可保持较高的效率和准确度

  • (7) 机器能在恶劣的环境条件下工作

考点总结：无任何决策能力——单调、重复的体力劳动

考点分析：一般而言，机器按照特定(预设)的逻辑完成规定动作，能提供平稳的动 力输出、适应各种作业环境，不具备应急处置能力。但是，人作为机器设备的操作者和监控 者，完成事故应急、设备的检修维护作业。

［2019年真题】人机功能分配是指根据人和机器各自的长处和局限性，把人机系统中任 务分解，合理分配给人和机器去承担，使人与机器能够取长补短，相互匹配和协调，使系统 安全、经济、高效地完成人和机器往往不能单独完成的工作任务。根据人机特性和人机功能 分配的原则，下列人机系统的工作中，适合人来承担的有( )o

【答案】ABE

【解析】人能根据情境改变工作方法，能学习和适应环境，能应付意外事件和排除故 障，有良好的优化决策能力。

【2020年真题】在人机系统中，人始终处于核心地位并起主导作用，机器起着安全可靠 的保障作用，在信息反应能力、操作稳定性、事件处理能力、环境适应能力等特性方面，人 与机器各有优势。下列特性中，属于人优于机器的是( )。

C.环境适应能力              D.偶然事件处理熊央ZXv

［答案］d                     妥?Λ-

【解析】机器应付偶然事件的程序非常复杂，均需要4何鮮寮的自动系 统都离不开人的参与。                  FZvc'3  , ɛʌv

【2021年真题】传统人机工程中的“机” 一舞是指不溟有人工智能昴L器。人机功能 分配是指根据人和机器各自的优势和局限性，把卜柘机一环”系窮中的任务进行分解， 然后合理地分配给人和机器，使其承担相应的任务，繇■'系统安峑、经济、高效地完成工 作。基于人与机器的特点，关于人机功能分配的说法，磨误的羔( )。

【答案】C

【解析】人具有高度的灵活姓和可塑性，采取灵活的程序和策略处理问题。人能根据情 境改变工作方法，能应付意外事件和排除故障，有良好的优化决策能力。机器应付偶然事件 的程序则非常复杂，均需要预先设定，任何高度复杂的自动系统都离不开人的参与。

考点三：人机系统和人机作业环境★★★

人机系统

由相互作用、相互依存的人和机器两个子系统构成的整体系统。人机系统还有一个重要因素——人机界面 人的功能：信息加工——做出反应

机器功能：控制装置一机器运转一显示装置

在人机系统中，人与机器之间存在着信息回路；系统正常工作，取决于信息传递过程能否有效进行

人机系统的 类型

人工操作系统、半自动化系统和自动化系统三种

系统类型

人机关系

机械

人

安全性

人工操作系统 半自动化系统

人机共体机 为主体

动力源

操作者、控 制者

人机功能分配的合理性、机器 的本质安全性、人为失误状况

自动化系统

机为主体

闭环系统

监视者和管 理者

机器的本质安全性、冗余系 统、人低负荷时的应急反应

最典型的人工操作系统和半自动化系统就是：人和汽车 最典型的自动化系统就是：人和空调

人机作业 环境

色彩的生理作用主要表现在对视觉疲劳的影响。对引起眼睛疲劳而言，蓝、紫色最甚，红、橙色次 之，黄绿、绿、绿蓝等色调不易引起视觉疲劳

红色色调会使人的各种器官机能兴奋和不稳定，有促使血压升高及脉搏加快的作用；蓝色、绿色等 色调则会抑制各种器官的兴奋并使机能稳定，可起到一定的降低血压及减缓脉搏的作用

[2021年真题】人机系统是由相互作用、相互依存的人和机器两个子系统构成能完成特 定目标的一个整体系统。在自动化系统中，人机功能分配的原则是（ ）o

【答案】A

【解析】在自动化系统中，则以机为主体，机器的正常运转完全依赖于闭环系统的机器 自身的控制，人只是一个监视者和管理者，监视自动化机器的工作。

[2022年真题】影响人机作业环境的因素很多，如照明、声音、色彩、温度、湿度等。 色彩对人的影响主要表现在情绪反应、生理反应和心理反应。色彩的生理反应可导致人的视 觉疲劳。下列颜色排序中，导致视觉疲劳程度由高到低的是（  ）。

【答案】A

【解析】对引起眼睛疲劳而言，蓝、紫色最甚，红、橙色次之，黄绿、绿、绿蓝等色调 不易引起视觉疲劳且认读速度快、准确度高。

【模拟题】色彩可以从生理和心理两方面引起人的情绪反应，进而影响人的行为。关于 色彩对人的生理和心理影响的说法，错误的有（  ）0

【答案】AC

【解析】色彩对人们的生理和心理均会产生一定程度的影响，色彩的生理作用主要表现 在对视觉疲劳的影响。对引起眼睛疲劳而言，蓝、紫色最甚，红、橙色次之，黄绿、绿、绿 蓝等色调不易引起视觉疲劳且认读速度快、准确度高。

同步习题强化训练

一、单选题

机械、石油机械等。按照上述要求，下列机械设备中，属于专用机械设备的是（

C.危险化学品运输车辆          D.罐式三合一

段等多方面，危险因素可分为机械性危险因素和非机械性危险因素。石油库装卸作业人员小 李，因汽油装卸作业操作不当致储罐爆炸，爆炸现场火光冲天引发的烟尘高达数十米，方圆 数公里有强烈震感。针对上述背景，试分析小李可能遭受到的危险因素包括（

C.机械性危险因素和非机械性危险因素 D.爆炸及灼烫

是（

中最重要的三个步骤的顺序分别是（  ）□

51 Il

距，使人体任何部位不能进入

全面考虑各项技术要求，下列技术要求中，错误的是（  ）。

C.做回转运动的机械部件卷绕和绞缠  D.滑倒、绊倒跌落危险

连杆机构的关键控制装置，在设计时应保证（  ）。

施，下列关于作业区防护的说法中，正确的是（  ）。

板机安全技术措施的说法中，正确的是（  ）。

求的说法中，错误的是（  ）。

A.播放音乐克服作业的单调乏味     B.不断提示工作的危险性

C.科学地安排环境色彩         D,科学地安排作业场地布局

人的生理和心理影响的说法，错误的是（ ）o

二、多选题

A.指尖        B.指至指关节    C,手 ITJ D. ς⅛zy

到危险的存在和级别，同时也是安全工作可视化曹險乙顼重要攬施i下列关于安全信息的 使用说法中，正确的有（  ）。        /； y

砂轮，砂轮的安全与主轴和卡盘等组成部分的安全技术措施直接相关。下列针对砂轮主轴和 卡盘的安全要求中，正确的有（  ）。

理、造型、金属熔炼、浇注、铸件处理等工序。关于铸造工艺安全健康措施的说法，正确的 有（    ）。

现系统效能。关于依据人机特性进行功能分配的说法，正确的有（  ）。

参考答案及解析

一、单选题

1.【答案】D

【解析】罐式三合一属于石油化工设备，集过滤、洗涤、干燥三种功能于一体，故选项 D满足要求。

【解析】按照《企业职工伤亡事故分类》（GB 6441-1986）,上述事故分类确实存在爆 炸及灼烫，但依据题意危险因素可分为机械性危险因素和非机械性危险因素，故选项D不 满足要求。此外，随着爆炸事故中的爆炸碎片会导致机械伤害，火焰及异常高温会导致 灼烫。

【解析】对旋转式轧辐应采用钳型防护罩保证操作者身体任何部位无法接触危险，但不 能影响正常操作，故选项A不正确；所有辗轴都是驱动轴的辐式输送机，不存在卷入风险 高，可不安装防护罩，故选项B错误；当有辐轮附属于一个转动轴时，最安全的方法是采 用弹簧离合器，故选项D错误。

【解析】消除或减小风险按下列顺序选择安全措施，即“三步法”。第一步：本质安全 设计措施，也称直接安全技术措施，消除或减小相关的风险。第二步：安全防护措施，也称 间接安全技术措施。第三步：使用安全信息，也称提示性安全技术措施。

【解析】冲压设备的施压部件设置挡手板，保证人员不受伤害，属于安全防护措施。

【解析】固定防护装置应釆用永久固定或借助紧固件（如螺钉、螺栓等）方式固定，若 不用工具（或专用工具）不可能拆除或打开。

【解析】高速旋转的主轴带入，造成了严重的机械伤害，属于做回转运动的机械部件卷 绕和绞缠。

【解析】制动器和离合器设计时应保证任一零件的失效，不能使其他零件快速产生危险 的联锁失效；离合器及其控制系统应保证在气动、液压和电气失灵的情况下，离合器立即脱 开，制动器立即制动。

【解析】危险区开口小于6mm的压力机可不配置安全防护装置；固定式封闭防护装置 不使用工具不能拆除；上模座正面和侧面制成斜面、倒钝外廓和非工作部件的尖角。

【解析】压料装置应确保剪切前将剪切材料压实；急停按钮应在剪板机的前面和后面设 置；无防护锁的联锁防护不应单独使用，应和固定式防护装置共同使用。

【解析】圆锯片连续断裂2齿或出现裂纹时应停止使用，圆锯片有裂纹不允许修复 使用。

【解析】不断提示工作危险性，不仅不会消除精神疲劳，反而会导致操作人员注意力高 度集中，导致精神疲劳。

【解析】全自动化控制的人机系统以机为主体，人只是监视者和管理者，保证设备的稳 定运行和检测维护。

【解析】色彩的生理作用主要表现在对视觉疲劳的影响。对引起眼睛疲劳而言，蓝、紫 色最甚，红、橙色次之，黄绿、绿、绿蓝等色调不易引起视觉疲劳。

二、多选题

【解析】砂带机的砂带应远离操作者方向运动，具有止逆装置，防止砂带逆向行程，故 选项A错误；运动平板或滑枕达到极限位置时，端面和固定结构的间距不能小于500mm, 以免造成身体挤压，故选项C错误；配重块应对其全部行程加以封闭，直到地面或者机械 的固定配件处，故选项D错误。

【解析】防护网开口尺寸12mm X20mm,需要重点防护的身体部位是指尖、指至指关节 和手，存在局部探入的风险，防护网至叶轮的安全距离应至少大于IoOmm。但实际上，此 时防护网安装位置与风机的最小距离是4mm,无任何安全防护作用，仅能防止上肢、胯以 下腿部探入的危险。

肢体部位

图示

开口 e/mm

安全距离Sr∕mm

槽形

方形

圆形

指至指关节

/

/

6 <e≤8

N 20

,15

N5

8 <e≤10

N 80

N 25

20

手

J

/

10<e≤12

NloO

N 80

N 80

12 <e≤20

N120

N120

N120

20 <e≤30

N 850

N120

N120

【解析】安全信息的使用强度顺序由强到弱分别可依次采用安全色、安全标志、警告信 号，直到警报器。图形符号和安全标志应优先于文字信息。文字、图形应准确无误，文字信 息应釆用使用机器的国家的语言。

【解析】卡盘与砂轮侧面的非接触部分应有不小于1.5mm的间隙；砂轮主轴螺纹旋向 与砂轮工作时旋转方向相反。

【解析】上锯轮处于任何位置，被遮挡罩住的锯轮均应在锯轮表面积3/4以上，并在靠 锯齿边的适当处设置锯条承受器；上锯轮处于最高位置时，其上端与防护罩内衬表面应有不 小于IOOmm的足够间隔。

【解析】铸造车间安排在高温车间、动力车间的建筑群内，建在厂区其他不释放有害物 质的生产建筑的主导风向的下风侧；电弧炉的烟气净化设备宜采用干式高效除尘器。

【解析）机器能非常好地适应不良的环境条件，可在具有放射性、有毒气体、粉尘、噪 声、黑暗、强风暴雨等恶劣的环境、甚至危险的环境下可靠地工作。

第二章电气安全技术

淤本章导学

本章主要讲述触电事故分类、触电防护技术、电气防火防爆要求及具体的防雷防静电安 全技术，整章分值在22分左右，整体难度适中但常涉及超纲考点及冷门考点，建议考生在 理解供电原理、防护措施的基础上加深印象。其中，“触电事故分类”属历年必考点，也属 于专业实务课的必考点之一，知识点集中难度偏低应重点掌握；“触电防护技术”考点分散 分值占比较高，应重点掌握三大供电保护方式、双重绝缘、安全电压和漏电保护装置（又 称剩余电流保护装置）等高频考点，建议结合课堂知识适当记忆背诵相关要求；“电气防火 防爆安全技术”知识点多，重点复习爆炸危险区域的划分及爆炸危险区域内电气设备的选 择及电气线路的敷设要求，本知识点也是专业实务案例分析考查点，建议考生适当背诵记 忆；“防雷防静电安全技术”实质分为两个考查方向——防雷安全技术和防静电安全技术, 属于历年必考点，分值占比高，考查点及题型固定，难度偏低，应重点掌握；“电气装置安 全技术”分值占比极小，不建议考生花费大量精力学习。

※本章考情分析

第二章电气安全技术

2022 年

2021 年

2020 年

单选题

多选题

单选题

多选题

单选题

多选题

第一节电气事故及危害

2分

3分-

2分

第二节触电防护技术

6分

2分

6分

6分

2分

第三节电气防火防爆技术

1分

2分

3分

2分

2分

2分

第四节雷击和静电防护技术

2分

2分

3分

4分

2分

4分

第五节电气装置安全技术

3分

4分

1分

1分

合计

24分

22分

21分

※思维导图

第二章 电气安全技术


n第一节电气事故及危害R


触电事故要素


第二节触电防护技术


一、 绝缘、屏护和间距

二、 保护接地和保护接零

三、 双重绝缘、安全电压和漏电保护


※核心考点

一、电气引燃源

第二章电气安全技术

E四、电气安全检测仪器


第一节电气事故及危害
考点：触电事故要素★★★

（-）触电事故种类

触电事故要素中电击和电伤的定义划分属于必考点之一，应重点尺纱盛接啓电击和间孩接触电击的区别，直接接 触电击属于接触正常带电体导致的电击事故（违章操作、冒险作业）、晶'接卷也电击恳午接触意外状态下的故障带电 体导致的电击事故                              Vy =、’

例如，电工作业人员利用绝缘夹钳安装继电器，因绝缘夹钳绝缘失效导κa⅞ζ⅛⅛,属于直接接触电击，绝缘夹钳仅 作为工器具触及的是正常带电体

例如，电工作业人员带电检维修风机，触及风机外壳因外壳绝缘失效导致触电，属于间接接触电击，此时触及的是 故障状态下的带电体设备外壳


电击

按照发生电击时电 气设备的状态

直接接触电击

关键词：正常带电体

触及正常状态下带电的带电体时发生的电击，称为正常状态下的电击 绝缘、屏护、间距等属于防止直接接触电击的安全措施

间接接触电击

关键词：故障带电体

触及正常状态下不带电，而在故障状态下意外带电的带电体时 （如漏电设备的外壳）发生的电击，也称为故障状态下的电击

接地、接零、等电位联结属于防止间接接触蜓的安全措施

电击

按照人体触及带电 体的方式和电流流过 人体的途径

单线电击

人体站在导电性地面或接地导体&1厶体集M編触及带电导体 由接触电压造成的电击      ʌ ʌ  ʌ

两线电击

不接地状态的人体某畛触 同命矗屎同 鮮神节导体时由 接触电压造成的电击 〜\ ， ' 「' 1 _________√v'    "3"_____

跨步电压电击

人体进入地面磐电邺域时，两脚间承受的贋里电压造成的电击

-----------τJ

（续）

电伤（光、热、辐射）

电弧烧伤

弧光放电造成的烧伤，可造成大面积、大深度的烧伤 熔化的炽热金属飞溅岀来还会造成烫伤

电流灼伤

电流通过人体由电能转换成热能造成的伤害

皮肤金属化

电弧使金属熔化、汽化，金属微粒渗入皮肤造成的伤害

电烙印

电流通过人体后在人体与带电体接触的部位留下的永久性斑痕

电气机械性伤害

电流作用于人体时，由于中枢神经强烈反射和肌肉强烈收缩等造 成的机体组织断裂、骨折

电光眼

发生弧光放电时，由红外线、可见光、紫外线对眼睛的伤害

应特别注意熔化的炙热金属——电弧烧伤；灼伤疤痕不属于电烙印；电气伤害引发的二次机械伤害不属于电器机械性伤害

[2019年真题】间接接触电击是触及正常状态下不带电，而在故障状态下意外带电的带 电体发生的电击，下列触电事故中，属于间接接触电击的是（  ）。

【答案】D

【解析】选项A,小张在更换空气开关时，由于使用改锥不当，导致意外碰触带电体触 电，属于正常带电状态下的触电，因此是直接接触触电。

选项B,小李清扫配电柜的电闸，采用的是绝缘的毛刷，因此进行了绝缘保护，但是因 精力不集中导致的是意外碰触带电体，造成单相短路。因此是直接接触触电。

选项C,小赵在配电作业时，无意中碰触带电导线的裸露部分，形成单相短路，也属于 带电体正常带电状态下的触电。因此是直接接触触电。

选项D,题眼在于手持电动工具属于II类设备，采用的是双重绝缘防护，而双重绝缘防 护属于防止间接接触触电的措施，因此当双重绝缘防护失效造成的触电属于间接接触触电， 这里应特别注意，仅仅因为单一绝缘破损则不属于双重绝缘范畴，故后者判定为直接接触 触电。

【2020年真题】直接接触电击是触及正常状态下带电的带电体时发生的电击。间接接触 电击是触及正常状态下不带电而在故障状态下带电的带电体时发生的电击。下列触电事故 中，属于间接接触电击的是（  ）。

【答案】A

【解析】间接接触电击是触及正常状态下不带电，而在故障状态下意外带电的带电体时 （如触及漏电设备的外壳）发生的电击，也称为故障状态下的电击。接地、接零、等电位联 结等属于防止间接接触电击的安全措施。A选项，手电钻正常状态不带电，在故障状态下带 电，导致触电，属于间接接触触电。

【2021年真题】触电事故是由电流形态的能量造成的事故，分为电击和电伤。下列触电 事故伤害中，属于电击的是（  ）0

【答案】D

【解析】按照人体触及带电体的方式和电流流过人体的途径，电击可分为单线电击、两 线电击和跨步电压电击。按照电流转换成作用于人体的能量的不同形式，电伤分为电弧烧 伤、电流灼伤、皮肤金属化、电烙印、电气机械性伤害、电光眼等伤害。

[2022年真题】夏季触电事故多发，与天气炎热、多雨、潮湿等因素有关，易构成电流 回路。下列导致触电事故的原因中，不属于夏季触电事故主要原因的是（  ）。

A.雷电多发                 B.地面导电性增强

C.电气设备的绝缘电阻降低       D,电气设备未作保护接地

【答案】D

【解析】题干已经明确夏季触电事故多与天气炎热、多雨、潮湿等外界因素有关，因此 选项A、选项B、选项C均属于导致触电的外界因素；选项D,电气设备未作保护接地属于 电气设备本身的缺陷所致。

（二）电流对人体作用的影响因素

影响的种类

内容

电流大小

感知电流

通过人体的使人有感觉的最小电流。感知电流一般不会对人体构成生理伤害，但当 电流增大时，感觉增强，反应加剧，可能导致摔倒、坠落等二次事故

摆脱电流

人触电后能自行摆脱带电体的最大电流称为该概率下的摆脱电流。摆脱电流是人体 可以忍受但一般尚不致造成严重后果的极限

摆脱概率为50%的摆脱电流，成年男子约为16mA,成年女子约10.5mA；摆脱概 率为99. 5%的摆脱电流，则分别约为9mA和6mA

室颤电流

通过人体引起心室发生纤维性颤动的最小电流称为室颤电流。当电流持续时间超过 心脏跳动周期时，人的室颤电流约为50mA；当电流持续时间短于心脏跳动周期时， 人的室颤电流约为50OmA

持续时间

电击持续时间越长，越容易引起心室纤维性颤动，即电击危险性越大

电流途径

人体在电流的作用下，没有绝对安全的途径。左手至胸部途径的心脏电流系数为1∙5,是最危险的途径

电流种类

不同种类的电流对人的危险程度不同，但各种电流都有致命的危险

IoOHZ以上交流电流的作用、直流电流的作用、冲击电流的作用

个体特征

女性的感知电流和摆脱电流约为男性的2/3,儿童遭受电击后的危险性较大（女性和儿童更危险）

【2021年真题】电流对人体伤害的程度与电流通过人体的路径有关。电流流入人体，一定 是从人体某一部位流入，从另一部位流出的，这两个部位之间的路径，就决定了人体受到的伤 害程度。下列电流通过人体的路径中，最危险的路径是（  ）。

A.左手至脚部 B.左手至背部    C.左手至右手 D.左手至胸部

【答案】D

【解析】人体在电流的作用下，没有绝对安全的途径。左手至胸部途径的心脏电流系数 为1.5,是最危险的途径。

[2022年真题】人体对电流作用没有预感，往往在短时间内人就会受到电流的伤害，电 流通过人体，会引起一系列症状。关于电流对人体作用的说法，正确的是（  ）。

【答案】C

【解析】选项A错误，小电流给人以不同程度的刺激，会引起人体组织发生变异；选项 B错误，数十至数百毫安的小电流通过人体短时间使人致命的最危险的原因是引起心室纤维 性颤动。选项D错误，发生心室纤维性颤动时，心脏每分钟颤动IOOo次以上，但幅值很小。

第二节触电防护技术
考点一：绝缘、屏护和间距★★★

（-）绝缘

绝缘材料分类

固体绝缘材料

包括瓷、玻璃、云母、石棉等无机绝缘材料，橡胶、塑料、纤维制 品等有机绝缘材料和玻璃漆布等复合绝缘材料

液体绝缘材料

矿物油、硅油等液体

气体绝缘材料

六氟化硫、氮等气体

绝缘材料性能

电性能

关键词：损阻流压

绝缘材料的电性能主要是电阻率和介电常数。作为绝缘结构，主要 性能是绝缘电阻、耐压强度、泄漏电流和介质损耗

绝缘电阻相当于漏导电流遇到的电阻，是直流电阻，是判断绝缘质 量最基本、最简易的指标。绝缘物受潮后绝缘电阻明显降低

力学性能

绝缘材料的力学性能是指强度、弹性等性能

热性能

关键词：热弧阻软 黏——耐热性能、耐 孤性能、阻燃性能、 软化温度和黏度

耐热性能用允许工作温度来衡量

软化温度是指固体绝缘在较高温度下维持不变形的能力

耐弧性能是指接触电弧时表面抗碳化的能力，无机绝缘材料的耐弧 性能优于有机绝缘材料的耐弧性能

阻燃性能用氧指数（百分数）表示。氧指数是指在规定的条件下， 材料在氧、氮混合气体中恰好能保持燃烧状态所需要的最低氧浓度。 氧指数在21%以下的材料为可燃性材料，21% -27%的为自熄性材 料，27%以上的为阻燃性材料

吸潮性能

包括吸水性能和亲水性能

抗生物性能

抵御霉菌等生物性破坏的能力

（续）

绝缘破坏

绝缘击穿

当施加于绝缘材料上的电场强度高于临界值时，绝缘材料发生破裂 或分解，电流急剧增加，完全失去绝缘性能

气体绝缘击穿是由碰撞电离导致的电击穿，气体击穿后绝缘性能会很 快恢复；液体绝缘的击穿特性与其纯净程度有关，液体绝缘击穿后，绝 缘性能只在一定程度上得到恢复；固体绝缘的击穿有电击穿、热击穿、 电化学走笠權电击穿等击穿形式。固体绝缘击穿后将失去其原有性能

绝缘老化（长时间）

绝缘损坏（短时间）

补充知识点：氧指数为材料能稳定燃烧的最低氧含量，环境氧含量低于氧指数则火焰自 行熄灭，通过释放大量惰性气体（二氧化碳、氮气、水蒸气）降低环境中氧含量从而实现 灭火目的的方式为窒息灭火。

（二）屏护和间距

屏护装置

固定式屏护装置应有足够的力学强度和良好的耐燃性能

金属材料制成的屏护装置，必须接地（或接零）

应根据被屏护对象挂上“止步！高压危险!”“禁止攀登!”等标示牌

栅栏

户内栅栏

高度不应小于1.2m

户外栅栏

高度不应小于1. 5m

遮栏

高度不应小于1.7m、底部离地面高度不应大于0. Im

与裸导体的距离不应小于0. 8m

网眼遮栏与裸导体之间的距离不宜小于0∙ 15nι

[2018年真题】绝缘材料有多项性能指标，其中电性能是重要的指标之一。下列性能中 属于电性能指标的有（  ）O

【答案】ABDE

【解析】绝缘材料的电性能，包括绝缘电阻、耐压强度、泄漏电流和介质损耗，选项 ABDE正确；耐弧性能属于绝缘材料的热性能，故选项C排除。

[2019年真题】触电防护技术包括屏护、间距、绝缘、接地等，屏护是采用护罩、护 盖、栅栏、箱体、遮栏等将带电体与外界隔绝。下列针对用于触电防护的户外栅栏的高度要 求中，正确的是（   ）。

A.户外栅栏的高度不应小于1.2m     B.户外栅栏的高度不应小于1. 8m

C.户外栅栏的高度不应小于2.0m D.户外栅栏的高度不应小于1.5m

【答案】D

【解析】触电防护的户内栅栏高度不应小于1.2m；触电防护的户外栅栏的高度不应小 于 1.5mo

【2021年真题】当施加于绝缘材料上的电场强度高于临界值时，绝缘材料发生破裂或分 解，完全失去绝缘能力，这种现象就是绝缘击穿。固体绝缘的击穿有电击穿、热击穿、电化 学击穿、放电击穿等形式。其中，电击穿的特点是（ ）o

C.作用时间长、击穿电压低        D.作用时间长、击穿电压高

【答案】B

【解析】电击穿是碰撞电离导致的击穿。电击穿的特点是作用时间短、击穿电压高。这 里需区分其他几个选项，热击穿的特点是电压作用时间较长，而击穿电压较低；电化学击穿 的特点是电压作用时间很长、击穿电压往往很低。

【2022年真题】当施加于绝缘材料上的电场强度高于临界值时，绝缘材料发生破裂或分 解，电流急剧增加，完全失去绝缘性能，这种现象就是绝缘击穿，关于绝缘击穿的说法，正 确的是（   ）。

C.液体绝缘击穿后绝缘性能不能恢复  D.固体绝缘击穿后绝续性能可部分恢复

【答案】B

【解析】选项A和选项C错误，液体绝缘击穿特性与其纯度有关，纯净液体的击穿由碰 撞电离所导致，因此，液体绝缘击穿后，绝缘性能只在一定程度上得到恢复。选项D错误, 固体绝缘击穿后将失去其性能。

考点二：保护接地和保护接零★★★

（-）接地保护 接地保护~


适用范围

设备外壳通过低电阻接地，限制故障电压在安全范围以内，这种系统就是 IT系统。字母I表示配电网不接地或经高阻抗接地，字母T表示电气设备外 壳接地

保护接地适用于各种不接地配电网

在380V不接地低压配电网中，为限制设备漏电时外壳对地电压不超过安全 范围，一般要求保护接地电阻RE ≤4∩

知识点补充：发生漏电事故时如果通过人体事故电流足够小，不需要强制 设置漏电保护装置切断故障电路，通常设置在发生漏电事故后仍需要正常运 行的用电设备供电，例如消防安防、矿井通风换气设备、手术室、洁净室的

通风换气设备


保护接地  中性点不接地设备

（IT系统）    外壳接地

接地保护


特点


适用范围


（续）


第一个字母T表示配电网直接接地，第二个字母T表示设备外壳接地（适 用于接地的配电网）

中性点的接地RN称为工作接地，中性点引出的导线称为中性线N （工作 零线）。在接地的配电网（TT系统）中，单相电击的危险性比不接地的配电 网（IT系统）单相电击的危险性大，只有在采用其他防止间接接触电击的措 施有困难的条件下才考虑采用Tr系统

TT系统中应装设能自动切断漏电故障的漏电保护装置或具有同等功能的过 工作接地  中性点接地设备外 电流保护装置

（Tr系统） 壳接地         Tr系统主要用于低压用户，即用于未装备配电变压器，从外面直接引进低

压电源的小型用户


（二）接零保护

字母T表示中性点接地，字母N表示电气设备在正常情况下不带电的金属部分与配电网中性点（N 点）之间连接。当设备某相带电体碰连设备外壳时，形成该相对保护零线的短路，短路电流促使线路 上的短路保护迅速动作，将故障部分断开电源，消除电击危险

)TN-S系统



b ) TN-C系统


C ) TN-C-S系统


供配电方式

持续时间

保护接零

（TN系统）

故障持续时间

配电线路或仅供给固定式电气设备的线路

不宜超过5s

手持式、移动式设备的线路或插座回路

220V供电电压

不应超过0∙4s

380V^r⅛⅛

不应超过0. 2s

TN-S

中性点接地

设备外壳接零           “

N与PE分开，设置专用独立保护零线:

g⅞r压末安害，南电保护装置速断 'π '⅛,火矣及安多榮高场所 ⅛Z∕ I SSSr ʌ Vc ð -

TN-C

中性点接地

设备外壳接零      二"’

N与PE共用，作为伊哼f

L电&不安奪、'輯'願1装置速断 •无火独用电设备少、用 电线路简疥安全条件好

TN-C-S

中性点接地    f9o,.

设备外壳接零    /

干线保护零线与中性线共用矿若分开"

电缽安全，漏电保护装置速断 '。产内低压配电的场所及非生产 准楼房（大多数民用建筑）

IT、TT和TN系统应试技巧：

形式和设备外壳的连接形式(接地--T、不接地--1、接零 —N)O

(≡)保护导体和接地装置

保护导体包括保护接地线、保护接零线和等电位联结线。保护导体分为人工保护导体和 自然保护导体。保护导体的名称和种类应重点记忆，属于专业实务类考点。

保护导体截面面积。

(单位:mm2)

适用情形

规格

保护零线最小截面面积SPE

当保护线与相线材料相同时

Sz. W16

SL

16<Sz≤35

16

SL >35

S/2

单芯绝缘导线作保护零线时

PE有机械防护

≥2.5

PE无机械防护

N4.0

兼用作中性线、保护零线的PEN线

铜质PEN线

Nlo

铝质PEN线

N16

电缆芯线

N4

接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

当自然接地体的接地电阻符合要求时，可不敷设人工接地体(发电厂和变电所除外)。 自然接地体至少应有两根导体在不同地点与接地网相连。

接地体宜避开人行道和建筑物出入口附近。接地体的引出导体应引出地面0.3m以上。 接地体离独立避雷针接地体之间的地下水平距离不得小于3m;离建筑物墙基之间的地下水 平距离不得小于1.5In

（4）接地装置连接。接地装置地下部分的连接应釆用焊接，并应采用搭焊，不得有虚 焊。利用建筑物的钢结构、起重机轨道、工业管道等自然导体作接地线时，其伸缩缝或接头 处应另加跨接线，以保证连续可靠。

接地线与管道的连接可采用螺纹连接或抱箍螺纹连接，但必须釆用镀锌件，以防止锈 蚀。在有振动的地方，应釆取防松措施。

【2020年真题】电气设备在运行中，接地装置应始终保持良好状态，接地装置包括接地 体和接地线。关于接地装置连接的说法，正确的是（  ）O

【答案】C

【解析】接地装置地下部分的连接应采用焊接，并应采用搭焊，不得有虚焊。利用建筑 物的钢结构、起重机轨道、工业管道等自然导体作接地线时，其伸缩缝或接头处应另加跨接 线，以保证连续可靠。接地线与管道的连接可采用螺纹连接或抱箍螺纹连接，但必须采用镀 锌件，以防止锈蚀。在有振动的地方，应采取防松措施。

【2021年真题】接地装置是接地体和接地线的总称。运行中电气设备的接地装置应当始 终保持良好状态。关于接地装置要求的说法，正确的是（  ）。

【答案】B

【解析】自然接地体是用于其他目的，但与土壤保持紧密接触的金属导体。例如，埋设 在地下的金属管道（有可燃或爆炸性介质的管道除外），金属井管，与大地有可靠连接的建 筑物的金属结构，水工构筑物及类似构筑物的金属管、桩等自然导体均可用作自然接地体， 选项A错误。自然接地体至少应有两根导体在不同地点与接地网相连（线路杆塔除外）。非 经允许，接地线不得作其他电气回路使用。不得利用蛇皮管、管道保温层的金属外皮或金属 网以及电缆的金属护层作接地线，选项C错误。为了减小自然因素对接地电阻的影响，接 地体上端离地面深度不应小于0. 6m （农田地带不应小于Im）,并应在冰冻层以下，选项D 错误。

【2021年真题】在中性点接地配电网中，对于有火灾、爆炸危险性较大的场所或有独立 附设变电站的车间，应选用的接地（零）系统是（ ）o

A. TT系统                        B. TN-S系统

【答案】B

:鯉祈】TN-S系统可用于有爆炸危险，或火灾危险性较大，或安全要求较高的场所，宜 用于有独立附设变电站的车间。

[2021年真题】保护导体分为人工保护导体和自然保护导体。关于保护导体的说法，错 误的是（   ）。

【答案】D

【解析】交流电气设备应优先利用建筑物的金属结构、生产用的起重机的轨道、配线的 钢管等自然导体作保护导体，选项C正确，选项D错误。

在低压系统中，允许利用不流经可燃液体或气体的金属管道作保护导体，选项A正确。

人工保护导体可以采用多芯电缆的芯线、与相线同一护套内的绝缘线、固定敷设的绝缘 线或裸导体等，选项B正确。

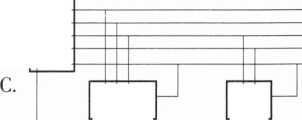

【2022年真题】保护接地是用导线将电气设备的金属外壳与大地连接，是防止间接接触电 击的基本技术措施之一。下列电气保护系统示意图中，属于Tr保护接地系统的是（  ）。

电源

<∖∕∖∕x

,∖∕∖z∖

<W∖


重复接地

三相设备     单相


ʌlʌɔ厲 N


三相设备


单相



λn



源一

电一


单相

一•相设备


LL23NPE


三相设备


单相


U &                                          URE URE

【答案】B

【解析】TT系统的含义为电源中性点接地（RN）,电气设备金属外壳也应接地（RE） 的系统，因此，可判断选项B是正确表述Tr系统的示意图。选项A的示意图属于TN-C系 统，选项C的示意图属于TN-S系统，选项D的示意图属于IT系统。

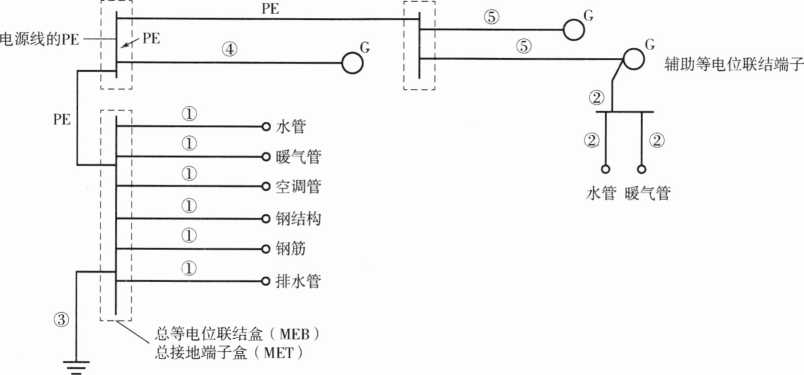

[2022年真题】保护导体旨在防止间接接触电击，包括保护接地线、保护接零线和等电 位联结线。为保证保护导体的可靠性，应正确区分保护导体类型，以便选择保护导体的材料 和尺寸。图示为某车间的保护导体连接图，图中未画出载流的相导体和N导体，G为I类用 电设备。下列序号标示的保护导体类型中，正确的有（  ）。

总配电箱

分配电箱






【答案】ABC

【解析】①属于主等电位联结线；②属于辅助等电位联结线；③属于接地线；④和⑤属 于PE线。

考点三：双重绝缘、安全电压和漏电保护★★★

（-）双重绝缘

双重绝缘 结构


双重绝缘


加强绝缘


工作绝缘（基本绝缘）：带电体与不可触及的导体之间的 绝缘，是保证设备正常工作的基本绝缘


保护绝缘（附加绝缘）：不可触及的导体与可触及的导体 之间的绝缘


双重绝缘 防止间接接触电击 的安全技术措施


双重绝缘的 基本条件


工作绝缘的绝缘电阻不得低于2MΩ

加强绝缘的绝缘电阻不得低于7

一


具有与上述双重绝缘相同绝缘水


保护绝缘的绝缘电阻不得低于5MQ


II类设备的外壳应有足藝的绝物:乎和力学强度，外壳的蠡、窗必须使用 工具才能打开

II类设备在其明显部位险Wf形标志


ɔ

0

凡属双重绝缘的设备，不得再有接地或接零

--------——---


（二）安全电压

安全电压是在一定条件下、一定时间内不危及生命安全的电压。安全电压属既能防止间 接接触电击也能防止直接接触电击的安全技术措施。依靠安全电压供电的设备属于In类 设备。

安全电压限

值和额定值

限值

工频安全电压有效值的限值为50V,直流安全电压的限值为120V

额定值

我国规定工频有效值的额定值有42V、36V、24V、12V和6V

使用环境

选用电压值

特别危险环境的手持电动工具

42 V

电击危险环境的手持照明灯和局部照明灯

36V 或 24V

金属容器内、隧道、水井、大面积接地导体的狭窄、行动不便的环 境（潮湿）

12V

特殊场所（水下）

6V

（Ξ）漏电保护

漏电保护装置主要用于防止间接接触电击和直接接触电击。

分类

按照动作原理

电压型

电流型

按照有无电子元器件

电子式

电磁式

按照极数

二极漏电保护装置

三极漏电保护装置

四极漏电保护装置

动作参数

电流型漏电保护装置的主要动作参数是动作电流和动作时间，防止触电的漏电保护装置宜采用高灵 敏度、快速型装置

30mA及30mA以下的属高灵敏度

防止触电事故

30mA以上、IoOOmA及IoOOmA以下属中灵敏度

防止触电事故和漏电火灾

IOOOmA以上的属低灵敏度

防止漏电火灾和一相接地故障

安装和运行

属于I类的移动式电气设备及手持式电动工具；生产用的电气设备；施工工地的电气机械设备；安 装在户外的电气装置；临时用电的电气设备；机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂 式空调电源插座外的其他电源插座或插座回路；游泳池、喷水池、浴池的电气设备；安装在水中的供 电线路和设备；医院中可能直接接触人体的电气医用设备等均必须安装漏电保护装置

（口诀：医生工户临水座）

对于公共场所的通道照明电源和应急照明电源、消防用电梯及确保公共场所安全的电气设备、用于消 防设备的电源、用于防盗报警的电源（消防、安防电源），应装设不切断电源的报警式漏电保护装置

从防止触电的角度考虑，使用特低电压供电的电气设备、一般环境条件下使用的具有双重绝缘或加 强绝缘结构的电气设备、使用隔离变压器且二次侧为不接地系统供电的电气设备，以及其他没有漏电 危险和触电危险的电气设备可以不安装漏电保护装置

考点分析：本考点属于历年必考点分值集中，但实质考查点分为双重绝缘、安全电压及 漏电保护装置，整体难度偏低，建议考生应重点掌握安全电压及漏电保护装置。此外，教材重 点介绍漏电保护装置的设计原理，建议作为了解性知识点，但应理解漏电保护装置的动作原 理（当供电回路向大地有电流泄漏时，漏电保护装置切断故障回路，保证触电者的安全）。

【2020年真题】漏电保护装置主要用于防止间接接触电击和直接接触电击，也可用于防止 漏电火灾及监视单相接地故障，关于漏电保护装置使用场合的说法，正确的有（  ）。

【答案】ABCD

【解析】30mA及30mA以下的属高灵敏度，主要用于防止触电事故；30mA以上、 IoOOmA及1 OOOmA以下的属中灵敏度，用于防止触电事故和漏电火灾；IOOomA以上的属低 灵敏度，用于防止漏电火灾和监视一相接地故障。对于公共场所的通道照明电源和应急照明 电源、消防用电梯及确保公共场所安全的电气设备、用于消防设备的电源（如火灾报警装 置、消防水泵、消防通道照明等）、用于防盗报警的电源，以及其他不允许突然停电的场所 或电气装置的电源，漏电时立即切断电源将会造成其他事故或重大经济损失。在这些情况 下，应装设不切断电源的报警式漏电保护装置。

【2021年真题】特低电压是在一定条件下、一定时间内不危及生命安全的电压，既能防 止间接接触电击，也能防止直接接触电击。按照触电防护方式分类，由特低电压供电的设备 属于（    ）。

A. 0类设备      B. I类设备      C. II类设备      D. ID类设备

【答案】D

【解析】安全电压是在一定条件下、一定时间内不危及生命安全的电压。根据欧姆定 律，可以把加在人身上的电压限制在某一范围之内，使得在这种电压下，通过人体的电流不 超过特定的允许范围。这一电压就称为安全电压，也称为特低电压（ELV）。安全电压属既 能防止间接接触电击也能防止直接接触电击的安全技术措施。具有依靠安全电压供电的设备 属于In类设备。

【2022年真题】双重絶缘是强化的绝缘结构，是指工作绝缘和保护绝缘，双重绝缘是防 止间接触电击的安全技术措施，需要严格按照测试条件.（直流500V）测试绝缘电阻。下列 对于各类绝缘的电阻值要求中，正确的是（  ）。

【答案】D

【解析】双重绝缘包括双重绝缘和加强绝缘，工作绝缘的绝缘电阻值不得低于2MQ,保 护绝缘的绝缘电阻不得低于5MQ,加强绝缘的绝缘电阻不得低于7MQ。

第三节电气防火防爆技术
考点一：电气引燃源★

电气装置的危险温度和发生在可燃物上的电火花和电弧。

(—)危险温度

短路

发生短路时，线路中电流增大为正常时的数倍乃至数十倍，而产生的热量又与电流的二次 方成正比，使得温度急剧上升

接触不良

接触部位是电路的薄弱环节，是产生危险温度的重点部位；不可拆卸的接头连接不牢、焊 接不良或接头处夹有杂物，会增加接触电阻导致危险温度；可拆卸的接头连接不紧密或由于 振动而松动也会导致危险温度

过载

严重过载或长时间过载都会产生危险温度

铁芯过热

铁芯短路，或线圈电压过高，或通电后铁芯不能吸合

散热不良

电气设备的散热或通风措施遭到破坏，如散热油管堵塞、通风道堵塞、安装位置不当、环 境温度过高或距离外界热源太近

漏电

漏电电流集中在某一点时引起严重的局部发热，产生危险温度

机械故障

电动机被卡死或轴承损坏、缺油，造成堵转或负载转矩过大

电压过高或过低

电压过高，除使铁芯发热增加外，虹「恒定电阻的负载，还会使电流增大，增加发热；电压 过低，除使电磁铁吸合不牢或吸合不上外，对于恒定功率负载，还会使电流增大，增加发热

电热器具和照明灯具

电炉、电烘箱、电熨斗、电烙铁、电褥子等电热器具和照明器具的工作温度较高，可能导 致产生危险温度

例如，白炽灯泡灯丝温度高达2000 ~ 300Or,当灯泡爆碎时，炽热的钙丝落到可燃物上， 也会引起可燃物质燃烧；灯座内接触不良会造成过热，日光灯(又称荧光灯)镇流器散热不 良也会造成过热，都可能引燃成灾

(二)电火花和电弧

电火花是电极间的击穿放电，能引起可燃物燃烧导致金属熔化、飞溅，构成二次引燃源

工作火花：是指电气设 备正常工作或正常操作过 程中产生的电火花

关键词：通断、电刷

控制开关、断路器、接触器接通和断开线路时产生的火花

插销拔出或插入时产生的火花

直流电动机的电刷与换向器的滑动接触处、绕线式异步电动机的电刷与滑环的滑动接 触处产生的火花等

事故火花：是指线路或 设备发生故障时出现的 火花

关键词：故障

电路发生短路或接地时产生的火花

熔丝熔断时产生的火花

连接点松动或线路断开时产生的火花

变压器、断路器等高压电气设备由于绝缘质量降低发生的闪络

由外部原因产生的火花，如雷电火花、静电火花和电磁感应火花

电动机的转动部件与其他部件相碰也会产生机械碰撞火花

考点分析：本考点属于高频考点，但分值不高题型难度适中，应重点注意以下考点 陷阱：

【2020年真题】电气电极之间的击穿放电可产生电火花，下列关于电火花和电弧的说法 中，正确的是（   ）。

【答案】C

【解析】工作火花是指电气设备正常工作或正常操作过程中产生的电火花。控制开关、断 路器、接触器接通和断开线路时产生的火花；插销拔出或插入时产生的火花；直流电动机的电 刷与换向器的滑动接触处、绕线式异步电动机的电刷与滑环的滑动接触处产生的火花等。

【2021年真题】电气装置运行中产生的危险温度会形成事故的引燃源，造成危险温度的 原因有短路、接触不良、过载、铁芯过热、漏电、散热不良、 等。下列造成危险温度的故障中，属于机械故障造成的是（

机械故障、电压过高或过低

）o


电气设备的散热油管堵塞

运行中的电气设备的通风道堵塞

交流异步电动机转子被卡死或者轴承损坏、缺油

电动机、变压器等电气设备的铁芯通电后过热


【答案】B

【解析】选项A错误，隔离开关、断路器正常工作时产生的火花也会导致引燃可燃物； 选项C错误，工作火花是指电气设备在正常工作状态下所产生的电火花；选项D错误，插 销拔出时产生的火花属于工作火花。

考点二：危险物质和爆炸危险环境★★

爆炸极限


爆炸极限分为爆炸浓度极限和爆炸温度极限。能引起爆炸的最高浓度称为爆炸上限，能引 起爆炸的最低浓度称为爆炸下限，爆炸上限和下限之间的间隔称为爆炸范围


可燃物浓度


(-)危险物质的性能参数和分级分组

I类是矿井甲烷

使用I类防爆型设备

II类是爆炸性气体、蒸气、薄雾

使用II类防爆型设备

In类是爆炸性粉尘、纤维

使用in类防爆型设备

闪点、燃点、引燃温度、爆炸极限、最小点燃电流比、最大试验安全间隙是判断危险物质危险特性的主要性能参数

闪点

(越低越危险)

规定试验条件下发生闪燃的最低温度，闪点越低者危险性越大

燃点

(越低越危险)

物质在空气中点火发生燃烧，移开火源仍能继续燃烧的最低温度

引燃温度

(越低越危险)

在规定试验条件下，不需外来火源即发生燃烧的最低温度

考点分析：本考点为高频考点，但分值不高题型难度适中，应重点注意以下考点陷阱:

(二)爆炸危险环境

气体、蒸气爆炸危险环境

分区

特征

常见区域

0区

正常运行时持续岀现或长时间出现或短时间频繁出 现爆炸性气体、蒸气或薄雾

密闭的容器、储油罐等内部气体空间

（续）

气体、蒸气爆炸危险环境_______________________

分区

特征

常见区域

1区

正常运行时可能出现（预计周期性出现或偶然出 现）爆炸性气体、蒸气或薄雾

阀门、油泵等周期性开启的设备

2区

正常运行时不出现，即使出现也只可能是短时间偶 然出现

粉尘、纤维爆炸危险环境

20区

持续或长期或频繁地出现于爆炸性环境中的区域

粉尘容器、旋风除尘器、搅拌器等设备内部

21区

偶尔出现于爆炸性环境中的区域

频繁打开的容器出口

22区

一般不可能出现于爆炸性粉尘环境中的区域，即使 岀现，持续时间也是短暂的

粉尘袋、取样点

考点分析：常规记忆性考点，建议考生适当记忆爆炸危险物质的各项性能参数。

【2021年真题】危险物质以气体、蒸气、薄雾、粉尘、纤维等形态出现，在大气条件下 能与空气形成爆炸性混合物，如遇电气火花会造成火灾爆炸事故。关于危险物质火灾危险性 与其性能参数的说法，正确的是（  ）。

【答案】A

【解析】活化能越低的可燃性粉尘物质，其火灾危险性越大，选项A正确；燃点（着火 点）越低，火灾危险性越大，选项B错误；一般情况下，闪点越低，火灾危险性越大，选 项C错误；爆炸下限越低的可燃气体物质，其火灾危险性越大，选项D错误。

考点三：爆炸危险区域★★★

气体、蒸气爆炸危险环境

释放源和通风条件对区域危险等级的影响

W

特征

释放源级别

气体、蒸气爆

炸危险的场所

O区

连续出现或长时间存在

连续级释放源

1区

正常运行时可能出现爆炸性气体混合物

一级释放源

2区

正常运行时不太可能出现爆炸性混合物，即使出现也仅 是短时间存在

二级释放源

通风情况

通风情况是划分爆炸危险区域的重要因素，通风分为自然通风、一般机械通风和局部机械 通风等类型

（1） 存在连续级释放源的区域可划为。区，存在一级释放源的区域可划为1区，存在二级 释放源的区域可划为2区

（2） 通风良好，降低爆炸危险等级；通风不良，提高爆炸危险等级

(续)

类别

分区

特征

释放源级别

通风情况

  • (3) 局部机械通风在降低爆炸性气体混合物浓度方面比自然通风和一般机械通风更为有效 时，可采用局部机械通风降低爆炸危险区域等级

  • (4) 在障碍物、凹坑和死角处，应局部提高爆炸危险区域等级

  • (5) 利用堤或墙等障碍物，限制比空气重的爆炸性气体混合物的扩散，可缩小爆炸危险区 域的范围

可燃粉尘、纤维 爆炸危险的场所

20区

可燃性粉尘持续地或长期地或频繁地出现

连续级释放源

21区

正常运行时，空气中的可燃性粉尘可能偶尔岀现

一级释放源

22区

正常运行时，空气中的可燃性粉尘一般不可能出现，即 使出现，持续时间也是短暂的

二级释放源

考点分析：本考点属于安全技术基础必考点及专业实务高频考点，应重点掌握爆炸危险 区域的划分原则及影响因素。此外，本知识点涉及高频易错点，通风良好的标志是混合物中 危险物质的浓度被稀释到爆炸下限的1/4以下。注意和第四章第二节，厂房通风条件必须使 可燃气体、蒸气或粉尘的浓度不致达到危险的程度，一般应控制在爆炸下限1/5以下相 区别。

【2020年真题】释放源是划分爆炸危险区域的基础，通风情况是划分爆炸危险区域的重 要因素，因此，划分爆炸危险区域时应综合考虑释放源和通风条件。关于爆炸危险区域划分 原则的说法，正确的有(   )。

【答案】DE

【解析】局部机械通风在降低爆炸性气体混合物浓度方面比自然通风和一般机械通风更 为有效时，可采用局部机械通风降低爆炸危险区域等级；存在连续级释放源的区域可划为0 区；存在第一级释放源的区域可划为1区；在障碍物、凹坑和死角处，应局部提高爆炸危险 区域等级；如通风良好，应降低爆炸危险区域等级，如通风不良，应提高爆炸危险区域 等级。

【2021年真题】爆炸危险区域的等级应根据释放源的级别和位置、易燃物质的性质、通 风条件、障碍物及生产条件、运行经验综合确定，关于爆炸危险区域等级及范围的划分。正 确的有(   )。

【答案】ADE

【解析】选项A,存在连续级释放源的区域可划为O区。选项B,局部机械通风在降低 爆炸性气体混合物浓度方面比自然通风和一般机械通风更为有效时，可采用局部机械通风降 低爆炸危险区域等级。选项C,如通风良好，应降低爆炸危险区域等级；如通风不良，应提 高爆炸危险区域等级。选项D,在障碍物、凹坑和死角处，应局部提高爆炸危险区域等级。 选项E,利用堤或墙等障碍物，限制比空气重的爆炸性气体混合物的扩散，可缩小爆炸危险 区域的范围。

考点四：防爆电气设备和防爆电气线路**

（-）防爆电气设备 防爆电气设备类型

防爆电气 设备的类型

隔爆型（d）

具有能承受内部的爆炸性混合物爆炸而不受破坏，不致由内部爆炸引起外部爆 炸性混合物爆炸的电气设备。爆炸性气体环境中隔爆型标识为d,但是爆炸性粉 尘环境中隔爆型标识为t （新规）

增安型（e）

在正常时不产生火花、电弧或高温的设备上釆取加强措施

本质安全型（i）

正常状态下和故障状态下产生的火花或热效应均不能点燃爆炸性混合物的电气 设备

正压型（P）

向外壳内充入带正压的清洁空气、惰性气体或连续通入清洁空气的电气设备

充油型

将可能产生电火花、电弧或危险温度的带电零、部件浸在绝缘油里，使之不能 点燃油面上方爆炸性混合物的电气设备

充砂型

将细粒状物料充入设备外壳内，令壳内出现的电弧、火焰传播、壳壁温度及粒 料表面温度不能点燃周围爆炸性混合物的电气设备

无火花型

在正常条件下不会点燃周围爆炸性混合物，而且一般不会发生有点燃作用的故障

浇封型

将可能产生能点燃混合物的电弧、火花及高温部件浇封在环氧树脂等浇封剂里 面，使其不能点燃周围爆炸性混合物的设备__________________

气密型

用熔化、挤压或胶粘的方法制成气密外壳，防止外部气体进入壳内

保护级别

用于煤矿甲烷环境中的I类设备的EPL

Ma、Mb两级    C乙___________

用于爆炸性气体环境的∏类设备的EPL

Ga、Gb、GC 三级

用于爆炸性粉尘环境的In类设备的EPL

Da、Db、气蓍％ V" /

Ma、Ga、Da级的设备具有“很高”的保护级别，使设备在正.在预喇游条件下 或者在罕见的故障条件下不会成为点燃源       χφxb

Mb、Gb、Db级的设备具有“苻’的保护级别，在正噹齢择裡屮、在ff∙W⅛>φV件卜木会成为 点燃源            W “V —'凌'

Gc、DC级的设备具有“加强”的保护级别，强卷每咨呈中&会成为々艰祐，也可采取附加保护


知识点补充：防爆电气设备的防爆形式涉及案例4柢專'点」一案例分析题会要求考生依次 分别说明上述形式标志的含义并确定设备的选型是否符梟声,、‘建议考生灵活应用。


案例分析例题一：某爆炸危险性厂房釆用某电气设备:其防爆标志Exd ∏B T4 Gb,请 考生简述该防爆型设备的适用范围。

EX——防爆型设备、d——隔爆型、∏ B T4——适用于IlB类T4组爆炸性气体环境;

Gb——固有保护级别为“高”的保护级别。故可知适用于IIB类T4组爆炸性气体介质的隔 爆型电气设备。

案例分析例题二：液氨制冷厂房因液氨储罐泄漏导致多人中毒失联，故临时借调粉煤输 送车间的防爆型鼓风机送风（EXidnIBI202 Da）,结果导致现场发生二次燃爆事故。依据上 述案例背景分析现场可能存在的点火源。

可能存在的点火源就是防爆型鼓风机，该风机适用于爆炸性粉尘环境但不适用于爆炸性 气体环境，由于设备的表面高温、电弧均可能导致介质燃爆。

（二）防爆电气线路

线路敷设方式（爆炸性环境）

线路敷设 方式

电气线路宜在爆炸危险性较小的环境或远离释放源的地方敷设。当可燃物质比空气重时，电气线路宜在 较高处敷设或直接埋地；架空敷设时宜采用电缆桥架；电缆沟敷设时，沟内应充砂，并宜设置排水措施。 电气线路宜在有爆炸危险的建筑物、构筑物的墙外敷设。在爆炸粉尘环境，电缆应沿粉尘不易堆积并且易 于粉尘清除的位置敷设

敷设电气线路的沟道、电缆桥架或导管，所穿过的不同区域之间墙或楼板处的孔洞应采用非燃性材料严 密堵塞

敷设电气线路时宜避开可能受到机械损伤、振动、腐蚀、紫外线照射以及可能受热的地方，不能避开 时，应采取预防措施

钢管配线可采用无护套的绝缘单芯或多芯导线

在1区内电缆线路严禁有（无特殊防护的）中间接头，在2区、20区、21区内不应有（无特殊防护 的）中间接头

1区和21区

电力及照明线路应釆用截面面积不小于2. 5mm2的铜芯导线

2区和22区

电力线路应采用截面面积不小于1.5mm2的铜芯导线或截面面积不小于16mm2的铝芯导线

照明线路应釆用截面面积不小于1.5mm2的铜芯导线

考点分析：本考点为历年必考点，建议考生重点掌握爆炸危险区域内电气线路的敷设要 求。针对防爆电气设备的防爆形式常作为案例分析考点，建议考生灵活应用。

[2019年真题】爆炸危险环境的电气设备和电气线路不应产生能构成引燃源的火花、电 弧或危险温度。下列对防爆电气线路的安全要求中，正确的有（  ）。

【答案】ABE

【解析】选项C错误，当可燃物质比空气重时，电气线路宜在较高处敷设或直接埋地。 选项D错误，正确表述为在爆炸性气体环境内钢管配线的电气线路必须做好隔离密封。PVC 线管，防腐蚀、防漏电、穿电线用的管子，用于室内正常环境和在高温、多尘、有振动及有 火灾危险的场所。也可在潮湿的场所使用。不得在特别潮湿，有酸、碱、盐腐蚀和有爆炸危 险的场所使用。

第四节雷击和静电防护技术
考点一：雷电防护技术★★

（-）雷电分类及危害

直击雷和感应雷



雷电的危害

火灾和爆炸

直击雷放电的高温电弧能直接引燃邻近的可燃物造成火灾，高电压造成的二次放电 可能引起爆炸性混合物爆炸__________________________

-巨大的雷电流通过导体，在极短的时间内转换出大量的热能，可能烧毁导体、熔化 导体，导致易燃品的燃烧，从而引起火灾乃至爆炸_________________

球雷侵入可引起火灾

数百万伏乃至更髙的冲击电压击穿电气设备的绝缘导致的短路亦可能引起火灾

电击

雷电直接对人放电（直击雷）会使人遭到致命电击；二次放电也能造成电击；球 雷打击也能使人致命_____________________________

-数十至数百千安的雷电流流入地下，会在雷击点及其连接的金属部分产生极高的对

地电压，可能直接导致接触电压和跨步电压电击__________________

电气设备绝缘损坏后，可能导致高压窜入低压带来触电危险

设备和 设施毁坏

-数百万伏乃至更高的冲击电压可能毁坏发电机、电力变压器、断路器、绝缘子等电

气设备的绝缘、烧断电线或劈裂电杆_______________________

大规模停电

电力设备或电力线路破坏后即可能导致大规模停电

（二）防雷分类

防雷分类，第一类防雷建筑物、第二类防雷建筑物和第三类防雷建舗紇次

第一类防雷建筑物

第二类防雷建筑物尽点｝ʌ

'、第三快雷建筑物

制造、使用或储存火炸药及制品，且会引起爆 炸、爆轰，造成巨大破坏或人身伤亡的建筑物

制造、使用或储存火炸药辱制路商亲神 起爆炸，或不致巨大破坏咄身归亡仞建成物

具有O区、20区爆炸危险场所的建筑物

具有2区、2七区爆妒囊⅛⅛鬲建筑物.

1区、21区爆炸危险场所，且因电火花引 爆会造成巨大破坏和人身伤亡的建筑物

1区、21区碑襲施场减「但电火花引.略 不会造成巨大晞価&饬亡旳建筑物J

省级重点文物保护

关键词：0和且

爆炸危险的露天石和福罐；国家簽重点 文物保护的建筑物；唾亥的倉堂：办公楼、 档案馆，大型展览馆，氐夺⅛机场航站楼，大 型火车站，大型港口客运大型旅游建筑， 国宾馆，大型城市的重要动力设施；国家级 计算中心、国际通信枢纽；国际特级和甲级 大型体育馆

关键词：国、大、2和但

的建筑物和省级档

案馆

关键词：省

防雷接地装置

除独立避雷针外，防雷接地装置可以和其他接地装置共用

独立避雷针的冲击接地电阻一般不应大于10Ω

附设接闪器每一引下线的冲击接地电阻一般也不应大于IOQ

防感应雷装置的工频接地电阻不应大于10∩

阀型避雷器的接地电阻一般不应大于5。

防雷技术

直击雷防护

露天装设的有爆炸危险的金属储罐和工艺装置，当其壁厚不小于4mm时，允许不再装设接闪 器，但必须接地；接地点不应少于两处，其间距离不应大于30m,冲击接地电阻不应大于30Q

二次放电防护

保证接闪器、引下线、接地装置与邻近导体之间有足够的安全距离。在任何情况下，第一类防 雷建筑物防止二次放电的最小距离不得小于3m,第二类防雷建筑物防止二次放电的最小距离不得 小于2m。不能满足间距要求时应予跨接，即进行等电位联结

感应雷防护

防止电磁感应，平行敷设的管道、构架、电缆相距不到IOomm时，须用金属线跨接；跨接点之 间的距离不应超过30m；交叉相距不到IOomm时，交叉处也应用金属线跨接。管道接头、弯头、 阀门等连接处的过渡电阻大于0.03。时，连接处也应用金属线跨接

（续）

防雷技术

雷电冲击波防护

全长直接埋地电缆供电者，入户处电缆金属外皮接地

架空线转电缆供电，架空线与电缆连接处装设阀型避雷器

架空线供电者，入户处装设阀型避雷器或保护间隙

电涌防护

对室内浪涌电压的防护，方法是在配电箱或开关箱内安装电涌保护器

电磁脉冲防护

在配电箱或开关箱内安装电涌保护器

人身防雷

雷暴时人体最好离开可能传来雷电冲击波的线路和设备1. 5m以上

考点分析：本考点为历年必考点，建议考生重点掌握防雷建筑物的划分原则和防雷装 置。此外，建议考生理解电涌保护器的动作原理，一般装设在被保护设施的引入端（供电 侧），当供电线路正常供电时电涌保护器对地绝缘（高阻抗），存在雷击过电压导致瞬间击 穿从而将雷电流导入大地，当线路供电电压回落后迅速恢复不通状态正常工作。（关键词: 正常状态——不通；过电压——导通）

【2020年真题】雷电具有电性质、热性质、机械性质等多方面的危害，可引起火灾爆炸、 人身伤亡、设备设施毁坏、大规模停电等。关于雷电危害的说法，正确的是（  ）。

【答案】C

【解析】雷电直接对人放电（直击雷）会使人遭到致命电击；二次放电也能造成电击； 球雷打击也能使人致命；数十至数百千安的雷电流流入地下，会在雷击点及其连接的金属部 分产生极高的对地电压，可能直接导致接触电压和跨步电压电击；电气登資绝缘损坏后可能 导致高压窜入低压，在大范围内带来触电危险。          刁笏\

【2020年真题】建筑物的防雷分类按其火灾和爆炸的危险性牌气身濺备危险性、政治 经济价值可分为第一类防雷建筑物、第二类防雷建筑物、笔三麴漬養物，无知筑物防 雷分类中，正确的有（）。            了务＞、么丿

c.省级档案馆，是第三类防雷建筑物   YyyTf」0°

【答案】ABC

【解析】大型国际机场航站楼，是第二类防雷建筑物；具有2区爆炸危险场所的建筑 物，是第二类防雷建筑物。

【2021年真题】建筑物防雷分类按其火灾和爆炸的危险性、人身伤亡的危险性、政治经 济价值分为三类。关于建筑物防雷分类的说法，错误的是（  ）。

(≡)防雷装置和防雷技术


防雷装置


防雷装置


外部防雷装置


外部防雷装置由接闪器、引下线和接地装置组成


接闪器


(阀式)避雷器 和电涌保护器


内部防雷装置


避雷针


避雷线


避雷网


避雷带


内部防雷装置主要是指防雷等电位联结及防雷间距


《建筑物防雷设计规范》(GB 50057—2010)第5.2.7条，除第一类防雷 建筑物外，金属屋面的建筑物宜利用其屋面作为接闪器


外部防雷系统

引下线

.地网


引下线

避雷短针

引下线

♦避雷带

支持卡


避雷器装设在被保护设施的引入端。正常时处在不通的状态


出现雷击过电压时，击穿放电，切断过电压，发挥保护作用


过电压终止后，迅速恢复不通状态正常工作


避雷器主要用来保护电力设备和电力线路，作防止高电压侵入室内的安全措施。电涌保护器就 是低压阀型避雷器




主钢筋


【答案】A

【解析】建筑物按其火灾和爆炸的危险性、人身伤亡的危险性、政治经济价值分为三 类。国家级重点文物保护建筑物属于第二类防雷建筑物，选项A错误；具有0区爆炸危险 场所的建筑物属于第一类防雷建筑物，选项B正确；国际特级和甲级大型体育馆属于第二 类防雷建筑物，选项C正确；省级重点文物保护的建筑物和省级档案馆属于第三类防雷建 筑物，选项D正确。

【2022年真题】避雷设施主要用来保护电力设备、电力线路和建（构）筑物等，也用作 防止高电压侵入室内的安全措施。下列避雷设施中，适用于保护室内低压设备的是（  ）。

【答案】A

【解析】选项B和选项D,避雷线和避雷针属于外部防雷装置，主要用于接闪，将雷电 流通过引下线引入地面；选项A和选项C,电涌保护器和管型避雷器均属于内部防雷装置， 其中选项A,电涌保护器（又称低压阀型避雷器）是指对室内浪涌电压的防护，而选项C, 管型避雷器是一种最为简单的结构，现在已经很少使用，大多数用于输电线路的防护。

【2022年真题】雷电是大气中的一种放电现象，其破坏作用表现在电、热、机械性质等 方面。认识雷电危害并采取有效预防措施，可以减少雷电造成的损失。关于雷电危害的说 法，正确的有（   ）。

【答案】BCDE

【解析】选项A错误，雷电冲击过电压的作用，在雷击点以外其他点发生的再次放电。 二次放电可能引起爆炸和火灾，也可能造成电击。

考点二：静电防护技术★★★

静电产生：接触一分离起电和感应 起电

固体物质大面积的摩擦，固体物质在压力下接触而后分离，固体物质在挤 出、过滤时与管道、过滤器摩擦

粉体物料筛分、过滤、输送、干燥，悬浮粉尘高速运动

在混合器中搅拌各种高电阻率物质

液体在管道中高速流动，液体喷出管口（裂缝），液体注人容器

液化气体、压缩气体或高压蒸汽在管道中高速流动和由管口喷出

穿化纤布料衣服、穿高绝缘鞋的人员操作、行走、起立等

（续）

静电的 影响因素

材质和杂质

电阻率很高的材料（绝缘材料）容易产生和积累静电。生产中常见的乙烯、 丙烷、丁烷、原油、汽油、轻油、苯、甲苯、二甲苯、硫酸、橡胶、赛璐珞、 塑料等（有机材料）都比较容易产生和积累静电。杂质对静电有很大的影响

工艺设备和 工艺参数

（同种工况条件）接触面积越大，产生的静电越多。接触压力越大或摩擦越强 烈，会增加电荷分离强度，产生较多静电。设备的几何形状也对静电有影响。例 如，平带与带轮之间的滑动位移比V带大，产生的静电也比较强烈

环境条件

湿度对静电泄漏的影响很大。随着湿度增加，绝缘体表面凝成薄薄的水膜， 并溶解空气中的二氧化碳气体和绝缘体析岀的电解质，使绝缘体表面电阻大 为降低，从而加速静电泄漏

静电危害与防治

静电的危害

爆炸和火灾

电压高容易发生放电，静电火花可成为易燃易爆物质的点火源

静电电击

静电电击是静电放电造成的瞬间冲击性的电击，静电电击不会使人致命， 但人体可能因静电电击而坠落或摔倒，导致造成二次事故

妨碍生产

生产过程中产生的静电，可能妨碍生产或降低产品质量

静电防护措施一静电安全防护主要是对爆炸和火灾的防护

环境危险程度控制

釆取取代易燃介质、降低爆炸性混合物的浓度、减少氧化剂含量等控制所

在环境爆炸和火灾危险程度的措施____________________

工艺控制

工艺控制是从材料的选用、摩擦速度或流速的限制、静电松弛过程的增强、 附加静电消除等方面采取措施，限制和避免静电的产生和积累

为了防止静电放电，在液体灌装、循环或搅拌过程中不得进行取样、检测 或测温操作。进行上述操作前，应使液体静置一定的时间，使静电得到足够 的消散或松弛_____________________________

为了避免液体在容器内喷射、溅射，应将注油管延伸至容器底部；而且， 其方向应有利于减轻容器底部积水或沉淀物搅动；装油前清除罐底积水和污 物，以减少附加静电

接地

接地的主要作用是消除导体上的静电，金属导体应直接接地

将可能发生火花放电的间隙跨接连通起来，并予以接地，使其各部位与大 地等电位。为了防止感应静电的危险，不仅产生静电的金属部分应当接地， 而且与其不相连接但邻近的其他金属物体也应接地____________

防静电接地电阻原则上不超过1M。即可，金属导体不超过IOO ~ IoOoQ

增湿

为防止大量带电，相对湿度应在50%以上

为了提高降低静电的效果，相对湿度应提高到65% -70%

对于吸湿性很强的聚合材料，为了保证降低静电的效果，相对湿度应提高 到 80% -90%

应当注意，增湿的方法不宜用于消除高温绝缘体上的静电

抗静电添加剂

抗静电添加剂是化学药剂，具有良好的导电性或较强的吸湿性。因此，在 容易产生静电的高绝缘材料中，加入抗静电添加剂之后，能降低材料的体积 电阻率或表面电阻率以加速静电的泄漏__________________

静电消除器

静电消除器能产生电子和离子，主要用来消除非导体上的静电

考点分析：本考点为历年必考点（案例分析题高频考点），分值占比高难度适中，应重 点掌握静电防护技术并适当记忆背诵。考生应特别注意以下易错考点：

（1） 接地、等电位联结能消除金属导体材料上的静电积蓄，但对于绝缘材料无效。

（2） 绝缘材料（非导体材料）的静电消解应使用静电消除器。

[2020年真题】电气设备运行过程中，可能产生静电积累，应对电气设备采取有效的静 电防护措施。关于静电防护措施的说法。正确的是（  ）。

【答案】D

【解析】选项A错误，为了有利于静电的泄漏，可采用导电性工具。选项B错误，接地 的主要作用是消除导体上的静电。选项C错误，静电消除器主要用来消除非导体上的静电。 选项D正确，增湿的方法不宜用于消除高温绝缘体上的静电。

[2021年真题】存在摩擦而且容易产生静电的工艺环节，必须采取工艺控制措施，以消 除静电危害。关于从工艺控制进行静电防护的说法，正确的是（  ）。

【答案】B

【解析】选项A错误，为了避免液体在容器内喷射、溅射，应将注油管延伸至容器底 部。选项B正确，为了有利于静电的泄漏，可采用导电性工具。选项C错误，为了限制产 生危险的静电，应降低输送流体速度。选项D错误，为了防止静电放电，在液体灌装、循 环或搅拌过程中不得进行取样、检测或测温操作。

[2021年真题】静电防护的主要措施有环境危险程度控制、工艺控制、接地、增湿、抗 静电添加剂和采用静电消除器等。关于静电防护措施的说法，正确的有（  ）。

【答案】BCD

【解析】选项A,对于感应静电，接地只能消除部分危险。选项B,接地的主要作用是 消除导体上的静电。金属导体应直接接地。选项C,增温的方法不宜用于消除高温绝缘体上 的静电。选项D,在容易产生静电的高绝缘材料中，加入抗静电添加剂之后，能降低材料的 体积电阻率或表面电阻率以加速静电的泄漏，消除静电的危险。选项E,静电消除器主要用 来消除非导体上的静电。

【2021年真题】在工业生产和日常生活中，受材质、工艺设备、工艺参数和环境条件等 因素的影响，会产生和积累大量静电，对生产生活造成较大危害。关于静电危害的说法，正 确的有（   ）。

【答案】CDE

【解析】选项A,带静电的人体接近接地导体或其他导体时，以及接地的人体接近带电 的物体时，均可能发生火花放电，导致爆炸或火灾。选项B,由于生产工艺过程中积累的静 电能量不大，静电电击不会使人致命。选项C,如果所在场所有易燃物质，又有由易燃物质 形成的爆炸性混合物，包括爆炸性气体和蒸气，以及爆炸性粉尘等，即可能由静电火花引起 爆炸或火灾。选项D,带静电的人体接近接地导体或其他导体时，以及接地的人体接近带电 的物体时，均可能发生火花放电，导致爆炸或火灾。选项E,生产过程中产生的静电，可能 妨碍生产或降低产品质量。

【2022年真题】工艺过程中产生的静电可能引起多种危害。对静电的安全防护，必须掌握 静电特性、产生原因，有效降低静电危害。关于静电危害的说法，正确的是（  ）。

【答案】C

【解析】选项A错误，静电能量小，但其放电电压高；选项B错误，静电产生的静电场 会对无线电设备产生干扰；选项D错误，静电能量小，一般不会导致人的死亡，更多引发 二次伤害。

第五节电气装置安全技术

考点一：低压电气设备★★★


第二位数字


第二种防护形式等级（防水等级）


第一种防护等级分为7级（防尘级别0~6级）


第二种防护等级分为9级（防水级别0~8级）


后附加字母 第二位数字 ---------第_位数字 -----------前附加字母

-------------防护标志


（-）电气设备环境条件和外壳防护等级★★★

电气设备环 境条件

空气中介质的状态及其他环境参数会影响触电的危险绍麾繇矽後府选用尊典履式的用电

设备                          a「5Ya_______

电气设备外 壳防护等级

电动机和低压电器的外 壳防护包括两种防护

第一种防护是晴風耕物母入内部以及对Ag及内部带电部分或运 动部分的防护（市“      ʃ

第二种防护是箱缶攵内部南诺斯J蘋O

∖ ⅛P □ □

第一种防护形式等级（防尘等级）

第一位数字

IP——防护标志，仅考虑一种防护时,

'x'

（续）

防尘性能

防护等级

防水性能

无防护

O

无防护

防护直径大于50mm的固体

1

防滴

防护直径大于12. 5mm的固体

2

15。防滴

防护直径大于2. 5mm的固体

3

60。防淋水

防护直径大于Imm的固体

4

防溅

防尘

5

防喷水

尘密

6

防海浪或强力喷水

7

浸水

8

潜水

记忆方式：防尘级别——51251、防沉迷；防水级别——滴滴、淋溅、喷海浪

（Z）电动机

电动机的危 险因素

电动机漏电。导致金属外壳及相连接的底座、传动装置、金属管线带电

电动机接线错误，导致外壳带电；电动机未连接保护线，导致外壳带故障电压、传导电压或感应电压

直流电动机和绕线型异步电动机滑环处的火花，各种绝缘击穿时产生的电火花，各种异常状态下产 生的危险温度构成点火源

电动机故障停车，影响系统正常运行，排放有毒气体、可燃气体、烟尘的风机电动机故障停车将带 来严重的次生灾难

电动机突然起动或转速失控，可能造成严重的机械伤害

（三）手持电动工具和移动式电气设备

手持电动工具包括手电钻、手砂轮、冲击电钻、电锤、手电锯等工具。移动式设备包括蛙夯、振捣器、水磨石磨平 机等电气设备

触电防护 分类

O类

仅仅依靠基本绝缘来防止触电

Oi类

依靠基本绝缘来防止触电，金属外壳上装有接地（零）的端子，不提供带有保护 芯线的电源线

I类

除依靠基本绝缘外，设备内部有接地端子引出的专用的保护芯线的带有保护插头的 电源线

II类

具有双重绝缘和加强绝缘的结构

In类

这种设备依靠安全特低电压供电以防止触电

(续)

依靠人的紧握之下运行的，人与工具之间的接触电阻小


移动性强，其电源线易受损(抗拉伸软线)


手持电动工具和移动式电气设备的危险性


没有固定的工位，运行时振动大，而且可能在恶劣的条 件下运行

手持电动工具和移动式电气设备的安全使用



(四)电气照明

电气照明概要


正常照明

应急照明

备用照明

安全照明

疏散照明

值班照明

警卫照明

障碍照明


一般照明的电源采用220V电压。在特别潮湿场所、高温场所、有导电灰尘的场所或有导电 地面的场所，对于容易触及而又无防触电措施的固定式灯具，其安装高度不足2.2m时，应采 用24V安全电压

照明配线应采用额定电压500V的绝缘导线

电气照明基本 安全要求


建筑物照明电源线路的进户处，应装设带有保护装置的总开关

应急照明的电源，应区别于正常照明的电源。应急照明应根据需要选择切换装置

爆炸危险环境应选用防爆型灯具。在有腐蚀性气体或蒸气或特别潮湿的环境应选用防水型 灯具。户外也应选用防水型灯具。多尘环境应选用防尘型灯具

灯饰所用材料应为难燃型材料

库房内不应装设碘鸨灯、卤钧灯、60W以上的白炽灯等高温灯具

灯具不带电，金属件、金属吊管和吊链应连接保护线

（五）低压电器

低压电器

控制电器

用来接通、断开线路和用来控制电气设备。刀开关、低压断路器、减压起动器、电 磁起动器属于低压控制电器

保护电器

用来获取、转换和传递信号，熔断器、热继电器属于低压保护电器

热继电器的核心元件是热元件，利用电流的热效应实施保护作用。热继电器和热脱扣器 的热容量较大，只宜用于过载保护，不能用于短路保护。

将易熔元件串联在线路上，遇到短路电流时迅速熔断来实施保护的保护电器。易熔元件 刚刚不会熔断的电流称为临界电流。易熔元件的临界电流大于其额定电流。在有冲击电流出 现的线路上，熔断器不可用作过载保护元件。

低压电器的特点和性能

类型

特点和性能

应用

刀开关（低压隔离 开关）

手动操作，没有或只有简单的灭弧机构；不能 切断短路电流和较大负荷电流

主要用来隔离电压，与熔断器串联使用

低压断路器

有强力的灭弧装置，能分断短路电流，有多种

保护功能__________________

用作线路主开关

接触器

有灭孤装置，能分、合负荷电流，不能分断短

路电流，能频繁操作______________

用作线路主开关

控制器

触头多、档位多

用于起重机等的控制

[2013年真题】电气设备的外壳防护等级用“IP +数字+数字”表示。下列解释中，正 确的有（   ）。

【答案】BCE

【解析】IP45”表示“防止直径不小于1. Omm的固体异物；防喷水”，故A选项不满足

要求；“IP51”表示“防尘；防垂直方向滴水”，故D选项不满足要求。详见下表:

防尘性能

防护等级

防水性能

无防护

0

无防护

防护直径大于50mm的固体   T

1

防护直径大于12.5mm的固体

2

__

15。防滴

防护直径大于2. 5mm的固体

3

60。防淋水

防护直径大于Imm的固体

4

防溅           -

防尘

5

防喷水

_________尘密

6

防海浪或强力喷水

7

-

浸水

潜水

【2019年真题】低压电器分为控制电器和保护电器。保护电器主要用来获取、转换和传 递信号，并通过其他电器实现对电器的控制，关于低压电器工作原理的说法，正确的是 （ ）。

【答案】A

【解析】选项B,热继电器作用是当热元件温度达到设定值时迅速动作，并通过控制触 头断开主电路；选项C,由于热继电器和热脱扣器的热容量较大，动作延时也较大，只宜用 于过载保护，不能用于短路保护；选项D,在产生冲击电流的线路上，串联在线路上的熔断 器不可用作过载保护元件。

【2022年真题】照明设备不正常运行可能导致火灾，也可能导致人身触电事故，下列针 对电气照明的安全要求中，正确的是（  ）0

【答案】C

【解析】选项A错误，在特别潮湿场所、高温场所、有导电灰尘的场所或有导电地面的 场所，对于容易触及而又无防触电措施的固定式灯具，其安装高度不足2. 2m时，应采用 24V安全电压。选项B错误，灯具的金属件、金属吊管和吊链应连接保护线，并且保护线应 与中性线分开。选项D错误，配电箱内单相照明线路的开关必须采用双极开关。

【2022年真题】低压保护电器主要用来获取、转换和传递信号，并通过其他电器对电路 实现控制，关于低压保护电器作用过程或适用场合的说法，正确的是（匕二）o

【答案】B               Jf定''  ■

【解析】选项A错误，当热元件温度达到设長及由■迅速动作并通我细触头使控制电路 断开，从而使接触器失电，断开主电路，实现諸伊洛。.-选项C臀&,热继电器的热容量 较大，动作延时也较大，只宜用于过载保护，不育6,于短路保行。选项D错误，在有冲击 电流出现的线路上，熔断器不可用作过载保护元件。

【2022年真题】手持电动工具和移动式电气设备在旗吊过程中发生触电事故较多。下列 使用手持电动工具和移动式电气设备的安全要求中，正确的有（  ）。

【答案】ABCE

【解析】选项D错误，单项设备的相线和中性线上都应装有熔断器，并装有双极开关。

考点二：高压电气设备★

（-）变、配电站安全要求

变、配电站应避开易燃易爆场所；应设在企业的上风侧，并不得设在容易沉积粉尘和纤 维的场所；不应设在人员密集的场所。

蓄电池室有可燃气体产生，必须有良好的通风；变压器室、电容器室等有较多热量排 放，必须有良好的自然通风，必要时采取强迫通风。进风口宜在下方，出风口宜在上方。但 装有六氟化硫装置的房间，排风系统的出风口应在下方。

（二）变压器

变压器类型和特点


变压器运行


油浸式变压器的铁芯、绕组浸没在绝缘油里。变压器油属于可燃液 体，油浸式变压器不但火灾危险性较大，而且还有爆炸危险。干式变 压器没有油箱和变压器油，很大程度上排除了火灾、爆炸隐患

温度和温升不得超过规定值。油浸式电力变压器的绝缘材料的最高 工作温度不得超过IO5r ；油箱上层油温最高不得超过95T,但为了 减缓变压器油变质，上层油温最高一般不应超过85弋

干式变压器所在环境的相对湿度不超过70% -85%

考点三：电气线路**

（一）电力线路类型和特点

架空线路的导线多釆用钢芯铝绞线、硬铜绞线、硬铝绞线和铝合金绞线。

腐蚀性强烈环境应釆用铜导线。厂区、居民区内的低压架空线路应采用绝缘导线。单股 铝线或单股铝合金线不得架空敷设。

架空线路造价低、机动性强、便于施工和检修。但其妨碍城市建设；易受空气杂物污 染；碰撞或过分接近树木及其他高大设施，导致触电、短路等事故。

电缆线路主要由电力电缆、终端接头、中间接头及支撑件组成。芯线分铜芯和铝芯两 种。绝缘层分塑料绝缘、橡胶绝缘、浸渍纸绝缘等几种。

电缆线路造价高，不妨碍市容和交通，可靠性高，受外界因素的影响小，不易发生因雷 击、风害、冰雪等自然灾害造成的故障。特别是在有腐蚀性气体或蒸气，或易燃、易爆的场 所应用最为广泛。

（二）电力线路安全条件

线路导线太细将导致其阻抗过大，受电端得不到足够的电压。此外，在TN系统中，如 果线路导线太细，则单相短路电流可能不能推动短路保护动作。

导线连接必须紧密。原则上导线连接处的力学强度不得低于原导线强度的80%；绝缘 强度不得低于原导线的绝缘强度；接头部位电阻不得大于原导线的1. 2倍。

铜导线与铝导线之间应尽量釆用铜一铝过渡接头，特别是在潮湿环境，或在户外，或遇 大截面导线。

电力线路的过电流保护包括短路保护和过载保护。

【2021年真题】电力线路的安全条件包括导电能力、力学强度、绝缘和间距、导线连 接、线路防护和过电流保护、线路管理。下列关于导线连接安全条件的要求中，正确的是 （ ）o

【答案】C

【解析】选项A、B错误，导线连接必须紧密。原则上导线连接处的力学强度不得低于 原导线力学强度的80%,绝缘强度不得低于原导线的绝缘强度；选项D错误，接头部位电 阻不得大于原导线电阻的1.2倍。

选项C正确，铜导线与铝导线之间的连接应尽量采用铜一铝过渡接头，特别是在潮湿 环境，或在户外，或遇大截面导线，必须采用铜一铝过渡接头。

考点四：电气安全检测仪器★★

（-）绝缘电阻测量仪

绝缘电阻是电气设备最基本的性能指标。现场应用兆欧表测量绝缘电阻。

指针式兆欧表俗称摇表，主要由作为电源的手摇发电机和作为测量机构的磁电系比率计组 成。手摇发电机输出较高电压的直流电，施加到被测绝缘电阻上，运用欧姆定律进行测量。

兆欧表有E （接地端）、L （线路端）、G （屏蔽端）三个端子。一般测量只用到E端和 L端。E端接外壳或接地、L端接被测导体。G端是消除表面电流影响测量准确性的专用端 子。测量电缆的绝缘电阻须将G端连接到被测缆芯的绝缘层上。

应根据被测对象选用不同电压的兆欧表。测量额定电压500V以下的线路或设备应釆用 500V或IOOOV的兆欧表；测量500V以上的线路或设备应采用IOOOV或2500V的兆欧表; 测量IOkV及IOkV以上的线路或设备应釆用2500V的兆欧表。测量新的和大修后的线路或 设备应釆用较高电压的兆欧表；测量运行中的线路或设备应釆用较低电压的兆欧表。

使用兆欧表测量绝缘电阻时，应当注意下列事项：

(二)红外测温仪

红外测温仪

(非接触式测量)


避免在强电磁环境、温度大幅度急剧变化的环境使用

不应把测温仪存放在高温处


将测温仪对准被测物后再按键测量


为了保证测量的准确度，测量区域应小于被测目标的范围

与带电体保持安全距离


对于光亮的被测表面，宜在表面上覆盖黑色薄膜再进行测量，以提高测量准确度

检测浓度用百万分比PPm表示。为了安全，当可燃气体浓度达到其爆炸下限(LEL) 的20%时应警报

可燃气体检测

可燃气体检 测仪安装

安装前检查探头是否完好，规格是否与安装条件相符，并校准

应尽量接近阀门、管道接头等较容易泄漏处安装探头

探头应尽量避开高温、潮湿、多尘等有害环境，并不得妨碍正常操作

可燃气体比空气密度小时，探头应安装在设备上方

可燃气体比空气密度大时，探头应安装在设备下方

探头安装可釆用吊装、壁装、抱管安装等安装方式，安装应牢固

探头所接电线应釆用三芯屏蔽电缆，芯线截面面积不应小于Imm2,屏 蔽层应接地

探头应定期标定

安装作业应符合爆炸危险环境作业的要求

(2018年真题】兆欧表是测量绝缘电阻的一种仪表。关于使用兆欧表测量绝缘电阻的说 法，错误的是(   )。

【答案】D

【解析】选项A、B正确，被测设备必须停电，对于有较大电容的设备，停电后还必须 充分放电；选项C正确，对于有较大电容的线路和设备，测量终了也应进行放电；测量应 尽可能在设备刚停止运转时进行，以使测量结果符合运转时的实际温度，故选项D错误。

同步习题强化训练

一、单选题

段。但是，漏电保护不是万能的。下列触电状态中，漏电保护不能起保护作用的是（  ）。

（ ）□

尘层厚度进行分类。若在正常运行中，可燃性粉尘连续出现或经常岀现其数量足以形成可燃 性粉尘与空气混合物或形成无法控制和极厚的粉尘层的场所及容器内部，此类爆炸性环境应 确定为（   ）。

气设备分类的说法中，错误的是（  ）。

防爆标志所代表的含义及其适用范围（  ）。


额定功率：0.55~315kW 机座号：80-355

电压与频率:380V 50Hz,

380∕660V 50Hz

冷却方式：IC411

隔爆标志：EX d IlB T4 Gb

防护等级：IP55

绝缘系统：F级

注油装置：机座号为250~355 的电动机标配

环境温度：-20~40cC

海拔高度：不超过IOOOm

取严密的防静电措施。下列各项措施中，不属于防静电措施的是（ ）o

的设备                  zχΛ? /

二、多选题

1,某厂变电所值班人员巡视至低压配电柜，新投运电能表故障，当即打开电能表接线 盒，怀疑线圈桩头接触不良。用木柄螺丝刀（又称螺钉旋具）紧固（站在绝缘垫上），当即

红光一闪双目瞬时失明。事故判定因其操作失误导致相线短路引起弧光放电，胸以上裸露部 分汗毛全部烧光体表烧伤结疤，皮肤呈淡绿色或黄褐色沉积大量铜离子，眼睑严重充血畏 光。试分析上述事故中表现出的电气伤害（  ）0

气体绝缘材料，绝缘材料有多项性能指标，受到电气、高温、潮湿、机械、化学、生物等因 素的作用时绝缘性能均可能遭到破坏，下列说法中正确的有（  ）。

接地体同大地紧密地连接起来。下列关于保护接地的做法中，正确的有（ ）o

控制电气设备空气开关跳闸

行防护的设备。下列关于II类设备双重绝缘的说法中，错误的有（  ）。

用电设备漏电电流大于装置的整定值，或人、动物发生触电危险时，它能迅速动作，切断事 故电源，避免事故的扩大，保障了人身、设备的安全。下列关于漏电保护装置功能的说法 中，错误的有（   ）。

故和漏电火灾                          X' >

电保护装置            /Bk心4% '

电气装置的危险温度是指超过其设计温度的异常温度。电气装置的下列状态中，能产生危险 温度的有（   ）0

A,日光灯镇流器散热不良        B.电气线路接触点接触不良

E. 18W节能灯连续点燃

A.节能灯      B.控制按钮     C.插座        D.接触器

炸危险区域划分的说法中，正确的有（  ）0

度。下列对防爆电气线路的安全要求中，正确的有（  ）。

线。防爆电气设备的选用具有严格的要求，防爆电器线路的敷设也有严格的要求。下列关于 防爆电气设备的选择和线路的敷设要求中，错误的有（  ）0

于可燃气体泄漏引发的火灾和爆炸事故的发生。其中，探测器安装位置的确定直接影响系统 工作的稳定性，以下针对探测器的安装要求说法，正确的有（  ）。

参考答案及解析

一、单选题

【解析】字母N表示电气设备在正常情况下不带电的金属部分与配电网中性点（N点） 之间连接。

【解析】当设备某相带电体碰连设备外壳时，形成该相对保护零线的短路，短路电流促 使线路上的短路保护迅速动作，从而将故障部分断开电源，消除电击危险。为了实现保护接 零要求，可以釆用一般过电流保护装置或漏电保护装置。

【解析】对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压220V者 故障持续时间不应超过0.4s, 380V者不应超过0. 2s0

【解析】要求铜质PEN线截面面积不得小于IOmm∖铝质的不得小于16mm2,如系电缆 芯线则不得小于4mm2o

（单位：mm2）

适用情形

保护零线最小截面面积SPE

当保护线与相线材料相同时

Sz, W16

__

16<Sl≤35

16

SL >35

________V2________

单芯绝缘导线作保护零线时

PE有机械防护

N2. 5

PE无机械防护

≥4. 0

兼用作中性线、保护零线的PEN线

铜质PEN线

NIO

铝质PEN线

N16

电缆芯线

N4

【解析】人站在绝缘木桌上同时触及相线和中性线，电流经过人体全部汇流至中性线, 不会引起漏电保护装置动作。

【解析】I类是矿井甲烷——使用I类防爆型设备；II类是爆炸性气体、蒸气、薄 雾——使用II类防爆型设备；DI类是爆炸性粉尘、纤维——使用ΠI类防爆型设备。

［解析】可燃性粉尘连续出现或经常出现其数量足以形成可燃性粉尘与空气混合物或形 成无法控制和极厚的粉尘层的场所及容器内部，属于20区。

【解析】防爆标志为EXd ∏BT4的电气设备，其防爆形式为隔爆型适用于IlB类T4组 的爆炸性气体环境。

【解析】按照其铭牌标志，该设备为隔爆型，保护级别Gb,适用于IIB类T4组的爆炸 性气体环境。

【解析】选项A错误，正常时处在不通的状态；出现雷击过电压时，击穿放电，切断过 电压，发挥保护作用，过电压终止后，迅速恢复不通状态正常工作。选项C错误，除独立 避雷针外，在接地电阻满足要求的前提下，防雷接地装置可以和其他接地装置共用。选项D 错误，在任何情况下，第一类防雷建筑物防止二次放电的最小距离不得小于3m,第二类防 雷建筑物防止二次放电的最小距离不得小于2mo

【解析】导致本次事故的主要原因是压缩空气在橡胶软管内高速流动，应严禁使用塑料 桶或绝缘材料制作的容器灌装或输送甲、乙类油品。

【解析】安装短路保护和过载保护装置，主要防止线路短路或过载，对线路上的静电消 解无防护作用。

【解析】IP——防护标志，第一位数字——第一种防护形式等级（防尘等级）；第二位 数字——第二种防护形式等级（防水等级）。IP53的防尘等级满足要求，但防水等级不 满足。

二、多选题

【解析】操作工使用正常绝缘的电工器械并站在绝缘衬垫上，无任何电流通过人体，故 不存在电流烧伤和直接、间接接触触电；皮肤大量铜离子沉积表现为皮肤金属化，体表烧伤 表现为电弧烧伤。眼睑严重充血表现为因电弧放电导致的电光性眼炎。

【解析】选项B错误，电流通过人体，没有绝对安全的途径，左脚至右脚的电流途径能 使电流不通过心脏，但可能因身体麻痹站立不稳导致电流通过全身；选项C错误，女性的 感知电流和摆脱电流约为男性的2/3,儿童遭受电击后的危险性较大。

【解析】绝缘材料的热性能包括耐热性能、耐弧性能、阻燃性能、软化温度和黏度。阻 燃性能用氧指数（百分数）表示。氧指数是在规定的条件下，材料在氧、氮混合气体（空

IlOO

气，氧含量21%）中恰好能保持燃烧状态所需要的最低氧浓度。液体绝缘的击穿特性与其 纯净程度有关。液体绝缘击穿后，绝缘性能只在一定程度上得到恢复。

【解析】设备外壳通过低电阻接地，限制故障电压在安全范围以内，这种系统就是IT系 统，适用于各种不接地配电网，故选项A错误；发生漏电事故通过人体事故电流足够小, 不需要强制切断故障电路，不需要强制设置漏电保护装置，故选项B错误。

【解析】在接地的配电网（Tr系统）中，单相电击的危险性比不接地的配电网（IT系 统）单相电击的危险性大，只有在釆用其他防止间接接触电击的措施有困难的条件下才考 虑釆用Tr系统；TT系统中应装设能自动切断漏电故障的漏电保护装置或具有同等功能的过 电流保护装置。

【解析】凡属于双重绝缘的设备，不得再行接地或接零；位于带电体与不可触及金属件 之间，用以保证电气设备工作和防止触电的基本绝缘是工作绝缘。

【解析】对于公共场所的通道照明电源和应急照明电源、消防用电梯及确保公共场所安 全的电气设备、用于消防设备的电源、用于防盗报警的电源（消防、安防电源），应装设不 切断电源的报警式漏电保护装置；相线与相线之间的短路不会引起漏电保护装置动作。

【解析】电动机依靠其散热系统，于正常工况下长期运转不会产生危险温度，通常是电 气设备的正常运行遭到破坏时，发热量增加，温度升高；电动机转矩过大会导致产生危险温 度，比如电动机运转时联轴器脱离、卡死等异常工况，联轴器脱落会导致电动机空转，空转 条件下不一定会引发过热。

【解析】日光灯镇流器散热不良、电气线路接触点接触不良、电动机电源电压过高或过 低，均可能产生危险温度。

【解析】工作火花是指电气设备正常工作或正常操作过程中产运嶼*花。控制开关、 断路器、接触器接通和断开线路时产生的火花；插销拔出或通哗产是顔灵花S直流电动机 的电刷与换向器的滑动接触处、绕线式异步电动机的电刷宙滑环的滑动嚥（咨产生的火 花等。              *A%* LC七

【解析】正常运行时偶尔且只能短时间释娜町性气体的空间划分⅛J爆炸性气体环境2 区，故选项C有误。爆炸性气体密度大于空间盛顿f易在空间底机沉积，故应提高地沟、 凹坑内爆炸性环境的危险等级。             y

【解析】当可燃物质比空气密度大时，电气线路直渡较高处敷设或在电缆沟内敷设，防 止介质在管沟内形成爆炸性混合物；爆炸危险环境应釆用钢管配线；在1区内电缆线路严禁 中间有中间接头，但可采用防爆型接线盒过渡。

【解析】危险区域划分为O区的，应使用II类电气设备；爆炸性环境煤矿井下优先使用 铜芯导线作为电缆材料。

【解析】某石化企业的液化石油气压缩机房，在空间底部设置通风口防止介质的积蓄; 氢气压缩机房的电线电缆采用埋地、地沟敷设的方式。

第三章特种设备安全技术

※本章导学

本章主要讲述特种设备分类及原理，针对锅炉、压力容器、压力管道、气瓶、起重机 械、场（厂）内专用机动车辆、客运索道和大型游乐设施的安全附件及操作要求分别提 出设计要求及技术措施。本章考点分值在23分左右，整体难度适中但常涉及超纲考点， 建议考生重点掌握锅炉安全技术、起重机械安全技术、场（厂）内专用机动车辆安全技 术等必考点，超纲考点应及时放弃。此外，本章知识点也属于专业实务课的案例分析考 点，尤其涉及特种设备的识别分类、操作要求及安全附件的设置要求，考生应适当记忆 背诵。其中，“特种设备事故的类型”属于必考知识点，建议考生重点掌握锅炉、起重机 械的事故类型及处置措施；“锅炉安全技术” “起重机械安全技术” “气瓶安全技术”和 “场（厂）内专用机动车辆安全技术”属于选择题高频考点和案例分析题考点，建议考生熟 记安全附件的选用原则及操作要求（操作规程）；“压力容器安全技术”“压力管道安全技 术” “客运索道安全技术”和“大型游乐设施安全技术”考点分散、常涉及超纲考点，建议 考生理解为主。

※本章孝情分析

第三章特种设备安全技术

2022 年

2021 年

2020 年

单选题

多选题

单选题

多选题

单选题

多选题

第一节特种设备基础知识

1分

1分

匕;分

第二节特种设备事故类型

1分

1分

2分/*

2分

2分

第三节 锅炉安全技术

4分

1分

ɪ

'1分

第四节气瓶安全技术

3分

2分

φ./

第五节压力容器安全技术

1分

2分

■ 2分0

第六节压力管道安全技术

1分

4分S

Pl分

第七节起重机械安全技术

2分

乙分

~~ZΓ~

5分

第八节场（厂）内专用机动车辆安全技术

2分

✓-

_

” 1分

1分

2分

第九节客运索道安全技术

1分

1分

第十节大型游乐设施安全技术

1分

1分

1分

合计

23分

21分

24分

※思维导图

一、特种设备的基本概念

二、 锅炉基础知识

第一节特种设备的基础知识


三、 压力容器基础知识

I四、压力管道基础知识

\五、起重机械基础知识 一、锅炉事故 二、压力容器事故

第二节特种设备事故类型


三、压力管道事故


四、起重机械事故

一、锅炉使用安全管理

第三节锅炉安全技术目


二、锅炉安全附件


三、锅炉使用安全技术


第三章特种设备安全技术


第四节气瓶安全技术a


一、气瓶概述


二、气瓶充装


三、充装站对气瓶的日常管理


一、压力容器使用安全管理


第五节压力容器安全技术＜≡X


二、压力容器安全附件及仪表


三、压力容器使用安全技术


第六节压力管道安全技术θ∙


压力管道安全附件及仪表


第七节起重机械安全技术时


一、 起重机械使用安全管理

二、 起重机械安全装置

三、 起重机械使用安全技术


----------- 一、场（厂）内专用机动车辆涉及安全的主要部件

%CY 二、场（厂）内专用机动车辆使用安全技术

,   一、客运索道应具备的安全装置

第九节客运索道安全两θ（二、客运索道使用安全技术

第十节大型游乐设施安全技术。


大型游乐设施的安全装置


※核心考点
第一节特种设备的基础知识

考点一：特种设备的基本概念★★

承压类 特种设备

锅炉，是指利用各种燃料、电或者其 他能源，将盛装液体加热到一定的参数， 并对外输岀介质的形式提供热能的设备

容积N3OL且额定蒸汽压力NO. IMPa的承压蒸汽锅炉

额定功率，O. IMW且出口水压NO. IMPa的承压热水锅炉

额定功率NO. IMW的有机热载体锅炉

压力容器，盛装气体或者液体，承 载一定压力的密闭设备

最高工作压力NO. IMPa的气体、液化气体和最高工作温 度N标准沸点的液体、容积N30L且内直径15Omm的固定 式容器和移动式容器

公称工作压力≥0. 2MPa且压力与容积的乘积≥ LOMPa ∙ L 的气体、液化气体和标准沸点≤60cC液体的气瓶

氧舱

压力管道

是指利用一定的压力，用于输送气体或者液体的管状设 备，其范围规定为最高工作压力大于或者等于0. IMPa,介质 为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀 性、最高工作温度高于或者等于标准沸点的液体，且公称直 径大于或者等于50mm的管道

机电类 特种设备

电梯，是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升降

或者平行运送人______________________________

起重机械，垂直升降或者垂直升降 并水平移动重物的机电设备

额定起重量N0∙ 5t的升降机

额定起重量N3t （或额定起重力矩N40t ∙ m的塔式起重机， 或生产率≥3∞t∕h的装卸桥），且提升高度，2m的起重机

层数N2层的机械式停车设备

客运索道，是指动力驱动，利用柔性绳索牵引箱体等运载工具运送人员的机电设备，包括客运架空 索道、客运缆车、客运拖牵索道等__________________________________

大型游乐设施，是指用于经营目的，承载乘客游乐的设施，其范围规定为设计最大运行线速度大于 或者等于2m∕s,或者运行高度距地面高于或者等于2m的载人大型游乐设施_____________

场（厂）内专用机动车辆，是指除道路交通、农用车辆以外仅在工厂厂区、旅游景区、游乐场所等

特定区域使用的专用机动车辆_________________________________

考点分析：本知识点考试题型多为单选题，分值占比不高，要求考生确定特种设备分 类。但是，本知识点属于案例分析题高频考点，要求考生依据案例背景识别可能涉及的特种 设备类型，建议考生适当发散思维。

【2020年真题】根据《特种设备安全监察条例》，大型游乐设施是指用于经营目的，承 载乘客游乐的设施，其范围规定为运行高度距地面高于或者等于2m,或者设计最大运行线 速度大于或等于（  ）的载人大型游乐设施。

【答案】D

【解析】大型游乐设施，是指用于经营目的，承载乘客游乐的设施，其范围规定为设计 最大运行线速度大于或者等于2m∕s,或者运行高度距地面高于或者等于2m的载人大型游乐 设施。

[2022年真题】起重机械是指用于垂直升降或者垂直升降并水平移动重物的机电设备。 根据《质检总局关于修订〈特种设备目录〉的公告》（2014年第114号），下列起重机械 中，属于特种设备的是（   ）。

A.额定起重量为2t的桥式起重机     B,生产率为200t∕h的装卸桥

C.层数为3层的机械式停车设备     D.额定起重力矩为30t ∙ m的塔式起重机

【答案】C

【解析】起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备。其规 定范围：①额定起重量大于或者等于0.5t的升降机；②额定起重量大于或者等于3t （或额 定起重力矩大于或者等于40t ∙ m的塔式起重机，或生产率大于或者等于300t∕h的装卸桥）， 且提升高度大于或者等于2m的起重机；③层数大于或者等于2层的机械式停车设备。

考点二：锅炉基础知识★★★

空预器 C 吸收显热5.6% H 60弓 空气 20T      ∖ XYZ

出n 冷凝器


潜热回收7.8%窑亮


热空气

130T-

烟管


低NOX 燃烧机

鼓风机 燃气


本体 89.5%


进水20T

~Γ

水处理

锅炉工作原理 及工作特性

工作过程

燃料的燃烧过程：燃料在炉膛内燃烧放出热量的过程

传热过程：热量通过受热面传递给锅内的水或蒸汽的过程

介质的加热、汽化过程：介质吸收热量的过程

工作系统：锅炉的工作过程是通过两 个工作系统来实现的：一个系统是介质 系统，在蒸汽锅炉中称为汽水系统，另 一φ系统是燃烧系统

汽水系统，使进入锅炉的介质吸热升温、汽化、过热

燃烧系统，将燃料和空气送入锅炉炉膛内进行燃烧放 热；在传热过程中，烟气温度不断降低，最后由引风机送 进烟囱，排入大气；燃烧生成的灰渣由排渣设备排出锅炉

锅炉分类

按用途分为电站锅炉、工业锅炉

按锅炉产生的蒸汽压力分为超临界压力锅炉、亚临界压力锅炉、超高压锅炉、高压锅炉、中压 锅炉、低压锅炉

按锅炉的蒸发量分为大型、中型、小型锅炉

按载热介质分为蒸汽锅炉、热水锅炉和有机热载体锅炉

  • (1) 出口介质为饱和蒸汽或者过热蒸汽的锅炉为蒸汽锅炉

  • (2) 出口介质为高温水(120T以上)或者低温水(12Op以下)的锅炉为热水锅炉

  • (3) 以有机质液体作为热载体工质的锅炉称为有机热载体锅炉

考点分析：本知识点分值不高，但是建议考生理解锅炉的汽水循环系统及燃烧系统的工 作原理。

[2017年真题】锅炉是指利用各种燃料、电能或其他能源，将所盛装的液体加热，并对外 输出热能的设备。按栽热介质分类，将出口介质温度高于12Ot高温水的锅炉称为(  )。

A.蒸汽锅炉     B.热水锅炉     C.中温锅炉     D.高温锅炉

【答案】B

【解析】出口介质为高温水(120Y以上)或者低温水(12Or以下)的锅炉为热水锅炉。

考点三：压力容器基础知识★★

压力容器，一般泛指在工业生产中盛装用于完成反应、传质、传热、分离和储存等生产 工艺过程的气体或液体，并能承载一定压力的密闭设备。

按《固定式压力容器安全监察规程》划分为三类（I类、n类、In类）。I类（第一类压力容 器）、II类（第二类压力容器）、皿类（第三类压力容器）

（1） 首先将压力容器的介质分为两组（分组）

第一组介质：毒性程度为极度危害、高度危害的化学介质，易爆介质，液化气体

第二组介质：由除第一组以外的介质组成，如毒性程度为中度危害以下的化学介质，包括水蒸 气、氮气等

（2） 按照介质特性分组后选择分类图，再根据设计压力P （单位为MPa）和容积V （单位为

按安全技术管 理（基于危险 性）划分


第二组介质


IOO


BdWwta÷-気



O O.


容积V∕m3


考点分析：压力容器的分类属于单选题高频考点，建议考生适当记忆各类压力容器分类 的具体形式。

[2019年真题】压力容器，一般泛指在工业生产中盛装用于完成反应、传质、传热、分 离和储存等生产工艺过程的气体或液体，并能承载一定压力的密闭设备。压力容器的种类和 形式有很多，分类方法也很多。根据压力容器在生产中作用的分类，石油化工装置中的吸收 塔属于（   ）。

A.反应压力容器  B.换热压力容器 C.分离压力容器  D.储存压力容器

【答案】C

【解析】分离压力容器主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力 容器，如各种分离器、过滤器、集油器、洗涤器、吸收塔、干燥塔、汽提塔、分汽缸、除氧 器等。

【2021年真题】按照在生产流程中的作用，压力容器可分为反应压力容器、换热压力容 器、分离压力容器和储存压力容器四类。下列容器中，属于反应压力容器的是（  ）。

A.聚合釜       B.洗涤塔       C.蒸发器       D.烘缸

【答案】A

【解析】反应压力容器：主要是用于完成介质的物理、化学反应的压力容器，如各种反 应器、反应釜、聚合釜、合成塔、变换炉、煤气发生炉等。

考点四：压力管道基础知识★★

压力管道：生产和生活中用于输送流体介质，并承载压力的密闭管状设备

压力管道是由管子、管件、阀门、补偿器等压力管道元件以及安全保护装置（安全附件）、附 压力管道工作原属设施等组成

理及工作特性   安全保护装置包括紧急切断装置（紧急切断阀等）、安全泄压装置（安全阀、爆破片等）、测漏装置、

测温测压装置（温度计、压力表等）、静电接地装置、阻火器、液位计和泄漏气体安全报警装置

补充考点一：紧急切断装置一一检测到管道泄漏立即切断紧急切断阀，降低泄漏量

补充考点二：安全泄压装置——安全阀等泄压设施，泄放内部额外压力

【2021年真题】下列属于压力管道元件的有（   ）。

A.阀门        B.过滤器       C.管道支撑架 D.阴极保护

E.密封件

【答案】ABCE

【解析】压力管道是由管子、管件、阀门、补偿器等压力管道元件以及安全保护装置 （安全附件）、附属设施等组成。压力管道元件一般分成管子、管件（弯头、异径接头、三 通、法兰、管帽）、阀门、补偿器、连接件、密封件、附属部件（疏水器、过滤器、分离 器、除污器、凝水知、缓冲器等）、支吊架等，也可以将压力管道元件分成管道组成件和支 承件，其中管道组成件是承受介质压力的部件。

考点五：起重机械基础知识★★★

（1）桥架式起重机：是取物装置悬挂在可沿桥梁架运行的起重小车或运行式葫芦上的

起重机，常见形式包括桥式起重机和门式起重机。

桥架式起重机一桥式起重机

桥架式起重机一门式起重机


臂架式起重机——塔式起重机

臂架式起重机——门座式起重机



臂架式起重机一流动式起重机




IEl

考点分析：本知识点教材篇幅长、知识点分散，不建议考生看书，但应重点掌握以下高 频考点：

[2019年真题】起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设 备。根据水平运动形式的不同，分为桥架类型起重机和臂架类型起重机两大类别。下列起重 机械中，属于臂架类型起重机的是(  )。

【答案】C

【解析】桥架类型起重机：桥式起重机、门式起重机、缆索式起重机；臂架类型起重 机：流动式起重机、塔式起重机、门座式起重机。

第二节特种设备事故类型
考点一：锅炉事故★★★

锅炉事故 发生的原因

  • (1) 超压运行。锅炉压力超过许用压力

  • (2) 超温运行。锅炉出口气温过高、受热面温度过高

  • (3) 锅炉水位过低会引起缺水事故、水位过高会引起满水事故

  • (4) 水质不善

  • (5) 水循环被破坏

  • (6) 违章操作

锅炉事故 及预防

锅炉爆炸 事故

  • (1) 水蒸气爆炸

  • (2) 超压爆炸：主要承压部件承受的压力超过其承载能力而造成的锅炉爆炸

  • (3) 缺陷导致爆炸：主要承压部件丧失承载能力

  • (4) 严重缺水导致爆炸

缺水事故

  • (1) 锅炉缺水的后果

当锅炉水位低于最低安全水位刻度线时，形成锅炉缺水事故。锅炉缺水时，表内发 白发亮。缺水发生后，低水位警报器动作并发出警报，过热蒸汽温度升高，给水流量 不正常地小于蒸汽流量

严重缺水会使锅炉蒸发受热面管子过热变形甚至烧塌，胀口渗漏，胀管脱落，受热 面钢材过热或过烧，降低或丧失承载能力，管子爆破，炉墙损坏。如锅炉缺水处理不 当，甚至会导致锅炉爆炸

  • (2) 常见的锅炉缺水原因

  • 1) 运行人员疏忽大意，对水位监视不严；或者操作人员擅离职守，放弃了对水位 及其他仪表的监视

  • 2) 水位表故障造成假水位，操作人员未及时发现

3） 水位报警器或给水自动调节器失灵而又未及时发现

4） 给水设备或给水管路故障，无法给水或水量不足

5） 操作人员排污后忘记关排污阀，或者排污阀泄漏

6） 水冷壁、对流管束或省煤器管子爆破漏水

（3）锅炉缺水的处理

首先判断：轻微缺水、严重缺水，然后酌情予以不同的处理

“叫水”操作方法：打开水位表的放水旋塞冲洗汽连管及水连管，关闭水位表的 汽连管旋塞，关闭放水旋塞。水位表中有水位岀现，则为轻微缺水。无水位出现，说 明水位已降到水连管以下甚至更严重，属于严重缺水

轻微缺水时，可以立即向锅炉上水，使水位恢复正常。如果上水后水位仍不能恢复 正常，应立即停炉检查（漏水）

严重缺水时，必须紧急停炉

缺水事故


在未判定缺水程度或者已判定属于严重缺水的情况下，严禁给锅炉上水，以免造成 锅炉爆炸事故

“叫水”操作一般只适用于相对容水量较大的小型锅炉，不适用于相对容水量很小的电 站锅炉或其他锅炉。对相对容水量小的电站锅炉或其他锅炉，一旦发现缺水，应立即停炉

锅炉事故 及预防




（1）锅炉水位高于水位表最高安全水位刻度线的现象，称为锅炉满水。锅炉满水 时，水位表内也看不到水位，但表内发暗，这是满水与缺水的重要区别

满水发生后，高水位报警器动作并发出警报，过热蒸汽温度降低，给水流量不正常地 大于蒸汽流量。严重满水时，锅水可进入蒸汽管道和过热器，造成水击及过热器结垢


满水事故


（2） 常见的满水原因                 /

1） 运行人员疏忽大意，对水位监视不严；或者运彳士夕礁声职守，放弃了对水位

及其他仪表的监视               了分

2） 水位表故障造成假水位，而运行人员未尽夺绑  \

3） 水位报警器及给水自动调节器失灵WJ又艺熊疯+发现

（3） 锅炉满水的处理     4x / C

发现锅炉满水后，应冲洗水位表泉'位表有无故

阀停止向锅炉上水，启用省i

管道上的疏水阀；水位恢复.



汽水共腾


（1）汽水共腾的后果


選再循环賈路，减弱燃烧5 ,磅;土备排污阀及各酬 /、。


I伊氷，立即关闭给水 排污阀及过热器、蒸汽


汽水共同升起，产生大量泡沫奉F波动翻.腾的现象

发生汽水共腾时，水位表内也出位急剧波动，汽水界线难以分清（导致 水进入过热器）；过热蒸汽温度急剧下奩；严重时，蒸汽管道内发生水击


（2）形成汽水共腾原因

1）锅水品质太差


汽水共腾


锅炉爆管


(续)


发现汽水共腾时，应减弱燃烧力度，降低负荷，关小主汽阀；加强蒸汽管道和过热 器的疏水；全开连续排污阀，并打开定期排污阀放水，同时上水，以改善锅水品质； 待水质改善、水位清晰时，可逐渐恢复正常运行


炉管爆破是指锅炉蒸发受热面管子在运行中爆破，包括水冷壁、对流管束管子爆 破。炉管爆破时，往往能听到爆破声，随之水位降低，蒸汽及给水压力下降，炉膛或 烟道中有汽水喷出的声响，负压减小，燃烧不稳定，给水流量明显地大于蒸汽流量

炉管爆破时，通常必须紧急停炉修理


省煤器损坏时，给水流量不正常地大于蒸汽流量；严重时，锅炉水位下降，过热蒸 汽温度上升；省煤器烟道内有异常声响，烟道潮湿或漏水，排烟温度下降，烟气阻力 增大，引风机电流增大

省煤器损坏会造成锅炉缺水而被迫停炉

省煤器损坏时，如能经直接上水管给锅炉上水(可分式省煤器)，并使烟气经旁通 烟道流出，则可不停炉进行省煤器修理，否则必须停炉进行修理


锅炉事故 及预防


省煤器损坏


空预器 吸收显热5.6% 空气203C

冷凝器 出水潜热回收7.8%

低NOX 燃烧

鼓风机燃气

本体 89.5%

进水

和燃料r

〒≡∏-

水处理 燃族⅛⅛

EWPT


—

旁烟道一

主烟道

蒸汽出口

,-X..........


过热器损坏


水击事故


过热器损坏主要是指过热器爆管。这种事故发生后，蒸汽流量明显下降，且不正常 地小于给水流量；过热蒸汽温度上升，压力下降；过热器附近有明显声响，炉膛负压 减小，过热器后的烟气温度降低

过热器损坏通常需要停炉修理

水在管道中流动时，因速度变化导致压力变化，形成压力波并在管道中传播的现 象，称为水击

发生水击时管道承受的压力骤然升高，发生猛烈振动并发出巨大声响，常常造成管 道、法兰、阀门等的损坏

为了预防水击事故，给水管道和省煤器管道的阀门启闭不应过于频繁，开闭速度要 缓慢；对可分式省煤器的出口水温要严格控制，使之低于同压力下的饱和温度40T；

________________________________________________________ (续)

锅炉事故 及预防

水击事故

防止满水和汽水共腾事故，暖管之前应彻底疏水；上锅筒进水速度应缓慢，下锅筒进 汽速度也应缓慢

尾部烟道

二次燃烧

  • (1) 尾部烟道二次燃烧事故后果

尾部烟道二次燃烧主要发生在燃油锅炉上。尾部烟道二次燃烧常将空气预热器、省 煤器破坏

  • (2) 尾部烟道二次燃烧的预防

为防止产生尾部烟道二次燃烧，要提高燃烧效率，尽可能减少不完全燃烧损失，减 少锅炉的启停次数；加强尾部受热面的吹灰；保证烟道各种门孔及烟气挡板的密封良 好；应在燃油锅炉的尾部烟道上装设灭火装置

锅炉结渣

  • (1) 锅炉结渣后果

锅炉结渣，是指灰渣在高温下黏结于受热面、炉墙、炉排之上并越积越多的现象。 燃煤锅炉结渣是个普遍性的问题，由于煤粉炉炉膛温度较高，煤粉燃烧后的细灰呈飞 腾状态，因而更易在受热面上结渣

  • (2) 锅炉结渣预防

  • 1) 在设计上要控制炉膛燃烧热负荷，使之不超过灰渣变形温度；控制水冷壁间距 不要太大，而要把炉膛岀口处受热面管间距拉开

  • 2) 在运行上要避免超负荷运行

  • 3) 对沸腾炉和层燃炉，要控制送煤量，均匀送煤，及时调整燃料层和煤层厚度

  • 4) 发现锅炉结渣要及时清除

考点分析：锅炉事故分析属于历年必考点，建议考生重点掌握锅炉缺水、满水、汽水共 腾、水击和结渣事故的预防及处理措施。此外，应重点掌握以下事故处理要求：

应试策略一：理想状态下的锅炉，上水量等于出汽量，保持水位平衡。

应试策略二：锅炉应保证内部水系统的强制循环，防止体系过热。

应试策略三：省煤器设置在烟道内，利用废热烟气给体系进行初次加温。

应试策略四：所有事故处置均应减弱燃烧。

应试策略五：锅炉的起动、停炉及事故操作关键词——慢，上水速度、进气速度、阀门 启闭速度、升温降温和升压降压速度。

应试策略六：过热器设置在炉膛燃烧最剧烈的位置利用火焰针对体系内的蒸汽进行二次 加热，正常状态下过热器内部没有水(有水排水)。

锅炉事故的易错考点分析：

[2019年真题】锅炉水位高于水位表最高安全水位刻度线的现象，称为锅炉满水。严重 满水时，锅水可进入蒸汽管道和过热器，造成水击及过热器结垢，降低蒸汽品质，损害以致 破坏过热器。下列针对锅炉满水的处理措施中，正确的是(  )0

【答案】B

【解析】发现锅炉满水后，应冲洗水位表，检查水位表有无故障；一旦确认满水，应立 即关闭给水阀停止向锅炉上水，启用省煤器再循环管路，减弱燃烧，开启排污阀及过热器、 蒸汽管道上的疏水阀；待水位恢复正常后，关闭排污阀及各疏水阀；查清事故原因并予以消 除，恢复正常运行。如果满水时出现水击，则在恢复正常水位后，还须检查蒸汽管道、附 件、支架等，确定无异常情况，才可恢复正常运行。

【2020年真题】一台正在运行的蒸汽锅炉，运行人员发现锅炉水位表内出现泡沫。汽水 界限难以区分，过热蒸汽温度下降，过热蒸汽带水。下列针对该故障采取的处理措施中，正 确的是(   )。

【答案】D

【解析】汽水共腾的处理：发现汽水共腾时，应减弱燃烧力度，降低负荷，关小主汽 阀；加强蒸汽管道和过热器的疏水；全开连续排污阀，并打开定期排污阀放水，同时上水， 以改善锅水品质；待水质改善、水位清晰时，可逐渐恢复正常运行。

[2022年真题】水质是影响蒸汽锅炉安全的一个重要因素，锅炉在水质不良情况下长时间 运行，可能造成锅炉事故，下列常见的锅炉事故中，可能因水质不良导致的是(  )。

A.汽水共腾 B.锅炉结渣 C.水击        D.满水

【答案】A

【解析】锅炉汽水共腾的主要原因包括：①锅水品质太差；②负荷增加和压力降低过 快。由题意可知导致事故的主要因素是水质不良，因此，符合锅炉汽水共腾事故的诱发 原因。

考点二：压力容器事故★★

压力容器 事故特点

  • (1) 运行中超压、过热或腐蚀、磨损，造成受压元件承受能力下降，发生爆炸、撕裂事故

  • (2) 爆炸波及周围的设备、建筑和人群

  • (3) 有毒物质的外溢会造成人畜中毒，可燃性物质的大量泄漏会引起重大的火灾和二次爆炸事故

压力容器事

故应急措施

  • (1) 压力容器发生超压超温时要马上切断进汽阀门；对于反应容器停止进料；对于无毒非易燃介 质，要打开放空管排汽；对于有毒易燃易爆介质要打开放空管，将介质通过接管排至安全地点

  • (2) 如果属超温引起的超压，还要通过水喷淋冷却以降温

  • (3) 压力容器发生泄漏时，要马上切断进料阀门及泄漏处前端阀门

  • (4) 压力容器本体泄漏或第一道阀门泄漏时，要根据容器、介质不同使用专用堵漏技术和堵漏工具 进行堵漏(在线封堵)

  • (5) 易燃易爆介质泄漏时，要对周边明火进行控制，切断电源，严禁一切用电设备运行，并防止静 电产生

__________________________________________ （续）

压力容器 事故及预防

压力容器爆炸 事故及危害

（1） 压力容器爆炸

压力容器爆炸分为物理爆炸和化学爆炸

（2） 压力容器爆炸的危害

1） 冲击波及其破坏作用

2） 爆破碎片的破坏作用

3） 介质伤害，有毒介质的毒害和高温蒸汽的烫伤

4） 二次爆炸及燃烧危害

5） 压力容器快开门事故危害。快开门式压力容器开关盖频繁，在容器泄压未尽前或 带压下打开端盖，以及端盖未完全闭合就升压，极易造成快开门式压力容器爆炸事故

压力容器泄漏 事故及危害

（1） 压力容器泄漏

压力容器的元件开裂、穿孔、密封失效等造成容器内的介质泄漏的现象

（2） 压力容器泄漏的危害

1） 有毒介质伤害

2） 爆炸及燃烧危害

3） 高温灼烫伤

（3） 使用过程中发生下列现象立即采取紧急措施，停止压力容器的运行：

①超温、超压、超负荷时，釆取措施后仍不能得到有效控制；②压力容器主要受压 元件发生裂纹、鼓包、变形等现象；③安全附件失效；④接管、紧固件损坏，难以保 证安全运行；⑤发生火灾、撞击等直接威胁压力容器安全运行的情况；⑥充装过量； ⑦压力容器液位超过规定，釆取措施仍不能得到有效控制；⑧压力容器与管道发生严 重振动，危及安全运行

考点分析：压力容器事故属于选择题高频考点也属于案例分析题默写考点，考生应重点 掌握并适当背诵压力容器事故的应急措施。此外，应特别注意只有压力容器各项工艺参数 （温度、流量、压力和液位）严重超标且釆取措施后仍不能得到有效控制，才会紧急停止设 备运行。

【2020年真题】快开门式压力容器开关盖操作频繁，在容器泄压未尽前或带压下打开端 盖、端盖未完全闭合就进行升压等操作，极易造成事故。因此，在设_邳开门式压力容器 时，应当设置安全联锁装置。根据《固定式压力容器安全技术监察TSG 21—2016）, 在设计快开门式压力容器的安全联锁装置时，应满足的要求军）Λ <

c.当开门达到规定关闭部位时，方能升压警二\3。

【答案】CE

【解析】快开门式压力容器开关盖频繁，在容器斌特球L*前或带压下打开端盖，以及端 盖未完全闭合就升压，极易造成快开门式压力容器爆炸*故。

考点三：压力管道事故★

压力管道事故 特点

泄漏、爆炸、疲劳断裂

压力管道事故 发生原因

（1） 随时间逐渐发展的缺陷导致的原因

（2） 设计制造原因

（3） 安装质量原因

（4） 与时间无关，具有一定随机性的原因

在运行中超压、超温，违章作业，超过检验期限没有进行定期检验，操作人员不懂技术而进行误操 作，第三方破坏，气候、外力作用等

压力管道事故 应急措施

（1）应采取紧急措施的情况

1） 介质压力、温度超过材料允许使用范围且采取措施后仍不见效

2） 管道及管件发生裂纹、鼓包、变形、泄漏或异常振动、声响等

3） 安全保护装置失效

4） 发生火灾等事故且直接威胁正常安全运行

5） 管道的阀门及监控装置失灵，危及安全运行

-（2）管道泄漏的紧急处理

在管道出现泄漏点时，尤其是较高压力的可燃气体管道泄漏时，应迅速关断管道上的阀门，并应立 即采取措施对泄漏点进行紧急处理

带压堵漏技术可以在保持生产运行连续进行的情况下，将泄漏部位密封止漏，操作简便、安全迅 速、社会和经济效益高

因为带压堵漏的特殊性，以下紧急情况不能釆取带压堵漏技术：

1） 毒性极大的介质管道

2） 管道受压元件因裂纹而产生泄漏

3） 管道腐蚀、冲刷壁厚状况不清

4） 由于介质泄漏使螺栓承受高于设计使用温度的管道

5） 泄漏特别严重（当量直径大于IOmm）,压力高、介质易燃易爆或有腐蚀性的管道

6） 现场安全措施不符合要求的管道

（3）液击破坏的预防措施

1） 装置开停和生产调节过程中，尽量缓慢开闭阀门

2） 缩短管子长度

3） 在管道靠近液击源附近设安全阀、蓄能器等装置

4） 采用具有防液击功能的阀门

5） 采用自控保护装置

考点四：起重机械事故★★★

典型起重机械 事故及预防

重物坠落事故

  • (1) 脱绳事故

脱绳事故是指重物从捆绑的吊装绳索中脱落溃散发生的伤亡毁坏事故

主要原因有：重物的捆绑方法与要领不当；吊装重心选择不当，造成偏载 起吊或吊装中心不稳；吊载遭到碰撞、冲击而摇摆不定，造成重物失落等

  • (2) 脱钩事故

造成脱钩事故的主要原因有：吊钩缺少护钩装置；护钩保护装置机能失效； 吊装方法不当，吊钩钩口变形引起开口过大等

  • (3) 断绳事故

起升绳和吊装绳因破断造成的重物失落事故

起升绳破断的原因有：超载起吊拉断钢丝绳；起升限位开关失灵造成过卷 拉断钢丝绳；斜吊、斜拉造成乱绳挤伤切断钢丝绳；钢丝绳因长期使用又缺 乏维护保养，造成疲劳变形、磨损损伤；达到或超过报废标准仍然使用等

吊装绳破断的原因有：吊钩上吊装绳夹角太大(>120。)，使吊装绳上的 拉力超过极限值而拉断；吊装钢丝绳品种规格选择不当，或仍使用已达到报 废标准的钢丝绳捆绑吊装重物，造成吊绳破断；吊装绳与重物之间接触处无 垫片等保护措施，造成棱角割断钢丝绳

  • (4) 吊钩断裂事故

吊钩断裂事故是指吊钩断裂造成的重物失落事故。造成吊钩断裂事故的原 因有吊钩材质有缺陷；吊钩因长期磨损，使断面减小却仍然使用或经常超载 使用，造成疲劳断裂

每根起升钢丝绳两端固定；钢丝绳在卷筒上的极限安全圈是否能保证在2 圈以上，是否有下降限位保护，钢丝绳在卷筒装置上的压板固定及楔块固定 是否安全可靠

另外，钢丝绳脱槽(脱离卷筒绳槽)或脱轮(脱离滑轮)，也会造成失落事故

挤伤事故

造成此类事故的主要原因是起重作业现场缺少安全监督指挥管理人员，现

场从事吊装作业和其他作业人员缺乏安全意识和自我保护措施，野蛮操作等

  • (1) 吊具或吊载与地面物体间的挤伤事故

  • (2) 升降设备的挤伤事故

  • (3) 机体与建筑物间的挤伤事故

  • (4) 机体回转挤伤事故

  • (5) 翻转作业中的挤伤事故

坠落事故

  • (1) 从机体上滑落摔伤事故

  • (2) 机体撞击坠落事故

  • (3) 轿厢坠落摔伤事故

  • (4) 维修工具零部件坠落砸伤事故

  • (5) 振动坠落事故

  • (6) 制动下滑坠落事故

考点分析：本考点为高频考点，重点掌握断绳和脱绳事故、断钩和脱钩事故的区别，应 重点关注以下考点：

（3）吊钩上吊装绳夹角太大，属于断绳事故——吊装绳断裂。

[2015年真题】起重机械重物失落事故主要发生在起重卷扬系统中，如脱绳、脱钩、断 绳和断钩。下列状况中，可能造成重物失落事故的有（ ）o

A.钢丝绳在卷筒上的余绳为1圈     B.有下降限位保护

C.吊装绳夹角小于120。          D.钢丝绳在卷筒上用压板固定

【答案】AE

【解析】钢丝绳在卷筒上的极限安全圈是否能保证在2圈以上，是否有下降限位保护， 钢丝绳在卷筒装置上的压板固定及楔块固定是否安全可靠；吊装钢丝绳品种规格选择不当， 或仍使用已达到报废标准的钢丝绳捆绑吊装重物，造成吊装绳破断。

[2011年真题】起重机的断绳事故是指起升绳和吊装绳因破断而造成的重物失落事故, 下列原因能够造成吊装绳破断的是（  ）。

【答案】B

【解析】吊装绳破断的原因有：吊钩上吊装绳夹角太大（＞120。），使吊装绳上的拉力 超过极限值而拉断；吊装钢丝绳品种规格选择不当，或仍使用已达到报废标准的钢丝绳捆绑 吊装重物，造成吊装绳破断；吊装绳与重物之间接触处无垫片等保护措施，造成棱角割断钢 丝绳。

第三节锅炉安全技术
考点一：锅炉使用安全管理

锅炉使用管理

使用许可的合格产品

登记建档

专责管理

建立制度

持证上岗：锅炉司炉、水质化验人员，应接受专业技术培训考试合格，持证上岗

定期检验

监控水质：锅炉结垢、腐蚀及产生汽水共腾，降低锅炉效率、寿命及供汽质量

[2020年真题】依据《特种设备安全监察条例》，特种设备应进行定期检验，由使用单位 向特种设备检验检测机构提出检验申请。压力容器的定期检验应在检验有效期届满（  ）

提出申请。

A.三个月       B.两个月       C. 一周         D. 一个月

【答案】D

【解析】《特种设备安全监察条例》第二十八条：特种设备使用单位应当按照安全技术 规范的定期检验要求，在安全检验合格有效期届满前1个月向特种设备检验检测机构提出定 期检验要求。

考点二：锅炉安全附件★★

安全阀

安全阀的设置

锅炉至少装设2个安全阀，符合下列规定之一的可只装设1个安全阀：

1） 额定蒸发量小于或者等于O. 5t∕h的蒸汽锅炉

2） 额定蒸发量小于4t∕h且装设有可靠超压联锁保护装置的蒸汽锅炉

3） 额定热功率小于或者等于2. 8MW的热水锅炉

安全阀的安装

1） 安全阀应当铅直安装，并且应当安装在锅筒、集箱的最高位置

2） 多个安全阀如果共同装在一个与锅筒（壳）直接相连的短管上，短管的流 通截面面积应当不小于所有安全阀的流通截面面积之和

3） 采用螺纹连接的弹簧安全阀时，安全阀应当与带有螺纹的短管相连接，而 短管与锅筒或者集箱筒体的连接应当采用焊接结构

安全阀的校验

1） 安全阀每年至少校验1次，校验一般在锅炉运行状态下进行

2） 如果现场校验有困难或者对安全阀进行修理后，可以在安全阀校验台上进行

3） 新安装的锅炉或者安全阀检修、更换后，应当校验其整定压力和密封性

4） 安全阀经过校验后，应当加锁或者铅封

5） 控制式安全阀应当分别进行控制回路可靠性试验和开启性能检验

6） 安全阀整定压力、密封性等检验结果应当记入锅炉安全技术档案

锅炉运行中安 全阀的使用

1） 安全阀应当定期进行排放试验，电站锅炉安全阀每年进行1次

2） 锅炉运行中安全阀不允许解列，不允许提高安全阀的整定压力或使安全阀失效

压力表

压力表的选用

1） A级锅炉压力表精确度应当不低于1.6级，其他锅炉压力表精确度应当不 低于2. 5级

2） 压力表的量程一般为工作压力的1.5~3. 0倍，最好选2倍

压力表的安装

1） 应当装设在便于观察和吹洗的位置，并且应当防炭受到高温、冰冻和振动

的影响               4匕务

2） 锅炉蒸汽空间设置的压力表应当有存水篁管或著其兔/却蒸汽的措施，热 水锅炉用的压力表也应当有缓冲弯管，弯賈⅛冨当不∕J⅜1 IOnra

3） 压力表与弯管之间应当装设三通阀门、以便吹洗管路，.⅛⅛.'鑫验压力表

Pl

蒸汽锅炉锅筒至少应当装设2个彼此独立的直读式水位表，符合下列条件之一的锅炉可以只装设1 个直读式水位表：

1） 额定蒸发量小于或者等于0.5t∕h的锅炉

2） 额定蒸发量小于或者等于2t∕h且装有一套可靠的水位示控装置的锅炉

3） 装设两套各自独立的远程水位测量装置的锅炉

水位计


温度测量 装置


保护装置


4） 电加热锅炉


在锅炉热力系统中，锅炉的给水、蒸汽、烟气等介质均需依靠温度测量装置进行测量监视

（1） 超温报警和联锁保护装置

水温超过规定的水温时，自动报警

联锁保护装置联锁，自动切断燃料的供应和停止鼓风、引风，防止热水锅炉发生超温而导致锅炉损 坏或爆炸

（2） 高低水位警报和低水位联锁保护装置

高于最高安全水位或低于最低安全水位时，水位警报器就自动发出警报

低水位联锁保护装置，不仅能自动报警，而且在水位低于低水位极限时，起动给水设备上水 高水位联锁保护装置，不仅能自动报警，而且在水位高于高水位极限时，暂停给水设备上水

（3）超压报警装置

当锅炉出现超压现象时，能发出警报，并通过联锁装置控制燃烧

（4）锅炉熄火保护装置

当锅炉炉膛熄火时，锅炉熄火保护装置能切断燃料供应，并发出相应信号_____________

排污阀或

放水装置

排放锅水残留下的水垢、泥渣及其他有害物质，使受热面保持清洁

防爆门

防止炉膛和尾部烟道再次燃烧，常在炉膛和烟道易爆处装设防爆门

锅炉自动

控制装置

通过自动化仪表对温度、压力、流量、物位等参数进行测量和调节

[2020年真题】锅炉通常装设防爆门防止再次燃烧造成破坏。当作用在防爆门上的总压 力超过其本身的质量或强度时，防爆门就会被冲开或冲破，达到泄压的目的，下列锅炉部件 中，防爆门通常装设在（   ）易爆处。

C.锅筒和锅壳                D.烟道和炉膛

【答案】D

【解析】防止炉膛和尾部烟道再次燃烧，常在炉膛和烟道易爆处装设防爆门。

【2022年真题】安全阀是锅炉上的重要安全附件之一，对锅炉内部压力极限值的控制及 对锅炉的安全运行起着重要作用。每年对锅炉进行外部检验时，需审查安全阀定期校验记录 或者校验报告是否符合相关要求。下列安全阀性能参数中，需要每年校验的是（  ）0

A.工作压力     B.回座压力     C.整定压力     D.额定压力

【答案】C

【解析】新安装的锅炉或者安全阀检修、更换后，应当校验其整定压力和密封性。安全 阀的整定压力应每年至少校验一次，有条件的情况下可以校验回座压力。


考点三：锅炉使用安全技术★★★

锅炉起动步骤


检査准备

对新装、移装和检修后的锅炉，起动前要进行全面检査

上水

为防止产生过大热应力，上水温度最高不超过9or,水温与筒壁温差不超 过5or0冷炉上水至最低安全水位时应停止上水

点火升压

一般锅炉上水后即可点火升压

烘炉

新装、移装、大修或长期停用的锅炉，其炉膛和烟道非常潮湿，骤然接触 高温烟气，将会产生裂纹、变形，甚至倒塌，为防止此种情况发生，此类锅 炉在上水后，启动前要进行烘炉

煮炉

新装、移装、大修或长期停用的锅炉，在正式起动前必须煮炉。煮炉的目 的是清除蒸发受热面中的铁锈、油污和其他污物，减少受热面腐蚀，提高锅 水和蒸汽品质

暖管与并汽

暖管，用蒸汽加热管道、阀门、法兰等部件，使其温度缓慢上升；同时将 管道中的冷凝水驱岀，防止发生水击。（疏水阀一一排凝水阀）

并汽也称为并炉、并列，新投入运行锅炉向共用的蒸汽母管供汽。并汽前 应减弱燃烧，打开蒸汽管道上的疏水阀

注意点：疏水阀（排凝水阀）排除体系的凝结水


防止炉膛爆炸


控制升温升压 速度


点火升压阶段的 安全注意事项


严密监视调整 仪表


保证强制流动受 热面的可靠冷却


锅炉点火时需防止炉膛爆炸

点火前，开动引风机通风5〜IOmin,没有风机的自然通风5 - IOminO点燃 气、油、煤粉炉时，应先送风，之后投入点燃火炬，最后送入燃料

一次点火未成功需重新点燃火炬时，一定要在点火前给炉膛烟道重新通风, 待充分清除可燃物之后再进行点火操作

注意点：引风——利用锅炉排烟风机进行抽吸烟气，保持炉膛相对负压


为防止产生过大的热应力，锅炉的升压过程一定要譬进行

注意点：锅炉的升温速度尽量和缓，一旦发现萸应停止升温

但指针不动，则


在一定时间内压力表指针应离开原点，如窮叩内备 须将火力减弱或停息，校验压力表并清ti⅛ ∖

注意点：所有的处置情况均应


、对空排


过热器的保护措施：石

气阀，使一部分蒸汽惟k,

省煤器的保护措施*在融器鸟锅筒间连接呷&标管，在点火升压期间,

将再循环管上的阀门扌后吭"燈器中的水絆別音、再循环管重回省煤器

注意点：省煤器的再循赢路福止体系局部温度异常



对流管束


循环水管


（1） 锅炉水位的监督调节

水位应保持在正常水位线处，并允许在正常水位线上下50mm内波动

锅炉运行中

的监督调节


（2） 锅炉气压的监督调节

（3） 气温的调节

（4） 燃烧的监督调节

（5） 排污和吹灰

应注意防止降压降温过快，避免因降温收缩不均匀产生的热应力

停炉操作应按规程规定的次序进行，先停燃料供应，随之停止送风，减少引风；同时逐渐降低 锅炉负荷，相应地减少锅炉上水，但应维持锅炉水位稍高于正常水位

燃气、燃油锅炉，炉膛停火后，引风机至少要继续引风5min以上

为保护过热器，防止其金属超温，可打开过热器出口集箱疏水阀适当放气。待锅内无气压时， 开启空气阀

锅炉停炉



有旁通烟道的省煤 一停炉时打开省煤器旁通烟道，关闭省煤器烟道挡板，锅炉进水仍需经省煤器 无旁通烟道的可分式省煤器——应密切监视其出口水温，并连续经省煤器上水、放水至水箱中，

使省煤器出口水温低于锅筒压力下饱和温度20T

为防止锅炉降温过快，在正常停炉的4~6h内，应紧闭炉门和烟道挡板

之后打开烟道挡板，缓慢加强通风，适当放水。停炉18 ~24h,在锅水温度降至70Y以下时， 方可全部放水

锅炉遇有下列情况之一者，应紧急停炉：

1） 锅炉水位低于水位表的下部可见边缘（叫水——严重缺水）

2） 不断加大向锅炉进水及采取其他措施，但水位仍继续下降（爆管一漏水）

3） 锅炉水位超过最高可见水位（满水），但经放水仍不能见到水位

4） 给水泵全部失效或给水系统故障，不能向锅炉进水

5） 水位表或安全阀全部失效

6） 设置在汽空间的压力表全部失效

紧急停炉


7） 锅炉元件损坏，危及操作人员安全

8） 燃烧设备损坏、炉墙倒塌或锅炉构件被烧红等，严重威胁锅炉安全运行

9） 其他异常情况危及锅炉安全运行

紧急停炉的操作次序是：立即停止添加燃料和送风，减弱引风；同时，设法熄灭炉膛内的燃料

（是否能用水直接压灭——严禁，易导致炉膛水蒸气爆炸）

灭火后即把炉门、灰门及烟道挡板打开，以加强通风冷却

锅内可以较快降压并更换锅水，锅水冷却至70CC左右允许排水。因缺水紧急停炉时，严禁给锅 炉上水，并不得开启空气阀及安全阀快速降压

考点分析：本考点为历年必考点但分值不高，建议考生重点关注锅炉点火升压的顺序要 求、正常停炉和紧急停炉的异同。

[2019年真题】正确操作对锅炉的安全运行至关重要，尤其是在起动和点火升压阶段，经 常由于误操作而发生事故。下列针对锅炉起动和点火升压的安全要求中，正确的有(  )。

【答案】ABC

【解析】选项D,新装锅炉的炉膛和烟道的墙壁非常潮湿，在向锅炉上水后，起动前要 进行烘炉作业；选项E,对省煤器，在点火升压期间，应将再循环管上的阀门打开，使省煤 器中的水经锅筒、再循环管(不受热)重回省煤器，进行循环流动。

第四节气瓶安全技术
考点一：气瓶概述*

气瓶分类

按瓶体结构分类

①无缝气瓶；②焊接气瓶；③纤维缠绕气瓶；働氐温绝热气瓶；⑤内装填料气瓶

按工作压力分类

①高压气瓶；②低压气瓶

按照公称容积分类

①小容积气瓶；②中容积气瓶；③大容积气瓶

按使用用途分类

①工业用气瓶；②医用气瓶；③燃气气瓶；④车用气瓶；⑤呼吸器用气瓶；

⑥消防灭火用气瓶

气瓶附件

瓶阀

瓶阀是装在气瓶瓶口上的，用于控制气体进入或排出气瓶的组合装置

  • (1) 瓶阀上与气瓶连接的螺纹，与瓶体螺纹匹配并保证密封可靠性

  • (2) 瓶阀出气口的连接形式和尺寸，设计成能够防止气体错装、错用的结构，盛装 助燃和不可燃气体气瓶瓶阀的出气口螺纹为右旋，可燃气体气瓶瓶阀的出气口螺纹为 録

  • (3) 工业用非重复充装焊接气瓶瓶阀设计成不可重复充装结构，瓶阀与瓶体的 连接采用焊接方式

  • (4) 在规定的操作条件下，任何与气体接触的金属或者非金属瓶阀材料与气瓶 内所充装的气体具有相容性

  • (5) 与乙焕接触的瓶阀材料，选用含铜量小于65%的铜合金

  • (6) 盛装易燃气体的气瓶瓶阀的手轮，选用阻燃材料制造

(续)

(7)盛装氧气或者其他强氧化性气体的气瓶瓶阀的非金属密封材料，具有阻燃 性和抗老化性

瓶阀



气瓶附件


瓶帽和保护罩


防震圈


安全泄压装置


瓶帽是装在气瓶顶部、阀门之外的帽罩式安全附件，是气瓶保护帽的简称。其

功能在于避免气瓶在搬运、运输或者使用过程中，受碰撞或冲击损伤阀门

为防止气体泄漏或由于超压泄放，造成瓶帽爆炸，在瓶帽上有对称的泄气孔

保护罩是保护瓶帽、瓶阀或易熔塞免受撞击而设置的敞口屏罩式零件，也可兼 作提升零件


防震圈是指套在气瓶外面的弹性物质，是气瓶防震圈的简称。防震圈的主要功 能是防止气瓶受到直接冲撞

气瓶安全泄压装置的主要作用(唯一)是保护气瓶在遇到周围发生火灾时，不 会因瓶体受热、瓶内温度升高过快而造成气瓶爆炸。目前常用的安全泄压装置有 4种，即易熔合金塞装置、爆破片装置、安全阀和爆破片一易熔合金塞复合装置

易熔合金塞由熔点很低的金属组成。组成的金属必须与瓶内介质相适应，不与 瓶内气体发生化学反应，也不影响气体的质量；易熔合金塞座与瓶体连接的螺纹 应保证密封性

目前使用的易熔合金塞装置的公称动作温度有102. 5T、IOOT和70T三种

车用压缩天然气气瓶的易熔合金塞装置的动作温度为IlOT

其中用于溶解乙扶的易熔合金塞装置，其公称动作温度为IOOT

公称动作温度为70弋的易熔合金塞装置用于除溶解乙煉气瓶外的公称工作压 力W3. 45MPa的气瓶；公称动作温度为102. 5X.的易熔合金塞装置用于公称工作 压力＞ 3. 45MPa且不大于30MPa的气瓶

复合装置只有在环境温度和瓶内压力都分别达到了规定值的条件才发生动作、 泄压排气，一般不会发生误动作。由于结构较为复杂，爆破片一易熔合金塞复合 装置一般适用于对密封性能要求特别严格的气瓶。如盛装三氟化硼、氯化氢、硅


（续）

烷、氟乙烯、漠化氢等气体的气瓶。至于盛装其他气体的气瓶，如果在经济上或 安全上有特殊密封性要求的，也可以装设这种复合装置，如汽车用天然气钢瓶



（2）安全泄压装置的要求

1） 安全泄压装置的设置原则

特别注意：其实，一般气瓶无特殊要求均应设置安全泄压装置，剧毒气体气瓶 和自燃性气体气瓶泄放会导致二次事故，故严禁装设泄压装置；燃气气瓶和氧 气、氮气以及惰性气体气瓶通常在公共建筑有广泛应用，泄放导致紧急救援难度 增加，故一般不装设安全泄压装置

2） 安全泄压装置的设计要求

3） 安全泄压装置的装设部位

考点分析：本考点为历年必考点但分值不高，应重点掌握气瓶安全附件的使用原则，但 是本知识点和现行规范存在一定冲突，建议考生以教材为主。

[2019年真题】易熔合金塞装置由钢质塞体及其中心孔中浇注的易熔合金构成，其工作 原理是通过温度控制气瓶内部的温升压力，当气瓶周围发生火灾或遇到其他意外高温达到预 定的动作温度时，易熔合金即熔化，易熔合金塞装置动作，瓶内气体由此塞孔排出，气瓶泄 压，车用压缩天然气气瓶的易熔合金塞装置的动作温度为(  )0

【答案】C

【解析】易熔合金塞装置的公称动作温度有102.5龙、100Tx 70cC O溶解乙焕的易熔合 金塞装置动作温度为IooeIC。溶解乙块气瓶以外的公称工作压力小于或等于3. 45MPa的气瓶 动作温度为70Y。公称工作压力大于3. 45MPa且不大于30MPa的气瓶动作温度为102. 5乞。 车用压缩天然气气瓶的易熔合金塞装置动作温度为1102。

【2021年真题】气瓶的爆破片装置由爆破片和夹持器等组成，其安装位置应视气瓶的种 类而定，无缝气瓶的爆破片装置一般装设在气瓶的(  )0

A.瓶颈上      B.瓶阀上      C.瓶帽上      D.瓶底上

【答案】B

【解析】由于无缝气瓶瓶体上不宜开孔，高压无缝气瓶容积较小，安全泄放量也小，不 需要太大的泄放面积，因此用于永久气体气瓶的爆破片一般装配在气瓶阀门上。

[2022年真题】气瓶安全泄压装置能够在气瓶超压时迅速自动泄放气体，降低压力，以 保护气瓶不会因超压而发生爆炸，但有些气瓶不得或不宜装设安全泄压装置。根据《气瓶 安全技术规程》(TSG 23—2021 ),下列不同用途的气瓶中，不应装设安全泄压装置的是 ( )。

A.工业用非重复充装焊接气瓶      B.车用液化石油气钢瓶

C.盛装液氮的低温绝热气瓶       D.盛装剧毒气体的气瓶

【答案】D

【解析】选项A,工业用非重复充装焊接气瓶应当装设爆破片；选项B,车用液化石油 气钢瓶应当装设带安全阀的组合阀或者分立的安全阀；选项C,盛装液氮的低温绝热气瓶应 当装设爆破片装置和安全阀；选项D,盛装剧毒气体、自燃气体的气瓶，禁止装设安全泄压 装置。

考点二：气瓶充装**

(续)

充装检查记录

检査发现以下情况的气瓶，应当先进行处理，否则严禁充装

  • (1) 出厂标志、颜色标记不符合规定，瓶内介质未确认

  • (2) 气瓶附件损坏、不全或者不符合规定

  • (3) 气瓶内无剩余压力

  • (4) 超过检验期限

  • (5) 外观存在明显损伤，需检查确认能否使用

  • (6) 充装氧化或者强氧化性气体气瓶沾有油脂

  • (7) 充装可燃气体的新气瓶首次充装或者定期检验后的首次充装，未经过置换或者抽真空处理

充装特殊规定

充装压缩气体

  • (1) 严格控制充装量，气瓶充装后，在20Y时的压力不得超过气瓶的公称 工作压力

  • (2) 当氢气中含氧或者氧气中含氢超过0.5%时，严禁充装

特别注意：压缩气体的装填量用压力表监测

充装高(低) 压液化气体

  • (1) 充装前应当逐瓶称重

  • (2) 应当配置与充装接头相适应的衡器

  • (3) 应当装设有超装警报或者自动切断气源的装置

  • (4) 应当采用复检用衡器，对充装量逐瓶复检；充装超量的气瓶应当及时 采取有效措施进行处置，否则不允许岀充装站

特别注意：液化气体的装填量用液位计、称重装置监测

充装低温液化 气体

充装单位应当采用衡器逐瓶(车用焊接绝热气瓶除外)复检充装低温液化 气体及低温液体的气瓶，充装超量的气瓶应当及时采取有效措施进行处置， 否则不允许出充装站

充装溶解乙焕

  • (1) 溶解乙焕气体充装量以及乙焕气体与溶剂的质量比，应当符合相关标 准的要求

  • (2) 充装前，充装单位应当按照相关标准的要求测定溶剂补加量，对于溶 剂量未满足相关标准要求的，应当补加

  • (3) 充装过程中，气瓶瓶壁温度不得超过40T XZ

  • (4) 溶解乙妹气体充装应当采取多次充装的方K鄭參\每次充装间隔时间

不少于8h                r r. V少

特别注意：溶解乙妹的装填量用液畛代「*重装置冶测。、因为内部 溶剂的影响，乙決气瓶严禁卧气瓠书《厂一     .

充装混合气体

  • (1) 充装前，应采用加温L碰进祂肴曲 I且按照相应 混合气体充装标准的唯二理盈富气体组分的充⅛≡⅜ V

  • (2) 充装每一气体审薨页，孟当使用待充装申建体对充装装置和管道进

行置换       r√X∕r

考点分析：本考点为本章难点，应特别注意所有嚙均严秦充装过量；此外，液化气气 瓶应使用称重装置、液位计监测装填量，压缩气体使用⅛⅛⅛监测装填量。

[2019年真题】气瓶充装作业安全是气瓶使用安全的重要环节之一。下列气瓶充装安全 要求中，错误的是( )o

【答案】D

【解析】本题考查的是气瓶充装。选项D错误，可以充装混合气体。①充装混合气体的 气瓶应当采用加温、抽真空等适当方式进行预处理。②气体充装前，应当根据混合气体的每 一气体组分性质，确定各种气体组分的充装顺序。③在充入每一气体组分之前，应用待充气 体对充装配制系统管道进行置换。

考点三：充装站对气瓶的日常管理★★

气瓶的 装卸运输

  • (1) 熟知气体性质

  • (2) 检査气瓶的气体产品合格证、警示标签是否与充装气体及气瓶标志的介质名称一致，要配带瓶 帽、防震圈

运送要注意：①气瓶轻装、轻卸；②严禁抛、滑、滚、碰；③严禁拖拽、随地平滚、顺坡横或竖滑 下或用脚踢；④严禁肩扛、背驮、怀抱、臂挟、托举等。当人工将气瓶向高处举放或气瓶从高处落地 时必须二人同时操作

吊运气瓶应做到：①将散装瓶装入集装箱内，固定好气瓶，用机械起重设备吊运；②不得使用电磁 起重机吊运气瓶；③不得使用金属链绳捆绑后吊运气瓶；④不得吊气瓶瓶帽吊运气瓶

  • (3) 严禁用叉车、翻斗车或铲车搬运气瓶

  • (4) 在气瓶运输车上，应注意：①氧气瓶不可与可燃气体气瓶同车；②运输车辆应具有固定气瓶的 相应装置，散装直立气瓶高出栏板部分不应大于气瓶高度的1/4；③运输气瓶的车上严禁烟火；④夏 季时气瓶要防晒

  • (5) 化学性质相抵触的气体不得同车运输(氧气、氯气与氢气)，氧化或强氧化气体气瓶不准和易 燃品、油脂及沾有油脂的物品同车运输

  • (6) 严禁用自卸汽车、挂车或长途客运汽车运送气瓶，同时也不准许装运气瓶的货车载客

  • (7) 运输车停靠时，驾驶员和押运员不得同时离开车辆

  • (8) 驾驶员、装卸及押运员均应明确所运输的气体性质，安全注意事项和紧急处置措施

气瓶的储 存、保管

  • (1) 气瓶瓶库的建设必须经有关部门的批准。气瓶的储存必须有专用瓶库，应符合现行国家标准 《建筑设计防火规范》(GB 50016)的有关规定

  • (2) 气瓶瓶库屋顶应为轻型结构，应有足够的泄压面积，透明的玻璃上应涂白漆，应有通风换气装 置，地面平坦且不打滑，瓶库内不得有地沟、暗道，严禁明火和其他热源；冬季集中供暖库房设计温 度为IO严禁采用煤炉、电热器取暖。夏季，乙烷、氯甲烷、漠甲烷、一甲胺、二甲胺、三甲胺、 氯乙烯、乙二烯、丁烯、甲醍、环氧乙烷、氯乙煉、二氧化硫、光气、氟化氤等库房温度应控制在 3OT以下，相对湿度在80%以下。可燃、有毒、窒息库房应有自动报警装置

  • (3) 应按照气体的性质、公称工作压力及空瓶、实瓶严格分类存放，应有明确的标志。可燃气体的 气瓶不可与氧化性气体气瓶同库储存；氢气不准与笑气、氨、氯乙烷、环氧乙烷、乙焕等同库

  • (4) 气瓶的库房应与其他建筑物保持一定的距离，应为单层建筑

  • (5) 应当遵循先入库先发出的原则。应设立明显的警示标签，如禁止烟火、当心爆炸等

  • (6) 库房应设有相应的灭火器材，库房周围严禁存放易燃易爆物品

  • (7) 盛装易发生聚合反应或分解反应的气瓶，必须根据气体性质控制瓶库内的温度，规定储存期 限，避开放射源

  • (8) 空瓶、实瓶应分开放置，并有明显标志

  • (9) 气瓶放置应整齐，并佩带瓶帽，立放时，应有防彳顷倒措施；横放时，头部朝向一方

(续)

使用单位不得使用存在严重事故隐患、经检验不合格或者应当予以报废的气瓶。对需要报废的气 瓶，应当依法履行报废义务，自行或者将其送交气瓶检验机构进行消除使用功能的报废处理

考点分析：本考点为历年必考点，建议考生适当记忆背诵气瓶的储存保管要求，属于案 例分析题默写考点。

【2020年真题】运输散装直立气瓶时，运输车辆应具有固定气瓶相应装置并确保气瓶处 于直立状态，气瓶高出车辆栏板部分不应大于气瓶高度的(  )。

【答案】D

【解析】在气瓶运输车上，应注意：①氧气瓶不可与可燃气体气瓶同车；②运输车辆应 具有固定气瓶的相应装置，散装直立气瓶高出栏板部分不应大于气瓶高度的1/4；③运输气 瓶的车上严禁烟火；④夏季时气瓶要防晒。

【2020年真题】气瓶入库应按照气体的性质、公称工作压力及空瓶、实瓶严格分类存 放，并应有明确的标志。存装下列物质的气瓶中，不能与氢气瓶同库储存的有(  )。

A.氯乙烷       B.二氧化碳     C.氨          D.乙焕

【答案】ACDE

【解析】气瓶入库应按照气体的性质、公称工作压力及空瓶、实瓶严格分类存放，应有 明确的标志。可燃气体的气瓶不可与氧化性气体气瓶同库储存，氢气不准与笑气、氨、氯乙 烷、环氧乙烷、乙块同库。

【2021年真题】气瓶入库时，应按照气体的性质、公称工作压力及空瓶、实瓶等进行分 类分库存取并设置明确标志。下列气瓶中，可与氢气瓶同库存放的是(  )。

【答案】D

【解析】气瓶入库应按照气体的性质、公称工作压力及空瓶、实瓶严格分类存放，应有 明确的标志。可燃气体的气瓶不可与氧化性气体气瓶同库储存；氢气不准与笑气、氨、氯乙 烷、环氧乙烷、乙块等同库。

[2022年真题】气瓶装卸、运输、储存、保管和发送等环节都必须建立安全管理制度。 气瓶装运人员都应掌握气体的基础知识以及相应消防器材和防护器材的用法。关于气瓶装卸 及运输环节安全要求的说法，错误的是( )o

【答案】B

【解析】选项B错误，严禁使用叉车、翻斗车或铲车搬运气瓶。

第五节压力容器安全技术
考点一：压力容器使用安全管理

在使用许可厂家的合格产品、登记建档、建立制度、定期检验方面与锅炉使用安全管理基本 相同

压力容器使   专责管理方面，使用压力容器的单位，应设置安全管理机构，配备安全管理负责人和安全管理

用安全管理  人员

日常检查方面，压力容器的安全检査每月进行一次，检查内容主要有：安全附件、装卸附件、安 全保护装置、测量调控装置、附属仪器仪表是否完好，各密封面有无泄漏，以及其他异常情况等

考点二：压力容器安全附件及仪表★★

(D安全阀的整定压力一般不大于该压力容器的设计压力

安全阀、爆破片的 压力设定


【2020年真题】某压力容器内的介质不洁净、易于结晶或聚合，为预防该容器内压力过高 导致爆炸，拟安装安全泄压装置，下列安全泄压装置中，该容器应安装的是(  )。

A.爆破片       B.安全阀       C.易熔塞       D.防爆门

【答案】A

【解析】爆破片的另一个作用是，如果压力容器的介质不洁净、易于结晶或聚合，这些 杂质或结晶体有可能堵塞安全阀，使得阀门不能按规定的压力开启，失去了安全阀泄压作 用，在此情况下就只得用爆破片作为泄压装置。

【2021年真题】安全阀和爆破片是压力容器最常用的安全泄压装置，可以单独或组合使 用。阀出口侧串联安装爆破片装置时，应满足的条件有(  )。

【答案】BDE

【解析】当安全阀出口侧串联安装爆破片装置时，应满足下列条件：

【2022年真题】爆破片的作用是在设备、容器及系统压力超标时，爆破片爆开使过高的压 力泄放出来，以保证系统安全，关于爆破片及其使用场合的做法，正确的是(  )。

【答案】D

【解析】任何情况下，爆破片的爆破压力均应低于系统的设计压力；爆破片爆破压力的 选定，一般为设备、容器及系统最高工作压力的1. 15-1.3倍；正常工作时操作压力较低或 没有压力的系统，可选用石棉、塑料、橡胶或玻璃等材质的爆破片。

考点三：压力容器使用安全技术*

第六节压力管道安全技


考点：压力管道安全附件及仪表★★


,除此之


压力容器

安全操作

基本要求

(1)平稳操作——慢

压力——加载和卸载应缓慢，并保持运行期间载荷的相对稳定

温度——高温容器或工作壁温在OT以下的容器，加热和冷却都应缓慢进行，以减 小壳壁中的热应力

(2)防止超载一一防超压、防超温

储装液化气体的容器，为了防止液体受热膨胀而超压，一定要严格计量。对于液化 气体储罐和槽车，除了密切监视液位外，还应防止容器意外受热，造成超压

除了防止超压以外，压力容器的操作温度也应严格控制在设计规定的范围内，长期 的超温运行也可以直接或间接地导致容器的破坏

压力容器运行 期间检査

专职操作人员在运行期间应经常检查容器的工作状况，发现设备上的不正常状态， 采取相应的措施防止异常情况扩大

对运行中的容器进行检查，包括工艺条件、设备状况以及安全装置等方面

在工艺条件方面，主要检查操作压力、操作温度、液位；容器工作介质的化学组 成，特别是那些影响容器安全(如应力腐蚀、使压力升高等)的成分是否符合要求

在设备状况方面，主要检查各连接部位有无泄漏、渗漏现象，容器的部件和附件有 无塑性变形、腐蚀以及其他缺陷或可疑迹象，容器及其连接管道有无振动、磨损等 现象

在安全装置方面，主要检查安全装置以及与安全有关的计量器具是否保持完好状态

特别注意：上述考点属于案例分析类考点，考生应适当记忆背诵

压力管道常用的安全附件和安全保护装置中的安全阀、爆

外，压力管道还有一些根据管道特点所设置的保护装置

压力管道——承压类特种设备

据应急管理中心年度统计报告，压力管道典型事故主要是由泄漏、超啊婵导致的衍生事故，常见为中毒窒息、化 学品腐蚀、火灾和环境污染(大气环境污染)

压力管道安全附件——紧急切断阀和安全阀

(续)

长输输气管道一般应设置安全泄放装置

长输输气管道


阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。按功能可分为爆燃型和轰 爆型，爆燃型阻火器是用于阻止火焰以亚音速通过的阻火器，轰爆型阻火器是用于阻止火焰以音 速或超音速通过的阻火器

阻火器


阻火器的选用 要求


阻火器的设置 要求


防静电设施


凝水缸


放散管



(1)


阻火器主要根据介质的化学性质、温度、压力进行选用 阻火器最大间隙不大于介质在操作工况下的最大试验安全间隙 阻火器的阻火速度应大于安装位置可能达到的火焰传播速度 阻火器的壳体能承受介质的压力和允许的温度，介质的腐蚀 阻火器的填料应有一定强度，不能与介质起化学反应



可燃介质管道应有静电接地设施，并测量各连接接头间的电阻值和管道系统的对地电阻值。电 阻值超过标准或者设计文件规定时，应当设置跨接导线(在法兰和螺纹接头间)和接地引线

此外，对于强氧化性流体(氧或氟)管道，应当在管道预制后、安装前分段或单件进行脱脂, 脱脂的范围应当包括所有管道组成件与流体接触的表面


为排除燃气管道中的冷凝水和天然气管道中的轻质油，管道敷设时应有一定 坡度，在低处设凝水缸，将汇集的水或油排出(防止水击)



排放管道中的空气或燃气的装置，在管道投入运行时利用放散管排空管内的空气，防止在管道 内形成爆炸性的混合气体。在管道或设备检修时，可利用放散管排空管道内的燃气


[2011年真题】压力管道的安全附件有：压力表、温度计、安全阀、爆破片装置、紧急 切断装置、阻火器等自控装置及自控联锁装置等仪表、设备。下列关于压力管道的安全附件 说法中，满足要求的是( )o


【答案】C

【解析】运行中可能超压的管道系统应设置安全阀和压力表，严格检测控制体系压力； 压力管道输送介质过程中，为防止高压介质窜入低压系统导致体系超压爆炸，应在管道中设 置单向阀安全装置；工业管道中进出装置的可燃、易爆、有毒介质管道应在边界部位设置切 断阀，并在装置侧设“8”字盲板。

【模拟题】阻火器是用来阻止易燃气体和易燃液体蒸气的火焰蔓延的安全装置。一般安 装在输送可燃气体的管道中或者通风的槽罐上，阻止传播火焰（爆燃或爆轰）通过的装置。 下列关于阻火器安全装置的使用及设计条件中，不符合要求的有（  ）。

【答案】BCE

【解析】①阻火器主要根据介质的化学性质、温度、压力进行选用；②阻火器最大间隙 不大于介质在操作工况下的最大试验安全间隙；③阻火器的阻火速度应大于安装位置可能达 到的火焰传播速度；④阻火器的壳体能承受介质的压力和温度，介质的腐蚀；⑤阻火器的填 料应有一定强度，不能与介质起化学反应。

第七节起重机械安全技术
考点一：起重机械使用安全管理**

年度检査

每年对所有在用的起重机械至少进行1次全面检查

停用1年以上、遇4级以上地震或发生重大设备事故、露天作业经受9级以上的风力后的起重机， 使用前做全面检査

每月检查

安全装置、制动器、离合器

重要零部件（吊具、钢丝绳滑轮组、制动器、吊索及辅具）

电气、液压系统、动力系统和控制器

停用一个月以上

每日检查

安全装置、制动器

轨道的安全状况，钢丝绳的安全状况

操纵控制装置、紧急报警装置

考点分析：起重机械、场内专用机动车辆、客运索道和大型游乐设施的使用安全管理四

个知识点属于历年必考点，但整体分值不高。应特别注意，起重机械发生重大设备事故后进 行全面检查，关键词重大事故。

[2019年真题】关于起重机械，每日检查的内容有（

)o


A,动力系统控制装置            B.安全装置

C.轨道的安全状况            D.机械零部件安全情况

【答案】BCE

【解析】每日检查。在每天作业前进行，应检查各类安全装置、制动器、操纵控制装 置、紧急报警装置，轨道的安全状况，钢丝绳的安全状况。

【2020年真题】使用单位除每年对在用起重机械进行1次全面检查外，在某些特殊情况 下也应进行全面检查。下列特殊情况中，需要进行全面检查的是（

）。


A.遇4. 2级地震灾害            B.起重机械停用半年

C.发生一般起重机械事故        D.露天作业经受7级风力后

【答案】A

【解析】每年对所有在用的起重机械至少进行1次全面检查。停用1年以上、遇4级以上 地震或发生重大设备事故、露天作业经受9级以上的风力后的起重机，使用前做全面检查。

【2022年真题】起重机械作为涉及生命安全，危险性较大的特种设备之一，其生产、检验 和使用受到国家有关部门的监管，关于起重机械使用安全管理的说法，正确的是（

）。


【答案】C

【解析】选项A错误，露天作业的起重机械经受9级以上风力后，在使用前应进行全面 检查；选项B和选项D错误，起重机械每月检查的内容包括：①安全装置、制动器、离合 器等有无异常；②重要零部件（吊具、钢丝绳滑轮组、制动器、吊索及辅具）的状态； ③电气或液压系统及其部件的泄漏情况及工作性能；④动力系统和控制器等。


考点二：起重机械安全装置★★★


制动器

制动器是停止或限制起重机的运动或功能的装置。噸'力驱动的起董机，其専I、变幅、运 行、旋转机构都必须装设机械式制动器    ,亍，tasf C tə .

从工作安全出发，起重机的各工作机构都感靜常闭土制动'器经常处于合 闸状态，可用电磁铁或电力液压推杆器等外云的作用使之松闸

起重量限制器

起重量限制器，限制起升机构起轡董章的安全防护装置，可会另自动停止型、报警型、 综合型。综合型保护装置在起升质遍i⅛i定起重量时，能停起重机向不安全方向继续动 作，并发出声光报警信号，同时允许起重布区安室方向动作'

关键考点：桥架式起重机设置起重量限⅞⅜F'.___________________

起重力矩限制器

臂架式起重机的工作幅度可以改变，是臂*奚起-重机的重要参数。当起重力矩大于极限力 矩时，会造成臂架折弯或折断，造成起重机整机失稳而倾覆或倾翻

关键考点：臂架式起重机设置起重力矩限制器

(续)

起升高度限制器 （吊钩高度限制器—— 防止拉断起升绳）

起升高度限制器，用于限制起升高度的安全保护装置，也称为吊钩高度限位器。一般装在 起重臂的头部，当吊钩滑升到极限位置，切断电路停车，再合闸时，吊钩只能下降

运行机构行程限位器

运行机构行程限位器，也称为运行极限位置限制器。凡是动力驱动的起重机，其运行极限 位置都应装设运行极限位置限制器

轨道式起重机运行机构，应在每个运行方向装设行程限位开关。在行程端部应安装限位开 关挡铁，挡铁的安装位置应充分考虑起重机的制动行程，保证起重机在驶入轨道末端时或与 同一轨道上其他起重机相距在不小于O.5m范围内时能自动停车

缓冲器和端部止挡

桥式、门式起重机和装卸桥，以及门座起重机或升降机等都要装设缓冲器。起重机的大车 （小车）轨道末段需安装挡架，缓冲器安装在挡架或起重机上，当起重机与轨道末段挡架相撞 击时，缓冲器能保证起重机平稳停车

紧（应）急停止开关

紧（应）急停止开关在紧急情况下迅速切断动力回路总电源，应在每个控制台附近设置一 只红色按钮

联锁保护装置

可两处操作或釆用有线控制的起重机，应装设联锁保护装置，以保证只能在一处操作，防 止两处同时都能操作

偏斜显示（限制） 装置

偏斜显示（限制）装置也环 重机，应装设偏斜调整和显万

孕偏斜调整和显示装置。跨度等于或超过40m的装卸桥和门式起

:装置

一――_______________R∙∙i:

；• ...... !A

轨道清扫器

在轨道上行驶的起重机和起重小车，在台车架（或端梁）下面和小车架下面应装设轨道清 扫器，其扫轨板底面与轨道顶面之间的间隙一般为5~10mm

抗风防滑装置

露天工作于轨道上运行的起重机，如门式起重机、装卸桥、塔式起重机和门座起重机，均 应装设抗风防滑装置

起重机抗风防滑装置主要有3类：夹轨器、锚定装置和铁鞋

风速仪

对于室外作业的高大起重机应安装风速仪，风速仪应安装在起重机上部迎风处。当风力大 于工作状态的计算风速设定值时，应能发岀报警信号

防护罩、防护栏、 隔热装置

起重机上外露的、有伤人可能的活动零部件，如开式齿轮、联轴器、传动轴、链轮、链条、 传动带、带轮等，均应装设防护罩

驾驶室底窗和天窗安装防护栏，防护栏应尽可能不阻挡视线

驾驶室地板应用防滑的非金属隔热材料覆盖

防碰撞装置

同层多台起重机同时作业比较普遍，还有两层甚至三层起重机共同作业的场所，要求安装 防碰撞装置。防碰撞装置发岀警报或直接切断运行机构的动力源

报警装置

在起重机上应设置蜂鸣器、闪光灯等作业报警装置

（续）


用柔性钢丝绳牵引吊臂进行变幅的起重机，当遇到突然卸载等情况时，产生使吊臂后倾的 力。流动式起重机和动臂式塔式起重机上应安装防后倾装置(液压变幅除外)


防止臂架向后倾翻 装置——防后倾装置




电缆卷筒终端限位 装置


电缆长度需大于起重机运行轨道的长度，当电缆长度小于起重机运行轨道的长度时，应设 置电缆卷筒终端限位装置

回转限位装置也称为回转锁定装置。回转锁定装置是指臂架起重机处于运输、行驶或非工 作状态时，锁住回转部分，使之不能转动的装置


回转限位装置



桥式、门式起重机 专项安全保护 和防护装置


塔式起重机专项安全 保护和防护装置


单主梁起重机，由于起吊重物是在主梁的一侧进行，重物对小车产生倾翻力矩，由垂直反 轨轮或水平反轨轮产生的抗倾翻力矩使小车保持平衡。但是，只靠这种方式不能保证在风灾、 意外冲击、车轮破碎、检修等情况时的安全。因此，这种类型的起重机应安装安全钩

采用裸露导电滑线供电时，在以下部位应设置导电滑线防护板

塔式起重机的变幅小车及其他起重机要東防鉴落的小车，。应设置使小车运行时不脱轨的装 置，即使轮轴断裂，小车也不能坠落

对最大变幅速度超过40m∕min的塔式起重机，在小车向外运行时，当起重力矩达到0. 8倍

的额定值时，检查是否自动转换为不高于40m∕min的速度运行

考点分析：起重机械的安全附件属于历年必考点，分值集中考生应重点掌握并特别注意 以下考点陷阱。

（1） 桥架式起重机设置起重量限制器，例如门式起重机和桥式起重机。但是，门座式 起重机属于臂架式起重机应设置起重量限制器。此外，易考超纲考点（电动葫芦和壁行式 起重机），建议考生理解记忆电动葫芦属于桥架式起重机、壁行式起重机属于臂架式起 重机。

（2） 起重机械的紧急停止按钮和机械设备的紧急停止按钮，工作原理动作方式一致, 如果想恢复正常工作必须先行复位。

（3）回转锁定装置是指臂架式起重机处于运输、行驶或非工作状态时，锁住回转部分, 使之不能转动的装置。

制动器

常闭式制动器，常闭式制动器经常处于合闸状态

起重量限制器

桥架式起重机

起重力矩限制器

臂架式起重机

起升高度限制器

吊钩滑升到极限位置，切断电路停车，合闸时只能下降

运行机构行程限位器

运行极限位置都应装设运行极限位置限制器

缓冲器和端部止挡

缓冲器安装在挡架或起重机上

紧（应）急停止开关

紧急情况下迅速切断动力回路总电源

联锁保护装置

防止两处同时都能操作

偏斜显示（限制）装置

跨度等于或超过40m的装卸桥和门式起重机

轨道清扫器

其扫轨板底面与轨道顶面之间的间隙一般为5 ~ IOmm

抗风防滑装置

露天工作于轨道运行的起重机：夹轨器、锚定装置和铁鞋

防碰撞装置

多台起重机同时作业

电缆卷筒终端限位装置

电缆长度小于运行轨道的长度时，设置电缆卷筒终端限位装置

防止臂架向后倾翻装置

柔性钢丝绳牵引吊臂进行变幅的起重机（液压变幅除外）

【2020年真题】轨道运行的塔式起重机，每个运行方向应设置限位装置，限位装置由限 位开关、缓冲器和终端止挡组成。根据《塔式起重机》（GB/T5031—∙2019）,限位开关动作 后，应保证塔式起重机停车时其端部距缓冲器的最小距离为（ ）o

【答案】C

【解析】《塔式起重机》（GB/T 5031—2019）第5. 6.5条：轨道运行的塔机，每个运行 方向应设置限位装置，其中包括限位开关、缓冲器和终端止挡。应保证开关动作后塔机停车 时其端部距缓冲器最小距离为IOOOmm,终端止挡距轨道终端最小距离为1000mm。

【2021年真题】起重机的安全装置包括电气保护装置、防止吊臂后倾装置、回转限位装 置、抗风防滑装置、力矩限制器等。夹轨钳、锚定装置和铁鞋属于（ ）o

【答案】B

【解析】起重机抗风防滑装置主要有3类：夹轨器、锚定装置和铁鞋。

考点三：起重机械使用安全技术★★★

吊运前的准备


起重机驾驶员

安全操作技术


十不吊：重量不清埋置物，信号不明有人扶，斜拉昏暗有损伤，不牢不垫不满意

安全生产十不吊



xA


l≡≡≡ι

起重设备带病 运转不吊





其他物件钩挂不吊




司索工安全 操作技术


（续）

（1） 准备吊具。对吊物的质量和重心估计要准确，如果是目测估算，应增大20%来选择吊具; 每次吊装都要对吊具进行认真的安全检查

（2） 捆绑吊物。吊物不能被其他物体挤压，被埋或被冻的物体要完全挖岀。切断与周围管、线 的一切联系；清除吊物表面或空腔内的杂物，将可移动的零件锁紧或捆牢，形状或尺寸不同的物 品不经特殊捆绑不得混吊；吊物捆扎部位的毛刺要打磨平滑，尖棱利角应加垫物；表面光滑的吊 物应采取措施来防止起吊后吊索滑动或吊物滑脱；大而重的物体应加诱导绳，诱导绳长应能使司 索工既可握住绳头，同时又能避开吊物正下方

（3） 挂钩起钩。吊钩要位于被吊物重心的正上方，不准斜拉吊钩硬挂，防止提升后吊物翻转、 摆动；吊物高大需要垫物攀高挂钩、摘钩时，脚踏物一定要稳固垫实，禁止使用易滚动物体（如 圆木、管子、滚筒等）做脚踏物。攀高必须佩戴安全带，防止人员坠落跌伤

（4） 摘钩卸载。吊物运输到位前，应选择好安置位置，卸载不要挤压电气线路和其他管线，不 要阻塞通道；针对不同吊物种类应釆取不同措施加以支撑、垫稳、归类摆放，不得混码、互相挤 压、悬空摆放，防止吊物滚落、侧倒、塌垛；摘钩时应等所有吊索完全松弛再进行，确认所有绳 索从钩上卸下再起钩，不允许抖绳摘索，更不许利用起重机抽索

（5） 搬运过程的指挥。无论釆用何种指挥信号，必须规范、准确、明了；指挥者所处位置应能 全面观察作业现场，并使驾驶员、司索工都可清楚看到；在作业进行的整个过程中（特别是重物 悬挂在空中时），指挥者和司索工都不得擅离职守



考点分析：起重机械使用安全技术属于历年必考点，分值集中考生应重点掌握并重点记 忆十不吊、起重机驾驶员安全操作技术和吊运前的准备，一般常作为案例分析题默写考点：

【2020年真题】起重机司索工在吊装作业前，应估算吊物的质量和重心，以免吊装过程 中吊具失效导致事故。根据安全操作要求，如果目测估算，所选吊具的承载能力应为估算吊 物质量的（   ）。

A. 1. 1倍以上 B. 1.3倍以上 C. 1.5倍以上 D. 1.2倍以上

【答案】D

【解析】对吊物的质量和重心估计要准确，如果是目测估算，应增大20%来选择吊具。

【2020年真题】起重机驾驶员作业前应检查起重机与其他设备或固定建筑物的距离，以 保证起重机与其他设备或固定建筑物的最小距离在（ ）o

【答案】C

【解析】起重机运行范围内是否有未清除的障碍物；起重机与其他设备或固定建筑物的 最小距离是否在0.5m以上。

【2021年真题】起重司索工的工作质量与整个起重作业安全关系很大。下列司索工安全 作业的要求中，正确的是（  ）。

【答案】C

【解析】选项A,当多人吊挂同一吊物时，应由一专人负责指挥，在确认吊挂完备，所 有人员都离开站在安全位置以后，才可发起钩信号。选项B,吊运大而重的物体应加诱导 绳，诱导绳长应能使司索工既可握住绳头，同时又能避开吊物正下方，以便发生意外时司索 工可利用该绳控制吊物。选项C,吊钩要位于被吊物重心的正上方，不准斜拉吊钩硬挂，防 止提升后吊物翻转、摆动。选项D,挂钩要坚持“五不挂”，即起重或吊物质量不明不挂， 重心位置不清楚不挂，尖棱利角和易滑工件无衬垫物不挂，吊具及配套工具不合格或报废不 挂，包装松散捆绑不良不挂等，将安全隐患消除在挂钩前。

【2021年真题】起重机的安全操作是防止起重伤害的重要保证。下列起重机安全操作的 要求中，错误的是（   ）0

【答案】B

【解析】选项A,开机作业前，应确认处于安全状态方可开机；所有控制器是否置于零 位。选项B,驾驶员在正常操作过程中，不得利用极限位置限制器停车。选项C,吊载接近 或达到额定值，或起吊危险器物（液态金属、有害物、易燃易爆物）时，吊运前认真检查 制动器，并用小高度、短行程试吊，确认没有问题后再吊运。选项D,严格按指挥信号操 作，对紧急停止信号，无论何人发出，都必须立即执行。

【2022年真题】司索工不仅从事准备吊具、捆绑挂钩及摘钩卸载等工作，多数情况还承 担指挥工作。其工作质量与整个搬运工作安全关系极大。关于司索工安全作业要求的说法，

正确的是（


）O                                                                              »

对吊物进行目测估算时，应按照目测结果的110%选择吊具规格

对形状或尺寸不同的物品，不经特殊捆绑不得进行混吊工作、n 吊钩与被吊重物重心连线与垂直方向的夹角应小于20。' 等所有吊索完全松弛方可摘钩，摘钩后可利用起重粗羸索


【答案】B

【解析】选项A错误，对吊物进行目测估算，廿照目测结果增大2g做*择吊具（即 120% ）；选项C错误，吊钩应置于被吊物重心正上房＞多准■.拉斜吊Q选项D错误，不得 利用起重机抽索，摘钩时应等所有吊索完全松弛后再⅛⅜q J

【2022年真题】起重机械属于高能量积聚的、高危題用作业设备。为了保证起重机械的安 全吊运，吊运前必须进行充分检查。下列起重机械吊运前⅛⅛i作中，正确的有（

)o


【答案】ADE

【解析】尺寸不同的物品不经特殊捆绑不得混吊，该内容属于司索工安全操作技术要 求，属于现场吊运中的工作，因此，判断选项C是错误的；吊装作业方案应由指挥、起重 机驾驶员和司索工共同讨论、编制，必要时报请有关部门审查批准，因选项B中描述为指 挥、司索工和现场安全监督人员，故不建议选择。

第八节场（厂）内专用机动车辆安全技术
考点一：场（厂）内专用机动车辆涉及安全的主要部件**



叉车等车辆的液压系统，一般都使用中高压供油，高压胶管必须符合相关标准，并通过长度变化试 验、泄漏试验、耐压试验、爆破试验、脉冲试验等试验检测

高压胶管



货叉

安装在叉车货叉梁上的L形承载装置，也称取物装置。货叉必须符合相关标准，并通过重复加载的 载荷试验检测

链条

起升货叉架的链条进行极限拉伸载荷和检验载荷试验

转向器

控制车辆行驶方向的部件

制动器

产生阻止车辆运动或运动趋势的力的部件

安全阀

液压系统中，可能由于超载或者油缸（又称液压缸）到达终点油路仍未切断，以及油路堵塞引起压 力突然升高，造成液压系统破坏。因此，系统中必须设置安全阀，用于控制系统最高压力。最常用的 是溢流安全阀

护顶架

对于叉车等起升高度超过1. 8m的工业车辆必须设置护顶架，以保护驾驶员免受重物落下造成伤害。

护顶架应进行静态和动态两种载荷试验检测___________________________

（续）

其他

挡货架，为防止货物向后坠落而设置的框架。货物稳定器，压住货叉上的货物，以防货物倒塌、滑 落的属具

（翻）料斗锁定装置，使料斗锁定在运料位置的装置

下降限速阀，控制下降速度的阀

稳定支腿，装卸作业时，为保证和增加车辆的稳定性而设置的辅助支腿

考点分析：本考点是历年必考点，应重点掌握以下各项安全附件的试验要求：

高压胶管

长度变化试验、泄漏试验、耐压试验、爆破试验、脉冲试验（压长爆脉漏）

货叉

重复加载的载荷试验检测

链条

极限拉伸载荷和检验载荷

护顶架

静态和动态两种载荷试验（防砸防压）

【2020年真题】叉车的液压系统一般都使用中高压供油，高压胶管是液压系统的主要元 件之一，其可靠性应既能保证叉车的正常工作，又能保护人身安全。因此，高压胶管性能和 质量必须通过各项试验检测合格后方可用于叉车。下列试验项目中，高压胶管在生产验收时 必须通过的试验有（  ）。

【答案】ABDE

【解析】

高压胶管

长度变化试验、泄漏试验、耐压试验、爆破试验、脉冲试验

货叉

重复加载的载荷试验检测

链条

极限拉伸载荷和检验载荷

护顶架

静态和动态两种载荷试验

考点二场（厂）内专用机动车辆使用安全技术―   X

_________________ _____________/WA____

叉车

被装物件质量应在该机允许载荷范围内。当物件质量不明时，应将该物件叉急枣JfejpOmm后检查 机械的稳定性，确认无超载现象后，方可运送                     <

_____________________________________________；______________________________丿-     /  ； 1 .• ⅞~1y__________k      ________

叉装时，物件应靠近起落架，其重心应在起落架中间 二今 '茅J - CdX°

物件提升离地后，应将起落架后仰，方可行驶   n"∖   c * Q '

两辆叉车同时装卸一辆货车时，应有专人指挥呢二% ,八.一 >c°"

不得单叉作业和使用货叉顶货或拉货    h*]λj '

叉车在叉取易碎品、贵重品或装载不稳的货物时，应菜鬲發全绳加固，,必要时，应有专人引导，方可行驶

-以内燃机为动力的叉车，进入仓库作业时，应有良好⅛≡风设施。血禁在易燃、易爆的仓库内作业

________________________________________'                  [言     <________________________________________________________

严禁货叉上载人。驾驶室除规定的操作人员外，严禁其値狂'何人进入或在室外搭乘

考点分析：本考点为历年必考点，应重点掌握叉车的安全操作技术。

【2020年真题】叉车是常用的场内专用机动车辆，由于作业环境复杂，容易发生事故,

因此，安全操作非常重要。下列叉车安全操作的要求中，错误的是（  ）。

【答案】C

【解析】以内燃机为动力的叉车，进入仓库作业时，应有良好的通风设施。严禁在易 燃、易爆的仓库内作业。

【2022年真题】叉车、电瓶车及非公路用旅游观光车是常见的厂内专用机动车辆，近年 来，因违反厂内机动车辆安全操作流程发生的事故较多，下列叉车及观光车安全操作的要求 中，正确的是（   ）。

【答案】D

｛解析】选项A错误，当叉装物件质量不明时，应将该物件叉起离地IoOmm后检查机 械的稳定性，确认无超载现象后，方可运送；选项B错误，两辆叉车同时装卸一辆货车时， 应有专人指挥联系，保证安全作业；选项C错误，观光车不应在坡面上调头，不应横跨坑 道运行。

第九节客运索道安全技术
考点一：客运索道应具备的安全装置★

站内机械设备、电气设备及钢丝绳应有必要的防护、隔离措施，防止危及 乘客和工作人员的安全；非公共交通的空间应有隔离，非工作人员不得入内

站台（尤其出站侧）应有栏杆或防护网，防止乘客跌落

驱动迂回轮应有防止钢丝绳滑出轮槽飞出的装置

单线循环固定 抱索器客运 架空索道


站内机械设施 及安全装置


制动液压站和张紧液压站应设有手动泵，当液压系统出现故障时可以用手 动泵临时进行工作。并设有油压上下限开关，上限泄油、下限补油


第三:


（续）

张紧小车前后均应装设缓冲器防止意外撞击

站内机械设施 及安全装置


吊厢门应安装闭锁系统，不能由车内打开也不能由于撞击或大风的影响而 自动开启

应设行程保护装置，在张紧小车、重锤或油缸行程达到极限之前，发出报 警信号或自动停车

减速机应设有润滑油保护装置

站台、机房、控制室应设蘑菇头带自锁装置的紧急停车按钮

有负力的索道应设超速保护，在运行速度超过额定速度15%时自动停车

应在风力最大处设风向风速仪，在有人的站房设置风速显示装置

站房之间应有独立的专用电话，至少有一个站房或在站房附近有外线电话

沿线路应有通信方式（如支架上或吊厢中设扬声器），在特殊情况下，可 以及时通知乘客

所有沿线的安全装置和站内的安全装置组成联锁安全电路，在线路中任何 位置岀现异常时，应能自动停车并显示故障位置

单线循环固   站内电气设施   如索道夜间运行时，站内及线路上应有针对性照明，支架上电力线电压不

定抱索器客    及安全装置   允许超过36V

运架空索道             对于单线循环固定抱索器脉动式索道还应增加两条要求：

（1） 应配备至少两套不同类型、来源及独立控制的进站减速控制装置；每 套装置应能可靠减速（关键部件的多重化冗余和多样化设计）

（2） 应设有进站速度检测开关，当索道减速后，应能按设定减速曲线可靠 减速至低速进站，若未按设计减速或设定的低速进站时，检测开关控制自动 紧急停车

对于单线固定抱索器往复式索道另应增加两条要求：

（1） 应设越位开关，在客车超越停车位置时，索道应能自动紧急停车

（2） 开车时站台间应设有信号联络控制系统，在站台未发开车信号前，索 道不能起动

应根据地形情况配备救护工具和救护设施，沿线路季癡直救护时，应配 备水平救护设施。吊具距地面大于15m时，应有缓晦發釦S具，绳索长度 应适应最大高度救护要求

压索支架应有防脱索二次保护装置及地矗L ； ；Vy


线路机电设施 及安全装置


托压索轮组内侧应设有防止钢溢往回跳南鈕亶板S 何

U形开关，脱索时接住钢丝绳并紧急停车

考点分析：本考点分值占比较小，建议考生在踰（参运案道:运季谶理的基础上适当记 忆。例如，循环式客运索道（圆周运动）不存在行程务^不要声左站点间设置越位开关 （行程限制装置）。但是，往复式客运索道（在多个站点隼往悬运為）存在行程终点，应增 设越位开关。                   W

【2018年真题】单线循环固定式抱索器客运架空索道在吊具距地高度大于（  ）时, 应配备缓降器救护工具。

【答案】B

【解析】应根据地形情况配备救护工具和救护设施，沿线路不能垂直救护时，应配备水 平救护设施。吊具距地面大于15m时，应有缓降器救护工具，绳索长度应适应最大高度救 护要求。

考点二：客运索道使用安全技术*

制定安全操作规程，建立健全安全管理制度

客运索道的 日常检查

客运索道每天开始运行之前，应彻底检查全线设备是否处于完好状态，在运送乘客之前应进行一次 试车，确认安全无误并经值班站长或授权负责人签字后方可运送乘客

驾驶员除按运转维护规程操作外，对驱动机、操作台每班至少检查一次

值班电工、钳工对专责设备每班至少检查一次，线路润滑巡视工每班至少全线巡视一周（线路长的 索道，可分段分工检査）

若设备停运期间遇到恶劣天气（风暴、暴雪、冰雹），应对线路进行彻底的检查，证明一切正常后 方可运送乘客

事故停车造成运行中断，只有在排除故障或采取了有关安全措施，且必须经值班站长同意后，方可 重新运送乘客

索道每天停止运营前，操作人员应检查并确认索道线路上或上车区域是否仍有乘客，并关闭索道的入口

客运索道的 检査和维修

对架空索道的机电设备进行定期检查和合理的维修，能够保证索道的安全运转，并充分发挥设备的 效能，延长使用年限

应在规定的时期内对钢丝绳和抱索器进行无损探伤。对于单线循环式索道上运载工具间隔相等的固 定抱索器，应按规定的时间间隔移位

运营后每1~2年应对支架各相关位置（如中心点、托压索轮及支架横担水平度、垂直度、支架变 形等）进行检测，以防止发生脱索等重大事故

[2018年真题】客运索道是指利用动力驱动、柔性绳索牵引厢体等运载工具运送人员的机 电设备，包括客运架空索道、客运缆车、客运拖牵索道等。客运索道的运行管理和日常检查、 检修是其安全运行的重要保障。下列客运索道安全运行的要求中，正确的有（  ）。

【答案】CE

【解析】客运索道每天开始运行之前，应彻底检查全线设备是否处于完好状态，在运送 乘客之前应进行一次试车，确认安全无误并经值班站长或授权负责人签字后方可运送乘客； 如索道夜间运行时，站内及线路上应有针对性照明，支架上电力线电压不允许超过36V0值 班电工、钳工对专责设备每班至少检查一次，线路润滑巡视工每班至少金线巡视一周。

第十节大型游乐设施安全技术
考点：大型游乐设施的安全装置★

乘人安全束缚装置（安全 带、安全压杠和挡杆）

对危险性较大的大型游乐设施，必要时应考虑设两套独立的束缚装置。束缚装置可 采用安全带、安全压杠、挡杆等

束缚装置应可靠地固定在游乐设备的结构件上

乘人装置的座位结构和形式，自身应具有一定的束缚功能

束缚装置的锁紧装置在游乐设施出现功能性故障或急停刹车（又称制动）的情况 下，仍能保持其闭锁状态

束缚装置应可靠、舒适

锁紧装置（锁具）

锁具是人体束缚装置的另一个重要组件，锁具有开和闭两个状态。在游乐设施运行 过程中，锁具必须有效地将乘客约束在座位上，不能自行打开且乘客不能打开，必须 当设备停止后由操作人员打开，让乘客离开座位

吊挂乘坐的保险装置

吊挂座椅的保险装置。吊挂座椅除用4根钢丝绳吊挂外，还必须另设4根保险钢丝绳

吊挂摆动舱的保险装置。在摆动过程中，若吊挂臂或上下销轴断裂，摆动舱就会坠 落，加保险绳后，可防止事故发生

止逆行装置（止逆装置）

沿斜坡牵引的提升系统，必须设有防止载人装置逆行的装置

制动装置

为了使游乐设施安全停止或减速，大部分运行速度较快的设备都采用了制动系统

超速限制装置（限速装置）

游乐设施中，采用直流电动机驱动或者设有速度可调系统时，必须设有防止超出最 大设定速度的限速装置，限速装置必须灵敏可靠

运动限制装置（限位装置）

限位开关就是用以限定机械设备的运动极限位置的电气开关

防碰撞及缓冲装置

防碰撞装置工作原理是：当游乐设施车辆运行到危险距离范围时，防碰撞装置便发 岀警报，进而切断电源，制动器制动，使车辆经过时停止运行，避免车辆之间的相互 碰撞。目前防碰撞装置主要有激光式、超声波式、红外线式和电磁波式等类型

游乐设施常见的缓冲器分蓄能型缓冲器和耗能型缓冲器，前者主要以弹簧和聚氨酯

材料等为缓冲元件，后者主要是油压缓冲器____________________

【2021年真题】大型游乐设施机械设备的运动部件上设置有行程开关，当行程开关的机 械触头碰上挡块时，联锁系统将使机械设备停止运行或改变运行状态。这类安全装置称为 （ ）。

【答案】B

【解析】绕水平轴回转并配有平衡重的游乐设施，乘人部分在最高点有可能出现静止状 态时，应有防止或处理该状态的措施；油缸或气缸行程的终点，应设置限位装置，且灵敏可 靠。通常人们所见的限位开关就属于运动限制装置，限位开关就是用以限定机械设备的运动 极限位置的电气开关。限位开关有接触式和非接触式两种。接触式的比较直观，机械设备的 运动部件上设置了行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相反安 装位置。当行程开关的机械触头碰上挡块时，切断了控制电路，机械就停止运行或改变运 行，由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。

同步习题强化训练

一、单选题

水共腾。汽水共腾会使蒸汽带水，降低蒸汽品质，造成过热器结垢，损坏过热器或影响用汽 设备的安全运行，下列处理锅炉汽水共腾的方法中，正确的是（  ）。

内传播的现象称为水击。水击现象常发生在给水管道、省煤器、过热器、锅筒等部位，会造 成管道、法兰、阀门等的损坏。下列关于预防水击事故的措施中，正确的是（  ）。

燃气锅炉的顺序为（  ）。

对燃油燃气锅炉，炉膛停火后，引风机应立即停止引风

对有旁通烟道的可分式省煤器可直接停水

在正常停炉的4~6h内，应紧闭炉门和烟道挡板

当锅水降到90Y时，方可全部放水

瓶装气体品种多、性质复杂。在储存过程”養瓶的储存场所应淋设计规范，库 房管理人员应熟悉有关安全管理要求。下列对气瓶噸應求中，赫的是（

)o


量均小于汽车式起重机的额定起重量。当直接起吊一台被其他设备包围的设备时，汽车式起重 机失稳前倾，吊臂折断，造成事故。下列该事故的原因中，最可能的直接原因是（

油路堵塞引起压力突然升高，会造成液压系统损坏。因此，液压系统中必须设置（

A.安全阀      B.切断阀      C.止回阀

全使用要求的说法中，正确的是（

A.弹簧缓冲器   B.聚氨酯缓冲器  C.油压缓冲器   D.橡胶缓冲器

二、多选题

径1.5m的高压设备为反应容器，为保证正常作业的便利性增设额定起重量12t且抬升高度 5m的电动葫芦和容积500L且额定蒸汽压力5. OMPa的蒸汽锅炉。此外，作业现场设置 φ50mm的管道、专用危险化学品运输小车，保证介质的储运安全。试确定上述背景中，可 能存在的特种设备包括（  ）。

A.锅炉        B.压力容器     C.起重机械     D.专用机动车辆

险，针对各类风险采取相应的防范措施。下列关于锅炉运行、检修阶段的安全措施中，错误 的有（    ）。

A,操作压力达到规定的标称值      B.运行温度达到规定的标称值

C.安全阀起跳               D,承压部件鼓包变形

能造成吊装绳破断的有（  ）O

因瓶体受热、瓶内压力升高过快而造成气瓶爆炸，下列要求中正确的有（  ）。

容器安全附件的说法中，正确的有（  ）。

送可燃气体的管道中或者通风的槽罐上，阻止传播火焰（爆燃或爆轰）通过的装置。下列 关于阻火器安全装置的使用及设计条件中，不符合要求的有（  ）0

规程进行作业。关于起重机械安全装置的说法，正确的有（  ）。

种轮式搬运车辆。下列关于叉车的说法中，正确的有（  ）。

参考答案及解析

一、单选题

【解析】氢气属于第一类介质，通过查表确定属于第三类压力容器。

【解析】长输管道是指产地、储存库、使用单位间的用于输送商品介质的管道，分为输 油管道、输气管道。

【解析】锅炉缺水的处理应首先判断锅炉缺水情况，属于轻微缺水或严重缺水，然后酌 情予以不同处理。严重缺水时，必须紧急停炉。

【解析】发现汽水共腾时，应减弱燃烧力度降低负荷，关小主汽阀；加强蒸汽管道和过 热器的疏水；全开连续排污阀，并打开定期排污阀放水，同时上水，以改善锅水品质；待水 质改善、水位清晰时，可逐渐恢复正常运行。

【解析】为了预防水击事故，给水管道和省煤器管道的阀门启闭不应过于频繁，开闭速 度要缓慢；对可分式省煤器的出口水温要严格控制，使之低于同压力下的饱和温度40Y； 防止满水和汽水共腾事故，暖管之前应彻底疏水；上锅筒进水速度应缓慢，下锅筒进汽速度 也应缓慢。

【解析】锅炉点火时需防止炉膛爆炸。点火前，开动引风机通风5 -IOmin,没有风机的 自然通风5 ~ IOminO点燃气、油、煤粉炉时，应先送风，之后投入点燃火炬，最后送入燃 料。一次点火未成功需重新点燃火炬时，一定要在点火前给炉膛烟道重新通风，待充分清除 可燃物之后再进行点火操作。

【解析】选项A错误，对于燃气、燃油锅炉，炉膛停火后，弓I风机到憑继续引风5min 以上。                      半'9

选项B错误，停炉时应打开省煤器旁通烟道，关闭省煤器顾追挡返，徂锅尺我水仍需 经省煤器。对钢管省煤器，锅炉停止进水后，应开启省煤器篱循环管'丿务无旁飆3的可分 式省煤器，应密切监视其出口水温，并连续经省煤器上汆放水至水箱中『岬煤器出口水 温低于锅筒压力下饱和温度20aCo         FX & '.”

选项D错误，停炉18~24h,在锅水温度降至70 W下时，方可全备放水。

【解析】可燃气体的气瓶不可与氧化性气体气瓶l⅛⅛W√ M气不准与笑气、氨、氯乙 烯、环氧乙烷、乙焕同库。

【解析】场地中单件设备质量均小于汽车式起重机的额定起重量，故不存在质量不清的 问题；起吊一台被其他设备包围的设备最主要的可能就是设备间存在相互夹挤力，导致汽车 式起重机失稳前倾，吊臂折断。

【解析】液压系统中，可能由于超载或者油缸到达终点油路仍未切断，以及油路堵塞引 起压力突然升高，造成液压系统破坏。因此，系统中必须设置安全阀，用于控制系统最高压 力。最常用的是溢流安全阀。

【解析】被装物件质量应在该机允许载荷范围内。当物件质量不明时，应将该物件叉起 离地IOOmm后检查机械的稳定性，确认无超载现象后，方可运送；物件提升离地后，应将 起落架后仰，方可行驶；不得单叉作业和使用货叉顶货或拉货。

【解析】游乐设施常见的缓冲器分蓄能型缓冲器和耗能型缓冲器，前者主要以弹簧和聚 氨酯材料等为缓冲元件，后者主要是油压缓冲器。

二、多选题

【解析】设计压力IO-OMPa,容积N500L,内径1. 5m的高压设备为反应压力容器；额 定起重量12t且抬升高度5m的电动葫芦为起重机械；容积500L且额定蒸汽压力5. OMPa的 蒸汽锅炉为蒸汽锅炉。

【解析】点火升压阶段应先循环后升压，故选项B不满足要求；锅炉上水负荷增加过 快，可能导致锅炉汽包满水事故，易导致汽包变形，故选项C说法错误。

【解析】设计压力，在设计温度下用以确定容器壳体厚度及其元件尺寸的压力，设计压 力应高于最高工作压力；安全阀起跳压力不应高于容器设计压力，达到超压泄放的目的。

【解析】①超温、超压、超负荷时，釆取措施后仍不能得到有效控制；②压力容器液位 超过规定，采取措施仍不能得到有效控制；③容器主要受压元件发生裂纹、鼓包、变形等现 象；④安全附件失效；⑤接管、紧固件损坏，难以保证安全运行；⑥发生火灾、撞击等直接 威胁压力容器安全运行的情况；⑦充装过量；⑧压力容器与管道发生严重振动，危及安全 运行。

【解析】起升绳破断的原因有：超载起吊拉断钢丝绳；起升限位开关失灵造成过卷拉断 钢丝绳；斜吊、斜拉造成乱绳挤伤切断钢丝绳；钢丝绳因长期使用又缺乏维护保养，造成疲 劳变形、磨损损伤；达到或超过报废标准仍然使用等。

【解析】紧急停炉的操作次序是：立即停止添加燃料和送风，减弱引风；同时，设法熄 灭炉膛内的燃料；因缺水紧急停炉时，严禁给锅炉上水，并不得开启空气阀及安全阀快速 降压。

【解析】易熔合金塞装置通过控制温度来控制瓶内的温升压力的，所以也只适用于气 瓶，而不适用于固定式容器。为了防止易熔合金塞因受压力而脱落，常常将塞体内孔做成带 螺纹形、阶梯形或锥形；爆破片装置是由爆破片和夹持器等组装而成的安全泄压装置。由于 无缝气瓶瓶体上不宜开孔，因此用于永久气体气瓶的爆破片一般装配在气瓶阀门上。

【解析】安全阀适用于清洁、无颗粒、低黏度的流体；安全阀与爆破片装置并联组合 时，爆破片的标定爆破压力不得超过容器的设计压力。安全阀的开启压力应略低于爆破片的 标定爆破压力。

【解析】①阻火器主要根据介质的化学性质、温度、压力进行选用；②阻火器最大间隙 不大于介质在操作工况下的最大试验安全间隙；③阻火器的阻火速度应大于安装位置可能达 到的火焰传播速度；④阻火器的壳体能承受介质的压力和允许的温度，介质的腐蚀；⑤阻火 器的填料应有一定强度，不能与介质起化学反应。

【解析】同层多台起重机同时作业比较普遍，还有两层甚至三层起重机共同作业的场 所，要求安装防碰撞装置。防碰撞装置发出警报或直接切断运行机构的动力源；起升高度限 制器，用于限制起升高度的安全保护装置，也称吊钩高度限位器。一般装在起重臂的头部, 当吊钩滑升到极限位置，切断电路停车，再合闸时，吊钩只能下降；可两处操作或釆用有线 控制的起重机，应装设联锁保护装置，以保证只能在一处操作，防止两处同时都能操作。

【解析】叉车在叉取易碎品、贵重品或装载不稳的货物时，应釆用安全绳加固，必要 时，应有专人引导，方可行驶；以内燃机为动力的叉车，进入仓库作业时，应有良好的通风 设施。严禁在易燃、易爆的仓库内作业。严禁货叉上载人。驾驶室除规定的操作人员外，严 禁其他任何人进入或在室外搭乘。

第四章防火防爆安全技术

※本章导学

本章主要依据火灾爆炸的事故机理，确定防火防爆的基本原则和具体的防火防爆措施，并 针对典型爆炸类物品——烟花爆竹、民用爆炸物品的生产、储运和使用提岀具体的安全技术措 施。本章考点分值在25分左右，知识点难度偏低但历年真题一般设3分左右超纲考点，建议 考生抓大放小有针对性地学习并适当记忆教材中涉及的示例。其中，“火灾爆炸事故机理”知 识点多、考点分散但整体难度不大，建议考生重点掌握火灾爆炸的分类以及粉尘爆炸的条件和 特点；“防火防爆技术”知识点考点集中，本节所涉及知识点均为历年必考点应做重点要求; “烟花爆竹安全技术”篇幅长知识点分散但考点集中不建议考生学习教材，应重点掌握烟花爆 竹的危险特性及生产管理要求；“民用爆炸物品安全技术”建议考生以知识点总结归纳为主, 适当记忆；“消防设施与器材”可细分为消防设施、消防器材两种考查方向，篇幅多知识点杂 乱但考点集中，建议考生重点学习消防器材（灭火器、火灾自动报警系统一探测器）。

※本章考情分析

※思维导图


第四章防火防爆安全技术

2022 年

2021 年

2020 年

单选题

多选题

单选题

多选题

单选题

多选题

第一节火灾爆炸事故机理

4分

2分

6分

4分

2分

第二节防火防爆技术

4分

4分

4分

6分

3分

4分

第三节烟花爆竹安全技术

1分

2分

2分

3分

第四节民用爆炸物品安全技术

^^2分

1分

2分

第五节消防设施与器材

3分

2分

2分

3分-

合计

__

_____23⅞_____

_____21^_____

一、燃烧与火灾

第一节 火灾爆炸事故机理 « 一、爆炸

一、火灾爆炸预防基本原则

第四章防火防爆安全技术


.、点火源及其控制

第二节防火防爆技术


三、爆炸控制


四、防火防爆安全装置及技术

一、概述

I第三节 烟花爆竹安全技术θζ 二、烟花爆竹基本安全知识

q第四节民用爆炸物品安全技术I©~民用爆炸物品生产安全基础知识

一、消防设施

第五节消防设施与器材


二、消防器材


※核心考点

第一节火灾爆炸事故机理
考点一：燃烧与火灾***

自燃点一不依靠外部热源、自行燃烧

液体和固体受热分解的可燃气体挥发物越多，自燃点越低

固体可燃物粉碎得越细，其自燃点越低

一般情况下，密度越大，闪点越高而自燃点越低

下列油品的密度：汽油＜煤油＜轻柴油＜重柴油＜蜡油＜渣油，闪点依次升高，自燃点则依次降低

结论：密度越大、闪点越大（越难以被点燃）、自燃点越低（越易自燃）

密度和闪点：汽油 ＜煤油 ＜轻柴油 ＜ 重柴油 ＜蜡油 ＜渣油

自燃点：渣油 ＜ 蜡油 ＜ 重柴油 ＜ 轻柴油 ＜ 煤油 ＜ 汽油

考点分析：本知识点属于历年必考点，题型多为单选题，要求考生依据题干背景识别燃 烧、火灾的分类，应重点掌握以下易错知识点：

（1） B类火灾定义为液体及可融化固体类火灾，主要以沥青、石蜡为考查点，常温下 属于固体类介质但燃烧前一定伴随融化现象，故定义为B类火灾。

（2） E类火灾切忌使用水系灭火剂扑救，防止应急救援人员的触电事故。但是以2012 年真题为例，E类火灾也可使用水喷雾灭火器扑救（水喷雾灭火器属于新型灭火器，以不连 续的水雾滴为灭火剂——不导电）。

[2019年真题】某化工技术有限公司污水处理车间发生火灾，经现场勘查，污水处理车 间废水罐内主要含水、甲苯、燃油、少量废催化剂（雷尼竦）等，事故调查分析认为雷尼 镣自燃引起甲苯燃爆。根据《火灾分类》（GB/T 4968—2008）该火灾类型属于（   ）。

A. A类火灾      B. C类火灾      C. B类火灾      D. D类火灾

【答案】C

【解析】甲苯属于可燃液体，甲苯燃烧属于液体类火灾。

[2012年真题】自燃点是指在规定条件下、不用任何辅助引燃能源而达到燃烧的最低温 度。对于柴油、煤油、汽油、蜡油来说，其自燃点由高到低的排序是（  ）。

【答案】B

【解析】密度越大、闪点越大（越难以被点燃）、自燃点越低（越易自燃）；

密度和闪点：汽油 < 煤油 < 轻柴油 < 重柴油 < 蜡油 < 渣油。

自燃点：渣油 < 蜡油 < 重柴油 < 轻柴油 < 煤油 < 汽油。

【2022年真题】大多数可燃物质的燃烧并非是物质本身在燃烧，而是物质受热分解出的 气体或液体蒸气在气相中的燃烧。关于不同物质燃烧过程的说法，正确的是（

)o



乙醇在受热后，燃烧过程为

氧化分解—蒸发T燃烧 氧化分解—蒸发一> 燃烧 分解T氧化T燃烧 熔化一蒸发T燃烧


木材在受热后，燃烧过程为

焦炭在受热后，燃烧过程为

红磷在受热后，燃烧过程为

【答案】D

【解析】选项A错误，乙醇（可燃液体）其燃烧过程为蒸发T氧化分解T着火燃烧；选 项B错误，木材（可燃固体）其燃烧过程为分解可燃气体一氧化分解T着火燃烧；选项C 错误，焦炭（可燃固体）属于较为特殊的形态，在受热过程中不能分解为可燃气体，在燃 烧时则呈炽热状态，没有火焰产生。

考点二：爆炸★★★

（-）爆炸及其分类

迅速的物理的或化学的能量释放或转化过程，是系统蕴藏的或瞬间形成的大量能量在有 限的体积和极短的时间内，骤然释放或转化的现象。爆炸最主要的特征是爆炸点及其周围压 力急剧升高。

（Z）可燃气体爆炸（三乙、臭氧、联胺）

乙块、乙烯、环氧乙烷等，在没有氧气的条件下，也能被点燃爆炸，其实质是一种分解 爆炸。除上述气体外，分解爆炸性气体还有臭氧、联氨、丙二烯、甲基乙煉、乙烯基乙焕、 一氧化氮、二氧化氮、氟化氢、四氟乙烯等。

当乙焕受热或受压时，容易发生聚合、加成、取代或爆炸性分解等反应。当乙焕压力较 高时，应加入氮气等惰性气体加以稀释。此外，乙块易与铜、银、汞等重金属反应生成爆炸 性的乙焼盐，为防止此类分解爆炸：不能用含铜量超过70%的铜合金制造盛乙焕的容器; 在用乙焕焊接时，不能使用含银焊条。

扩散阶段    可燃气分子和氧气分子分别从释放源通过扩散达到相互接触，所需时间称为扩散时间

感应阶段    可燃气分子和氧化分子接受点火源能量，离解成自由基或活性分子，所需时间称为感应时间

化学反应阶段   自由基与反应物分子相互作用。生成新的分子和新的自由基，完成燃烧反应

（三）物质爆炸浓度极限

爆炸浓度极限

当可燃性气体、蒸气或可燃粉尘与空气（或氧）在一定浓度范围内均匀混合，遇到火源发生爆 炸的浓度范围称为爆炸浓度极限，简称爆炸极限_______________________

爆炸下限

能够爆炸的最低浓度称为爆炸下限

爆炸上限

能发生爆炸的最高浓度称为爆炸上限

用爆炸上限、下限之差与爆炸下限浓度之比值表示其危险度H=（L上-L-V）/Lr

由多种可燃气体组成爆炸性混气体的爆炸极限，可根据各组分的爆炸极限进行计算，其计算公式为：

L = ----------!----------

m  匕丄此丄    匕

——+ —— + ••• + ——

LI LrI            LrI

以天然气为例，若其组分为甲烷80%、乙烷15%、丙烷4%和丁烷1%,各组分相应的爆炸下限分别为5.00%、 3.22%、2. 37% 和 1.86%

Lm = V1 V2            = ~S0    15     4 I- = 4.37%

厲 + 厲 +…+∑Γ ^5^ + Γ22 +    + L86

H值越大，表示可燃性混合物的爆炸极限范围越宽，爆炸危险性越大

结论：①爆炸下限越低越危险；②爆炸范围越广越危险

（续）

温度的影响

混合爆炸气体的初始温度越高，爆炸极限范围越宽，则爆炸下限越低，上限越高,爆炸危险性增加

压力的影响

一般而言，初始压力增大，爆炸极限也变大，危险性增加。压力减小时，爆炸极限范围缩小， 当压力降到某一数值时，则会出现下限与上限重合。把爆炸极限范围缩小为零的压力称为爆炸 的临界压力

惰性介质的影响

在混合气体中加入惰性气体，随着惰性气体含量增加，爆炸极限范围缩小。当惰性气体增加 到某一数值时，爆炸上下限趋于一致，不发生爆炸

爆炸容器的影响

容器的材料和尺寸均对爆炸极限有影响。若容器材料的传热性好，管径越细，爆炸极限范围 变小。当容器直径或火焰通道小到某一数值时，火焰就不能传播下去，这一直径称为临界直径 或最大灭火间距

点火源的影响

点火源的活化⅛τ !⅛大，加热面积越大，作用时间越长，爆炸极限范■也越大

（四）粉尘爆炸

当可燃性固体呈粉体状态，悬浮于空气中，并达到一定浓度，遇到足够的点火能量，就能发生粉尘爆炸

粉尘爆炸危险性物质分类（发生粉尘 爆炸的一定是可燃性粉尘）

金属类

如镁粉、铝粉、其他金属等

煤炭类

如活性炭、煤等

粮食类

如面粉、淀粉、玉米粉、啤酒麦芽粉、麦糠、大麦粉等

合成材料类

如塑料、染料、合成洗剂、合成黏结剂等

饲料类

如血粉、鱼粉、饲料粉等

农副产品类

如棉花、烟草、砂糖等

林产品类

如纸粉、木粉等

粉尘爆炸的特点

粉尘爆炸速度或爆炸压力上升速度比爆炸气体小，但燃烧时间长，产生 的能量大，破坏程度大

爆炸感应期较长

有产生二次爆炸的可能性

有不完全燃烧现象

粉尘爆炸的条件

粉尘本身具有可燃性              FzAI

粉尘悬浮在空气（或助燃气体）中并达到；气浓悠直

有足以引起粉尘爆炸的起始能量 m<3A

粉尘爆炸过程

可燃粉尘与空气混合物遇点火辱发生夢，g甬爆鷲冷愉®上限 及下限，但有实际应用意义的志W岛下限c.V

粉尘爆炸过程与 可燃气爆炸相似， 但有两点区别

移生爆好薪需的点火能要犬跌，

片可燃5爆炸中，促使温專j⅛的传热方式主要是 热'传多%粉尘爆炸中，热辐射的作用大

粉尘爆炸的特性及影响因素

一般来说，粉尘粒度越细，1卒散度越享,'可燃气体和氧的含量越大，火源 强度、初始温度越高，湿度越低,.惰性嘉尘及灰分越少，爆炸极限范围越大

_________________________________________V___________________________________________________

粉尘爆炸压力及压力上升速度受粉尘粒度、初始压力、粉尘爆炸容器、 湍流度的影响，粒度对粉尘爆炸压力上升速度的影响比其对爆炸压力的影 响大得多

考点分析：爆炸及其分类属于历年选择题必考点之一，考生应特别注意针对同一种介质 的爆炸现象按其爆炸相态及爆炸能量来源有不同分类标准，例如面粉碾磨车间、金属切削车 间发生的粉尘爆炸，按照能量来源属于化学爆炸、按照相态属于气相爆炸。此外，建议考生 理解并掌握爆炸极限的概念及危险度的计算方式，属于专业实务案例分析题考点。

【2020年真题】可燃性粉尘浓度达到爆炸极限，遇到足够能量的火源会发生粉尘爆炸。 粉尘爆炸过程中热交换的主要方式是（ ）o

A.热传导       B.热对流       C.热蒸发       D.热辐射

【答案】D

【解析】粉尘爆炸过程与可燃气爆炸相似，但有两点区别：一是粉尘爆炸所需的点火能 要大得多；二是在可燃气爆炸中，促使温度上升的传热方式主要是热传导；在粉尘爆炸中， 热辐射的作用大。

【2021年真题】粉尘爆炸过程比气体爆炸过程复杂，爆炸条件有一定差异。下列粉尘爆 炸条件中，不是必要条件的是（  ）0

【答案】A

【解析】粉尘爆炸的条件：

（1） 粉尘本身具有可燃性。

（2） 粉尘悬浮在空气（或助燃气体）中并达到一定浓度。

（3） 有足以引起粉尘爆炸的起始能量（点火源）。

【2021年真题】可燃气体、蒸气和可燃粉尘的危险性用危险度表示，危险度由爆炸极限 确定。若某可燃气体在空气中爆炸上限是44%,爆炸下限是4% ,则该可燃气体的危险度是 （      ）o

【答案】C

【解析】77=（44% -4% ）/4% =10. 00。

[2021年真题】粉尘爆炸过程与可燃气爆炸过程相似，但爆炸特性和影响因素有区别。

关于粉尘爆炸特性的说法，正确的有（  ）O

【答案】CDE

【解析】粉尘爆炸的特点：粉尘爆炸速度或爆炸压力上升速度比气体爆炸小，但燃烧时 间长，产生的能量大，破坏程度大；爆炸感应期较长；有产生二次爆炸的可能性；有不完全 燃烧现象。

【2022年真题】某人造板公司主要从事中密度纤维板的生产和销售，在生产时纤维板的 砂光（打磨）工艺中采取了电气防爆、湿法作业、除尘通风等防火防爆技术措施，关于粉 尘防火防爆技术措施对粉尘爆炸特征参数影响的说法，正确的是（  ）O

C.湿法作业可提高最低着火温度     D.湿法作业可降低爆炸压力上升速率

【答案】D

【解析】选项A错误，电气防爆是属于控制点火源的措施，采取电气防爆装置能够有效 地控制和解决消灭电弧和电火花的产生；选项B错误，当除尘管道较长时，因湍流的影响， 粉尘会呈现旋涡状，使爆炸波阵面不断加速，当管道长度足够长时，甚至会转化为爆轰；选 项C错误，最低着火温度是指特定热表面上一定厚度粉尘层能发生着火的最低热表面温度， 当环境中湿度较大时，热量首先作用于湿气的蒸发，然后才作用于物体表面，因此，物体的 最低着火温度并不随湿度的增加而改变；选项D正确，爆炸压力上升速率为dp∕dt,其中dp 为爆炸时的压力与初始压力之差，此时因湿度增加，热量首先作用于湿气的蒸发，进而才作 用于爆炸物质，增加了爆炸的反应时间，因此，爆炸压力上升速率下降。

【2022年真题】可燃气体的爆炸极限不是一个固定值，受一系列因素的影响而有所变 化，主要因素有可燃混合气体的温度、压力、惰性气体、点火能和容器材料及结构等。关于 这些因素影响可燃气体爆炸极限的说法，正确的有（ ）o

【答案】BC

【解析】选项A错误，预混可燃气体中加入惰性气体，爆炸极限范围变窄，当惰性气体 含量增加到一定程度时，其爆炸上限趋于爆炸下限，此时不具备燃爆的可能性；选项E错 误，可燃混合气体的容器材料传热性越好，其爆炸极限范围越窄。

本题值得注意的是选项D,请考生注意有两种考题表达方式分别是：最小点火能和点火 源的点火能，上述表述会得出完全不一致的结论。最小点火能属于一个物性参数，定义为将 可燃物引燃的最小火花能量；点火源的点火能是能量参数，指点火源能量的大小。上述表述 可参照燃烧学原理和化工燃烧学原理。

第二节防火防爆技术
考点一：火灾爆炸预防基本原则★★★

防止火灾爆炸事故发生的基本原则

防止和限制可燃可爆系统的形成

（预防性）

当燃爆物质不可避免岀现时，消除或隔离各类点火源                 一

（预防性）一

阻止和限制火灾爆炸的蔓延扩展，尽量降低火灾爆炸事故造成的损失

（减轻性）

考点分析：爆炸及其分类属于历年必考知识点，但通常在专业实务课里以案例分析题题 型出现，要求考生依据案例背景确定上述技术措施，属于预防性的防火防爆措施、减轻性的 防火防爆措施。本知识点建议考生灵活应用，现以2019年其他安全专业实务课为例，某冷 库(液氨制冷)内设火灾自动报警系统、通风换气系统、可燃气体探测系统及气体灭火系 统等，依据上述案例背景要求考生识别上述可能涉及的预防性技术措施。

[2019年真题】预防火灾爆炸事故的基本原则是：防止和限制燃烧爆炸的危险因素；当 燃烧爆炸物不可避免时，要尽可能消除或隔离各类点火源；阻止和限制火灾爆炸的蔓延扩 展，尽量降低火灾爆炸事故造成的损失。下列预防火灾爆炸事故的措施中，属于阻止和限制 火灾爆炸蔓延扩展原则的是( )。

C.使用防爆电器             D.安装火灾报警系统

【答案】D

【解析】选项ABC,是防止火灾爆炸发生的措施；选项D,火灾报警系统只有在火灾爆 炸发生后才起到报警的作用，提示相关人员及时采取措施进行救援及灭火，因此属于阻止和 限制火灾爆炸蔓延扩展的原则措施。

[2021年真题】危险化学品火灾、爆炸事故可以从防止燃烧爆炸系统形成、消除点火 源、限制蔓延扩散等方面控制。下列控制措施中，不属于限制火灾、爆炸蔓延扩散措施的有 (      )o

【答案】ABCD

【解析】设置惰性气体保护、设置安全监测及报警等设施属于防止形成爆炸性混合物； 防止摩擦和撞击产生火花，控制明火和高温表面等措施属于消除点火源；在火灾爆炸危险场 所采用本质安全型防爆电气设备属于消除点火源；有爆炸危险的生产中，机件运转部分用两 种材料制成，其一是有色金属材料，属于消除点火源。

【2022年真题】防止危险化学品火灾爆炸事故发生的基本原则主要是有防止燃烧爆炸系 统的形成、消除点火源、限制火灾爆炸事件蔓延扩散，某公司为防止危险化学品火灾爆炸事 故采取了诸多措施，下列火灾爆炸事故的预防措施中，属于限制火灾爆炸蔓延扩散措施的是 (      )o

C.选用防爆电气设备           D.使用有色金属工具

【答案】A

【解析】限制火灾、爆炸蔓延扩散的措施主要包括阻火装置（选项A,用带阻火装置的管 道输送物料）、防爆泄压装置及防火防爆分隔等；选项B,装设可燃气体报警器属于防止燃烧 爆炸系统的形成；选项C和选项D,选用防爆电气设备和使用有色金属工具属于消除点火源。

考点二：点火源及其控制★★★

消除点火源是防火和防爆的最基本措施

（一）明火（严禁烟火）

明火是指敞开的火焰、火星和火花等，如生产过程中的加热用火、维修焊接用火及其他火源是导致火灾爆炸最常见 的原因

加热用火 控制

加热易燃物料时，尽量避免采用明火设备，宜采用热水或其他介质间接加热。明火加热设备的布 置，应远离可能泄漏易燃气体或蒸气的工艺设备和储罐区，并布置在其上风向或侧风向

维修焊割用 火的控制

在输送、盛装易燃物料 的设备、管道上或在可燃 可爆区域内动火时，将系 统和环境进行清洗或清 理。将相连管道拆下断开 或加堵金属盲板隔绝。用 惰性气体进行吹扫置换， 气体分析合格后方可动焊

爆炸下限大于4%的可燃气体或蒸气

浓度应小于0.5%

爆炸下限小于或等于4%的可燃气体或蒸气

浓度应小于0.2%

动火现场应配备必要的消防器材，并将可燃物品清理干净。在可能积存可 燃气体的管沟、电缆沟、深坑、下水道内及其附近，应用惰性气体吹扫干净， 再用非燃体（不燃性材料），如石棉板进行遮盖。气焊作业时，应将乙块发生 器放置在安全地点，以防回火爆炸伤人或将易燃物引燃。电焊线破残应及时 更换或修理，不得利用与易燃易爆生产设备有联系的金属构件作为电焊地线

其他明火

存在火灾和爆炸危险的场所，如厂房、仓库、油库等地，不得使用蜡烛、火柴或普通灯具照明；汽 车、拖拉机如确需进入，其排气管上应安装火花熄灭器。在有爆炸危险的区域内，禁止吸烟和携带火 柴、打火机等，在醒目的地方张贴警示标记

（补充：严禁明火、电加热取暖）

（二）摩擦和撞击（严禁铁质器具）

在易燃易爆场合应禁止穿带钉的鞋，不得使用铁器制品。搬运可燃和易燃液体的金属容器时，应用专门的运输工 具，禁止在地面滚动、拖拽或抛掷

在有爆炸危险的生产中，机件的运转部分应该用两种材料制作，其中之一是不发生火花的有色金属材料（如铜、铝）

机器的轴承等转动部分，应该有良好的润滑，并经常清除附着的可燃物污垢。敲打工具应用被铜榮或包铜的钢制 作。输送可燃气体或易燃液体的管道应做耐压试验和气密性检査，以防止管道破裂、接口松脱

契#,引起着火

（三）化学能和太阳能（隔离、冷却降温）                      具人

有些物质与空气发生反应放出热量而引起自燃，应保存在水中（液封）；有些物质歹水作Λ⅛磐命（

与水作用放出乙妹，金属钠与水作用放岀氢气，五硫化磷与水作用放岀硫化兼等八应題.藤成而

解，如硝化棉、赛璐珞等，要特别注意防热、通风。爆炸危险的厂房和库房，卷取遮繭搆屜「窗*

形成点火源


母电石 赢分

,避免


【模拟题】消除点火源是防火和防爆的最基本 求的是（   ）。

【答案】C

【解析】易燃易爆介质的储存、输送使用金属容器（管道），并沿途设置静电接地及等 电位联结。

【模拟题】2022年初针对贵州某烟花爆竹生产车间的防火防爆安全进行检查评估，该厂 区下列防火防爆措施符合要求的有（  ）。

【答案】ACE

【解析】车间厂房应采用不散发火花的光滑地面，防止粉尘积蓄；为保证混合工段作业 安全，烟火药进料前均使用惰性气体吹扫置换设备。

【2020年真题】为保证烟花爆竹安全生产，生产过程中常采取增加湿度的措施或者湿法

操作，然后再进行干燥处理。下列干燥工艺的安全要求中，错误的是（  ）0

【答案】B

【解析】易燃易爆厂房严禁明火、电加热取暖；爆炸性粉尘区域严禁使用肋形散热器。

【2022年真题】某厂使用乙酸乙酯、乙酸正丁酯、丙酮、溶剂油等原料进行油漆生产，采 取了防火防爆安全措施。下列防火防爆措施中，不属于控制点火源措施的是（  ）。

A.采用防爆照明灯具           B.使用密封管道输送易燃液体

C.使用铜质维修工具           D.采用白垩砂浆车间地面

【答案】B

【解析】预防火灾爆炸的基本原则主要包括：①消除或减少可燃可爆系统；②消除点火 源；③阻止或减少燃烧爆炸的蔓延。选项A、选项C、选项D均属于对点火源的控制。

考点三：爆炸控制★★★

在生产过程中，应根据可燃易燃物质的燃烧爆炸特性，以及生产工艺和设备等条件，采取有效措施，预防在设备和

系统里或在其周围形成爆炸性混合物

措施

设备密闭

限制形成爆炸性混合物、限制点火源——核心要求

厂房通风

惰性介质保护

以不燃溶剂代替可燃溶剂

危险物品隔离储存

(续)

惰性气体保护—— 最常采用、最有效的 应用方式


系统密闭和正压 操作


厂房通风


以不燃性溶剂代替 可燃性溶剂本质安全 化要求


设备密闭不良是发生火灾和爆炸事故的主要原因之一。当设备或系统处于负压状态时，空 气就会渗入，使设备或系统内部形成爆炸性混合物

装盛可燃易爆介质的设备和管路，气密性不好造成跑、冒、滴、 漏现象，在设备和管路周围空间形成爆炸性混合物。在验收新设备 时，在设备修理之后及在使用过程中，必须根据压力计的读数用水 压试验来检査其密闭性。此外，可于接缝处涂抹肥皂液进行充气检 测。为了检査无味气体(氢、甲烷等)是否漏岀，可在其中加入显 味剂(硫醇、氨等)。对爆炸危险度大的可燃气体或可燃粉尘(如 乙块、氢气、镁粉等)以及危险设备和系统，在连接处应尽量采用 焊接接头，减少法兰连接；如果必须使用法兰连接时，应尽量选用止口连接面型

必须用通风的方法使可燃气体、蒸气或粉尘的浓度不致达到危险的程度，一般应控制在爆 炸下限1/5以下

在设计通风系统时，应考虑气体的相对密度。比空气密度大的可燃气体或蒸气，在地沟等 低洼地带积聚。此时，车间或厂房的下部应设通风口

以不燃或难燃的材料代替可燃或易燃材料

常用的不燃性溶剂主要有甲烷和乙烷的氯衍生物，如四氯化碳、三氯甲烷和三氯乙烷等。 使用汽油、丙酮、乙醇等易燃溶剂的生产，可以用四氯化碳、三氯乙烷或丁醇、氯苯等不燃 性溶剂或危险性较低的溶剂代替。又如四氯化碳用于代替溶解脂肪、沥青、橡胶等所采用的 易燃溶剂(关键词一一氯)

二二:二二二漩利用不燃 实现过程的侦冬擎化多次，应 于防


考点分析：防爆措施属于历年必考点，防火防爆措施中最安全的措1

性溶剂(重点记忆：氯衍生物)代替可燃性溶剂，：

保证设备密闭、微正压及厂房通风，防止介质外泄形成爆楊屋項翊《'1 护效果最好的防爆措施，但是经济成本较高，常见惰性气粉醐,复食〈m


【2020年真题】化工厂污水罐主要用于收集厂午⅛若等氷，通过污水韮專堆元处理达标 后排入公用排水设施，事故统计表明，污水罐发生由孃眇的直接原因举是甬部的硫化氢气 体积聚。上游工艺单元可燃介质窜入污水罐等。为预霾M爆炸事½√ T列安全措施中，最 有效的是(   )。

【答案】C

【解析】惰性气体保护是最常采用、最有效的应用方式。

【2020年真题】在生产过程中，为预防在设备和系统里或在其周围形成爆炸性混合物,

常采用惰性气体保护措施。下列采用惰性气体保护的措施中正确的有（  ）0

【答案】ABCD

【解析】选项A,将惰性气体通过管线与有火灾爆炸危险的设备、储槽等连接起来，在 万一发生危险时使用；选项B,易燃易爆系统检修动火前，使用惰性气体进行吹扫置换。选 项C,可燃固体物质的粉碎、筛选处理及其粉末输送时，采用楕性气体进行覆盖保护。选项 D,易燃液体利用惰性气体充压输送。选项E,在有爆炸性危险的生产场所，对有可能引起 火灾危险的电器、仪表等采用充氮正压保护。

【2021年真题】化学爆炸的形成需要有可燃物质、助燃气体以及一定能量的点火源，如 果用惰性气体或阻燃性气体取代助燃气体，就消除了引发爆炸的一个因素，从而使爆炸过程 不能形成，工程上称之为惰性气体保护。下列惰性气体保护措施中，错误的是（  ）。

【答案】C

【解析】选项A正确，易燃易爆系统检修动火前，使用惰性气体进行吹扫置换。选项B 正确，处理可燃易爆的物料系统，在进料前用惰性气体进行置换，以排除系统中原有的气 体，防止形成爆炸性混合物。选项C错误，在有爆炸性危险的生产场所，对有可能引起火 灾危险的电器、仪表等采用充氮正压保护。选项D正确，发现易燃易爆气体泄漏时，采用 ，惰性气体冲淡；发生火灾时，用惰性气体进行灭火。

[2022年真题】如果盛装可燃易爆介质的设备或系统气密性不良，就会造成可燃易爆介 质逸出，在其周围空间形成爆炸性混合物；当设备或系统处于负压状态时空气就会渗入，使 其内部形成爆炸性混合物。为此，对此类设备或系统必须采取密封和正压措施。关于此类设 备或系统密封和正压措施要求的说法，错误的是（ ）o

【答案】A

【解析】在系统密闭和正压操作中，设备或系统连接处连接应采用焊接形式，尽量减少 法兰连接，用法兰连接可能会导致气体泄漏。

【2022年真题】在有乙烷爆炸性危险的生产场所，对可能引起火灾的设备，可采用充氮 气正压保护。假如乙烷不发生爆炸时氧的最高含量为11% （体积比），空气中氧气占比 21%o某设备内原有空气55L,为避免该设备引起火灾或爆炸，采用充氮气正压保护，氮气 l∏72

的需用量应不小于（  ）。

【答案】C

【解析】当惰性气体中不含氧气时，其惰性气体需用量计算：X= [ （21-气）∕ω0] V

即，X= [ （21 -11） /11] ×55 =50 （L）O

考点四：防火防爆安全装置及技术★★★

（-）阻火及隔爆技术

按照作用机理，阻火与隔爆可分为机械隔爆和化学抑爆两类。机械隔爆是依靠某些固体 或液体物质阻隔火焰的传播；化学抑爆主要是通过释放某些化学物质来抑制火焰的传播。机 械阻火隔爆装置主要有工业阻火器、主动式隔爆装置和被动式隔爆装置等。

机械阻火隔爆 装置

工业阻火器

工业阻火器常用于阻止爆炸初期火焰的蔓延。工业阻火器对于纯气体 介质才是有效的，对气体中含有杂质（如粉尘、易凝物等）的输送管道， 应当选用主动式、被动式隔爆装置

主动式隔爆装置

被动式隔爆装置

主动式、被动式隔爆装置靠装置元件的动作来阻隔火焰

主动式（监控式）隔爆装置由传感器探测爆炸信号，输出给执行机构， 控制隔爆装置喷洒抑爆剂或关闭阀门，阻隔火焰传播

被动式隔爆装置主要有自动断路阀、管道换向隔爆等形式，由爆炸波 推动隔爆装置的阀门或闸门来阻隔火焰

其他阻火隔爆装置

单向阀 止逆阀、止回阀

仅允许液体（气体）向一个方向流动，遇到倒流时 即自行关闭。通常设置在系统中流体的进口和出口之 间，与燃气或燃油管道及设备的管线上，高压与低压 系统之间的低压系统上或压缩机与油泵的出口管线上

火星熄灭器 防火罩、防火帽

设置在可能产生火星的排放系统上，如加热炉的 烟道，汽车、拖拉机的尾气排放管上

化学抑制防爆 装置

简称化学抑爆、抑制防爆装置

爆炸抑制系统

爆炸探测器——探测爆炸信号、温度或压力

爆炸抑制器——释放灭火剂（化学粉末、水、卤代烷和混合抑爆剂）

控制器一一逻辑运算器，发岀命令信号

常用的抑爆剂有化学粉末、水、卤代烷和混合抑爆剂等

（二）防爆泄压技术

防爆泄压装置主要有安全阀、爆破片、泄爆设施等。

防爆泄压 装置

安全阀

防止设备和容器内压力过高而爆炸

防止物理性爆炸

防止化学性爆炸

爆破片

防止设备和容器内压力过高而爆炸

防止化学性爆炸

泄爆设施

降低建筑室内突然升高的压力

1.安全阀——优先选择和使用

按其结构 和作用原理 划分

杠杆式

结构简单笨重，限于中、低压系统， 适于温度较高的系统

对振动敏感，易因振动发生泄漏，不 适用于持续运行的系统

弹簧式

结构紧凑，灵敏度高，应用广泛；对振 动的敏感小，适用于移动式的压力容器

弹力随阀开启高度变化，不利于迅速 开启；长期高温影响弹簧弹力，不适于 高温系统

脉冲式

结构复杂，通常只适用于安全泄放量很大的系统或者高压系统

设置安全阀时应注意以下内容：

考点分析：防火防爆安全装置属于历年必考点之一，建议考生重点掌握阻火设施中阻火 器的作用原理及适用范围——纯气体介质、单向阀的应用条件——高压与低压系统之间的低 压系统上或压缩机与油泵的出口管线上。此外，要求考生重点掌握安全阀的结构形式应结合 特种设备——压力容器安全附件相关知识点。

【2020年真题】机械阻火隔爆装置主要有工业阻火器、主动式隔爆装置和被动式隔爆装 置等。关于机械阻火隔爆装置的作用过程的说法，错误的是（  ）0

【答案】C

【解析】选项A正确，工业阻火器在工业生产过程中时刻都在起作用，而主动式、被动 式隔爆装置只是在爆炸发生时才起作用。选项B正确，主动式（监控式）隔爆装置由一灵 敏的传感器探测爆炸信号，经放大后输出给执行机构，控制隔爆装置喷洒抑爆剂或关闭阀 门，从而阻隔爆炸火焰的传播。选项C错误，工业阻火器对于纯气体介质才是有效的，对 气体中含有杂质（如粉尘，易凝物等）的输送管道，应选用主动式、被动式隔爆装置。选 项D正确，被动式隔爆装置主要有自动断路阀、管道换向隔爆等形式，是由爆炸波推动隔 爆装置的阀门或闸门来阻隔火焰。

[2020年真题】某压力容器内的介质不洁净、易于结晶或聚合，为预防该容器内压力过高 导致爆炸，拟安装安全液压装置，下列安全液压装置中，该容器应安装的是（  ）0

【答案】A

【解析】介质不洁净、易于结晶或聚合，有可能堵塞安全阀，在此情况下用爆破片作为 泄压装置。

[2021年真题】阻火隔爆按其作用原理可分为机械隔爆和化学抑爆黃釘\化学抑爆是在 火焰传播显著加速的初期，通过喷洒抑爆剂来抑制爆炸的作用范国骸等歹名除的一种防爆技 术。关于化学抑爆技术的说法，错误的是（）。      ⅛FYr、

【答案】A

【解析】化学抑爆技术可以避免有毒或易燃易爆从夺卜及灼热物料、明火等窜出设备， 对设备强度的要求较低。适用于泄爆易产生二次爆炸，如充法开设泄爆口的设备以及所处位 置不利于泄爆的设备。常用的抑爆剂有化学粉末、水、卤代烷和混合抑爆剂等。爆炸抑制系 统主要由爆炸探测器、爆炸抑制器和控制器三部分组成。

【2022年真题】下图是一种乙焕阻火器的结构示意图。该阻火器安装在乙焕管道上可以 起到防回火作用，避免乙焕管道内发生爆炸。关于该阻火器安装和维护要求的说法错误的是 （ ）。

【答案】B

【解析】乙块阻火器属于防回火形式的阻火器 （即单向阻火器），其阻火器的安装应将阻火侧朝向 潜在的点火源，即乙焕介质的流向应从G→F流动。 另外阻火器的清洗一般在拆卸后清洗，可选用高温 蒸汽、无腐蚀性介质或压缩空气进行吹扫。

【2022年真题】根据现行国家标准《建筑设计防火规范》（GB 50016）,有爆炸危险的甲、 乙类厂房应设置泄压设施，对存在较空气密度小的可燃气体、可燃蒸气的甲类厂房，宜采用 轻质屋面板全部或局部作为泄压设置，该轻质屋面板的单位面积质量不宜超过（  ）0

【答案】A

【解析】作为泄压设施的轻质屋面板和墙体的质量不宜大于60kg∕m2o

第三节烟花爆竹安全技术
考点一:概述★★

烟火爆竹的组成

烟火药基本的组成是氧化剂和还原剂，还包括黏合剂、添加剂（火焰着色剂、惰性添加剂）

烟花爆竹的特性

能量特征一一火药做功能力，1 kg火药燃烧时气体产物所做的功

燃烧特性——火药能量释放的能力，取决于火药的燃烧速率和燃烧表面积

力学特性——具有相应的强度，在高温下不变形、低温下不变脆

安全性一火药在生产、使用和运输过程中安全可靠

产品级别

A级

由专业燃放人员在特定的室外空旷地点燃放、危险性很大的产品____________

B级

由专业燃放人员在特定的室外空旷地点燃放、危险性较大的产品____________

C级

适于室外开放空间燃放、危险性较小的产品

D级

适于近距离燃放、危险性很小的产品

考点二：烟花爆竹基本安全知识★★★

（-）烟花爆竹、原材料和半成品安全性能检测

摩擦感度

摩擦作用下，火药发生燃烧或爆炸的难易程度

撞击感度

冲击和摩擦作用下发生爆炸的原因

（续）

静电感度

产生静电的难易程度、静电放电火花的感度

爆发点

使炸药开始爆炸，介质所需加热到的最低温度

相容性

内相容性是指药剂中组分与组分之间的相容性；外相容性是指把药剂作为一个体系，它与 相关的接触物质之间的相容性

烟花爆竹药剂感度 的影响因素

温度

药剂温度升高，各种感度毫无例外地会增高，当温度接近药剂的爆发点时，很小 的外界作用就可以引起爆炸

杂质

杂质主要影响药剂的机械感度，不同的杂质对药剂感度有着不同的影响。提高感 度的杂质为敏化剂，减低感度的杂质为钝化剂

考点分析：烟花爆竹基本安全知识题型简单固定，不作为重要考点。建议考生关注摩擦 感度和撞击感度的异同，摩擦感度——摩擦作用、撞击感度——摩擦和冲击作用。

（二）烟花爆竹、烟火药生产的安全措施

粉碎


粉碎氧化剂、还原剂应分别在单独专用工房内进行，每栋工房定员2人；粉碎前 对设备和工具进行全面检查，并认真清除粉尘；粉碎前后应筛选除去杂质；严禁将 氧化剂和还原剂混合粉碎筛选；粉碎筛选过一种原材料后的机械、工具、工房应经 清扫（洗）、擦拭干净才能粉碎筛选另一种原材料；高感度的材料应专机粉碎；不 应用粉碎氧化剂的设备粉碎还原剂，或用粉碎还原剂的设备粉碎氧化剂。粉碎时应 保持通风并防止粉尘浓度过高

原材料称量，每栋工房定员1人。称量氧化剂、还原剂，应分别使用取料工具和 计量器具，称好的氧化剂应与还原剂及其他原材料分别盛装

烟火药各成分混合宜釆用转鼓等机械设备，每栋工房定机1台，定员1人；手工 混药，每栋工房定员1人

黑火药宜采用球磨、振动筛混合，三元黑火药制造应先将炭和硫进行二元混合


（续）

烟火药制造过程中 的防火防爆措施

混合

进行二元或三元黑火药混合的球磨机与药物接触的部分不应使用铁制部件，可用 黄铜、杂木、楠竹和皮革及导电橡胶等材料。进行烟火药混合的设备应达到不产生 火花和静电积累的要求，不应使用易产生火花（铁质）和静电积累（塑料）材质 的。含氯酸盐等高感度药物的混合应有专用工房，并使用专用工具

不应使用球磨机混合氯酸盐、烟火药等高感度药物；摩擦药的混合，应将氧化 剂、还原剂分别用水润湿后方可混合，混合后的烟火药应保持湿度；不应使用干法 和机械法混合摩擦药；每次药物混合后，宜采用竹、木、纸等不易产生静电材质的 容器盛装，及时送入下道工序或药物中转库并立即标识

调湿

烟火药调湿，每栋工房定员1人

造粒

电动机械造粒或制药，每栋工房定机1台，定员1人；手工造粒或制药，每栋工 房定员1人；机械运转过程中，药物温度急剧上升时应及时停机处理

干燥

药物干燥应采用日光、热水（溶液）、低压热蒸汽、热风干燥或自然晾干，不应 用明火直接烘烤药物；药物干燥时要控制药量、温度；药物在干燥散热时，应冷却 至室温时收取

烟花爆竹产品生产过程 中的防火防爆措施

各工序应分别在单独专用工房进行

直接接触烟火药的工序应按规定设置防静电装置，并采取增加湿度等措施，以减少 静电积累。手工直接接触烟火药的工序应使用铜、铝、木、竹等材质的工具，不应使 用铁器、瓷器和不导静电的塑料、化纤材料等工具盛装、掏挖、装筑（压）烟火药

考点分析：烟火药制造过程中的防火防爆措施属于高频考点，建议考生应熟悉整体制作 过程及具体防爆控制要求，重点关注以下考点：

（1） 除粉碎工段外定员1人。

（2） 黑火药制造宜采用球磨、振动筛混合，三元黑火药制造应先将炭和硫进行二元混 合——球磨机仅适用于黑火药。

（3） 与药物接触的部分不应使用铁制部件，可用黄铜、杂木、楠竹和皮革及导电橡胶 等材料。

（4） 不应使用干法和机械法混合摩擦药。

（5） 机械运转过程中，药物温度急剧上升时应及时停机处理。

（Ξ）烟花爆竹工厂的布局和建筑安全要求

工厂布局

生产、储存爆炸物品的工厂、仓库应建在远离城市的独立地带，禁止设立在城市市区和其他居民聚 集的地方及风景名胜区

生产爆炸物品的工厂在总体规划和设计时，应严格按照生产性质及功能进行分区，使各分区与外部 目标、各区之间保持必要的外部距离

内部距离——危险品生产区内危险性建筑物之间以及危险建筑物与周围其他建（构）筑物之间的 距离

外部距离——工厂危险品生产区内的危险性建筑物与其周围村庄、公路、铁路、城镇和本企业生活 区（住宅区、管理区）之间的距离

安全距离 的确定

根据危险性建筑物的计算药量、建筑物的危险性等级和防护情况确定

防护屏障内的危险品药量，计入该屏障内的危险性建筑物的计算药量

抗爆间室的危险品药量可不计入危险性建筑物的计算药量

-厂房内采取了分隔防护措施，相互间不会引起同时爆炸或燃烧的药量可分别计算，取其最大值。厂 房计算药量和停滞药量的规定，实际上都是烟花爆竹生产建筑物中暂时搁置时允许存放的最大药量

考点分析：

（1） 内部距离可认为属于危险建筑物之间的距离。

（2） 外部距离可认为属于危险建筑物和安全区域之间的距离，此时的安全区域既包括 厂区内的安全区域也包括厂区外的安全建筑物。

（3） 厂区安全距离一般由建筑物的计算药量、建筑物的危险性等级和防护情况所确定， 按相应规范要求建筑物内的存药量应按照实际最大存药量确定。

[2019年真题】根据《烟花爆竹安全与质量》（GBIO631—2013）,烟花爆竹、原材料和 半成品的主要安全性能检测项目有摩擦感度、撞击感度、静电感度、爆发点、相容性、吸湿 性、水分、PH值等。关于烟花爆竹、原材料和半成品的安全性能的说法，错误的是（  ）。

【答案】D

【解析】内相容性是指药剂中组分与组分之间的相容性；外相容性是指把药剂作为一个 体系，它与相关的接触物质之间的相容性。

[2020年真题】烟花爆竹工厂的安全距离是指危险性建筑物与周围建筑物之间的最小允许 距离，包括外部距离和内部距离。关于外部距离和内部距离的说法，错误的是（  ）。

【答案】B

【解析】烟花爆竹工厂的安全距离实际上是危险性建筑物与周围建筑物之间的最小允许 距离，包括工厂危险品生产区内的危险性建筑物与其周围村庄、公路、铁路、城镇和本厂住 宅区等的外部距离，以及危险品生产区内危险性建筑物之间以及危险建筑物与周围其他建 （构）筑物之间的内部距离。安全距离作用是保证一旦某座危险性建筑物内的爆炸品发生爆 炸时，不至于使邻近的其他建（构）筑物造成严重破坏和造成人员伤亡。

【2021年真题】烟花爆竹产品生产过程中应采取防火防爆措施。手工进行盛装、掏挖、 装筑（压）烟火药作业，使用的工具材质应是（  ）0

A.瓷质         B.铁质         C.塑料         D.铜质

【答案】D

【解析】手工直接接触烟火药的工序应使用铜、铝、木、竹等材质的工具，不应使用铁 器、瓷器和不导静电的塑料、化紆材料等工具盛装、掏挖、装筑（压）烟火药；盛装烟火 药时药面应不超过容器边缘。

【2021年真题】依据《烟花爆竹工程设计安全规范》（GB 50161）,危险性建筑物与村 庄、铁路、电力设施等外部的最小允许距离，应分别按建筑物的危险等级和计算药量计算后 取其最大值。关于计算药量的说法，正确的是（  ）。

【答案】B

【解析】选项A,抗爆间室的危险品药量可不计入危险性建筑物的计算药量。选项C, 厂房内采取了分隔防护措施，相互间不会引起同时爆炸或燃烧的药量可分别计算，取其最大 值。选项D,《烟花爆竹作业安全技术规程》(GBII652—2012)对定量的定义是：在危险 性场所允许存放(或滞留)的最大药物质量(含半成品、成品中的药物质量)。由以上定义 可以看出，厂房计算药量和停滞药量的规定，实际上都是烟花爆竹生产建筑物中暂时搁置时 允许存放的最大药量。

【2022年真题】烟火药的成分包括氧化剂、还原剂、黏合剂、添加剂等，其组分决定了 其具有燃烧和爆炸的特性，在烟火药生产过程中，必须采取相应的防火防爆措施。下列烟火 药生产过程防火防爆措施的要求中，正确的是(  )。

C.烟火药干燥后散热应及时翻动     D.手工制作引火线应在专用工房内

【答案】A

【解析】选项B错误，不应使用球磨机混合氯酸盐烟火药等高感度药物；选项C错误， 药物干燥散热时不应翻动和收取，应冷却至室温时收取；选项D错误，引火线应机械制作， 并在专用工房操作，机械动力装置应与制引机隔离。

第四节民用爆炸物品安全技术
考点：民用爆炸物品生产安全基础知识★★

(-)民用爆炸物品的分类

工业炸药

乳化炸药、铉梯炸药、膨化炸药、水胶炸药及其他工业炸药

工业雷管

工业电雷管、磁电雷管、电子雷管、导爆管雷管、继爆管等

工业索类火工品

工业导火索、工业导爆索、切割索、塑料导爆管、引火线

其他民用爆炸物品

安全气囊用点火具、特殊用途烟火制品、海上救生烟火信号等

____原材料

梯恩梯、工业黑索今、民用推进剂、太安、黑火药、起爆药、硝酸铉

考点分析：

(Z)民用爆炸物品的火灾爆炸危险因素

乳化炸药生产危险因素


乳化炸药生产、储存和 运输中的危险因素


物质危险性，如生产过程中的高温、撞击摩擦、电气和静电火花、雷电引起的危险性 硝酸铉储存过程中会发生自然分解，放出热量

易燃危险品，储存时遇到高温、氧化剂等，易发生燃烧事故

运输发生翻车、撞车、坠落、碰撞及摩擦等险情，引起燃烧爆炸事故

(≡)民用爆炸物品基本安全知识

炸药燃烧的 特性

能量特征

标志炸药做功能力，一般是指Ikg炸药燃烧时气体产物所做的功

燃烧特性

标志炸药能量释放的能力，取决于炸药的燃烧速率和燃烧表面积

力学特性

满足高温下保持不变形，低温下不变脆，保证稳定燃烧

安定性

炸药必须在长期储存中保持其物理化学性质的稳定，一般在炸药中加入少量的化学 安定剂，如二苯胺等

安全性

炸药在生产、使用和运输过程中安全可靠

炸药爆炸 特征

反应过程的放热性

反应过程的高速度

反应生成物必定含有大量的气态物质

生产、储存民用爆炸物品的工厂、仓库应建在远离城市的独立地带，禁止设立在城

市市区和其他居民聚集的地方及风景名胜区

爆炸冲击波 的破坏作用和 防护措施

防护措施

生产爆炸物品的工厂在总体规划和设计时，应严格按照生产性质及功能进行分区、 布置，并使各分区与外部目标、各区之间保持必要的外部距离

安全距离

内部安全距离、外部安全距离

工艺布置

生产工艺方面应尽量釆用新技术，实现机械化、自动化、连续拒譬控化，做到人 机隔离、远距离操作，并应减少厂房的计算药量和操作人员。殮殮尹产工序与非 危险生产工序，且宜分别设置厂房。危险品厂房和库褥平面上"⅛成简单的矩 形，不宜设计成复杂的凹形、L形等。有泄爆要求懺乏设筝，布羸寸应馨半爆方 向不直接对着其他建筑物或主要道路■ N入 y¾< 广 C DQ

预防燃烧爆 炸事故的主要 措施

可能引起燃烧爆炸事故的机械化作业，应根据危险程度篓白动报警、自动停如目金泄糸、应急 等安全措施                 rχ L    '

所有与危险品接触的设备、器具、仪表应相容/丁丁万    ~□ y

__'    ~                    I,__________________________________________________________

在生产、储存、运输时，不允许使用明火，不得接⅜轲冬熒表面高温物/

在生产、储存、运输等过程中，要防止摩擦和撞击ι*g∖,'∖∙'

要有防止静电产生和积累的措施

火炸药生产厂房内的所有电气设备都应采用防爆电气设备，所有设施都应满足防爆要求 生产、储存工房均应设置避雷设施

【2020年真题】乳化炸药在生产、储存、运输和使用过程中存在诸多引发燃烧爆炸事故 的危险因素，包括高温、撞击摩擦、电气、静电火花、雷电等。关于引发乳化炸药原料或成 品燃烧爆炸事故的说法，错误的是（  ）。

【答案】A

【解析】乳化炸药生产原料或成品在储存和运输中存在以下危险因素：

硝酸铉储存过程中会发生自然分解，放出热量。

易燃危险品，储存时遇到高温、氧化剂等，易发生燃烧事故。

运输发生翻车、撞车、坠落、碰撞及摩擦等险情，引起燃烧爆炸事故。

【2022年真题】根据《民用爆炸物品品名表》（国防科工委、公安部公告2006年第1 版）民用爆炸物品分为工业炸药、工业雷管、工业索类火工品、其他民用爆炸物品、原材 料等五类，下列民用爆炸物品中，属于工业炸药类的是（  ）0

A.工业黑索金（RDX）            B.硝化甘油炸药

C.黑火药                     D.引火线

【答案】B

【解析】选项A和选项C,工业黑索金和黑火药属于原材料；选项D,引火线属于工业 索类火工品；选项B,硝化甘油炸药属于工业炸药。

第五节消防设施与器材

考点一：消防设施* （按照GB 50116—2013）

火灾自动报警系统

系统组成


触发装置

火灾探测器

手动报警按钮

火灾报警装置

接收、显示和传递火灾报警信号，并能发出控制信号和具有其 他辅助功能的控制指示设备（控制器类设备）

火灾警报装置

发出区别于环境声、光的火灾警报信号的装置称为火灾警报装 置（声光警报器）

电源

保障设备的正常、故障状态下的持续供电

消防控制设备

自动灭火系统、疏散引导系统等辅助设备


F

（续）

火灾自动报警系统的组成

火灾自动报警系统

触发装置


输入模块


手动报警按钮


火灾探测器


火灾警报装置


电源


声光警报器


消防广播


警铃、警笛


系统形式


区域报警系统包括火灾探测器、手动报警按钮、区域火灾报警控制器、火灾警报装 置和电源等部分（关键点：仅报警、不联动消防设备）


集中报警系统由一台集中报警控制器、两台以上的区域报警控制器、火灾警报装置 和电源等组成（关键点：报警同时联动消防设备）


控制中心报警系统除了集中报警控制器、区域报警控制器、火灾探测器外，在消防 控制室内增加了消防联动控制设备。被联动控制的设备包括火灾警报装置、火警电 话、火灾应急照明、火灾应急广播、防烟排烟、通风空调、消防电梯和固定灭火控制 装置等。也就是说集中报警系统加上联动的消防控制设备就构成控制中心报警系统 （关键点：多套集中报警系统联用即构成控制中心报警系统，实质的系统组成和设备 构成基本一致）


火灾报警控制器


声光警报器

9器  感温探测器   曇烟探测器火灾声光警报器


手动报警按钮、探测器


火灾探测器

感光式探测器

适用于没有阴燃阶 段的燃料火灾（如醇 类、汽油、煤气等易 燃液体、气体火灾） 的早期检测报警

红外火焰 火灾探测器

波长较长烟粒对其吸收和衰减能力较弱， 致使有大量烟雾存在的火场，仍可发出报警 信号。因此这种探测器误报少，响应时间 短，抗干扰能力强，工作可靠

紫外火焰 火灾探测器

适用于有机化合物燃烧的场合，如油井、 输油站、飞机库、可燃气罐、液化气罐、易 燃易爆品仓库等，特别适用于火灾初期不产 生烟雾的场所

感烟式探测器

点型感烟火灾探测器

线型感烟火灾探测器（大空间）

感温式探测器


定温火灾探测器，环境温度达到预定值以上时，即能响应动作发出火警信号 差温火灾探测器，环境升温速率超过预定值，即能响应的感温探测器 差定温火灾探测器

(续)

火灾探测器

复合式探测器

包括复合式感温感烟火灾探测器、复合式感温感光火灾探测器、复合式感温感烟感 光火灾探测器、分离式红外光束感温感光火灾探测器

可燃气体 探测器

应用在可燃气体存 在或可能发生泄漏的 易燃易爆场所

应按所监测的可燃气体的密度选择安装位置。监测密度大 于空气的可燃气体（石油液化气、汽油）时，探测器应安装 在泄漏可燃气体处的下部。监测密度小于空气的可燃气体 （天然气、氨气、甲烷、氢气）时，探测器应安装在可能泄 漏处的上部或屋内顶棚上

有铅离子或硫化氢气体存在的场所，不能使用可燃气体探 测器，否则会出现气敏元件中毒而失效的问题。在有酸、碱 等腐蚀性气体存在的场所，也不宜使用可燃气体探测器

考点分析：

感烟探测器——阴燃类火灾，适用于早期探测，优先选择。

感温探测器——探测延误，不适用于早期探测。

感光探测器——适用于早期探测，维护成本高，不会优先选择。红外火焰火灾探测器适 用于有大量烟雾存在的区域、紫外火焰火灾探测器适用于有机物的燃烧。

可燃气体探测器——监测密度大于空气的可燃气体（石油液化气、汽油）时，探测器 应安装在泄漏可燃气体处的下部。监测密度小于空气的可燃气体（天然气、氨气、甲烷、 氢气）时，探测器应安装在可能泄漏处的上部或屋内顶棚上。

【2020年真题】火灾探测器的工作原理是将烟雾、温度、火焰和燃烧气体等参量的变化 通过敏感元件转化为电信号，传输到火灾报警控制器，不同种类的火灾探测器适用于不同的 场合。关于火灾探测器适用场合的说法，正确的是（ ）o

【答案】B

【解析】选项A错误，感光探测器适用于没有阴燃阶段的燃料火灾（如醇类、汽油、煤 气等易燃液体、气体火灾）的早期检测报警。按检测火灾光源分类，有红外火焰火灾探测 器和紫外火焰火灾探测器两种。选项B正确，红外火焰火灾探测器，波长较长烟粒对其吸 收和衰减能力较弱，致使有大量烟雾存在的火场，仍可发出报警信号。•因此这种探测器误报 少，响应时间短，抗干扰能力强，工作可靠。选项C错误，紫外火焰火灾探测器适用于有 机化合物燃烧的场合，如油井、输油站、飞机库、可燃气罐、液化气罐、易燃易爆品仓库 等，特别适用于火灾初期不产生烟雾的场所。选项D错误，光电式感烟火灾探测器适用于 火情中所发出的烟为白烟的情况，而大部分的火情早期所发出的烟都为黑烟，所以大大地限 制了这种火灾探测器的使用范围。

【2022年真题】火灾探测器的基本功能是对烟雾、温度、火焰和燃烧气体等火灾参量做 出有效反应，通过敏感元件，将表征火灾参量的物理量转化为电信号起到报警作用。关于不 同类型火灾探测器的说法，正确的有（  ）。

【答案】ABC

【解析】选项D错误，离子感烟火灾探测器对黑烟灵敏度高，但其内部存在放射性物 质，对人体健康和环境有较大的危害性；选项E错误，定温火灾探测器有较好的稳定性和 可靠性，但其响应时间过长，灵敏度较低。

考点二：消防器材★★★

灭火剂

水系灭火剂

水系灭火剂适用于扑救可燃固体物质火灾，A类火灾(冷却灭火)

不能用水扑灭的火灾主要包括：

  • (1) 密度小于水和不溶于水的易燃液体的火灾，如汽油、煤油、柴油等。

苯类、酮类、酯类、醍类及丙烯腊等大容量储罐

  • (2) 遇水产生燃烧物的火灾，如金属钾、钠、碳化钙等应用沙土灭火

  • (3) 硫酸、盐酸和硝酸引发的火灾，不能用水流冲击

  • (4) 电气火灾未切断电源前不能用水扑救

  • (5) 高温状态下化工设备的火灾不能用水扑救

气体灭火剂

利用灭火剂的窒息作用可成功抑制火灾，无破坏作用，所以可以用来扑灭 精密仪器和一般电气火灾(洁净型灭火剂——窒息灭火)

泡沫灭火剂

根据发泡倍数的不同可分为低倍数泡沫、中倍数泡沫和高倍数泡沫灭火剂

(隔离灭火)

干粉灭火剂

,窒息、冷却、辐射热阻隔及对有焰燃烧的化学抑制作用是干粉灭火效能的 集中体现，其中化学抑制作用是灭火的基本原理，起主要灭火作用

灭火器种类及 其使用范围

清水灭火器

清水灭火器适用于扑救可燃固体物质火灾，即A类火灾

泡沫灭火器

泡沫灭火器适合扑救脂类、石油产品等B类火灾以及木罗等A类物质的火 灾，水溶性液体火灾(甲醇、乙醇、丙酮等应采用呀僉沫)，不能扑救 带电设备及C类和D类火灾   ■ '    ∙ q »       _________

二氧化碳灭火器

适宜于扑救600V以下带电电器、贵重设膏档案j⅜富仪段表的初 期火灾,以及一般可燃液体的火灾Z心\   广 C 窿5

干粉灭火器

普通干粉(BC干粉)

扑矣噱舰t⅜⅛四癌气体以羸

,E¾备火灾

多用干粉(ABC干粉)

手扑蠢可燃液体、可痍气*谿带电设备的火 用于扑救一般固时)處火灾

专用干粉(D类干粉)

鬲*卜莪D类火灰畐干粉 -----⅝Λ ⅛--------------------------------------

考点分析：灭火器种类及其使用范围属于必考知识建改考生重点掌握以下知识点：

（4） 二氧化碳灭火器——气体类火灾、带电类火灾，洁净类灭火器适用于贵重设备、 图书档案、精密仪器仪表的初期火灾。

（5） 干粉灭火器——化学抑制灭火，高效灭火剂。

普通干粉（BC干粉），可燃液体、可燃气体以及带电设备火灾。

多用干粉（ABC干粉），固体物质、可燃液体、可燃气体和带电设备火灾。

专用干粉（D类干粉），只适用于扑救D类火灾的干粉。

【2021年真题】干粉灭火器以液态二氧化碳或氮气作动力，将灭火器内干粉灭火剂喷出 进行灭火。干粉灭火器按使用范围可分为普通干粉（BC干粉）灭火器和多用干粉（ABC干 粉）灭火器两大类。其中，ABC干粉灭火器不能扑救（  ）。

【答案】A

【解析】多用干粉也称为ABC干粉，是指磷酸铉盐干粉、聚磷酸铉干粉等，它不仅适用 于扑救可燃液体、可燃气体和带电设备的火灾，还适用于扑救一般固体物质火灾，但不能扑 救轻金属火灾。

[2021年真题】造成机房电气火灾的主要因素有超负荷、静电、雷击、人为操作失误 等，遇到机房电气火灾，应优先选用（  ）。

【答案】C

【解析】选项A,不能用水扑灭的火灾主要包括：电气火灾未切断电源前不能用水扑 救，因为水是良导体，容易造成触电。选项B,泡沫灭火器适合扑救脂类、石油产品等B类 火灾以及木材等A类物质的初期火灾，但不能扑救B类水溶性火灾，也不能扑救带电设备 及C类和D类火灾。选项C,二氧化碳灭火器，适宜于扑救600V以下带电电器、贵重设 备、图书档案、精密仪器仪表的初期火灾，以及一般可燃液体的火灾。选项D,酸碱灭火器 不能用于扑救B类物质燃烧的火灾，也不能用于扑救C类可燃气体或D类轻金属火灾，同 时也不能用于带电场合火灾的扑救。

【2022年真题】危险化学品的主要危险特性之一是燃烧性，存储和使用时要注意预防火 灾发生。对于危险化学品发生火灾，要针对其特性进行有效灭火。下列对不同危险化学品发 生火灾所采取的灭火措施中，正确的是（  ）。

【答案】C

【解析】选项A错误，甲烷（可燃气体）火灾，应在保证燃烧稳定的情况下，采取灭火 措施，不可盲目灭火；选项B错误，遇水产生燃烧物质的火灾，例如，金属钾、碳化钙 （电石）等，不能用水灭火，应采用沙土压盖灭火；选项D错误，硫酸、盐酸、硝酸引发的 火灾不能用水流冲击。

【2022年真题】某企业设计在危险化学品库房，理化性能测试室安装自动灭火系统。其 中，危险化学品库房存放有氯酸盐、硝酸盐、高镒酸盐等氧化剂；理化性能测试室有精密仪 器及电气设备，下列拟定的自动灭火系统安装方案中，正确的是（  ）0

【答案】D

【解析】选项A错误，危险化学品库房内因存放硝酸盐、氯酸盐以及高猛酸盐等氧化 剂，不宜用二氧化碳进行灭火；选项B错误，因硝酸盐、氯酸盐等氧化剂易溶于水可能导 致更大的污染，因此，不宜用喷水或水喷雾进行灭火；选项C错误，理化性能测试室因有 精密仪器及电气设备，采用喷水或水喷雾灭火可能导致精密仪器损坏甚至导致电气设备短路 造成触电危害。

同步习题强化训练

一、单选题

C.汽油、煤油、轻柴油、重柴油     D.重柴油、轻柴油、煤油、汽油

大，表示爆炸极限范围越宽，其爆炸危险性越大。如果氢气在空气中的爆炸下限为5. 00%, 爆炸上限为75. 00%,则其危险度H为（   ）。

（      ）o

生产中广泛使用。关于防火防爆安全装置及技术的说法，错误的是（  ）。

还原反应，同时发出热和光的现象。其主要特征有：能量特征、燃烧特性、力学特征、安定 性和安全性。能量特征一般是指（  ）。

A. Ikg火药燃烧时发出的爆破力     B. Ikg火药燃烧时发岀的光能量

C. Ikg火药燃烧时发出的热量       D. Ikg火药燃烧时气体产物所做的功

还原反应，同时发出热和光的现象。其主要特征有：能量特征、燃烧特性、力学特征、安定 性和安全性。下列针对各项特征参数的说法，正确的是（  ）。

统核心组件中（  ）不属于区域火灾报警系统的组成部分。

C.手动火灾报警按钮           D.火灾报警控制器

分、疏水成分、惰性填料，粉末的粒径大小及其分布对灭火效果有很大的影响。窒息、冷 却、辐射及对有焰燃烧的化学抑制作用是干粉灭火效能的集中体现，其中化学抑制作用是灭 火的基本原理，起主要灭火作用。针对作业现场设置的磷酸铉盐干粉灭火剂不适合扑救 （    ）火灾。

A.汽油         B.石蜡         C.钠          D.木制家具

但不同的火灾种类，应选择不同的灭火器进行灭火，若灭火器选择不当，有可能造成更严重的 人身伤亡和财产损失。下列灭火器中适用于扑灭贵重设备和图书档案珍贵资料的是（  ）0

C.酸碱灭火器               D.干粉灭火器

二、多选题

选择合适的灭火剂。下列关于火灾分类的说法中，正确的有（  ）。

点等。下列关于火灾参数的描述中，正确的有（  ）。

系统的能量将转化为机械功、光和热的辐射等。按照能量来源，爆炸可分为物理爆炸、化学 爆炸和核爆炸。下列爆炸现象中，属于物理爆炸的有（  ）0

粉尘爆炸压力及压力上升速率。关于粉尘爆炸危舞婀正淑的应法「应i⅛有（  ）0

用多种防火防爆安全装置及技术。关于防火防爆安全装置及技术的说法，正确的有（  ）。

A.工作介质含剧毒气体时应釆用安全阀作为防爆泄压装置

电的材质制品。下列材质制品中，可以使用的有（  ）。

A.铁质        B.铝制        C.普通塑料 D.木质

E,铜制

A.普通木材家具引发的火灾       B.切断电源的电气火灾

C.硫酸、盐酸和硝酸引发的火灾     D.汽油储罐泄漏引发的火灾

当易导致系统误报警（不报警），下列针对探测器的选择及故障分析中正确的包括（  ）。

参考答案及解析

一、单选题

【解析】一般情况下，密度越大，闪点越高而自燃点越低。

上述介质密度汽油、煤油、轻柴油、重柴油，依次增加。

上述介质闪点汽油、煤油、轻柴油、重柴油，依次增加。

上述介质自燃点汽油、煤油、轻柴油、重柴油，依次降低。

【解析】用爆炸上限、下限之差与爆炸下限浓度之比值表示其危险度H,故该物质的危 险度为（75% -5%） ÷5% =140

【解析）爆炸性厂房，不能使用电加热、明火加热取暖，应使用热水或其他介质间接加 热并控制热媒温度。

【解析】对于工作介质为剧毒气体或可燃气体（蒸气）里含有剧毒气体的压力容器，其 泄压装置应釆用爆破片而不宜用安全阀。

【解析】能量特征——火药做功能力，Ikg火药燃烧时气体产物所做的功。

【解析】选项A,能量特征——火药做功能力，Ikg火药燃烧时气体产物所做的功。选 项B,燃烧特性一一火药能量释放的能力，取决于火药的燃烧速率和燃烧表面积。选项C, 力学特性——具有相应的强度，在高温下不变形、低温下不变脆。选项D,安全性——火药 在生产、使用和运输过程中安全可靠。

【解析】区域报警系统包括火灾探测器、手动报警按钮、区域火灾报警戚器、火灾警 报装置和电源等部分。

灾,


【解析】磷酸铉盐干粉灭火剂属于ABC类干粉灭火剂，万适 金属类火灾只能用专用D类干粉灭火剂。

【解析】二氧化碳灭火器利用灭火剂的窒息作

以用来扑灭精密仪器和一般电气火灾。

二、多选题

【解析】可燃液体在火源和热源的作用下，蒸发出的蒸气发生氧化分解而进行的燃烧为 蒸发燃烧；可燃物质遇热分解出可燃气体后与氧进行的燃烧为分解燃烧。

【解析】工业镁铝固体合金粉末自燃着火属于D类（金属）火灾；家庭的家用电器着火 属于E类（带电）火灾；仓储沥青、石蜡着火属于B类（可熔化固体）火灾。

【解析】固体可燃物粉碎越细，其自燃点越低；一般情况下燃点越低，火灾危险性 越大。

【解析】K、Na等活泼金属与水接触引起的爆炸，属于化学爆炸，产生大量氢气；空气 中的可燃粉尘云引起的爆炸，属于化学爆炸，产生大量CO、CO2;燃气锅炉点火升压阶段 因操作失误，导致的燃气爆炸，属于化学爆炸。

【解析】熔融的钢液与水混合导致蒸汽爆炸，属于液相爆炸；导体因电流过载，由于过 热，金属迅速汽化引起的爆炸，属于固相爆炸。

【解析】选项A错误，粒度对粉尘爆炸压力上升速率的影响比粉尘爆炸压力大得多。选 项B正确，粉尘爆炸极限不是固定不变的，它的影响因素主要有粉尘粒度、分散度、湿度、 点火源的性质、可燃气含量、氧含量、温度、惰性粉尘和灰分等。选项C正确，容器尺寸 会对粉尘爆炸压力及压力上升速率有很大的影响。选项D正确，粉尘爆炸压力及压力上升 速率主要受粉尘粒度、初始压力、粉尘爆炸容器、湍流度等因素的影响。选项E正确，惰 性粉尘及灰分越少，爆炸极限范围越大，粉尘爆炸危险性也就越大。

【解析】选项A错误，对于工作介质为剧毒气体或可燃气体（蒸气）里含有剧毒气体的 压力容器，其泄压装置应釆用爆破片而不宜用安全阀，以免污染环境。因为对于安全阀来 说，微量的泄漏是难免的。化学抑爆技术可用于装有气相氧化剂中可能发生爆燃的气体、油 雾或粉尘的任何密闭设备，如可燃粉尘气力输送系统的管道。当安全阀的入口处装有隔断阀 时，隔断阀必须保持常开状态并加铅封。主动式、被动式隔爆装置是靠装置某一元件的动作 来阻隔火焰。

【解析】直接接触烟火药的工序应按规定设置防静电装置，并釆取增加湿度等措施，以 减少静电积累。手工直接接触烟火药的工序应使用铜、铝、木、竹等材质的工具，不应使用 铁器、瓷器和不导静电的塑料、化纤材料等工具盛装、掏挖、装筑（压）烟火药。

【解析】黑火药制造宜釆用球磨、振动筛混合，三元黑火药制造应先将炭和硫进行二元 混合；直接接触烟火药的工序应按规定设置防静电装置，并釆取增加湿度等措施，以减少静 电积累。手工直接接触烟火药的工序应使用铜、铝、木、竹等材质的工具，不应使用铁器、 瓷器和不导静电的塑料、化纤材料等工具盛装、掏挖、装筑（压）烟火药。

【解析】在生产工艺方面应尽量釆用新技术，实现机械化、自动化、连续化、遥控化， 做到人机隔离、远距离操作，并应减少厂房的计算药量和操作人员；区分开危险生产工序与 非危险生产工序，且宜分别设置厂房。

【解析】清水灭火器适用于扑救可燃固体物质火灾，即A类火灾。不能用水扑灭的火灾 主要包括：①密度小于水和不溶于水的易燃液体的火灾，如汽油、煤油、柴油等。苯类、酮 类、酯类、醍类及丙烯月青等大容量储罐。②遇水产生燃烧物的火灾，如金属钾、钠、碳化钙 等应用沙土灭火。③硫酸、盐酸和硝酸引发的火灾，不能用水流冲击。④电气火灾未切断电 源前不能用水扑救。⑤高温状态下化工设备的火灾不能用水扑救。

12.【答案】CE

【解析】焦化车间因室内温度变化较大且易积蓄烟气，故推荐使用差温火灾探测器；某 加热炉拟使用液化石油气为燃料，应在可燃气体易泄漏处下方安装可燃气体探测器并于空间 底部增设通风换气装置；线型感烟火灾探测器通常适用于大空间环境，一旦红外光束被遮挡 自动报警，恢复通光报警信号仍保持只能手动消声复位。

第五章危险化学品安全基础知识

※本章导学

本章主要依据危险化学品的危险特性，简述危险化学品的燃爆事故的类型特点及危险、 事故预防控制措施、储运包装和生产经营要求，重点介绍危险化学品事故的控制措施、应急 救援措施和安全防护措施。本章考点分值在12分左右，整体难度适中偏向于记忆性考点, 建议考生以本书内容为准适当记忆。

其中，“危险化学品安全基础知识” “危险化学品事故的控制和防护措施”和“泄漏控 制与销毁处置技术”属历年必考点，知识点集中应重点掌握；“危险化学品的危害及防护” “危险化学品的储存、运输与包装安全技术”考点分值较低，但属于专业实务课案例分析考 点，建议考生应结合安全管理相关知识点灵活应用，能结合具体案例背景选择合适防护用 具；“危险化学品经营的安全要求”考点建议考生应以安全管理和法律法规内容为主，教材 知识点和现行法规存在一定冲突。

※本章考情分析

第五章危险化学品安全基础知识

2022 年

2021 年

2020 年

单选题

多选题

单选题

多选题

单选题

多选题

第一节危险化学品安全的基础知识

3分

1分

4分

1分

2分

第二节危险化学品的燃烧爆炸类型和过程

2分

2分

1分

第三节危险化学品燃烧爆炸事故的危害

1分

1分

第四节危险化学品事故的控制和防护措施

4分

第五节危险化学品储存、运输与包装安全技术

1分

2分

4分

一第六节危险化学品经营的安全要求

1分

1分

~2⅞

第七节泄漏控制与销毁处置技术

2分

2分

1分

2分

第八节危险化学品的危害及防护

1分

1分

合计

15分

12分

15分

※思维导图

第五章危险化学品安全基础知识


一、危险化学品的 概念及类别划分


/危险化学品的概念

«化学品危险性类别的划分


®第一节 危险化学品安全的基础知识θ


.、危险化学品的主要危险特性


三、化学品安全技术说明书 和安全标签的内容及要求


,化学品安全技术说明书 戒化学品的安全标签


第五章危险化学品安全基础知识


简单分解爆炸

爆炸物品、一级易燃物 品、遇湿燃烧物品、剧 毒物品不得露天堆放


储為的基本要衆/隔离储存，隔开 r储存，分离储存 第五节 危险化学品储存、运输与包,装安全技术Jet二、危险化学品运输安全技术与要求 :-----\三、危险化学品包装安全要求

_________________ 一、危险化学品经营企业的条件和要求 第六节 危险化学品经营的安全要求θ(二、剧毒化学品、易制爆危险化学品赢营

第七节泄漏控制与销毁处置技术∈>


一、泄漏处理 及火灾控制


二、废弃 物销毁


泄漏处理C覆盖、收容、稀释、处理

<7        几种特殊化学品火灾扑救注

飞 火灾控制 C意¾⅞ (结合第四章第五节) 固体废弃物的处置   原"并俄*""

---------- 爆炸法、烧毁法、溶 爆炸性物品的销毁C解法、化学分解法 Θ--------------------


处理方法主要有分 有机过氧化物废弃物处理烧毁、填埋


、 卄T           I 过滤式

第丿、节危险化学品的危害及防护IQ 劳动防护用品选用原则《隔离式


考点一：危险化学品的概念及类别划分**卞A 、；'

(-)危险化学品的概念            W卜

危险化学品是指具有毒害、腐蚀、爆炸、燃烧、助燃等性质，对人体、设施、环境具有 危害的剧毒化学品和其他化学品。

(Z)化学品危险性类别的划分

按物理危险、健康危险和环境危害将化学品分为三大类。

物理危险

易燃、易爆

爆炸物、易燃气体、易燃固体

氧化性介质

氧化性气体、氧化性液体、氧化性固体、有机过氧化物

自燃、发火介质

自燃液体、自燃固体、自反应物质和混合物

压缩气体

加压气体、气溶胶

遇水放出易燃气体的物质和混合物、金属腐蚀物

健康危险

急性毒性、皮肤腐蚀/刺激、严重眼损伤/眼刺激、呼吸道或皮肤致敏、生殖细胞致突变性、致 癌性、生殖毒性、特异性靶器官毒性、吸入危害

环境危害

危害水生环境、危害臭氧层

考点分析：本知识点属于历年必考点，不建议考生针对危险化学品的三大危险特性进行 具体记忆背诵，但考生应知悉物理危险常指介质易燃易爆和腐蚀性的危险特性、健康危险为 介质对人（生物）有毒有害的危险特性、环境危害特指对大气环境及水生环境污染。此外, 应重点掌握以下关联性较强的常考知识点：

关联考点一：遇水放岀易燃气体的物质和混合物，例如碳化钙（电石）严禁使用含水 的灭火剂（清水、泡沫、酸碱类灭火剂）扑救。

关联考点二：金属腐蚀物常涉及教材第三章特种设备相关知识点，当压力容器、压力管 道由于内部介质腐蚀变薄失去承载能力、壁厚不明，严禁使用在线封堵技术。

关联考点三：自燃性介质应隔离空气（避免长期和空气接触）储存，避免介质自燃。

关联考点四：含有急性毒性的危险化学品介质进入体内的途径只有三种（呼吸道、消 化道和皮肤），而且一定要在体内沉积一定量以后才会表现具体的毒性反应。

[2019年真题】危险化学品会通过皮肤、眼睛、肺部、食道等，引起表皮细胞组织发生 破坏而造成灼伤，内部器官被灼伤时，严重的会引起炎症甚至造成死亡，下列危险化学品特 性中，会造成食道灼伤的是（  ）。

A.燃烧性       B.爆炸性       C.腐蚀性       D.刺激性

【答案】C

【解析】腐蚀性介质具有皮肤腐蚀或刺激作用，引起表皮细胞组织发生破坏而造成灼 伤，内部器官被灼伤时，严重的会引起炎症甚至造成死亡。

【2021年真题】毒性危险化学品通过一定的途径进入人体，在体内积蓄到一定剂量后， 就会表现出中毒症状。毒性危险化学品侵入人体通常是通过（  ）0

【答案】ADE

【解析】毒性危险化学品可经呼吸道、消化道和皮肤进入人体。在工业生产中，毒性危 险化学品主要经呼吸道和皮肤进入体内，有时也可经消化道进入。

【模拟题】危险化学品，是指具有毒害、腐蚀、爆炸、燃烧、助燃等性质，对人体、设 施、环境具有危害的剧毒化学品和其他化学品。针对下列危险化学品的危险特性说明及应对 措施得当的有（   ）。

及消化系统进入体内

【答案】BE

【解析】选项A,电石、碳化铝等具有遇水易燃特性的危险化学品应注意防水、防潮； 选项C、D,含有急性毒性的危险化学品介质进入体内的途径只有三种(呼吸道、消化道和 皮肤)，而且一定要在体内沉积一定量以后才会表现具体的毒性反应。

考点二：危险化学品的主要危险特性★★

①燃烧性；②爆炸性；③毒害性；④腐蚀性；⑤放射性。

其中毒害性是指：许多危险化学品可通过一种或多种途径进入人体和动物体内，当其在 人体累积到一定量时，便会扰乱或破坏肌体的正常生理功能，引起暂时性或持久性的病理改 变，甚至危及生命。

【2020年真题】毒性危险化学品通过人体某些器官或系统进入人体，在体内积蓄到一定 剂量后，就会表现出中毒症状。下列人体器官或系统中，毒性危险化学品不能直接侵入的是

( )o

A.呼吸系统


B,神经系统 C.消化系统     D.人体表皮


【答案】B

【解析】单剂量或在24h内多剂量口服或皮肤接触一种物质，或吸入接触4h之后出现 的有害反应。毒性介质进入人体的途径包括呼吸系统、消化系统及表皮接触。

【2022年真题】危险化学品是指具有毒害、腐蚀、爆炸、燃烧、助燃等性质，对人体、 设施、环境具有危害的剧毒化学品和其他化学品。关于危险化学品特性及效应的说法，正确

的是(   )。

【答案】B

【解析】选项A错误，燃烧性危险化学品是指可燃性气体、易燃液体、毬固体、自燃 物品、遇湿易燃物品、有机过氧化物等，在条件具备时均可能发生燃烧。错误，毒 害性危险化学品需要累积到一定量时，才会扰乱或破坏肌体的正常生巻改能：'：务蠢暂时性或 持久性的病理改变，甚至危及生命。选项D错误，放射性危险化獰蟬假£的微q阻 碍和伤害人体细胞活动机能并导致细胞死亡。       匕么対〈X厂 CYV,

【2022年真题】具有放射性的危险化学品能从原子核斗备行不:断放出侑富泓、人眼 不可见的射线。这些射线会对人产生不同程度的放射年笋窖。正列危险化号人体造成的 危害中，属于典型的放射性伤害的是( )。 r√Cr 5心3

【解析】放射性危险化学品在极高剂量的放射线作用下，能造成3种类型的放射伤害:

考点三：化学品安全技术说明书和安全标签的内容及要求★★

(-)化学品安全技术说明书

化学品技术说明书是化学品安全生产、安全流通、安全使用的指导性文件。

化学品技术说明书是应急作业人员进行应急作业时的技术指南。

化学品技术说明书为危险化学品生产、处置、储存和使用各环节制定安全操作规程提供 技术信息。

化学品技术说明书为危害控制和预防措施的设计提供技术依据。

化学品技术说明书是企业安全教育的主要内容。

(二)化学品的安全标签

化学品安全标签是指危险化学品在市场上流通时应由生产销售单位提供的附在化学品包 装上的安全标签。

考点分析：本知识点分科前属于高频考点，历年分值2分左右，建议考生记忆安全技术 说明书中16大项的名称。记忆口诀：标识危险和成分；消防急救泄漏清；操作防护理化性; 稳定毒理生态行；废弃运输谁能去；法规其他信息明。此外，建议考生重点掌握安全标签的 内容要求。                                     >

【2022年真题】危险化学品安全标签包括化学品标识、象形图、信号遏纟图险性说明 等。其中“信号词”的作用是对危险化学品危害程度的警示。下丝耳吹斤峽為示性词语 中，用于危险化学品标签“信号词”的是(  )。        ¾∣‰ ' V、

A.有毒       B.危害       C.危险了客X%⅛苫心CCkK'

【答案】C                        _   ¾v ∖√   V ɔ

【解析】信号词根据化学品的危险程度和类别，為险“警告b分梦站行危害程度 的警示。                            Zr *「以°

【2022年真题】化学品安全技术说明书提供了化学為薛'全、健蜂环境保护方面的信 息，推荐了危险化学品的防护措施及紧急情况下的应对措*<。养于凫险化学品安全技术说明 书主要作用的说法，错误的是(  )。

【答案】B

【解析)化学品安全技术说明书(SDS)其主要作用体现在：

【模拟题】化学品安全技术说明书(SDS)是化学品生产或销售企业按法律要求向客户 提供的有关化学品特征的综合性法律文件，涉及化学品的理化参数、燃爆性能等十六项内 容。下列哪项不属于SDS所必须囊括的内容(  )。

C.毒理学信息               D,生态学信息及废弃信息

【答案】B

【解析】安全标签中不需要囊括生产批号。

【模拟题】根据《化学品安全标签编写规定》(GBl5258—2009),化学品安全标签主要 包括名称、危险性级别等项内容，用文字、图形、数字的组合形式进行表示。下列关于安全 标签的说法中，满足要求的有( )。

【答案】ABE

【解析】危险性说明：简要概括危化品的危险特性——物理危险、健康危害、环境危 险；防范说明：表述在处置、搬运、储存和使用中的注意事项和有效的救护措施——安全预 防措施、意外情况的处理、安全储存措施及废弃处置。

第二节危险化学品的燃烧爆炸类型和过程
考点一：燃烧爆炸的分类*

燃烧爆炸分类

特点

举例

简单分解爆炸

不需要氧气(或助燃物) 不一定发生燃烧反应

乙焕银、叠氮铅、乙焕、环氧乙烷等的分解爆炸

复杂分解爆炸

不需要氧气(或助燃物) 爆炸时伴有燃烧现象

梯恩梯、黑索金等

（续）

燃烧爆炸分类

特点

举例

爆炸性混合物爆炸

需要氧气（或助燃物）

可燃性气体、蒸气、液体雾滴及粉尘与空气（氧）的混合 物发生的爆炸均属此类

考点分析：本考点为记忆性考点，考生应重点记忆上述分类中涉及的具体物质，除此之 外不做具体要求。此外，考生应注意简单分解爆炸、复杂分解爆炸和爆炸性混合物爆炸按照 爆炸能量均应归类于化学爆炸。分解爆炸（分解燃烧）过程不需要助燃性物质参与，此类 介质的火灾爆炸使用气体类灭火剂窒息灭火无效，通常用水、干粉作为通用灭火剂。

【2020年真题】危险化学品爆炸按照爆炸反应物质分为简单分解爆炸、复杂分解爆炸和 爆炸性混合物爆炸。关于危险化学品分解爆炸的说法，正确的是（  ）0

【答案】A

【解析】简单分解爆炸物爆炸时并不一定发生燃烧反应，其爆炸所需要的热量是由爆炸 物本身分解产生的；复杂分解爆炸：这类爆炸物的危险性较简单分解爆炸物稍低，其爆炸时 伴有燃烧现象，燃烧所需的氧由本身分解产生，如梯恩梯、黑索金等。

【2021年真题】属于复杂分解爆炸的是（   ）。

【答案】D

【解析】复杂分解爆炸：这类爆炸物的危险性较简单分解爆炸物稍低，其爆炸时伴有燃 烧现象，燃烧所需的氧由本身分解产生，如梯恩梯、黑索金等。

【2022年真题】分解爆炸性气体在温度和压力的作用下发生分解反应时会产生分解热，在 没有氧气的条件下也可能被点燃爆炸。下列可燃气体中，属于分解爆炸性气体的是（  ）。

A.乙烷         B.甲烷         C,乙块         D.氢气

【答案】C

【解析】分解爆炸性气体爆炸，即使在没有氧气的条件下，也能被点燃爆炸，如乙焕、 乙烯、氯乙烯、环氧乙烷等由于在分解时产生大量的反应热引起的爆炸为歹釦解爆炸。

【模拟题】危险化学品爆炸按照爆炸反应物质分为简单分解爆炸、'军杂条j⅛炸和爆炸 性混合物爆炸。以下分类，正确的是（  ）。          M⅛V > J

d.烟火药、梯恩梯等受热分解发生的爆炸属于复度分導爆I,通常需要k适的氧气含量

【答案】A                       / ∖'λ√ .

【解析】乙煥银和乙焕铜受热分解发生的爆炸属于简克分解畢炸，并不会发生明显的燃 烧现象；密封性良好的氢气气瓶受热超压导致的初次爆炸⅛⅛⅛导致的物理爆炸，不属于 化学爆炸；烟火药、梯恩梯等受热分解发生的爆炸属于复杂分解爆炸，不需要合适的氧气含 量和助燃物O

考点二：燃烧爆炸过程★★

粉尘爆炸是悬浮在空气中的可燃固体微粒接触到火焰(明火)或电火花等火源时发生

的爆炸。

粉尘空气混合物产生爆炸的过程

粉尘爆炸的特点

  • (1) 热能加在粒子表面，使温度逐渐上升

  • (2) 粒子表面的分子发生热分解或干馅作用

  • (3) 产生的可燃气体与空气混合形成爆炸性混 合气体，发生燃烧

  • (4) 由燃烧产生的热进一步促进粉尘分解，燃 烧连续传播

  • (1) 粉尘爆炸的燃烧速度、爆炸压力均比混合气体爆炸小

  • (2) 粉尘爆炸多数为不完全燃烧，所以产生的一氧化碳等有毒 物质也相当多

  • (3) 堆积的可燃性粉尘通常不会爆炸。局部的爆炸、爆炸波的 传播使堆积的粉尘受到扰动而飞扬，形成粉尘雾，从而产生二次、 三次爆炸

考点分析：粉尘爆炸不作为安全技术基础选择题考点，但一般为案例分析题考点，通常 考查粉尘爆炸事故的预防性措施及事故应急处置措施。

以木器加工车间为例，车间内存在大量爆炸性木质粉尘

预防性技术措施一一防爆措施

减轻性基础措施——技术措施

  • (1) 定期清尘装置，防止粉尘的大量堆积

  • (2) 拟设置密闭式吸风罩，降低粉尘排放量

  • (3) 选择防爆型电气设备，防止电弧电火花、炙热表面等点火源

  • (4) 采用不散发火花的地面

  • (5) 做好建筑的防雷、防静电措施

-(1)事故现场划分灭火隔离带，防止火灾蔓延 扩散

  • (2) 利用水系灭火剂扑救初期火灾

  • (3) 切忌向粉尘积聚处喷射有压力灭火剂，防 止二次爆炸

  • (4) 做好个人安全防护措施，防止二次伤害

第三节危险化学品燃烧爆炸事故的危害
考点：危险化学品燃烧爆炸事故的危害★★

破坏作用

具体危害

高温的破坏作用

燃烧爆炸后，建筑物内遗留大量的热或残余火苗，会把从破坏的设备内部 不断喷出的可燃气体、易燃或可燃液体的蒸气点燃，也可能把其他易燃物点 燃引起火灾

爆炸的破坏作用

爆炸碎片的破 坏作用

机械设备、装置、容器等爆炸后产生许多碎片，飞出后会在相当大的范围 内造成危害。一般碎片飞散范围在半径50Om以内

爆炸冲击波的 破坏作用

在爆炸中心附近，空气冲击波波阵面上的超压可达几个甚至十几个大气压。 波阵面超压在20~30kPa内，就足以使大部分砖木结构建筑物受到严重破坏。 超压在IOOkPa以上时，除坚固的钢筋混凝土建筑外，其余部分将全部破坏

造成中毒和环境污染

在实际生产中，许多物质不仅是可燃的，而且是有毒的，发生爆炸事故时，会 使大量有毒物质外泄，造成人员中毒和环境污染。此外，有些物质本身毒性不强， 但燃烧过程中可能释放岀大量有毒气体和烟雾，造成人员中毒和环境污染

考点分析：爆炸事故的危害通常和安全距离、应急救援等作为案例分析题关联性考点。 例如，事故发生后爆炸碎片导致邻近设备、建筑物、构筑物的破坏，其实质就是考查建筑物 的安全距离（区域间、建筑物间应有足够远的安全距离）。

[2022年真题】危险化学品的燃烧爆炸事故通常伴随发热、发光、高压、真空和电离等现 象，具有很强的破坏作用，关于危险化学品燃烧爆炸破坏作用的说法，正确的是（  ）。

C.爆炸均会产生大量高速飞出的碎片   D.爆炸不会造成人员中毒和环境污染

【答案】A

【解析】选项B错误，危险化学品燃烧爆炸事故的主要危害包括高温的破坏作用和爆炸 的破坏作用。选项C错误，机械设备、装置、容器等爆炸后会产生许多碎片，但应取决于 爆炸时产生的能量是否能将其碎片以高速形式飞出。选项D错误，发生爆炸时，会使大量 有毒物质外泄，造成人员中毒和环境污染。

第四节危险化学品事故的控制和防护措施
考点：危险化学品中毒、污染事故预防控制措施★★★

主要措施

具体内容

替代

关键词：代替原料

通常的做法是选用无毒或低毒的化学品替代已有的有毒有害化学品例如，用甲苯替代喷 漆和涂漆中用的苯，用脂肪炷替代胶水或胶黏剂中的芳炷等

变更工艺 关键词：温度、压力 和催化剂

通过变更工艺消除或降低化学品危害。如以往用乙块制乙醛，采用汞作催化剂，现在发展 为用乙烯为原料，通过氧化或氧氯化制乙醛，不需用汞作催化剂

隔离

隔离就是通过封闭、设置屏障等措施，避免作业人员直接暴露于有害环境中 最常用的隔 离方法是将生产或使用的设备完全封闭起来，使工人在操作中不接触化学品。另一种常用的 隔离方法，把生产设备与操作室隔离开。最简单的形式就是把生产设备的管线阀门、电控开 关放在与生产地点完全隔离的操作室内

通风

借助于有效的通风，使作业场所空气中有害气体、蒸气或粉尘⅛⅛赞度，保证 工人的身体健康，防止火灾、爆炸事故的发生。通风分局部排耐转通风羸。局WS排风 是把污染源罩起来，抽出污染空气，所需风量小，经可繆，碗宇才施回收。全酸M则 是用新鲜空气将作业场所中的污染物稀释到安全浓度以就注祝需儀不暨国輟∙°

对于点式扩散源，可使用局部排风               MGXb°

对于面式扩散源，要使用全面通风。全面W糜软为補‘释通风C•

个体防护

当作业场所中有害化学品的浓度超标时，么企角%⅛的个体防折晶品个体防护用品不 能降低作业场所中有害化学品的浓度，仅是一道毗有奮物进严人体的屏障，主要有头部防 护器具、呼吸防护器具、眼防护器具、躯干防护南早、,手举痛⅛用品等

保持卫生

保持卫生包括保持作业场所清洁和作业人员的个两方面

考点分析：危险化学品事故的控制和防护措施，按现行教材属于化工安全重要考点，建 议考生熟读。

[2019年真题】预防控制危险化学品事故的主要措施是替代、变更工艺、隔离、通风、 个体防护和保持卫生等。关于危险化学品中毒、污染事故预防控制措施的说法，错误的是 (      )o

【答案】C

【解析】个体防护用品不能降低作业场所中有害化学品的浓度，仅是一道阻止有害物进 入人体的屏障，有头部防护器具、呼吸防护器具、眼防护器具、躯干防护用品、手足防护用 品等。

防护用品本身的失效就意味着保护屏障的消失，因此个体防护不能被视为控制危害的主 要手段，而只能作为一种辅助性措施。

[2022年真题】危险化学品中毒、污染事故预防控制措施主要有替代、变更工艺、隔 离、通风、个体防护和保持卫生等，某涂料厂为了防止危险化学品中毒、污染事故，采取了 如下具体措施，其中，属于保持卫生的措施的是(  )。

C.为员工配备手套、口罩         D,将废弃固体有害物移送到危废间

【答案】D

【解析】选项A,作业场所设置应急阀门属于隔离措施；选项B,污染源设备上方设置 废气收集罩属于通风措施；选项C,为员工配备手套、口罩属于个体防护措施；选项D,将 废弃固体有害物移送至危废间属于保持卫生的措施。

【模拟题】预防控制危险化学品事故的主要措施包括替代、变更工艺、隔离、通风、个 体防护和保持卫生等，针对氨压缩机房的危险特性下列控制措施的说法中，不满足要求的是 ( )o

【答案】C

【解析】配置防护用具降低接触频次，属于个体防护，防止毒性介质侵入人体。

【模拟题】某企业整体不具备爆炸危险性的工序车间建有以液氨作为冷冻剂的外循环制 冷系统设置于厂区东南侧，该区域伴随外循环制冷系统的反复启停周期性出现爆炸性混合 物，针对该区域的危险特性下列分类要求中满足要求的有( )o

【答案】ACE

【解析】该区域周期性出现爆炸性混合物应属于爆炸危险性1区，但是爆炸危险介质仅 在局部区域反复出现故应设置局部通风换气设置。

第五节危险化学品储存、运输与包装安全技术
考点一：危险化学品储存的基本要求★★

考点分析：本考点为必考知识点，应重点掌握上述基本要求。

【2020年真题】危险化学品储存应采取合理措施预防事故发生。根据《常用危险化学品 贮存通则》(GB 15603—1995),下列危险化学品储存的措施中，正确的是(   )。

【答案】D

【解析】选项A,危险化学品露天堆放，应符合防火、防爆的安全要求，爆炸物品、一 级易燃物品、遇湿燃烧物品、剧毒物品不得露天堆放。选项B,同一区域储存两种及两种以 上不同级别的危险化学品时，应按最高等级危险化学品的性能标志。选项C,储存危险化学 品的仓库必须配备有专业知识的技术人员，其库房及场所应设专人管理，管理人员必须配备 可靠的个人安全防护用品。选项D,危险化学品储存方式分为3种：隔离储存，隔开储存, 分离储存O

【2021年真题】依据《常用危险化学品贮存通则》(GBI5603—1995),企业在储存危 险化学品时要严格遵守相关要求。下列危险化学品的储存行为中，正确的是( )o

【答案】C

【解析】选项A错误，储存危险化学品必须遵照国家法律、法规和其他有关的规定。选 项B错误，危险化学品露天堆放，应符合防火、防爆的安全要求，爆炸物品、一级易燃物 品、遇湿燃烧物品、剧毒物品不得露天堆放。选项C正确，同一区域储存两种及两种以上 不同级别的危险化学品时，应按最高等级危险化学品的性能标志。选项D错误，根据危险 化学品性能分区、分类、分库储存。各类危险化学品不得与禁忌物料混合储存。

【模拟题】危险化学品储存应采取合理措施预防事故发生。根据《常用危险化学品贮存 通则》（GBI5603—1995）,下列危险化学品储存的措施中，正确的有（   ）。

【答案】BDE

【解析】应符合防火、防爆的安全要求，爆炸物品、一级易燃物品、遇湿燃烧物品、剧 毒物品不得露天堆放；各类危险化学品不得与禁忌物料混合储存。

考点二：危险化学品运输安全技术与要求★★

要求

具体内容

资质认定与人员配备

国家对危险化学品的运输实行资质认定制度，     人定，不得运输危险化学品＜

化学品运输企业应当配备专职安全管理人员、驾驶人员、装卸管理人员和押运人员

办理手续

危险化学品托运人必须办理有关手续后方可运输；运输企业应当査验有关手续齐全有效后 方可承运

托运危险化学品

托运危险化学品的，托运人应当向承运人说明所托运的危险化学品的种类、数量、危险特性 以及发生危险情况的应急处置措施，并按照国家有关规定对所托运的危险化学品妥善包装，在 外包装上设置相应的标志。需要添加抑制剂或者稳定剂的，托运人应当按照规定添加，并告知 承运人相关注意事项；还应当提交与托运危险化学品完全一致的安全技术说明书和安全标签

装卸过程中

危险货物装卸过程中，应当根据危险货物的性质轻装轻卸，堆码整齐，防止混杂、撒漏、 破损，不得与普通货物混合堆放

装卸前

危险物品装卸前，应对车（船）搬运工具进行必要的通风和清扫，不得留有残渣，对装有 剧毒物品的车（船），卸车（船）后必须洗刷干净

装运禁忌

装运爆炸、剧毒、放射性、易燃液体、可燃气体等物品，必须使用符合安全要求的运输工 具；禁忌物料不得混运；禁止用电瓶车、翻斗车、铲车、自行车等运输爆炸物品。运输强氧 化剂、爆炸品及用铁桶包装的一级易燃液体时，没有釆取可靠的安全措施时，不得用铁底板 车及汽车挂车；禁止用叉车、铲车、翻斗车搬运易燃、易爆液化气体等危险物品；温度较高 地区装运液化气体和易燃液体等危险物品，要有防晒设施

押运人员与警示标志

运输危险货物应当配备必要的押运人员，保证危险货物处于押运人员的监管之下；危险化 学品运输车辆应当符合国家标准要求的安全技术条件，应当悬挂或者喷涂符合国家标准要求 的警示标志

(续)

要求

具体内容

运输过程中

道路危险货物运输过程中，驾驶人员不得随意停车。不得在居民聚居点、行人稠密地段、 政府机关、名胜古迹、风景浏览区停车。如需在上述地区进行装卸作业或临时停车，应釆取 安全措施。运输爆炸物品、易燃易爆化学物品以及剧毒、放射性等危险物品，应事先报经当 地公安部门批准，按指定路线、时间、速度行驶

货物车辆的排气管

运输易燃易爆危险货物车辆的排气管，应安装隔热和熄灭火星装置，并配装导静电橡胶拖 地带装置

相应措施

运输危险货物应根据货物性质，采取相应的遮阳、控温、防爆、防静电、防火、防振、防 水、防冻、防粉尘飞扬、防散漏等措施

内河封闭水域

禁止通过内河封闭水域运输剧毒化学品以及国家规定禁止通过内河运输的其他危险化学品

从业资格

危险化学品道路运输企业、水路运输企业的驾驶人员、船员、装卸管理人员、押运人员、 申报人员、集装箱现场检査员应当经交通运输主管部门考核合格，取得从业资格

【2020年真题】危险化学品的运输事故时有发生，全面了解和掌握危险化学品的安全运 输规定，对预防危险化学品事故具有重要意义，下列运输危险化学品的行为中，符合运输安 全要求的是(   )。

【答案】A

【解析】选项B错误，道路危险货物运输过程中，驾驶人员不得随意停车。不得在居民 聚居点、行人稠密地段、政府机关、名胜古迹、风景游览区停车。如需在上述地区进行装卸 作业或临时停车，应采取安全措施。选项C错误，禁止通过内河封闭水域运输剧毒化学品 以及国家规定禁止通过内河运输的其他危险化学品。选项D错误，禁止用叉车、铲车、翻 斗车搬运易燃、易爆液化气体等危险物品。

考点三：危险化学品包装安全要求★★

《危险货物运输包装通用技术条件》(GB 12463—2009)把危险货物包装分成三类。

I类包装

适用内装危险性较大的货物

II类包装

适用内装危险性中等的货物

Dl类包装

适用内装危险性较小的货物


补充考点，本标准不适用于：


[2022年真题】某危险货物运输公司承运甲货物5000t,乙货物IoOoot运输到某化工四 区的仓库，其中甲货物是HI类包装，乙货物是H类包装，根据《危险货物运输包装通用技 术条件》(GBI2463—2009)。下列对甲货物危险性的定义中，正确的是(   )0

A.重大         B,较小         C.较大         D.中等

【答案】B

【解析】《危险货物运输包装通用技术条件》(GB 12463—2009)把危险货物包装分成3类:

适用内装危险性较大的货物。 适用内装危险性中等的货物。 适用内装危险性较小的货物。


I类包装

II类包装

HI类包装


(1)

第六节危险化学品经营的安全要求
考点一：危险化学品经营企业的条件和要求★★

《危险化学品安全管理条例》第三十三条规定，国家对危险化学品经营(包括仓储经 营)实行许可制度。未经许可，任何单位和个人都不得经营危险化学品。

《危险化学品安全管理条例》第三十五条明确了办理经营许可证的程序：

《危险化学品安全管理条例》第三十四条规定，从事危险化学品经营的企业应当具备下 列条件：

(-)经营场所和储存设施满足的要求

(二)从业人员满足的要求

(≡)有健全的安全管理制度

一般要有危险化学品购销管理制度；剧毒物品购销管理制度；危险化学品经营手续环节 交接责任管理制度；危险化学品运输管理制度；经营人员岗位责任制；商品储存保管管理制 度等。

(四)符合法律、法规规定和国家标准要求的其他条件

危险化学品经营企业不得向未经许可从事危险化学品生产、经营活动的企业釆购危险化 学品，不得经营没有化学品安全技术说明书或者化学品安全标签的危险化学品。

考点分析：危险化学品经营实行许可制度按考试大纲要求属于法律法规相关考点，教材 部分内容和现行法规有冲突，建议考生以法律法规教材为准。

[2020年真题】危险化学品经营实行许可制度，任何单位和个人均需要获得许可，方可 经营危险化学品。根据《危险化学品安全管理条例》，下列行政管理程序中，办理危险化学 品经营许可证不需要的是( )。

A.申请        B.行政备案     C.审查        D.发证

【答案】B

【解析】《危险化学品安全管理条例》第三十五条明确了办理经营许可证的程序：

【2020年真题】危险化学品在生产、运输、储存、使用等经营活动中容易发生事故。根 据《危险化学品安全管理条例》和《危险化学品经营企业安全技术基本要求》(GB 18265— 2019),下列危险化学品企业的经营行为中，正确的是(

学品安全管理条例》的是（  ）。

【答案】B

【解析】选项A错误，从业人员应经过专业技术培训并经考核合格。选项C错误，所经 营的危险化学品不得存放在业务经营场所。选项D错误，零售店面备货库房应根据危险化 学品的性质与禁忌分别采用隔离储存、隔开储存或分离储存等不同方式进行储存。

考点二：剧毒化学品、易制爆危险化学品的经营★★

《危险化学品经营企业安全技术基本要求》（GB 18265—2019）要求经营剧毒物品企业 的人员，除要达到经国家授权部门的专业培训，取得合格证书方能上岗的条件外，还应经过 县级以上（含县级）公安部门的专门培训，取得合格证书后方可上岗。

危险化学品生产企业、经营企业销售剧毒化学品、易制爆危险化学品，应当如实记录购 买单位的名称、地址，经办人的姓名、身份证号码以及所购买的剧毒化学品、易制爆危险化 学品的品种、数量、用途。销售记录以及经办人的身份证明复印件、相关许可证件复印件或 者证明文件的保存期限不得少于1年。

第七节泄漏控制与销毁处置技术     ’
考点一：泄漏处理及火灾控制★★★

泄漏处理

疏散无关人员，隔离泄漏污染区

切断火源。泄漏物是易燃物则必须首先消除泄漏污染区域的点火源

应急人员的个体防护

注意事项，避免泄漏物对周围环境带来的潜在危害

泄漏物处理

气体泄漏物能做的仅是止住泄漏，用合理通风和喷雾状水等方法消除其潜 在影响

液体泄漏物，在保证安全的前提下切断泄漏源。采用适当的收容方法、覆 盖技术和转移工具消除泄漏物

固体泄漏物，用适当的工具收集泄漏物

火灾控制

气体类火灾

扑救气体类火灾时，切忌肓目扑灭火焰，在没有采取堵漏措施的情况下， 必须保持稳定燃烧。否则，大量可燃气体泄漏出来与空气混合，遇点火源就 会发生爆炸，造成严重后果

爆炸物火灾

扑救爆炸物品火灾时，切忌用沙土盖压，以免增强爆炸物品的爆炸威力； 另外扑救爆炸物品堆垛火灾时，水流应采用吊射，避免强力水流直接冲击堆 垛，以免堆垛倒塌引起再次爆炸

（续）

火灾控制

遇湿易燃

物品火灾

扑救遇湿易燃物品火灾时，绝对禁止用水、泡沫、酸碱等湿性灭火剂扑救， 可使用干粉、二氧化碳、卤代烷扑救，但钾、钠、铝、镁等物品用二氧化碳、 卤代烷无效。固体遇湿易燃物品应使用水泥、干砂、干粉、硅藻土等覆盖。对 镁粉、铝粉等，切忌喷射有压力的灭火剂，防止将粉尘吹起，引起粉尘爆炸

液体火灾

扑救易燃液体火灾时，比水密度小又不溶于水的液体用直流水、雾状水灭火 往往无效，可用普通蛋白泡沫或轻泡沫扑救；水溶性液体用抗溶性泡沫扑救

毒害和腐蚀 品的火灾

扑救毒害和腐蚀品的火灾时，应尽量使用低压水流或雾状水，避免腐蚀品、 毒害品溅出；遇酸类或碱类腐蚀品最好调制相应的中和剂稀释中和

易燃固体、自 燃物品火灾

易燃固体、自燃物品火灾一般可用水和泡沫扑救，只要控制住燃烧范围， 逐步扑灭即可。但有少数易燃固体、自燃物品的扑救方法比较特殊。在扑救 过程中应不时向燃烧区域上空及周围喷射雾状水，并消除周围一切点火源

考点分析：危化品泄漏及火灾事故的应急处置措施，属于历年必考点建议考生重点 掌握。

【2020年真题】针对危险化学品泄漏及其火灾爆炸事故，应根据危险化学品的特性采用 正确的处理措施和火灾控制措施。下列处理和控制措施中，正确的是（  ）。

【答案】A

【解析】选项A、D,扑救遇湿易燃物品火灾时，绝对禁止用水、泡沫、酸碱等湿性灭 火剂扑救。一般可使用干粉、二氧化碳、卤代烷扑救，但钾、钠、铝、镁等物品用二氧化 碳、卤代烷无效。选项B,扑救气体类火灾时，切忌盲目扑灭火焰，在没有采取堵漏措施的 情况下，必须保持稳定燃烧。否则，大量可燃气体泄漏出来与空气混合，遇点火源就会发生 爆炸，造成严重后果。选项C,扑救爆炸物品火灾时，切忌用沙土盖压，以免增强爆炸物品 的爆炸威力；另外扑救爆炸物品堆垛火灾时，水流应采用吊射，避免强力水流直接冲击堆 垛，以免堆垛倒塌引起再次爆炸。

【2021年真题】危险化学品性质不同，对其引起火灾的扑救方法及灭火剂的选用也不相 同。下列危险化学品火灾扑救行为中，正确的是（ ）o

C.使用泡沫灭火器扑救铝粉火灾     D.使用沙土盖压扑救爆炸物品火灾

【答案】A

【解析】扑救易燃液体火灾时，比水密度小又不溶于水的液体用直流水、雾状水灭火往 往无效，可用普通蛋白泡沫或轻泡沫扑救；水溶性液体最好用抗溶性泡沫扑救，选项A正 确。电石与水作用可分解放出乙焕气体，电石火灾不适用于雾状水扑救，选项B错误。泡 沫灭火器适合扑救脂类、石油产品等B类火灾以及木材等A类物质的初期火灾，但不能扑 救B类水溶性火灾，也不能扑救带电设备及C类和D类火灾，铝粉属于C类火灾，选项C 错误。扑救爆炸物品火灾时，切忌用沙土盖压，以免增强爆炸物品的爆炸威力，选项D 错误。

【模拟题】下列危险化学品火灾事故扑救注意事项的说法，正确的是（  ）0

【答案】D

【解析】扑救液化气体类火灾事故时，切忌盲目扑灭火焰，在没有采取堵漏措施的情况 下，必须保持稳定燃烧；扑救爆炸物品火灾，切忌使用沙土盖压；对于遇湿易燃物品类火 灾，严禁使用泡沫、酸碱等灭火剂扑救。

考点二：废弃物销毁★★

固体废弃

物的处置

危险废弃物

常用的固化/稳定化方法有：水泥固化、石灰固化、塑性材料固化、有机聚 合物固化、自凝胶固化、熔融固化和陶瓷固化

工业固体 废弃物

一般工业废弃物可以直接进入填埋场进行填埋。对于粒度很小的固体废弃 物，为了防止填埋过程中引起粉尘污染，可装入编织袋后填埋

爆炸性物品的销毁

凡确认不能使用的爆炸性物品，必须予以销毁，在销毁以前应报告当地公 安部门，选择适当的地点、时间及销毁方法。一般可采用以下4种方法：爆 炸法、烧毁法、溶解法、化学分解法

有机过氧化物废弃物处理

有机过氧化物是一种易燃、易爆品。其废弃物应从作业场所清除并销毁， 其方法主要取决于该过氧化物的物化性质，根据其特性选择合适的方法处理， 以免发生意外事故。处理方法主要有分解、烧毁、填埋

【2020年真题】腐蚀性危险化学品及其相关废弃物应严格按照相关规定进行存放、使 用、处理。下列针对腐蚀性危险化学品所采取的安全措施中，正确的是（  ）。

【答案】A

【解析】选项B、D错误，使危险废弃物无害化采用的方法是使它们变成高度不溶性的 物质，也就是固化/稳定化的方法。目前常用的固化/稳定化方法有：水泥固化、石灰固化、 塑性材料固化、有机聚合物固化、自凝胶固化、熔融固化和陶瓷固化。选项C错误，腐蚀 品库房应阴凉、干燥、通风、避光。腐蚀品包装、封口、衬垫有无破损、渗漏，外观没有变 化。腐蚀品应放在防腐蚀试剂柜的下层或者下垫防腐蚀托盘，置于普通试剂柜的下层。

【2020年真题】2019年3月21日，某化工有限公司发生特别重大爆炸事故，事故原因 是该公司固废库内长期违法储存硝化废料，由于持续积热升温导致库存废料自燃，进而引发 爆炸，为了预防此类事故，应对爆炸性废弃物采取有效方法进行处理。下列对爆炸性废弃物 的处理方法中，正确的有（   ）。

A.爆炸法       B.烧毁法       C.填埋法       D.溶解法

【答案】ABDE

【解析】凡确认不能使用的爆炸性物品，必须予以销毁，在销毁以前应报告当地公安部 门，选择适当的地点、时间及销毁方法。一般可采用以下4种方法：爆炸法、烧毁法、溶解 法、化学分解法。

【模拟题】危险化学品废弃物的销毁处置包括固定危险废弃物无害化的处置、爆炸品的销 毁、有机过氧化物废弃物的处置等。关于危险废弃物销毁处置的说法，正确的有( )o

【答案】ACE

【解析】凡确认不能使用的爆炸性物品，必须予以销毁，在销毁以前应报告当地公安部 门，选择适当的地点、时间及销毁方法。一般可采用以下4种方法：爆炸法、烧毁法、溶解 法、化学分解法。一般工业废弃物可以直接进入填埋场进行填埋。对于粒度很小的固体废弃 物，为了防止填埋过程中引起粉尘污染，可装入编织袋后填埋。

第八节危险化学品的危害及防护
考点一：腐蚀性危险化学品

化学品灼伤(三酸两碱一硫酸盐酸硝酸、氢氧化钠和碳酸钠)

腐蚀性物品接触人的皮肤、眼睛、肺部、食道等，会引起表皮组织细胞发生破坏作用而造 成灼伤，而且被腐蚀性物品灼伤的伤口不易愈合。内部器官被灼伤，严重的引起炎症甚至导致 死亡。特别是接触氢氟酸时，能发生剧痛，使组织坏死，如不及时治疗，会导致严重后果。

考点分析：考生应注意化学品灼伤和灼烫伤的区别，化学品灼伤通常与酸碱性化学品导 致，例如常见的硫酸、盐酸、硝酸、氢氧化钠和碳酸钠。

昏迷、


考点二：放射性危险化学品的危险特性


后可出现急性昏迷，通常可在2周内死亡。    J 3周无症状之后，出现脱发、经常性流鼻血，再出现腹泻癡度憔怦；通常在2 ~6周后死亡。

[2021真题】接触腐蚀性危险化学品会对人体造成檎•『主于腐蚀性危险化学品对人体 危害的说法，正确的有(   )。

【答案】ABCD

【解析】腐蚀性物品接触人的皮肤、眼睛、肺部、食道等，会引起表皮组织细胞发生破坏作 用而造成灼伤，而且被腐蚀性物品灼伤的伤口不易愈合。内部器官被灼伤，严重的引起炎症甚至 导致死亡。特别是接触氢氟酸时，能发生剧痛，组织坏死，如不及时治疗，会导致严重后果。

【2021真题】有些危险化学品具有放射性，如果人体直接暴露在存在此类危险化学品的 环境中，就会产生不同程度的损伤。高强度的放射线对人体造血系统造成伤害后，人体表现 的主要症状为（ ）o

C.恶心、脱发、痉挛等           D.恶心、腹泻、流鼻血等

【答案】D

【解析】对造血系统的伤害。这种伤害主要表现为恶心、呕吐、腹泻，但很快能好转， 经过2 ~3周无症状之后，出现脱发、经常性流鼻血，再出现腹泻，极度憔悴，通常在2~6 周后死亡。

【模拟题】腐蚀性物品接触人的皮肤、眼睛、肺部、食道等，会引起表皮组织细胞发生 破坏作用而造成灼伤，下列物质会导致化学品灼伤的是（  ）0

A.高温蒸汽     B.硫酸        C.甲醇        D.烟火药

【答案】B

【解析】常见的导致化学品灼伤的危险化学品主要是三酸两碱，硫酸、盐酸、硝酸、氢 氧化钠和碳酸钠。

考点三：劳动防护用品选用原则★★★

种类

适用范围

过滤式

全面罩式

头罩式

面罩式

毒性气体浓度低，一般不高于1 %

半面罩式

单罐、双罐、简易

隔离式

自给式

供（氧）气式样

生氧式

毒性气体浓度高、毒性不明或缺氧作业

隔离式

送风长管式

自吸长管式

毒性气体浓度高、毒性不明或缺氧作业；导管限 长VlOm,管内径＞ 18mm

【2020年真题】某化工厂对储罐进行清洗作业时，罐内作业人员突然晕倒，原因不明， 现场人员需要佩戴呼吸道防毒劳动防护用品进行及时营救。下列呼吸道防毒劳动防护用品 中，营救人员应该选择佩戴的是（ ）o

C.双罐式防毒口罩            D.长管式送风呼吸器

【答案】A

【解析】

种类

适用范围

过滤式

全面罩式

头罩式

面罩式

毒性气体浓度低，一般不高于1%

半面罩式

单罐、双罐、简易

隔离式

自给式

供（氧）气式样

生氧式

毒性气体浓度高、毒性不明或缺氧作业

隔离式

送风长管式

自吸长管式

毒性气体浓度高、毒性不明或缺氧作业；导管限长VlOm, 管内径> 18mm

同步习题强化训练

一、单选题

引火源的情况下发生爆炸                  Z

职业危害。因此，该企业决定将本工艺釆用封闭式操作，规定人员睽*5饷Z受限空间。 这种控制危险化学品危害的措施属于（ ）o         >d⅛∖ κ<rx

ʌ-替换             4χw 0

d.保持卫生                 Ex i K i

间，内有一台容积IOm3的储罐。考虑到液氨的危险特性，该企业对制冷工艺和设备进行改 进，更换了一种新型无害化制冷剂并将制冷工段设置在独立厂房内，完全满足生产工艺的要 求。上述措施属于防止事故发生的安全技术措施中的（  ）。

运输工具，下列关于危险化学品运输的做法，正确的是（  ）。

道防毒面具中，适用于毒性气体浓度高、缺氧的固定作业的个人劳动防护用品是（  ）。

二、多选题

1.根据《化学品安全标签编写规定》（GB 15258—2009）,化学品安全标签主要包括名 称、危险性级别等项内容，用文字、图形、数字的组合形式进行表示。下列关于安全标签的 说法中，满足要求的有（ ）o

A.危险性概述   B,急救措施     C.生产批号     D.理化特性

列危险化学品泄漏事故的处置措施中，正确的有（  ）。

参考答案及解析

一、单选题

【解析】危险性说明，简要概述化学品的危险特性——物理危险、健康危害、环境危险。

防范说明：表述在处置、搬运、储存和使用中的注意事项和有效的救护措施一一安全预 防措施、意外情况的处理、安全储存措施及废弃处置。

根据化学品的危险程度和类别，用“危险”“警告”两个词分别进行危害程度的警示, 根据《化学品分类和标签规范》（GB 30000—2013）选择不同类别危险化学品的信号词。

【解析】粉尘爆炸多数为不完全燃烧，所以产生的一氧化碳等有毒物质也相当多。

【解析】该企业决定将本工艺釆用封闭式操作，规定人员不得进入相应受限空间属于常 见的隔离措施，通过封闭、设置屏障等措施，避免作业人员直接暴露于有害环境中。

【解析】当作业场所中有害化学品的浓度超标时，工人就必须使用合适的个体防护用 品。个体防护用品不能降低作业场所中有害化学品的浓度，它仅仅是一道阻止有害物进入人 体的屏障，主要有头部防护器具、呼吸防护器具、眼防护器具、躯干防护用品、手足防护用 品等。防护用品本身的失效就意味着保护屏障的消失，因此个体防护不能被视为控制危害的 主要手段，而只能作为一种辅助性措施。

【解析】该企业对制冷工艺和设备进行改进，更换了一种新型无害化制冷剂并将制冷工 段设置在独立厂房内，既属于采用本质化安全设计，降低或减少有毒化学品的使用也采用隔 离措施，防止操作人员职业伤害。

【解析】装运爆炸、剧毒、放射性、易燃液体、可燃气体等物品，必须使用符合安全要 求的运输工具；禁忌物料不得混运；禁止用电瓶车、翻斗车、铲车、自行车等运输爆炸物 品。运输强氧化剂、爆炸品及用铁桶包装的一级易燃液体时，没有釆取可靠的安全措施时, 不得用铁底板车及汽车挂车；禁止用叉车、铲车、翻斗车搬运易燃、易爆液化气体等危险物 品；温度较高地区装运液化气体和易燃液体等危险物品，要有防晒设施。

【解析】扑救气体类火灾时，切忌盲目扑灭火焰，在没有釆取堵漏措施的情况下，必须 保持稳定燃烧；扑救爆炸物品火灾时，切忌用沙土盖压，以免增强爆炸物品的爆炸威力；扑 救遇湿易燃物品火灾时，绝对禁止用水、泡沫、酸碱等湿性灭火剂扑救。

【解析】固体遇湿易燃物品应使用水泥、干砂、干粉、硅藻土等覆盖。对镁粉、铝粉 等，切忌喷射有压力的灭火剂，防止将粉尘吹起，引起粉尘爆炸。

9.【答案】C

【解析】

种类

适用范围

过滤式

全面罩式

头罩式

面罩式

毒性气体浓度低，一般不高于1 %

半面罩式

单罐、双罐、简易

隔离式

自给式

供（氧）气式样-

生氧式

毒性气体浓度高、毒性不明或缺氧作业

隔离式

送风长管式

自吸长管式

毒性气体浓度高、毒性不明或缺氧作业；导管限长＜ IOm, 管内径＞ 18mm

二、多选题

1.【答案】ABE

【解析】选项C错误，防范说明表述化学品在处置、搬运、储存和使用作业中所必须注 意的事项和发生意外时简单有效的救护措施等。选项D错误，危险性说明简要概述化学品

的危险特性。居信号词下方。

2.【答案】ABDE

【解析】

化学品及企业标识

理化特性

危险性概述

稳定性和反应性

成分/组成信息

毒理学资料

_____________________________________________________________________（续）

急救措施

生态学资料

消防措施

废弃处置

泄漏应急处理

运输信息

操作处理与储存

法规信息

接触控制/个体防护

其他信息

【解析】扑救气体类火灾时，切忌盲目扑灭火焰，在没有釆取堵漏措施的情况下，必须 保持稳定燃烧；扑救爆炸物品火灾时，切忌用沙土盖压，以免增强爆炸物品的爆炸威力；扑 救遇湿易燃物品火灾时，绝对禁止用水、泡沫、酸碱等湿性灭火剂扑救。

【解析】凡确认不能使用的爆炸性物品，必须予以销毁，在销毁以前应报告当地公安部 门，选择适当的地点、时间及销毁方法。一般可釆用以下4种方法：爆炸法、烧毁法、溶解 法、化学分解法。一般工业废弃物可以直接进入填埋场进行填埋。对于粒度很小的固体废弃 物，为了防止填埋过程中引起粉尘污染，可装入编织袋后填埋。

全国中级注册安全工程师职业资格考试辅导用书 安全生产法律法规蓝宝典(2023) 安全生产管理蓝宝典(2023)

►安全生产技术基础蓝宝典(2023)

考正就上功础t



扫码查看考点更新
扫码免费领取

《蓝宝典》配套好课

建筑设计施匸IS价抜苦教材文化

—责任编辑徹信号一

扫一扫

享受更多优质服务λ

点取精美建筑图书羣HLl

回•砌M



上架指导注册考试



ISBN 978-7-111-72957-0

定价:59.00元


策划编辑◎汤攀
