GB 26465—2011

消防电梯制造与安装安全规范

Safety rules for the COnStrUCtiOn and installation Of firefighters IiftS

2011-05T2 发布                                    2012-04-01 实施

中华人民共和国国家质量监督检验检疫总局专布 :嚣中国国家标准化管理委员会发布

标准分享网■ www.bzf....... 下载

目 次

前言

引言

1范围

2规范性引用文件

3术语和定义

4重大危险列表

5安全要求和/或防护措施

5.1环境、建筑物要求

5.2消防电梯基本要求

5.3电气设备的防水保护

5.4消防员被困在轿厢内的救援

5.5轿门和层门

5.6 驱动主机和相关设备

⁵∙⁷ 控制系统............................................................................................. •....... ð

⁵∙⁸供电…

⁵∙⁹供电转换

5.10轿厢和层站的控制装置

5.11消防服务通讯系统

5.12易受破坏的区域

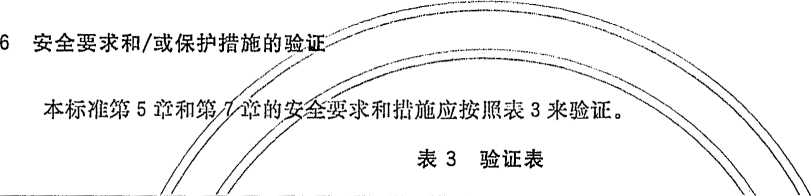

6安全要求和/或保护措施的验证

7使用信息

附录A （资料性附录）本标准与EN 81-72 = 2003相比的结构变化情况

附录B （资料性附录）消防电梯的布置

附录C （资料性附录）消防电梯的供电

附录D （规范性附录）电梯井道内的防水

附录E （资料性附录）防火分区的原理

附录F （规范性附录）消防电梯的标志

附录G （资料性附录）消防员救援原理示例

标准分享网www.bzfxw.com免费下载

本标准中第1章、第2章、第3章、附录A、附录B、附录C、附录E和附录G以及5.2.3,5.2.4,5. 12 中带“宜"字的内容为推荐性的，其余为强制性的。

本标准修改采用EN 81-72：2003«电梯制造与安装安全规范 特殊用途的乘客电梯和货客电梯 第72部分:消防员电梯》（英文版）。

本标准与EN 81-72 = 2003相比，在结构上有较多调整，附录A中列出了本标准与EN 81-72：2003 章条编号变化对照一览表。

本标准与EN 81-72 = 2003技术性差异及其原因如下：

——规范性引用文件中增加了文件GB 50045—95（2005年版）和GB 50016—2006,以便于与相关 标准相协调和标准的执行；

——删除了 EN 81-72 = 2003中术语3. 2、3. 3、3. 4、3. 6、3. 9,因为我国有关的建筑和消防标准已有 定义；

——5.1. 3中用“消防电梯应设置符合GB 50016—2006的7. 4.10和GB 50045—95（2005年版）的 6.3.3的前室"代替EN 81-72 = 2003的“每个用于消防目的的层站人口都应设置防火前室"，以 便与我国相关标准相协调和提高可操作性；

一5. 2. 3中将最小额定载重量由_EN _SI-72 2003 5. 2. 3的63。k_g改为8。。k_g塑尺寸也相应 的由“顷。mm宽X14。。mm深，，改为“135。_Inm宽X14。。mm深，，,并删除了注，以便与我 国相关的建筑标准统一；

——5.2.4中用“宜不超过60 s"代替EN 81-72 = 2003的“应不超过60 s",因为随着我国高层建筑 的发展,要求消防电梯在60 s内从消防员入口层到达最高楼层不切实际；

——5. 3.5中用“建筑物应具有符合GB 50045—95（2005年版）的6. 3. 3.11和GB 50016—2006的 7.4.10的排水设施，防止底坑内的水面到达可能使消防电梯发生故障的位置”代替EN 81-72: 2003的“建筑物应具有防止底坑内的水面到达可能使消防员电梯发生故障的设备”，以便与我 国相关标准相协调和标准的执行。

本标准与EN 81-72 = 2003相比还做了下列编辑性修改：

—删除了 EN 81-72 = 2003引言中与本标准无关的内容，因为其不适合我国国情且其存在与否对 本标准的理解和使用没有任何影响；

——规范性引用文件中用国内标准代替了 EN 81-72 = 2003规范性引用文件中对应的国外标准； ——删除了 EN 81-72 = 2003的5.1.5,5.1.6,将其内容合并到本标准的5.8.1中； ——删除了 EN 81-72：2003的5.4.6,5.4.7,将其内容合并到5.4.5中；

——删除了 EN 81-72 = 2003的附录A（资料性附录）高层建筑的消防原理，因为该附录的内容与消 防电梯的技术要求没有关系且与我国的消防实际情况并不完全相符；

——增加了附录A（资料性附录）本标准与EN 81-72 = 2003相比的结构变化情况，以便于标准的 执行。

本标准由全国电梯标准化技术委员会（SAC/TC 196）提出并归口。

本标准负责起草单位：日立电梯（中国）有限公司。

本标准参加起草单位：中国建筑科学研究院建筑机械化研究分院、上海三菱电梯有限公司、奥的斯 电梯（中国）投资有限公司、通力电梯有限公司、上海市特种设备监督检验技术研究院、沈阳博林特电梯 有限公司、国家电梯质量监督检验中心、上海永大电梯设备有限公司、西子奥的斯电梯有限公司、迅达 UI （中国）电梯有限公司、东芝电梯（中国）有限公司、带森电梯有限公司、华升富士达电梯有限公司、苏州江 南嘉捷电梯股份有限公司、巨人通力电梯有限公司、广州广H电梯工业有限公司、上海新时达电气有限 公司。

本标准主要起草人:梁东明、鲁国雄、陈凤旺、徐卫玉、沈言、马凌云、孙持跃、毛鹤同、冯云、王伟峰、 刘祖斌、宁棉福、严建忠、莫礼、金亚鑫、迅憩涛、牛有权、苏国明、王鹏。

0.1本标准指出了消防电梯所涉及的危险、危险状态和事件的范围。

0. 2按本标准设计和制造的消防电梯还需符合GB 7588—2003或GB 21240—2007的要求,但本标 准的规定与上述标准的要求不同时,应优先考虑本标准的规定。

0.3本标准基于以下假设：

a） 前室和电梯井道设计成阻止烟雾进入；

b） 建筑设计限制水流入电梯井道；

C）不同于楼梯等,消防电梯不是逃生路径；

d） 消防电梯能在每个平层位置到达前室。本标准仅包括与电梯安装有关的要求,没有规定建筑 物前室本身的耐火结构的要求；

e） 业主或客户与供应商之间已就下列问题达成一致：

D 电梯的预定用途；

2） 环境条件；

3） 土建工程问题;和

4） 与安装地点和从轿厢内进行救援有关的事宜。

注：开发商和建筑师将有必要考虑国家有关的建筑法规，提供合适的建筑耐火结构、前室、火灾探测和灭火系统。

参见附录B和附录E中给出的例子。

消防电梯制造与安装安全规范

1范围

1-1本标准适用于3. 2定义的具有前室的消防电梯。

1.2本标准不适用于：

• a) 双层轿厢电梯；

• b) 在用建筑中已安装的电梯；

C)对本标准实施之前已安装的在用电梯的重大改造；

d)具有两个出入口的电梯,且该消防电梯的前室与消防员入口层的前室不在同一侧。

然而,本标准也可以作为基础。

1-3本标准涉及了按制造商预期的目的和在制造商预期的条件下使用消防电梯时有关的重大危险、危 险状态和事件(见第4章)。

1.4本标准适用于本标准实施后在新建筑中安装的新消防电梯。

1.5在消防员控制下可用于消防和疏散目的的消防电梯除符合本标准外，还应符合GB 7588—2003 和GB 21240—2007的相关要求。

1.6本标准未考虑具有部分封闭井道的电梯用作消防电梯的情况。

1.7如果火灾最后侵入前室,则本标准不再适用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本适用于本文件。

GB 4208—2008 外壳防护等级(IP 代码)(1EC 60529 ：2001 ,IDT)

GB/T 7025.1-2008电梯主参数及轿厢、井道、机房的型式与尺寸 第1部分：1、口、皿、Vl类电 ⅛(ISO∕DIS 4190-1 ：2007,IDT)

GB 7588—2003电梯制造与安装安全规范(EN 81-1： 1998,MOD)

GB/T 15706.1—2007 机械安全 基本概念与设计通则 第1部分:基本术语和方法(ISO 1210(«： 2003,1DT)

GB/T 17889.1—1999 梯子 第1部分:术语、型式和功能尺寸(eqv EN 131-1： 1993)

GB 21240—2007 液压电梯制造与安装安全规范(EN 81-2 = 1998,MOD)

GB/T 24477—2009适用于残障人员的电梯附加要求(EN 81-70：2003,IDT)

GB/T 24479—2009 火灾情况下的电梯特性(EN 81-73 ：2003 ,IDT)

GB 50016—2006建筑设计防火规范

GB 50045—95(2005年版)高层民用建筑设计防火规范

EN 81-l：1998/A2：2004电梯制造与安装安全规范 第1部分：电梯 第2号修改件:机器和滑 轮空间(Safety rules for the COnStrUCtiOn and installation Of IiftS一Part 1: EleCtriC IiftS—A2：MaChinery and PUlIey SPaCeS)

EN 81-2 = 1998∕A2：2004电梯制造与安装安全规范 第2部分:液压电梯 第2号修改件：机器 和滑轮空间(Safety rules for the COnStrUCtiOll and installation Of IiftS—Part 2 : HydraUIiC IiftS—A2: 1

MaChinery and PUlIey SPaCeS)

EN 31-71 ：2OO5电梯価造与安装安全规范 乘客电梯和客货电梯的特殊使用 第71部分:抗蓄 意损坏的电梯(Safety rules for the COnStrUCtiOn and installation Of IiftS—PartiCUlar application for passenger and goods PaSSenger IiftS—Part 71 ： Vandal resistant IiftS)

3术语和定义

GB 7588—2003、GB/T 15706.1—2007、GB 21240—2007、GB 50045—95(2005 年版)和 GB 50016 中界定的以及下列术语和定义适用于本文件。

3. 1

控制系统 COntrOI SyStenl

应答输入信号并产生输出信号,使设备在控制下按预期的方式运行的系统。

3.2

消防电梯 fire Iiftjfirefighters Iift

设置在建筑的耐火封闭结构内，具有前室和备用电源,在正常情况下为普通乘客使用,在建筑发生 火灾时其附加的保护、控制和信号等功能能专供消防员使用的电梯。

3.3

消防电梯开关 firefighters lift SWitCh

在井道外面,设置在消防员入口层的开关。火灾发生时,用于控制消防电梯在消防员控制下运行。

3.4

消防员入 口层 fire SerViCe access level

建筑物中，预定用于让消防员进入消防电梯的入口层。

4重大危险列表

4.1本章包括了所有的主要危险、危险状态和事件,凡是本标准中涉及的且通过风险评价被识别为主 要危险的,本标准均要求釆取措施消除或降低该风险。

4.2本标准所涉及的重大危险在表1和表2中列出：

表1重大危险和危险状态一环境

表2重大危险和危险状态一消防电梯

4.3本标准未涉及下列危险（见引言）：

a） 在建筑物中没有足够数量的或未在正确位置设置消防电梯用于运送消防员；

b） 由于没有电梯服务而困在前室内；—._

C）在消防电梯的井道内、前室、机器区间或轿厢内着火；

d） 在消防员结束使用消防电梯之刖建筑物结构坍塌；

e） 楼层缺少识别标志。

5安全要求和/或防护措施

5. 1 环境、建筑物要求

5. 1. 1消防电梯应设置在每层层门前面都设有前室的井道内。每一个前室的空间，应根据担架运输和 门的具体位置的要求来确定,参见附录B和附录E_O

注：前室墙和门的防火等级见GB 50045—95（2005年版）和GB 50016—2006.

如果在同一井道内还有其他电梯。那么整个多梯井道应满足消防电梯井道的耐火要求,其防火等 级应与前室的门和机房一致,参见附录B_o如果在多梯井道内消防电梯与其他电梯之间没有中间防火 墙分隔开,则所有的电梯和它们的电气设备应与消防电梯具有相同的防火要求，以确保实现消防电梯的 功能。

5. 1.2消防电梯应设计成在下列条件下能够正确运行：

a） 当环境温度在0 °C〜+ 65 °C范围内时，电气、电子的层站控制装置和指示器应能持续工作一 段时间，使消防员能确定轿厢位置（如:轿厢被阻滞的位置），以便进行救援。该时间应与建筑 物结构的要求相适应,如2 h；

b） 消防电梯不在前室内的其他所有电气、电子器件,应设计成确保它们在0 °C〜+ 40 °C环境温 度范围内能正常工作；

C）当烟雾充满井道和/或机房时,消防电梯的控制系统的正常功能应至少确保建筑物结构所要求 的一段时间,如2 'hɔ

5. 1.3 消防电梯应设置符合GB 50016—2006的7.4.10和GB 50045—95（2005年版）的6. 3. 3的前室。

3 5. 1.4消防电梯有两个轿厢入∏时,任何不是预定由消防员使用的电梯层门都应被保护,使它们不会 暴露于65 'C以上的环境温度中（参见附录B中图B. 3） _O

5.2 消防电梯基本要求

• 5.2. 1消防电梯的设计应符合GB 7588--2003和GB 21240 -2007的要求，并应配备附加的保护、控 制和信号。

注：在火灾悄况下,消防员直接控例并使用消防电梯。

5. 2.2消防电梯应服务于建筑物的•每一楼层。

5.2.3消防电梯的轿厢尺寸和额定载重fit宜优先从GB/T 7025. 1-2008中选择,其轿厢尺寸不应小 于1 350 mm宽Xl 400 mm深,额定载重；Q不应小于800 kg,见0.3e）_o

轿厢的净入口宽度不应小于800 mm。

在有预定用途包括疏散的场合,为了运送担架、病床等,或者设计有两个出入口的消防电梯,其额定 载重垃不应小于Iooo kg,轿厢的最小尺寸应设计成GB/T 7025. 1…2008中所规定的1 100 mm宽X 2 100 mm 深,见 0. 3e）。

5.2.4消防电梯从消防员入口层到顶层的运行时间宜不超过60 s,运行时间从消防电梯轿门关闭时开 始计算,见0∙ 3e） _O

5.3电气设备的防水保护

• 5.3. 1在消防电梯道内或轿厢上部的电气设备,如果其设置在距设有层门的任一井道壁1 m的范围 内，则应设计成能防滴水和防淋水,或者其外壳防护等级应至少为GB 4208—2008规定的IPX3（见附 录D）。

5.3.2设置在消防电梯底坑地面以上Im以内的所有电气设备，防护等级应至少为IP67。插座和最 低的井道照明灯具应设置在底坑内最高允许水位之上至少0.50 m处。

5.3.3应保护在井道外的机器区间内和消防电梯底坑内的设备,以免因进水而造成故障。

5.3.4建筑物应具备适当的措施,确保在消防电梯底坑内的水位不会上升到轿厢缓冲器被完全压缩时 的上表面以上。

5. 3.5 建筑物应具有符合 GB 50045—95（2005 年版）的 6. 3. 3.11 和 GB 50016—2006 的 7. 4.10 的排 水设施,防止底坑内的水面到达可能使消防电梯发生故障的位置。

5.4消防员被困在轿厢内的救援

救援原理示例参见附录G和0. 3e）。

5. 4. 1应在轿顶设置一个轿厢安全窗,其尺寸应至少为0. 50 m×0. 70 m_o

5. 4.2 轿厢安全窗应符合GB 7588—2003和GB 21240—2007的8.12的要求。

通过轿厢安全窗进入轿厢内不应被永久性的设备或照明灯具阻碍。如果装有悬挂吊顶,则无需使 用专用工具便能容易地将其打开或移去,且应能从轿厢内清楚地识别其打开位置。

5.4.3从轿厢外救援

可使用下列救援方法：

a） 符合GB 7588—2003和GB 21240—2007的6. 2. 2b）、c）和e）要求的固定式梯子设置在距上层 站地坎垂直距离不大于0.75 m范围内；

b） 便携式梯子；

C）绳梯；或

d）安全绳系统。

注：无论用何种方法,所有这些工具都应由建筑物业主而不是消防电梯制造商提供。

4

在每个层站附近都应设置救援工具的安全固定点。

无论轿顶与最近可到达层站地坎之间的距离多长,使用上述装置应能安全地达到轿顶。

5.4.4从轿厢内自救

应提供从消防电梯轿厢内能完全打开轿厢安全窗的方法,例如在轿厢内提供合适的踩踏点，其最大 梯阶高度为0.40 IlI_o任一踩踏点应能支撑1 20ON的负荷。

如果提供梯子,梯子应符合GB/T 17889.1的要求,其设置方式应能使它们安全地展开。

任何踩踏点的外缘与对应的垂直轿厢壁之间的自由距离不应小于0.10 In_O

梯子与安全窗的尺寸和位置,应能允许消防员通过。

在井道内每个层站入口靠近门锁处,应设置简单的示意图或标志，清楚地表明如何打开层门。

5.4.5如果在轿厢外部设置一个用于救援的刚性梯子,则应符合下列要求：

a） 应提供一个符合GB 7588—2003和GB 21240—2007的14.1. 2要求的电气安全装置，以确保 梯子从其储存位置移开后消防电梯不能移动；

b） 梯子的储存位置应避免在正常维护作业时发生绊倒维护人员的危险；

C）梯子的最小长度应按以下方式确定：当消防电梯轿厢停在平层位置时,应能接触到上一层站的 层门锁。如果这种梯子不可能设置在轿厢上,则应采用永久固定于井道内的梯子。

5.5轿门和层门

应使用轿门和层门联动的自动水平滑动门。

5.6驱动主机和相关设备

• 5.6. 1装有消防电梯驱动主机和相关设备的任何区间，应至少具有与消防电梯井道相同的防火等级。 当驱动主机和相关设备的机房设置在建筑物的顶部且机房内部及其周围没有火灾危险时除外。

5.6.2设置在井道外和防火分区外的所有机器区间，应至少具有与防火分区相同的防火等级。防火分 区之间的连接（如：电缆、液压管路等）也应予以同样的保护。

5.7控制系统

• 5.7. 1消防电梯开关应设置在预定用作消防员入口层的前室内,该开关应设置在距消防电梯水平距离 2 m范围内，高度在地面以上1.8 m到2.1 m之间的位置。消防电梯开关应釆用附录F规定的标志 标ZK。

5. 7. 2消防电梯开关的操作应借助于一个GB 7588—2003和GB 21240—2007的附录B规定的开锁 三角形钥匙。该开关的工作位置应是双稳态的,并应清楚地用“1”和“0”标示。位置“1”是消防员服务有 效状态。

该服务有两个阶段：阶段1的功能见5.7.7,阶段2的功能见5.7.8。

附加的外部控制或输入仅能用于使消防电梯自动返回到消防员入口层［见0. 3e）］并停在该层保持 开门状态。消防电梯开关仍应被操作到位置“1”,才能完成阶段1的运行。

5.7.3在消防电梯开关处于有效状态期间，除下述阶段1的5. 7. 7c）和阶段2的5. 7. 8f）所述的反开 门装置外，消防电梯的所有安全装置（电气和机械）都应保持有效状态。

5. 7. 4 消防电梯开关不应取消检修运行控制（见GB 7588—2003和GB 21240—2007的14. 2.1. 3）、停 止装置（见GB 7588—2003和GB 21240—2007的14. 2. 2）或紧急电动运行控制（见GB 7588—2003的 14. 2.1.4） _O

5. 7.5当处于消防员服务状态时,层站召唤控制或设置在消防电梯井道外的消防电梯控制系统其他部 分的电气故障不应影响消防电梯的功能。

与消防电梯在同一群组中的其他任一台电梯的电气故障,均不应影响消防电梯的运行。

5. 7.6为了确保消防员获得对消防电梯的控制不被过度延误,消防电梯应设置一个听觉信号，当门开 若的实际停顿时间超过2 min时在轿厢内鸣响。在超过2 min后,此门将试图以减小的动力关闭，在门 完全关闭后听觉伯号解除。该听觉信号的声级应能在35 dB(A)至65 dB(A)之间调整,通常设置在 55 dB(A),而且该信号还应能与消防电梯的其他听觉信号区分并。此功能仅在阶段1有效。

5.7.7阶段1：消防电梯的优先召回

阶段1可手动或自动进入。

一旦进行阶段1,应确保：

控制，并应

隊员控制装置月

• g) 通过操作消防电梯开关从位置“1”到“0",保持时间不大于5 s,再回到“1”,则重新进入阶段1, 消防电梯应返回到消防员入口层。本要求不适用于h)所述轿厢内设有消防电梯开关的情况；

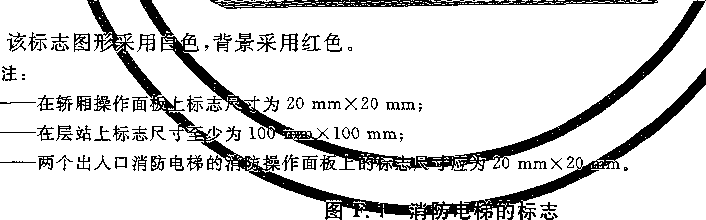

• h) 如果设置有一个附加的轿厢内消防员钥匙开关。它应用附录F的标志标示,并应清楚地标明 位置“0"和“1”,该钥匙仅能在处于位置“0”时才能拔出。

钥匙开关应按下列方法操作：

D 当消防电梯由消防员入口层的消防电梯开关控制而处于消防员服务状态时,为了使轿厢 进入运行状态,该钥匙开关应被转换到位置“1” ；

2)当消防电梯在其他层而不在消防员入口层,且轿厢内钥匙开关被转换到位置“0”时,应防 止轿厢进一步的运行,并保持门在打开状态。

• i) 已登记的轿厢内指令应清晰地显示在轿厢内控制装置上；

• j) 在正常或应急电源有效时,应在轿厢内和消防员入口层显示出轿厢的位置；

k） 直到已登记下一个轿厢内指令为止,消防电梯应停留在它的目的层站；

l） 在阶段2期间，5.11规定的消防服务通讯系统应保持有效；

m） 当消防员开关被转换到位置“0"时,仅当消防电梯已回到消防员入口层时，消防电梯控制系统 才应回复到正常服务状态。

5.7.9如果消防电梯有两个入口，且消防电梯前室都与消防员入口层的消防电梯前室设置在同一侧， 则应符合下列附加要求：

a） 在轿厢内靠近两个门的位置均应有控制装置：

——其中之一供乘客正常使用；

——靠近前室（参见附录B）的消防员控制装置仅供消防员使用,并应釆用消防电梯（见附录F）的 标志标TK;

注：GB/T 24477«适合于残障人员的电梯附加要求》不适用于消防电梯控制装置。

b） 进入了阶段1时,除开门和报警按钮外，供乘客正常使用的控制装置上的其他按钮都应是无 效的；

C）靠近消防电梯前室的消防员控制装置,在进入阶段2时变为有效：

d） 预定不被消防员使用的所有层门，在消防电梯恢复到正常运行状态之前应始终保持关闭状态。 这些层门的确定取决于建筑设计,见0. 3e）；

e） 面向消防电梯前室的所有层门，在消防电梯恢复到正常运行前都应恢复正常。

5.8供电

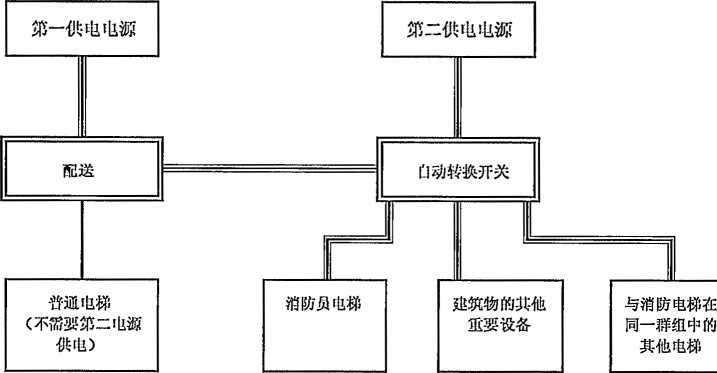

• 5.8. 1消防电梯和照明的供电系统应由第一和第二（应急、备用或二者之一）电源组成,其防火等级应 至少等于消防电梯井道（参见附录C）的防火等级。消防电梯第一和第二电源的供电电缆应进行防火保 护，它们相互之间以及与其他电源之间应独立设置。

• 5.8. 2第二电源应足以驱动额定载重量的消防电梯运行,运行速度应满足5. 2.4规定的时间要求。

5.9供电转换

供电转换时应满足下列要求：

a） 校正运行不是必要的；

b） 当恢复供电时,消防电梯应立即进入服务状态。如果消防电梯需要移动来确定轿厢的位置,则 应向着消防员入口层运行不超过两个楼层,并显示轿厢所在位置。

5. 10轿厢和层站的控制装置

5. 10. 1轿厢和层站的控制装置以及相关的控制系统,不应登记因热、烟和湿气影响所产生的错误 信号。

5. 10.2轿厢和层站的控制装置、轿厢和层站的指示器以及消防电梯开关，其防护等级应至少为 GB 4208—2008 规定的 IPX3_o

除非在消防电梯开关启动时通过电气方式被断开，层站控制装置和层站指示器应至少具有 GB 4208—2008规定的IPX3级的防护。

5. 10.3在阶段2控制时,消防电梯的运行应依靠轿厢内的控制装置上的按钮,其他的操作系统都应变 成无效状态。

5. 10.4在消防电梯轿厢内，除正常的楼层标志外,在轿厢内消防员入口层的按钮之上或其附近,还应 设有清晰的消防员入口层的指示,该指示应釆用附录F规定的标志。

5. 11消防服务通讯系统

5.11. 1消防电梯应有交互式双向语音通讯的对讲系统或类似的装置，当消防电梯处于阶段1和阶段

2时,用于消防电梯轿厢与下列地点之间通讯：

a） 消防员入口层;和

b） 消防电梯机房或EN 81-l_:1998/A2：2004和EN 81-2：1998/A2：2004所规定的无机房电梯的 紧急操作屏处。如果是在机房内，只有通过按压麦克风的控制按钮才能使其有效。

5. 11.2轿厢内狷消防员入口层的通讯设备应是内置式麦克风和扬声器,不能用手持式电话。

5. 11.3通讯系统的线路应敷设在井道内。

5. 12易受破坏的区域

设处在易受破坏区域和建筑中的消防电梯,还宜符合EN 81-71的要求。

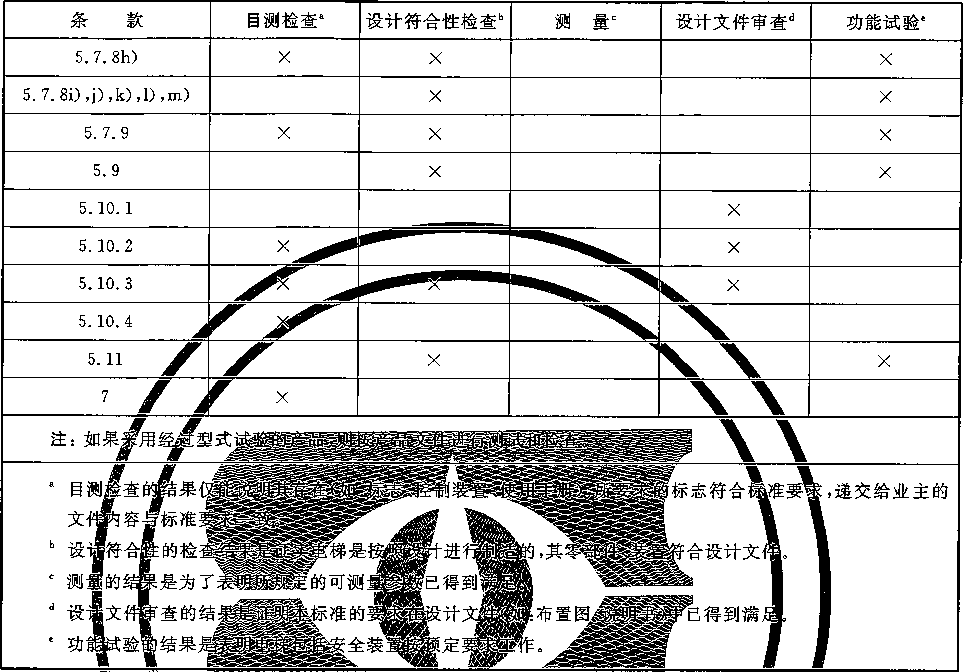

表4使用信息

7.3外部救援程序

a） 消防员打幵轿厢停止位置上方的层门并迸入轿顶；

b） 轿顶上的消防员打开轿厢安全窗,拉出储存在轿厢上的梯子并把它放入轿厢内

C）被困人员沿梯子爬上轿顶；

d）消防员和被困人员从打开的层门撤离,如果有必要可利用梯子。

7.4自救程序

a） 被困消防员打开轿厢安全窗；

b） 被困消防员利用轿厢内的踩踏点或储存在轿厢内储存室里的柿子爬上轿顶；

C）被困消防员利用梯子（如果有必要）从井道内打开层门门锁并撤离。

IO

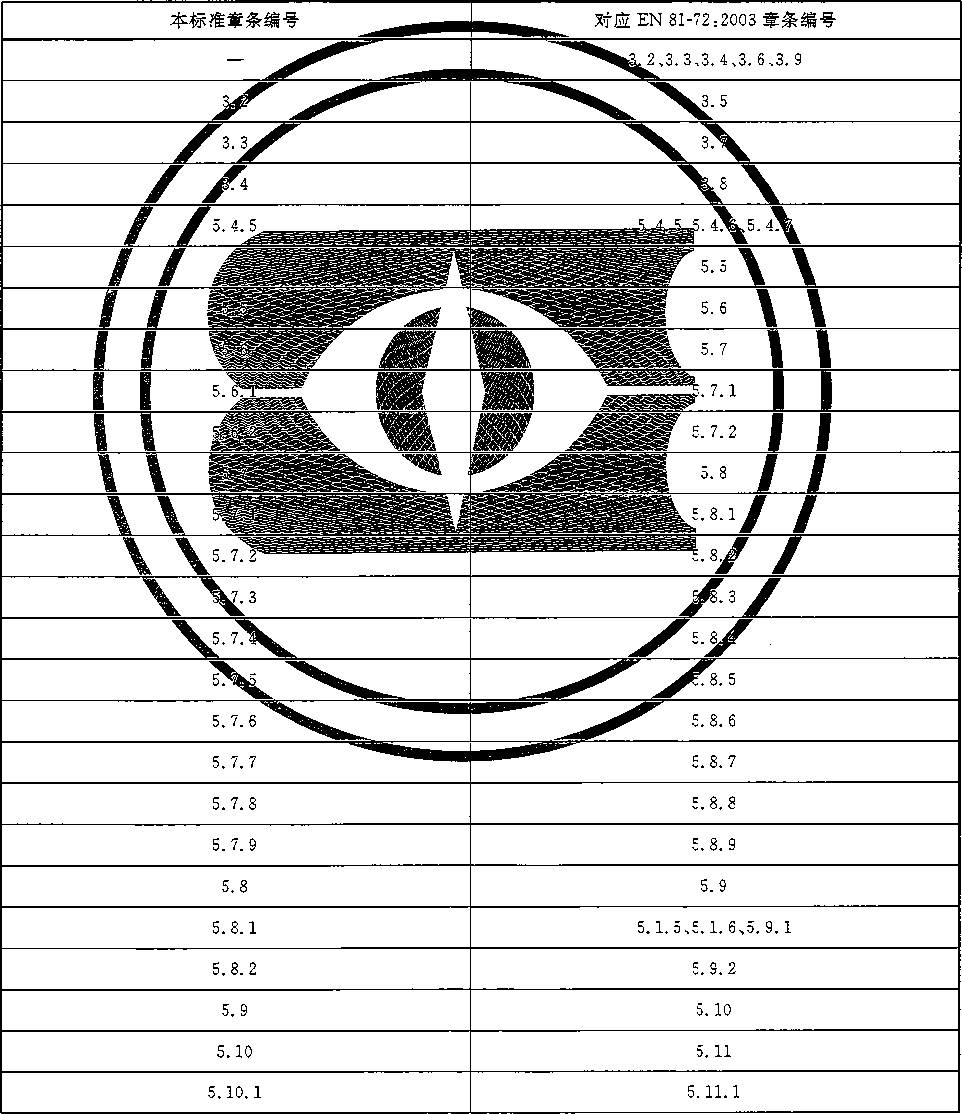

表A. 1本标准与EN 81-72 = 2003章条编号对照表

表A. 1 （续）

附录B

（资料性附录） 消防电梯的布置

门与墙的布置和耐火性需符合国家相关消防法规。

以下对耐火性和设备的要求,在国家建筑消防法规中进行规定: 逃生路径；

—楼层数量；

--火灾负荷；

--自动灭火设施；

--其他。

下列示意图仅是示例,也可为其他建筑布置。

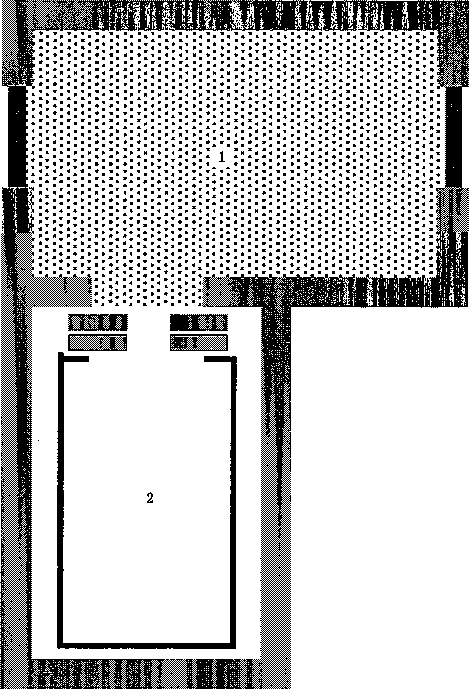

说明：

• 1--前室；

2——消防电梯。

图B. 1单台消防电梯和前室的布置示意图

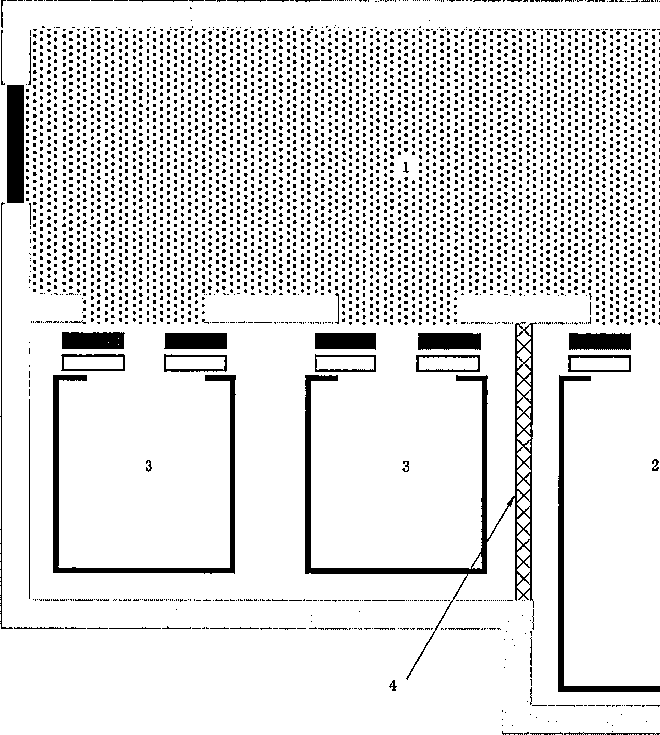

说明：

• 1 --前室；

• 2  消防电梯；

3―普通电梯；

• 4— —中间防火墙；

• 5—  —主要的防火分区/前室;

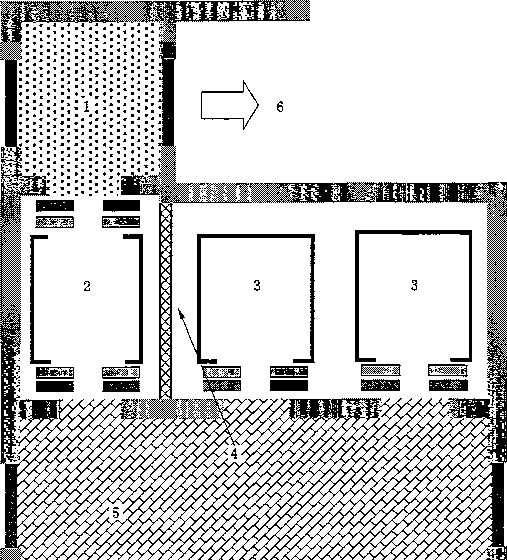

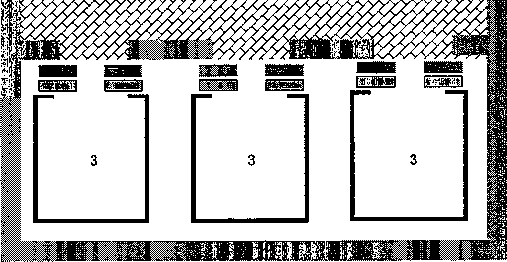

• 6— —逃生路径。

图B.3在多梯井道内的两个出入口消防电梯和前室的布置示意图

附录D

（规范性附录） 电梯井道内的防水

说明：

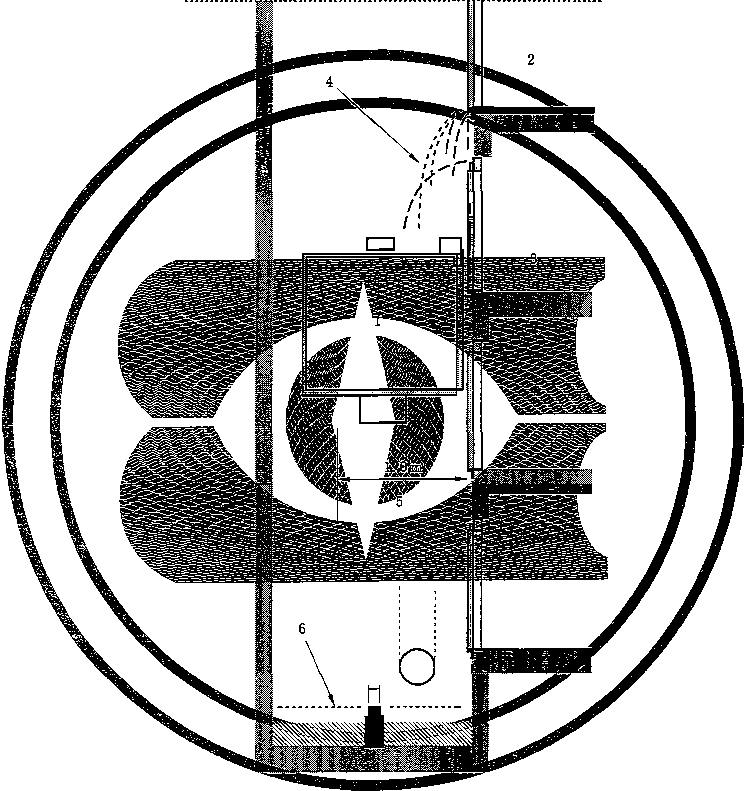

• 1——消防电梯轿厢；

• 2 --着火层；

• 3 --前方控制点（桥头）；

• 4— —从着火层地面漏下的水；

• 5— —在井道内和轿厢上的防水区域；

6--底坑积水最高水位。

图D. 1电气设备的防水保护

附录E

（资料性附录）

n⅛ ,1，r≡r AA E Tra 叨 KZrg 刖％ J≡

防火分区的原理见图E.1所示。

使用区域将只能通过前室连通到消防电梯,形成一个独立的防火分区。

电梯井道可能包括与消防电梯在同一个防火分区内的其他电梯。

说明：

1——电梯井道,贯穿所有楼层形成单个独立的防火分区；

2―楼梯（逃生路径），贯穿所有楼层形成单个独立的防火分区；

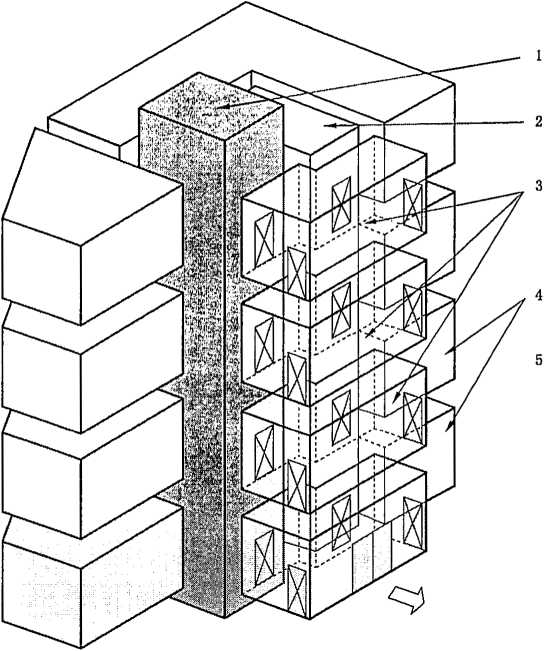

• 3— —前室,在每一楼层形成一个独立的防火分区；

• 4—  —使用区域,在每一层包括一个或多个独立的防火分区；

• 5—  —机器区间，本图没有表示。它可被设置在不同的位置,但通常与电梯井道属于同一防火分区。

图E. 1防火分区的原理

附录G （资料性附录） 消防员救援原理示例

G. 1外部救援程序（见图G. 1）

a） 消防员打开轿厢停止位置上方的层门并逬入轿顶;

b） 轿顶上的消防员打开安全窗,拉出储存在轿厢上（位Jr a”）的梯子,并把它放入轿厢内（位置“b”）

C）被困人员沿梯子爬上轿顶；

d）消防员和被困人员从打开的层门撤离,如有必要可利用梯子（位置“c”）_O

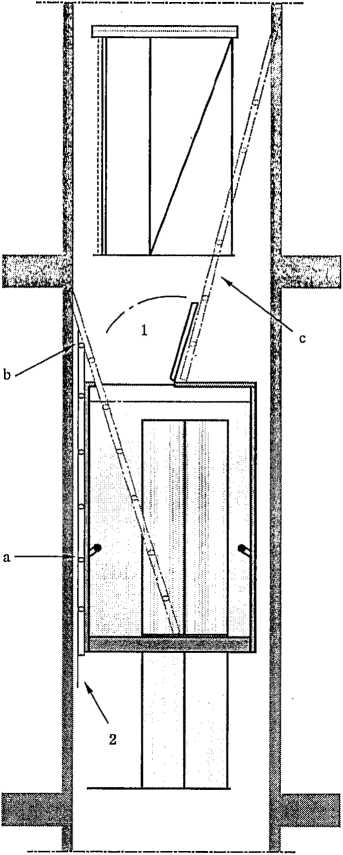

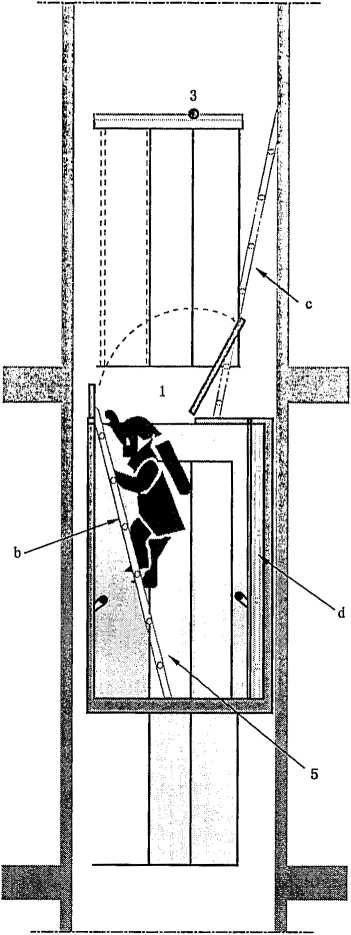

说明：

• 1— 轿厢安全窗；

• 2— 储存在轿厢上的便携式梯子。

图G.1利用储存在轿厢上的便携式梯子从消防电梯外救援

20

G.2自救程序1（见图G. 2）

a） 被困的消防员打开安全窗；

b） 被困的消防员利用轿厢内的踩踏点爬上轿顶；

C）被困的消防员利用储存在轿厢上的便携式梯子（如有必要）从井道内打开层门门锁并撤离。

仅当层门地坎间的距离与梯子的长度相适应时才能使用此方法。

说明：

• 2— —储存在轿厢上的便携式梯子;

• 3— —层门门锁；

• 4--踩踏点。

图G.2利用储存在轿厢上的便携式梯子自救

G.3自救程序H （见图G. 3）

a） 被困的消防员打开储存室的门,搬出储存的梯子（位H^Kd^w）；

b） 被困的消防员打开安全窗；

C）被困的消防员利用梯子（位置“b”）爬上轿顶；

d）被困的消防员利用梯子（位置"c”）（如有必要）从弁道内打开层门门锁并逃出_Q 仅当层门地坎间的距离与梯子的长度相适应时才能使用此方法。

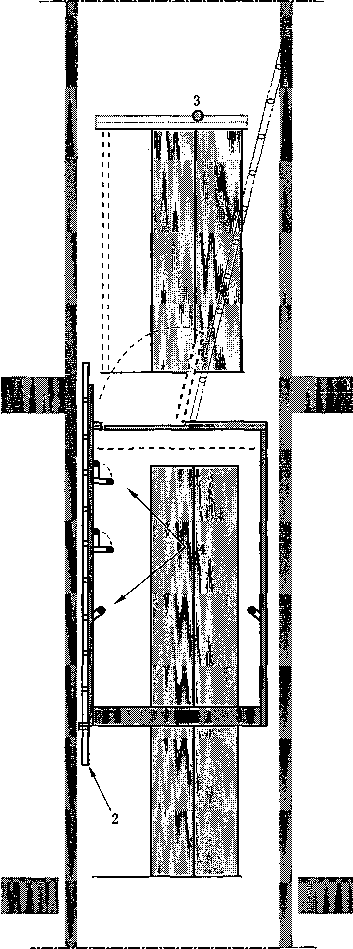

说明：

1--轿厢安全窗；

3―层门门锁；

5—储存在轿厢内储存室的便携式梯子。

中华人民共和国

国家标准

消防电梯制造与安羨安全规范

GB 26465—2011

*

中国标准出版社出版发行

北京复兴门外三里河北街16号

邮政编码:100045

网址 WWW. spc. net. Cn

电话:68523946 68517548

中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销

⅛

开本880X1230 1/16印张2字数47千字

2011年9月第一版2011年9月第一次印刷

*
