1范围
本标准规定了用于起重机吊运操作的手势信号。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
ISo 4306-1 起重机 术语 第 1 部分：总贝IJ （CraneS一VoCabUIary一Part 1 : GeneraI）
3术语和定义
ISO 4306-1界定的以及下列术语和定义适用于本文件。
3.1
结束指令 CeaSe OPeratiOn ； dogging
卸载后，长久或临时性停止指令。
3.2
回转 SIeWIing ； SWinging
起重机基座静止，载荷绕轴水平运动。
3.3
运彳亍 travel
起重机的整机（汽车式和轮式）移动。
4手势信号的要求
4.1总则
手势信号应符合下列要求：
a） 手势信号应合理使用，并被起重机操作人员完全理解；
b） 手势信号应清晰、简洁，以防止误解；
C）非特殊的单臂信号可以使用任何一只手臂表示（特殊信号可以用一只左手或右手表示）；
CI）指挥人员应遵循以下规定：
D处于安全位置；
2） 应被操作人员清楚看见；
3） 便于清晰观察载荷或设备；
e） 操作人员接收的手势信号只能由一个人给出，紧急停止信号除外；
f） 必要时.信号可以组合使用。
4.2通用手势信号
4.2.1操作开始（准备）

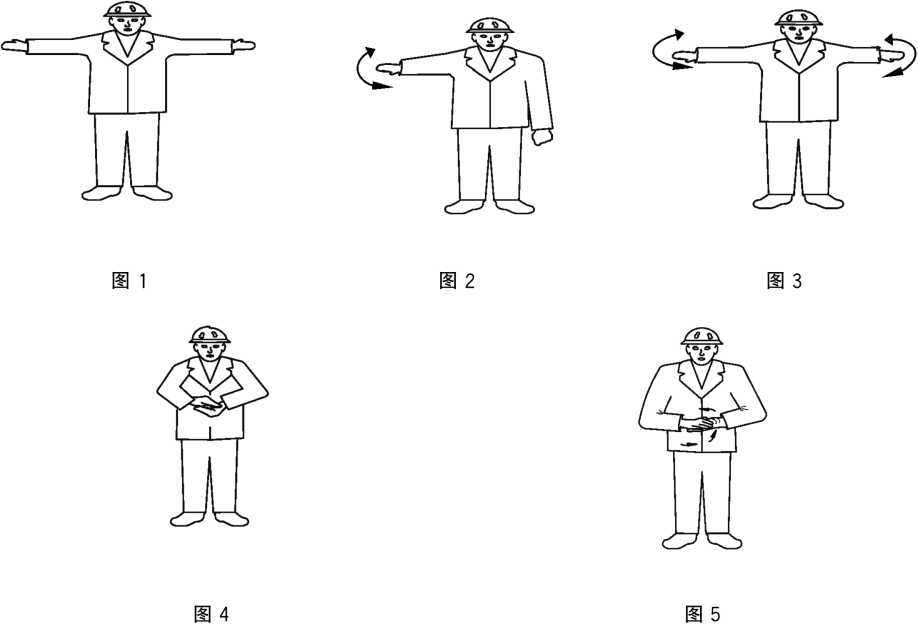

手心打开、朝上，水平伸直双臂。如图1所示。
4.2.2 停止（正常停止）
单只手臂，手心朝下，从胸前至一侧水平摆动手臂。如图2所示。
4.2.3紧急停止（快速停止）
两只手臂，手心朝下，从胸前至两侧水平摆动手臂。如图3所示。
4.2.4结束指令
胸前紧扣双手。如图4所示。
4.2.5平稳或精确的减速
掌心对扣，环形互搓，如图5所示。这个信号发出后应配合发出其他的手势信号。
4.3垂直运动
4.3.1指示垂直距离
将伸出的双臂保持在身体正前方，手心上下相对。如图6所示。
4.3.2匀速起升
一只手臂举过头顶，握紧拳头并向上伸出食指，连同前臂小幅地水平划圈。如图7所示。
4.3.3慢速起升
一只手给出起升信号，另外一只手的手心放在它的正上方。如图8所示。
4.3.4 匀速下降

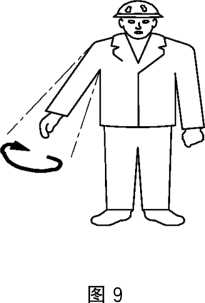

向下伸出一只手臂，离身体一段距离，握紧拳头并向下伸出食指，连同前臂小幅地水平划圈。如 图9所示。
4.3.5慢速下降
一只手给出下降信号，另外一只手的手心放在它的正下方。如图10所示。
图6
图10
4.4 水平运动
4.4.1指定方向的运行/回转

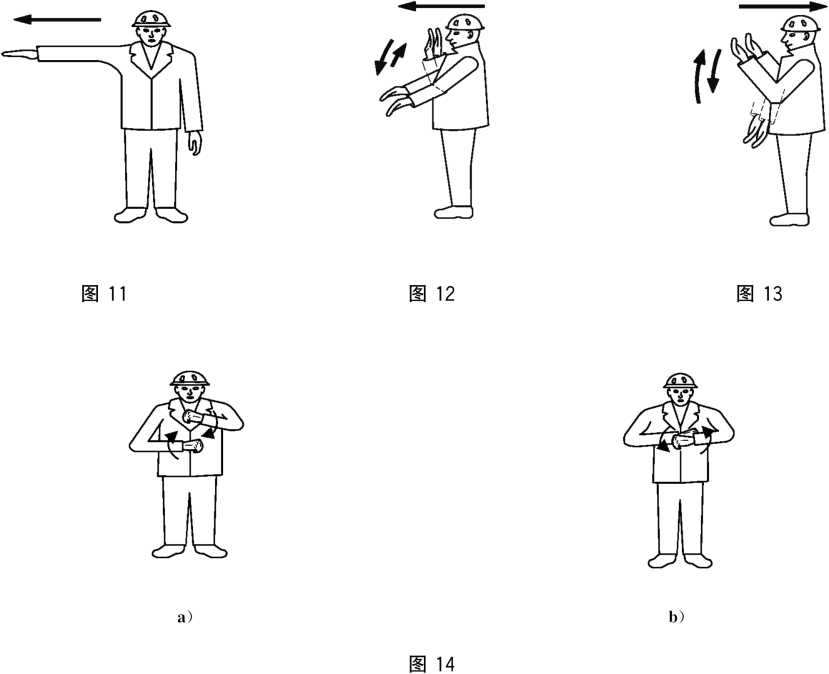

伸出手臂，指向运行方向，掌心向下。如图11所示。
4.4.2驶离指挥人员
双臂在身体两侧，前臂水平地伸向前方，打开双手，掌心向前，在水平位置和垂直位置之间，重复地
4.4.3驶向指挥人员
双臂在身体两侧，前臂保持在垂直方向，打开双手，掌心向上，重复地上下挥动前臂。如图13所示。
4.4.4两个履带的运行
在运行方向上，两个拳头在身前相互围绕旋转，向前如图14a）所示，或向后，如图14b）所示。
4.4.5单个履带的运行
举起一个拳头，指示一侧的履带紧锁。在身体前方垂直地旋转另外一只手的拳头，指示另外一侧的 履带运行。如图15所示。
4.4.6 指示水平距离
在身前水平伸出双臂，掌心相对。如图16所示。
4.4.7翻转（通过两个起重机或两个吊钩）
水平、平行地向前伸出两只手臂，按翻转方向旋转90°。如图17a）和图17b）所示。
注：足够的安全余量是每台起重机或吊钩能够承受瞬时偏载的保证。
a) b)
图17
4.5相关部件的运行
4.5.1主起升机构

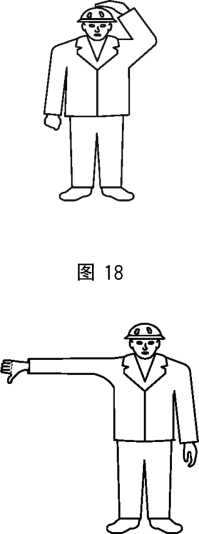

保持一只手在头顶，另一只手在身体一侧，如图18所示。在这个信号发出之后，任何其他手势信号 只用于指挥主起升机构。当起重机具有两套或以上主起升机构时，指挥人员可通过手指指示的方式来 明确数量。
4.5.2 副起升机构
垂直地举起一只手的前臂，握紧拳头，另外一只手托于这只手臂的肘部，如图19所示。在这个信号 发出后，任何其他手势信号只用于指挥副起升机构。
4.5.3臂架起升
水平地伸出手臂，并向上竖起拇指。如图20所示。
4.5.4臂架下降
水平地伸出手臂，并向下伸出拇指。如图21所示。
4.5.5臂架外伸或小车向外运行
伸出两只紧握拳头的双手在身前，伸出拇指，指向相背。如图22所示。
4.5.6臂架收回或小车向内运行
伸出两只紧握拳头的双手在身前，伸出拇指，指向相对。如图23所示。
4.5.7载荷下降时臂架起升
水平地伸出一只手臂，并向上竖起拇指。向下伸出另一只手臂，离身体一段距离，连同前臂小幅地 水平划圈。如图24所示。
4.5.8载荷起升时臂架下降
水平地伸出一只手臂，并向下伸出拇指。另一只手臂举过头顶，握紧拳头并向上伸出食指，连同前 臂小幅地水平划圈。如图25所示。
图19
图21
图25
附录 A
（资料性附录） 起重吊具的控制
起重吊具的手势信号可用于指示吊具的特殊功能。以下是抓斗开闭的手势信号:
a） 抓斗张开：双臂与肩平齐伸直，掌心向下。如图A.1所示。
b） 抓斗关闭：手臂在身体正前方成一环形，十指平行相对。如图A.2所示。
图A. 1
图A.2
