IeS 13.IOO C 68
GB 4053.2—2009
代替 GB 4053. 2—1993
Safety requirements for fixed Steel IadderS and PIatfOrm— Part 2 ： SteeI inclined IadderS
2009-03-31 发布
标准分享网WWW.bzfxw. com免费下载
2009-12-01 实施
—3 -A-
刖 舌
本部分除第3章外为强制性。
GB 4053≪固定式钢梯及平台安全要求》分为以下几个部分:
——GB 4053. 1
钢直梯；
钢斜梯；
工业防护栏杆及钢平台。
GB 4053. 2
——GB 4053. 3
本部分为GB 4053《固定式钢梯及平台安全要求》的第2部分。
本部分是对GB 4053. 2 1993（（固定式钢斜梯安全技术条件》的修订。
本部分与GB 4053. 2—1993相比主要变化如下：
——修改了对材料的要求；
―增加了钢斜梯倾角范围的规定及建议倾角；
—增加了踏步高与踏步宽组合关系的公式要求；
修改了部分设计载荷的规定,增加了扶手立柱及中间栏杆载荷的要求；
——修改了防锈及防腐蚀的要求；
——增加了防雷电保护接地要求；
--修改了梯高的规定；
- 修改了梯子内侧净宽度尺寸的要求；
增加了踏板前后深度尺寸要求及重叠尺寸的规定；
——增加了梯子上方空间的要求；
增加了踏板间距的规定；
ljɪi
修改了踏板防滑的要求，允许采用防滑突缘；
——增加了梯梁在梯子底部的结构要求；
—增加了设置梯子扶手的条件及形式的规定；
——修改了扶手髙度要求；
eə
——增加了扶手周围最小空间的要求；
——增加了扶手采用非圆形截面时的尺寸要求。
本部分由国家安全生产监督管理总局提出•
本部分由全国安全生产标准化技术委员会归口。
本部分负责起草单位：吉林省安全科学技术研究院、长春工业大学、长春工程学院。
本部分主要起草人：肖建民、郑凡颖、韩连英、曲生、孙伟（I
本部分所代替标准的历次版本发布情况为：
GB 4053. 2—1983；
GB 4053. 2—1993o
感谢网友小淘气提供该资料
1范围
本部分规定了固定式钢斜梯的次计、制造和安装方面的基委 本部分适用于工业企业内工作森所中使用的固定式钢斜梯（
安全要求。
免有标准规定的除外）。
2规范性引用文件
下列文件中的条尊 其随后所有的修改% 的各方研究是否可徇
GB 4053. 3 ⅛⅛j
GB 50057 L
GB 50205 :細结*J工程施I质量验收规范
尹T4O53的本部分的引用而成为本部
爲误的内容）或修H版均不适甩丑部分;勢而,鼓，励根据本部分达成协议 S牛的最新版本■凡是不注Fl期的引用文件1其最蠢版本适用于本部分。
条款
'钢梯及平台安全要求
3术语和定义
下列术语
适用于本部:分
:□定式钢
永久性安
物或设备上，与水平面成30°〜75：
角的踏
钢梯（见
3.2
梯梁（梯框）\ 用来安装踏板'
踏板 tread （step）
供使用者上下梯时
子水平构件,其前后深度不小
踏步高 rise
相邻两踏板间的垂直距离。
3.5
踏步宽 going
相邻两踏板突缘间的水平距离。
3.6
内侧净宽度
inside CIear Width
两梯梁内侧平行于踏板测量的距离，简称梯宽。
3.7
梯段高度
height Of the Iadder
梯梁上端基准面与下端基准面间的垂直距离，简称梯高。
3.8
扶手（系统）handrail （ SyStem）
安装在斜梯外侧边缘保护人员安全的阻挡型框架结构。当其作为斜梯扶手系统部件名称时，是由 使用者手握作为支撑并与梯段倾角线平行的扶手系统构件。
3.9
倾角 angle Of PitCh
两梯梁中心线所在平面与水平面的夹角。

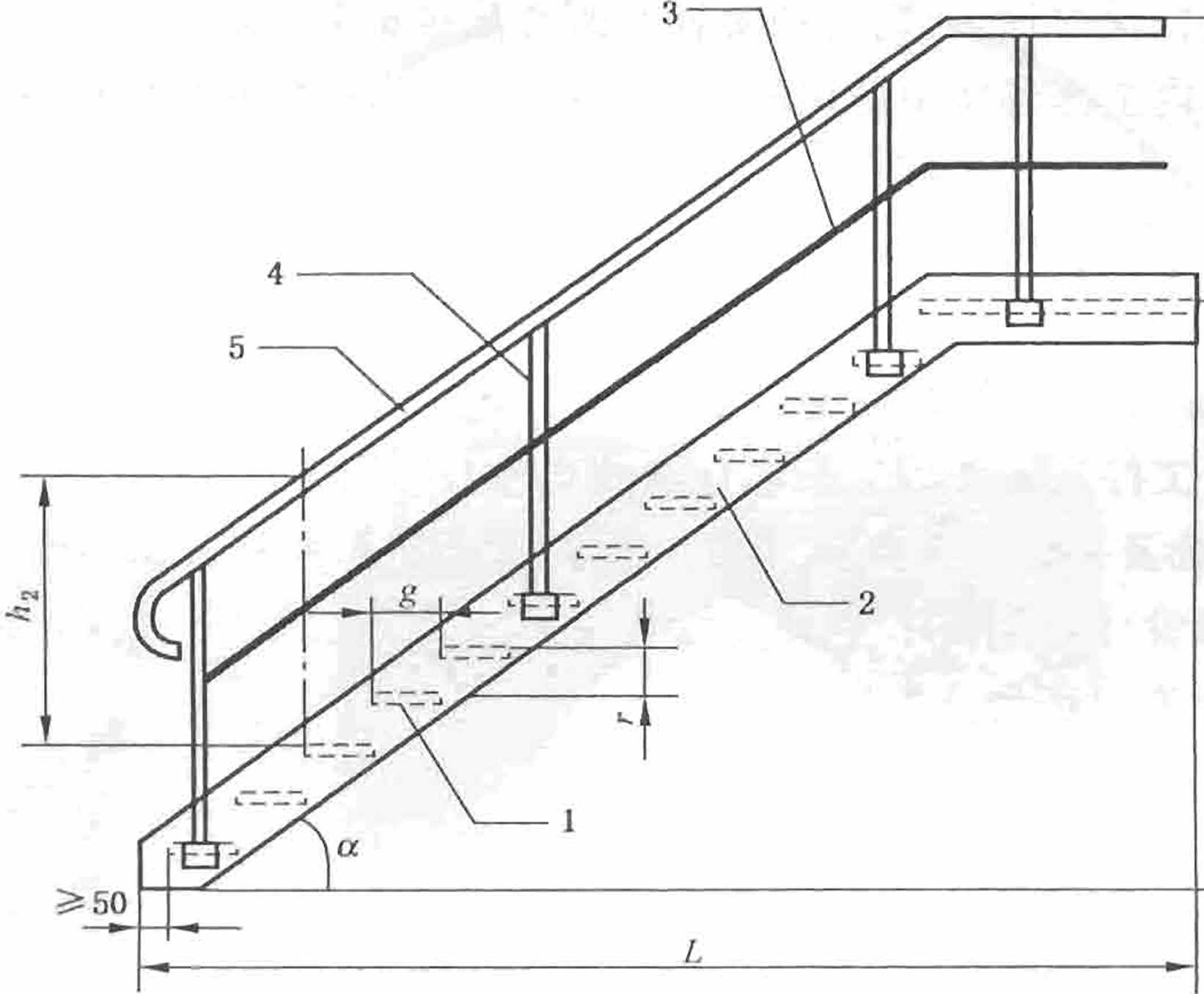

单位为亳米
1— 一踏板；
2— —梯梁；
3— -中间栏杆;
4— —立柱；
5---扶手；
H 梯高；
L——梯跨；
ʌɪ——栏杆高；
先2 扶手高；
«—梯子倾角；
7——踏步高；
g 踏步宽α
固定式钢斜梯示意图
4 —般要求
4. 1材料
钢斜梯釆用钢材的力学性能应不低于Q235-B,并具有碳含量合格保证。
4.2钢斜梯倾角
4. 2. 1固定式钢斜梯与水平面的倾角应在30°〜75°范围内，优选倾角为30°~35oo偶尔性进入的最大 倾角宜为42°O经常性双向通行的最大倾角宜为38°O
4.2.2在同一梯段内，踏步高与踏步宽的组合应保持一致。踏步高与踏步宽的组合应符合式（1）的 要求：
550 ≤ g + 2r ≤ 700
..............................(1 )
式中:
g 踏步宽,单位为毫米(mm)；
r- 踏步高，单位为毫米(mm) O
4.2.3
常用的钢斜梯倾角与对应的踏步高
厂、踏步宽g组合(g+2r=600)示例见表1,其他倾角可按线
性插值法确定。
4. 2. 4常用钢斜梯倾角和高跨比(H : L)示例见表2。
表1踏步高，、踏步宽g尺寸常用组合(g + 2r = 600)
|
倾角√(o) |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
|
r∕πιm |
160 |
175 |
185 |
200 |
210 |
225 |
235 |
245 |
255 |
265 |
|
g/mm |
280 |
250 |
230 |
200 |
180 |
150 |
130 |
110 |
90 |
70 |
表2常用钢斜梯倾角和高跨比
|
倾角。/(°) |
45 |
51 |
55 |
59 |
73 |
|
高跨比 H : L |
1 ： 1 |
1 = 0. 8 |
1 ≡ 0. 7 |
1 ≡ 0. 6 |
1 ： 0. 3 |
4. 3设计载荷
4. 3. 1固定式钢斜梯设计载荷应按实际使用要求确定，但应不小于本部分规定的数值。
4. 3. 2固定式钢斜梯应能承受5倍预定活载荷标准值,并不应小于施加在任何点的4. 4 kN集中载荷。 钢斜梯水平投影面上的均布活载荷标准值应不小于3.5 kN∕m2 O
4. 3. 3踏板中点集中活载荷应不小于1. 5 kN,在梯子内侧宽度上均布载荷不小于2. 2 kN∕mo
4.3.4斜梯扶手应能承受在除了向上的任何方向施加的不小于890 N集中载荷，在相邻立柱间的最大 挠曲变形应不大于跨度的1/25Oa中间栏杆应能承受在中点圆周上施加的不小于700 N水平集中载 荷，最大挠曲变形不大于75 mmO端部或末端立柱应能承受在立柱顶部施加的任何方向上890 N的集 中载荷。以上载荷不进行叠加。
4.4制造安装
4.4. 1钢斜梯应釆用焊接连接，焊接要求应符合GB 50205的规定。釆用其他方式连接时，连接强度 应不低于焊接。安装后的梯子不应有歪斜、扭曲、变形及其他缺陷。
4.4. 2制造安装工艺应确保梯子及其所有构件的表面光滑、无锐边、尖角、毛刺或其他可能对梯子使用 者造成伤害或妨碍其通过的外部缺陷。
4. 4. 3钢斜梯与附在设备上的平台梁相连接时,连接处宜釆用开长圆孔的螺栓连接。
4.5防锈及防腐蚀
[≡i
4.5. 1固定式钢斜梯的设计应使其积留湿气最小，以减少梯子的锈蚀和腐蚀。
4.5.2根据钢斜梯使用场合及环境条件,应对梯子进行合适的防锈及防腐涂装。
4. 5. 3钢斜梯安装后，应对其至少涂一层底漆和一层(或多层)面漆或釆用等效的防锈防腐涂装。
4.6接地
在室外安装的钢斜梯和连接部分的防雷电保护，连接和接地附件应符合GB 50057的要求。
5结构要求
5. 1梯高
5. I- 1梯高宜不大于5 m,大于5 m时宜设梯间平台(休息平台)，分段设梯。
5. 1.2单梯段的梯高应不大于6 m,梯级数宜不大于16。
5.2内侧净宽度
5.2. 1斜梯内侧净宽度单向通行的净宽度宜为600 mm,经常性单向通行及偶尔双向通行净宽度宜为 800 mm,经常性双向通行净宽度宜为1 000 mmO
5. 2. 2 斜梯内侧净宽度应不小于450 mm,宜不大于1 100 mmO
5.3踏板
5.3. 1 踏板的前后深度应不小于80 mm,相邻两踏板的前后方向重叠应不小于10 mm,不大于 35 mmQ
5. 3. 2在同一梯段所有踏板间距应相同。踏板间距宜为225 mm〜255 mmcj
5. 3. 3顶部踏板的上表面应与平台平面一致，踏板与平台间应无空隙。
5. 3.4踏板应釆用防滑材料或至少有不小于25 mm宽的防滑突缘。应采用厚度不小于4 mm的花纹 钢板，或经防滑处理的普通钢板，或釆用由25 mm×4 mm扁钢和小角钢组焊成的格板或其他等效的 结构。
5.4梯梁
梯梁应有足够的刚度以使结构横向挠曲变形最小，并由底部踏板的突缘向前突出不小于50 mm （见图1） O
5.5梯子通行空间
5.5. 1在斜梯使用者上方，由踏板突缘前端到上方障碍物沿梯梁中心线垂直方向测量距离应不小于
1 200 mmO
5.5.2在斜梯使用者上方，由踏板突缘前端到上方障碍物的垂直距离应不小于2 000 mmo
5.6扶手
5. 6. 1
5.6.2
5.6.3
5.6.4
5.6.5
5.6.6
上表面垂直测量应不小于860 mm,不大于960 mmo
5. 6. 7斜梯敞开边的扶手高度应不低于GB 4053. 3中规定的栏杆高度。
5.6.8扶手应沿着其整个长度方向上连续可抓握。在扶手外表面与周围其它物体间的距离应不小于 60 InmO
5.6.9扶手宜为外径30 mm〜50 mm,壁厚不小于2.5 mm的圆形管材。对于非圆形截面的扶手，其 周长应为100 mm~160 mmO非圆形截面外接圆直径应不大于57 Inrn,所有边缘应为圆弧形，圆角半径 不小于3 rπmo
5. 6. 10 支撑扶手的立柱宜采用截面不小于40 mmX40 mmX4 mm角钢或外径为30 mm〜50 mm的 管材。从第一级踏板开始设置，间距不宜大于1 OOO mmO中间栏杆釆用直径不小于16 mm圆钢或 30 mmX 4 mm扁钢，固定在立柱中部。
梯宽不大于1
梯宽不大于1
梯宽不大于1
100
100
100
mm两侧封闭的斜梯，应至少一侧有扶手，宜设在下梯方向的右侧。
mm 一侧敞开的斜梯，应至少在敞开一侧装有梯子扶手。
mm两边敞开的斜梯，应在两侧均安装梯子扶手。
但不大于2 200 mm的斜梯，无论是否封闭，均应在两侧安装扶手。 mm的斜梯，除在两侧安装扶手外,在梯子宽度的中线处应设置中间栏杆。
梯宽大于1 100 mm
梯宽大于2 200
梯子扶手中心线应与梯子的倾角线平行。梯子封闭边扶手的高度由踏板突缘上表面到扶手的 mm,不大于960
IaI
