CB 3451 -92

船用柴油机曲轴箱防爆门

1 992-03-07 发布                            1 992-1 0-01 实施

中国船舶工业总公司发布

中华人民共和国船舶行业标准

CB 3451-92

分类号：U 46

船用柴油机曲轴箱防爆门

1主题内容与适用范围

本标准规定了钢带阻焰器式柴油机曲轴箱防爆门（简称防爆门）的分类、技术要求、试验方法和检验 规则等。

本标准适用于气紅直径不小于200 mm的柴油机曲轴箱,也适用于箱体的总容积超过0. 6 m3的齿 轮箱、凸轮轴箱和链传动箱等。

2术语

2-1开启压力

阀盘开始升起,曲轴箱内油气排岀瞬间作用在阀盘上的压力。

2.2防爆门通径

装在曲轴箱上的通孔直径。。。

防爆门完全开启时的最小通流面积。

2.4阻焰器

曲轴箱内油气爆燃时,能使冲出的火焰降温、降压、阻焰和灭火的装置。

3产品分类

3.1防爆门结构见图1。

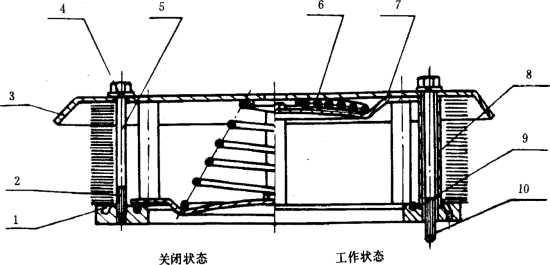

图1防爆门结构

1一阀座;2一阻焰器;3一阀盘;4一垫圈；5一螺栓;6一弹簧;

7一阀盘;8—定距套;9—密封圈;10—连接螺栓


表1防爆门型号与基本参数

型 号

逋径DQ mm

开启压力,MPa

通流面积F

Cm2

每个防爆门所允许的 曲轴箱最大容积V m3

PI

P2

FBDIO6

106

0. 005-0. 01

0. 011-0. 02

88.25

0. 77

FBDll 8

118

0. 005〜0. 01

0. 011-0. 02

109. 36

0. 95

FBDIeO

160

0. 005〜0. 01

0. Oll〜0. 02

201.06

1.75

FBD212

212

0. 005〜0. 01

Oi OlI-Oi 02

352.99

3. 07

FBD250

250

0.005—0. 01

0. 011-0. 0.2

490. 87

4.27

FBD325

325

0. 005 〜0. 01

0.011〜0. 02

829.58

7.21

FBD400

400

0.005 〜0.01

0. 011~0. 02

1 256. 64

10. 93

FBD462

462

0. 005—0.01

0. Ol1-0. 02

1 676.39

14.58 ,

FBD540

540

0. 005-0.01

0.011-0. 02

2 290. 22

19.91

FBD615

615

0. 005~0. 01

0,011-0. 02

2 970. 57

25.83

FBD705

705

0. 005-0. 01

0. 011~0. 02

3 903. 63

33.94

3.3防爆门结构尺寸与安装尺寸见图2和表2。

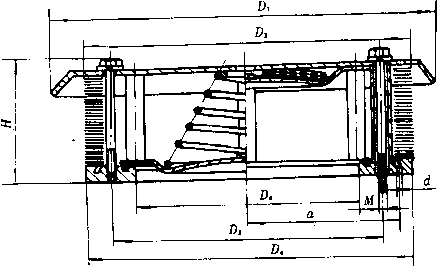

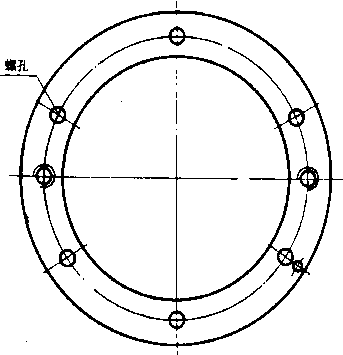

图2防爆门结构尺寸

表2防爆门结构尺寸

型 号

外形尺寸

回油孔尺寸

阻焰器尺寸

安,装尺寸

Dl

H

Di

a

d

D2

带宽

波纹高

螺栓数

M

D3

FBD 106

275

62

180

85

8

245

40

2

4

M 10

145

FBD 118

300

68

210

98

8

270

40

2

6

M 10

170

FBD 160

345

86

256

115

8

303

40

2

6

M 10

203

FBD 212

400

91

310

142

8

358

40

2

6

M 12

255

FBD 250

468

142

365

170

10

405

40

• 2

6

M12

302

FBD 325

580

150

445

214

10

498

40

2

6

M 16

390

FBD 400

.670

167

520

251

10

574

40

2

8

M 16

465

FBD 462

750

207

600

287

10

642

40

2

8

M lβ

530

FBD 540

880

222

710

335

10

727

40

2

12

M lβ

615

FBD 615

1 OOO

240

800

378

10

813

40

2

12

M 16

700

FBD 705

1 200

272

900

425

10

908

40

2

12

M 16

795

3.4标记示例:

通径400 mm,开启压力0. 007 MPa的钢带阻焰式防爆门： 防爆门 FBD400∕)1 CB 3451—92

4技术要求

4.1防爆门通流面积选择,应按中华人民共和国《钢质海船入级与建造规范》之规定。

4- 2防爆门的开启压力按产品图纸规定,但压力不大于0. 02 MPaO

4. 3防爆门的密封性能,要求压力不小于0. 003 MPa,不允许有泄漏.

4.5曲轴箱爆燃时,工作人员距防爆门0.5m处,不被烧伤。

4.6阀盘。

4.6.1阀盘采用韧性材料(如低碳钢)制造。

4.6.2阀盘应惯性小,保证迅速开、闭,工作灵敏。

4∙6∙3阀盘为冲压件,要求阀盘与密封圈的接触面平整、光洁和不挠曲，以保证密封。

4.7弹簧。

4- 7.1弹簧用弹簧钢材(如60Si2MnA)制造。表面应光洁、无斑痕,不得有裂纹、夹杂及影响强度的缺 陷。

4-7.2弹簧釆用圆锥弹簧。要求当曲轴箱内压力升高时能迅速开启,保证阀盘有足够大的开启高度;当 压力降低时能迅速关闭，防止新鲜空气进入曲轴箱,引起二次爆燃。

4∙ 7.3成品应按特性图检验变形与相应负荷,允许负荷偏差为±10%。

4.7.4弹簧检验合格后,应进行表面防锈处理。

4.8阻焰器。

3

4. 8∙ 1阻焰器应由厚0. 5 mm,宽40 mm塑性金属带材（如低碳钢08F）绕制成连续的波纹圈。

4- 8.2阻焰器的圈数,应保证通流面积不小于防爆门通径的截面积。

4.8.3总装时钢带阻焰器各圈径向尺寸应整齐。

4-9密封圈。

4.9.2密封圈的表面应光洁、无飞边。

4.10防爆门阀盘为冲压件,要求表面光洁、平整,内外表面应经防锈处理。

5试验方法与检验规则

5.1岀厂前,每个防爆门应做开启压力和密封性压力试验,试验在压力容器上进行,工质为气体。试验 压力应符合4. 2和4. 3条中规定。

5.3防爆门出厂,必须附有质量检验部门签发的合格证书和船检证书。

6标记、包装、运输和贮存

6.2防爆门必须进行防潮包装。

6.3每只防爆门必须装入木框并固定,防止擦伤和碰伤。

6.4防爆门必须贮存在干燥的库房内。

附加说明：

本标准由中国船舶工业总公司603所提出。

本标准由全国船用标准化技术委员会船用柴油机分技术委员会归口。

本标准由中国船舶工业总公司第七研究院711所负责起草。

本标准主要起草人张金菊、李福兴。
