中华人民共和国工业和信息化部

公 告

工科〔2009〕第27号

工业和信息化部批准《钢制机械搅拌容器技术条件》等89项化工 行业标准（标准编号、名称、主要内容及起始实施日期见附件），现予公 布。

以上化工行业产品标准由化工出版社出版，化工工程建设标准由 中国计划出版社出版。

附件：19项化工工程建设行业标准编号、名称及起始实施日期

中华人民共和国工业和信息化部

二。。九年二月五日

附件:

19项化工工程建设行业标准编号、名称及起始实施日期

序号

标准编号

标准名称

被代替标准编号

起始实施日期

71

HG/T 20592—2009

钢制管法兰（PN系列）

HG 20592〜20605—1997

2009-07-01

72

HG/T 20606—2009

钢制管法兰用非金属平垫 片（PN系列）

HG 20606—1997    ~

HG 20608—1997

2009-07-01

73

HG/T 20607—2009

钢制管法兰用聚四氟乙烯 包覆垫片（PN系列）

HG 20607—1997

2009-07-01

74

HG/T 20609—2009

钢制管法兰用金属包覆垫 片（PN系列）

HG 20609—1997

2009-07-01

75

HG/T 20610—2009

专制管法兰用缠绕式垫片

（PN系列）

HG 20610—1997

2009-07-01

76

HG/T 20611—2009

钢制管法兰用具有覆盖层 的齿形组合垫（PN系列）

HG 20611—1997

2009-07-01

77

HG/T 20612—2009

「嗣制管法兰用金属环形垫

（PN系列）

HG 20612—1997

2009-07-01

78

HG/T 20613—2009

钢制管法兰用紧固件（PN 系列）

HG 20613—1997

2009-07-01

79

HG/T 20614—2009

钢制管法兰、垫片、紧固件 选配规定（PN系列）

HG 20614—1997

2009-07-01

80

HG/T 20615—2009

钢制管法兰（CIaSS系列）

HG 20615〜20622—1997

HG 20624〜20626-L997

2009-07-01

81

HG/T 20623—2009

大直径钢制管法兰（CIaSS

系列）____________

HG 20623—1997

2009-07-01

82

HG/T 20627—2009

福制管法兰用非金属平垫

片（CIaSS系列）_________

HG 20627—1997

HG 20629—1997______

2009-07-01

83

HG/T 20628—2009

钢制管法兰用聚四氟乙烯 包覆垫片（CIaSS系列）

HG 20628—1997

2009-07-01

84

HG/T 20630—2009

钢制管法兰用金属包覆垫

片（ClaSS系列）__________

HG 20630—1997

2009-07-01

85

HG/T 20631 — 2009

钢制管法兰用缠绕式垫片

（ClaSS 系列）____________

HG 20631—1997

2009-07-01

86

HG/T 20632—2009

钢制管法兰用具有覆盖层 的齿形组合垫（CIaSS系列）

HG 20632—1997

2009-07-01

87

HG/T 20633-2009

钢制管法兰用金属兩形垫

（CIaSS系列）____________

HG 20633—1997

2009-07-01

88

HG/T 20634—2009

钢制管^⅛兰用紧固件

（CIaSS系列）____________

HG 20634—1997

2009-07-01

89

HG/T 20635-2009

「雨制管法兰、垫片、紧固件 选配规定（CIaSS系列）

HG 20635—1997

2009-07τ01

前言

PN系列（欧洲体系）

HG/T 20592—2009 钢制管法兰（PN 系列）

HG/T 20606—2009 钢制管法兰用非金属平垫片（PN系列）

HG/T 20607—2009钢制管法兰用聚四氟乙烯包覆垫片（PN系列）

HG/T 20609—2009钢制管法兰用金属包覆垫片（PN系列）

HG/T 20610—2009 钢制管法兰用缠绕式垫片（PN系列）

HG/T 20611-2009钢制管法兰用具有覆盖层的齿形组合垫（PN系列）

HG/T 20612—2009 钢制管法兰用金属环形垫（PN系列）

HG/T 20613—2009 钢制管法兰用紧固件（PN系列）

HG/T 20614—2009钢制G法兰、垫片、紧固件选配规定（PN系列）

ClaSS系列（美洲体系）

HG/T 20615—2009 钢制管法兰（CIaSS 系列）

HG/T 20623—2009 大直径钢制管法兰（ClaSS系列）

HG/T 20627—2009 钢制管法兰用非金属平垫片（CIaSS系列）

HG/T 20628—2009钢制管法兰用聚四氟乙烯包覆垫片（CIaSS系列）

HG/T 20630—2009钢制管法兰用金属包覆垫片（ClaSS系列）

HG/T 20631—2009钢制管法兰用缠绕式垫片（CIaSS系列）

HG/T 20632-2009钢制管法兰用具有覆盖层的齿形组合垫（CIaSS系列）

HG/T 20633—2009钢制管法兰用金属环形垫（CIaSS系列）

HG/T 20634—2009 钢制管法兰用紧固件（CIaSS系列）

HG/T 20635—2009钢制管法兰、垫片、紧固件选配规定（CIaSS系列）

本标准用词说明

编制说明 本系列标准根据国家发展和改革委员会（发改办工业[2007]1415号文）和中国石油和化学工业 协会（中石化协科发[2007]144号文）的要求，由中国石油和化工勘察设计协会组织全国化工设备设 计技术中心站编制。

本系列标准自实施之日起代替HG 20592〜20635—1997《钢制管法兰、垫片、紧固件》。

本系列标准是对HG 20592〜20635—1997《钢制管法兰、垫片、紧固件》系列标准的修订。

本系列标准主要参照ENIO92-112002≪法兰及其连接件管道、阀门、管件和附件用圆盘法兰, PN标识一第1篇：钢制法兰RASME B16. 5-2003«管法兰和法兰管件》等国外先进标准,并结合国 内实际情况修订而成,包括了国际通用的两大管法兰、垫片和紧固件标准系列：PN系列（欧洲体系） 和CIaSS系列（美洲体系）。

HG/T 20592〜20614—2009属PN系列（欧洲体系）管法兰、垫片、紧固件标准。HG/T 20592— 2009 代替 HG 20592 〜20605—1997 ；HG/T 20606—2009 代替 HG 20606—1997 和 HG 20608— 19975HG∕T 20607—2009 代替 HG 20607—1997lHG∕T 20609—2009 代替 HG 20609—1997；HG/ T 20610—2009 代替 HG 20610—1997；HG/T 20611—2009 代替 HG 20611—1997； HG/T 20612— 2009 代替 HG 20612—1997；HG/T 20613—2009 代替 HG 20613—1997；HG/T 20614—2009 代替 HG 20614—19970新修订的标准和1997版相比，主要变化如下：

——对HG 20592〜20605—1997内容进行了整合，合并为HG/T 20592—2009«钢制管法兰 （PN系列）》,并补充了石油化工行业经常使用的PN系列的钢制孔板管法兰和钢制夹套管 法兰结构型式；

——HG/T 20592-2009«钢制管法兰（PN系列）》中取消了公称压力PN250,以及相应的适用 钢管外径系列；

——修订密封面尺寸,适当调整结构尺寸；

——对法兰密封面的表面粗糙度进行了修订；

——调整板式平焊法兰的压力等级范围，PNO. 25〜PN40；

——对管法兰用材料分组和材料种类进行了调整,增加了材料品种；

——修订了压力-温度等级表；

——增强柔性石墨板垫片列入HG/T 20606—2009中，取消HG 20608—1997；

——对垫片材料进行了调整，增加了材料品种；

——对垫片材料性能规定进行了补充；

——对紧固件材料按强度进行分类,补充了管法兰用紧固件材料的种类；

——对管法兰用紧固件长度进行了修订；

——增加了管法兰紧固件用垫圈以及绝缘法兰连接用紧固件；

——对管法兰、垫片、紧固件的选配规定以及使用条件进行了补充。

HG/T 20615〜20635—2009属CIaSS系列（美洲体系）管法兰、垫片、紧固件标准。HG/T 20615—2009 代替 HG 20615〜20622—1997 和 HG 20624—20626-1997 ； HG/T 20623—2009 代替 HG 20623—1997jHG∕T 20627—2009 代替 HG 20627—1997 和 HG 20629—1997； HG/T 20628— 2009 代替 HG 20628—1997； HG/T 20630—2009 代替 HG 20630—1997； HG/T 20631—2009 代替 HG 20631—1997； HG/T 20632—2009 代替 HG 20632—1997； HG/T 20633—2009 代替 HG 20633—1997； HG/T 20634—2009 代替 HG 20634—1997； HG/T 20635—2009 代替 HG 20635— 1997o新修订的标准和1997版相比，主要变化如下：

——对原HG 20615〜20622—1997和HG 20624〜20626—1997内容进行了整合，合并为HG/ T 20615—2009≪钢制管法兰（ClaSS系列）》,并补充了石油化工行业经常使用的CIaSS系列 的钢制孔板管法兰和钢制夹套管法兰结构型式；

——补充长高颈法兰以及A系列大直径管法兰型式；

——对法兰密封面的表面粗糙度进行了修订；

——对管法兰用材料分组和材料种类进行了调整,增加了材料品种；

——修订了压力-温度等级表；

——HG/T 20623《大直径钢制管法兰（CIaSS系列）》中增加了大直径管法兰的A尺寸系列， ClaSSI50—900,DN65O—1500；

——增强柔性石墨板垫片列入HG/T 20627—2009中，取消HG 20629—1997；

——对垫片材料进行了调整,增加了材料品种；

——对垫片型式以及材料性能要求进行了补充；

——对紧固件材料按强度进行分类,补充了管法兰用紧固件材料的种类；

——对管法兰用紧固件长度进行了修订；

——增加了管法兰紧固件用垫圈以及绝缘法兰连接用紧固件；

——对管法兰、垫片、紧固件的选配规定以及使用条件进行了补充。

本标准由中国石油和化学工业协会提出并归口 O

本标准技术内容的解释由全国化工设备设计技术中心站负责[地址：上海市延安西路376弄22 号（永兴商务楼）10楼，邮编:200040,电话≡021-32140328]o

本标准主编单位及主要起草人:

主编单位:全国化工设备设计技术中心站

参编单位：中国石化集团上海工程有限公司

全国锅炉压力容器标准化技术委员会压力管道分技术委员会

华东理工大学

上海工程化学设计院

主要起草人:蔡暖姝应道宴蔡仁良刘宝中康美琴施雪峰陈伟

中华人民共和国化工行业标准

HG/T 20615—2009

代替 HG 20615〜20622—1997、HG 20624—20626—1997

制管法

（ClaSS 系列）

Steel PiPe flanges (ClaSS designated)

2009-02-05 发布

2009-07-01 实施


中华人民共和国H业和信息化部发布

2规范性引用文件

3法兰类型和法兰密封面

3.1 法兰类型

3. 2 法兰密封面

4  材    料

5法兰用垫片及紧固件

6法兰接头选配

7压力-温度额定值

8.1管法兰连接尺寸

8.2管法兰结构尺寸............................................................:

8.3管法兰颈部...........

8.4 管螺纹

12检验和验收

附录A（规范性附录）钢制孔板法兰

附录B（资料性附录）钢制夹套法兰

附录C（资料性附录）带颈对焊管法兰的内径尺寸

附录D（资料性附录）可配合使用的管法兰标准

附录E（资料性附录）管法兰的近似质量

附录F（资料性附录）环连接面法兰间近似距离...

1总 则

1.0. 1本标准规定了钢制管法兰(CIaSS系列)的公称尺寸、公称压力、材料、压力-温度额定值、法兰 类型和尺寸、密封面、公差及标记。

1.0.2 本标准适用于公称压力ClaSSl50(PN20)~CIaSS2500(PN420)的钢制管法兰和法兰盖。法 兰公称压力等级采用CIaSS表示，包括下列六个等级:ClaSSI50, CIaSS300, ClaSS600, CIaSS900, ClaSSI500(CIaSS2500o

表1.0.2法兰的公称圧力等级对照表

Class

PN

ClaSS

PN

Classl50

PN20

ClaSS900

PN150

ClaSS300

PN50

Classl500

PN26O

CIaSS600

PNllO

ClaSS2500

PN420

1.0.3本标准适用的钢管公称尺寸DN和钢管外径按表1.0. 3的规定。

表1.0.3 公称尺寸和钢管外径                 (mm)

公称尺寸

DN

15

20

25

32

40

50

65

80

100

NPS

¼

¾

1

1¼

1½

2

2⅛

3

4

钢管外径

2L3

26.9

33.7

42. 4

48.3

60, 3

76. 1

88.9

114.3

公称尺寸

DN

125

150

200

250

300 “

350

400

450

500

600

NPS

5

6

8

10

12

14

16

18

20

24

钢管外径

139.7

168.3

219.1

273,0

323.9

355.6

406,4

457

508

610

1. 0. 4本标准也适用于采用法兰作为连接形式的阀门、泵、化工机械、管路附件和设备零部件。

1.0.5本标准不包括特殊流体工况下材料的选择原则。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所 有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各 方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件,其最新版本适用于本标准。

《管道元件DN（公称尺寸）的定义和选用》GB/T 1047

《钢制压力容器»GB 150

《紧固件通孔及沉孔））GB∕T 152. 1〜152. 4

《碳素结构钢》GB/T 700

《优质碳素结构钢热轧厚钢板和宽钢带》GB/T 711

《锅炉和压力容器用钢板》GB 713

《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB/T 3274

《低温压力容器用低合金钢钢板》GB 3531

《不锈钢热轧钢板和钢带》GB/T 4237

《55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹》GB/T 7306. 2

《通用阀门碳素钢锻件技术条件》GB/T 12228

《通用阀门碳素钢铸件技术条件》GB/T 12229

《通用阀门不锈钢铸件技术条件））GB∕T 12230

《60°密封管螺纹》GB/T 12716

《承压钢铸件》GB/T 16253

《化工配管用无缝及焊接钢管尺寸选用系列》HG/T 20553

《钢制管法兰用非金属平垫片（CIaSS系列）》HG/T 20627

《钢制管法兰用聚四氟乙烯包覆垫片（CIaSS系列）》HG/T 20628

《钢制管法兰用金属包覆垫片（ClaSS系列）》HG/T 20630

《钢制管法兰用缠绕式垫片（CIaSS系列）》HG/T 20631

《钢制管法兰用具有覆盖层的齿形组合垫（CIaSS系列）HG∕T 20632

《钢制管法兰用金属环形垫（CIaSS系列）》HG/T 20633

《钢制管法兰用紧固件（CIaSS系列）》HG/T 20634

《钢制管法兰、垫片、紧固件选配规定（CIa睛系列）》HG/T 20635

《压力容器用碳素钢和低合金钢锻件》JB 4726 '

《低温压力容器用低合金钢锻件》JB 4727

《压力容器用不锈钢锻件》JB 4728

《承压设备无损检测》JB/T 4730

《电站阀门铸钢件技术条件MB/T 5263

《阀门用低温钢铸件技术条件MB/T 7248

3法兰类型和法兰密封面

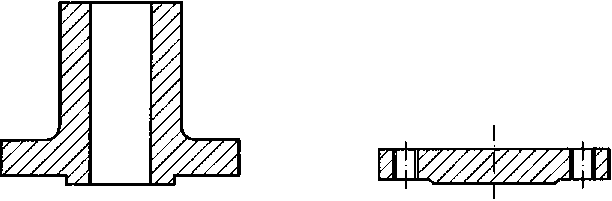

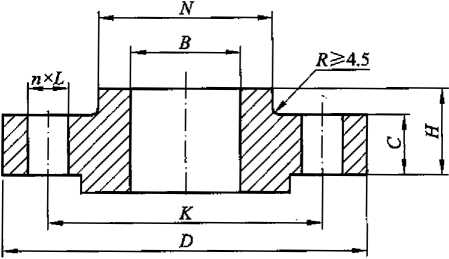

3.1法兰类型

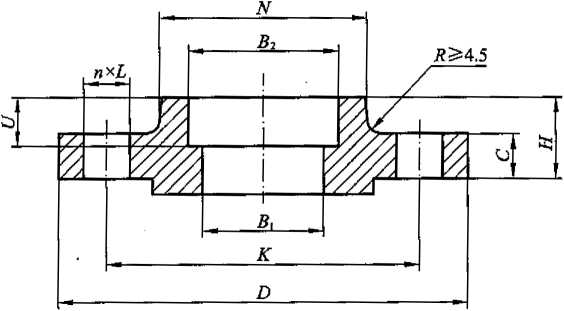

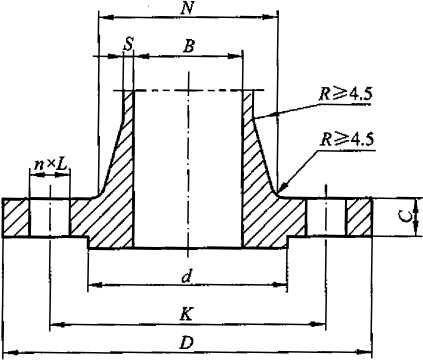

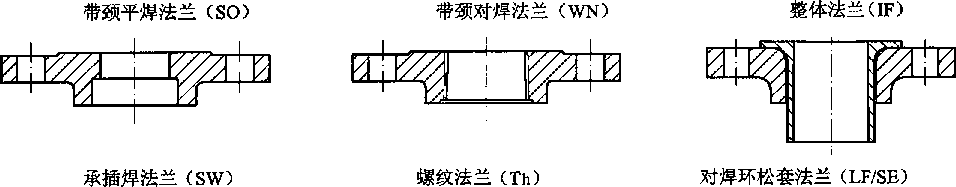

3. 1. 1法兰类型及其代号按图3. 1.1和表3. 1. 1的规定。法兰类型包括;带颈平焊法兰、带颈对焊 法兰、整体法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、长高颈法兰和法兰盖。

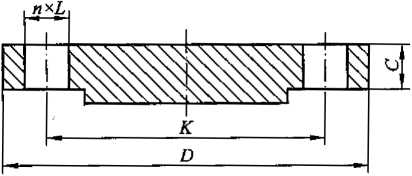

长高颈法兰(LMN)               法兰盖(BL)


图3.1.1法兰类型

表3.1.1法兰类型代号

法兰类型代号

法兰类型

法兰类型代号___

_____法兰类型_____

So

带颈平焊法兰

SW

____承插焊法兰

WN

带颈对焊法兰

Th

_____螺绞法兰_____

LWN

长高颈法兰

.LF/SE

对焊环松套法兰

IF

____整体法兰

BL

.............. 法兰盖_____

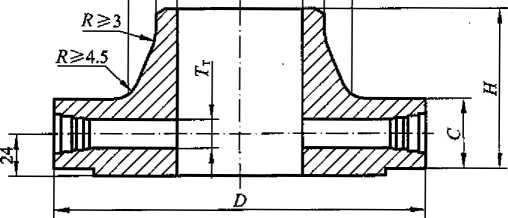

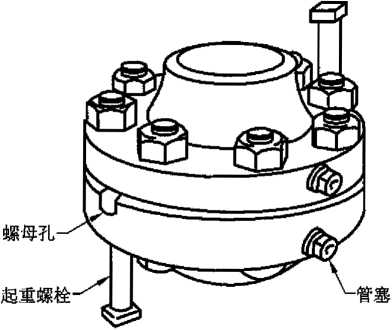

3.1.2用于流量的孔板法兰按本标准附录A的规定。

3. 1.4各种法兰类型适用的公称尺寸和公称压力按表3. 1.4的规定。

表3.1-4管法兰类型和适用范围

法兰类型

带颈平焊法兰(So)

带颈对焊法兰(WN)和长高颈法兰(LWN)

整体法兰(IF)

公称尺寸

公称压力CIaSSCPN)

DN

NPS

150

(20)

300 (50)

600 (UO)

900 (150)

1500

(260)

150

(20)

300 (50)

600 ⑴。)

900

(150)

1500 ¢260)

2500

(420)

150

(20)

300 (50)

600

⑴0)

900

(150)

1500 ¢260)

2500

(420)

15

½

X

X

×

X

X

×

X

X

×

X

X

X

X

X

×

X

X

20

%

×

X

X

X

×

X

×

X

×

X

X

×

×

X

×

X

. X

25

1

X

X

X

X

×

X

×

×

×

X

X

X

X

×

×

X

X

32

1¼

×

X

×

×

X

X

X

×

X

X

×

×

X

×

×

X

X

40

1½

X

X

×

X

X

X

X

X

X

X

X

X

X

×

X

X

×

50

2

X

X

X

X

×

X

×

×

×

X

X

X

×

×

×

×

X

65

2½

×

X

X

X

X

X

X

×

X

X

X

×

×

X

X

X

X

80

3

X

X ,

X

X

-"

X

X

X

X

X

×

X

X

×

X

×

X

100

4

X

X

X

X

—

×

X

X

X

×

X

X

×

X

×

X

X

125

5

X

X

×

X

—

×

X

X

X

X

X

×

X

X

×

X

×

150

6

X

X

×

X

—

X

X

×

X

X

X

X

X

X

X

X

×

200

8

X

X

X

X

一

X

X

×

X

X

X

X

×

X

×

×

×

250

10

X

×

×

X

—

×

X

X

×

X

X

×

X

X

X

×

×

300

12

X

X

×

X

—

X

X

X

×

X

×

×

X

X

X

×

X

350

14

X

X

X

X

—

X

X

×

X

×

—

X

X

×

X

×

—

400

16

×

X

X

X

—

X

×

X

X

X

—

×

×

X

X

X

—

450

18

X

X

X

X

X

×

X

X

X

—

X

X

X

X

X

—

500

20

X

X

X

X

一

X

X

X

X

×

一

X

X

X

X

X

—

600

24

X

X

X

X

—

X

X

X

×

×

—

X

X

X

×

×

—

续表3.1.4

≡⅛φw3www∙ bzfxw∙ com 浴潮T 蝶

法兰类型

承插焊法兰(SW)

螺纹法兰(Th)

对焊环松套法兰(LF/SE) I

法兰盖(BL)

公称尺寸

公称压力CIaSS(PN)

DN

NPS

150

(20)

300

(50)

600

(IIo)

900

(150)

1500

(260)

150

(20)

300

(50)

150 (20)

300.

(50)

600

(IlO)

150

(20)

300 <50)

600 (IIO)

900

(150)

1500

(260)

2500

(420)

15

X

X

X

X

X

X

X

X

X

X

X

X

×

X

×

X

20

炙

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

25

1

X

X

X

X

×

X

X

X

X

X

X

X

×

X

X

X

32

1¼

X

X

X

X

X

X

X

×

X

X

X

X

X

X

X

X

40

1¼

X

X

X

X

X

X

X

×

X

X

X

X

X

X

X

X

50

2

X

X

乂

X

X

X

X

X

X

X

X

X

X

X

×

X

65

2¼

X

X

X

×

X

X

×

X

X

×

X

X

X

X

X

X

80

3

X

X

X

X

—.

×

X

X

X

X

X

X

X

×

X

X

100

4

一

—

—

—

-—

X

Z 、

X

X

X

X

X

X

X

×

X

125

5

—

—

—

—

—

X

X

×

X

X

X

X

X

×

X

X

150

6

—

一

—

一

—

X

X

X

X

X

X

X

X

X

X

X

200

8

一

—

一

—

—

一

—

X

X

X

X

×

×

X

X

X

250

10

—

—

—

—

一

—

X

X

×

X

X

×

X

×

X

300

12

—

——

—

—

一

—

—

X

X

X

X

X

X

X

X

X

350

14

—

—

—

—

—

—

—

X

X

X

X

X

X

X

X

一

400

16

—

—

—

—

—

—

一

X

X

X

X

X

×

X

X

—

450

18

一

—

—

一

——

一

—

X

×

X

X

X

X

X

X

—

500

20

—

—

—

——

—.

—

X

X

X

X

X

X

X

X

_

600

24

一

—

一

—

—

一

一

X

×

X

X

X

X

X

X

——


245

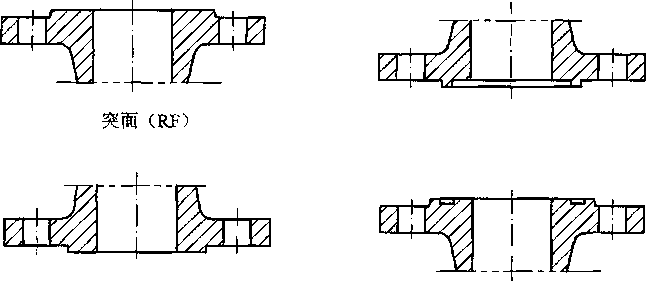

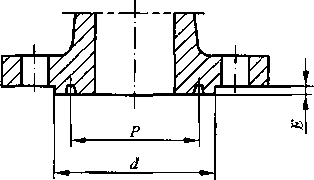

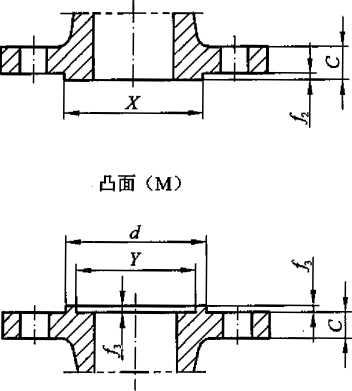

3.2法兰密封面

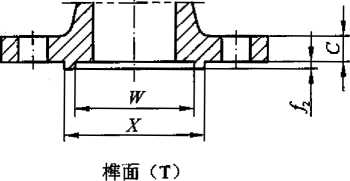

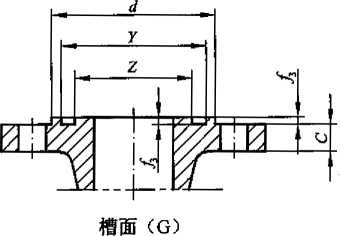

樗面/糟面(TG)

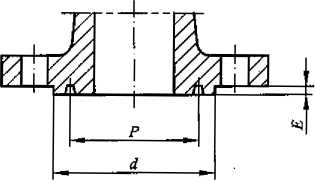

环连接面(RJ)

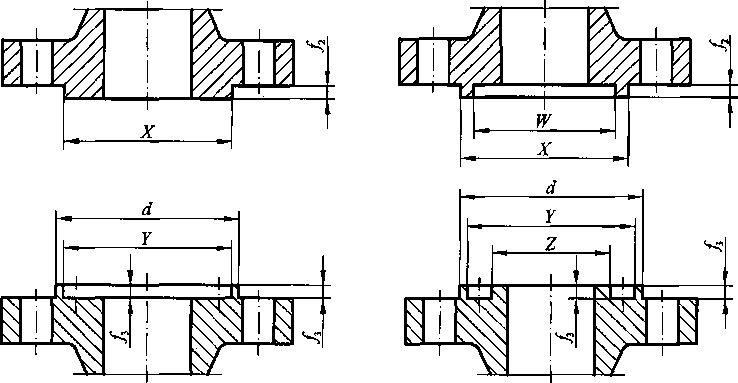

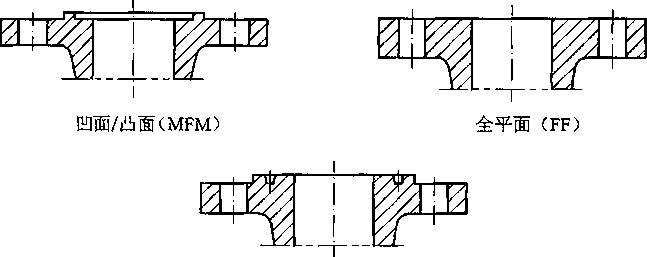

图3.2.1密封面型式
表3.2.1密封面型式代号

密封面型式

突面

凹面

凸面

棒面

槽面

全平面

环连接面

代号 —

RF

FM

M

T

G

FF

RJ

3. 2. 2各种类型法兰密封面型式的适用范围按表3. 2. 2的规定。
表3.2.2各种类型法兰的密封面型式及其适用范围

法兰类型

密封面型式

公称压力CIaSS(PN)

150

(20)

300 <50)

600 (IIO)

900

C150)

1500 ¢260)

2500

(420)

带颈平焊法兰(SO)

突面(RF)

DNl 5 〜DN600

DNI5 〜DN65

—

凹面(FM)

凸面(M)_____

—

DNI5 〜DN600

DNl5 〜DN65

樺面(T)

槽面(G)______

—

DN15〜DN60。

DNI5 〜DN65

全平面(FF)

DNI5 〜DN600

—

续表3.2.2

法兰类型

密封面型式

公称压力Ckss(PN)

150

〈20)

300

(50)

600 (IIO)

900

(150)

1500

(260)

2500

(420)

带颈对焊法兰(WN) 长高颈法兰(LWN)

突面(RF)

DNI5 〜DN6。。

DNI5 〜DN300

凹面(FM)

凸面(M)

—

DNl5 〜DN600

DNI5 〜DN300

棒面(T)

槽面(G)

-~

DNI5 〜DN600

DNI5 〜DN300

全平面(FF)

DNI5 〜DN600

一

环连接面〈RJ)

DN25 〜DN300

DNI5 〜DN600

DNIS 〜DN300

整体法兰(IF)

突面(RF)

DNl5 〜DN600

DNI5 〜DN300

凹面(FM)

凸面(M)_____

—

DNI5 〜DN600

DNI5 〜DN300

⅜≡<T) 槽面(G)

—

DNI5 〜DN6Q0

DNl5 〜DN300

全平面(FF)

DNI 5~DN6OO

—

环连接面(RJ)

DN25 〜DN600

DNI5 〜DN600

DNl5 〜DN300

承插焊法兰(SW)

突面(RF)

DNl 5 〜DN80

DNI5 〜DN65

"ɪ

凹面〈FM)

凸面(M)_____

—

DNI5 〜DN80

DNI5 〜DN65

⅞≡∞

糟面(G)______

一

DNI5 〜DN80

DNI5 〜DN65

环连接面(RJ)

DN25 〜DN80

DN15-DN80

DNl5 〜DN65

螺纹法兰(Th〉

突面(RF)

DNl5 〜DNl50

—

全平面(FF)

DN15 〜DNI50

—

对焊环松套法兰 (LF/SE)

突面(RF)

DNl5 〜DN600

法兰盖(BL)

突面(R玲

DNIS-DN600

DNI5 〜DN300

凹面(FM)

凸面(M)

—

DNl 5 〜DN600

DNl 5 〜DN300

棒面(T)

槽面(G)

一

DNl5 〜DN600

DNl5 〜DN300

全平面〈FF)

DNl 5 〜DN600

—

环连接面(RJ)

DN25 〜DN600

DNI5 〜DN600

DNI5 〜DN300

3.2.3法兰密封面表面粗糙度。
1法兰密封面应进行机加工，表面粗糙度按表3. 2. 3-1的规定。用户有特殊要求时应在订货 时注明。
2法兰密封面缺陷不得超过表3.2.3-2规定的范围。任意两相邻缺陷之间的距离应大于或等 于4倍缺陷最大径向投影尺寸，不允许有凸出法兰密封面的缺陷。

表3.2.3-1法兰密封面表面粗糙度

密封面型式

密封面代号.

Kα(μm)

最小

最大

凹面/凸面

______,全平面_______

RF FM/M FF

3.2

6.3

桦面/槽面

T/G

0.8

3. 2

环连接面

RJ

0.4

1. 6

注：突面、凹面/凸面及全平面密封面是采用加工刀具加工时自然形成的一种锯齿形同心圆或螺旋齿槽。加工刀具的 圆角半径应不小于1. 5mm,形成的锯齿形同心圆或螺旋齿糟深度约为O. 05mm,节距约为0. 45~O. 55mmβ

表3.2.3-2法兰密封面缺陷允许尺寸（突面、凹面/凸面、全平面）       （mm）

公称尺寸 DN

缺陷的最大径向 投影尺寸 （缺陷深度員矽

缺陷的最大深度和 径向投影尺寸 （缺陷深度*

公称尺寸 DN

缺陷的最大径向 投影尺寸 （缺陷深度

缺陷的最大深度和 径向投影尺寸 〈缺陷深度 > 臨

15

3. 0

1. 5

150

6. 0

3.0

20

3.0

1. 5

200

8.0

4. 5

25

3.0

1.5

250

8.0

4. 5

32

3.0

1.5

300

8.0

4.5

40

3.0

1. 5

350

8. 0

4. 5

50

3. 0

1.5

400

10.0

4. 5

65

3.0

1.5

450

12.0

6.0

80

4. 5

3.0

500

12.0

6.0

100

6.0

3.0

600

12.0

6.0

125

6.0

3. 0

—

—

—

注缺陷的径向投影尺寸为缺陷离开法兰孔中心最大半径和最小半径之差。

2五为法兰密封面的锯齿形同心圆或螺旋齿槽深。

3.2.4螺栓支承面。

1螺栓支承面应进行机加工或银孔（鱼眼孔）。锹孔尺寸按GB/T 152. 4的规定。螺栓支承面 与密封面的平行度应符合本标准表10. 0.1-1的规定。

2螺栓支承面机加工或锻孔后，应保证法兰的厚度符合本标准表10. O. M 规定的尺寸公差 要求。

3.2.5密封面尺寸。

1突面法兰的密封面尺寸按图3. 2. 5-1和表3. 2. 5-1的规定。

2 CIaSS300~Class2500的凹面（FM）或凸面（M）、檸面（T）或槽面（G）法兰的密封面尺寸按图

3环连接面法兰的密封面尺寸按图3. 2.5-3和表3. 2. 5-3的规定（I

4突台高度及E未包括在法兰厚度C内。

5 CIaSSI50的全平面法兰的厚度与突面法兰相同（∕ι=0）.

a⅛T

_ d

y∣

,        .         C

1__

y

7

≤Class300 (PN50)                        NelaSS600 (PNIIO)

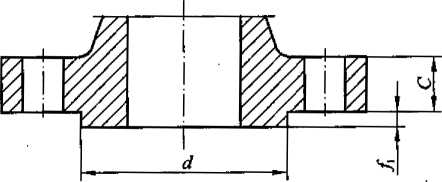

图3.2.5-1突面(RF)法兰的密封面尺寸
表3.2.5-1突面法兰的密封面尺寸                 (mm)



公称尺寸

台径涉 -突外

突台高度

公称尺寸

突台 外径 d

突台高度

DN

NPS

fi

h

DN

NPS

/ɪ

Λ

≤Class300

(PN50)

≥Class600 (PNllO)

≤Class300 (PN50)

≥≈Class600

(PNllO)

15

妩

34,9

2

7

150

6

215.9

2

7

20

亥

42.9

200

8

269.9

25

1

50.8

250

10

323.8

32

1¼

63.5

300

12

381.0

40

1¼

73.0

350

14

412.8

50

2

92.1

400

16

469.9

65

2扬

104.8

450

18

533.4

80

3

127.0

500

20

584.2

100

4

157.2

600

24

692.2

125

5

185.7

CIaSS300 (PN 50)〜ClaSS2 50O(PN 420)

图3.2.5-2凹面(MF)/凸面(M),禅面(T)/槽面(G)法兰的密封面尺寸

CnIm)

公称尺寸

CIaSS300(PN 50)〜CIaSS250O(PN 420)

DN

NPS

d

W

X

y

Z

Λ

Λ

15

⅛

46

25.4

34. 9

36. 5

23,8

7

5

20

¾

54

33.3

42.9

44.4

31.8

25

1

62

38.1

50. 8

52.4

36. 5

32

1¼

75

47.6

63. 5

65.1

46.0

40

1½

84

54.0

73.0

74.6

52.4

50

2

103

73.0

92. 1

93. 7

71.4

65

2¼

116

85. 7

104. 8

106.4

84. 1

80

3

138

108.0

127.0

128.6

106.4

100

4

168

131.8

157. 2

158.8

130.2

125

5

197

160. 3

185. 7

187.3

158, 8

150

6

227

190.5

215. 9

217. 5

188. 9

200

8

281

238.1

269. 9

271.5

236.5

250

10

335

285.8

323.8

325.4

284.2

300

12

392

342. 9

381. 0

382.6

341.3

350

14

424

374. 6

412.8

414. 3

373.1

400

16

481

425.4

469. 9

471.5

423.9

450

18

544

489.0

533.4

535.0

487.4

500

20

595

533.4

584. 2

585.8

531.8

600

24

703

641.4

692. 2

693.7

639.8

表3.2.5-2凹面(MF)/凸面(M)、禪面(T)/槽面(G)法兰的密封面尺寸




图3.2.5-3环连接面(RJ)法兰的密封面尺寸
表3.2.5-3环连接面尺寸                    (mm)

公称尺寸

CIaSSI50 (PN20)

CIaSS300 (PN50)和 CIaSS600 (PNIIo)

DN

NPS

环号

次min

P

E

F

RmaX

环号

^min

P

E

F

RmaX

15

%

—

Rn-

51；0

34.14

5.54

7.14

0.8

20

加

R13

63'5

42.88

6.35

8,74

0.8

25

1

Rl 5

63∙5

47.63

6, 35

8.74

0.8

Rl 6

70.0

50. 80

6.35

8.74

0.8

32

成

Rl 7

73.0

57,15

6, 35

8.74

0.8

R18

79.5

60.33

6. 35

8. 74

0.8 .

40

1扬一

Rl 9

82.5

65.07

6.35

8. 74

0.8

R20

90.5

68.27

6.35

8・74

0.8

50

2

R22

102

82. 55

6.35

8.74

0.8

R23

108

82.55

7,92

11.91

0.8

65

2扬

R25

121

IOL 6

6. 35

8. 74

0. 8

R26

127

101.60

7.92

11.91

0.8

80

3

R29

133

114.3

6.35

8. 74

0.8

R31

146

123.83

7.92

11*91

0.8

100

4

R36

171

149. 23

6.35

8. 74

0.8

R37

175

149.23

7. 92

11,91

0.8

125

5

R40

194

171. 45

6.35

8.74

Or 8

R「

210

180・ 98

7.92

11.91

0.8

150

6

R43

219

193.68

6. 35

8. 74

0.8

R45

241

211.12

7.92

11.91

0.8

200

8

R48

273

247. 65

6.35

8. 74

0.8

R49

302

269. 88

7.92

11.91

0.8

250

10

R52

330

304.80

6.35

8.74

0.8

R53

356

323. 85

7.92

11.91

0.8

300

12

R56

406

381.00

6.35

8.74

0.8

R57

413

38LOO

7.92

IL 91

0. 8

350

14

R59

425

396.88

6. 35

8.74

0.8

R61

457

419.10

7.92

11.91

0.8

400

16

R64

483

454, 03

6∙35

8, 74

0.8

R65

508

469. 90

7.92

11.91

0.8

450

18

R68

546

517,53

6.35

8.74

0.8

R69

575

533, 40

7. 92

IL 91

0.8

500

20

R72

597

558. 80

6.35

8.74

0.8

R73

635

584.2。

9.53

13.49

1.5

600

24

R76

711

673 10

6.35

8.74

0.8

R77

749

692. 15

11.13

16.66

1.5

公称尺寸

ClaSS9OO(PN15O)

ClaSSl500(PN260)

DN

NPS

环号

dɪnin

P

E

F

环号

^miII

^ P

E

RIiWX

15

R12

60.5

39.67

6.35

8.74

0.8

R12

60.5

39.67

6.35

8,74

0. 8

20

⅜

R14

66.5

44.45

6. 35

8.74

0.8

R14

66. 5

44. 45

6.35

8. 74

0.8

25

1

R16

71.5

50. 80

6.35

8. 74

0.8

R16

71.5

50. 80

6.35

8.74

0.8

32

R18

81.0

60. 33

6. 35

8.74

0.8

Rl 8

81.0

60. 33

6.35

8.74

0.8

40

∖⅛

R20

92.。

68.27

6.35

8.74

0.8

R20

92.0

68.27

6.35

8.74

0. 8

50

2

R24

124

95.25

7. 92

11.91

0.8

LR24

124

95. 25

7.92

11.91

0.8

-65~

2扬

R27

137

107. 95

7. 92

11.91

0.8

R27

137

107. 95

7.92

11.91

0.8

80

3

R31

156

123.83

7. 92

11.91

0.8

R35

168

136.53

7, 92

11.91

0.8

100

4

R37

181

149. 23

7. 92

11.91

0. 8

R39

194

161.93

7.92

11.91

0.8

125

5

R「

216

180,98

7. 92

11.91

0.8

R44

229

193. 68

7.92

11.91

0.8

150

6

R45

241

211.12

7. 92

11.91

0.8

R46

248

211.14

9.53

13. 49

1.5

200

8

R49

308

269. 88

7.92

IL 91

0.8

R50

318

269. 88

11.13

16.66

1.5

250

^~W~

R53

362

323.85

7. 92

IL 91

0.8

R54

371

323.85

11.13

16.66

1.5

300

12

R57

419

381.00

I 7, 92

11. 91

0.8

R58

438

381. OO-

14, 27

23.01

1.5

350

14

R62

467

419.10

IL 13

16.66

1.5

R63

489

419.10

15, 88

26. 97

2.4

400

16

R66

524

469. 90

11.13

16.66

1. 5

R67

546

469, 90

17.48

30.18

2.4

450

18

R70

594

533.40

12. 70

19.84

1.5

R71

613

533.40

17.48

30.18

2.4

500

20

R74

648

584. 20

12. 70

19.84

1.5

R75

673

584. 20

17. 48

33.32

2.4

600

24

R78

772

692.15

15.88

26.97

2.4

R79

794

692.15

20.62

36. 53

2.4

续表 3.2.5-3

(mm)


公称尺寸

CIaSS2500 CPN420)

DN

NPS

环号

dmin

P

E

F

RmE

15

½

Rl 3

65.0

42.88

6. 35

8. 74

0.8

20

%

Rl 6

73.0

50. 80

6.35

8. 74

0.8

25

ɪ

Rl 8

82. 5

60.33

6. 35

8. 74

0. 8

32

1¼

R21

102

72. 23

7.92

11.91

0.8

40

1¼

R23

114

82.55

7.92

11.91

0.8

50

2

R26

133

101.60

7.92

11.91

0.8

65

2彩

R28

149

111.13

9. 52

13.49

1. 5

80

3

R32

168

127.00

9. 53

13. 49

1. 5

100

4

R38

203

157.18

11. 13

16.66

1. 5

125

5

R42

241

190.50

12. 70

19. 84

1.5

150

6

R47

279

228. 60

12. 70

19.84

1. 5

200

8

R51

340

279.40

14.27

23.01

1. 5

250

10

R55

425

342. 90

17.48

30.18

2.4

300

_____ 12

R60

495

406.40

17. 48

33. 32

2.4

4.0. 1钢制管法兰用材料按表4. 0. 1的规定，其化学成分、力学性能和其他技术要求应符合表
表4.0.1钢制管法兰用材料

类别号

类别

钢板

锻件

铸件

材料牌号

标准编号

材料牌号

标准编号

材料牌号

标准编号

1.0

碳素钢

Q235A,Q235B

20 Q245R

GB/T 3274 (GB/T 700) GB/T 711 GB 713

20

JB 4726

WCA

GB/T 12229

LI

碳素钢

A105

16Mn 16MnD

GB/T 12228

JB 4726

JB 4727

WCB

GB/T 12229

1.2

碳素钢

Q345R

GB 713

—

—

WeC

LC3、LCC

GB 12229

JB/T 7248

1,3

碳素钢

16MnDR

GB 3531

'08Ni3D

25

JB 4727 GB/T 12228

LCB

JB/T 7248

1.4

碳素钢

09MnNiDR

GB 3531

09MnNiD

JB 4727

1.9

路钥钢(1.2500. 5Mo)

14CrIMOR

GB 713

UCrlMO

JB 4726

WC6

JB/T 5263

1,10

铭铝钢(2. 25CLlMo)

12Cr2MolR

GB 713

12Cr2Mol

JB 4726

WC9

JB/T 5263

1.13

铭钥钢(5CLO .5Mo)

—

—

ICr5 Mo

JB 4726

ZG16Cr5MoG

GB/T 16253

1.15

信钥铭钢(9Cr∙lMbV)

—

—-

—

—`

C12A

JB/T 5263

1.17

铅钥钢(ICl-0. 5Mo)

15CrMoR

GB 713

15CrMQ

JB 4726

2.1

304

OCrISNi9

GB/T 4237

0Crl8Ni9

JB 4728

CF3

CF8

GB/T 12230

GB/T 12230

2.2

316

0Crl7Nil2Mo2

GB/T 4237

0Crl7Nil2Mo2

JB 4728

CF3M

CFSM

GB/T 12230

GB/T 12230

2.3

304L

316L

OOCrI9NilO OOCrl7Nil4Mo2

GB/T 4237

OOCrl9NilO OOCrI7Nil4Mo2

JB 4728

—

—

2.4

321

OCrlSNilOTi

GB/T 4237

OCrlSNilOTi

JB 4728

—*

—,

2. 5

347

OCrlSNillNb

GB/T 4237

——

—

—

—

2,11

CF8C

—

—

—

—

CF8C

GB/T 12230

注管法兰材料一般应釆用锻件或铸件,带颈法兰不得用钢板制造。钢板仅可用于法兰盖。

2表列铸件仅适用于整体法兰.

3管法兰用对焊环可采用锻件或钢管制造(包括焊接).

4.0.2管法兰用锻件（包括锻轧件）的级别及其技术要求（参照JB 4726  4727 JB 4728）应符合下

述规定。

1符合下列情况之一者,应符合III级或III级以上锻件的要求：

1） 公称压力大于或等于CIaSS600者；

2） 公称压力大于或等于CIaSS300的馅钥钢锻件；

3） 公称压力大于或等于ClaSS300且工作温度小于或等于一2Ofc的铁素体钢锻件。

2除上述规定夕卜,公称压力小于或等于ClaSS300的锻件应符合∏级或II级以上锻件的要求。

4.0.3除法兰盖以外，法兰应采用锻件（或锻轧工艺）和铸（钢）件制作，不得拼焊。法兰盖可采用钢 板制作。

4.0.4除本标准规定外,管法兰用材料尚应遵循相关标准、规范的要求。

5法兰用垫片及紧固件

5.0. 1垫片应满足法兰接头在工作条件下的密封性能。在螺栓预紧荷载作用下,保证预紧和工作 条件下要求的垫片应力，且不产生有害的变形、压碎等损伤。

5. 0. 3紧固件包括六角头螺栓、全螺纹螺柱和螺母,其适用的螺栓数量和规格按本标准表8. 1. 1的 规定。

5.0.4紧固件分为高强度、中强度和低强度紧固件。紧固件材料应根据垫片、压力、温度、法兰、密 封面型式选用，以满足法兰接头在预紧和工作条件下的密封性能和承压强度。

5. 0. 5 紧固件按HG/T 20634的规定。

6法兰接头选配

法兰与垫片和紧固件的选配按HG/T 20635的规定。

7压力-温度额定值

7.0. 1公称压力为CIaSSI50〜CIaSS2500的钢制管法兰和法兰盖，在工作温度下的最高允许工作压 力按表7. 0. 1-1〜表7. 0. 1-16的规定。中间温度可釆用内插法确定。
表7. 0.1-1材料组别为1.0的钢制管法兰用材料最大允许工作压力（表压）

工作

温度

（°C）

最大允许工作压力（bar）

工作

温度

（©

最大允许工作压力（bar）________

CIaSSI5O(PN2O)

CIaSS300(PN50)

CIaSS600 (PNllO)

CIaSSI5OCPN2O)

ClaSS3OO(PN5O)

CIaSS600(PNlIO)

≤38

16.0

41.8

83.6

325

9.3

32,3

64.5

50

15.4

40.1

80.3

350

8.4 ,

31.2

62.5

100

14. 8

38. 7

77.4

375

7.4

30.4

60.8

150

14. 4

37. 6

75.3

400

6.5

29.4

58.7

200

13.8

36.4

72.8

425

5.5

25. 9

51.7

250

12.1

35

69.9

450

4. 6

21.5

43

300

10.2

33.1

66,2

475

3.7

~ 15.5

31.0

注:本标准表4. 0,1所示管法兰用材料的适用压力-温度范围尚应避循相关标准、规范的要求。

表7.0.1-2材料组别为1.1的钢制管法兰用材料最大允许工作压力（表压）

工作温度（"C）

最大允       _________________

CIaSSI 50 (PN20)

CIaSS3 00 (PN5。)

CiaSS600 (PNllO)

CIaSS900

(PNl50)

ClaSSI500 (PN26O)

CIaSS2500 (PN420)

≤38

19.6

51.1

102.1

153.2

255.3

425.5

50

19.2

50.1

100.2

150.4

250. 6

417.7

100

17. 7

46. 6

93.2

139. 8

233.0

388.3

150

15.8

45.1

903

135.2

225. 4

375,6

200

13. 8

43, 8

87?6

131.4

219.0

365.0

250

12, 1

41.9

83.9

125.8

209.7

349. 5

300

10?2

39.8

79.6

119.5

199.1

331.8

325

9. 3

38.7

77.4   -

116.1

193.6

322.6

350

8.4

37.6

75.1

112,7

187.8

313.0

375

7.4

36.4

72. 7

109. 1

181, 8

303.1

400

6.5

34.7

69.4

104.2

173.6

289. 3

425

5.5

28.8

57. 5

86.3

143.8

239.7

450

4.6

23.0

46?0

69.0

115?0

~~191. 7

475

3.7

17.4

34.9

52. 3

87.2

145.3

500

2.8

11.8

23.5

35.3

58.8

97.9

538

1. 4

5. 9

11.8

17. 7

29. 5

49.2

注:本标准表4. 0. 1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0.1-3材料组别为1.2的钢制管法兰用材料最大允许工作压力（表压）

工作温度〈°C）

最大允许工作压力（bar）

ClaSSI50 (PN20)

CIaSS300 <PN50)

CIaSS600 (PNlIO)

CIaSS900 CPN150)

ClaSSI500 (PN260)

CIaSS2500 CPN420)

≤38

19.8

51. 7

103.4

155, 1

258. 6

430.9

50

19. 5

51. 7

103.4

155. 1

258. 6

430. 9

100

17. 7

51.5

103.0

154. 6

257.6

429.4

150

15.8

50. 2

100. 3

150. 5

250.8

418.1

200

13.8

48. 6

97. 2

145.8

243. 2

405.4

250

12. 1

46. 3

92. 7

139. 0

231. 8

386. 2

300

10. 2

42.9

85.7

128. 6

214.4

357.1

325

9.3

41. 4

82. 6

124.0

206.6

344.3

350

8. 4

40.0

80.0

120.1

200, 1

333.5

375

7. 4

37.8

75. 7

113. 5

189. 2

315. 3

400

6. 5

34. 7

69.4

104. 2

173. 6

289. 3

425

5. 5

'28.8

57.5

86. 3

143.8

239. 7

450

4. 6

23.0

46.0

69.0

115.0

191.7

475

3. 7

17. 1

34. 2

51.3

85.4

142.4

500

2. 8

11. 6

23.2

34. 7

57. 9

96. 5

538

1.4

5. 9

11.8

17. 7

29. 5

49.2

注:本标准表4. 0. 1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0. 1-4材料组别为1.3的钢制管法兰用材料最大允许工作压力（表压）

工作温度（'C）

最大允许工作压力（bar）

CIaSSI 50 <PN20)

CIaSS300 CPN50)

CIaSS600 CPNlIO)

ClaSS900

CPN150)

CIaSSI500 CPN260)

CIaSS2500 (PN420)

≤38

18. 4

48.0

96.0

144.1

240. 1

400. 1

50

18. 2

47. 5

94.9

142.4

237. 3

395. 6

100

17.4

45. 3

90. 7

136, 0

226. 7

377. 8

150

15.8

43.9

87.9

131.8

219.7

366.1

200

13. 8

42. 5

85.1

127. 6

212. 7

354.4

250

12. 1

40.8

81. 6

122. 3

203. 9

339. 8

300

10. 2

38.7

77.4

116.1

193.4

322.4

325

9. 3

37. 6

75. 2

112. 7

187. 9

313.1

350

8.4

36.4

72. 8

109. 2

182.0

303.3

375

7.4

35.0

69. 9

104. 9

174. 9

291.4

400

6. 5

32.6

65.2

97.9

163. 1

271. 9

425

5. 5

27. 3

54.6

81. 9

136. 5

227. 5

450

4. 6

21. 6

43. 2

64. 8

107. 9

179. 9

475

3.7

15. 7

31. 3

47.0

78.3

130. 6

500

2. 8

IIt 1

72.1

33.2

55.4

92. 3

538

1. 4

5. 9

11.8

17.7

29. 5

49. 2

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0. 1-5材料组别为1.4的钢制管法兰用材料最大允许工作压力（表压）

工作温度（dC）

最大允许工作压力（bar）______________________

ClaSSI50 (PN20)

CIaSS300 CPN50)

ClaSS600 (PNlIO)

CIaSS900 (PN15O)

CIaSSl500 (PN260)

CiaSS2 500 (PN42O)

≤38

1^3

42.6

85.1

127. 7

212.8

354.6

50

16.0

41.8

83.5

125. 3

208.9

348.1

100

14.9

38.8

77, 7

116.5

194,2

323. 6

150

14.4

37.6

75.1

112.7

187.8

313. 0

200

13. 8

36.4

72.8

109.2

182.1

303.4

250

12. 1

34,9

69.8

104.7

174. 6

291.0

300

10,2

33. 2

66.4

99.5

165.9

276. 5

325

9, 3

32.2

64.5

96.7

161.2

268.6

350

8.4

31.2

62. 5

93.7

156. 2

260.4

375

7.4

30.4

60, 7

91.1

15L8

253.0

400

6.5

29.3

58.7

88.0

146.7

244. 5

425

5.5

25.8

51.5

77.3

128.8

214.7

450

4. 6

21,4

42.7

64.1

IO6. 8

178.0

475

3.7

14.1

28.2

42.3

70.5

117.4

500

2,8

10.3

20.6

30.9

51?5

85.9

538

1.4

5,9

11.8

17.7

29. 5

49.2

注:本标准表4.0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0. 1-6材料组别为1.9的钢制管法兰用材料最大允许工作压力（表压）

工作温度（P）

最大允许工作压力（bar）

ClaSSI50 (PN20)

CIaSS3 00 (PN50)

ClassβOO

(PNllO)

CIaSS900

(PNI50)

CIaSSI 500 (PN260)

ClaSS2500 (PN420)

<38

19.8

51.7

103.4

155. 1

258.6

430.9

50

19.5

51.7

103.4

155.1

258.6

430.9

100

17.7

5L5

103.0

154.4

257.4

429.0

150

15.8

49.7

99.5

149.2

248.7

414. 5

200

13.8

48.0

95. 9

143, 9

239.8

399, 6

250

12.1

46.3

92.7

139.0

231,8

386.2

300

10.2

42.9

85.7

128.6

214.4

357.1

325

9. 3

41.4

82.6

124.0

206.6

344.3

350

8.4

40. 3

80.4

120.7

201.1

335.3

375

7.4

38.9

77.6

116.5

194,1

323.2

400

6. 5

36.5

73.3

109.8

183. 1

304.9

425

5.5

35.2

70.0

105, 1

175. 1

291.6

450

4.6

33.7

67.7

IoL 4

169,0

281. 8

续表 7.0.1-6

工作温度（°C）

___________________ 最大允许工作压力（bar）

CIaSSI50 CPN20)

ClaSS300 (PN50)

CIaSS600 (PNlIO)

CIaSS900

C PNl 50)

CIaSSI500 (PN260)

CIaSS2500 (PN42O)

475

3.7

31.7

63.4

95. 1

158.2

263. 9

500

2.8

25. 7

51.5

77. 2

128. 6

214.4

538

1.4

14.9

29. 8

44. 7

74. 5

124.1

550

—

12.7

25.4

38.1

63.5

105. 9

575

8.8

17.6

26. 4

44. 0

73.4

600

—

6.1

12. 2

18. 3

30. 5

50.9

625

—

4. 3

8. 5

12.8

21.3

35. 5

650

2. 8

5.7

8. 5

14. 2

23. 6

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0. 1-7材料组别为1∙10的钢制管法兰用材料最大允许工作压力（表压）

工作温度（°C）

______________________最大允许工作压力（bar）______

CIaSSl50 (PN20)

Class300 CPN50)

CIaSS600 CPNllO)

CIaSS900

C PNl 50)

CIaSSl500 CPN260)

CIaSS2500 (PN420)

≤38

19.8

51.7

103, 4

155.1

258. 6

430. 9

50

19.5

51. 7

103.4

155.1

258.6

430. 9

100

17. 7

51. 5

103.0

154. 6

257. 6

429.4

150

15. 8

50.3

100. 3

150. 6

250.8

418. 2

200

13.8

48.6

97.2

145.8

243.4

405. 4

250

12.1

46. 3

92. 7

139. 0

231, 8

386. 2

300

10. 2

42.9

85?7

128. 6

214.4

357.1

325

9.3

41. 4

82. 6

124.0

206. 6

344. 3

350

8.4

40. 3

80. 4

120. 7

201. 1

335. 3

375

7.4

38.9

77. 6

116. 5

194.1

323.2

400

6.5

36.5

73. 3

109.8

183.1

304. 9

425

5. 5

35. 2

70.0

105.1

175.1

291. 6

450

4. 6

33. 7

67. 7

101. 4

169.0

281.8

475

3.7

31.7

63.4

95.1

158. 2

263.9

500

2.8

28. 2

56.5

84. 7

140.9

235. 0

538

1.4

18.4

36. 9

55. 3

92. 2

153. 7

550

—

15.6

31. 3

46.9

78.2

130.3

575

—

10. 5

21.1

31. 6

52.6

87. 7

600

—

6. 9

13.8

20. 7

34. 4

57.4

625

—

4. 5

^9

13.4

22. 3

37.2

650

—

2.8

5.7

8. 5

14.2

23. 6

注:本标准表4.0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

«7.0.1-8材料组别为1.13的钢制管法兰用材料最大允许工作压力（表压）

工作温度（°C）

最大允许工作__

CIaSSI50 (PN20)

CIaSS300 <PN50)

CIaSS600

(PNllO)

CIaSS9 00

(PN150)

CIaSSI500 <PN26O)

CIaSS2 500 (PN420)

≤38

20.0

51.7

103.4

155.1

258. 6

430.9

50

19.5

51,7

103.4

155. 1

258.6

430.9

100

17.7

51.5

103.0

154.6

257.6

429.4

150

15.8

50,3

100.3

150.6

250.8

418.2

200

13.8

48.6

97,2

145.8

243.4

405.4

250

IrI

46.3

92. 7

139.0

23L8

386. 2

300

10.2

42.9

85.7

128.6

214.4

357.1

325

9.3

41.4

82.6

124.0

206. 6

344.3

350

8.4

40.3

80.4

120.7

20LI

335.3

375

7.4

38.9

77.6

116.5

194.1

323.2

400

6.5

36.5

73.3

109. 8

183.1

304. 9

425

5.5

35.2

70.0

105. 1

175. 1

291. 6

450

4.6

33.7

67. 7

IOl.4

169.0

281.8

475

3.7

27.9

55.7

83.6

139. 3

232.1

500

2.8

21.4

42.8

64.1

106.9

178.2

538

1.4

13.7

27.4

41.1

68, 6

114.3

550

—

12.0

24.1

36. 1

60.2

IOO.4

575

—

8.9

17.8

26.7

44.4

74.0

600

—

6.2

12. 5

18, 7

31.2

51.9

625

—

4.0

8.0

12.0

20.0

33?3

650

—

2.4

4. 7

7.1

11.8

19.7

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0.1-9材料组别为1.15的钢制管法兰用材料最大允许工作压力（表压）

工作温度（flC）

最大允许工作压力（bar）

CIaSSI50 (PN20)

CIaSS300 <PN50)

CIaSS6 00 (PNnO)

CIaSS900 (PN150)

CiaSSl500 (PN26O)

CIaSS2500 (PN420)

≤38

20.0

51.7

103.4

155.1

258. 6

430.9

50

19.5

51.7

103.4

155.1

258. 6

430.9

100

17.7

51.5

103.0

154.6

257.6

429.4

150

15.8

50. 3

100.3

150.6

250.8

418.2

200

13. 8

48.6

97.2

145.8

243.4

405.4

250

12, 1

46.3

92. 7

139.0

231.8

386.2

300

10.2

42. 9

85.7

128.6

214.4

357.1

325

9.3

41.4

82.6

124.0

206. 6

344.3

350

& 4

40. 3

80,4

120,7

201.1

335.3

续表 7.0.1-9

工作温度（。C）

最大允许工作压力Cbar）

CIaSSI50 (PN20)

CIaSS300 CPN50)

CIaSS600 (PNno)

CIaSS900 (PN150)

CIaSSI500 (PN260)

CIaSS2500 (PN420)

375

7.4

38. 9

77. 6

116. 5

194.1

323. 2

400

6. 5

36.5

73. 3

109. 8

183. 1

304.9

425

5. 5

35. 2

70.0

105.1

175. 1

291. 6

450

4. 6

33. 7

67. 7

101. 4

169.0

281.8

475

3. 7

31.7

63. 4

95.1

158. 2

263.9

500

2. 8

28. 2

56. 5

84. 7

140. 9

235.0

538

1. 4

25.2

50.0

75. 2

125.5

208. 9

550

一

25.0

49. 8

74.8

124. 9

208. 0

575

—

24.0

47. 9

71. 8

119. 7

199. 5

600

—

19. 5

39.0

58. 5

97. 5

162. 5

625

14. 6

29. 2

43.8

73.0

121. 7

650

—

9. 9

19. 9

29. 8

49.6

82. 7

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求4

表7.0.1-10材料组别为L 17的钢制管法兰用材料最大允许工作压力（表压）

工作温度（C）

______________________最大允许工作压力（bar）____________

CIaSSI50 (PN20)

CIaSS3 00 CPN50)

CIaSS600 CPNlIo)

CIaSS900

CPN150)

CIaSSI500 (PN260)

CIaSS2500 <PN420)

≤38

18.1

47. 2

94.4

141.6

236

393. 3

50

18. 1

47. 2

94.4

141. 6

236

393.3

100

17. 7

47.2

94. 4

141. 6

236

393. 3

150

15.8

47. 2

94.4

141. 6

236

393. 3

200

13. 8

46.3

92.5

138. 8

231,3

385.6

250

12.1

44. 8

89. 6

134.5

224.1

373. 5

300

10.2

42. 9

85. 7

128. 6

214.4

357.1

325

9. 3

41.4

82.6

124.0

206. 6

344.3

350

8.4

40.3

80. 4

120.7

201.1

335. 3

375

7. 4

38. 9

77. 6

116. 5

194.1

323. 2

400

6. 5

36.5

73. 3

109. 8

183. 1

304. 9

425

5.5

35. 2

70.0

105.1

175. 1

291. 6

450

4.6

33. 7

67. 7

101. 4

169.0

281.8

475

3. 7

27.9

55. 7

83.6

139.3

232.1

500

2.8

21. 4

42. 8

64. 1

106. 9

178. 2

538

1.4

13. 7

27.4

41.1

68. 6

114. 3

550

—

12.0

24. 1

36.1

60?2

100.4

575

—

8.8

17. 6

26. 4

44.0

73.4

续表 7.0.1-10

工作温度（°C）

最大允许工作压力（bar）

CIaSSI50 (PN20)

ClaSS300 (PN50)

CIaSS600 (PNlIo)

CIaSS900

<PN150)

ClaSSI500 (PN260)

CIaSS2500 (PN420)

600

—

6.1

12.1

18.2

30.3

50.4

625

—

4,0

8.0

12.0

20.0

33.3

650

—

2.4

4.7

7, 1

11.8

19.7

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求.

表7. 0.1-11材料组别为2.1的钢制管法兰用材料最大允许工作压力（表压）

工作温度（P）

最大允许工作压力（bar）

CIaSSI50 (PN20)

CIasS300 (PN50)

CIaSS600 (PNlIo)

CIaSS900

(PNI50)

CIaSSI500 (PN260)

CIaSS2500 (PN420)

≤38

19.0

49.6

99.3

148. 9

248.2

413.7

50

18. 3

47.8

95. 6

143.5

239. 1

398.5

IOO

15.7

40, 9

81.7

122.6

204.3

340,4

150

14.2

37.0

74.0

111.0

185.0

308.4

200

13.2

34.5

69.0

103.4

172.4

287.3

250

12.1

32.5

65.0

97. 5

162.4

270.7

300

10.2

30, 9

6L8

92.7

154.6

257. 6

325

9.3

30.2

60.4

90.7

151. 1

251.9

350

8.4

29.6

59.3

88.9

148.1

246.9

375

7.4

29.0

58. 1

87,1

145.2

241.9

400

6.5

28.4

56.9

85.3

,       142.2

237.0

425

5.5

'       28,0

56. 0

84.0

140,0

233.3

450

4.6

27.4

54.8

82.2

137.0

228.4

475

3. 7

26.9

53. 9

80. 8

134.7

224.5

500

2.8

26.5

53.0

79.5

132.4

「220,7

538

1.4

24,4

48.9

73. 3

122,1

203.6

550

—

23.6

47.1

70,7

117.8

196.3

575

一

20.8

41.7

62. 5

104.2

173.7

600

—

16,9

33.8

50.6

84.4

140.7

625

一

13, 8

27.6

41.4

68.9

114.9

650

——

11.3

22.5

33,8

56. 3

93.8

675

一

9.3

18.7

28.0

46.7

77.9

700

—

8.0

16.1

24.1

40. 1

66,9

725

一

6.8

13.5

20.3

33.8

56. 3

750

—

5,8

∏.6

17.3

28, 9

48.1

775

——

4.6

9.0

13.7

22,8

38.0

工作温度（。C）

最大允许工作压力（bar）

CIaSSI50 (PN20)

CIaSS300 (PN50)

Class600

(PNllo)

CIaSS900

(PNI50)

CIaSSI500. (PN260)

CIaSS2500 (PN420)

800

—

3. 5

7.0

10. 5

17.4

29.2

816

2.8

5. 9

8.6

14.1

23. 8

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0.1-12材料组别为2.2的钢制管法兰用材料最大允许工作压力（表压）

工作温度（。C）

最大允许工作压力（bar）

CIaSSI50 (PN2O)

CIaSS3 00 (PN5。)

CIaSS600 (PNllO)

CIaSS900

(PNl50)

CIaSSI500 (PN260)

CIaSS2500 (PN420)

≤38

19.0

49. 6

99. 3

148. 9

248.2

413.7

50

，18.4

48.1

96.2

144. 3

240. 6

400. 9

100

16.2

42. 2

84. 4

12& 6

211.0

351.6

150

14.8

38. 5

77.0

115.5

192.5

320. 8

200

13. 7

35. 7

71. 3

107.0

178.3

297. 2

250

12.1

33.4

66. 8

100. 1

166.9

278. 1

300

10.2

31.6

63.2

94. 9

158.1

263.5

325

9.3

I 30.9

61. 8

92. 7

154.4

257.4

350

8. 4

30.3

60. 7

91.0

151. 6

252. 7

375

7.4

29?9

59. 8

89. 6

149.4

249.0

400

6. 5

29.4

58. 9

88.3

147. 2

245. 3

425

5. 5

29. 1

58. 3

87. 4

145. 7

242. 9

450

4. 6

28.8

57. 7

86. 5

144.2

240. 4

475

3.7

28.7

57.3

86.0

143.4

238. 9

500

2. 8

28. 2

56. 5

84. 7

140.9

235. 0

538

1.4

25. 2

50. 0

75. 2

125. 5

208. 9

550

—

25.0

49.8

74.8

124.9

208. 0

575

—

24.0

47. 9

71.8

119. 7

199. 5

600

—

19. 9

39. 8

59. 7

99.5

165.9

625

—

15.8

31.6

47.4

79. 1

131. 8

650

—

12. 7

25, 3

38.0

63.3

105.5

675

—

10. 3

20. 6

31.0

51. 6

86.0

700

—

8.4

16, 8

25. 1

41. 9

69.8

725

—

7.0

14.0

21.0

34.9

58.2

750

—

5. 9

11.7

17.6

29. 3

48. 9

775

—

4.6

9.0

13. 7

22.8

38. 0

800

—

3. 5

7. 0

10.5

17.4

29. 2

816

—

2.8

5. 9

8. 6

14.1

23.8

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0.1-13材料组别为2.3的钢制管法兰用材料最大允许工作压力（表压）

工作温度（P）

最大允许工作压力Cbar）

Classl 50 (PN20)

CIaSS300 (PN50)

CIaSS600 (PNllO)

Class900

(PN150)

CIaSSI 500 (PN260)

CIaSS2500 (PN420)

≤38

15. 9

41.4

82.7

124. 1

206.8

344.7

50

15.3

40.0

80.0

120. 1

200.1

333. 5

100

13. 3

34.8

69.6

104.4

173.9

289.9

150

12.0

31.4

62.8

94.2

157.0

261.6

200

11.2

29.2

,58.3

87.5

145.8

243.0

250

10,5

27.5

54.9

82.4

137.3

228.9

300

10.0

26. 1

52. 1

78.2

130.3

217.2

325

9. 3

25.5

51.0

76.4

127.4

212.3

350

8.4

25.1

50.1

75.2

,    125.4

208. 9

375

7∙4

24.8

49. 5

74.3

123.8

206.3

400

6.5

24.3

48. 6

72.9

121.5

202.5

425

5.5

23.9

47.7

71.6

119.3

198.8

450

4.6

23.4

46,8

70.2

117.1

195.1

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0.1-14材料组別为2.4的钢制管法兰用材料最大允许工作压力（表压）

工作温度（P）

最大允许工作压力〈b&r）______________________

CIaSSI50 (PN20)

ClaSS300 (PN50)

CIaSS600 (PNlIo)

CIaSS900 (PN150)

CIaSSI500 (PN260)

CIaSS2500 (PN420)

≤38

19.0

49.6

99.3

148.9

248.2

413.7

50

18.6

48.6

97.1

145.7

242.8

404.6

100

17.0

44.2

88.5

132.7

221.2

368.7

150

15.7

41.0

32.0

122.9

204.9

341.5

200

13.8

38.3

76.6

114.9

191.5

319.1

250

12. 1

36.0

72.0

108.1

180.1

300.2

300

10, 2

34.1

68. 3

102.4

170.7

284.6

325

9. 3

33.3

66.6

99.9

166.5

277.6

350

8.4

32?6

65?2

97.8

163.0

271. 7

375

7. 4

32.0

64. 1

96.1

160.2

266.9

400

6.5

31.6

63. 2

94.8

157.9

263.2

425

5∙5

31.1

62.3

93.4

155.7

259.5

450

4. 6

30.8

6L7

92.5

154. 2

256. 9

475

3.7

30.5

61.1

91.6

152.7

254.4

500

2.8

28.2

56.5

84,7

140.9

235.0

538

1.4

25. 2

50.0

75.2

125.5

208. 9

续表 7.0.1-14

工作温度（°C）

______________________最大允许工作压力（bar）______________

CIaSSI50 (PN20)

CIaSS300 CPN5O)

ClaSS6 00 (PNlIo)

CIaSS900

CPN150)

CIaSSI500 (PN26O)

ClaSS2500 CPN420)

550

—

25.0

49.8

74.8

124.9

208.0

575

24. 0

47. 9

71.8

119.7

199. 5

600

—

20. 3

40. 5

60.8

101. 3

168. 9

625

—

15. 8

.31.6

47.4

79.1

131. 8

650

—

12. 6

25. 3

37.9

63. 2

105.4

675

—

9. 9

19.8

29. 6

49.4

82.3

700

—

1. 9

15.8

23. 7

39. 5

65.9

725

—

6. 3

12.7

19.0

31.7

52. 8

750

—

5.0

10.0

15.0

25.0

41.7

775

—

4.0

8.0

11. 9

19.9

33. 2

800

—

3.1

6. 3

9.4

15. 6

26. 1

816

—

2.6

5. 2

7. 8

13.0

21. 7

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0.1-15材料组别为2.5的钢制管法兰用材料最大允许工作压力（表压）

工作温度（'C）

______________________最大允许工作压力（bar）

CIaSSI50 CPN20)

CIaSS300 (PN50)

CIaSS600 (PNlIO)

CIaSS900 (PN150)

CIaSSI500 (PN260)

CIaSS2500 (PN420)

≤38

19.0

49. 6

99. 3

148. 9

248. 2

413. 7

50

18.7

48.8

97. 5

146. 3

243.8

406.4

100

17.4

45. 3

90. 6

135. 9

226. 5

377.4

150

15.8

42. 5

84. 9

127.4

212.4

353. 9

200

13.8

39.9

79. 9

119.8

199.7

332. 8

250

12.1

37. 8

75.6

113.4

189. 1

315. 1

300

10.2

36. 1

72.2

108.3

180. 4

300. 7

325

9. 3

35. 4

70. 7

106. 1

176. 8

294. 6

350

8.4

34. 8

69. 5

104. 3

173. 8

289. 6

375

7.4

34. 2

68.4

102. 6

171.0

285.1

400

6. 5

33.9

67.8

101. 7

169. 5

282.6

425

5. 5

33.6

67.2

100.8

168.1

280.1

450

4.6

33. 5

66.9

100.4

167.3

278.8

475

3.7

31. 7

63.4

95. 1

158.2

263.9

500

2.8

28. 2

56.5

84. 7

140. 9

235. 0

538

1.4

25. 2

50. 0

75. 2

125. 5

208. 9

550

—

25.0

49. 8

74.8

124. 9

208.0 T

续表 7.0.1-15

工作温度（∙C）

最大允许工作压力（bar）

CIaSSI50 (PN20)

ClaSS300 (PN50)

Classβ00

(PNlIo)

CIaSS900 (PN15O)

ClaSSI500 (PN260)

CIaSS2 500 (PN420)

575

一

24. 0

47.9

71.8

119.7

199.5

600

—

21.6

42. 9

64. 2

107.0

178.5

625

——

18.3

36∙6

54.9

91.2

152.0

650

—

14, 1

28,1

42.5

70. 7

117.7

675

—

12.4

25.2

37.6

62.7

104, 5

700

—

10.1

20.0

29.8

49.7

83.0

725

—

7.9

15.4

23. 2

38.6

64.4

750

一

5.9

11.7

17.6

29.6

49.1

775

—

4.6

9.0

. 13.7

22.8

38.0

800

—

3.5

7.0

10.5

17.4、'

29.2

816

—

2.8

5.9

8.6

14.1

23.8

注:本标准表4. 0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

表7.0.1-16材料组别为2.11的钢制管法兰用材料最大允许工作压力（表压）

工作温度〈°C）

最大允许工作压力（bar）

CIaSSI 50 (PN20)

CIaSS300 <PN50)

CiaSS6 00 (PNllO)

CIaSS9 00

(PN150)

CIaSSI500 (PN260)

CIaSS2500 (PN420)

<38

19,0

49.6

99.3

148.9

248.2

413.7

50

18.7

48.8

97.5

146.3

243, 8

406.4

100

17.4

45. 3

90. 6

135.9

226.5

377.4

150

15.8

42. 5

84. 9

127.4

212.4

353.9

200

13.8

39.9

79.9

119.8

199.7

332.8

250

1Γ1

37.8

75.6

113.4

189.1

315.1

300

10.2

36.1

72.2

108.3

180.4

300.7

325

9.3

35.4

70.7

106.1

176.8

294.6

350

8.4

34.8

69.5

104,3

173.8

289.6

375

7.4

34.2

68,4

102.6

171.0

285.1

400

6. 5

33.9

67.8

101.7

169.5

282.6

425

5. 5

33.6

67.2

100.8

168. 1

280.1

450

4.6

33.5

66.9

100.4

167.3

278.8

475

3.7

31.7

63. 4

95.1

158.2

263.9

500

2.8

28.2

56.5

84.7

140.9

235.0

538

1.4

25.2

50.0

75.2

125,5

208.9

550

—

25.0

49.8

74.8

124.9

208.0

575

—

24

47. 9

71.8

119.7

199.5

续表 7.0.1-16

工作温度（Q）

最大允许工作压力（bar）

CIaSSI 50 (PN20)

CIaSS3OO CPN50)

CIaSS600 CPNnO)

CIaSS900

CPN150)

CIaSSI500 (PN260)

CIaSS2500 <PN420)

600

—

19. 8

39. 6

59.4

99.0

165.1

625

—

13. 9

27. 7

41.6

69.3

115. 5

650

一

10.3

20. 6

30. 9

51.5

85.8

675

—

8.0

15. 9

23.9

39.8

66. 3

700

—

5.6

11.2

16. 8

28.1

46.8

725

一

4.0

8.0

11. 9

19. 9

33.1

750

—

3.1

6. 2

9.3

15.5

25. 8

775

—

2. 5

4. 9

7.4

12. 3

20.4

800

一

2.0

4.0

6.1

10.1

16. 9

816

—

1.9

3. 8

5.7

9. 5

15.8

注:本标准表4.0.1所示管法兰用材料的适用压力-温度范围尚应遵循相关标准、规范的要求。

7.0.3工作温度系指压力作用下法兰金属的温度。工作温度低于20°C时,法兰的最高允许工作压 力取20°C时的数值。工作温度高于表列温度上限时,最高允许工作压力可根据使用经验或计算，由 设计者自行确定。

7.0.4如果一个法兰接头上的两个法兰具有不同的压力额定值，该连接接头的最高允许工作压力 值按较低者确定,并应控制安装时的螺柱扭矩，防止过紧。

7.0.5确定法兰接头的压力-温度额定值时,应考虑高温或者低温下管道系统中外力和外力矩对法 兰接头密封性能的影响。

7.0.7采用本标准表4. 0.1以外的材料时，法兰的最高允许工作压力可根据材料机械强度（常温/ 高温）相当的原则,参照表中所列材料予以确定,但不得大于表中对应材料的数值。

8.1管法兰连接尺寸
图8.1.1法兰的连接尺寸
表8.1.1管法兰连接尺寸                    （mm）

公称尺寸

CIaSSI50CPN20)

CIaSS3OO(PN5O)

Class600(PN110)

DN

NPS

D

K

L

Th

为（个）

D

K

L

Th

弑个）

D

K

L

Th

M个）

15

½

90

60.3

16

M14

4

95

66.7

16

MI4

4

95

66.7

16

Ml 4

4

20

%

100

69.9

16

MI4

4

115

82.6

18

Ml 6

4

115

82.6

18

Ml6

4

25

1

110

79.4

16

M14

4

125

88.9

18

M16

4

125

88.9

18

MI6

4

32

成

115

88.9

16

Ml 4

4

135

98.4

18

Ml 6

4

135

98.4

18

Ml 6

4

40

125

98.4

16

M14

4

155

114. 3

22

M20

4

155

114.3

22

M20

4

50

2

150

120. 7

18

Ml6

4

165

127.0

18

Ml6

8

165

127.0

18

Ml 6

8

65

2妬

180

139. 7

18

Ml 6

4

190

149,2

22

M20

~8

190

149.2

22

M20

8

80

3

190

152.4

18

Ml 6

4

210

168.3

22

M20

8

210

168.3

22

M20

8

100

4

230

190.5

18

MI6

8

255

200.0

22

M20

8

275

215.9

26

M24

8

125

5

255

215.9

22

M20

8

280

235.0

22

M20

8

330

266.7

30

M27

8

续表8.1.1

(Tnm)


公称尺寸

CIaSSI50(PN20)

CIaSS3OO(PN5O)

CIaSS600(PNlIO)

DN

NPS

D

K

L

Th

松（个）

D

K

L

Th

弑个）

D

K

L

Th

心个）

150

6

280

241. 3

22

M20

8

320

269.9

22

M20

12

355

292. 1

30

M27

12

200

8

345

298. 5

22

M20

8

380

330. 2

26

M24

12

420

349. 2

33

M30

12

250

10

405

362.0

26

M24

12

445

387.4

30

M27

16

510

431.8

36

M33

16

300

12

485

431. 8

26

M24

12

520

450. 8

33

M30

16

560

489.0

36

M33

20

350

14

535

476.3

30

M27

12

585

514.4

33

M30

20

605

527. 0

39

M36×3

20

400

16

595

539. 8

30

M27

16

650

571.5

36

M3 3

20

685

603.2

42

M39X3

20

450

18

635

577. 9

33

M30

16

710

628. 6

36

M33

24

745

654. 0

45

M42X3

20

500

20

700

635. 0

33

M30

20

775

685.8

36

M3 3

24

815

723. 9

45

M42X3

24

600

24

815

749. 3

36

M33

20

915

812,8

42

M39X3

24

940

838.2

51

M48X3

24

公称尺寸

ClaSS900(PN150)

CIaSSI 500( PN260)

ClaSS2500(PN420)

DN

NPS

D

K

L

Th

ι（个）

D

K

L

Th

以个）

D

K

L

Th

以个）

15

½

120

82.6

22

M20

4

120

82.6

22

M20

4

135

88.9

22

M20

4

20

130

88. 9

22

M20

4

130

88.9

22

M20

4

140

95.2

22

M20

4

25

1

150

101. 6

26

M24

4

150

101. 6

26

M24

4

160

108.0

26

M24

4

32

1¼

160

111.1

26

M2 4

4

160

111.1

26

M24

4

185

130. 2

30

M27

4

40

1¼

180

123. 8

30

M27

4

180

123.8

30

M2 7

4

205

U6.0

33

M30

4

50

2

215

165.1

26

M24

8

215

165. 1

26

M24

8

235

171, 4

30

M27

8

65

2妬

245

190, 5

30

M27

8

245

190. 5

30

M27

8

265

196.8

33

M30

8

80

3

240

190. 5

26

M24

8

265

203. 2

33

M30

8

305

228. 6

36

M33

8

100

4

290

235.0

33

M30

8

310

24L 3

36

M33

8

355

273.0

42

M39×3

8

125

5

350

279.4

36

M3 3

8

375

292.1

42

M39X3

8

420

323.8

48

M45×3

8

150

6

380

317.5

33

M30

12

395

317. 5

39

M36X3

12

485

368. 3

55

M52X3

8

200

8

470

393. 7

39

M36X3

12

485

393.7

45

M42X3

12

550

438. 2

55

M52X3

12

250

10

545

469.9

39

M36X3

16

585

482.6

51

M48X3

12

675

539.8

68

M64X3

12

300

12

610

533. 4

39

M36X3

20

675

571. 5

55

M52X3

16

760

619. 1

74

M70X3

12

350

14

640

558.8

42

M39X3

20

750

635. 0

60

M56×3

16

400

16

705

616. 0

45

M42X3

20

825

704.8

68

M64×3

16

450

18

785

685.8

51

M48X3

20

915

774.7

74

M70X3

16

—

500

20

855

749. 3

55

M52X3

20

985

831. 8

80

M76X3

16

600

24

1040

901. 7

68

M64X3

20

1170

990. 6

94

M90X3

16

8.2管法兰结构尺寸

8.2.4整体法兰的尺寸按图8. 2. 4和表8. 2. 4-1〜表8. 2. 4-6的规定。

8. 2. 8 法兰盖的尺寸按图8. 2. 8和表8.2. 8-1〜表8.2. 8-6的规定。

I 一       N      T

B _

-      Λ⅛4.5

梦__i____

图8.2.1带颈平焊钢制管法兰（SO）尺寸

表8,2.1-1 CIaSSI50（PN20）带颈平焊钢制管法兰

(mm)


公称尺寸

钢管 外径 A

'       连接尺寸

法兰 厚度 C

法兰 内径 B

法兰颈 大端 N

兰度H 法高E

DN

NPS

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 n（个）

15

~j√~

21.3

90

60,3

16

M14

4

9.6

22.5

30

14

20

%

26.9

100

69.9

16

MU

4

11.2

27.5

38

14

25

1

33.7

110

79.4

16∙

Ml4

4

12.7

34.5

49

16

32

1¼

42. 4

115 1

88,9

16

M14

4

14.3

43.5

59

19

40

1½

48.3

125

98.4

16

M14

4

15. 9

49.5

65

21

50

2

60.3

150

120.7

18

MI6

4

17.5

61.5

78

24

65

2⅛

76. 1

180

139, 7

18

M16

4

20.7

77. 6

90

27

80

3

88.9

190

152.4

18

Ml6

4

22.3

90.5

108

29

100

4

114.3

230

190.5

18

MI6

8

22. 3

116.0

135

32

125

5

139.7

255

215.9

22

M20 •

8

22.3

143.5

164

35

150

6

168.3

280

241.3

22

M20

8

23.9

170. 5

192

38

200

8

219.1

345

298.5

22

M20

8

27,0

22L5

246

43

250

10

273

405

362.0

26

M24

12

28.6

276.5

305

48

公称尺寸

钢管

外径

A

连接尺寸_______

⅛E ʌʌ ■K 二

厚度

C

71一径 B -法内B

法兰颈 大端 N

法兰

高度

H

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 M个)

300

12

323.9

485

431.8

26

M24

12

30.2

328.0

365

54

350

14

355.6

535

476.3

30

M27

12

33.4

360.0

400

56

400

16

406.4

595

539.8

30

M27

16

35.0

411.0

457

62

450

18

457

635

577. 9

33

M30

16

38.1

462. 0

505

67

500

20

508

700

635.0

33

M30

20

41.3

513.5

559

71

600

24

610

815

749.3

36

M33

20

46. 1

616. 5

663

81

表8.2.1-2 CIaSS300(PN50)带颈平焊钢制管法兰              (Tnm)

公称尺寸

钢管

外径

A

________连接尺寸__

法兰

厚度

C

法兰 内径 B

法兰颈 大端 N

法兰

高度

H

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个)

15

21.3

95

66.7

16

M14

4

12.7

22. 5

38

21

20

¾

26. 9

115

82. 6

18

Ml 6

4

14. 3

27.5

48

24

25

1

33. 7

125

88. 9

18

M16

4

15. 9

34.5

54

25

32

1¼

42.4

135

98.4

18

M16

4

17.5

43.5

64

25

40

1¼

48.3

155

114. 3

22

M20

4

19.1

49.5

70

29

50

2

60. 3

165

127.0

18

Ml 6

8

20. 7

61.5

84

32

65

2¼

76. 1

190

149.2

22

M20

8

23.9

77. 6

100

37

80

3

88.9

210

168.3

22

M20

8

27.0

90.5

117

41

100

4

114.3

255

200.0

22

M20

8

30.2

116.0

146

46

125

5

139. 7

280

235. 0

22

M20

8

33. 4

143. 5

178

49

150

6

168.3

320

269.9

22

M20

12

35.0

170.5

206

51

200

8

219.1

380

330.2

26

M24

12

39. 7

221.5

260

60

250

10

273

445

387.4

30

M27

16

46. 1

276.5

321

65

300

12

323.9

520

450.8

33

M30

16

49.3

328. 0

375

71

350

14

355.6

585

514.4

33

M30

20

52.4

360.0

425

75

400

16

406.4

650

571. 5

36

M33

20

55. 6

411.0

483

81

450

18

457

710

628. 6

36

M33

24

58. 8

462. 0

533

87

.500

20

508

775

685.8

36

M33

24

62.0

513.5

587

94

600

24

610

915

812.8

42

M39X3

24

68. 3

616. 5

702

105

表8.2.1-3 ClaSS600(PNlIO)带颈平焊钢制管法兰              (mm〉

公称尺寸

钢管

外径

A

~~~连接尺寸~

兰度C 法厚C

法兰

内径

B

法兰颈 大端 N

法兰

高度

H

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 ”(个)

15

21.3

95

66.7

16

MI4

4

14.3

22.5

38

22

20

如

26.9

115

82.6

18

MI6

4

15.9

27.5

48

25 '

25

1

33.7

125

88.9

18

M16

4

17.5

34.5

54

27

32

1¼

42.4

135 .

98.4

18

Ml 6

4

20,7

43. 5

64

29

40

1½

48.3

155

114.3

22

M20

4

22.3

49. 5

70

32

50

2

60.3

165

127.0

18

Ml 6

^ 8

25.4

6L5

84

37

65

2扬

76.1

190

149.2

22

M20

8

28.6

77.6 '

100

41

80

3

88. 9

210

168.3

22

M20

8

31.8

90.5

117

46

. 100

4

114.3

275

215.9

26

M24

8

38.1

116.0

152

54 .

125

5

139.7

330

266.7

30

M2 7

8

44. 5

143.5

189

60

150

6

168.3

355

292.1

30

M27

12

47.7

170.5

222

67

200

8

219.1

420

349.2

33

M30

12

55.6

221.5

273

76

250

10

273

510

431.8

36

M33

16

63.5

276.5

'343

86

300

12

323.9

560

489.0

36

M33

20

66.7

328.0

400

92

350

14

355. 6

605

527.0

39

M36X3

20

69.9

360.0

432

94

400

16

406.4

685

603. 2

42

M39X3

20

76.2

411.0

495

106

450

18

457

745

654.0

45

M42X3

20

82.6

462.0

546

117

500

20

508

815

723.9

45

M42X3

24

~~88.9

513. 5

610

127

600

24

610

940

838.2

51

M48X3

24

IOL 6

616. 5

718

140

表8.2.1-4 CIaSS900(PN150)带颈平焊钢制管法兰              (mm)

公称尺寸

钢管 外径 A

连接尺寸     ___

法兰

厚度

C

兰径B 法内E

法兰颈 大端 N

兰度H 法高E

DN

NPS

法兰 外径 D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 算(个)

15

½

21.3

120

82.6

22

M20

4

22.3

22.5

38

32

20

%

26.9

130

88. 9

22

M20

4

25.4

27.5

44

35

25

1

33.7

150

IOI.6

26

M24

4

28.6

34.5

52

41

32

1¼

42.4

160

111.1

26

M24

4

28. 6

43. 5

64

41

40

~1¼

48.3

180

123.8

30

M27

4

31.8

49,5

70

44

50

2

60.3

215

165.1

26

M24

8

38.1

61.5

105

57

65

2½

76.1

245

190.5

30

M27

8

41.3

77.6

124

64

80

3

88.9

240

190.5

26

M24

8

38. 1

90.5

127

54

100

4

114,3

290

235.0

33

M30

8

44.5

116.0

159

70

125

5

139.7

350

279.4

36

M33

8

50.8

143.5

190

79

公称尺寸

钢管

外径

A

________连接尺寸

法兰

厚度

C

法兰 内径 B

法兰颈 大端 N

法兰 高度 H

DN

NPS

法兰 外径 D

螺栓孔中

心圆直径

K

螺检孔 直径 L

螺栓

Th

螺栓孔 数量 狀个)

150

6

168.3

380

317. 5

33

M30

12

55. 6

170. 5

235

86

200

8

219.1

470

393. 7

39

M36×3

12

63. 5

221. 5

298

102

250

10

273

545

469. 9

39

M36X3

16

69. 9

276. 5

368

108

300

12

323. 9

610

533.4

39

M36×3

20

79.4

328. 0

419

117

350

14

355.6

640

558.8

42

M39X3

20

85.8

360. 0

451

130

400

16

406. 4

705

616.0

45

M42X3

20

88. 9

411.0

508

133

450

18

457

785

685.8

51

M48X3

20

101. 6

462.0

565

152

500

20

508

855

749.3

55

M52×3

20

108.0

513. 5

622

159

600

24

610

1040

901.7

68

M64X3

20

139. 7

616.5

749

203

表8.2.1-5 CIaSSI500(PN260)带颈平焊钢制管法兰              (mm)

B



Λ⅛4.5


n×L



公称尺寸

管径A 钢外A

___ 连接尺寸

法兰

厚度

C

æ 二 内径 B

法兰颈 大端 N

法兰

高度

H

DN

NPS

兰径D 法外E

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个)

15

¼

21.3

.120

82. 6

22

M20

4

22.3

22. 5

38

32

20

%

26.9

130

88. 9

22

M20

4

25.4

27. 5

44

35

25

1

33. 7

150

101.6

26

M24

4

28.6

34. 5

52

41

32

1¼

42.4

160

∏l. 1

26

M24

4

28,6

43. 5

64

41

40

1¼

48.3

180

123. 8

30

M27

4

31.8

49.5

70

44

50

2

60. 3

215

165.1

26

M24

8

38.1

61.5

105

57

65

2½

76. 1

245

190.5

30

M27

8

41.3

77. 6

124

64

图8.2.2带颈对焯钢制管法兰(WN)尺寸

表8.2,2-1 ClaSSl50 （PN20）带颈对焊钢制管法兰              （mm）

公称尺寸

钢管外径 （法兰焊 端外径） A

_______连接尺寸

法兰 厚度 C

法兰颈 大端 N

法兰 内径 B

法兰

高度

H

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

数最 心个）

15

%

21.3

90

60.3

16

Ml4

4

9.6

30

15.5

46

20

%

26.9

100

69. 9

16

Ml4

4

11.2

38

21

51

25

1

33.7

110

79. 4

16

M14

4

12.7

49

27

54

32

1必

42.4

115

88.9

16

MI4

4

14. 3

59

35

56

40

1½

48, 3

125

98.4

16

Ml4

4

15. 9

65

41

60

50

2

60.3

150

120. 7

18

M16

4

17.5

78

52

62

65

2场

76,1

180

139. 7

18

M16

4

20.7

90

66

68

80

3

88.9

190

152.4

18

Ml6

4

22.3

108

77.5

68

100

4

114.3

230

190.5

18

MI6

~8

22.3

135

101.5

75

' 125

5

139. 7

255

215.9

22

M20

8

22. 3

164

~127

87

150

6

168.3

280

241.3

22

M20

8

23. 9

192

154

87

200

8

219.1

345

298.5

22

M20

8

27.0

246

203

100

250

10

273

405

362.0

26

M24

12

28.6

305

255

100

300

12

323.9

485

431.8

26

M24

12

30.2

365

303.5

113

350

14

355.6

535

476.3

30

M27

33.4

400

—

125

400

16

406.4

595

539.8

30

M27

16

35.0

457

—

125

450

18

457

635

577.9

33

M30

16

38.1

505

138

500

20

508

700

635.0

33

M30

20

41.3

559

—

143

600

24

610

815

749, 3

36

M33

20

46. 1

663

-^r-

151

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录q确定，表列法兰内径B相当于釆用钢管壁

厚为SCh40。

表8.2.2-2 ClaSS300（PN50）带颈对焊钢制管法兰              （mm）

公称尺寸

钢管外径 （法兰焊 端外径） A

~~   连接尺寸

法兰 厚度 C

法兰颈 大端 N

法兰 髙度 H

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 弑个）

15

场

21.3

95

66?7

16

M14

4

12.7

38

15.5

51

20

%

26.9

115

82.6

18

Ml 6

4

14. 3

48

21

56

25

1

33.7

125

88.9

18

MI6

4

15.9

54

27

60

32

IX

42,4

135

98?4

18

M16

4

17.5

64

35

64

40

1¼

48.3

155

114. 3

22

M20

4

19. 1

70

41

67

50

2

60.3

165

127,0

18

M16

8

20.7

84

52

68

65

2捌

76. 1

190

149.2

22

M20

8

23.9

.100

66

75

80

3

88.9

210

168.3

22

M20

8

27.0

117

77, 5

78

100

4

114,3

255

200.0

22

M20

8

30.2

146

101.5

84

公称尺寸

钢管外径 （法兰焊 端外径） A

___ 连接尺寸 _______

法兰

厚度

C

法兰颈 大端 N

⅛E ʌʌ ι⅛ 二

内径

B

法兰

高度

H

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 ”（个）

125

5

139.7,

280

235.0

22

M20

8

33.4

178

127

97

150

6

168. 3

320

'269. 9

22

M20

12

35.0

206

154

97

200

8

219.1

380

330.2

26

M24

12

39.7

260

203

110

250

10

273

445

387. 4

30

M27

16

46.1

321

255

116

300

12

323. 9

520

450.8

33

M30

16

49.3

375

303. 5

129

350

14

355. 6

585

514.4

33

M30

20

52.4

425

—

141

400

16

406.4

650

571. 5

36

M33

20

55. 6

483

—

144

450

18

457

710

628.6

36

M33

24

58.8

533

—

157

500

20

508

775

685.8

36

M33

24

62.0

587

一

160

600

24

610

915

812. 8

42

M39X3

24

68. 3

702

J—

167

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。表列法兰内径B相当于采用钢管壁厚 为 SCh40。

表8-2.2-3 CIaSS600（PNlIO）带颈对焊钢制管法兰              （mm）

公称尺寸

钢管外径 （法兰焊 端外径） A

________连接尺寸

法兰

厚度

C

法兰颈 大端 N

法兰 内径 B

法兰

高度

H

DN

NPS

法—

外2

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

15

近

21. 3

95

66.7

16

M14

4

14. 3

38

—

52

20

%

26. 9

115

82. 6

18

M16

4

15.9

48

—

57

25

1

33.7

125

88.9

18

MIe

4

17.5

54

62

32

%

42.4

135

98. 4

18

Ml 6

4

20. 7

64

—

67

40

1扬

48. 3

155

114. 3

22

M20

4

22.3

70

—

70

50

2

60. 3

165

127.0

18

Ml 6

8

25. 4

84

—

73

65

2妬

"76.1

190

149.2

22

M20

8

28. 6

100

一

79

80

3

88. 9

210

168. 3

22

M20

8

31.8

117

—

83

100

4

114.3

275

215. 9

26

M24

8

38.1

152

—

102

125

5

139.7

330

266.7

30

M27

8

44.5

189

—

114

150

6

168.3

355

292.1

30

M27

12

47.7

222

—

117

200

8

219. 1

420

349, 2

33

M30

12

55.6

273

'—

133

250

10

273

510

431.8

36

M33

16

63. 5

343

—

152

300

12

323. 9

560

489.0

36

M3 3

20

66. 7

400

—

156

350

14

355. 6

605

527.0

39

M36X3

20

69.9

432

—

165

400

16

406.4

685

603. 2

42

M39X3

20

76. 2

495

178

450

18

457

745

654.0

45

M42X3

20

82. 6

546

"—

184

500

20~

508

815

723. 9

45

M42×3

24

88.9

610

—

190

600

24

640

940

838.2

51

M48X3

~24~

101.6

718

—

203

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

表8.2.2-4 CIaSS900(PN150)带颈对焊钢制管法兰              (mm)

公称尺寸~~

钢管外径 (法兰焊 端外径) A

_____连接尺寸

兰度C 法厚C

法兰颈 大端 N

法兰 内径 B

兰度日 法高E

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 性(个)

15

⅛

21.3

120

82.6

22

M2O

4

22. 3

38

—

60

20

%

26.9

130

88.9

22

M20

4

25.4

44

一

70

25

1

33.7

150

101.6

26

M24

4

28.6

52

—

73

32

1¼

42.4

160

111.1

26

M24

4

28.6

64

一

73

40

1½

48.3

180

123.8

30

M27

4

31.8

70

—

83

、50

2

60.3

215

165.1

26

M24

8

38. 1

105

—

102

65

2⅛

76.1

245

190.5

30

M27

8

41.3

124

—

105

80

3

88.9

240

190.5

26

M24

8

38.1

127

—

102

100

4

114.3

290

235.0

33

M30

8

44.5

159

—

114

125

5

139.7

350

279.4

36

M33

8

50.8

190

—

127

150

6

168.3

380

317. 5

33

M3。

12

55.6

235

—

140

200

8

219.1

470

393.7

39

M36X3

12

63.5

298

—

162

250

10

273 •

545

469.9

39

M36X3

16

69.9

368

—

184

300

12

323.9

610

533.4

39

M36×3

20

79.4

419

—

200

350

14

355.6

640

558.8

42

M39X3

20

85.8

451

—

213

400

16

406.4

705

616.0

45

M42X3

20

88.9

508

—

216

450

18

457

785

685.8

51

M48X3

20

101.6

565

一

229

500

20

508

855

749.3

55

M52×3

20

108.0

622

—

248

600

24

610

1040

901.7

68

M64X3

20

139. 7

749

—

292

注:法兰内径B由钢管壁厚确定，用户应在订货时注明或按本标准附录C确定.

表8.2.2-5 CIaSSl500(PN260)带颈对焯钢制管法兰             (mm)

公称尺寸

钢管外径 (法兰焊 端外径) A

连接尺寸      一

法兰 厚度 C

法兰颈 大端 N

兰径B 法内B

法兰

高度

H

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 聲(个)

15

⅛

21.3

120

82.6

22

M2。

4

22. 3

38

—

60

20

%

26.9

130

88.9

22

M20

4

25.4

44

—

70

25

1

33.7

150

IOlr 6

26

M24

4

28.6

52

—

73

32

1¼

42.4

160

IILI

26

M24

4

28.6

64

—

73

40

IX

4&3

180

123.8

30

M27

4

31.8

70

—

83

50

2

60,3

215

165.1

26

M24

8

38. 1

105

—

102

65

2妩

76.1

245

190. 5

30

M27

8

41.3

124

—

105

80

3

88.9

265

203. 2

33

M30

8

47.7

133

—

117

100

4

114.3

310

241.3

36

M33

8

54,0

162

一

124

公称尺寸~

钢管外径 （法兰焊 端外径） A

连接尺寸

兰度G 法厚

法兰颈 大端 N

法兰 内径 B

兰度H 法高日

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 m（个）

125

5

139.7

375

292.1

42

M39×3

8

73. 1

197

—

156

150

6

168. 3

395

317. 5

39

M36×3

12

82. 6

229

—

171

200

8

219.1

485

393.7

45

M42X3

12

92. 1

292

—

213

250

10

273

585

482. 6

51

M48X3

12

108.0

368

一

254

300

12

323.9

675

571. 5

55

M52X3

16

123.9

451

—

283

350

14

355. 6

750

635.0

60

M56×3

16

133.4

495

—

298

400

16

406.4

825

704.8

68

M64×3

16

146.1

552

—

311

450

18

457

915

774.7

74

M70X3

16

162.0

597

—

327

500

20

508

985

831. 8

80

M76×3

16

177.8

641

—

356

600

24

610

1170

990.6

94

M90X3

16

203.2

762

—

406

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

表8.2.2-6 ClaSS2500（PN420）带颈对焯钢制管法兰              （Inm）

公称尺寸

钢管外径 （法兰焊 端外径） A

连接尺寸

法兰

厚度

C

法兰颈 大端 N

兰径B 法内E

兰度H

.法高日

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 丸（个）

15

%

21. 3

135

88. 9

22

M20

4

30.2

43

73

20

¾

26.9

140

95.2

22

M20

4

31. 8

51

—

79

25

1

33. 7

160

108.0

26

M24

4

35.0

57

—

89

32

1¼

42.4

185

130.2

30

M27

4

38. 1

73

—

95

40

1½

48. 3

205

146.0

33

M30

4

44. 5

79

—

Ill

50

2

60.3

235

171.4

30

M27

8

50. 9

95

—

127

65

2½

76. 1

265

196.8

33

M30

8

57.2

114

—

143

80

3

88. 9

305

228.6

36

M33

8

66. 7

133

—

168

100

4

114.3

355

273.0

42

M39X3

8

76. 2

165

—

190

125

5

139. 7

420

323.8

48

M45×3

8

92.1

203

—

229

150

6

168.3

485

368. 3

55

M52X3

8

108.0

235

—

273

200

8

219.1

550

438.2

55

M52X3

12

127.0

305

—

318

250

10

273

675

539. 8

68

M64X3

12

165. 1

375

一

419

300

12

323. 9

760

619.1

74

M7OX3

12

184.2

441

464

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

N

D

图8.2.3长高颈钢制管法兰(LWN)尺寸
表8.2.3-1 CIaSSl50 (PN20)长高颈钢制管法兰               (mm)

-~公称尺寸

钢管外径 (法兰焊 端外径)

A

连接尺寸       :一

法兰 厚度 C

法兰颈 大端 N

兰径B 法内B

兰度H 法高H

DN

NPS

兰役D 法外D

螺栓孔中 心圆直径 K

螺栓孔 宜径 L

螺栓

Th

螺栓孔 数量 〃(个)

15

⅛

21.3

90

60. 3 .

16

Mu

4

9.6

30

15. 5

229

20

¾

26.9

100

69. 9

16

Ml4

4

11.2

38

21

229

25

1

33.7

110

79.4

16

M14

4

12.7

49

27

229

32

1¼

42.4

115

88.9

16

MI4

4

14.3

59

35

229

40

1½

48.3

125

98.4

16

M14

4

15. 9

65

41

229

50

2

60. 3

150

120. 7

18

M16

4

17.5

78

52

229

65

2¼

76.1

180

139.7

18

M16

4

20. 7

90

66

229

80

3

88.9

190

152.4

18

M16

4

22.3

108

77.5

229

100

4

114.3

230

190.5

18

M16

8

22.3

135

IOL 5

229

125

5

139.7

255

215.9

22

M20

8

22,3

164

127

305

150

6

168, 3.

280

241,3

22

M20

8

23.9

192

154

305

200

8

219.1

345

298.5

22

M20

8

27.0

246

203

305

250

10

273

405

362.0

26

M24

12

28. 6

305

255

305

300

12

323,9

485

431.8

26

M24

12

30, 2

365

303.5

305

350

14

355.6

535

476.3

30

M27

' 12

33.4

400

—

305

400

16

406.4

595

539.8

30

M27

16

35.0

457

—

305

450

18

457

635

577.9

33

M30

16

38. 1

505

—

305

500

20

508

700

635.0

33

M30

20

41. 3

559

—

305

600

24

610

815

749.3

36

M33

20

46.1

663

—

305

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。表列法兰内径B相当于釆用钢管壁

厚为SCh40。

公称尺寸

钢管外径 （法兰焊 端外径） A

__尺___

法兰

厚度

C

法兰颈 大端 N

兰径B 一 法内B

法— 高馬

H

DN

NPS

⅛k 乂 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 71（个）

15

近

21. 3

95

~66/7~

16

M14

4

12.7

~38~

15. 5

229

20

%

26. 9

115

82. 6

18

Ml 6

4

14. 3

48

21

229

25

1

33. 7

125

88. 9

18

Mle

4

15.9

54

27

229

32

1只

42.4

135

98.4

18

Ml 6

4

17.5

64

35

229

40

IK

48. 3

155

114. 3

22

M20

4

19.1

70

41

229

50

2

60. 3

165

127.0

18

M16

8

20.7

84

52

229

65

2妬

76. 1

190

149.2

22

M20

8

23. 9

100

66

229

80

3

88. 9

210

168. 3

22

M20

8

27.0

117

77.5

229

100

4

114.3

255

200.0

22

M2O

8

30.2

146

101. 5

229

125

5

139.7

280

235.0

22

M20

8

33.4

178

127

305

150

6

168. 3

320

269. 9

22

M20

12

35.0

206

154

305

200

8

219.1

380

330. 2

26

M24

12

39. 7

260

203

305

250

10

273

445

387.4

30

M27

16

46.1

321

255

305

300

12

323.9

520

450.8

33

M30

16

49. 3

375

303.5

305

350

14

355. 6

585

514. 4

33

M30

20

52.4

425

305

400

16

406.4

650

571. 5

36

M33

20

55.6

483

—

305

450 '

18

457

710

628. 6

~36-

M33

24

58. 8

533

—

305

500

20

508

775

685.8

36

M33

24

62.0

587

—

305

600

24

610

915

812.8

42

M39X3

24

68.3

702

—

305

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定•表列法兰内径B相当于采用钢管壁厚

为 SCh40 0

表8.2.3-3 ClaSS600(PNlIO)长高颈钢制管法兰              (mm)

公称尺寸

钢管外径 （法兰焊 端外径） A

________'连接尺寸____ ___

法兰

厚度

C

法兰颈 大端 N

法兰 内径 B

爲二 高度

H

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

15

择

21?3

95

66. 7

16

M14

4

14?3

38

一

229

20

26. 9

115

82. 6

18

Ml 6

4

15.9

48

—

229

25

1

33.7

125

88.9

18

Ml 6

4

17. 5

54

—

229

32

%

42.4

135

98.4

18

M16

4

20. 7

64

—

229

40

1½

48.3

155

114. 3

22

M20

4

22.3

70

—

229

50

2

60. 3

165

127.0

18

M16

8

25.4

84

—

229

65

2妩

76.1

190

149. 2

22

M20

8

28.6

100

—

229

80

3

88. 9

210

168. 3

22

M20

8

31. 8

117

—

229

100

4

114.3

275

215. 9

26

M24

8~

38.1

152

—

229

125

5

139.7

330

266.7

30

M27

8

44. 5

189

一

305

续表8.233                          (mm)

公称尺寸

钢管外径 （法兰焊 端外径） A

连接尺寸     一

兰度C 法厚

法兰颈 大端 N

法兰 内径 B

兰度H 法高E

DN

NPS

法兰 外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 贫（个）

150

6

168.3

355

292. 1

30

M27

12

47.7

222

一

305

200

8

219.1

420

349.2

33

M30

12

55.6

273

—

305

250

10

273

510

431.8

36

M33

16

63.5

343

—

305

300

12

323.9

560

489.0

36

M33

20

66.7

400

—

305

350

14

355. 6

605

527.0

39

M36X3

20

69.9

432

—

305

.400

16

406.4

685

603,2

42

M39X3

20

76.2

495

—

305

450

18

457

745

654.0

45

M42X3

20

82.6

546

一

305

500

20

508

815

723.9

45

M42×3

24

88. 9

610

—

305

600

24

640

940

838.2

51

M48X3

24

101.6

718

—

305

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定.

表8.2.3-4 ClaSS900(PN150)长高颈钢制管法兰              (mm)

公称尺寸

钢管外径 （法兰焊 端外径） A

连接尺寸

法兰 厚度 C

法兰颈 大端 N

法兰 内径 B

法兰 髙度 H

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 〃（个）

15

½

21.3

120

82.6

22

M20

4

22.3

38

一

229

20

%

26.9

130

88.9

22

M20

4

25.4

44

—

229

25

1

33.7

150

IOL 6

26

M24

4

28. 6

52

—

229

32

1¼

42.4

160

Ill. 1

26

M24

4

28.6

64

—

229

40

1¼

48.3

180

123.8

30

M27

4

31.8

70

一

229

50

2

60.3

215

165.1

26

M24

8

38. 1

105

—

229

65

2⅛

76.1

245

190.5

30

M27

8

41.3

124

—

229

80

3

88.9

240

190.5

26

M24

8

38.1

127

—

229

100

4

114.3

290

235.0

33

M30

8

44,5

159

—

229

125

5

139.7

350

279.4

36

M33

8

50.8

190

—

305

150

6

168, 3

380

317.5

33

M30

12

55. 6

235

—

305

200

8

219.1

470

393.7

39

M36X3

12

63.5

298

—

305

250

10

273

545

469.9

39

M36X3

16

69.9

368

—

305

300

12

323.9

610

533.4

39

M36X3

20

79. 4

419

—

305

350

14

355.8

64。

558.8

42

M39X3

20

85.8

451

—

305

400

16

406.4

705

616.0

45

M42X3

20

88.9

508

~_■

305

450

18

457

785

685.8

51

M48X3

20

101.6

565

—

305

500

20

508

855

749.3

55

M52X3

20

108.0

622

—

305

600

24

610

1040

901.7

68

M64X3

20

139.7

749

—

305

注：法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

表8.2.3-5 ClaSSI500(PN260)长高颈钢制管法兰               CmrrL)

公称尺寸

钢管外径 （法兰焊 端外径） A

_____ 连接尺寸

法兰

厚度

C

法兰颈 大端 N

法兰 内径 B

法兰 高度 H

DN

NPS

兰径D 法外C _

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 刀（个）

15

¼

21. 3

120

82. 6

22

M20

4

22.3

38

—

229

20

%

26.9.

130

88.9

22

M20

4

25. 4

44

—

229

25

1

33. 7

150

101.6

26

M24

4

28. 6

52

—

229

32

ι¼

42.4

160

111.1

26

M24

4

28.6

64

—

229

40

ι½

48.3

180

123.8

30

M27

4

31. 8

70

—

229

50

2

60. 3

215

165.1

26

M24

8

38.1

105

一

229

65

2¼

76.1

245

190.5

30

M27

8

41. 3

124

一

229

80

3

88,9

265

203.2

33

M3。

8

47. 7

133

229

100

4

■ 114. 3

310

241.3

36

M33

8

54.0

162

—

229

125

5

139. 7

375

292. 1

42

M39X3

8

73. 1

197

—

305

150

6

168.3

395

317. 5

39

M36X3

12

82. 6

229

—

305

200

8

219. 1

485

393.7

45

M42X3

12

92.1

292

—

305

250

10

273

585

482.6

51

M48X3

12

108. 0

368

—

305

300

12

323. 9

675

571. 5

55

M52×3

16

123.9

451

—

305

350

14

355.6

, 750

635.0

60

M56X3

16

133.4

495

—

305

400

16

406.4

825

704. 8

68

M64×3

16

146.1

552

—

305

450

18

457

915

774. 7

74

M70X3

16

162. 0

597

—

305

500

20

508

985

■ 831.8

80

M76×3

16

177.8

641

—

305

600

24

610

1170

990. 6

94

M90X3

16

203.2

762

—

305

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

表8.2.3-6 CJaSS2500（PN420）长高颈钢制管法兰              （mm）

公称尺寸

钢管外径 （法兰焊 端外径） A

连接尺寸

法兰

厚度

C

法兰颈 大端 N

法兰 内径 B

法兰 高度 H

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量

个）

15

¼

21. 3

135

88.9

22

M20

4

30. 2

43

—

229

20

%

26. 9

140

95. 2

22

M20

4

31. 8

51

—

229

25

1

33.7

160

108.0

26

M24

4

35. 0

57

—

229

32

ι¼

'42.4

185

130.2

30

M2 7

4

38.1

73

—

229

40

48.3

205

146.0

33

M30

4

44.5

79

—

229

50

2

■ 60. 3

235

171.4

30

M27

8

50. 9

95

—

229

65

~2¼~

76.1

265

196.8

33

M30

8

57. 2

114

—

229

80

3

88.9

305

228. 6

36

M3 3

8

66.7

133

一

229

100

4

114.3

355

273.0

42

M39X3

8

76. 2

165

—

229

公称尺寸

钢管外径 （法兰焊 端外径） A

连接尺寸

一l⅞⅞lc 一

法兰颈 大端 N

号一径B 法内B

兰度丐 法高Jd

DN

NPS

法兰 外径 D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 狱个）

125

5

139.7

420

323.8

48

M45X3

8

92.1

203

—

305

150

6

168.3

485

368.3

55

M52×3

8

108.0

235

—

…

305

200

8

219.1

550

438.2

55

M52X3

12

127.0.

305

—

305

250

~~10

273

675

539.8

68

M64X3

12

165.1

375

—

305

300

12

323.9

7.60

619.1

74

M70X3

12

184.2

441

—,

305

注;法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定.

V

图8.2.4整体钢制管法兰（IF）尺寸
表8.2.4-1 CIaSSl50（PN20）整体钢制管法兰                 （mm）

公称尺寸

"        连接尺寸

法兰

厚度

C

法兰颈 大端 N

颈部最

小壁厚

S

兰径B 法内B

DN

NPS

-- 兰径D 法外。

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量

狀个）

15

&

90

60.3

16

Ml 4

4

9. 6(8.0)

30

2.8

13

20

%

100

69.9

16

M14

4

11.2(8.9)

38

3, 2

19

25

1

110

79.4

16

MI4

4

12.7(9.6)

49

4.0

25

32

1¼

115

88.9

16

M14

4

14. 3(：IL 2)

59

4.8

32

40

1%

125

98.4

16

M14

4

15.9(12,7)

65

4.8

38

50

2

150

120.7

18

~~^M16

4

17.5(14.3)

78

5.6

51

65

2½

180

139.7

18

Ml 6

4

20.7(15,9)

90

5.6

64

80

3

190

152.4

18

M16

4

22.3

108

5.6

76

100

4

230

190,5

18

Ml 6

8

22.3

135

^4

102

125

5

255

215.9

22

M20

8

22.3

164

7.1

127

150

6

280

241.3

22

M20

. 8

23.9

•192

7.1

152

200

8

345

298.5

22

M20

8

27.0

246

7. 9

203

250

10

405

362.0

26

M24

12

28.6

305

8.7

254

公称尺寸

_________连接尺寸

法兰 厚度 C

法兰颈 大端 N

颈部最 小壁厚 S

法兰

内径

B

DN

NPS

⅛ ʌʌ r 姑二

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 松(个)

300

12

485

431.8

26

M24

12

30. 2

365

9. 5

305

350

14

535

476. 3

30

M27

12

33.4

400

10. 3

337

400

16

595

539.8

30

M27

16

35.0

457

11.1

387

450

18

635

577. 9

33

M30

16

38.1

505

11. 9

438

500

20

700

635.0

33

M30

20

41. 3

559

12.7

489

600

.24

815

749.3

36

M3 3

20 '

46.1

663

14. 5

591

注：括号内尺寸为整体法兰允许的最小厚度,适用于阀门两端的法兰，

表8.2.4-2 ClaSS300(PN50)整体钢制管法兰                (mm)

公称尺寸

连接尺寸____

兰度G 法厚C

法兰颈 大端 N

颈部最

小壁厚

S

法兰 内径 B

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 刀(个)

15

95

66. 7

16

M14

4

12. 7

38

3.2

13

20

¾

115

82.6

18

Ml 6

4

14. 3

48

4. 0

19

25

1

125

88. 9

18

Ml 6

4

15. 9

54

4.8

25

32

%

135

98.4

18

Ml 6

4

17. 5 '

64

4.8

32

40

1½

155

114. 3

22

M20

4

19.1

70

4.8

38

50

2

165

127.0

18

M16

8

20.7

84

6.4

51

65

2½

190

149. 2

22

M20

8

23.9

100

6.4

64

80

3

210

168.3

22

M20

8

27.0

117

7.1

76

100

4

255

200.0

22

M20

8

30. 2

146

7. 9

102

125

5

280

235.0

22

M20

8

33.4

178

9.5

127

150

6

320

269. 9

22

M20

12

35.0

206

9.5

152

200

8

380

330.2

26

M24

12

39. 7

260

11.1

203

250

10

445

387.4

30

M27

16

46. 1

321

12. 7

254

300

12

520

450.8

33

M30

16

49. 3

375

14.3

305

350

14

585

514.4

33

M30

20

52.4

425

15. 9

337

400

16

650

571.5

36

M33

20

55.6

483

17.5

387

450

18

710

628. 6

36

M33

24

58. 8

533

19.0

432

500

20

775

685. 8

36

M33

24

62.0

587

20. 6

483

600

24

915

812.8

42

M39X3

24

68. 3

702

23. 8

584

表8.2.4-3 ClaSS600(PNlIO)整体钢制管法兰                (mm)

公称尺寸

~      连接尺寸     —~

兰度C

法兰颈 大端 N

颈部最 小壁厚 S

法兰

内径

B

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

15

扬.

95

66,7

16

Ml4

4

14.3

38

4.1

13

20

%

115

82.6

18

MI6

4

15.9

48

4.1

19

25

1

125

88.9

18

Ml 6

4

17.5

54

4.8

25

32

1¼

135

98.4

18

MI6

4

20. 7

64

4.8

32

40

1扬

155

114.3

22

M2O

4

22.3

70

5.6

38

50

2

165

127.0

18

M16

8

25.4

84

6.4

51

65

2刻

190

149.2

22

M20

8

28.6

100

7.1

64

80

3

210

168.3

22

M20

8

3L8

117

7.9

76

100

4

275

215.9

26~

M24

8

38?1

152

9.7

102

.125

5

330

266. 7

30

M27

8

44.5

189

IL 2

127

150

6

355

292.1

30

M2 7

12

47.7

222

12.7

152

200

8

420

349. 2

33

M30

12

55.6

273

15.7

200

250

10

510

431.8

36

M33

16

63.5

343

19.1

248

300

12

560

489.0

36

M33

20

66.7

400

23.1

298

350

14

605

527.0

39

M36X3

20

69,9

432

24.6

327

400

16

685

603. 2

42

M39X3

20

76.2

495

27. 7

375

450

18

745

654. 0

45

M42X3

20

82.6

546

31.0

419

500

20

815

723.9

45

M42X3

24

88.9

610

34.0

464

600

24

95

66.7

16

M14

4

IOL 6

718

40.4

559

表8.2.4-4 CIaSSgOO (PNI50)整体钢制管法兰                (mm)

公称尺寸

连接尺寸

兰度C 法厚

法兰颈 大端

N .

颈部最

小壁厚

S

法兰 内径 B

DN

NPS

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 m（个）

15

妩

120

82.6

22

M20

4

22.3

38

4.1

13

20

¾

130

88.9

22

M20

4

25.4

44

4.8

17

25 .

1

150

101.6

26

M24

4

28.6

52

5.6

22

32

1¼

160

IlLI

26

M24

4

28.6

■64

6.4

28

40

1½

180

123, 8

30

M27

4

31.8

70

7.1

35

50

2

215

165.1

26

M24

8

38.1

105

7.9

48

65

2彩

245

190.5

30

M27

8

4L3

124

8.6

57

80

3

240

190.5

26

M24

8

38.1

127

10.4

73

100

4

290

235.0

33

M3O

8

44.5

159

12,7

98

125

5

35。

279.4

36

M33

8

50.8

190

15,0

121

公称尺寸

连接尺寸

法兰

厚度

C

法兰颈 大端 N

颈部最 小壁厚 S

法兰 内径 B

DN

NPS

姑二

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 心个）

150

6

380

317. 5

33

M30

12

55. 6

235

18. 3

146

200

8

470

393. 7

39

M36×3

12

63. 5

298

22.4

191

250

10

545

469. 9

39

M36×3

16

69.9

368

26.9

238

300

12

610

533.4

39

M36X3

20

79. 4

419

31.8

282

350

14

640

558.8

42

M39X3

20

85.8

451

35.1

311

400

16

705

616. 0

45

M42×3

20

88?9

508

39. 6

356

450

18

785

685.8

51

M48X3

20

101.6

565

44. 5

400

500

20

855

749.3

55

M52X3

20

108.0

622

48.5

445

600

24

1040

901. 7

68

M64×3

20

139.7

749

57. 9

533

表8.2.4-5 CIaSSl500(PN260)整体钢制管法兰                 (Tnm)

公称尺寸

__连接尺寸

姑二

厚度

C

法兰魏 大端 N

颈部最 小壁厚 S

兰径B 法内B

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 M个）

15

120

82. 6

22

M20

4

22. 3

38

4.8

13

20

¾

130

88.9

22

M20

4

25.4

44

5.8

17

25

1

150

101. 6

26

M24

4

28.6

52

6.6

22

32

1¼

160

111.1

26

M24

4

28. 6

64

7. 9

28

40

IX

180

123.8

30

M27

4

31.8

70

9.7

35

50

2

215

165. 1

26

M24

8

38. 1

105

11.2

48

65

2¼

245

190. 5

30

M27

8

41. 3

124

12. 7

57

80

3

265

203.2

33

M30

8

47.7

133

15. 7

70

100

4

310

241.3

36

M33

8

54.0

162

19.1

92

.125

5

375

292.1

42

M39X3

8

73.1

197

23.1

Ill

150

6

395

317. 5

39

M36X3

12

82?6

229

27. 7

136

200

8

485

393. 7

45

M42X3

12

92.1

292

35.8

178

250

10

585

482. 6

51

M48X3

12

108.0

368

43. 7

222

300

12

675

571. 5

55

M52X3

16

123.9

451

50.8

264

350

14

750

635.0

60

M56X3

16

133. 4

495

55. 6

289

400

16

825

704.8

68

M64×3

16

146.1

552

63. 5

330

450

18

915

774. 7

74

M70X3

16

162.0

597

71.4

371

500

20

985

831.8

80

M76X3

16

177. 8

641

79. 2

416

600

24

1170

990. 6

94

M90X3

16

203. 2

762

94. 5

498

表8.2.4-6 CIaSS2500(PN420)整体钢制管法兰                (mm)

公称尺寸

连接尺寸

法兰 厚度 C

法兰颈 大端 N

颈部最

小壁厚

S

法兰 内径 B

' DN

NPS

r⅝^

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 狀个）

15

½

135

88.9

22

M20

4

30.2

43

6.4

11

20

%

140

95.2

22

M20

4

31.8

51

7. 1

14

25

1

160

108.0

26

M24

4

35.0

57

8.6

19

32

1¼

185

130.2

30

M27

4

38.1

73

11.2

25

40

1切

205

146.0

33

M30

4

44.5

79

12. 7

28

50

2

235

171.4

30

M27

8

50.9

95

15.7

38

65

2¼

265

196.8

33

M30

8

57.2 _

114

19. 1

47

80

3

305

228,6

36

M33

8

66.7

133

22.4

57

100

4

355

273.0

42

M39X3

8

76.2

165

27. 7

73

125

5

420

323.8

48

M45X3

8

92.1

203

34.0

92

150

6

485

368.3

55

M52X3

8

108.0

235

40.4

Ill

200

8

550

438.2

55

M52X3

12

127.0

305

52.3

146

250

10

675

539.8

68

M64X3

12

165.1

375

65,8

184

300

12

760

619. 1

74

M70X3

12

184.2

441

77.0

219

图8.2.5承插焊钢制管法兰（SW）尺寸
表8.2.5-1 ClaSSl50（PN20）承插焊钢制管法兰                （Tnm）

公称尺寸

钢管

外径

A

连接尺寸

兰度3 法厚

法兰

内径

Bl

承插孔

法兰颈 大端 N

兰度9 法高方

DN

NPS

兰径。 法外D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 箝（个）

U

15

½

21.3

90

60.3

16

Ml 4

4

9.6

15.5

22.5

10

30

14

20

%

26.9

100

69.9

16

M14

4

11.2

21

27.5

38

14

25

1

33. 7

110

79.4

16

M14

4

12, 7

27

34.5

13

49

16

32

1¼

42.4

115

88, 9

16

M14

4

14.3

35

43.5

14

59

19

续表 8.2.5-1

(ɪnm)


公称尺寸

钢管 外径 A

连接尺寸

法兰

厚度

C

法兰 内径 Bl

承插孔

法兰颈 大端 N

法兰

高度

H

DN

NPS

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

B2

U.

40

1½

48. 3

125

98.4

16

M14

4

15. 9

41

49. 5

16

65

21

50

2

60.3

150

120. 7

18

Ml 6

4

17. 5

52

61.5

17

78

24

65

2必

76.1

180

139. 7

18

Ml 6

4

20.7

66

77. 6

19

90

27

80

3

88.9

190

152. 4

18

M16

4

22.3

77.5

90.5

21

108

29

注:法兰内径由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。表列法兰内径岳相当于采用钢管 壁厚为Sch40β

表8.2.5-2 ClaSS300(PN50)承插焊钢制管法兰                (Inm)

公称尺寸

钢管

外径

A

连接尺寸

法兰

厚度

C

法兰 内径 Bl

承插孔

法兰颈 大端 N

法兰

高度

H

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

B2

U

15

½

21.3

95

66. 7

16

M14

4

12. 7

15.5

22.5

10

38

21

20

%

26. 9

115

82. 6

18

Ml 6

4

14. 3

21

27. 5

11

48

24

25

1

33.7

125

88. 9

18

M16

4

15. 9

27

34.5

13

54

25

32

1¼

42.4

135

9& 4

18

Ml 6

4

17. 5

35

43. 5

14

64

25

40

ι½

48. 3

155

114. 3

22

M20

4

19.1

41

49.5

16

70

29

50

2

60.3

165

127. 0

18

Ml 6

S

20. 7

52

61. 5

17

84

32

65

2X

76. 1

190

149.2

22

M20

8

23.9

66

77. 6

19

100

37

80

3

88.9

210

168. 3

22

M20

8

27.0

77.5

90.5

21

117

41

注:法兰内径玮由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。表列法兰内径相当于采用钢管 壁厚为Sch40o

表8.2.5-3 CIaSS600(PNlIo)承插焊钢制管法兰               (Tnm)

公称尺寸

钢管

外径

A

连接尺寸

兰度C 法厚C

法兰 内径 Bl

承插孔

法兰颈 大端 N

法兰

高度

H

DN

NPS

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 花（个）

B2

U

15

¼

21.3

95

66.7

16

M14

4

14. 3

—

22.5

10

38

22

20

%

26.9

115

82,6

18

Ml 6

4

15.9

—

27. 5

11

48

25

25

1

33.7

125

88.9

18

M16

4

17.5

—

34.5

13

54

27

32

ι¼

42.4

135

98.4

18

Ml 6

4

20.7

—

43. 5

U

64

29

40

48. 3

155

114. 3

22

M20

4

22. 3

.49.5

16

70

32

50

2

60.3

165

127. 0

18

Ml 6

8

25. 4

—

61. 5

17

84

37

65

2¼

76.1

190

149.2

22

M20

8

28. 6

—

77.6

19

100

41

80

3

88. 9

210

168. 3

22

M20

8

31. 8

—

90. 5

21

117

46

注:法兰内径由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

表8.2∙5-4 CIaSS900(PN150)承插焊钢制管法兰               (mm)

公称尺寸

钢管

外径

A

连接尺寸

兰度C 法厚C

法兰 内径 Bl

承插孔

法兰颈

兰度H 法髙E

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个)

BZ

U

大端 N

15

¼

21. 3

120

82.6

22

M20

4

22.3

—

22.5

10

38

32

20

%

26.9

130

88・9

22

M20

4

25.4

—

27.5

11

44

35

25

1

33.7

150

IOL 6

26

M24

4

28.6

—

34.5

13

52

41

32

IX

42.4

160

111.1

26

M24

4

2&6

—

43.5

14

64

41

40

1½

48.3

180

123.8

30

M27

4

31.8

—

49.5

16

70

44

50

2

60, 3

215

165.1

26

M24

8

38.1

一

61.5

17

105

57

65

2⅛

76.1

245

190.5

30

M27

8

41.3

——

77.6

19

124

64

注,法兰内径BI由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

表8.2.5-5 CIaSSI500(PN260)承插焊钢制管法兰               (ITIm)

・公称尺寸

管径4

钢那A 一

连接尺寸

法兰

厚度

C

法兰

内径

承插孔

法兰颈 大端 N

法兰 高度 H

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓紀 数量 以个)

BZ

U

15

妬

21.3

120

82. 6

22

M20

4

22.3

一

22.5

10

38

32

20

26.9

130

88.9

22

M20

4

25.4

—J

27.5

11

44

35

25

1

33.7

150

101.6

26

M24

4

28.6

—

34.5

13

52

41

32

1¼

42.4

160

IIL 1

26

M24

4

28.6

—

43.5

14

64

41

40

1¼

48.3

180

123.8

30

M27

4

31.8

—

49.5

16

70

44

50

2

60.3

215

165.1

26

M24

8

38.1

61.5

17

105

57

65

2⅛

76,1

245

190.5

30

M27

8

41. 3

—

77.6

19

124

64

注:法兰内径Bl由钢管壁厚确定，用户应在订货时注明或按本标准附录C确定。




图 8.2.6

螺纹钢制管法兰(Th)尺寸

表8.2.6-1 ClaSSl50(PN20)螺纹钢制管法兰                 CmTn)

公称尺寸

钢管

外径

A

'          连接尺寸

法兰

厚度

C

法兰颈 大端 N

法兰

高度

H

管螺纹规格

RC 或 NPT

（英寸）

DN

NPS

法兰

外径

D

螺栓孔中

心.圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

15

%

21.3

90

60.3

16

MI4

4

9. 6

30

14

½

20

¾

26. 9

100

69.9

16

Ml 4

4

11.2

38

14 ■

25

1

33. 7

110

79.4

16

Ml4

4

12.7

49

16

1

32

1¼

42. 4

115

88.9

16

Ml 4

4

14. 3

59

19

ι¼

40

1¼

48.3

125

98.4

16

M14

4

15.9

65

21

1¼

50

2

60. 3

150

120. 7

18

M16

4

17. 5

78

24

2

65

2¼

76.1

180

139.7

18

Ml 6

4

20. 7

90

27

2扬

80

3

88. 9

190

152.4

18

MI6

4

22.3

108

29

3

100

4

114. 3

230

190.5

18

Ml 6

8

22. 3

135

32

4        .

125

5

139. 7

255

215. 9

22

M20

8

22.3

164

35

5

150

6

168. 3

280

241.3

22

M20

8

23. 9

192

38

6

表8.2.6-2 ClaSS300(PN50)螺纹钢制管法兰                 (ɪnm)

公称尺寸

钢管

外径

A

连接尺寸

⅛E XL

法二

厚度

C

法兰颈 大端

N

⅞⅛ ʌʌ

高度

H

最小

螺纹

长度

T

螺纹定

位孔宜

径

V

管螺纹规格

RC 或 NPT

（英寸）

DN

NPS

法兰 外径 D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量

个）

15

K

21.3

95

66. 7

16

M14

4

12.7

38

21

16

23. 6

¼

20

X

26.9

115

82.6

18

Ml 6

4

14.3

48

24

16

29.0

%

25

1

33. 7

125

88.9

18

M16

4

15.9

54

25

18

35. 8

1

32

1¼

42.4

135

98.4

18

MIe

4

17.5

64

25

21

44. 4

ι¼

40

1¼

48. 3

155

114. 3

22

M20

4

19.1

70

.29

23

50. 3

1¼

50

2

60.3

165

127.0

18

Ml 6

8

20.7

84

32

29

63. 5

2

65

2¼

76. 1

190

149.2

22

M20

8

23. 9

100

37

32

76.2

2男

80

3

88.9

210

168.3

22

M20

8

27.0

117

41

32

92.2

3

100

4

114.3

255

200.0

22

M20

8

30.2

146

46

37

117. 6

4

125

5

139. 7

280

235.0

22

M20

8

33.4

178

49

43

144.4

5

150

6

168.3

320

269.9

22

M20

12

35.0

206

51

47

171. 4

6

图8.2.7对焊环松套钢制管法兰(带颈松套LF/对焊环SE)尺寸
表8.2.7-1 ClaSSl50(PN20)对焊环松套钢制管法兰             (mm)

公称尺寸

管径 A 钢外 4

连接尺寸

法兰 厚度

C

兰径 B

法内

法兰颈 大端

N

法兰

高度

H

圆角

R

对焊环

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个)

高度 h

外径 d

15

场

21.3

90

60.3

16

MI4

4

11.2

22.9

30

16

3

51

34.9

20

%

26.9

IOo

69.9

16

MI4

4

12.7

28.2

38

16

3

51

42. 9

25

1

33,7

110

79.4

16

M14

4

14.3

34.9

49

17

3

51

50.8

32

1¼

42.4

115

88.9

16

M14

4

15.9

43.7

59

21

5

51

63.5

40

1½

48.3

125

98.4

16

Ml4

4

17.5

50.0

65

22

6

51

73.0

50

2

60,3

150

120.7

18

MI6

4

19.1

62.5

78

25

8

64

92.1

65

2⅛

76.1

180

139.7

18

Ml6

4

22.3

78.5

90

29

8

64

104, 8

80

3

88.9

190

152.4

18

MI6

4

23.9

91.4

108

30

10

64

127.0

100

4

114.3

230

* 190, 5

18

M16

8

23.9

116.8

135

33

11

76

157.2

125

5

139. 7

255

215. 9

22

M20

8

23.9

144.4

164

36

11

76

185.7

150

6

168, 3

280

241. 3

22

M20

8

25.4

171.4

192

40

13

89

215.9

200

8

219.1

345

298. 58

22

M20

8

28.6

222.2

246

44

13

102

269.9

250

10

273

405

362.0

26

M24

12

30.2

277.4

305

49

13

127

323. 8

300

12

323.9

485

431.8

26

M24

12

31.8

328.2

365

56

13

152

381.0

350

14

355.6

535

476.3

30

M27

12

35.0

360.2

400

79

13

152

412.8

400

16

406,4

595

539.8

30

M27

16

36. 6

41L2

457

87

13

152

469.9

450

18

457

635

577. 9

33

M30

16

39.7

462.3

505

97

13

152

533.4

500

20

508

700

635.0

33

M30

20

42.9

514.4

559

103

13

152

584.2

600

24

610

815

749.3

36

M33

20

47.7

616.0

663

Ill

13

152

692.2

注对焊环的壁原S—般不小于钢管名义厚度,用户应在订货时注明。

2对焊环的翻边厚度S应不小于钢管最小壁厚(0.875S)。

表8.2.7-2 CIaSS300(PN50)对焊环松套钢制管法兰             (mm)

公称尺寸

钢管

外径

A

连接尺寸

法兰

厚度

C

兰径 B 法内

法兰颈 大端

N

法兰

高度

H

圆角

R

对焊环

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 *(个)

高度

h

外径

d

15

¼

21. 3

95

66.7

16

Ml 4

4

14. 3

22. 9

38

22

3

51

34.9

20

%

26. 9

115

82. 6

18

Ml 6

4

15. 9

28. 2

48

25

3

51

42.9

25

1

33. 7

125

88. 9

18

Ml 6

4

17. 5

34. 9

54

27

3

51

50. 8

32

1场

42.4

135

98?4~

18

Ml 6

4

19.1

43.7

64

27

5

51

63. 5

40

1⅛

48. 3

155

114. 3

22

M20

4

20. 7

50. 0

70

30

6

51

73.0

50

2

60. 3

165

127.0

18

Ml 6

8

22. 3

62. 5

84

33

8

64

92. 1

65

2妩

76.1

190

149. 2

22

M20

8

25.4

78. 5

100

38

8

64

104. 8

80

3

88.9

210

168. 3

22

M20

8

28.6

91.4

117

43

10

64

127.0

100

4

114.3

255

200.0

22

M20

8

31..8

116.8

146

48

11

76

157. 2

125

5

139. 7

280

235.0

22

M20

8

35.0

144, 4

178

51

11

76

185.7

150

6

168. 3

320

269. 9

22

M20

12

36. 6

171.4

206

52

13

89

215. 9

200

8

219.1

380

330. 2

26

M24

12

41.3

222.2

260

62

13

102

269. 9

250

10

273

445

387.4

30

M27

16

47. 7

277.4

321

95

13

254

323.8

300

12

323. 9

520

450.8

33

M30

16

50. 8

328. 2

375

102

13

254

381.0

350

14

355. 6

585

514,4

33

M30

20

54.0

360.2

■425

Ill

13

305

412.8

400

16

406.4

650

571. 5

36

M33

20

57.2

411. 2

483

121

13

305

469. 9

450

18

457

710

628. 6

36

M33

24

60. 4

462.3

533

130

13

305

533.4

500

20

508

775

685, 8

36

M3 3

24

63. 5

514, 4

587

140

13

305

584.2

600

24

610

915

812.8

42

M39X3

24

69.9

616.0

702

152

13

305

692. 2

注对焊环的壁厚S一般不小于钢管名义厚度,用户应在订货时注明。

2对焊环的翻边厚度SI应不小于钢管最小壁厚(0.875S)o

表8.2.7-3 CIaSS600(PNlIo)对焊环松套钢制管法兰             (mm)

公称尺寸

钢管 外径

A

连接尺寸

法兰

厚度

C

兰径 B

法内£

法兰颈 大端

N

法兰

高度

H

圆角

R

对焊环

DN

NPS

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 n(φ)

高度

h

外径

d

15

¼

21. 3

95

66.7

16

M14

4

14.3

22. 9

38

22

3

76

34. 9

20

%

26. 9

115

82. 6

18

Ml 6

4

15. 9

28.2

48

25

3

76

42. 9

25

1

33.7

125

88. 9

18

Ml 6

4

17. 5

34. 9

54

27

3

102

50.8

32

1¼

42, 4

135

98.4

18

MI6

4

20.7

43.7

64

29

5

102

63. 5

40

1¼

48. 3

155

114. 3

22

M20

4

22. 3

50.0

70

32

6

102

73.0

50

2-

60.3

165

127.0

18

Ml 6

8

25. 4

62. 5

84

37

8

152

92.1

65

2⅛

76. 1

190

149. 2

22

M20

8

28. 6

78.5

100

41

8

152

104. 8

80

3

88.9

210

168.3

22

M20

8

31.8

91.4

117

46

10

152

127.0

续表 8,2.7-3                              (mm)

公称尺寸

钢管

外径

A

,  连接尺寸

法兰

厚度

C

法兰 内径

B

法兰颈 大端

N

法兰

高度

H

圆角

Kl

对焊环

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个)

髙度 h

外径

d

100

4

114.3

275

215.9

26

M24

8

38.1

116.8

152

54

11

152

157.2

125

5

139. 7

330

266.7

30

M27

8

44.5

144.4

189

60

11

203

185.7

150

6

168.3

355

292.1

30

M27

12

47.7

171, 4

222

67

13

203

215. 9

200

8

219.1

420

349.2

33

「M30

12

55.6

222.2

273

76

13

203

269.9

250

10

273

510

431.8

36

M3 3

16

63.5

277.4

343

Ill

13

254

323.8

300

12

323.9

560

489.0

36

M33

20

66.7

328.2

400

117

13

254

381.0

350

14

355. 6

605

527.0

39

M36X3

20

69.9

360. 2

432

127

13

305

412.8

400

16

406.4

685

603. 2

42

M39X3

20

76.2

411. 2

495

140

13

305

469.9

450

18

457

745

654.0

45

M42X3

20

82.6

462.3

546

152

13

305

533.4

500

20

508

815

723.9

45

M42×3

24

88.9

514.4

610

165

13

305

584.2

600

24

610

940

838.2

51

M48X3

24

IOL 6

616.0

718

184

13

305

692.2

注,1对焊环的壁厚5一般不小于钢管名义厚度，用户应在订货时注明。

2对焊环的翻边厚度Sl应不小于钢管最小壁厚(0.875S)O

图8.2.8钢制管法兰盖(BL)尺寸

表8.2.8-1 CIaSSI50(PN20)钢制管法兰盖                  (mm)

公称尺寸

连接尺寸

法兰盖 厚度 C

DN

NPS

法兰 外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 次个)

15

劾 一

90

60.3

16

MI4

4

9.6

20

¾

100

69.9

16

Ml4

4

11.2

25

1

110

79.4

16

M14

4

12,7

32

IX

115

88.9

16

MI4

4

14.3

40

］妬

125

98.4

16

MI4

4

15. 9

50

2

150

120.7

18

M16

4

17.5

65

2½

180

139.7

18

MI6

4

20.7

80

3

190

152.4

18

M16

4

22.3

100

4

230

190.5

18

M16

8

22.3

续表 8.2.8-1                                (mm)

公称尺寸

连接尺寸

法兰盖 厚度 C

DN

NPS

法— 外荏

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

125

5

255

215.9

22

M20

8

22. 3

150

6

280

241.3

22

M20

8

23. 9

200

8

345

298.58

22

M20

8

27.0

250

10

405

362.0

26

M24

12

28.6

300

12

485

431. 8

26

M24

12

30.2

350

14

535

476. 3

30

M27

12

33. 4

400

16

595

539.8

30

M27

16

35.0

450

18

635

577. 9

33

M30

16

38.1

500

20

700

635.0

33

M30

20

41. 3

600

24

815

749.3

36

M33

20

46.1

表8.2.8-2 ClaSS300(PN50)钢制管法兰盖                 (mm)

公称尺寸

连接尺寸

法兰盖 厚度 C

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量

个）

15

95

66.7

16

Ml4

4

12,7

20

115

82. 6

18

Ml 6

4

14. 3

25

1

125

88. 9

18

M16

4

15.9

32

以

135

98.4

18

MI6

4

17.5

40

ι½

155

114. 3

22

M20

4

19.1

50

2

165

127.0

18

Ml 6

8

20. 7

65

2½

190

149. 2

22

M20

8

23.9

80

3

210

168. 3

22

M20

8

27.0

100

4

255

200.0

22

M20

8

30. 2

125

5

280

235. 0

22

M20

8

33.4

150

6

320

269. 9

22

M20

12

35. 0

200

8

380

330, 2

26

M24

12

39. 7

250

10

445

387.4

30

M27

16

46.1

300

12

520

450.8

33

M30

16

49. 3

350

14

585

514. 4

33

M30

20

52.4

400

16

650

571. 5

36

M33

20

55.6

450

18

710

628.6

36

M3 3

24

58.8

500

20

775

685. 8

36

M33

24

62.0

600

24

915

812.8

42

M39X3

24

68.3

表 8.2.8-3 CIaSS600(PNlIO)钢制管法兰盖                 (mm)

公称尺寸

连接尺寸

法兰盖 厚度 C

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

15

男

95

66.7

16

M14

4

14.3

20

%

115

82.6

18

Ml 6

4

15.9

25

1

125

88.9

18

M16

4

17.5

32

1%

135

98.4

18

Ml 6

4

20.7

40

1½

155

114. 3

22

M20

4

22.3

50

2

165

127.0

18

Ml 6

8

25.4

65

2扬

190

149.2

22

M20

8 -

28.6

80

3

210

168. 3

22

M20

8

31.8

IOO

4

275

215.9

26

M24

8

38.1

125

5

3^0

266.7

30

M27

8

44.5

150

6

355

292.1

30

M27

12

47.7

200

8

420

349. 2

33

M30

r 12

55.6

250

10

510

431.8

36

M3 3

63?5

300

12

560

489.0

36

M3 3

20

66,7

350

14

605

r 527.0

39

M36 X 3

20

69?9

400

16

685

603, 2

42

M39X3

20

76.2

450

18

745

654.0

45

M42X3

20

82.6

500

20

815

723.9

45

M42X3

24

88.9

600

*      24

940

838.2

51

M48X3

24

IoL 6

表 8.2. 8-4 CIaSS900(PN150)钢制管法兰盖                  (mm)

公称尺寸

连接尺寸

法兰盖 厚度 C

DN

NPS

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 狀个）

15

120

82.6

22

M20

4

22.3

20

%

130

88.9

22

M20 「

4

25.4

25

1

150

101.6

26

M24

4

28.6

32

160

IlL 1

26

M24

4

28.6

40

1妬

180

123.8

30

M27

4

318

50

2

215

165.1

26

M24

8

38.1

65

2後

245

190.5

30

M27

8

41.3

80

3

240

190. 5

26

M24

8

38.1

100

4

290

235.0

33

M30

8

44. 5

125

5

350

279.4

36

M33

8

50,8

续表 8.2.8-4                              (mm)

公称尺寸

连接尺寸

法兰盖 厚度 C

DN

NPS

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 弑个）

150  ~

6

380

317.5

33

M30

12

55. 6

200

8

470

393. 7

39

M36X3

12

63.5

250

10

545

469.9

39

M36X3

16

69. 9

300

12

610

533.4

39

M36X3

20

79.4

350

14

640

558.8

42

M39X3

20

85.8

400

16

705

616.0

45

M42X3

20

88.9

450

18

785

685.8

51

M48X3

20

101. 6

500

20

855

749. 3

55

M52X3

20

108. 0

600

24

1040

901.7

68

M64X3

20

139. 7

表 8.2.8-5 CIaSSI500(PN260)钢制管法兰盖                 (mm)

公称尺寸

连接尺寸

法兰盖 厚度 C

DN

NPS

法—

外2

D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量

狀个）J

15

120

82.6

22

M20

4 、

22.3

20

⅜

130

88. 9

22

M20

4

25. 4

25

1

150

101. 6

26

M24

4

28. 6

32

1¼

160

111.1

26

M24

4

28. 6

40

i½

180   ^

123. S

30

M27

4

~f 3L8

50

2

215

165.1

26

M24

8

38.1

65

2½

245

190. 5

30

M27

8

41. 3

80

3

265

203.2

33

M30

8

47. 7

100

4

310

241. 3

36

M3 3

8

54.0

125

5

375

292.1

42

M39X3

8

73.1

150

6

395

317.5

39

M36X3

12

82. 6

200

8

485

393. 7

45

M42X3

12

92.1

250

10

585

482.6

51

M48X3

12

108.0

300

12

675

571.5

55

M52X3

16

123. 9

350

14

750

635.0

60

M56×3

16

133.4

400

16

825

704. 8

68

M64X3

16

146. 1

450

18

915

774.7

74

M7OX3

16

162.0

500

20

985

831. 8

80

M76X3

16

177.8

600

24

1170

990.6

94

M90×3

16

203.2

表 8.2,8-6 CIaSS2500(PN420)钢制管法兰盖                 (mm)

公称尺寸

连接尺寸

法兰盖 厚度 C

DN

NPS

法兰 外径 D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 弑个)

15

135

88.9

22

M20

4

30.2

20

140

95.2

22

M20

4

31.8

25

1

160

108.0

26

M24

4

35.0

32

成

185

130.2

30

M27

4

38. 1

40

1¼

205

146.0

33

M30

4

44.5

50

2

235

171.4

30

M27

8

50.9

65

2K

265

196^8

33

M30

8

57?2

80

3

305

228.6

36

M33

8

66.7

.100

4

355

273.0

42

M39X3

8

76, 2

125

5

420

323.8

48

M45X3

8

92,1

150     .

6

485

368.3

55

M52X3

8

108.0

200

8

550

438.2

55

M52X3

12

127.0

250

10

675

539.8

68

M64X3

12

165.1

300

12

760

619.1

74

M70X3

12

184.2

8.3管法兰颈部

8.3.2带颈对焊法兰的锥嶺斜度应不大于45°,且应具有斜度不大于7°的直边段，直边段长度不小 于 7mmo

8.3.3带颈对焊法兰的颈部厚度S一般不小于钢管名义厚度，用户应在订货时注明。本标准中所 列S值仅适用于用户未提出具体要求的场合。

8.3.4对焊环松套法兰的对焊环壁厚S一般不小于钢管名义厚度。用户应在订货时注明。对焊环 的翻边厚度SI应不小于钢管最小壁厚(0. 875S)。

8.4管螺纹

8∙ 4. 1螺纹法兰釆用的管螺纹分为两种情况：

1采用按GB/T 7306. 2规定的55°圆锥内螺纹(Rc);

2采用按GB/T 12716规定的60°圆锥管螺纹(NPT)。

8.4.2采用55°管螺纹时，DN150法兰配用的钢管外径应为165. 1mm。采用60°圆锥管螺纹时， DN65法兰配用的钢管外径应为73mm,DN125法兰配用的钢管外径应为141. 3mm。

8. 4. 3管螺纹应与法兰孔轴线同心,偏差不应超过5mm∕mo

8. 4.4 CIaSSl50(PN20)螺纹法兰不加工定位孔。在法兰颈端部应倒角，倒角与螺纹轴线约成45°, 倒角应与螺纹同轴。

8.4.5 ClaSS300(PN50)螺纹法兰在法兰颈端部应加工定位孔。定位孔底部与螺纹相交处应倒角， 倒角与螺纹轴线约成45°,倒角应与螺纹同轴。

9焊接接头和坡口尺寸

9.0.3带颈对焊法兰与钢管连接的焊端和坡口尺寸应符合图9. 0.3-1的要求。如带颈对焊法兰的 直边段厚度超过与其对接的钢管壁厚Imm以上时,法兰的直边段应在内径处削薄，削薄段的斜度应 小于或等于"3,如图9.0. 3-2所示。

9.0.4对得环（松套法兰）与钢管连接的焊接接头和坡口尺寸应符合图9.0.4的要求。

图 9.0.1



O∙H9∙I

S>22



5<S≤22


图 9.0.3-1


图 9.0.3-2



10尺寸公差

表10.0.1-1法兰的尺寸公差                     Cnlm）

________项目

法兰型式

____尺寸范围

尺寸公差—

内径B

对焊法兰 承插焊法兰

≤DN250

i 1. O

DN300〜DN450

±1. 5

≥DN500

+ 3. O

一L 5

带颈平焊法兰

松套法兰

承插焊法兰承插孔

≤DN250

+ 1.0

0__________

≥DN300

+ 1.5

Cl_____________________

法兰厚度C

双面加工的所有型式法箜■ （苞括撤孔）

≤DN450

+ 3.0

O_________

⅛DN500

+ 5.0

。_________

法兰高度H

带颈法兰

≤DN250

±1.6

>DN300

±3.2

对焊法兰焊端外径A

带颈对焊法兰

≤DN125

+ 2. 0

-1.0

⅛DN150

+ 4.0

-1.0

法兰突台外径d （环连接面除外）

所有型式

密封面突台高度为2.0

±1.0

密封面突台高度为7.0

±0.5

螺栓孔中心圆直径K

所有型式

—

±1.5

^1S邻螺栓孔间距

所有型式

—

±0.8

螺栓孔直径L

「所有型式

一

±0. 5

螺栓孔中心圆与加工密封面的同轴度 偏差

所有型式

≤DN65

≥DN8O

<0.8

<1.5

密封面与螺栓支承面的平行度

所有型式

—

-"<r

法兰突台高度£

（环连接面除外）____________

所有型式

2

0

.-1.0

环连接面法兰突台高度E

所有型式

—

±1.0

凹面/凸面和樺面/糟面高度∕2.∕3

所有型式

—

+ 0.5 0

凹面/凸面和樺面/槽面直径

X、Z

所有型式

_

0 -0.5

w、y

+ 0.5 0

表10.0J-2松套法兰用对焊环尺寸公差              (mm)

项目

尺寸范围

尺寸公差

对焊环端部外径A

DNl5 〜DN65

+ 1.6

—0. 8

DN8Q 〜DNlOO

士 1.6

DNl25~DN200

+ 2.4

，            -1.6          •

≥DN250

+ 4.0

—3. 2

对焊环内径B

DNI5 〜DN65

士 0.8

DN80 〜DN20。

±1.6

≥DN250

士 3. 2

对焊环长度&

—

士 2

对焊环密封面外径d

DN15 〜DN200

0

-1

>DN250

0

-2

圆角半径Rz

DNl5 〜DN80

0

-1

NDNIoO

0

-2

对焊环翻边厚度T

+ 1.6

一 12. 5%钢管名义厚度

10. 0. 3法兰(包括对焊环)端部的坡口尺寸公差按本标准第9章的规定。

表10.0.2环连接面的尺寸公差                 (mm)

项目

尺寸公差

环槽深度E

+ 0.4 0

环槽顶宽度F

±0.2

环槽中心圆直径P

±0.13

环槽角度23°

±0.5。

环槽圆角

+ 0.8 0

Rg>2

±0.8

密封面外径d

士 0.5

11试 验

11.0.1法兰原则上不进行单个法兰的水压试验。

11.0.2当法兰安装到管道或设备上后,其水压试验压力应不大于本标准第7章规定的常温最高允 许工作压力的L 5倍。

12检验和验收

12. 0. 1法兰外观检验应符合以下要求：

1铸造表面应光滑,不得有锻造伤痕、裂纹等缺陷。

2铸造表面的粘砂、氧化皮等应清除干净,不允许有影响铸件使用性能的缺陷（如裂纹、缩孔、 夹渣等）存在。

3机加工表面不得有毛刺、有害的划痕和其他降低法兰强度和连接可靠性的缺陷。

4环连接面法兰的密封面应逐个检査,槽的两个侧面不得有机械加工引起的裂纹、划痕和撞伤 等表面缺陷。

12.0.2法兰材料应符合有关标准的规定,并具有相应的质量证明文件。

13标记及标记示例

13.0. 1法兰按下列规定标记：

HG/T 20615 法兰(或法兰盖)国 ITI-[T∣ H' [E Ξ 0

其中：

b为法兰类型代号,按本标准羨3. 1. 1的规定。螺纹法兰采用GB/T 7306. 2规定的锥管螺纹 时,标记为“Th(Rc)”；螺纹法兰采用GB/T 12716规定的锥管螺纹时,标记为“Th(NPT)”；

C为法兰公称尺寸DN；

d为法兰公称压力CIaSSj

e为密封面型式代号,按本标准表3. 2.1的规定；

f为钢管壁厚(管标号)，应由用户提供。对于带颈对焊法兰、长高颈法兰、对焊环(松套法兰)应 标注钢管壁厚；

g为材料牌号；

h表示其他。如附加要求或采用与本标准规定不一致的要求等。

13. 0.2 标记示例：

示例1：公称尺寸DN300、公称压力ClaSSI50的全平面带颈平焊钢制管法兰，材料为20钢，其标 记为:

HG/T 20615 法兰 So 300-150 FF 20

示例2：公称尺寸DNlo0、公称压力CIaSS600的凸面带颈对焊钢制管法兰，材料为16Mn,钢管壁 厚等级Sch80,其标记为：

HG/T 20615 法兰 WN 100-600 M Sch80 16Mn

示例3；公称尺寸DNI50、公称压力CIaSS900的环连接面长高颈对焊钢制管法兰，材料为16Mn, 钢管壁厚等级XXS,其标记为：

HG/T 20615 法兰 LWN 150-900 RJ XXS 16Mn

示例4：公称尺寸DN500、公称压力CIaSSI50的全平面整体钢制管法兰，材料为WCB,密封面粗 糙度为JRao.8〜L 6,其标记为：

HG/T 20615 法兰 IF 500-150 FF WCB RaO. 8-1.6

示例5：公称尺寸DN40、公称压力CIaSS300的突面承插焊钢制管法兰，材料为304,其标记为：

HG/T 20615'法兰 SW 40-300 RF 304

示例6：公称尺寸DN80、公称压力CIaSSI50.采用NPT螺纹的凸面螺纹钢制管法兰，材料为20 钢，其标记为：

HG/T 20615 法兰 Th(NPT)80-150 RF 20

示例7：公称尺寸DN65、公称压力CIaSS300.采用RC螺纹的全平面螺纹钢制管法兰，材料为 304

316,其标记为：

HG/T 20615 法兰 Th（RC）65-300 FF 316

示例8；公称尺寸DN200、公称压力ClaSSI50的突面对焊环松套钢制管法兰，法兰材料为20钢、 对焊环材料为316,钢管壁厚等级SchlOS,其标记为：

HG/T 20615 法兰 LF/SE 200-150 RF SChIOS 20/316

示例9：公称尺寸DN300、公称压力ClaSS600的环连接面钢制管法兰盖，材料为16Mn,其标 记为：

HG/T 20615 法兰盖 BL 300-600 RJ 16Mn

示例10：公称尺寸DN400、公称压力CIaSS300的棒面/槽面钢制管法兰盖，材料为20钢，其标 记为：

HG/T 20615 法兰盖 BL 400-300 T 20

1用户应提供以下要求：

1） 标准编号；

2） 管法兰类型或类型代号；

3） 法兰密封面类型代号；

4） 公称尺寸（DN）；

5） 公称压力CClaSS）,

6） 与带颈对焊法兰、长高颈法兰、对焊环（松套法兰）连接的钢管壁厚；

7） 材料牌号。

2根据需要并经供需双方协商同意，需方可提出下列附加技术要求，但应在订货时说明具体 要求：

D采用本标准表4. 0. 1以外的材料；

2） 法兰锻件的级别高于本标准第4.0.2条的要求；

3） 奥氏体不锈钢的晶间腐蚀试验要求；

4） 法兰表面的防锈、涂漆要求；

' 5）其他。

14包装和钢印标志

14.0. 1法兰（包括法兰盖）的外圆柱表面都应以钢印标志以下内容：

1标准编号≈HG∕T 20615o

2法兰类型代号（按本标准表3. 1.1的规定）以及螺纹法兰的锥管螺纹代号（按本标准第8. 4. 1 条的规定）。

3法兰公称尺寸DNo

4法兰公称压力CIaSSO

5密封面型式代号:按本标准表3. 2.1的规定。环连接密封面法兰应标志环号。

6带颈对焊法兰、对焊环（松套法兰）应标注钢管壁厚，长高颈法兰应标注法兰内径尺寸。

7材料代号（按表14. 0.1的规定）。

表14.0.1材料代号

钢号

代号

钢号

代号

Q235A,Q235B

Q

12Cr2Mol,12Cr2MolR

C2M

20,Q245R

20

lCr5Mo

C5M

25

25

9Cr-IMo-V

C9MV

A1O5

A105

O8Ni3D

3. 5Ni

09M∏2VR

09M∏D

OCrl 8Ni9

304

09MnNiD

09NiD

OOCrI9NΠ0

304L

16 Mn,Q345R

16Mn

OCrlSNilOTi

321

16MnD,16 MnDR

16 MnD

0Crl7Nil2Mo2

316

09MnNiD,09MnNiDR

09MnNiD

OoCrI 7NΠ4Mo2

316L

14CrlMO,14CrIMOR

UCM

OCrlSNillNb

347

15CrMO)15CrMoR

15CM

14.0.2法兰应按规格、材料分别包装。

14.0.3法兰交货时,应附有产品质量证明文件。每个法兰（包括法兰盖）的外圆柱表面上应以钢印 标志本标准第14. O. 1条规定的内容。

附录A(规范性附录)钢制孔板法兰

A.1范 围

A.1.1本附录规定了钢制孔板法兰(CIaSS系列)的公称尺寸、公称压力，法兰类型、尺寸、公差以及 技术要求。

A. 1.2 本附录适用于公称压力等级为CIaSSI50(PN20)〜CIaSS2500(PN420)的带颈对焊钢制孔板 法兰。

A.2引用标准

《锻制承插焊和螺纹管件》GB/T 14383

A.3类型和代号

带颈对焊孔板法兰的类型和代号按图A. 3和表A. 3-1的规定，其适用的公称压力和公称尺寸 按表A. 3-2的规定。







(a) NPT管螺纹连接测压孔(KWN-T)


(b)承插焊连接测压孔(KWN-S )


图A.3带颈对焊孔板法兰类型

表A.3-1孔板法兰类型代号

法兰类型代号

法兰类型

法兰

测压孔

KWN-T

带颈对焊

NPT管螺纹连接

KWN-S

承插焊连接

表A. 3-2带颈对焊孔板法兰(KWN)适用范围

____公称尺寸

公称压力CIaSS(PN)

DN

NPS

150(20)

300(50)

600 (IIO)

900 (150)

1500 (260)

2500(420)

25

1

×

×

X

×

X

X

40

1妊

X

X

X

X

X

X

50

2

X

X

X

X

×

X

65

2近

X

X      .

X

X

×

X

80

3

×

×

X

×

X

×

100

4

X      '

X

X

X

X

X

150

6

X

X

X

X

×

×

200

8

X

X

X

×

X

X

250

IO

X

X

X

X

X

×

300

12

X

X

X

X

X

X

350

U

X

X

X

X

X

400

16

X

X

X

X

X

一

450

18

X

X

×

×

×

—

500

20.

X

X

×

X

×

—

600

24

X

×

×

X

X

—

A.4密封面
A.4. 1本附录规定的孔板法兰密封面类型有突面(RF),其适用范围按表A. 4. 1的规定。
表A.4. 1密封面型式及适用范围

密封面型式

公称压力CIaSS(PN)

150(20)

300(50)

600(110)

900(150)

1500(260)

2500(420)

突面(RF)

DN25 〜DN600

DN25 〜DN300

A.4.2法兰密封面表面粗糙度按本标准第3.2.3条的规定。
A.5材 料
A.5. 1孔板法兰用材料按本标准第4章的规定，紧固件材料按HG/T 20634的规定，垫片按HG/T 20627、HG/T 20628 和 HG/T 20630〜20633 的规定。
A.5.2管塞可以采用锻件或棒,材料的性能不得低于孔板法兰用材料。
A.6最高允许工作压力
法兰的最高允许工作压力按本标准第7章的规定。
A.7测压孔
A.7： 1每个孔板法兰上应对称开设2个DN15(NPS½)的测压孔，如图A. 7.1所示，每个测压孔应 配置螺纹或承插管塞。测压孔也可釆用其他公称尺寸，用户应在订货时注明。

A.7.2测压孔可采用承插焊连接或NPT管螺纹连接结构，结构尺寸按GB/T 14383的规定。

A.7.3采用环连接面的孔板法兰，必要时可采用图A. 7. 3所示的测压孔结构。

A.7.4起重螺栓的位置在法兰面与测压孔成90°布置,如图A. 7. 1所示。

≡ A.7.1带颈对焊孔板法兰结构示意图（径向测压孔）

图A.7.3环连接面法兰用测压孔结构

A.8尺 寸

A.8.1法兰的密封面尺寸按本标准第3.2.5条的规定。

A.8.2法兰的连接尺寸和结构尺寸按图A.8.2和表A. 8. 2-1 ~表A, 8. 2-6的规定。

I _

I 一              S              _

",

图A.8.2带颈对焊孔板法兰

表A. 8.2-1 ClaSSl50（PN20）带颈对焊孔板法兰

(mm)


公称尺寸

钢管外径 （法兰焊 端外径） A

-         连接尺寸    _____

兰度C 法厚C

法兰颈 大端 N

法兰 内径 B

法兰

高度

H

测压孔 直径 TT

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔' 数蠻 为〈个）

25

1

33. 7

110

79.4

16

Ml4

4

36.6

49

27

78

7

40

1妇

48,3

125

98. 4

16

M14

4

36. 6

65

41

81

7

50

2

60.3

150

120.7

18

MI6

4

36.6

78

52

81

7

65

2彩

76.1

180

139. 7

18

Ml 6

4

36. 6

90

66

84

7

80

3

88.9

190

152.4

18

MI6

4

36.6

108

77.5

84

10

100

4

114. 3

230

190.5

18

M16

8

36. 6

135

101. 5

89

13

150

6

168. 3

280

241.3

22

M20

8

36.6

192

154

100

13

200

8

219.1

345

298. 58

22

M20

8

36. 6

246

203

110

13

250

10

273

405

362. 0

26

M24

12

36. 6

305

255

110

13

300

12

323. 9

485

431. 8

26

M24

12

36.6

365

303. 5

119

13

350

14

355.6

535

476.3

30

M27

12

36.6

400

—

128

13

400

16

406.4

595.

539.8

30

M27

16

36. 6

457

—

128

13

450

18

457

635

577. 9

33

M30

16

38.1

505

一

138

13

500

20

508

700

635

33

M30

20

41.3

559

—

143

13

600

24

610

815

749.3

36

M33

20

46.1

663

151

13

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。表列法兰内径B相当于采用铜管壁厚

为 SCh40 *

表A.8.2-2 CIaSS300(PN50)带颈对焊孔板法兰               (mm)

公称尺寸

钢管外径 （法兰焊 端外径） A

连接尺寸-       ~1

法兰

厚度

C

法兰颈 大端 N

SIB

法兰

高度

H

测压孔 直径 TT

DN

NPS

兰径D

一規加車

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量

个）

25

1

33. 7

125

88.9

18

M16

4

36.6

54

27

81

7

40

场

48. 3

155

114.3

22

M20

4

36. 6

70

41

85

7

50

2

60.3

165

127. 0

18

M16

8

36. 6

84

52

85

7

65

2妬

76. 1

190

149. 2

22

M20

8

36.6

100

66

88

7

80

3

88. 9

210

168.3

22

M20

8

36. 6

117

77. 5

88

10

100

4

114.3

255

200. 0

22

M20

8

36. 6

146

101. 5

90

13

150

6

168.3

320

269. 9

22

M20

12

36.6

206

154

99

13

200

8

219.1

380

330.2

26

M24

12

39. 7

260

203

110

13

250

10

273

445

387. 4

30

M27

16

46.1

321

255

116

13

300

12

323.9

520

450.8

33

M30

16

49.3

375

303. 5

129

13

350

14

355. 6

585

514.4

33

M30

20

52.4

425

—

141

13

400

16 •

406.4

650

571. 5

36

M33

20

55. 6

483

—

144

13

450

18

457

710

628. 6

36

M33

24

58.8

533

—

157

13

500

20

508

775

685.8

36

M33

24

62.0

587

—

160

13

600

24

610

915

812. 8

42

M39×3

24

68. 3

702

—

167

13

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。表列法兰内径8相当于采用钢管壁厚

为 Sch40o

表A.8.2-3 CIaSS600(PNlIO)带颈对焊孔板法兰               (mm)

-公称尺寸~

钢管外径 （法兰焊 端外径） A

__连接尺寸       ・

法兰

厚度

C

法兰颈 大端 N

法兰 内径 B

法兰 高度 H

测压孔 直径 TT

DN

NPS

法兰

外径

D

螺栓孔中 心圆直径 K

螺栓孔 直径

L

螺栓

Th

螺栓孔 数量 冗〈个）

25

1

33.7

125

88.9

18

M16

4

36.6

54

—

81

7

40

1%一

48.3

155

114,3

22

M20

4

36.6

70

—

85

7

50

2

60.3

165

127.0

18

MI6

8

36.6

~84^~

—

85

7

65

2扬

76.1

190

149.2

22

M20

8

36.6

100

—

88

7

80

3

88.9

210

168.3

.22

M20

8

36. 6

117

一

88

10

100

4

114.3

275

215.9

26

M24

8

38.1

152~

—

~102

13

150

6

168.3

355

292.1

30

M27

12

47.7

222

—

117

13

200

8

'219.1

420

349.2

33

M30

12

55.6

273

—

133

13

250

10

273

,510

~43L8

36

M33

~^16~

63.5

343

一

~"152

13

300

12

323.9

560

489.0 I

36

M33

20

66. 7

400

—

156

13

350

14

355. 6

605

527.0

39

M36X3

20

79. 9

432

—

165

13

400

16

406.4

685

603.2

42

M39X3

20

76.2

495

—

178

13

450

18

457

745

654.0

45

M42×3

20

82.6

546

—

184

13

500

20

508~

815

723. 9

45~

M42X3

^^^24~^

88.9

610

—

190

13

600

24

640

940

838.2 i

51

M48X3

24

101.6

718

—

203

13

注：法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定.

表A.8.2-4 CIaSS900 (PN150)带颈对焊孔板法兰              (mm)

公称尺寸

钢管外径 （法兰焊 端外径）

A

连接尺寸

兰度C 法厚C

法兰颈 大端 N

法兰 内径 B

兰度H 法高H

测压孔 直径 TT

DN

NPS

一粽Lp

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

25

1

33.7

150

IOL 6

26

M24

4

38.1

52

—

83

7

40

1¼

48.3

180

123.8

30~

M27

4

38. 1

70

—

89

7

50

2

60.3

215

165.1

26

M24

8

38.1

105

一

102

7

65

2扬

76. 1

245

190,5

30

M27

8

41.3

124

—

105

7

80

3

88. 9

240

190.5

26

~M24

8

38. 1

127

—

102

10

100

4

114.3

290

235.0

33

M30

8

44.5

159

一

114

13

150

6

168.3

380

317.5

33

M30

12

55. 6

235

一

140

13

200

8

219.1

470

393. 7

39

M36X3

12

63.5

298

—

162

13

250

10

273

545

469.9

39

M36X3

16

69.9

368

—

184

13

300

~12~

323. 9

610

533.4

~39~

M36X3

20

79.4

419

—

200

13

350

14

355, 6

640

558. 8

42

M39X3

20

85.8

451

—■

213

13

400

16

406,4

705

616,0

45

M42X3

20

88.9

508

216

13

450

18

457

785

685.8

51

M48X3

20

IOL 6

565

—

229

13

500

20

508

855

749.3

55

M52X3

20

108.0

622

—

248

13

600

24

610

1040

901∙7

68

M64X3

20

139.7

749

一

292

13

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

表A.8.2-5 CIaSSI500(PN260)带颈对焊孔板法兰               (mm)

公称尺寸

钢管外径 （法兰焊 端外径） A

_______连接尺寸    ____

兰度C 法厚C

法兰颈 大端 N

兰径B 法内

法兰

高度

H

测压孔 直径 TT

DN

NPS

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 就（个）

25

1

33. 7

150

101. 6

26

M24

4

38.1

52

一

83

7

40

1½

48. 3

180

123.8

30

M27

4

38. 1

70

—

89

7

50

2

60.3

215

165.1

26

M24

8

38.1

105

一

102

7

65

2½

76.1

245

190. 5

30

M27

8

41.3

124

—

105

7

80

3

88.9

265

203.2

33

M30

8

47. 7

133

—

117

10

100

4

∏4.3

310

241. 3

36

M3 3

8

54.0

162

—

124

13

150

6

168. 3

395

317. 5

39

M36 X 3

12

82.6

229

一

171

13

200

8

219.1

485

393.7

45

M42X3

12

92. 1

292

—

213

13

250

10

273

585

482. 6

51

M48X3

12

108.0

368

—

254

13

300

12

323. 9

675

571.5

55

M52×3

16

123. 9

451

—

283

13

350

14

355.6

750

635. 0

60

M56X3

16

133.4

495

—

298

13

400

16

406. 4

825

704. 8

68

M64×3

16

146. 1

552

—

311

13

450

18

457

915

774.7

74

M70X3

16

162.0

597

—

327

13

500

20

508

985

831.8

80

M76X3

16

177.8

641

—

356

13

600

24

610

1170

990. 6

94

M90X3

16

203. 2

762

406

13

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。

表A.8.2-6 CIaSS2500(PN420)带颈对焊孔板法兰               (mm)

公称尺寸

钢管外径 （法兰焊 端外径） A

________连接尺寸    ____

兰度C 法厚

法兰颈 大端 N

兰径B 法内

一 兰度H 一 l⅜.l⅞ll⅜一

测压孔 直径 TT

DN

NPS

兰宀

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

25

1

33. 7

160

108

26

M24

4

38. 1

57

—

92

7

40

1終

48.3

205

146

33

M30

4

44. 5

79

—

111

7

50

2

60.3

235

171.4

30

M27

8

50. 9

95

—

127

7

65

2彩

76.1

265

196.8

33

M30

8

57. 2

114

—

143

7

80

3

88. 9

305

228. 6

36

M3 3

8

66. 7

133

一

168

10

100

4

114. 3

355

273.0

42

M39×3

8

76.2

165

—

190

13

150

6

168.3

485

368.3

55

M52X3

8

108.0

235

—

273

13

200

8

219.1

550

438. 2

55

M52X3

12

127. 0

305

318

13

250

10

273

675

539.8

68

M64×3

12

165.1

375

—

419

13

300

12

323. 9

760

619. 1

74

M70X3

12

184.2

441

—

464

13

注:法兰内径B由钢管壁厚确定，用户应在订货时注明或按本标准附录C确定。

A.9尺寸公差

法兰的尺寸公差除应满足本标准第10章的规定外,测压孔的位置h应符合下列规定：

1法兰公称尺寸小于DNIoo时，尺寸公差为±0. 5mm。

2法兰公称尺寸大于或等于DNlaO时，尺寸公差为±0.8mm°

A. 10焊接接头和坡口尺寸，试验、检验、验收和包装

法兰的焊接接头和坡口尺寸以及试验、检验、验收、包装等要求按本标准第9章、第10章、第11 章、第12章和第14章的规定。

A.11 标 记

A.11.1法兰的标记按本标准第13章的规定。

A. 11.2标记示例：

示例:公称尺寸DN200、公称压力CIaSS300的突面带颈对焊孔板法兰，测压孔采用螺纹连接，法 兰材料为20钢，钢管壁厚等级Sch40,其标记为：

HG/T 20615 孔板法兰 KWN-T 200-300 RF Sch40 20

附录B(资料性附录)钢制夹套法兰

B∙1范 围

B.1.1本附录规定了钢制夹套法兰(CIaSS系列)的公称尺寸、公称压力，法兰类型、尺寸、公差以及 技术要求。

B.1.2本附录适用于公称压力等级CIaSSI50(PN20) Xlass3OO(PN5O)的全夹套管道连接用法兰O

B.1.3本附录也适用于釆用夹套法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零部件。

B.2公称尺寸和铜管外径

本附录适用的钢管外径按本标准表1. 0. 3的规定。夹套管的外管和内管公称尺寸配合按表B. 2的规定。

表32夹套管的外管和内管公称尺寸配合           (mm)

夹套管法兰 公称尺寸DN

40

40

50

80

80

125

150

200

250

300

400

450

内管公称尺寸DN

15

20

25

40

50

80

100

150

200

250

300

350

外管公称尺寸DN

40

40

50

80

80

125

150

200

250

300

400

450

B.3法兰类型

B.3.1本附录规定的夹套法兰连接型式有带颈平焊夹套法兰和带颈对焊夹套法兰，如图B.3. 1所 示。法兰类型代号按表B.3.1的规定。

图B.3.1夹套法兰类型

表B.3.1法兰类型代号

_________法兰类型代号_________

法兰类型

带颈平焊夹套法兰

JWN

带颈对焊夹套法兰

B.3.2 夹套法兰的密封面型式包括突面、凹面/凸面、樺面/槽面和环连接面，其适用范围按表

B. 3. 2的规定。

B.3.3密封面表面粗糙度按本标准第3.2.3条的规定。

表B.3.2适用范围

法兰类型

密封面型式

公称压力ClaSS(PN)

150(20)

300(50)

带颈平焊法兰(JSO)

突面(RF)

DNl 5 X 40〜DN35OX 450

凹面(FM) 凸面(M)

—

DNl5X40〜DN350X450

樺面(T)

槽面(G)

带颈对焊法兰(JWN)

勺                    .一      ―

突面(RF)

DNl 5 X 40~DN350 X 450

凹面(FM)

凸面(M)

—

DN15 X 40~DN350 X 450

棒面(T)

糟面(G)__________

环连接面(RJ)

B.4材 料

夹套法兰用材料按本标准第4章的规定。

B.5压力额定值

夹套法兰的压力额定值应按内管公称压力确定，且应符合本标准第7章的规定，大于或等于内 管设计条件下的最大允许工作压力。

B.6尺 寸

B.6.1夹套法兰密封面尺寸。

1突面、凹面/凸面、檸面/槽面、环连接面法兰的密封面尺寸按图B. 6. 1-1〜图B. 6. 1-3和表 B. 6. 1-1~表 B. 6. 1-3 的规定。

2突面、凹面/凸面、桦面/槽面、环连接面法兰的密封面尺寸fM、E未包括在法兰厚度C内 (如图B. 6. 1-1〜图B. 6. 1-3所示)。

3夹套法兰配用垫片的压力等级应按内管公称压力确定，垫片尺寸按对应的外管公称尺寸 确定。

≤Class3OO(PN5O)

图B.6.1-1夹套法兰的密封面尺寸[突面(RF)]

表B.6. 1-1夹套法兰的密封面尺寸[突面(RF)]

(mm)



公称尺寸 (内管X外管) DN

突台外径 d

突台高度

公称尺寸 (内管X外管) DN

突台外径 d

突台高度

_____Λ_____

_____Λ_____

≤Class3OO(PN5O)

≤Class300CPN50)

15X40

73.0

2

100X150

215.9

2

20X40

73.0

150X200

269. 9

25X50

92.1

200X250

323.8

40X80

127.0

250X300

381.0

50X80

127.0

300X400

469. 9

80X125

185.7

350X450

533.4

图B.6. 1-2夹套法兰的密封面尺寸[凹面(FM)/凸面(M)、棒面(T)/槽面(G)]
表B.6. 1~2夹套法兰的密封面尺寸[凹面(FM)/凸面(M)、樺面(T)/槽面(G)]    (mm)

公称尺寸 〈内管X外管) DN

CIaSS300

d

W

X

Y

Z

ħ

Λ

15X40

84

54.0

73.0

74.6

52.4

7

5

20X40

84

54.0

73.0

74.6

52.4

25X50

103

73.0

92.1

93. 7

71.4

40X80

138

108.0

127.0

128.6

106.4

50X80

138

108.0

127. 0

128. 6

106.4

80X125

197

160.3

185. 7

187. 3

158. 8

100X150

227

190. 5

215.9

217.5

188. 9

150X200

281

238.1

269. 9

271. 5

236.5

200X250

335

285.8

323.8

325.4

284. 2

250X300

392

342. 9

381. 0

382. 6

341. 3

300X400

481

425.4

469. 9

471. 5

423. 9

350X450

544

489. 0

533.4

535.0

487.4



图B.6.1-3夹套法兰的密封面尺寸［环连接面(RJ)I

表B.6. 1-3夹套法兰的密封面尺寸［环连接面(RJ)］           (mm)

公称尺寸

(内管X外管)

■ DN

CIaSS300 (PN50)

环号

^min

P

E

F

RmaX

15X40

R20

90. 5

,68.27

6.35

8. 74

0,8

20X40

R20

90.5

68. 27

6・35

8. 74

0.8

25X50

R23

.108

82. 55

7?92

11.91

0.8

40X80

R31

146

123.83

7.92

11.91

0.8

50X80

R31

146

123. 83

7.92

11.91

0.8

80X125

R41

210

180.98

7.92

IL 91

0.8

IOOXI50

R45

241

211.12

7, 92

IL 91

0.8

150X200

R49

302

269.88

7.92

11. 91

0.8

200X250

R53

356

323.85

7.92

，

11.91

0,8

250X300

R57

413

381.00

7.92

11.91

0.8

300X400

R65

508

469. 90

7.92

11.91

0.8

350X450

R69

575

533.40

7.92

11.91

0. 8

B.6.2夹套管法兰的连接尺寸和结构尺寸。

≡ B.6.2-1带颈平焊夹套法兰

表B.6.2-1 ClaSSl50(PN20)带颈平焊夹套法兰                (mm)

公称尺寸 （内管X外管） DN

内管

外径

A

外管

外径

A

连接尺寸

法兰

厚度

C

法兰 内径 B

法兰颈 大端 N

法当 高度

H

法兰•

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 n（个）

15X40

21.3

48.3

125

98. 4

16

M14

4

15. 9

22. 5

65

21

20X40

26.9

48.3

125

98.4

16

Ml 4

4

15.9

27. 5

65

21

25X50

33. 7

60. 3

150

120. 7

18

M16

4

17. 5

34. 5

78

24

40X80

48.3

88.9

190

152.4

18

Ml 6

4

22.3

49.5

108

29

50X80

60. 3

88. 9

190

152.4

18

Ml 6

4

22.3

61. 5

108

29

80X125

88.9

139. 7

255

215.9

22

M20

8

22. 3

90. 5

164

35

100X150

114.3

168.3

280

241. 3

22

M20

8

23.9

116.0

192

38

150X200

168. 3

219.1

345

298. 5

22

M20

8

27.0

170. 5

246

43

200X250

219.1

273

405

362.0

26

M24

12

28. 6

221. 5

305

48

250X300

273

323.9

485

431.8

26

M24

12

30.2

276.5

365

54

300×400

323. 9

406. 4

595

539. 8

30

M27

16

35.0

328.0

457

62

350X450

355.6

457

635

577.9

33

M30

16

38.1

360.0

505

67

表B.6.2-2 CIaSS300(PN50)带颈平焊夹套法兰               (mm)

公称尺寸 （内管X外管） DN

内管

外径

A

外管 外径 Λ

连接尺寸

法兰 厚度 C

法— 内/

B

法兰颈 大端 N

法兰

高度

H

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 签（个）

15X40

21.3

48.3

155

114.3

22

M20

4

19.1

22. 5

70

29

20X40

26. 9

48. 3

155

114. 3

22

M20

4

19. 1

27. 5

70

29

25X50

33.7

60.3

165

127.0

18

M16

8

20. 7

34.5

84

32

40X80

48. 3

88.9

210

168. 3

22

M20

8

27.0

49.5

117

41

50X80

60.3

88. 9

210

168. 3

22

M20

8

27.0

61.5

117

41

80X125

88.9

139.7

280

235.0

22

M20

8

33.4

90. 5

178

49

100X150

114. 3

168.3

320

269. 9

22

M20

12

35.0

Π6.0

206

51

150X200

168.3

219.1

380

330.2

26

M24

12

39. 7

170.5

260

60

200X250

219. 1

273

445

387. 4

30

M27

16

46.1

221. 5

321

65

250X300

273

323. 9

520

450.8

33

M30

16

49. 3

276. 5

375

71

300X400

323.9

406.4

650

571.5

36

M33

20

55.6

328.0

483

81

350X450

355.6

457

710

628. 6

36

M33

24

58. 8

360.0

533

87

图B.6.2-2带颈对焊夹套法兰

表B.6.2-3 ClaSSI50（PN20）带颈对焊夹套法兰               （mm）

公称尺寸 （内管X外管） DN

内管外径 （法兰焊 端外径）A

管径A

套外4

___连接尺寸

法兰

厚度

C

法兰颈 大端 N ≥

兰径B 法内E

法兰

髙度

H

法兰

外径

D

螺栓孔中

心圆直径

K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量

个）

15X40

21.3

48.3

125

98.4

16

M14

4

15.9

30

15.5

60

20X40

26. 9

48.3

125

98.4

16

Ml 4

4

15.9

38

21

60

25X50

33.7

60. 3

150

120.7

~18~

Ml 6

4

17.5

~49~

27

62

40X80

48.3

8&9

190

152.4

18

Ml6

4

22.3

65

41

68

50X80

60. 3

88.9

190

152.4

18

Ml 6

4

22.3

78

52

68

80X125

88.9

139.7

255

215.9

22~

M20

8

22. 3

108

77.5

87

100X150

114.3

168.3

280

241. 3

22

M20

8

23.9

135

IOlt 5

87

150X200

~168?3~

219.1

345

298.5

~22~

M20

~~8~

27.0

192

154

100-

200X250

219.1

273

405

362.0

26

M24

12

28.6

246

203

100

250X300

273

323, 9

485

431.8

26

M24

12

30.2

305

255

113

300X400

323.9

406.4

595

~539. 8-

~30~

M27

16^

35.0

~365

303.5

125

350X450

355. 6

457

635

577.9

33

M30

16

38.1

400

—

~138

注:法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。表列法兰内径B相当于采用钢管壁厚

表B.6-2-4 CIaSS300(PN50)带颈对焊夹套法兰               (mm)

公称尺寸 （内管X外管） DN

钢管外径 （法兰焊 端外径）A

套管

外径

A

"  '~~ 连接尺寸    一    -

兰度C 法厚C

法兰颈

•大端

N

N

法兰 内径 B

法兰 高度 H

法兰 外径 D

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 戎（个）

15X40

21. 3

48.3

155

114.3

22

M20

4

19.1

38

15∙ 5

67

20X40

26.9

48.3

155

114.3

22

M20

4

19.1

48

21

67

25X50

33.7

60.3

165

127.0

18

MI6

8

20.7

54

27

68

40X80

48. 3

88.9

210

168.3

22

M20

8

27.0

70

~41-

78

50X80

60,3

88.9

210

168.3

22

M20

8

27.0

84

52

78

80X125

88.9

139.7

280

235.0

22

M20

8

33.4

117

77.5

97

续表 B. 6.2-4                                (mm)

公称尺寸 （内管X外管） DN

钢管外径 （法兰焊 端外径）A

套管 外径 A

连接尺寸

⅛E ʌʌ TS =

厚度

C

法竺颈 大端 N ≥

法兰 内径 B

法兰

高度

H

兰径D 法外B

螺栓孔中 心圆直径 K

螺栓孔 直径 L

螺栓

Th

螺栓孔 数量 以个）

100X150

114. 3

168,3

320

269.9

22

M20

12

35.0

146

101.5

97

150X200

168. 3

219.1

380

330.2

26

.M24

12

39.7

206

154

110

200X250

219.1

273

445

387. 4

30

M27

16

46.1

260

203

116

250X300

273

323.9

520

450.8

33

M30

16

49. 3

321

255

129

300X400

323. 9

406.4

650

571. 5

36

M33

20

55.6

375

303.5

144

350X450

355.6

457

710

628.6

36

M3 3

24

58.8

425

—

157

注,法兰内径B由钢管壁厚确定,用户应在订货时注明或按本标准附录C确定。表列法兰内径B相当于采用钢管壁厚

为 Sch40o

B.7焊接接头和坡口尺寸
B.7.1内管与夹套法兰的焊接接头和坡口尺寸按本标准第9章的规定。
B-7.2外管和夹套法兰的焊接接头和坡口尺寸按图B. 7. 2的规定。



图B.7.2外管与夹套管法兰的焊缝尺寸
B.8试验、检验、验收和包装
法兰的试验、检验和验收以及包装等要求按本标准第lɪ章、第12章及第14章的规定。
B.9标 记
B.9.1夹套法兰的标记按本标准第13章的规定。其中，法兰的公称尺寸DN为内管X外管。
B.9.2标记示例。
示例1：公称尺寸DN15OX2OO.公称压力CIaSSI50的突面带颈平焊夹套法兰，法兰材料为20 钢，钢管壁厚等级SchiOS,其标记为:
HG/T 20615 夹套法兰 JSO 150X200-150 RF 20
配用的垫片规格为公称压力CIaSSI50,公称尺寸DN200
示例2：公称尺寸DN300X400.公称压力CIaSS300的突面带颈对焊夹套法兰，钢管壁厚Sch40f 材料为20钢，其标记为：
HG/T 20615 夹套法兰 JWN 300X400-300 Sch40 RF 20
配用的垫片规格为公称压力CIaSS300,公称尺寸DN400

附录C(资料性附录)带颈对焊管法兰的内径尺寸


带颈对焊管法兰与各种壁厚钢管连接的内径尺寸见表CO
表C带颈对焊管法兰内径尺寸                          Cmm)

公称尺寸

钢管

外径

A

钢管壁厚规___ ______________________

DN

NPS

Sch. 5S

SCh IOS

SCL 10

Sch. 20

Sch. 30

Sch. 40S

Sch. 40

Sch.60

SCht 80S

Sch. 80

Sch. 100

Sch. 120

Sch. 140

Sch. 160

______ __________法兰内径B_______________________________

15

为

21.3

18

17

—

—

一

15.5

15.5

—

14

14

—

一

—

12

20

26.9

23.5

22.5

一

—

—

21

21

—

18.5

18,5

——

—

15.5

25

1

33.7

30.5

27.5

—

—

一

27

27

—

24.5

24.5

一

—

—

21

32

成

42.4

39

36.5

—

—

—

35

35

—

32

32

—

—

—

29.5

40

1刼

48. 3

45

42,5

—

—

—

41

41

—

38

38

—

—

—

34

50

2

60.3

57

54. 5

—

53.5

—

52

52

一

49

49

一

—

—

42.5

65

2妬一

76.1

72

69.5

—

67

—

66

66

—

61.5

61.5

—

—

—

56

80

3

88.9

84, 5

82.5

—

79.5

—

77.5

77.5

—

72.5

72.5

—

—

—

66.5

100

4

114.3

110

107.5

—

104

—

101.5

101.5

—

96.5

96,5

—

92

一

85.5

125

5

139.7

133.5

132.5

—

129.5

—

127

127

—

119.5

119.5

—

114.5

一

107.5

150

6

168.3

162.5

161

一

157

—

154

154

—

146

146

—

139.5

—

133

200

8

219.1

213

211

—

206.5

204.5

203

203

199

194

194

187

184

179

174,5

250

10

273

265.5

265

—

260

257

255

255

248

248

I 241

238

228.5

223

217

300

12

323.9

315.5

314.5

一

311

306

303.5

303.5

295.5

298.5

288,5

279.5

273.5

267.5

259.5

350

14

355. 6

347.5

345.5

343

339. 5

335. 5

335.5

333.5

323.5

330,5

315.5

305.5

299.5

291.5

283.5

400

16

406.4

398

396

393.5

390

386

386

381

371

381

362

350

346

334

326

450

18

457

449

447

444

441

435

437

428.5

417

432

407

397

385

377

367

500

20

508

498

496.5

495

488

483

488

476

468

483

452

444

428

418

408

550

22

559

549

547.5

546

539

534

539

—

509

534

503

487

479

459

449

600

24

610

598.5

597

597

590

581. 5

590

575

560

585

546

530

520

500

490

注:壁厚系列号(SCh.NO.)后缀加S者,仅用于奥氏体不锈钢钢管.


^J⅛φ⅛囱 WW∙ bzfxw∙ Conl»>湖 T 爍


附录D（资料性附录）可配合使用的管法兰标准

本标准法兰（ClaSS系列）的连接尺寸（包括密封面尺寸）与表D所列标准的管法兰基本相同，可 配合使用。
表D 小于或等于DN600管法兰对应表

标准编号

标准名称

压力等级

ASME B16. 5—2003

管法兰和法兰管件

CIaSSI 50, CIaSS300, CiaSS600, CIaSS900, CIaSSI 500»CiaSS2500

EN 1759-1—2004

钢制法兰及法竺管件

CIaSSI 50 ,Ciass300 fClass600 >Class900,Classl500>Class2500

JPl 7S-15-2005

钢制法兰及法兰管件

CIaSSI 50 f CIaSS300 * CIaSS600 ≠ CIaSS900 JCIaSSI 500, CIaSS2500

GB/T 9112〜9124—2000

钢制管法兰

PN20,PN50,PNllO ,PN150,PN260fPN420

SH 3406—1996

石油化工钢制管法兰

PN20 * PN50, PNIOO t PN150 > PN250 * PN420

附录E(资料性附录)管法兰的近似质量

表E-I ClaSSI50法兰的近似质■                     (kg)

公称尺寸

带颈平焊

SO

带颈对焊 WN

长高颈

LWN

承插焊 SW

螺纹

Th

对焊环松套

LF

法兰盖

BL

DN

NPS

15

0.45

0.91

L 30

0. 91

0.45

0.45

0. 91

• 20

% 一

0.68

0. 91

1.94-

O4 91

0.68

0. 68

0.91

25

1

0.91

L 14

3. 04

0. 91

0.91

0.91

0.91

32

IK

1.14

ɪ. 14

3.96

1.36

1.14

L 14

1.36

.40

1扬

1.36

1.81

4.62

1.36

1.36

L 36

1.36

50

2-

2.18

2. 72

6.43

2. 27

2. 27

2. 27

L 82

65

2必

3. 45

4.54

8. 25

3.18

3. 63

3.63

3.18

80

3

4,01

5.22

11.22

3. 63

4.54

4. 09

4. 09

100

4

5. 63

7. 49

15.67

一

5.90

5.45

7. 72

125

5

6~74

9, 53

25. 01

一

6.81

5.90

9.08

150

6

7. 90

11.80

30.35

8.85

8.17

12, 26

200

8

12. 90

19.07

45.48

—

12.71

21. 34

250

10

17.60

24.52

63.79

—

—

16. 34

30.42

300

12

27.69

39.95

94. 79

——

一

27. 24

45.00

350

14

37. 68

51.76

115.42

—

—

34,96

63.11

400

16

48.12

64.47

147. 89

—

—

47.22

84. 90

,450

18

49.49

74.90

165.11

—

一

66.28

98. 52

500

20

67.19

89.44

201.22

——

—

72. 19

128.48

600

24

92. 62

121.67

261.37

—*

—

88.53

188.41

表E-2 CIaSS300法兰的近似质■                     (kg)

公称尺___

带颈平焊

SO

带颈对焊 WN

长高颈

LWN

承插「

SW

螺纹

Th

对焊环松套

LF

法兰盖

BL

DN

NPS

15

妬

0. 68

0. 91

2.21

L 36

0. 68

0?68

0.91

20

%

1,14

1.36

3.47

L 36

1.14

1.14

1. 36

25

1

L 36

1.82

4. 20

L 36

1.36

1.36

L 82

32

2.04

2.27

5.44

1.82

2. 04

2.04

2.72

40

i½

2.95

3.18

6.57

2/72

2： 95

2. 95

3.18

50

2

3.18

3.63

8. 40

3.18

3.18

3. 18

3.63

65

2妩

4.54

5. 45

11.25

4・54

4.54

4.54

5.45

公称尺寸

带颈平焊

SO

带颈对焊 WN

长高颈 LWN

承插焊

SW

螺纹

Th

对焊环松套 LF

I -■ * Jiil-

BL

DN

NPS

80

3

^90

8?17

15. 28

5. 90

∏6

6.58

7. 26

100

4

10. 67

12. 03

22. 99

—

10.90

10. 90

12. 71

125

5

13.17

16. 34

38.04

—

14. 07

11. 80

16. 80

150

6

16.34

20.43

46. 85

—

16. 34

17.25

21. 79

200

8

25. 42

31. 33

66. 37

—

"—

24.97

35.87

250

10

34.96

45.40

94.23

—

—

39.95

55. 39

300

12

51.30

64.47

125.16

—

—

63.11

83.08

350

14

72. 19

93.52

175. 20

—

—

83.54

109.41

400

16

95. 34

113. 05

221. 10

—

—

106.24

143.01

450

18

114.86

138. 92

256.89

—

—

138.47

187.96

500

20

139.38

167.53

307. 16

—

170.25

233. 81

600

24

• 222,46

235, 63

431.02

—

—

240.62

363.20

表E-3 CIaSS600法兰的近似质量                    Ckg)

公称尺寸

带颈平焊 SO

带颈对焊 WN

长高颈 LWN

承插焊

SW

对焊环松套

LF

法兰盖

BL

DN

NPS

15

¼

0. 91

1.36

2. 30

0?91

0. 91

0. 91

20

%

1. 36

1. 59

3. 61

1.36

1.36

1.36

25

1

1.59

1.82

4.37

1. 59

1. 59

1.82

32

1¼

2. 04

2.50

5. 77

2.04

2.04

2. 72

40

W

2. 95

3. 63

7.02

2.95

2.95

3. 63

50

2

3.63

4.54

9.08

3.63

3.63

4.54

65

2%

5. 45

6. 36

12.09

5.45

4. 99

6. 81

80

3

6.81

8. 17

16. 37

6.81

6. 36

9.08

100

4

14. 98

16. 80

29. 56

—

14.07

18. 61

125

5

28.60

30.87

55.35

28. 60

30.87

150

6

36. 32

33.14

67. 99

—

35.41

39.04

200

8

44.04

50. 85

93.81

—

50.85

63.11

250

10

80.36

85.81

147.31

—

88. 53

104. 87

300

12

97.61

102.60

181.20

—

108. 96

133.93

350

14

117. 59

157.54

216. 24

—

131. 66

148.91

400

16

166.16

218. 37

277.88

—

181.60

239.26

450

18

216.10

251.97

327.61

—

212.93

301.91

500

20

277.85

313.26

409. 24

1—

274. 22

388.17

600

24

397.70

443. 56

541.81

—

393.16

533.45

表E-4 ClaSS900法兰的近似质量                   （蛇）

公称尺寸

带颈平焊

SO

带颈对焊 WN

长高颈

LWN

承插焊

SW

法兰盖

BL

DN

NPS

15

扬

2.72

3.18

3.23

2.72

1.82

20

% —

2. 72

3.18

4. 18

2.72

2.72

25

1

3.41

3.86

5. 84

3.41

4.09

32

1%

4. 54

4. 54

7.44

4.54

4.54

40

1⅛

6.36

6.36

9. 32

6. 36

6.36

50

2

9.99

10.90

18. 87

9.99

11.35

65

2扬

16.34

16. 34

25. 21

16.34

15.89

80

3

14.07

13.17

23,04

14.07

、14.53

100

4

24.06

23.15

35. 27

一

24.52

125

5

37. 68

39, 04

61.73

—

39.50

150

6

49.03

49.94

85.73

一

51.30

200

8

78. 09

84. 90

134.50

—

89. 44

250

10

111.23

121.67

200. 33

——

131.66 _________*

300

12

148. 00

168.89

238∙88

—

187.50

350

14

172.52

255.15

264.47

—

224.28

400

16

208.39

310.99

322.12

一

281.03

450

18

293. 74

419. 50

409.98

—

399. 52

500

20

359.57

528. 46

491.86

—

502.58

600

24

671.92

956. 58

802. 80

——

952. 95

表E-5 CIaSSI500法兰的近似质量                    （kg）

公称尺寸

带颈平焊 SO

带颈对焊 WN

长高颈

LWN

承插焊

SW

法兰盖

BL

DN

NPS

15

妬

2.72

3.18

3.23

2. 72

1.82

20

%

2.72

3.18

4. 18

2. 72

2. 72

25

1

3.41

r 3.86

5. 84

3.41

4.09

32

W

4, 54

4.54

7.44

4. 54

4. 54

40

1¼

6. 36

6.36

9. 32

6. 36

6. 36

50

2

9. 99

10.90

18.87

9.99

11.35

65

2彩

16.34

16.34

25.21

16. 34

15.89

80

3

一

21.79

29.61

—

21.79

100

4

—

31.33

42.64

—

33. 14

125

5

—

59.93

82. 40

——

64. 47

150

6

—

74. 46

97,78

——

72.19

200

8

—

123.94

154. 49

—

137.11

250

10

—

206.12

249.29

—

230.18

______公称尺寸

带颈平焊 SO

带颈对焊, WN

长高颈

LWN

承插焊

SW

法兰盖

BL

DN

NPS

300

12

—

313.26

364.74

—

351.85

350

14

—

406. 5

464.68

—

422. 7

400

16

—

525.0

571.30

—

557. 2

450

18

—

687. 2

717.05

—

760. 6

500

20

—

852.6

846.57

—

966. 6

600

24

—

1366.8

1278. 12

—

1560. 0

表E-6 CIaSS2500法兰的近似质量                    (kg)

_______公称尺寸

带颈对焊 WN

长高颈 LWN

法兰盖

BL

DN

NPS

15

_____彩

3. 63

4.97

13.18

20

⅜

4.09

6.02

4. 54

25

1

5.90

7.82

5.45

32

1¼

9.08

11.78

8.17

40

IX

12.71

15.11

11. 35

50

2

19.07

21.27

17.71

65

2¼

23. 61

29. 39

25.42

80

3

42. 68

43.35

39.04

100

4

66. 28

63.86

60. 38

125

5

110. 78

113. 47

101.24

150

6

171.61

162.85

156.63

200

8

261.50

232.79

241.98

250

10

484.87

405.23

465.35

300

12

730. 03

551.44

644. 66

附录F(资料性附录)环连接面法兰间近似距离

环连接面法兰间近似距离按图F和表F的规定。
图F环连接面法兰间近似距离
表F环连接面法兰间近似距离                (mɪn)

公称尺寸    Ln

_______环连接面法兰间近似距离五

DN

NPS

ClassI50 (PN20)

CIaSS300

(PN 50)

ClassβOO (PN 110)

CIaSS900

(PN 150)

CIaSSI500 (PN 260)

CIaSS2500

(PN 420)

15

捌

—

3

3

4

4

4

20

%

—

4

4

4

4

4

25

1

4

4

4

4

4

4

32

1¼

4

4

4

4

4

3

40

以

4

4

4

4

4

3

50

2

4

6

5

3

3

3

65

2%

4

6

5

3

3

3

80

3

4

6

5

4

3

3

100

4

4

6

5

4

3

4

125

5

4

6

5

4

3

4

150

6

4

6

5

4

3

4

200

8

4

6

一-

5

4

4

5

250

10

4

6

5

4

4

6

300

12

4

6

5

4

5

8

350

14

3

6

5

4

6

—

400

16

3

6

5

4

8

—

450

18

3

6

5

5

8

一

500

20

3

6

5

5

10

—

600

24

3

6

6

6

11

327
