ICS 43.020
T 40
GB 18384-2020
代替 GB∕T 18384.1-2015,GB/T 18384.2-2015,GB∕T 18384.3-2015
EIeCtriC VehiCleS Safety requirements
2020-05-12 发布
2021-01-01 实施
国家市场监督管理总局发布 国家标准化管理委员会发布
本标准的全部技术内容为强制性。
本标准按照GB/T 1.1—2009给出的规则起草。
本标准代替GB/T 18384.1—2015《电动汽车 安全要求 第1部分:车载可充电储能系统(REESS)》、 GB/T 18384.2—2015《电动汽车 安全要求 第2部分:操作安全和故障防护》及GB/T 18384.3—2015 《电动汽车 安全要求 第3部分:人员触电防护》,与GB/T 18384.1—2015、GB/T 18384.2—2015及 GB/T 18384.3—2015相比,主要技术变化如下:
——修改了图1的高压警告标记(见5.1.2.1,见GB/T 18384.1—2015中图1及GB/T 18384.3— 2015 中图 1);
——增加了顶部充电装置的豁免要求(见5.1.3.1);
——将绝缘电阻监测要求从可选要求修改为强制要求(见5.1.4.2,见GB/T 18384.3—2015中8.1);
——修改了电容耦合要求中的部分内容(见5.1.4.4,见GB/T 18384.3—2015中6.3.3);
——增加了整车防水要求的等同要求,即零部件防水要求(见5.1.5);
——增加了 REESS热事件报警要求(见5.2.2.3);
——修改了绝缘电阻的测量方法(见6.2.1和6.2.2,见GB/T 18384.3—2015中7.2);
——增加了绝缘监测功能验证试验(见6.2.3);
——增加了 Y电容存储电量的计算公式(见6.2.5) O
本标准由中华人民共和国工业和信息化部提出并归口。
本标准起草单位:比亚迪汽车工业有限公司、中国汽车技术研究中心有限公司、北京新能源汽车股 份有限公司、中国第一汽车集团有限公司、上汽大通汽车有限公司、上海蔚来汽车有限公司、国家汽车质 量监督检验中心(襄阳)、重庆车辆检测研究院有限公司、上海汽车集团股份有限公司技术中心、广州汽 车集团股份有限公司、宁德时代新能源科技股份有限公司、浙江吉利新能源商用车有限公司、长春汽车 检测中心有限责任公司、浙江吉利控股集团有限公司、湖南中车时代电动汽车股份有限公司、卡达克机 动车质量检验中心(宁波)有限公司、重庆长安新能源汽车科技有限公司、奇瑞新能源汽车技术有限公 司、一汽-大众汽车有限公司、泛亚汽车技术中心有限公司、郑州宇通客车股份有限公司、安徽江淮汽车 集团股份有限公司、海马新能源汽车有限公司、华为技术有限公司、重庆金康新能源汽车有限公司、东风 汽车集团有限公司技术中心、深圳腾势新能源汽车有限公司、苏州汇川联合动力系统有限公司、上汽通 用五菱汽车股份有限公司。
本标准主要起草人:廉玉波、刘桂彬、谭易、张天强、陆春、宋芳、杨子发、于洋、凌和平、陈彦雷、 黄晨东、王丹、叶磊、王洪军、陆珂伟、罗宇亮、许金梅、李大治、宋光辉、崔凤涛、雒小丹、汪伟、熊乐、 袁昌荣、曾祥兵、方云明、郑立涛、纪秉男、唐小华、谯万成、刘勇军、吴杰余、马跃强、张明、杨睿诚、 赵小羽。
本标准所代替标准的历次版本发布情况为:
——GB/T 18384.1—2001、GB/T 18384.1—2015;
——GB/T 18384.2—2001、GB/T 18384.2—2015;
——GB/T 18384.3—2001、GB/T 18384.3—2015。
本标准规定了电动汽车的安全要求和试验方法,用以保护车辆在正常使用情况下的人员安全。对 于由电子电气安全相关系统故障行为而引起的其他安全风险,电动汽车在满足常规汽车电子电气系统 安全要求基础之上,可参考其他标准(如GB/T 34590^GB∕T 28046)进行电子电气系统安全设计和 要求。
本标准的制定充分参考了 UN GTR No.20的技术要求,并结合国内产品的技术水平、应用场景以 及测试经验进行了修改。
本标准发布后将成为我国电动汽车安全性能测试的重要基础标准和电动汽车新车定型强制性检验 以及进口机动车检验的重要技术依据之一。
1范围
本标准规定了电动汽车的安全要求和试验方法。
本标准适用于车载驱动系统的最大工作电压是B级电压的电动汽车。
本标准不适用于行驶过程中持续与电网连接的道路车辆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4094.2电动汽车操纵件、指示器及信号装置的标志
GB 7258-2017机动车运行安全技术条件
GB 8410汽车内饰材料的燃烧特性
GB/T 4208-2017外壳防护等级(IP代码)
GB 11551汽车正面碰撞的乘员保护
GB 17354汽车前、后端保护装置
GB/T 18387电动车辆的电磁场发射强度的限值和测量方法
GB/T 19596电动汽车术语
GB/T 19836电动汽车仪表
GB 20071汽车侧面碰撞的乘员保护 S
GB/T 20234.1电动汽车传导充电用连接装置 第1部分:通用要求
GB 26134乘用车顶部抗压强度
GB/T31498 电动汽车碰撞后安全要求
GB 34660道路车辆电磁兼容性要求和试验方法
GB 38031电动汽车用动力蓄电池安全要求
3术语和定义
GB/T 19596界定的以及下列术语和定义适用于本文件。
3. 1
可充电储能系统 rechargeable electrical energy StOrage SyStem; REESS
可充电的且可以提供电能的能量存储系统O
3. 2
维修断开装置SerViCe disconnect
在检查或者维修电池包、燃料电池堆时用来断开高压电路的装置。
3. 3
传导连接 COndUCtVe COnneCton
采用导体进行可导电连接O
3.4
直接驾驶 direct driving
驾驶员通过方向盘、制动踏板、换挡机构、加速踏板等实现对车辆的控制。
4电压等级
根据最大工作电压,将电气元件或电路分为以下等级,见表IO
表1电压等级 单位为伏
电压等级 |
最大工作电压 U | |
直流 |
交流(rms) | |
A |
0<U≤60 |
0<U≤30 |
B |
60<U≤1 500 |
30<U≤1 000 |
对于相互传导连接的A级电压电路和B级电压电路,当电路中直流带电部件的一极与电平台相 连,且其他任一带电部分与这一极的最大电压值不大于30 V(a.c.)(rms)且不大于60 V(d.c.),则该传 导连接电路不完全属于B级电压电路,只有以B级电压运行的部分才被认定为B级电压电路。
5安全要求
5.1人员触电防护要求
5.1.1总则
人员触电防护要求应包括以下四个部分:
——高压标记要求;
——直接接触防护要求;
—— 间接接触防护要求;
防水要求。
对于相互传导连接的A级电压电路和B级电压电路,当电路中直流带电部件的一极与电平台连 接,且其他任一带电部分与这一极的最大电压值不大于30 V(a. c.)(rms)且不大于60 V(d.c.),则 5.1.4.1、5.1.4.2、5.1.4.3和5.1.5的要求对该电路(包括直流部分和交流部分)不适用O
5.1.2高压标记要求
5.1.2.1高压警告标记要求
B级电压的电能存储系统或产生装置,如REESS和燃料电池堆,应标记图1所示符号o对于相互 传导连接的A级电压电路和B级电压电路,当电路中直流带电部件的一极与电平台连接,且满足其他 任一带电部分与这一极的最大电压值不大于30 V(a.c.)(rms)且不大于60 V(d.c.)的情况,则REESS 不需标记图1所示符号;否则,REESS无论是否存在B级电压,都应标记图1所示符号。符号的底色为 黄色,边框和箭头为黑色。
图1高压警告标记
当移开遮栏或外壳可以露出B级电压带电部分时,遮栏和外壳上也应有同样的符号清晰可见。当 评估是否需要此符号时,应考虑遮栏或外壳可进入和可移开的情况。
5.1.2.2 B级电压电线标记要求
B级电压电路中电缆和线束的外皮应用橙色加以区别,满足5.1.3.2要求的遮栏后面或外壳里面的 除外。
5.1.3直接接触防护要求
5.1.3.1 总则
直接接触防护是通过绝缘材料、外壳或遮栏实现人体与B级电压带电部件的物理隔离,外壳或遮 栏可以是导体也可以是绝缘体。对于具体部件的直接接触防护要求应满足5.1.3.2〜5.1.3.5。
对于M2类、M3类车型,如果在车顶布置有顶部充电装置,如图2所示。若从车辆入口最底部台阶 处到顶部充电装置的外露B级电压带电部分的最短路径长度至少为3 m,则顶部充电装置的外露B级 电压带电部分可不满足直接接触防护要求。
图2最短路径测量示意图
5.1.3.2遮栏或外壳要求
如果通过遮栏或外壳提供触电防护,则B级带电部分应布置在外壳里或遮栏后,防止从任何方向 上接近带电部分。
遮栏和外壳需要满足如下两点要求:
a) 乘客舱内、货舱内的遮栏和外壳应满足GB/T 4208-2017中IPXXD的防护等级要求,乘客舱 夕卜、货舱外的遮栏和外壳应满足IPXXB的防护等级要求;
b) 通常,遮栏和外壳只能通过工具才能打开或者去掉;若遮栏和外壳在不使用工具的情况下可以 打开或者去掉,则要有某种方法使其中的B级电压带电部分在遮栏和外壳打开后1 S内至少 满足如下两种要求之一:
——交流电路电压应降到不超过30 V(a∙c.)(rms),直流电路电压应降到不超过60 V(d.c.);或 ——B级电路存储总能量小于0.2Jo
5∙1∙3.3连接器要求
高压连接器在不使用工具的情况下,应无法打开,但以下三种情况除外:
a) 高压连接器分开后,应满足IPXXB的防护等级要求;或
b) 高压连接器至少需要两个不同的动作才能将其从相互的对接端分离,且高压连接器与其他某 个机构有机械锁止关系,在高压连接器打开前,该锁止机构应要使用工具才能打开;或
C)在高压连接器分开之后,连接器中带电部分的电压能在1 S内降低到不大于30 V(a∙c∙)(rms)且 不大于60 V(d∙c∙)
5.1.34高压维修断开装置要求
对于装有高压维修断开装置的车辆,高压维修断开装置在不使用工具的情况下,应无法打开或拔 出,但以下两种情况除外:
a) 高压维修断开装置打开或者拔出后,其中的B级电压带电部分满足GB/T 4208-2017中规定 的IPXXB的防护等级要求;或
b) 高压维修断开装置在分离后1 S内其B级电压带电部分电压降低到不大于30 V(a.c∙)(rms) 且不大于60 V(d.c∙)
5.1.3.5充电插座要求
车辆充电插座与车辆充电插头在断开时,车辆充电插座应至少满足以下一种要求:
a) 在断开后1 S内,充电插座B级电压带电部分电压降低到不大于30 V(a.c∙)(rms)且不大于 60 V(d.c∙)或电路存储的总能量小于0.2 J;或
b) 满足GB/T 4208—2017中规定的IPXXB的防护等级要求并在1 min的时间内,充电插座B 级电压带电部分电压降低到不大于30 V(ac∙)(rms)且不大于60 V(d.c∙)或电路存储的总能 量小于0.2 Jo
5.1.4间接接触防护要求
5.1.4.1绝缘电阻要求
在最大工作电压下,直流电路绝缘电阻应不小于100 Ω∕V,交流电路应不小于500 Ω∕V0如果直流 和交流的B级电压电路可导电的连接在一起,则应满足绝缘电阻不小于500 Ω∕V的要求。对于燃料电 池电动汽车,如图3中所示。若交流电路增加有附加防护,则组合电路至少满足100 Ω∕V的要求。
附加防护方法应至少满足以下一种要求:
a) 至少有两层绝缘层、遮栏或外壳;或
b) 布置在外壳里或遮栏后,且这些外壳或遮栏应能承受不低于10 kPa的压强,不发生明显的塑 性变形。
说明:
1——一燃料电池系统;
2 动力电池;
3— —逆变器;
4— —电平台;
5--交流电路。
图3燃料电池汽车绝缘电阻要求
5.1.4.2 绝缘电阻监测要求
车辆应有绝缘电阻监测功能,并能通过6.2.3的绝缘监测功能验证试验。在车辆B级电压电路接 通且未与外部电源传导连接时,该装置能够持续或者间歇地检测车辆的绝缘电阻值,当该绝缘电阻值小 于制造商规定的阈值时,应通过一个明显的信号(例如:声或光信号)装置提醒驾驶员,并且制造商规定 的阈值不应低于5.1.4.1的要求。
5.1.4.3电位均衡要求
用于防护与B级电压电路直接接触的外露可导电部分,例如,可导电外壳和遮栏,应传导连接到电 平台,且满足以下要求:
a) 外露可导电部分与电平台间的连接阻抗应不大于0.1。;
b) 电位均衡通路中,任意两个可以被人同时触碰到的外露可导电部分,即距离不大于2.5 m的两 个可导电部分间电阻应不大于0.2。。
若采用焊接的连接方式,则视作满足上述要求。
5.1.4.4电容耦合要求
电容耦合应至少满足以下要求之一:
a) B级电压电路中,任何B级电压带电部件和电平台之间的总电容在其最大工作电压时存储的 能量应不大于0.2 J,0.2 J为对B级电压电路正极侧Y电容或负极侧Y电容最大存储电能的 要求。此外,若有B级电压电路相互隔离,则0.2J为单独对各相互隔离的电路的要求。或
b) B级电压电路至少有两层绝缘层、遮栏或外壳,或布置在外壳里或遮栏后,且这些外壳或遮栏 应能承受不低于10 kPa的压强,不发生明显的塑性变形。
5.1.4.5充电插座要求
5.1.4.5.1车辆交流充电插座
车辆交流充电插座应有端子将电平台与电网的接地部分连接。
车辆交流充电插座的绝缘电阻,包括充电时传导连接到电网的电路,当充电接口断开时应不小于 1 mω0
5.1.4.5.2车辆直流充电插座
车辆直流充电插座应有端子将车辆电平台和外接电源的保护接地相连接。
车辆直流充电插座的绝缘电阻,包括充电时传导连接到车辆直流充电插座的电路,当充电接口断开 时,应满足5.1.4.1的要求。
5.1.5防水要求
对于M2类,Ms类车辆可豁免本条的防水要求。对于其他车型,车辆在模拟清洗和模拟涉水试验 后应仍能满足5.1.4.1中的绝缘电阻要求。
制造商或车辆应至少满足以下一种要求:
a) 制造商向检测机构提供附录A要求的证明材料,若部件防护等级高于附录A的要求,也视作 满足要求。如果所提供的证明材料不满足要求,那么该制造商应按照附录A中A.2的要求进 行试验。或
b) 按照6.3的试验方法对车辆进行模拟清洗和模拟涉水试验,每次试验后,在车辆仍是潮湿的情 况下,应按照6.2.1中的试验方法进行绝缘电阻测量,绝缘电阻应满足5.1.4.1的要求。另外, 在车辆放置24 h后,再按照6.2.1中的试验方法进行绝缘电阻测量,绝缘电阻应满足5.1.4.1 的要求。
5.2功能安全防护要求 從
5.2.1驱动系统电源接通和断开程序
车辆从驱动系统电源切断状态到“可行驶模式”应至少经过两次有意识的不同动作,且至少有一个 动作是踩下制动踏板。
从“可行驶模式”到驱动系统电源切断状态只需要一个动作。
应连续或间歇地向驾驶员指示,车辆已经处于“可行驶模式”。当驾驶员离开车辆时,如果驱动系统 仍处于“可行驶模式”,则应通过一个明显的信号(例如:声或光信号)装置提醒驾驶员。
车辆停止时,驱动系统自动或手动关闭后,只能通过上述程序重新进入“可行驶模式”。
5.2.2行驶
5.2.2.1功率降低提示
如果电驱动系统采取了自动限制和降低车辆驱动功率的措施,当驱动功率的限制和降低影响到了 车辆的行驶时,应通过一个明显的信号(例如:声或光信号)装置向驾驶员提示。
5.2.2.2 REESS低电量提示
如果REESS的低电量影响到车辆的行驶,应通过一个明显的信号(例如:声或光信号)装置向驾驶 员提示。
5.2.2.3 REESS热事件报警
如果REESS将要发生热失控的安全事件时,应通过一个明显的信号(例如:声或光信号)装置向驾 驶员提示。
5.2.2.4制动优先
整车控制系统当制动信号和加速信号同时发生时,优先响应制动信号。
5.2.3挡位切换
5.2.3.1行驶挡切换
驾驶员直接驾驶车辆,在车辆静止状态下从非行驶挡位切换至行驶挡位时,应踩下制动踏板。
5.2.3.2反向行驶
如果是通过改变电机旋转方向来实现前进和倒车两个行驶方向转换的,满足以下两种要求之一:
a) 前进和倒车两个行驶方向的转换,应通过驾驶员两个不同的操作动作来完成;或
b) 如果仅通过驾驶员的一个操作动作来完成,应使用一个安全措施使模式转换只能在车辆静止 或低速时才能完成。车速判断以车内仪表显示为准。
如果前进和倒车两个行驶方向的转换不是通过改变电机的旋转方向来实现的,则反向行驶要求不 适用。
5.2.4驻车
切断电源后,车辆应不能产生由自身电驱动系统造成的不期望的行驶。
5.2.5车辆与外部传导连接锁止
当车辆通过充电电缆连接到位置固定的外部电源或负载时,车辆应不能通过其自身的驱动系统 移动。
5.3动力蓄电池要求
电动汽车动力蓄电池安全应符合GB 38031的要求。
5.4车辆碰撞防护要求
电动汽车的正面碰撞防护应符合GB 11551的要求,侧面碰撞防护应符合GB 20071的要求,前后 端保护装置耐撞性能应符合GB 17354的要求,顶部抗压强度应符合GB 26134的要求,电动汽车碰撞 后安全应符合GB/T 31498的要求。
注:本条适用范围与 GB 11551、GB 20071、GB 17354、GB 26134 和 GB/T 31498 一致。
5.5车辆阻燃防护要求
电动汽车内饰材料阻燃性能应符合GB 8410的要求。
注:本条适用范围与GB 8410 一致。
5.6车辆充电接口要求
电动汽车充电接口应符合GB/T 20234.1的要求。
注:本条适用范围与GB/T 20234.1 一致。
5.7车辆报警和提示要求
电动汽车报警和提示应符合GB/T 19836和GB/T 4094.2的要求。
注:本条适用范围与GB/T 19836和GB/T 4094.2 —致。
5.8车辆事件数据记录要求
Mi类电动汽车应配备事件数据记录系统(EDR)或车载视频行驶记录装置。
5.9电磁兼容要求
电动汽车电磁兼容应符合GB 34660和GB/T 18387的要求。
注:本条适用范围与GB 34660和GB/T 18387 一致。
6试验方法
6.1直接接触防护
在进行直接接触防护测试过程中,车辆应处于整车断电状态,且车辆所有遮栏和外壳应完好。
测试过程中,检测人员在不使用其他工具的前提下,按照GB/T 4208—2017中IPXXD和IPXXB 的测试方法,仅使用探针或试指对车外和车内的开口和连接器等进行IP等级测试。
此外,可通过目测并结合制造商说明,验证连接器、高压维修断开装置以及车辆充电插座对于直接 接触防护要求的符合性。
6.2间接接触防护
6.2.1整车绝缘电阻测试
6.2.1.1测试准备
电压检测工具的内阻不小于10 MΩ0在测量时若绝缘监测功能会对整车绝缘电阻的测试产生影 响,则应将车辆的绝缘监测功能关闭或者将绝缘电阻监测单元从B级电压电路中断开,以免影响测量 值,否则制造商可选择是否关闭绝缘监测功能或者将绝缘监测单元从B级电压电路中断开。
6.2.1.2对含有B级电压电源的电路的绝缘电阻测量方法
具体测量步骤如下:
a) 使车辆上电,保证车辆上所有电力、电子开关处于激活状态。
b) 用相同的两个电压检测工具同时测量REESS的两个端子和电平台之间的电压,如图4所示O 待读数稳定,较高的一个为U1 ,较低的一个为U1'o
C)添加一个已知电阻犚0,阻值宜选择1MΩo如图5所示并联在REESS的Ui侧端子与电平台 之间o再用步骤b)中的两个电压检测工具同时测量REESS的两个端子和电平台之间的电 压,待读数稳定后,测量值为U和U2'0
图4绝缘电阻测量步骤b)
图5绝缘电阻测量步骤C)
Ci)计算绝缘电阻R,方法如下:
Ri可以使用犚。和四个电压值犝1、犝1'、犝2和犝2‘以及电压检测设备内阻宀代入式(1)或式(2) 来计算。
R^=R (犝1 —匸)
1
1 1
6.2.1.3对不含电源的B级电压负载绝缘电阻测量方法
具体测量步骤如下:
a)
b) C) i)
e)
f)
将被测的B级电压负载的所有电源(包括A级电压电源)断开;
将B级电压负载的所有B级电压带电部分相互传导连接;
将B级电压负载所有外露可导电部分、A级电压部分与电平台传导连接;
将绝缘电阻测试设备连接在带电部分和电平台之间,该设备可选用兆欧表; 将绝缘电阻测试设备的测试电压设置为不低于B级电压电路的最高工作电压; 读出B级电压负载的绝缘电阻值为RXO
如果系统中传导连接的电路中有多个电压等级(例如:系统中有升压转换器),并且某些组件不能承 受整个电路的最大工作电压,则可以断开这些组件,用它们各自的最大工作电压对绝缘电阻进行单独 测量。
6.2.1.4整车绝缘电阻计算
对于所有B级电压负载均能同时工作的车辆,可按照6.2.1.2的试验方法直接测量出整车绝缘 电阻。
否则,还需要按照6.2.1.3对6.2.1.2中无法完成测试的B级电压负载的绝缘电阻进行测量。将 6.2.1.2中的测量结果R与6.2.1.3中测得的各B级电压负载的绝缘电阻RX计算并联的结果,即为整车 绝缘电阻。
如果整车有两个或以上相互隔离的B级电压电路,则可通过本条方法分别测量和计算出各个B级 电压电路的绝缘电阻,并取其中最小值作为整车绝缘电阻。
6.2.2充电插座绝缘电阻
在6.2.1的试验后继续进行充电插座绝缘电阻测试,测试方法如下:
a) 使车辆断电,保证车辆上所有电力、电子开关处于非激活状态;
b) 将充电插座高压端子,即直流充电插座的正负极端子或者交流充电插座相线端子,用电导线进 行短接;
C)将绝缘电阻测试设备的两个探针分别连接充电插座高压端子及电平台,见图6;
d) 测试设备的检测电压应设置为大于最高充电电压;
e) 读出充电口绝缘电阻值RiO
连接到充电插座 |
充电插座 | |
高压端子 | ||
电阻 测试仪 |
□ |
连接到电平台 电平台
图6充电口绝缘电阻测量步骤C)
此外,也可以用绝缘电阻测试设备分别测试充电插座各高压端子与车辆电平台间的绝缘电阻值,测 试设备的检测电压要求大于最高充电电压,再计算并联结果,即为充电插座绝缘电阻。
6.2.3绝缘监测功能验证试验S
测试过程中,车辆B级电压电路应处于接通状态,且绝缘监测功能或设备已启动。测试中将使用 可调节电阻器(例如:变阻箱等),可调节电阻器的最大电阻值≥10 M。。
测量步骤如下:
a) 在常温下,按照6.2.1的测试方法,测出当前整车绝缘电阻值为Ri,并记录6.2.1.2测试步骤b) 中较小测量电压U/所在的REESS高压侧。
b) 按照被测车辆的正常操作流程使车辆进入“可行驶模式”。
C)若步骤a)中,U/在 REESS的正极端,则如图7所示,将可调节电阻器并联在REESS正极端 与车辆电平台之间。相反,若U/在REESS的负极端,则将可调节电阻器并联在REESS负极
端与车辆电平台之间。开始测量时,可调节电阻器的阻值设置为最大值。
d) 按照5.1.4.1的要求,若最小绝缘电阻要求为IOO Ω∕V,则将可调节电阻器的阻值减小到目标 值KR 按照式(3)计算得到:
1∕[1∕(95UREESS)-1∕Ki]≤ RX V 1∕[1∕(1OOUREESS)-1∕Ri] ............( 3 )
按照5.1.4.1的要求,若最小绝缘电阻要求为5OO EV则将可调节电阻器的阻值减小到目标 值RXRX按照式(4)计算得到:
1∕[1∕(475UREESS)-1∕Ri]≤ RX V 1∕[1∕(5OOUREESS)-1∕R J ............( 4 )
UREESS——电池包当前总电压,单位为伏(V)O
e) 观察车辆是否有明显的声或光报警。

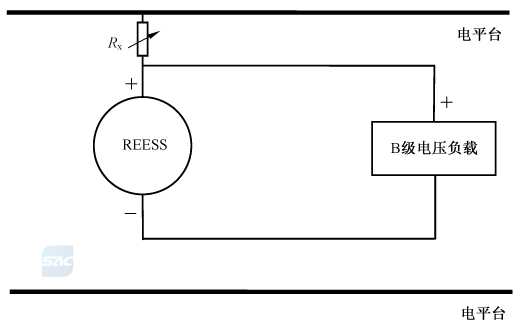

图7绝缘监测验证试验
6.2.4电位均衡
电位均衡可用电阻测试仪直接测量,也可以采用独立直流电源配合电流和电压检测设备进行测量O 其中电阻测试仪的测量电流可调,电阻测试分辨率高于O.O1。。独立直流电源电压也可调节。
两个外露的可导电外壳或遮栏之间的电阻,也可以通过外露的可导电外壳或遮栏与电平台之间的 连接电阻值计算得出。
测试方法如下:
a) 将电阻测试仪的两个探针分别连接外露的可导电外壳或者遮栏以及电平台,如图8所示;
b) 增大测试电流,使测试电流至少达到O.2 A;
C)将电阻测试仪的两个探针分别连接两个外露可导电外壳或者遮栏,如图9所示;
d)重复步骤b)o
电阻 测试仪
图8用电阻测试仪测试导电部件与电平台间电阻
外露可导电部分
外露可导电部分
图9用电阻测试仪测试两个导电部件间电阻
6.2.5电容耦合
电容耦合测试是通过计算的方式得到整车所有B级电压电路中Y电容存储的最大能量。具体计
算公式见式(5)。 丑
狀——带有Y电容的B级电压单元个数;
G——某个B级电压单元的Y电容容值,单位为法(F);
UX——该B级电压单元的Y电容最大工作电压,单位为伏(V)O
6.3整车防水
6.3.1模拟清洗
本试验测试范围为整车的边界线,如两个部件间的密封、玻璃密封圈、可打开部件的外沿、前立柱的 边界和灯的密封圈。
本试验采用GB/T 4208-2017中IPX5软管喷嘴。使用洁净的水,以流量为12.5 L/rnin+0.5 L∕min, 0.10 m∕s±0.05 m∕s的速度,在所有可能的方向向所有的边界线喷水,喷嘴至边界线的距离为3.0 m± 0.5 m。
6.3.2模拟涉水
车辆应在100 mm深的水池中,以20 km/h士2 km/h的速度行驶至少500 m,时间大约1.5 min。 如果水池距离小于500 m,应重复试验使涉水距离累计不小于500 m,包括车辆在水池外的总试验时间 应少于10 min。
6.4功能安全防护
制造商根据5.2规定的各项功能防护要求,应提供具体方案说明,包括防护动作的触发条件、操作 说明、报警提示信号说明等,检测机构据此说明材料在实车上进行测试验证并与5.2中的要求进行对比 符合性判断。
7实施日期
新申请型式批准的车型自本标准实施之日起开始执行,已获得型式批准的车型自本标准实施之日 起第13个月开始执行。
关于M1类电动汽车应配备事件数据记录系统或车载视频行驶记录装置的要求,实施日期按照 GB 7258-2017中15.4的要求执行。
附录A
(规范性附录)
B级电压零部件防水性能验证方法
A.1制造商提交资料要求
A.1.1制造商应提供所有B级电压零部件清单及其相应的布置位置及安装情况,见表A.1。
表A.1 B级电压零部件及其布置位置及安装情况说明清单
序号 |
______高压部件名称______ |
部件下表面距地面高度 |
部件下方是否有遮挡 |
动力蓄电池 | |||
驱动电机 | |||
转向电机______________ | |||
空调压缩机 | |||
DC/DC变换器_______________ | |||
驱动电机控制器 | |||
转向电机控制器___________ | |||
空压机控制器____________ | |||
高压配电箱 | |||
高压维修开关 | |||
高压线束及连接器__________ | |||
其他 |
若试验车辆有表A.1中所列的B级电压零部件,则应按照表A.1反馈,若无其中某项或某几项,则 这些项目不作要求。此外,B级电压零部件不限于表A.1中列举的清单,依据具体车辆由制造商提供。 A.1.2制造商应提供各B级电压零部件的防水等级试验报告,该报告应由第三方检测机构出具。各 B级电压零部件防水等级要求依据整车空载时的布置高度而定,要求如下:
a) 若部件下表面距地面高度小于300 mm,高压部件应满足GB/T 4208—2017中IPX7的要求;
b) 若部件下表面距地面高度不小于300 mm,且部件下方无遮挡,高压部件需满足GB/T 4208— 2017中IPX5的要求;
C)若部件下表面距地面高度不小于300 mm,且部件下方有遮挡,高压部件需满足GB/T 4208— 2017中IPX4的要求。
A.1.3制造商应提供表A.1中所有的B级电压零部件在完成A.2中试验后的绝缘电阻,并进行并联计 算得到整车绝缘电阻应满足5.1.4.1的要求。
A.2 B级电压零部件防水测试方法
A.2.1 应按照 GB/T 4208—2017 进行 IPX7JPX5 及 IPX4 试验。
A.2.2在进行IPX7、IPX5、IPX4试验过程中,在检查B级电压零部件的内部进水情况前,应先采用 6.2.1的试验方法测试其绝缘电阻。
⑵
[3]
GB/T 28046道路车辆电气及电子设备的环境条件和试验
GB/T 34590道路车辆功能安全
UN GTR No.20 EIeCtnC VehICIe Safety (EVS) (ECE/TRANS∕180∕Add.20)
14
