HG

HG/T 20675—1990

化工企业静电接地设计规程

1990-01-01 发布

1990—04—01  实施

中华人民共和国化学工业部 发布

中华人民共和国行业标准

化工企业静电接地设计规程

■I

HG/T 20675-1990

化工部电气设计技术中心站 提出 吉林化学工业公司设计院 编制 中华人民共和国化学工业部 批准

«化工企业静电接地设计規程》是化学工业部批准颁布施行的化工部设计标准仲本规程 .1

是在化工部原基建局颁发的化工设计标准CD 9θλ3→3 «化工企业静电接地设计技术规定》

的基础上修订而成的_CI内容包蜗，总则、一般规定、具怵规定，并附有三个附录及编側说

设计技术中心站组织审核。主编人为巫祥、石林同志。主审人为俞俊人、万骏、梁舂芳* 兰士奎、金水泽、孙荣山等同志。

M 本规程适用于化工企业、工厂的静电接地设计『

1.2化工企业的防静电设计，应由工艺、配管、设备、电气等专业相互配合，综合考 虑，并采取下列防止静电危害的措施L

(1 )生产过程中尽量少产生静电荷3

• (2)泄漏和导走静电荷；

(3 )中和物体上积聚着的静电荷J

• (4)屏蔽带静电的物体；

(5 )使物件内外表面光滑和无棱角O

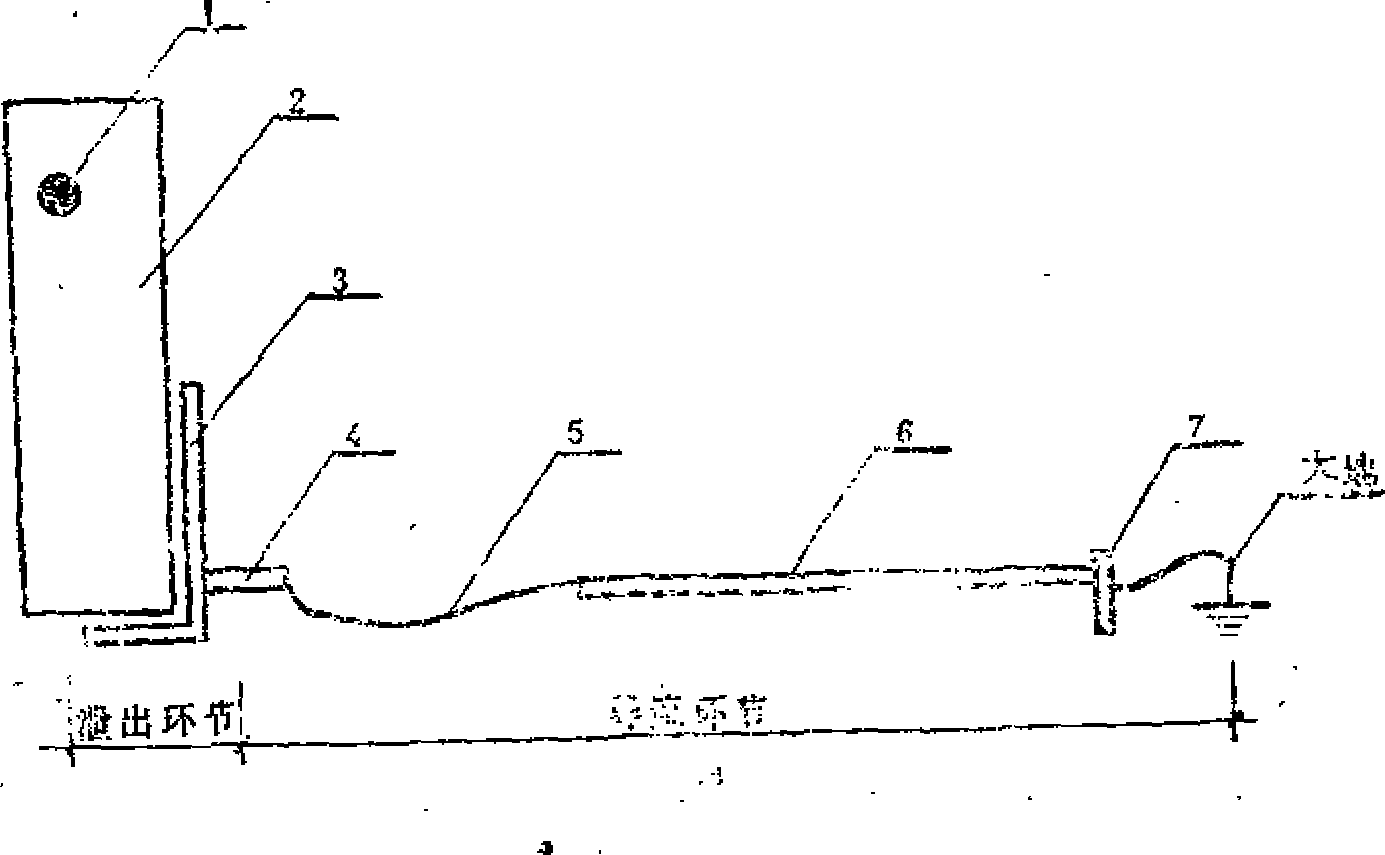

1.3静电接地的主要作用是泄漏和导走带电物体上的静电荷◎静电接地连接系统姥静 .

电接地中的一个重要环节#

1.4本规程对化工企业静电接地连接系统的设计技术要求作了具体规定。而对增泄措 施、静置时间、空气增湿和地坪导电等，仅作了原则性规定。

1.5静电接地体的接地电阻计算，可参照GBJ 65-83《工业与民用电力装置的接地设

* ^Ir

计规范》。

2 —般规定

2.1静电接地的范围

2,Rl对爆靠和火灾危险环境内可能产生静电危害的物钵，应采取工业静电接地措施 (以下简称静电接地)。

2∙L2对无爆炸和无火灾危险环境内的物体*如因其带静电会妨碍生产操作、影响产 品质量或使人体受到静电电击时责应釆取静电接地。

2J.3在生产、贮运过程中的器件或物料，彼此紧密接触后又迅速分离，而可能产生 和积聚静电，或可能产生却电危害时，应采取静电接地。

2J,4在下列情况-R可不采取专用的静电接地措施(计算机、电子仪器等除外)*

(1 )当金属导体已与価汚、电气保护接地、防杂散电流、电繼屏簸等的接弛系统有连

I

I

接时，

(2 )当金属导体间有紧密的机械连接，并在任何情况下金属接触面间有足够的静电导

通性时。

2丄5对任何流送戒喷山屮的带电体，严禁用接地稱导体去导走其静电荷。

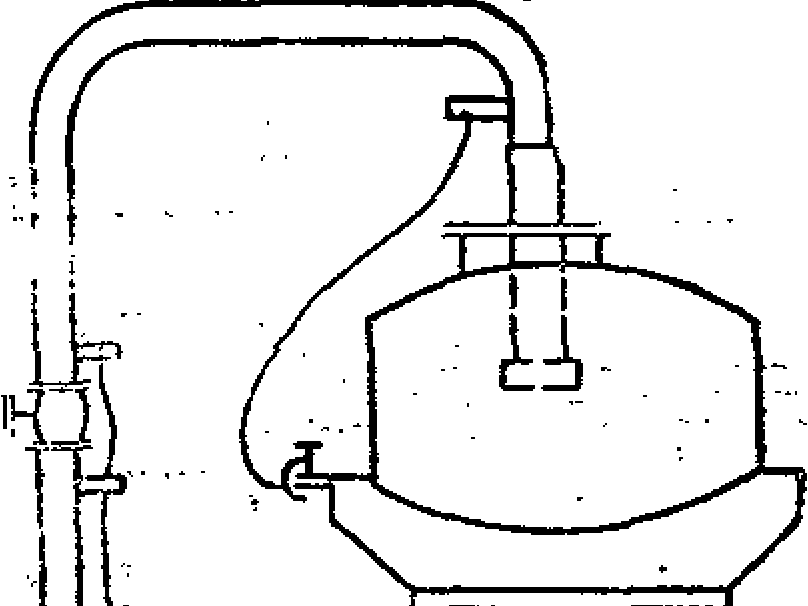

2.1.6当设备及伉；道&作带电接地时，其金威外壳新冬部件，应连接成一个导电整

体，并与大地相导通。严禁存在与地相绝缘的金狷物体"

2J.7各种静电消除器的接地端#应按产品说明书的要求进行接地中

2.2静电接地连接方式

2,2*1需要进行静电接地的物体，应按照其电阻率、表面电阻率或电导选择下列静电 接地连接（以下简称接地连接）方式：

（I ）静电导体应直接接地₄>

（2）静电亚导体应作间接接地。

（3 ）下列静电非导体除应作间接接地外，尚应配合必要的怖黄时间，

、电阻率为Em〜10"Q∙m的非金属体八

丄表面电阻为10"〜10“Q的固体表面"

X电导率为项一"〜l（T"S∕m的液体。

2.2.2対2.2.∖（3）规定以外的静电非导体，除应作闾接接地外,还应'采取加静电消除 器、加静电消除剂等其它措施来防止静电危害。               ,

2.3静电接地连接系统的电阻值

2∙3∙1每组专设的静电接地体，其接地电阻值，一般情况应小于WOQo在山区等土 壤电阻率较高的场所，接地电阻值应小于ιoooΩ.

2.3.2静电接地支、干线等金属体的电阻值可忽略不计o

2.3.3单个静电连接点应按照2.7条的要求进行装配和维护。其连接的电阻值可不考 核。

2*3.4当其它接地装置用作静电接地时，其接地电阻值应根据该接地装置的要求确 定令

2.4静电接地连接点和接地端头

2.4.1应在设备、管道的一定位置上，设置专用的接地连接端头，作为静电接地的连 接点。设备内部有关部件间的连接点和钢筋混凝土基础接地引出点，可参照本规程有关条款 设置。                                            ,

2,4.2接地连接点的位置应符合下列要求，

（1） 不易受到外力损伤；

（2 ）便于检查维修务

（3 ）便于与接地干线相连子

（4） 不妨碍操作：

（5） 不易形成和积聚有爆炸、腐蚀等混合物D

2.4.3当设备直径大于和等于2∙5m或容积大于和等于50m，时，其接地点应设两处以 上。接地点应沿设备外围均匀布置，其间距不应大于30m_o

管道接地连接点的要求见3<2.1o

2.4.4可供直接接地的接地端头有下列几种=

（1 ）于设备、管道外壳（包括其文雄）上预留出的裸露金属表而P

（2） 设备、管道的金属螺栓连接部位。

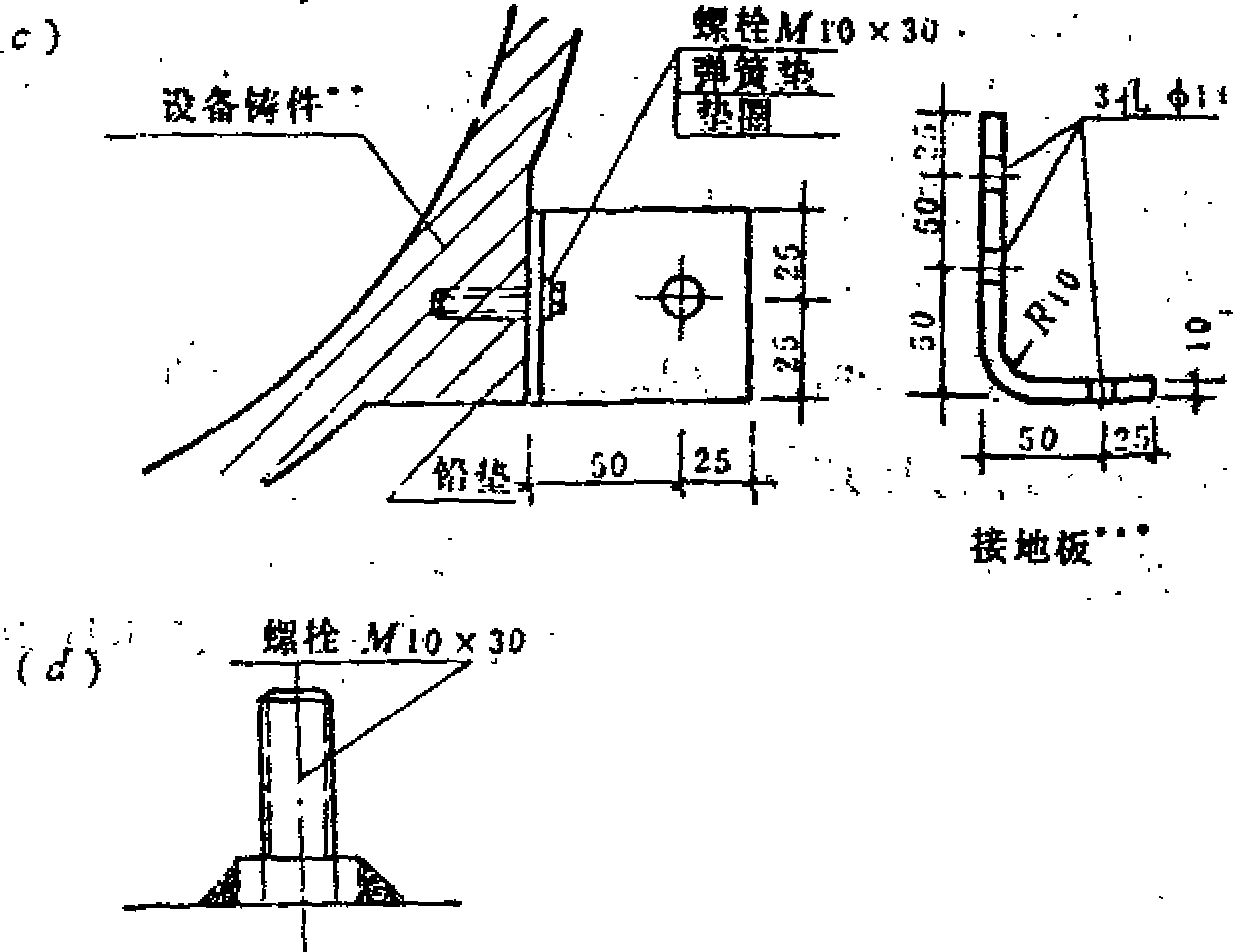

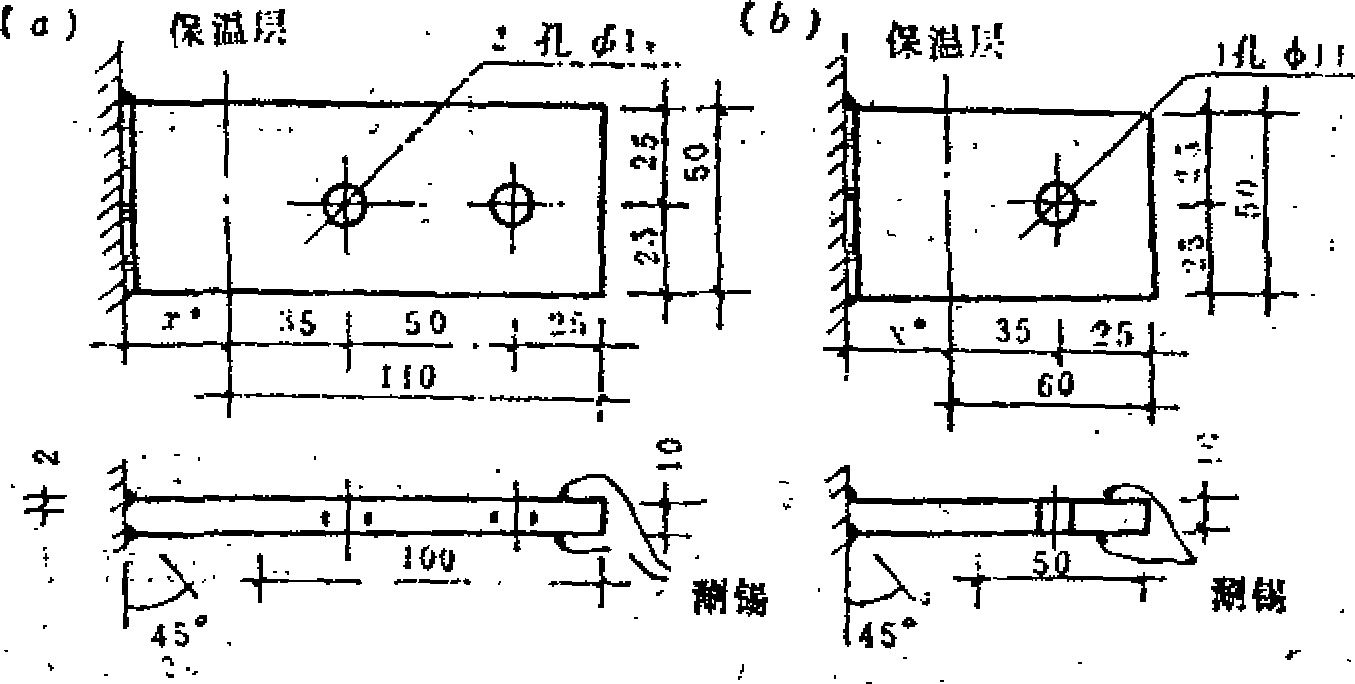

（3 ）采川专用的金届接地板或螺栓,其具体要求应符合下列规定&           ,

匕金風接地板或螺栓可焊（或紧固）于设备、管道的金届外壳或支座上。 • √

（a） 当设备、管道的金属外壳为黑色金属材质时，金属接地板应选用镀锌钢材。

（b） 当设备、管道的金属外壳为有色金属材质或不锈钢时，金属接地板应选用与设

备、管道外壳相同的材质。

（C）螺栓一般用镀锌钢材◎

为60mm（ 1孔φ∏）,大型设备宜为IIOmm（2孔ι⅛ll ） _O

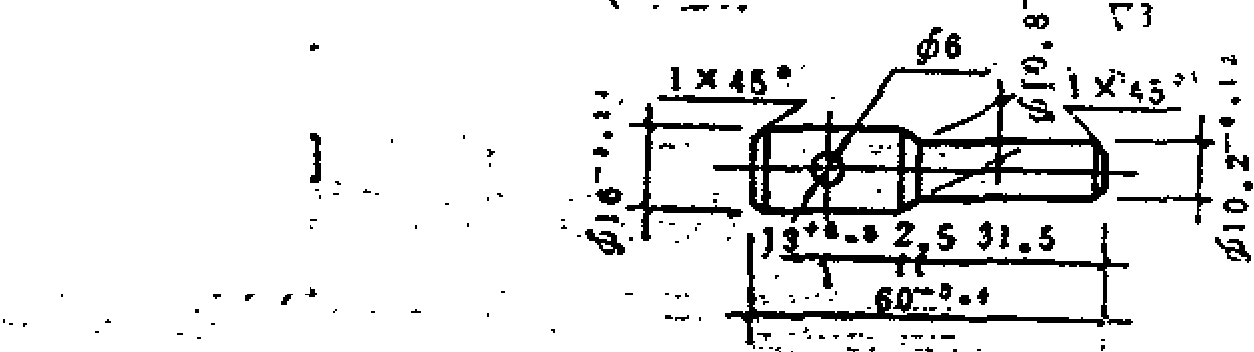

接地用螺栓规格不应小于MIO_O

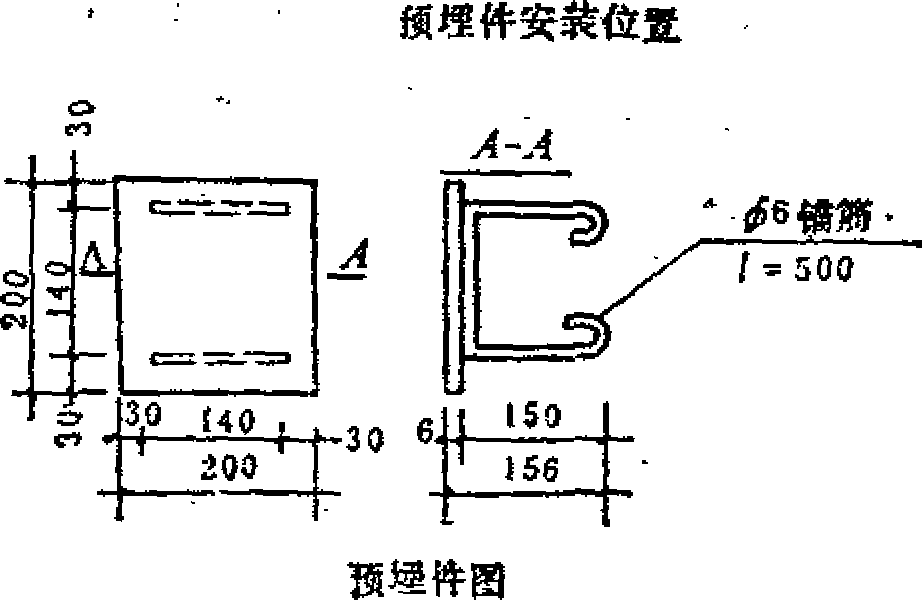

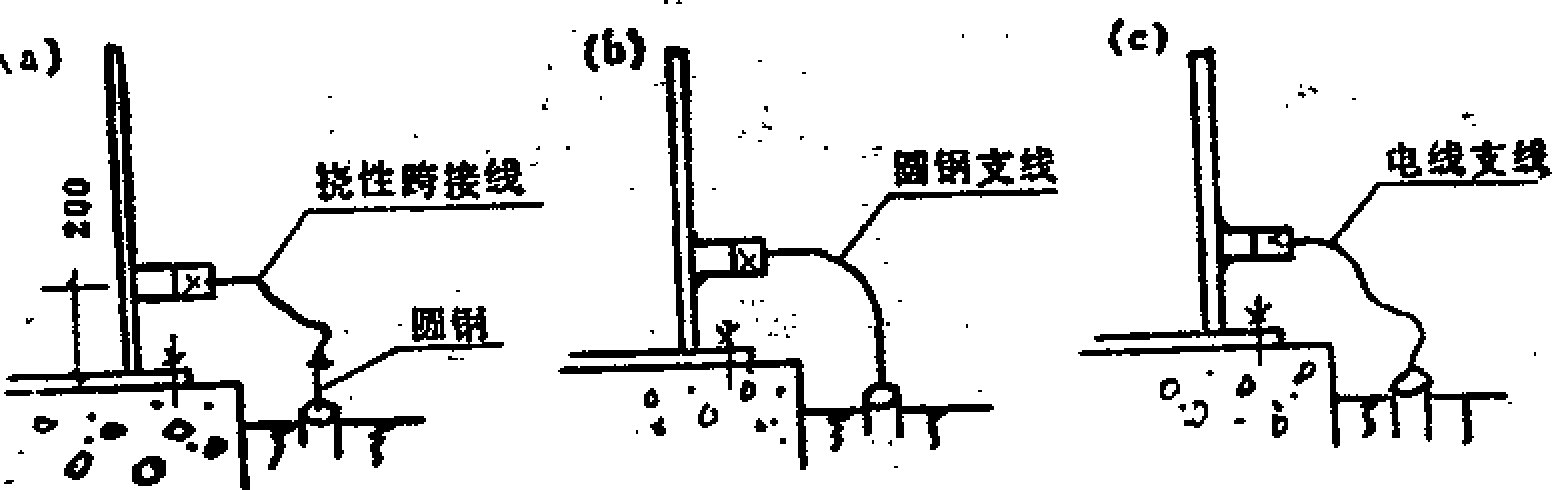

* d.当选用钢筋混凝土基础作静电接地时，应选择适当部位预理200× 200 ×6钢板，在钢 板E再焊专用的金属接地板G预埋钢板的锚筋应与基础主钢筋（或通过一段钢筋）相焊接尊

（4 ）接地端子排板尊

2.4.5可供间接接地的接地端头有下列 W: .

（1 ）贮藏液体*粉体的金属容器壁体。

（2） 埋设在带电体里并与带电体的接触面积大于200Omma的金属物体<>

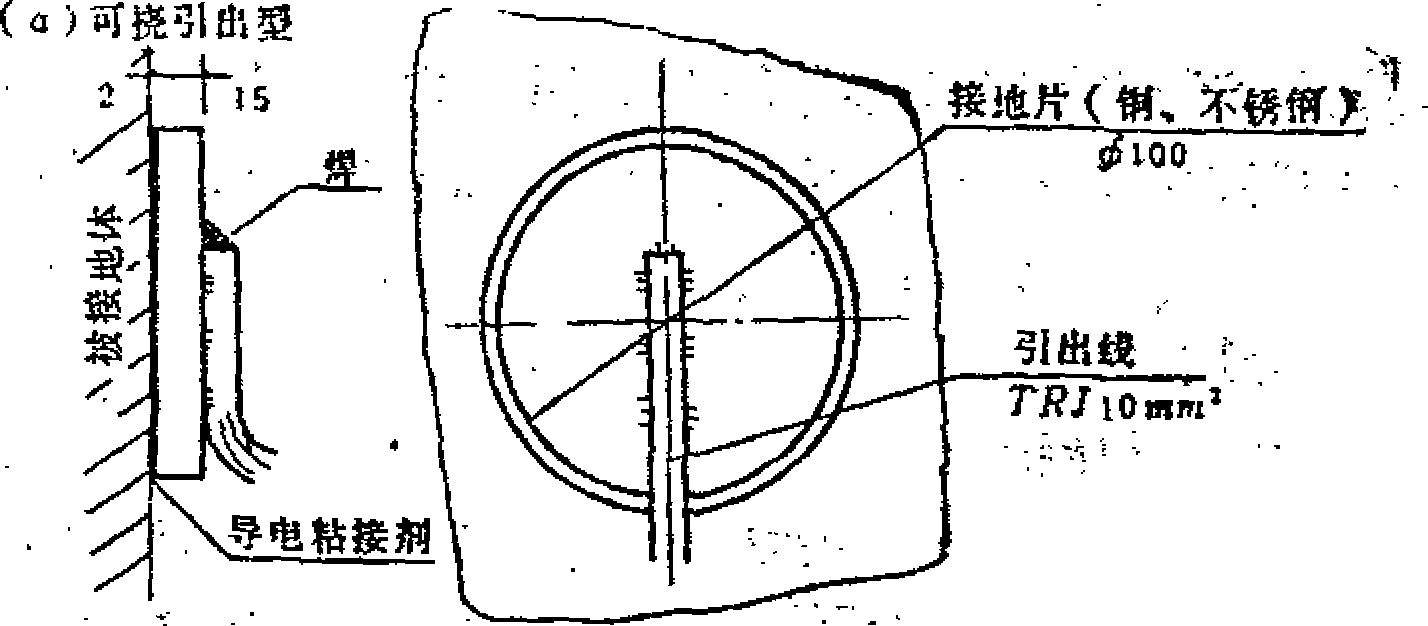

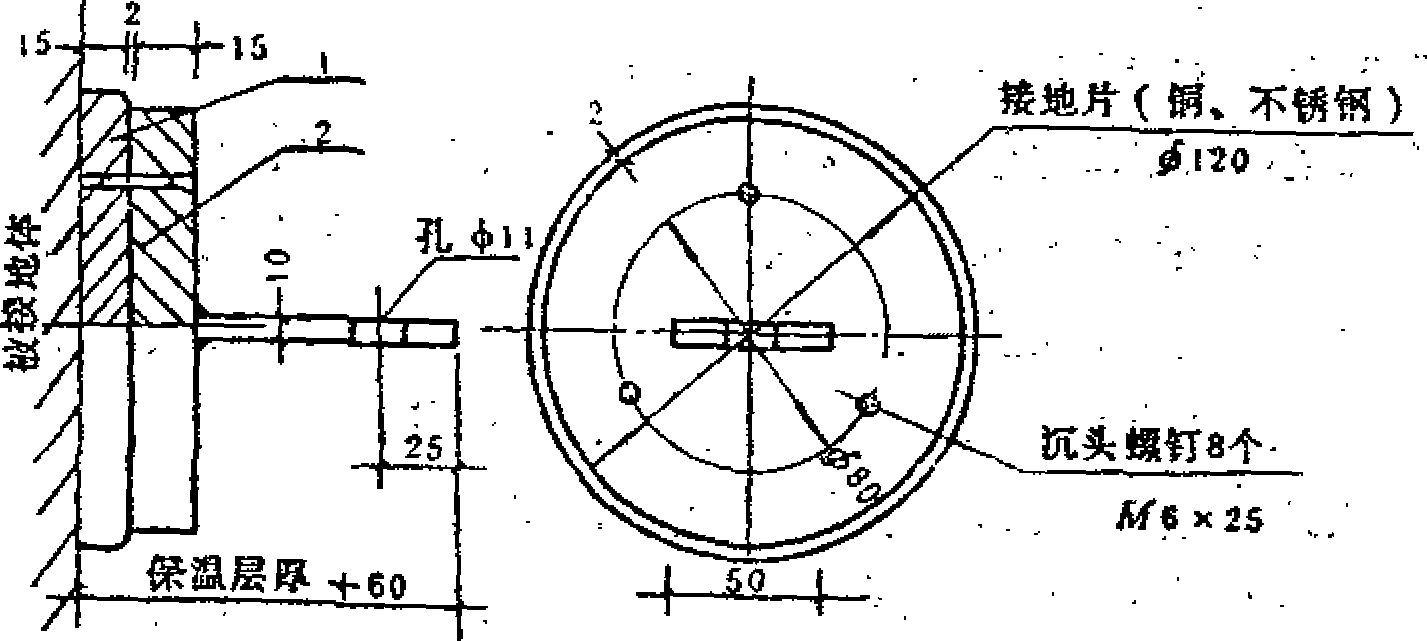

（3） 采用专用的金属接地板，其具体要求应符合下列规定：

L专用的金属接地板与非金属固体表面应紧密结合事其接触面积应大于200OmmS

S结合面内可填充导电涂料、接触导电膏或金属箔等，其材质应使接触电阻不大于

ιoΩ_α

C,在金属接地板上应焊上挠性引出线或符合23.4 （ 3 ）要求的金属接地板等己

2,5静电接地支线和连接线

2_φ5J 作接地支线和连接线的导体，应釆用具有足够机械强度、耐腐蚀和不易断线的 多股金属线或金属体α接地支线和连接线的长度应按实际露耍，且留出必要的裕度。

2_#5.2固定设备的接地支线，推荐按表3.L3选用中

2,5.3大型移动设备的接地支线，应选用截面不小于技mm丄的铜芯软绞线或铜芯橡

一般移动设备的接地支线，应选用截面不小^IOmm²的多股铜芯绝缘电线。

2.5.4振动、频繁移动的器件的接地支线，应选用截面不小于iθɪɪɪɪɪɪ²的铜芯绞线尊

2.5.5在设备、管道上作机械固定用的金属螺检，可兼作被固定物体的静电连接用o

2.5,6不应采用链条类作接地连接导体。

2,5.7在设内部有关部分之间的连接，可用截面不小于6mr∏2的软铜编织线@

2,5.8圆钢*扁钢、软铜编织线等材料应镀锌或涂防腐漆。

2∙6静电接地干线和接地体 2.6∙1在工程设计中，静电接地干线和接地体应与其它用途的接地装置综合考虑，统

J安排但

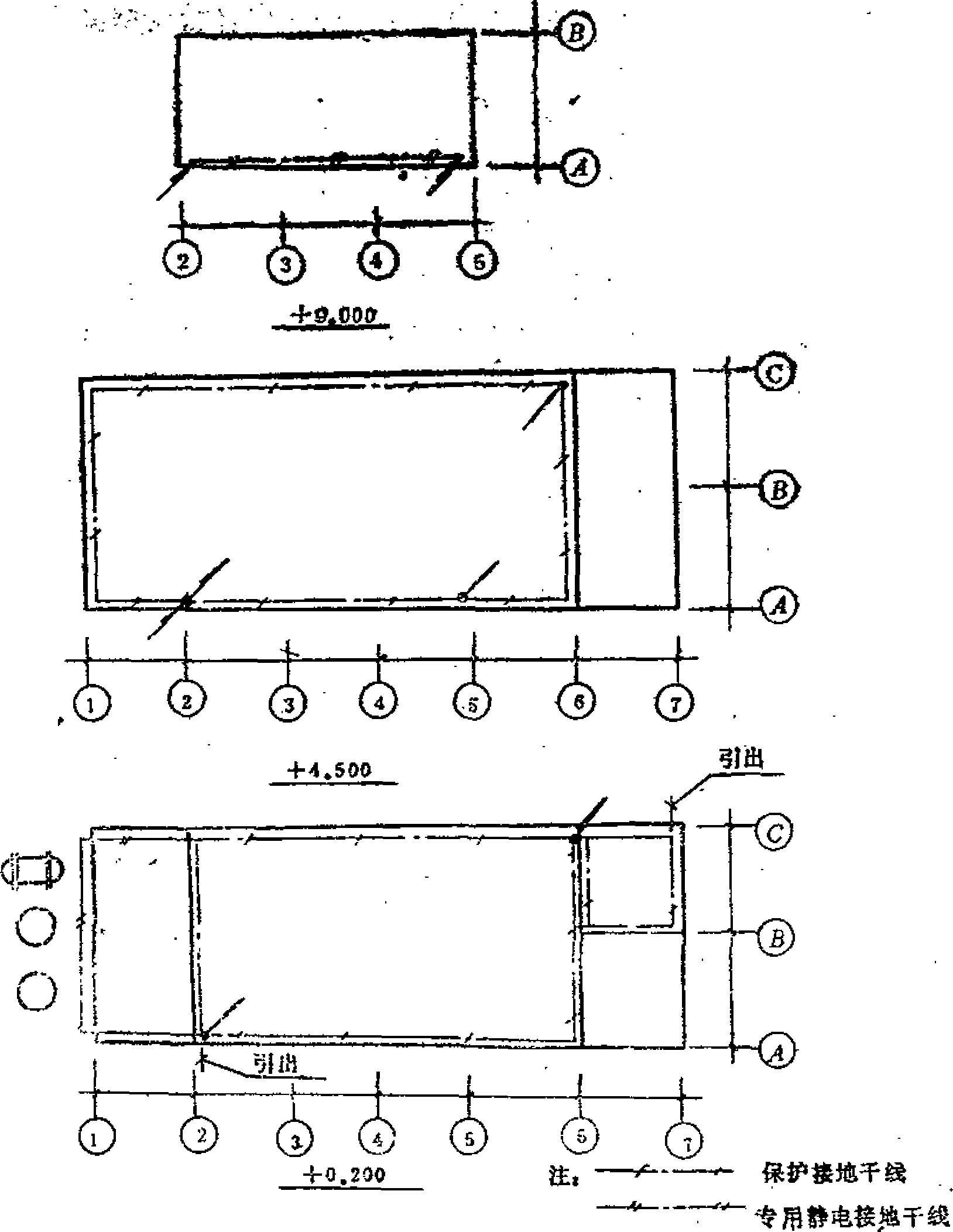

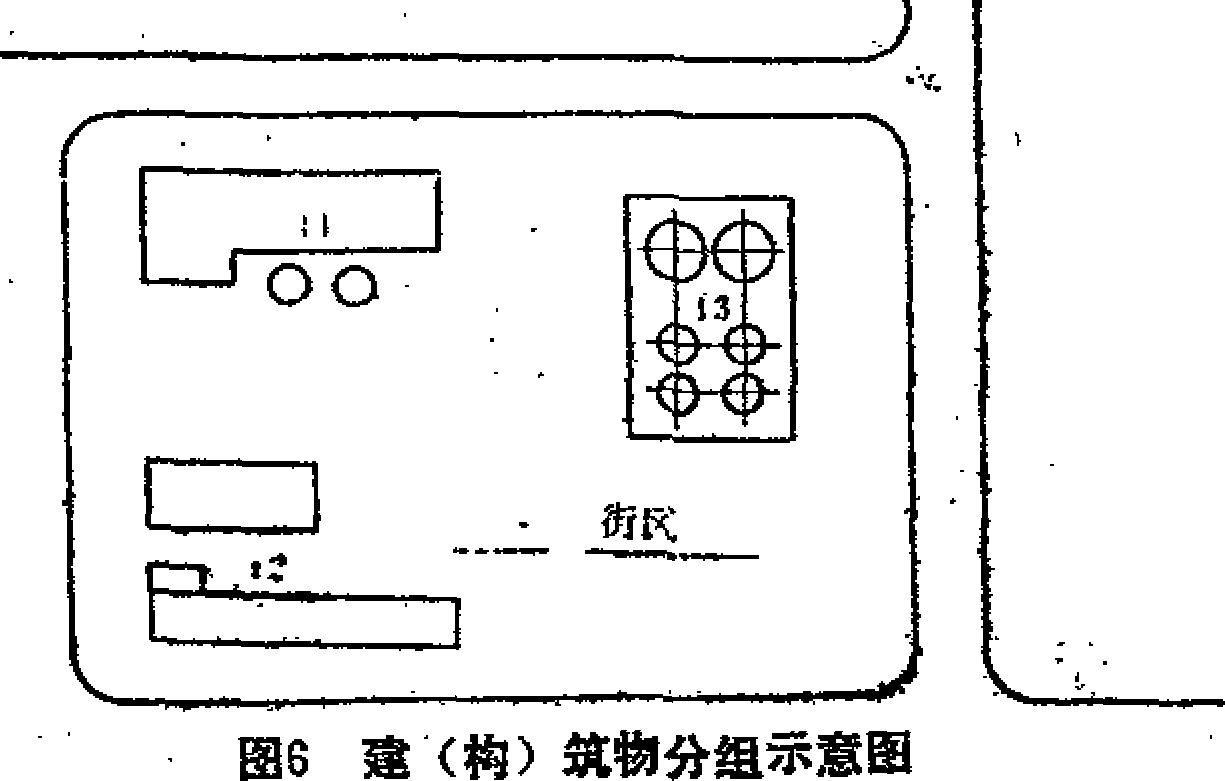

2∙6.2应将生产装置内的各个建（构）筑物适当地划分成若干组相对独立的建（构） 筑物（群），并根据其具体情况进行静电接地干线的设计。

各个相对独立的建（构）筑物（群）内静电接地干线的布置，应符合下列要求，

可利用电气保护接地干线作为静电接地干线，

下列接地干线和线路不得用于静电接地M

照明回路的工作零线和三相四线制中工作零线；

整流所各级电压的交流、直流保护接地系统；

直流回路的专用接地干线S

电子线路的“工作地”干线3

雷电引流线（兼有引流作用的金属设备本体除外）o

静电接地体的设计应符合下列要求，

当静电接地干线在建（构）筑物内与保护接地干线有两点相连，或保护接地干线 作为静电接地干线使用时，可不另设静电接地悻。

（2） 当独立设备有防雷、防杂散电流等接地系统进行接地时，可不另设静电接地体◎

（3） 除本款（1）、（2）顶外，静电接地干线应在建（构）筑物（群）相对侧的适当 位置至少各设一组独立的静电接地体，或通过邻近的建（构）筑物（群）内的静电接地干 线引向独立的静电接地体。

（4） 除第一类工业建（构）筑物的独立防雷装置的接地体外$其它用途的接地体，宜 作为静电接地用。计算机和电子仪器等设备应考虑静电于扰。.

（5 ）当单个钢筋混凝土基础的接地电阻值满足2,3口要求时,该基础可作为静电接地体 用。在同一组建（构）筑物（群）内，即使有数个此种合用的基础，並与接地干线相连接， 但仍作为是一组静电接地体以

（6）每组专设的静电接地体和作为静电接地的其它用途的接地体9其接地电阻应符合 2.3*1和2.3丄的要求。

2.6.6接地干线和接地体的铜材规格一般可按表2∙M6选用。地上用的材料应镀锌或涂 渗，地下用的材料/镀锌。

25 静电接地连接的要求

2J.1静电接地连接系统的各个冏定连接处，应采用焊接或螺栓紧固连接Q埋地部分 应釆用焊接。

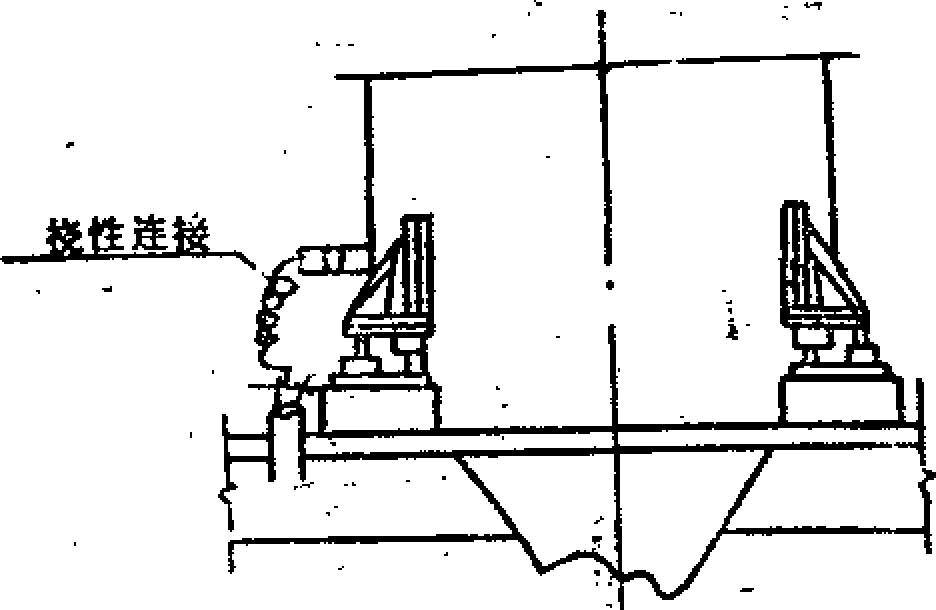

2,7∙2在设备、管道的接地端头与接地支线之间，一般可用螺栓紧固连接,不宜采用 焊接固定。对有振动、位移的物体，连接处应加挠性连接线过渡。

2,7.3对移动式设备及工具，应采用电池夹头、鳄式夹钳、专用连接夹头或蝶形螺帽等 连接器具与按地支线（接地千线）相连接。不应釆用接地线与被接地体相缠绕等方法进行连 接。

2.7,4

E）

（2）

接地于线和接地体用钢就的推荐规格

羨2*6.6

注，括号内数字为2类腐蚀环境中用钢材的推荐规格，其涂敷应符合CD 90ΛG-85＜化工企业腐蚀环境

电力设计技术规定》的要求*

除油污，並加防松螺帽或弹簧垫P当被连接的两端为不同材质时，宜采取涂接触导电膏等措 施，以防电化腐蚀❹

（3）当连接处采用电池夹头等器具固定时，有关连接部位应去锈、除油污巾

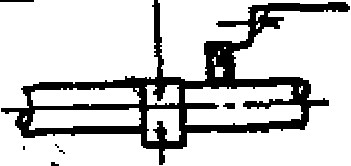

• 2.L5当金属法兰采用金属螺栓或卡子相紧固时，一般情况可不必另装静电连接线O

在腐蚀条件下'应保证至少有两个螺栓或卡子间的接触面，在安装前去锈和除油污，以及在 安装时加防松螺帽等O

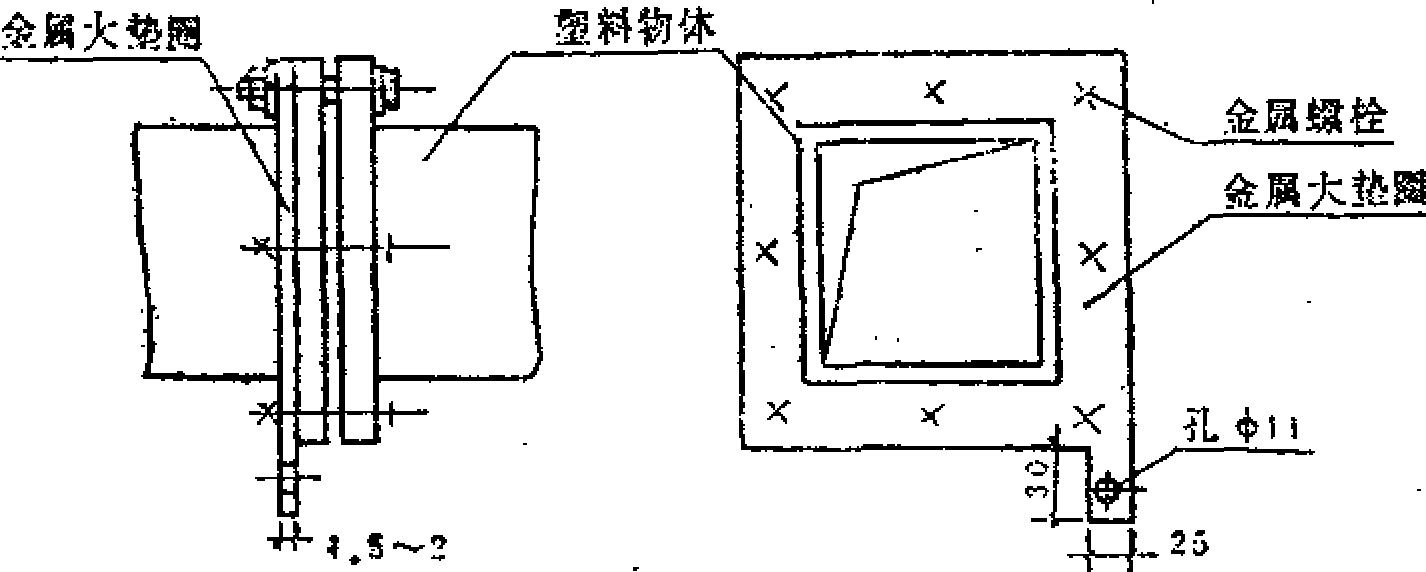

2.7,6当被接地的物体是由非金属材料制作时'应选定或设置间接接地用的端头进行接 2.L7与地绝缘的金属部件（如固定塑料法兰用金届螺栓、油面上的金属浮体等）的

接地连接，可用镀锌薄钢板垫圏、镀锌钢丝和可挠多股金属线等相互连接並引出接地會

2,7.8在静电危害较严重的场所夕为了使转动物体可靠接地，可采用导电洵滑脂或专

用接地设施（如在无爆炸、无火灾危险环境内采用滑环和碳制等）进行接地口容易积聚静电 荷产生静电危害的皮带或传送带，宜采用导电椽胶制品。

2.8非导体屏蔽接地的要求

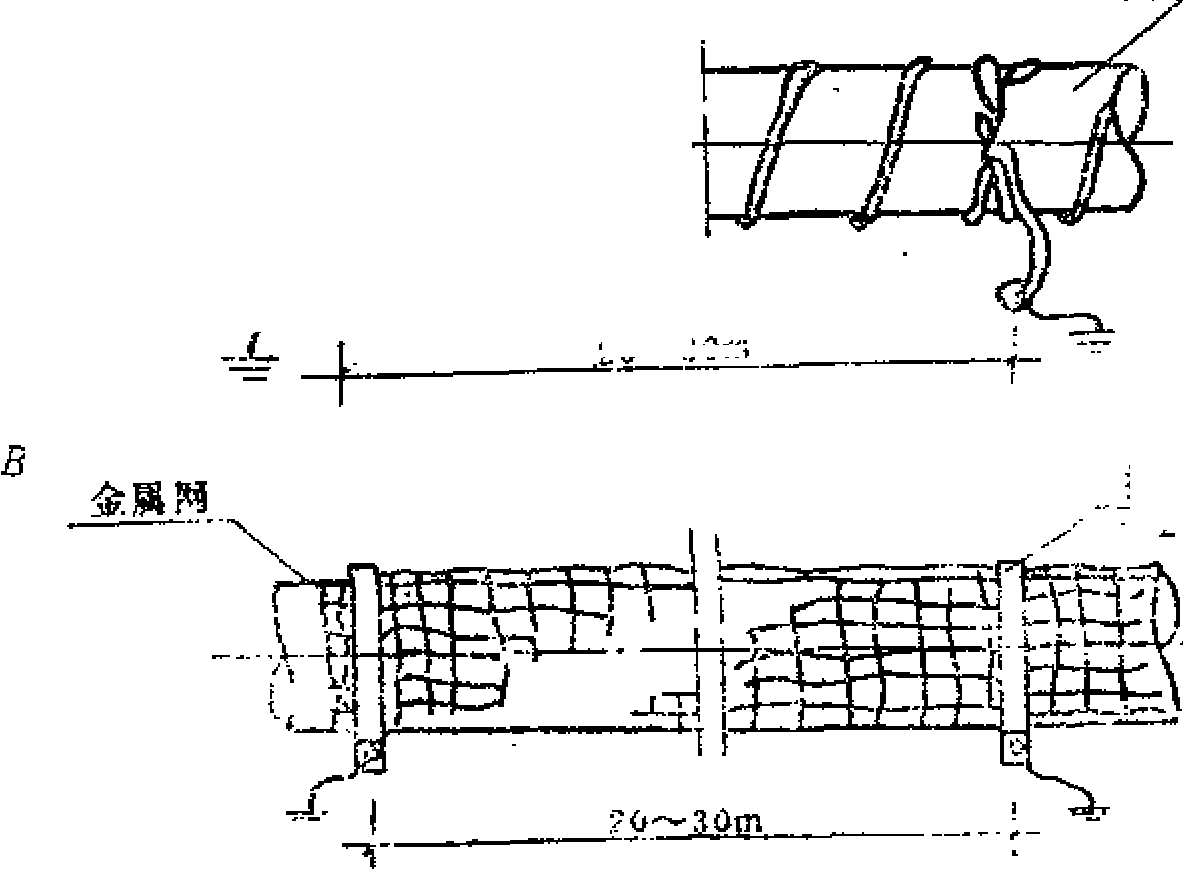

2.8,1屏蔽材料应选用有足够机械强度且较细或薄施金属线、网、板（如截而为 2.5mm^a的裸铜软绞线，22号孔服为Mmm的镀锌钢丝网）等，也可利用设备、管道上的金属 体作屏蔽材料（如橡胶夹布吸引管的金属螺旋线、保温层的金属外壳等）o

2.8.2屏蔽材料应安装牢固、定点固定，不应有位移和颤动O

2.8,3在屏蔽怵的始末端及每隔20-3Om的合适位置应作接地连接.

2.9其它要求

2.9.1对工艺设备的要求

（1） 在满足其它条件的情况下，应优先选用相互接触而较少产生静电的材质。

（2） 对由于痉擦而能持续产生静电的部位、大量贮存带电体的容器和移动式装置等' 应尽量使用金属材料制作，如需要涂漆，漆的电阀率应小于带电体的电阻率々

（3） 对于不能使用金属材料的部位9应尽景选用材质均匀、导电性能好的橡胶、树 脂、纤维或塑料等制作◎

（4） 应做好设备各部位金届部件间的连接，不允许存在与抱绝缘的金属体。

（5） 应根掂设备安装的位果，设密静龟接地连接端头。该端头应与设备本体同时制造 和安装，尽量避免现场焊接或钻孔日

2.9.2对工艺生产的要求

（1） 为了降低物体的泄滅电阻值，应选择合适的抗静电剂或导电涂料。

（2） 在生产流程中应采取适来措施确保静置时间利缓洞时间。液体的挣置时间应符合 表2.9.2的规定。流动物体的缓利时间应不小于3。珏

表2∙9∙2 •            静置时间表             单位：分

（3）在工艺条件允许的情况下，应设置调温调湿设备，以保证相对湿度不低于50〜 65%,或定期向地面洒水。

2.9.3在有静电危害的场所，应敷设防静电地面或导电地坪o 一般场所地坪的泄漏电 阻应小于IO^sQ_o在爆炸危险环境，其地坪泄漏电阻应小于IO^tiQ。为防止低压动力电的触电 事故，导电橡胶板的泄漏电阻应大于3 X IO⁴Qo

2.9∙4在可能产生静电危害的爆炸危险环境的入口处外侧，应设置接地的裸露金属 体，如栏杆、金属门、金属支架等。

2.9∙5操作人员在可能产生静电危害的场所M应釆取以下措施糸

（1 ）应正确使用各种防静电防护用占L如防静电鞋、防静电工作服、防静电手套等， 不得穿戴化纤衣物。

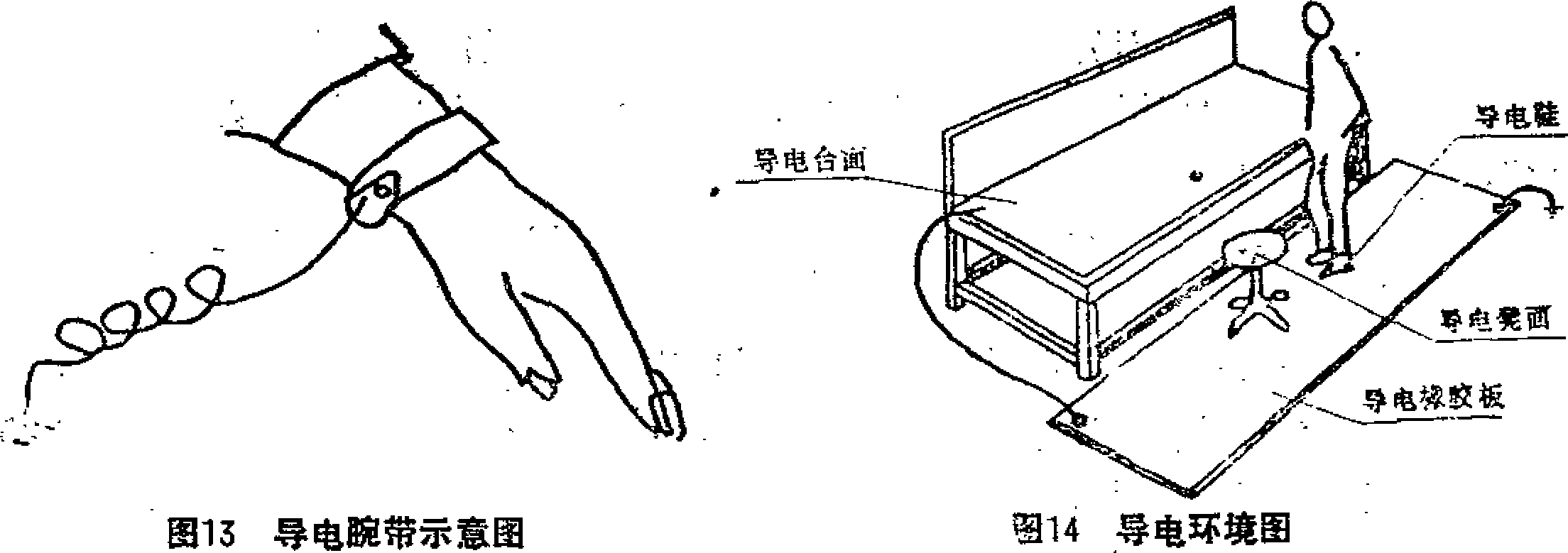

（2） 工作台面应敷设导电橡胶板，凳子的座面应用导电材料制作G如果工作台、凳子 的支腿是非金属材料或有塑料（橡胶）套卿时，则台面及座面应有接地措施。

（3） 地坪除应符合2.9.3规定外，尚应定期洒水和清除绝缘污物等。

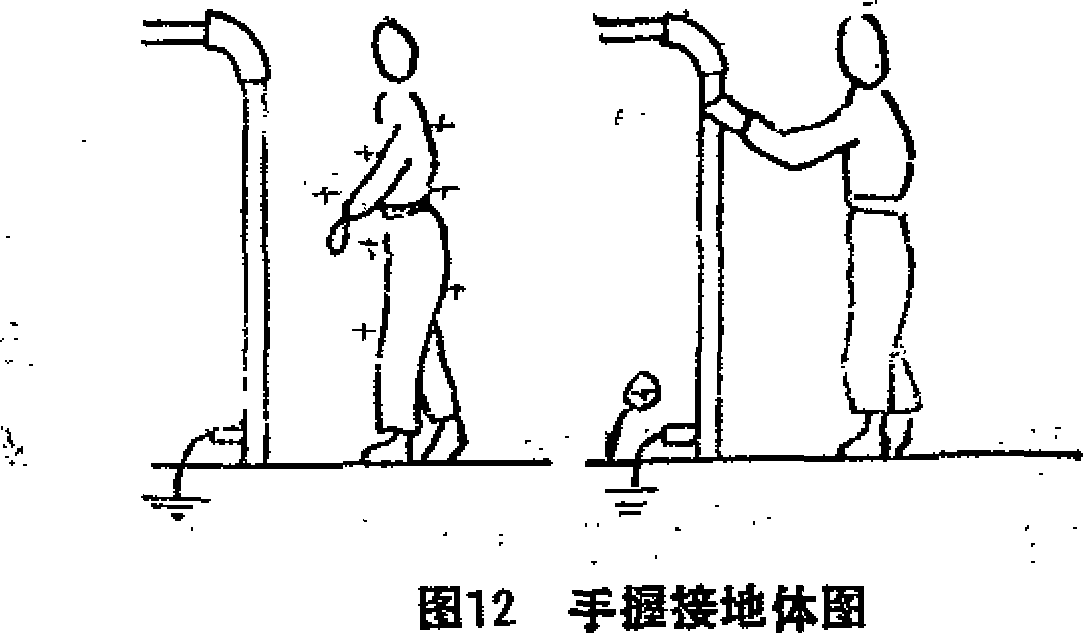

（4） 为了导走人体从外界带来的静电$操作人员进入场所前，应徒手或徒手戴防静电 手套紧握按為9.4要求而设置的接地金属体_t>

（5 ）在火药加工间等场所，操作人员应佩带接地的导电腕带、腿带和使用导电围裙 等。

2J0计算机房和电子仪器的静电接地

2J0.1在计算机（电子仪器）房内使用防静电活动地板时，应静电接地，为静电电荷 泄放提供良好的电气通路。

2J0.2计算机（电子仪器）房内亦可铺设防静电地而Q在冇窗式空调器的室内，墙壁 应采用防静电墙面，门也应采用防静电材质,

2J0.3计算机（电子仪器）房内地上严禁铺普通膳纶*尼龙等化纤地毯或普通橡胶

垫g若要铺地毯，一定要用防静电地毯❹

2∙10∙4计算机（电子仪器）房的静电接地极应远离防雷接地极•

3具体规定

固定设晉

3.1J固定设备（包括管道）的金属弥，如已有防雷、防杂散电流等接地时，可不必 I

另作静电接地•在生产装置区内的设备，其金属体的静电接地应连接成网。

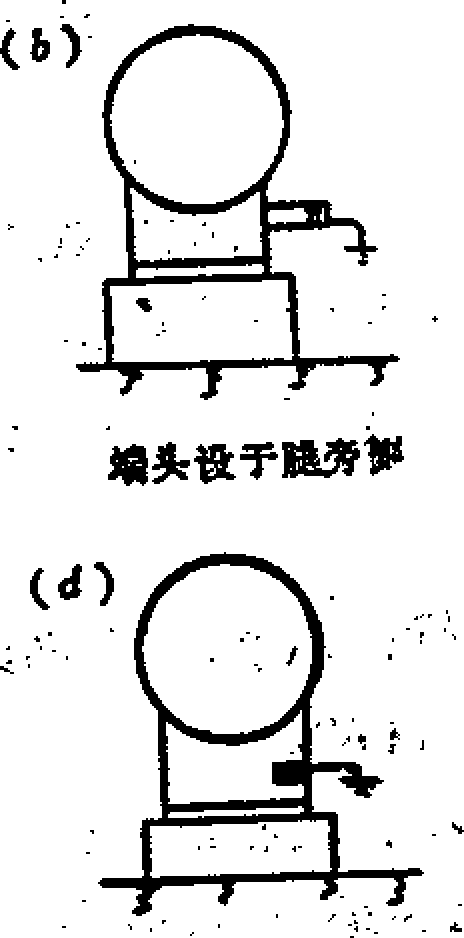

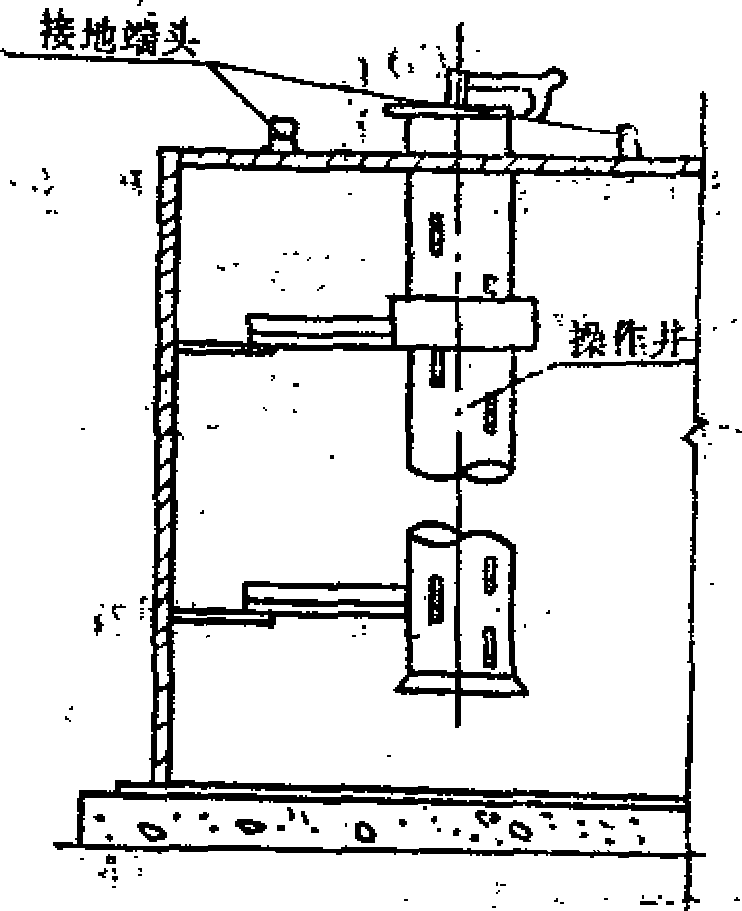

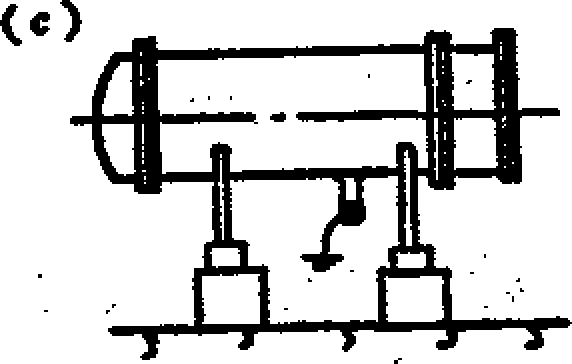

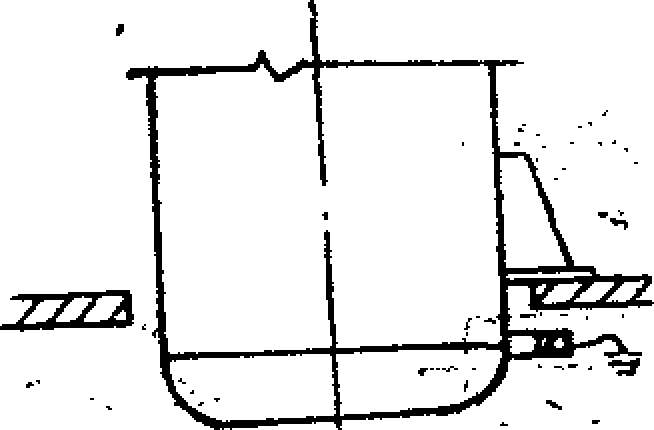

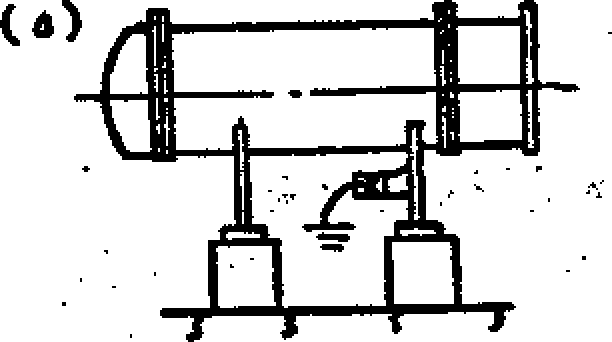

• 3.L2接地连接端头可设置在设备的侧面上，或设置在与设备连成整体的金属支座的 侧面或端部位置#安装的~般高度可在离螺栓座上方M0~20Omm处_O端头结构和方位应符 合2.4的规定，                  L

⅛.1.3接地支线、挠性连接线推荐按表3.E3选用9

• J I

≡5ΛΛ       接地支线"揚曜接线选材推卷表

属管应分别与接地干线相接，或用6mm^多股铜芯绝缘电线跨接后接地。

（5）

,3.2.2

• 3.2.3

（1）

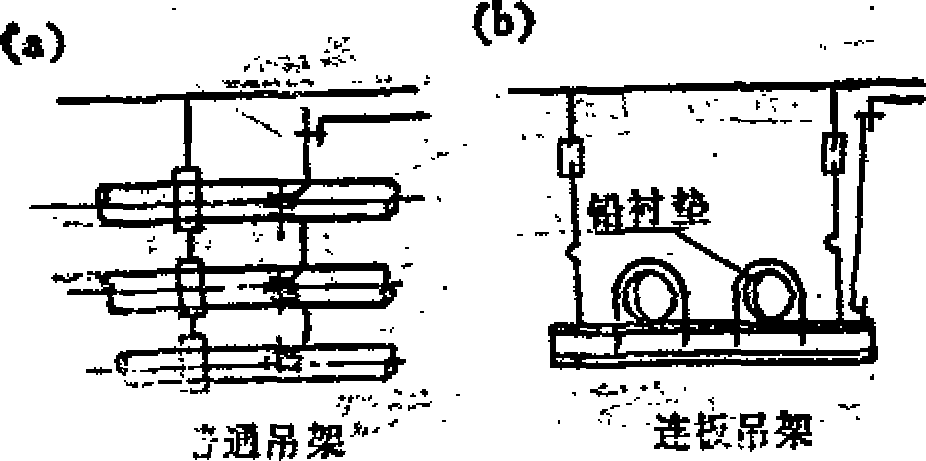

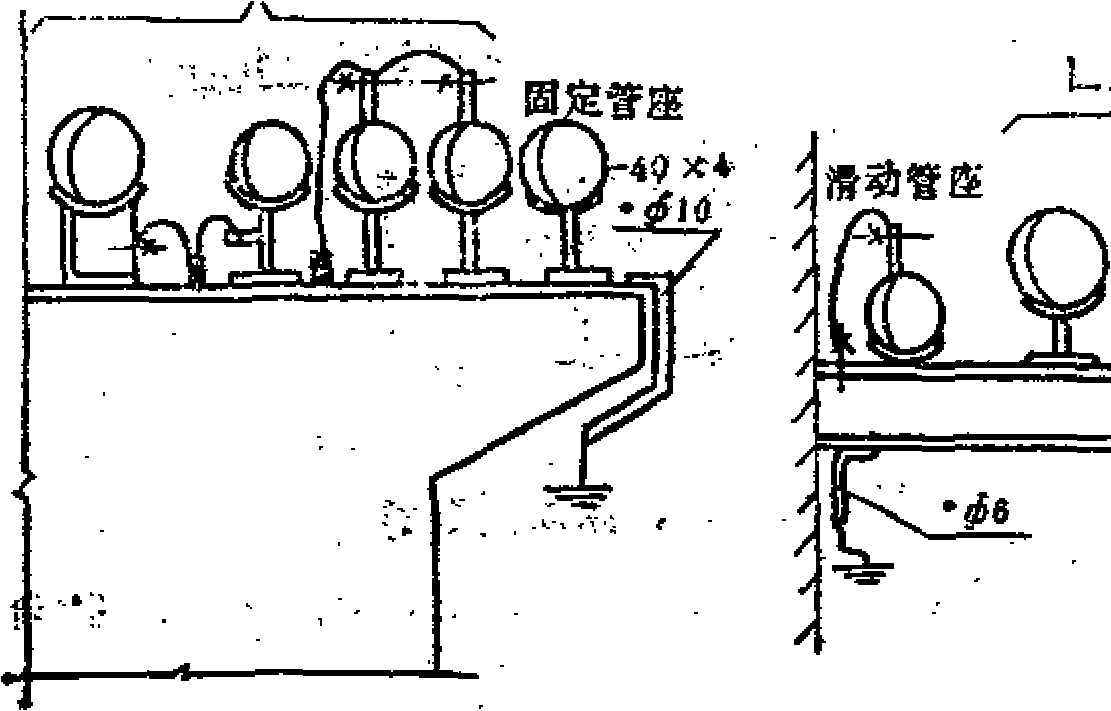

可利用管道的固定式支座进行接地。

（2） 型钢管架可作为接地连接系统的导体使用，并可在管架上焊接连接端头。

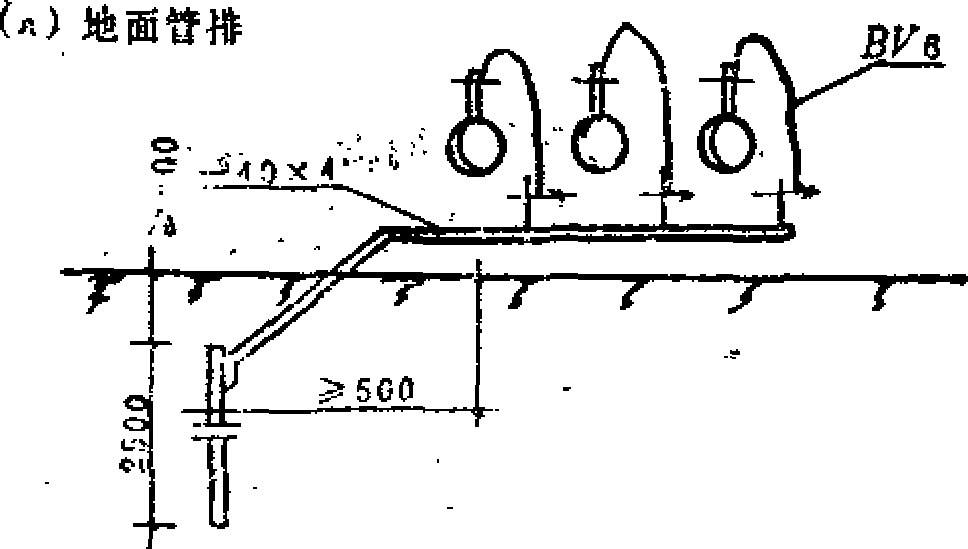

（3） 地上及非直埋的管道与接地支线间应釆用挠性连接，并以螺栓嗪固O连接线宜选 用6mπχ2多股铜芯聚氯乙烯电线，其长度应留有不小于IOamm的裕度◎

（4） 地下直埋的管道应采用40 X 4mm镀锌扁钢作支线，并采用焊接法分别与接地干线 相连接「该支线应留出不小于IoOmm的裕度，并呈平面扭弯90\

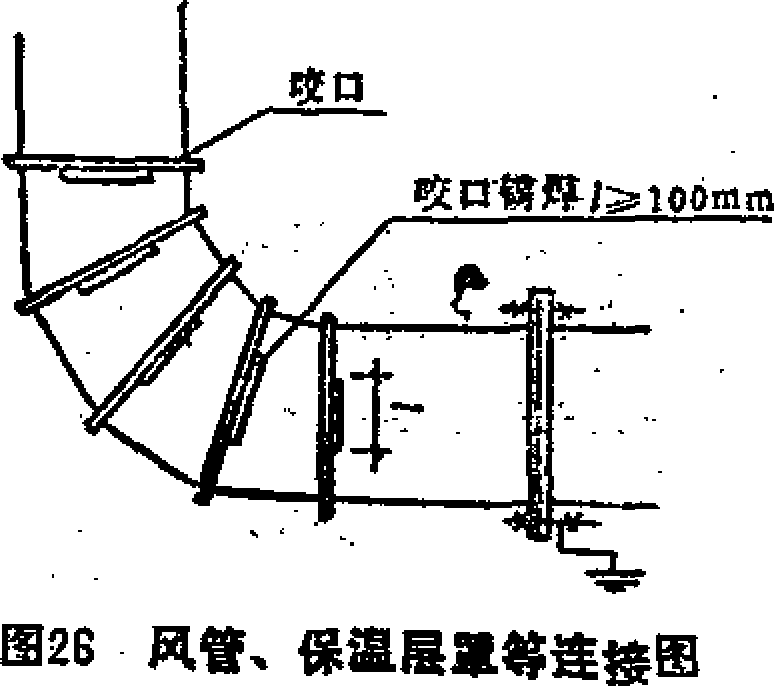

（5） 风管及保温层的保护罩当采用薄金属板制作时，应用锡蜂咬口，或利用机械,固定 的螺栓相互连接，金属板间的锡焊长度应大于IOOmmj

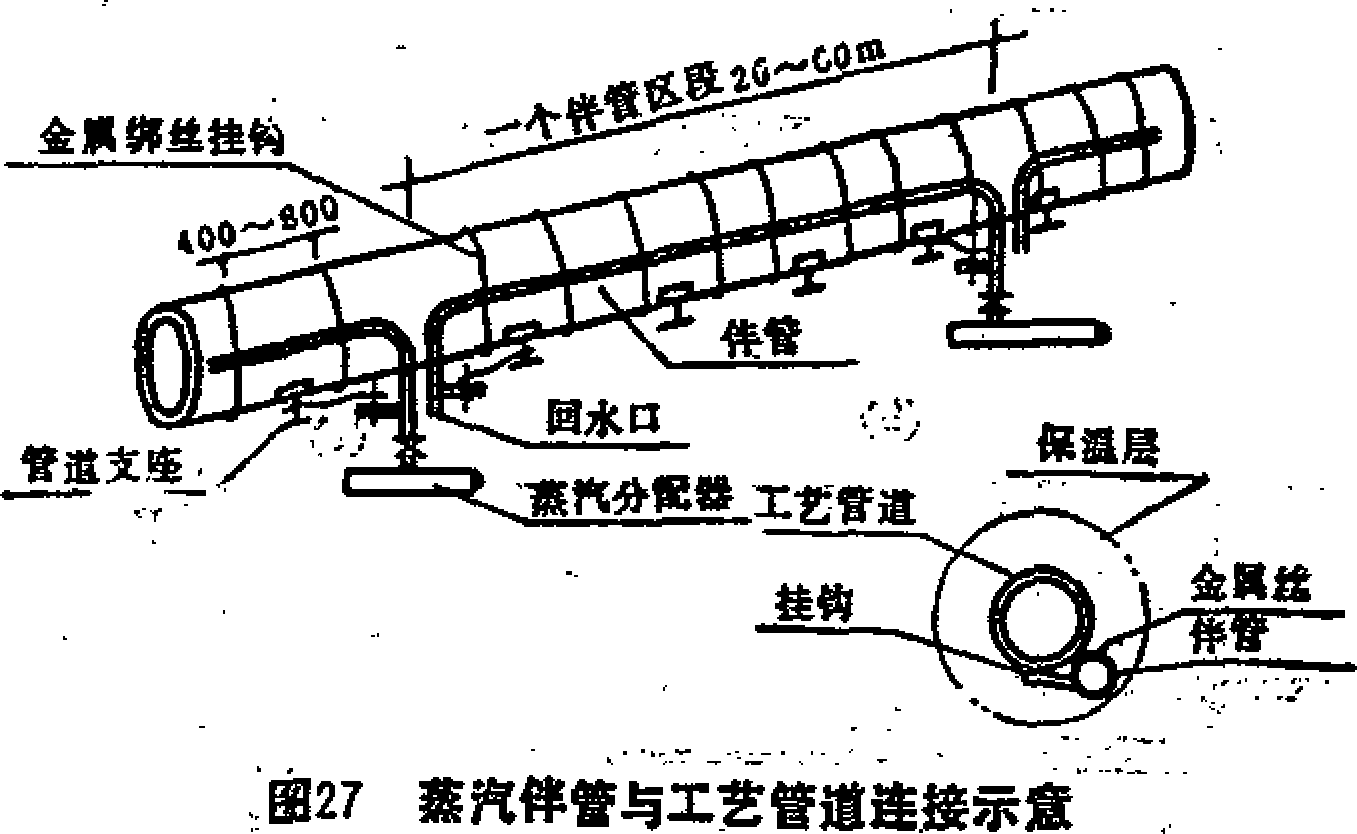

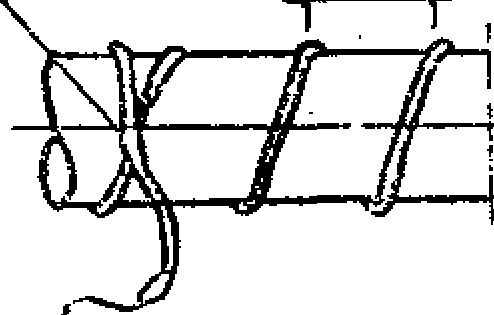

（6） 工艺管道与加热伴管之间，除应利用绑扎用金属丝作连接外，尚应使伴管进汽口 及回水口与工艺管道的支座相连接'

（7） 铸铁承插管应采用25 X 4mm扁钢、搪锡制成的卡箍和6mm2多股铜芯聚氯乙烯电 线（或25 X 4mm扁钢）作连接O

（8） 整根非导体管道的屏蔽线可分段连接于已接地的管道金属支架上。该管段的所有 金属部件均应就近连接在已接地的支架上或与接地干线相连接。

（9） 管网中的软管应尽量使用具有金属螺旋线或金属保护网的.金属螺旋线、金属保 护网和软管两端的金具应相互连接，并在一端接地。导电橡胶制软管、涂导电漆的硬质绝缘 管应装设与之紧密结合的金属箍典.2.3 （ 7 ）〕接地。

矶3有静电危害的装卸站台和码头区

3.3J 装卸站台和码头区内的所有管道、设备、建（构）筑物的金属体和铁路钢轨等 （作阴极保护者除外），均应连成电气通路并进行接地。

3∙3∙2有关公路、铁路、码头的装卸站台（船位）#应设置静电接地干线和接地怵. 码头的接地体应至少有一组设置在陆地上O

3.3.3装卸站台和码头应选择合适的位置，设置若干个接地的端子排板和裸露金属

体'

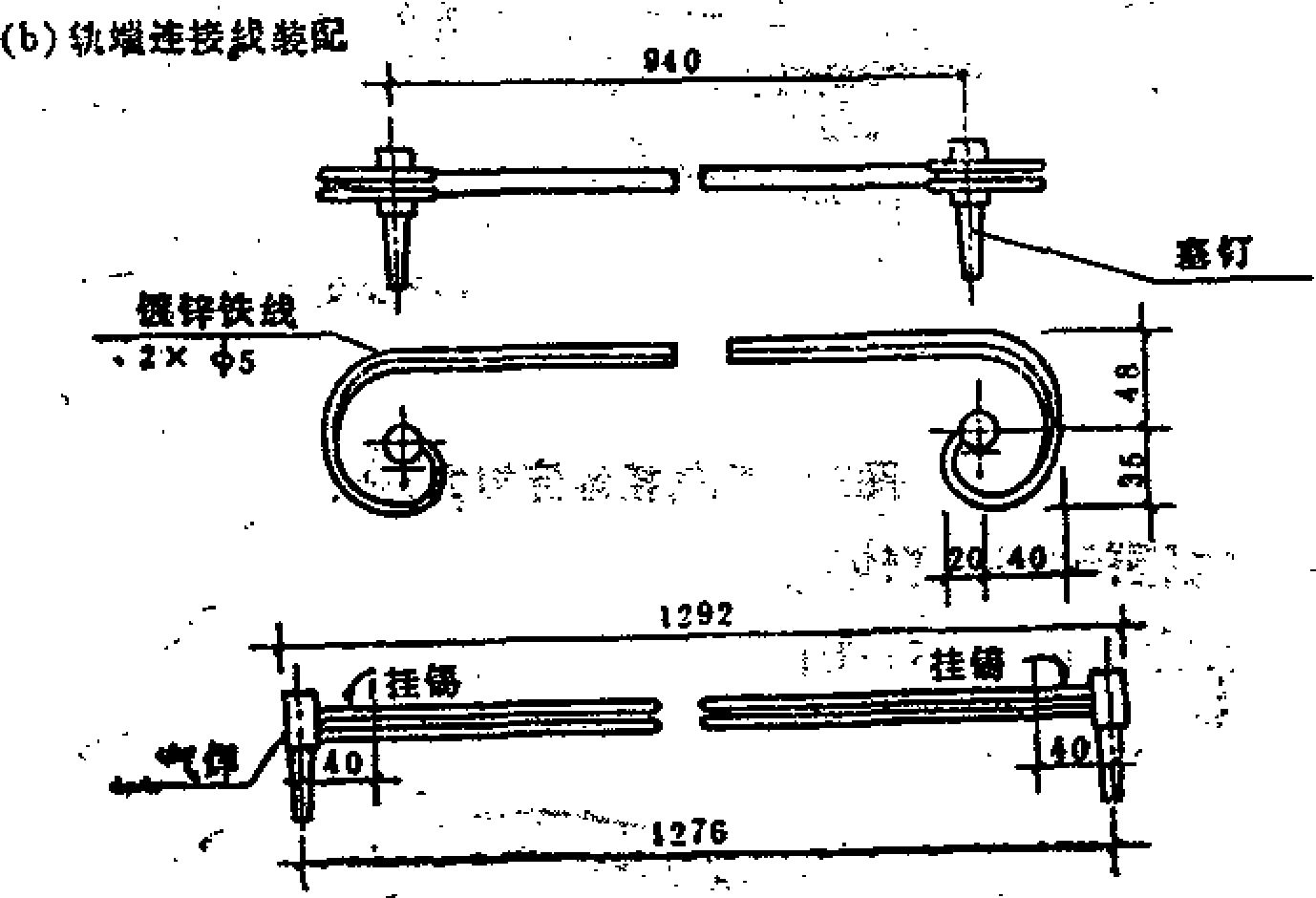

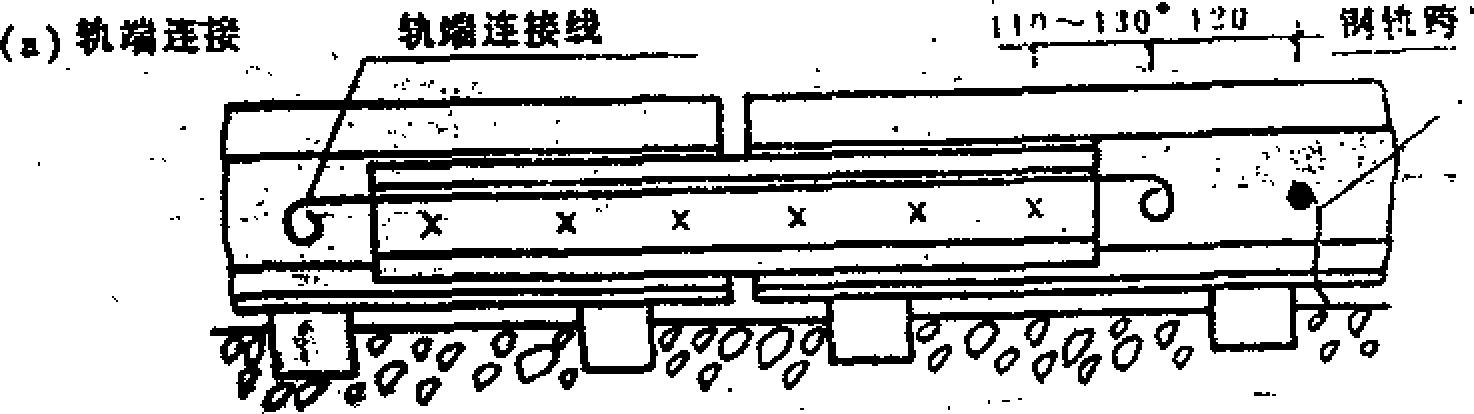

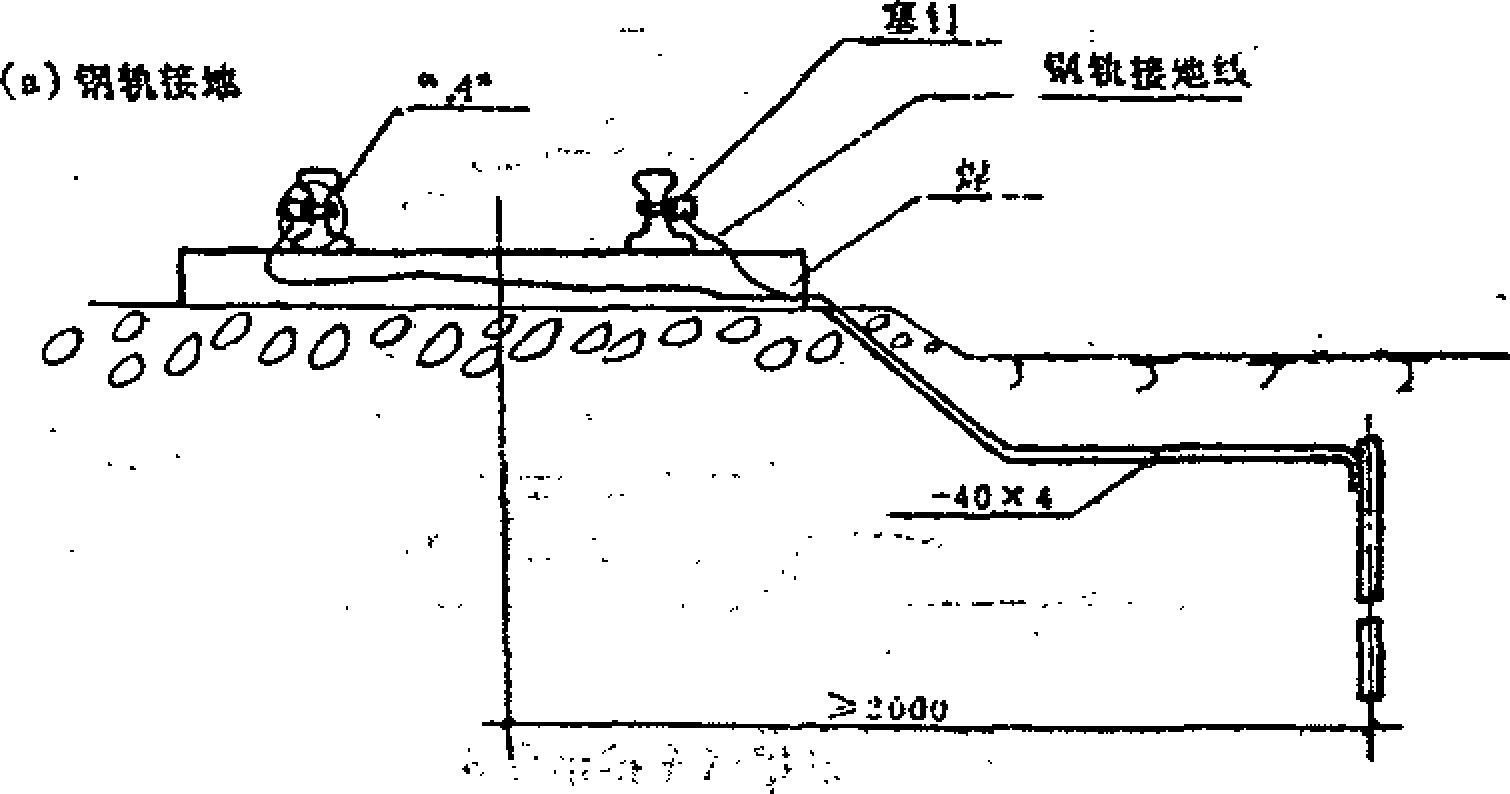

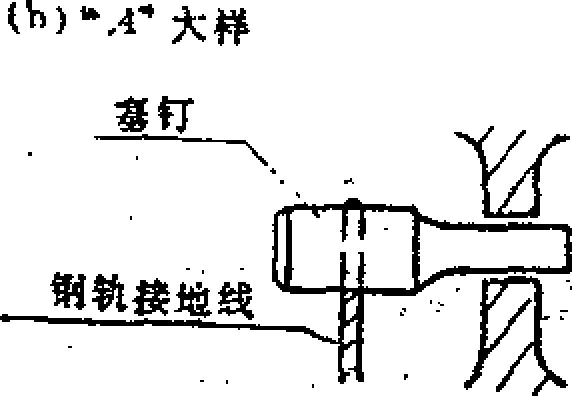

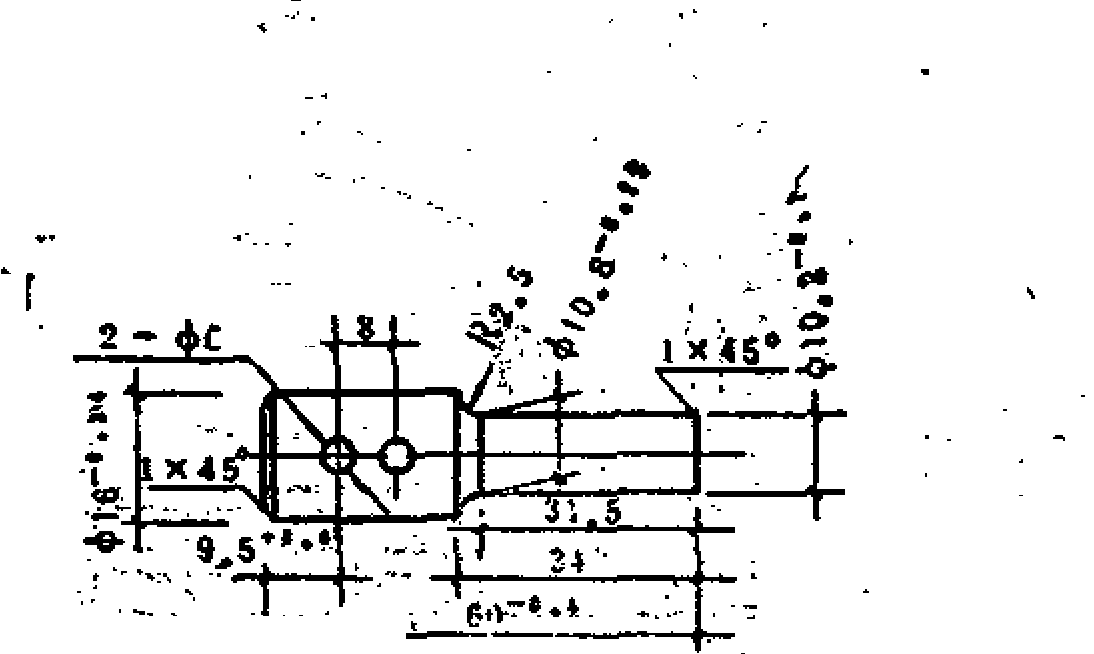

3.3.4在装卸作业区内9铁路钢轨的轨端需进行接地连接。连接线再选用2根Φ5mm镀 锌铁线，并用塞钉刨进钢轨。平行钢轨间可用1X19-14.9mm³镀锌钢绞线相跨接，其跨接 点位置应选择在装卸作业区两侧与静电接地体位置相对应处，并直接与接地体相连接令

3.3.5码头引桥、窟船等应有两处相互连接并进行接地。连接线可选用35mπ^多股铜 芯绝缘电线"码头的固定式栈桥，其桥墩钢筋应与栈桥金属体相连接，

.3.4能产生静电危害的移动物体

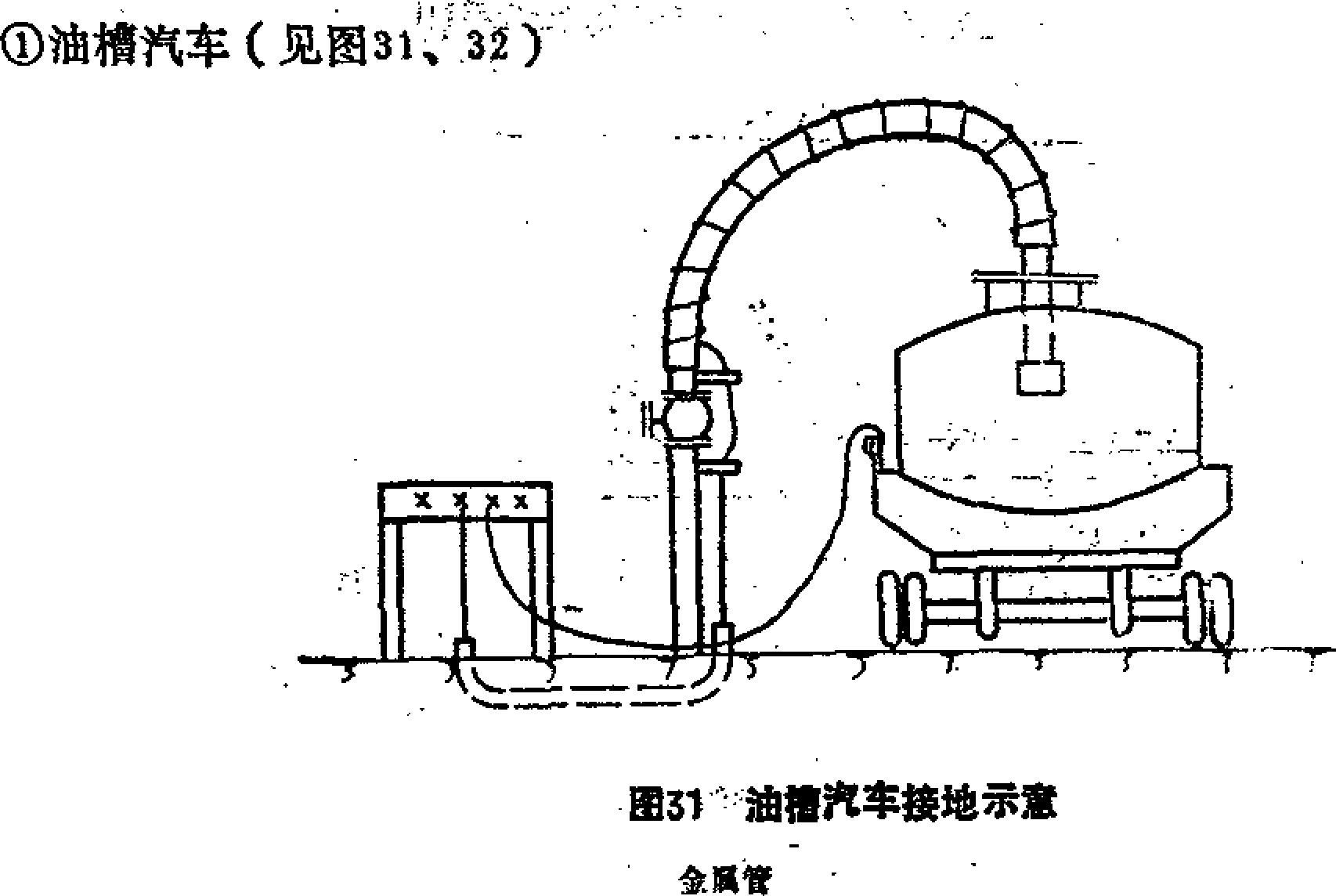

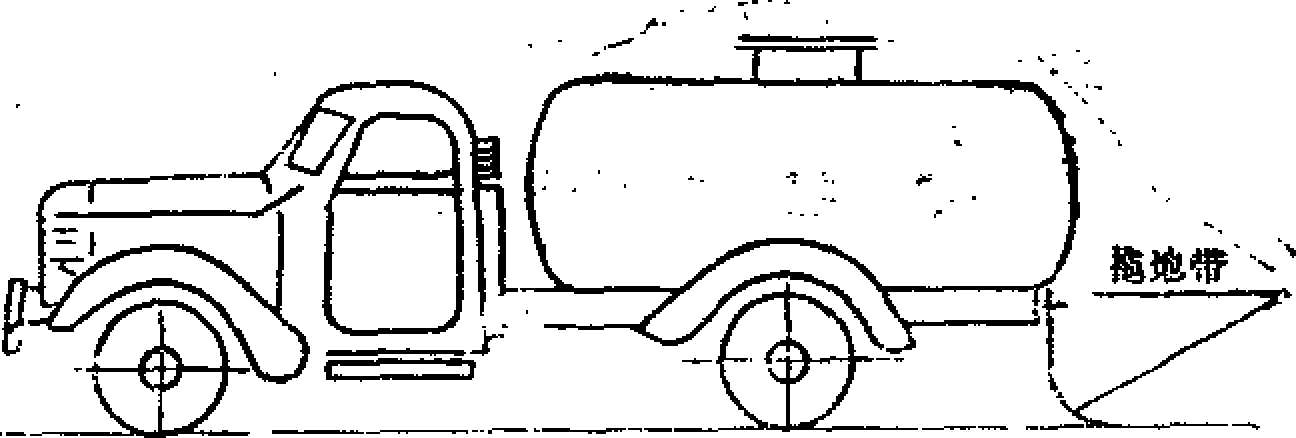

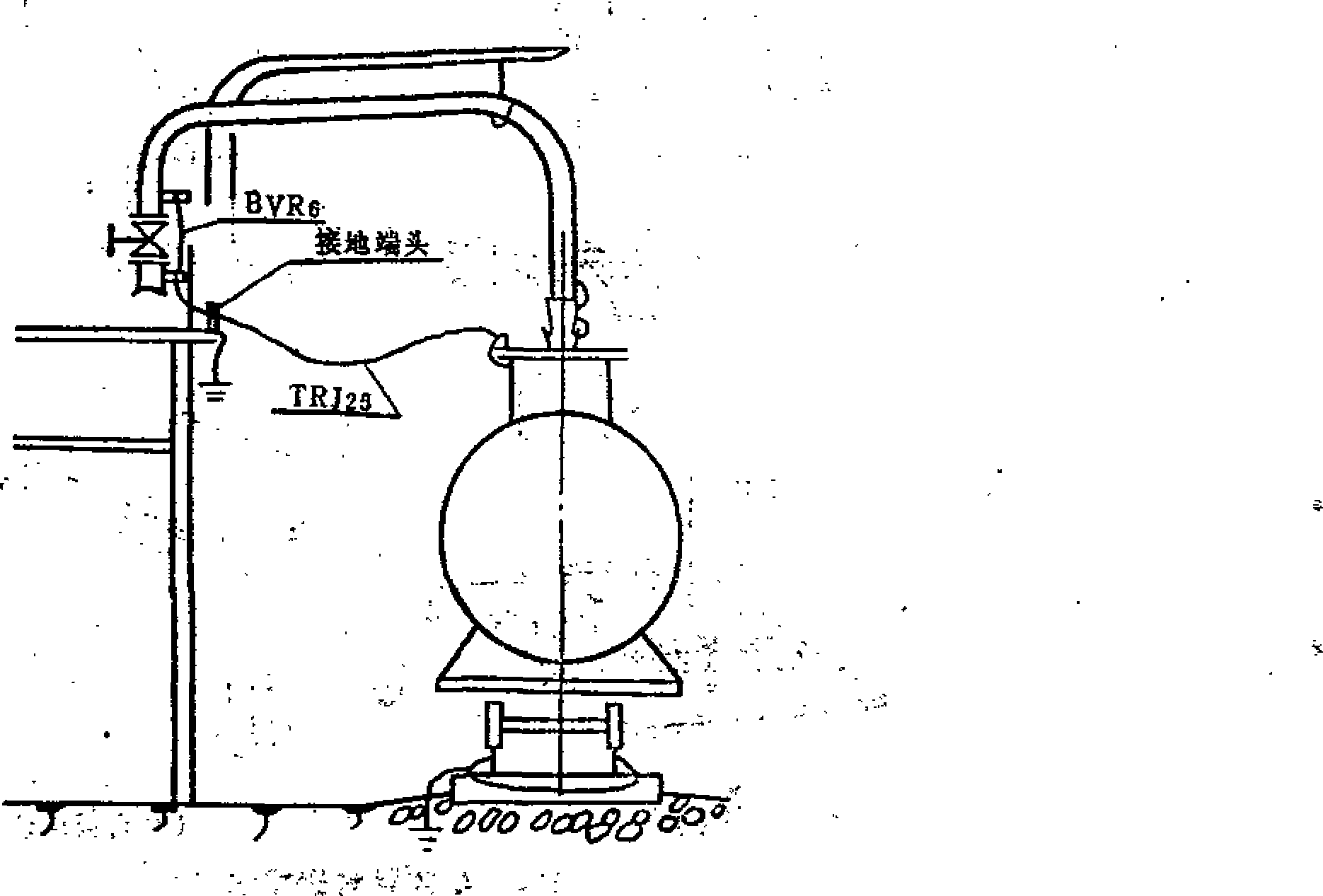

3.4J 汽车槽车宜携带一端已与车体相连的专用接地电缆，以便汽车到位后，在装卸 作业前接地。也可用接地现场准备的连接线，’接到汽车槽车的连接端头上。接地的方法可用 螺栓紧固或合用的夹头进行夹接旧汽车槽车的连接端头应焊接在远离料口的不易受损的车体 侧面’

为及时导走汽车行驶时产生的静电，可釆用导电橡胶拖地带，不宜采用拖地链条，

3.4.2火车槽车除通过接地的钢轨进行接地外，在装卸作业前，有关车体还应加专用 的接地连线。                      •

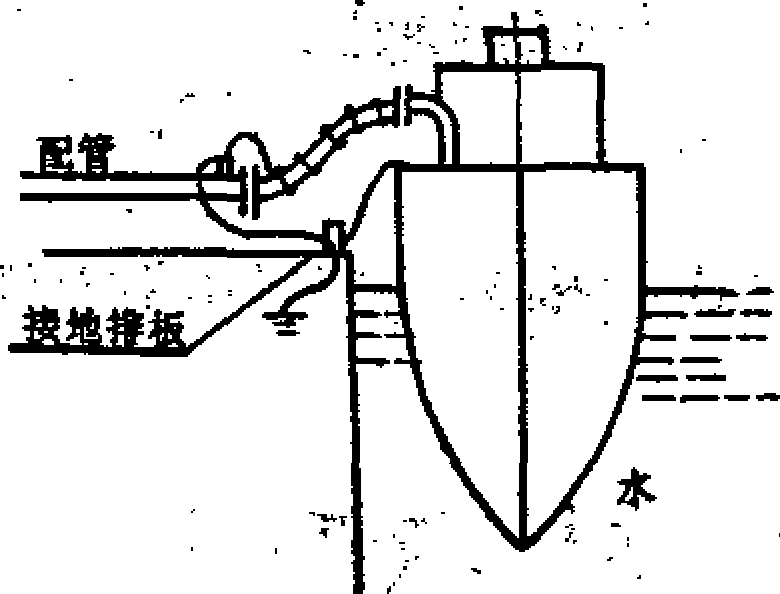

3.4.3油轮与码头区的接地端头之间事应有两处相接o每处可用一根专用的接地线P 不得利用加油软管的屏蔽线作船体接地。两艘油轮靠船作业，船和船应有两处相接，每处用 —根专用的接地线.

油轮上的各种金属构件、管线等，应连成导电整体會

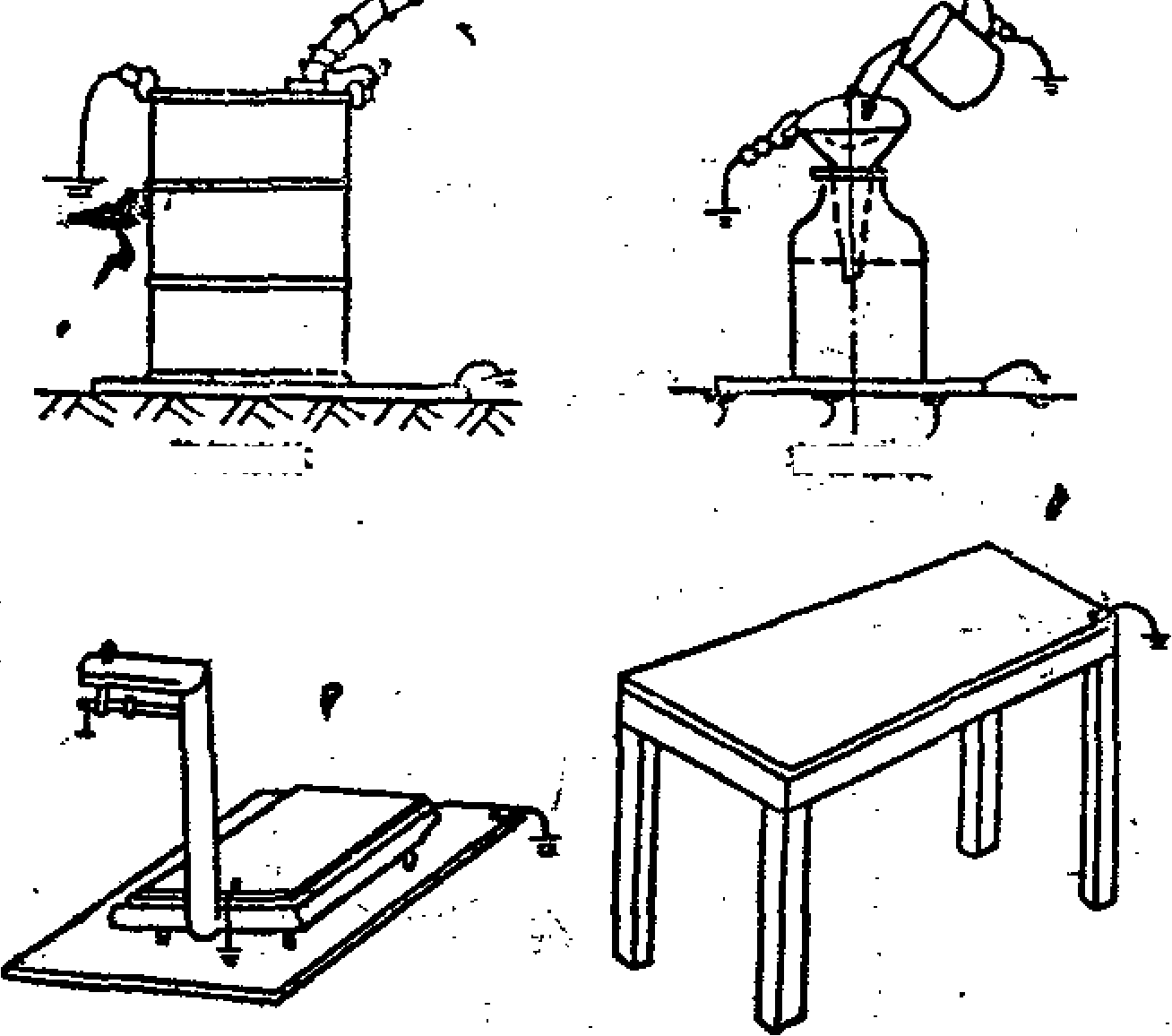

3.4,4各种装载易燃、易爆物品的容器，如桶、瓶等，应放置在导电的地坪上，导电 地坪应无绝缘油垢，並与接地线相连。

带轮子的小车，其轮子应釆用有导电性能的材质制作。

计量用的台秤、地衡等应用连接线与接地干线相连接。

小型容器应采用电池夹子、跨接线与接地干线相连接。

,检尺棒、取样器及其绳索应接地o为避免快速放电，取样绳索两端间的电阻应小于 10⁸Ω_o

3∙4∙5皮带输送机的皮带应尽量选用导电性的材质。当皮带是绝缘性时。皮带的接头 不应使用金属材料。皮带罩必须接地，且固定牢固，不得与皮带有碰刮的现象。

3.5静电接地的具体方法

静电接地的具体方法见CD SθB4-88 ≪化工企业静电接地安装通用图》o

附录1静电接地工作的注意事项

L在能产生静电危害的场所,对移动设备（工具）的静电接地操作应遵照下列程序，

（1 ）在工艺操作或运输开始之前，就将接地工作做好.

（2） 工艺操作完毕后，经过规定的静置时间，才拆除接地线o

（3） 装拆接地线的连接点位置应尽量离开火灾、爆炸危险场所，且不应选择在装卸作

■

业区的下风向，

• 2.生产过程中，如对设备、管道等进行局部检修，会造成有关物体静电连接回路断路

时，应事先做好临时性跨接。

• 3. 在接地连接的各个连接点，应保证接触牢固可靠，并采取措施确保接触面不致受到绝 缘物的污染和受到机械损伤。

• 4. 应正确使用接地用具和材料，並经常检査，确保电气通路的完好性。如接地连接有断 裂点，在恢复其连接前，应釆取措施确保周围环境无爆炸、火灾的危险。

  ITL




• 5. 易燃、易爆物品的取样器、检尺和泌温用的金属用具，工作时不允许与金属器壁等相 碰撞。

附录2本规程采用的术语

1•体电阻率、表面电阻、电导率

（1） 体电阻率

体电阻率定义S物体内部的以单位长度为一边的立方体的相对两个面之间的电阻其单 位为Q∙m

（2） 表面电阻

表面电阻率定义' 物体表面上以单位长度为一边的正方形两对边间的电阻值，单位为

（3） 电导率

电导率为体电阻率的倒数.                              *

液体电导率指液体静止电导率S是用直流电源测得的不带静电电荷的液体的电导率，此 时液体内的离子没有定向位移。它的单位为ɜ/ɪɪɪo

液体电导率单位也可用导电单位表示*

导电单位（C.U） = lQT，S/m

• 2.工业静电

静电是在一定物体中或其表面上存在的电荷集团9 一定带电区内的电荷量值是在该带电 区内正负电荷的代数和。带静电体的静电对外界所显示的各种物理效应为正负电荷所起作用 的几何和。工业静电是生产、贮运过程中在物料、装置、人体、器材和构筑物上产生和积累 起来的静电。本规定中所阐述的静电指工业静电。

雷电不属于工业静电范畴◎

3 .带静电体和带电区

带静电的物体称为带静电体（简称带电体），带电体上积聚静电的部位称为带电区。

…4.物质的静电导电性分类

（I）静电导体’

在任何条件下，体电阻率等于或小于1 X 1时Q∙m （即电导率等于或大于rxlθ*^βs∕m） 的物料及表面电阻等于或小于LX1。'Q的固体表面。

U）静电亚导怵

在任何条件下事体电阻率大于IXIO^e小于l×10¹⁰Ω>m （即电导率小于I X如湖 S∕m.大于Ixl（TmS∕m）的物料及表面电阻大于IXIOTd小于IXlOLQ的固体表面O

（3）静电非导体

在任何条件下9钵电阻率等于或大于1× 10^ιeΩ∙m（即电导率等于或小于LX I-O-^IflS∕m） 的物料及表面电阻等于或大于I^XI^OIIQ的固体表面。

• 5. 静电危害

带电体对附近物体能产生力学作用和静电感应等物理现象，在—定条件下也可对外界产 生静电放电。静电会导致火灾、爆炸，伤害人体和妨碍生产，影响产品质量，其中最主要的 危害是火灾和爆炸O

• 6. 带电体上静电荷泄漏、消散的途径

(2)通过带电林上正负电荷的复合3 .

.(3 )通过与大气中存在的相反板性的离子相中和；

(4 )通过带电体内部和表面向静电接地连接系统集中泄漏並消散入大地。

• 7. 静电放电

静电放电可分为空中放电和表面放电两大类。

空中放电可分为电晕放电、刷形放电和火花放电三种状态収其中电晕放电的放电能量密 度小，造成危害的几率是比较小的。火花放电成为引火源或静电电击的几率最高，

表面放电在带电的非导体和接地体之间产生9沿非导体表面呈树枝状放电，其能量密度 较大，故成为引火源的几率也较高。

• 8. 静电电击

静电对人体放电，使电流在人体内流过而产生静电电击◎静电电击虽然不会对人体产生 直接危害，但人体可能因此摔倒而造成所谓二次事故和造成平时的精神紧张，影响工作・

L静电自然接地和静电人工接地措施              .

带电体的带电区通过带电体本身的静电泄漏通道和带电体固有的自然接地系统与大地相 连接，称为静电自然接地。人为釆取措施使接地状况满足于消除静电危害的要求，称为静电 人工接地措施，简称静电接地。                             .

:静电接地包括增加带电体泄漏通道导电能力的增泄措施和设置静电接地连接系统(导流 措施)等两个咨节。

>¾接地仅是防止静电危害的措施之一，并不是防止产生静电的措施，_t

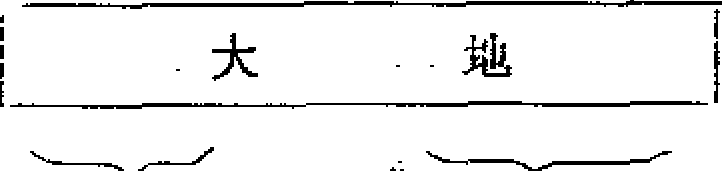

静电接地的作用如下，

I

L  带电体的安装位S⅛⅛后，它与大地间即通过设备基础等形成白然接地系统&

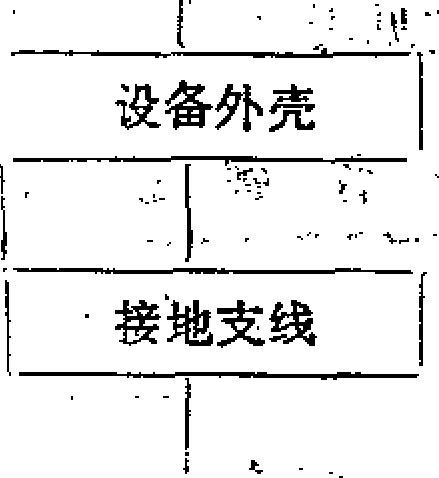

静电接地连接系统包括支承、装载带电体的金属器具、支架，接地连接端头，接地支翌， :接地干线，接地体以及与前述彼此相关的静电连接点尊，简称为接地连接自接地连接改善了 :带电体的自然接地系统，确保带柩体的静电荷向外界导出通道的畅通。

13•带电体的接地连接方式

（1） 静电连接——将彼此间没有良好导电通路的物体进行导电性连接，使连接点两侧

；的电位大致相条

（2） 直接接地——将金属体与大地进行导电性连接。

!    （3）间接接地——为使金属以外的物体静电接地，将其表面的全部或局部与接地的金

,属体紧密相接。

■    14.静电接地的电阻分类                                、

（1） 总泄漏电阻——指物体在不带电情况下，安置在物体上的试验电极与大地之间的 总电阻值,总泄漏电阻为物体本身的泄漏电阻与接地连接电阻之和，是评价此带电体被测点在 不带电情况下静电接地良好程度的标准。

（2） 泄疆电阻——指物体在不带电情况下被测点到接地连接系统间的等效电阻，是总泄

i  漏电阻中的主套成份。

（3） 接地连接电阻——指装载、支承带电体的器具（或带电体本身）的接地连接端头 与大地间的电,阻，是衡量带电体上的静电荷向外界导出时通道畅通与否的依据。

15.静电屏蔽

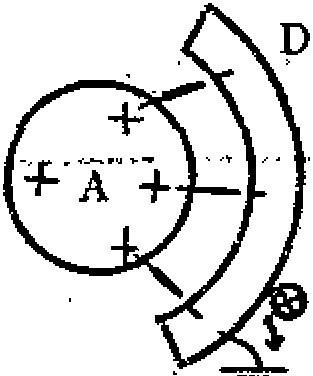

为避免带电体的静电场对外界的影响，或者为了防止外界静电场对非带电体的影响，可 把带电体（或非带电体）用接地的金属罩（金属壳、网、线匝）全部或局部封闭起来，这种 方式称为静电屏蔽。

18.静置时间

工艺生产、贮运过程中，在有静电接地的情况下，由停止生产、运输到允许对被接地对 象进行下一步操作（如取祥、测温、转送或拆除接地线等）的前一段时间，称之为静置时间。

• 17. 缓和时间

带电体上的电荷（或电位）消散至其初始值的1/X约37%）时所需要的时间，称为缓和时

间&

• 18. 静电接地于线和接地体

（1 ）静电接地干线——建（构）筑物（群）内用作静电接地的干线』称为静电接地干 线❹凡被利用来作静电接地的其它接地干线，如电气保护接地干线，在本规程的范围内，也 均称为静电接地干线。”

（2 ）静电接地体——埋入地中并直接与大地接触的金属导体，专门起到静电接地作 用的，称为静电接地体。其它用途的接地体，凡被利用来作静电接地的，在本规程的范围 内，也均称为静电接地体口

附录3本规程用词说明

一、 对条文执行严格程度的用词，釆用以下写法言

L表示很严格，非这样作不可的用词=

正面词一般采用"必须* J

反面词一般釆用《严禁财O

• 2. 表示严格，在正常情况下均应这样作的用词：

正面词J般釆用“应” _i

反面词一般釆用“不应”或“不得” O

• 3. 表示允许稍有选择，在条件许可时首先应这样作的用词、

正面词一般采用“宜”或“一般” _J

反面词1般采用"不宜” O

• 4. 表示一般情况下均应这样作，但目前由于国家技术经济水平所限，硬性规定这样作有 难时，可采用皿应尽量财O

• 5. 在某种条件下允许这样作的用词，采用“可” _O

二、 条文中必须按指定的标准、规范或其它有关规定执行的写法为讴按……执行”或

"符合……要求铲_O非必须按所指的标准、规范或其它规定执行的写法为“参照…* _β

注*本规范的用词是按原国家建委（72）建革施字387号通知《关于设计、施工技术标准规范的统一格 式与符号,规定的“统一用词和用语* •

化工企业静电接地设计规程

I                                                                                                                                          •      •

⅛ *

■- ^L

HG/T 20675-1990

编 制 说 明

El指出本规程的使用范围、対象O

防静电设计工作的专业分工，建议各有关方面注意下死事项M

主体专业

•对工程的静电危害情况要进行分析。'

E在进行初步设计时，应制订防靜电措施的全面规划，吸取各方面意见并组织实施之•

J负责组织协调客专业间的配合訐

二七负责设计各种至艺防静电措施K包括静电接地技术中的增泄措施，规定静置时间及缓 和时间等O

籟责设计接地支线的平面，提出设备静电接地连接端头位盛的要求，负责室外管兩接 地⅛⅛设甘。

】®湖番专业

根据防静电措施的全面规划"负责设备用材的选择、静电接地端头和设、备内部各部分静 电连接的设计L•

3诲K电气专业…

协助主体专业制订X⅛⅛防静电措施的全面规划、

b.根据防静电措施的全面规划，负责装置区（车间）内静电接地干线及接地体的设讦」 ―④:土建专虹：

八根据防静电措施的全面规曲"负责工作场所导电地坪和有关钢筋混凝土基础接地连接用 预埋件的设计。"

⑤;其它

根据防静电措施的全面规划，负责本专业的防静电措施的设计，如空调、有关管路的静 电接地等虹

L3本条指出了静电接地仅是防止静电危害的措施之一，它对静电导体（特别是金属） 上的自由静电荷能起到很好的导通作用，而对于一部分静龟非导体上的自由电荷，则需要经 过~定的静置时间；才能导入大地广又如与地绝缘的金属体已载有电荷#在接地的瞬间，电 ,荷虽能通过接地点迅速导入大地，但所发生的静电火花仍可造成事故◎故那种认为只要将 设备i接地，就没有静电危害了的说法是不全面的，在某些情况下，甚至是有害的。

静电接地连接系统的任务L是给从带电体泄漏出来的静电荷，提供一条导入大地的畅通 的通道，如果没有其它条件相配合，它只能导走金属体上的自由电荷◎

1.4静电接地可以分成泄出湘导流两个环节◎在静电接地连接系统中采取措施,增加带 电体与大地间的导流能力，是夺规程的圭襲四容W sn .   、

对于增加带电体泄漏通道辱'电能另的 ⅛⅛⅛⅛∖ ⅛电荷导入大地所需要的必要的 «静豊时间”、“增加空气湿度”和乌导电地坪玛等,需要各专业进行研究开发，本规程仅 作了原则的规定。.

2 —般规定

2J静电接地的范

2.1丄2丄2

• ① 结合有关的生产实践经验，对于物体能否产生静电危害，要实事求是进行具体分… 析，特别要注意能够引起远方放电的静电感应问题。:

• ② 在爆炸、火灾⅛危险环境内可能产生静电危害的设备、管道等应朝鈴电接地O在非爆 炸、火灾危险环境，凡属于静电会导致妨碍生产和能造成静电电击的设备、:管道等，都应作 静电接地。

• 2,1.3 ；系原则规Mo ..     .

2J_t4本条提出一些不采取专用的静电接地措施的情况，其理⅛>Tχ_t

WH （I）金属体与防雷、.电气保护.、防杂哉电流"电磁屏蔽等接地系统相连接,无论从接地 回路的载流重或其接地电阻值来看，均已满足了静电接地的要求。

（2P金属导体间作紧密的机械连接,.其接触面.间;的电阻碁小，在静电接地以总泄漏电 阻值小于1时Q为良好的前提下，作为静电接地连接回路中的单个串联接点，其电阻廈即使. 达到IJQ也无关紧要，况且接地连接中尚有不少并联回路在起导电作用。:所凋.静电葛接,是 将彼此间没有良好导电通路的物体进行连接，使连接点两侧的电位大致相等O静电电流是微 _L    ^IdI^l- ■■-                                           ⅛

安级，静电接地接触点的电阻如防雷电感应的数值那样（小于0.03Ω）/就无必要了_t>条文 中所述的有足够的静电导通性，即是这个意思◎关于对单个静电连接点连接电阻的考核问 题，本《规程》2.3.3已作了规定。本条（2）款中的夕任何情况下时，是给设计者有按实践经 验加以因地制宜的决定权O

2J.5在流送或喷射中的带电体与接地的导体（如金属网）相接触的瞬间,接触部分的 电荷会被导入大地厂但当这些物体脱离金属网时由于双电层原理，物体上又会带上新的静 电。而物体中的不带电部分，当与金属网作紧密接触又迅速分离时，却会带上静电◎故从宏 观上看，带电量反前变多了脉者，由于有接地的金属网存在，增加了静电放电的可能.因 此流渗萸喷射中的带电体是不应釆取接地措施的。

2J.6对地绝缘的金属体如果带有静电荷'因泄漏通道不畅而积聚着,一旦有放电的条 件，该金属体上所有的静电荷能通过放电点瞬间全部放掉，会造成事故O本规程特别强调此 —                                                                                                             I

问题，望给以必要的关注。

爲礼7本条对静电消除器这一设备加以专门的强调，为的是引起注意。

⅛ ■■ ■

2.2静电接地连接的方式

F           I

2.2.1编写本条的思路为言

（1）.（2）：根据国家标准对物体划分出的静电导体.亚导体,并相应釆取不同的接 地措施O

图L专用线地扳＜⅛⅛）组装示质

了翥鷲鷲%;鶴件的警部位设置踞'看丝扣扣*…接地板与接地线连接端，长度

I

7^00X200 XS√×^z

2设备基碾接地领埋鶴安装e

(D)刚性引母型

^        J              ^B

4间接接地连接端头组裝示意图

2Λ静电接地支线和连接线

2.5.1静电的电流甚小；只有卩A级，因此接地连接系统甬材料术需要进行载流量的核 算◎接地支线连接线的规格，可根据实际情况和经验进行选用」在引讲装置中/有塑料绝 缘钢芯绞线者（与防雷系统通用），可进行试制推广' -

2∙5∙2, 2∙5∙3, 2Λ.4这兀条提出接地支线的最小截面积和对材质的要求支线采用

多股铜芯绝缘电线，一是考虑机械强度「二是为了防腐。橡套软电缆可涯用中型或重型的， 户内、外按需要决定。, Z                          : Z

2.5.5本条指出帝金属螺栓本身有导电能力，从某种意义上说要比另加的静电连接线可 靠得多◎另做静电连接线贝是在肴腐蚀的茶件下，为加强检修责任心而设。

∖ ʃ ■ ■

2∙5∙6链条不是可靠的导¾⅛＞当产生撞击时会产生火花，特别是汽车需要经常冲洗 底盘，赖以作车体静电接地的链秦会因此而生锈厂致使车辆的接地电理会夬于並關资料表 明，.国外汽车已不用链条来导走矗电。进口油槽车有带导电橡胶拖地幕（见图5）,国内也有 此种产品，很有发展前途，但霞夷作技术鉴定和推广。其它移动物体的接地方案可借鉴此

—- ⅛ ɪ ⅛

Ar                                     ......

条*。

5油撞汽车行賤接地

F                   ■

2.5.7设备内部需作相互回连接（以便引出静电）的地方,应用“挠性线”连接。因 挠性连线要接触物料，故选择其防蚀护层就很重要O连线也可用不锈钢丝编织成的❹

2.5.8圆钢、扁钢、软铜编织线等，会受介质腐蚀，故应涂敷防腐漆或作镀层等.涂敷 （镀）层材料应随介质而异。"，

I

2∙6静电接地干线和接地体  ⁷        *

2.6J 在工程设计中，有许多接地系统需要进行设计，如防雷、电气保护、防静电和 防杂散电流等接地系统「这些接地系余有的可以共用，有的携否允许相接，甚至还要相隔一 定距离O这样，电气专业在设计接地干线平面时，应当与其它考业相配合，全面妥善安排◎

2.6.2在静电接地干线的设计中，应注意：       L L "

• ① 按照化工企业总平W⅛⅛的要求，工艺和总图专业要将同亠生.产系统的建（构）筑 物组织在一个街区内或相邻的街区中。电气专业为设计静电接地千象的浦要,应将街区內的建 （构）筑物按工艺流程土总图位置等适当地加以分组，作尹静竜接地干线单元去开展设计工 作。如图6中的II、12、13即为相对独立的建（构）筑物Z群L

• ② 静电接地干线是为有关设备、管道的接地需要而设置的。需作现场静电接地的移动物 体，有其活动范围，故静电接地干线的布置应当充分滿足这些客观要求。





静电接地干线在同一标高的平面里，呈环状布置并和不同标高的干线间的两点相连，这样

•

是为确保接地连接的可靠性，属于一般的通用要求中对于某平面内只有'少数设备需要进行静电 接地,而且它们仅布置在厂房的一侧时'那就不必使干线在厂房平面内作环状布置，但乓戶其 它相祝保高的干线作两点相连;这可称之为垂直面上的环泱布置夺静电接地千线示意图 ⅛7o

T                                                                                                                                                                                                                                                                                                                      •

-"             M                           "                                                                                                           ≡

静电接地干线示意

阻止氧和其它腐蚀性气体进入接触面，以阻止水汽浸入减轻电化腐蚀。接触导电膏在接触面 ■

正压力下，其导电微细颗粒形成网状导电迎道M填充了接触面的微细空隙，增加了接触的导 电性能S                              .

2.7.5从不少单位的实践经验来看，用金属螺栓相连的金属法兰之间,单是螺栓相 连，已具有足够的静电导通性。在有腐蚀条件下的安装要求，为的是确保导通性。

2.7.6装设在非金属材料上的间接接地端头，其连接强度显然不能和焯接固定相比_O 因此确保它不受机被损伤，是十分必要的。现场可加闱栏加以保护。当然，在金属体上焊接 的接地端头，也是不应受到机械力的◎

2/L7本条是对女与地绝缘”的金属零部件提出相互跨接和引出接地的要求。如塑料 法兰用金属螺栓紧固连接，可加金属大垫圈，使所有螺栓均相接在一起，然后再引出去接 地自跨接示意图见图

图10塑料风管上金属螺拴跨接 1                                          ■■

2.了.8旋转物体的静电接地措施，有待实践提高。例如，用何种润滑脂能满足静电接

地的要求，尚需做工作O

2.8非导体屏蔽接地的要求

静电屏蔽是一项重要的防静电措施。就技术领域来说，静电屏蔽不厲本规定的范畴。只 是因为静电屏蔽需要有接地*而其接地也是静电接地的一种⅛＞故在本节中列出i些要求O

静电屏蔽技术正在开发之中，我国的经验尚不多4接地方案见图IL

绝缘管

钢■傷焊

2

^τ2 ðʒɑ

11屏藤接地方案

几十壷米

带电体电技的安全值,是一个比较复杂的问题守这是因为造成静电危害的是静电能量口 当带电怵是导株时；它所储存的静电能量W与其电容、电位成下列关系* '      " •,

W-1/2CV²                     .，

当静电放电能量小于环境中物质的最小点燃能量时，即是安全的。因此不洞环境（被引燃 物质不同m物体电容也变化）即应有不同的对地电位值。本规程所涉及的为非导体物体，其 放电区域的大小，放电形式的差异，更是难以掌握。故要列举出带电体的安全电位,是很困 难的◎即便列出的，也只不过是一些参考数值而己0所以，只有在生产现场不断总结朝& 逐个机台丟摸索规律才行D日本《静电安全指南》列出了固体带电量的安全管理标准,现列

■

出供参考，见表

B本带电畳管理标淮

裏1

I

2.9其它要求

2.9.1

（1） 从费电起电系列的规律可知，两物体相摩擦,各自的起电极性和电量大小与它们 在系列中所处的位置有关O在系列中两物体位置相距越远，带电量越大，反之则越小。正负 极性则与其位置前后有关6理论上用物质的逸出功木同和双电层原理来解释。人们可以利用 这一规律来优选相互接触的物体，以达到较少产生静电的效果O当然，已列入系列表的物质 有限，规律性也有变化的情况，故应通过实践来进行设计工作。此一款不属接地范畴◎

（2） •金風材料容易把静电导出'不致造成导出通道的阻碍•因此条文要求尽量使用金 属材料，涂漆的电阻率根据国内导电漆的表面电阻"〜1/0 因此，₃J_ft4的数据中漆的 电阻率应小于技8育，n¼

（3） 出于有利于静电荷顺利导出的考虑，应该选用材质均匀的导电性能好的物料来

I

制柞零部件O

（4） 金属部件必须连接接地，理由已如前述。

（5） 过去，接地连接端头的制作和安装，未被人们重视-以致有的设备在安装就 位、保温层等已做好的情况下，才发现设备需要接地，这样就造成了工作被动和影响设备的 质量。本条款要求设备设计、制造和安装人员，根据设备安装位置所定出的接地点，设计好 接地端头，于设备制造时就同时做好端头。

2∙9∙2

（O工艺专业努力做好带电物体的增泄措施，这是做好静电接地的关键所在，

（2） 静置时间和缓和时间系参考国外资料列出，操作岗位应总结出各自的经验洌缨 时列入操作规程以便門格执行。在设计中应考虑这一要求’如设置必要的缓冲贮罐;备再 泵；备用管网等。

（3） 空调和定期向地面洒水，也是增泄措施的一种方法，在一般环境，当相对湿度达 到85%左右时,或牛燥环境,当相对湿度达到50%以上时,都可有效地防止非金属物体的带电。

2∙9∙3地坪导电化是静电接地的重要环节。有关地坪泄漏电阻的要求值，国外资料上有 所列举，也有一些参考图例，国内经验不多，具体做法有待土建专业去开发。  ：

• 2.9,4 :条文中所述的裸金属体可以是特设的,也可利用在通道口人们必然会碰及的栏 杆、扶栏和金属门等。其作用是导走人体上的静电荷。示意图见图12。

2.9.5人体的静电接地，逐渐为人们所重视#如1981年春节前夕,某炼油厂控制室发现 控制盘带电，现场甚感恐慌O经调査和测定W控制室为木板地釆用蒸汽取暖，屋内甚干燥， 王作人员均穿化纤衣服，鞋是普通橡胶制品，只要人在室内走动数步，人体即带静电达二L 三千快O在这种情况卞債人手触及盘体，当然要受到静电电击电原因搞清楚后•采取了合适盾 . ¹

措施,问题也就解决了。

有关防静电劳保用品，国内正在研制中「导遍脱带等可用厚电橡胶制成/示意图见图 J                                          ∙                                                                                                J •                          — - — - I

13#导电环境图见图

2.10计算机房和电子仪器的静电接地

；   2.10.1计算机房的防静电措施之一是采用防静电活动地板,并使其可靠接地。接地电阻

:值一般生产厂家均在产品说明书中注明。

观以北京木材厂为例言

HD-03型活动地板是釆用柔光三聚気胺装饰板贴面,基材为特制刨花板,贴面与刨花板之

L

间用镀锌薄铁板加固，底面与四周用镀锌铁板包裹，施工大样图见图15，

'金属支桀

水磨林~

粹有球:丄乎匸Lf W S

原上 ■

15

表2

HD-03型活动地板能较好地满足计算机房防静电的要求，经调査测试绮果见表2。

HIH)3壟活动地极弱泄91电阻

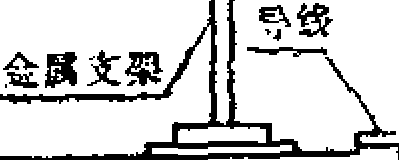

HD-O2型普通活动地板因其成本低，基建中常被釆用事在静电接地处理上如图16所示, 经调査测试结果见表3。

表3

HD-O2型活动地损的泄漏电Kg

国家某委计算中心主机房

中国科学院某所主机房…

新疆某计算中心主机房

ira⅛⅛^i∕*

L L : ■' .□ D-/

____ 上 _ ■亠        .  ____

5。X 50 X 2Em钢鈑援地极

T6

此外还有天津电工专用设备厂生产的抗静电铝合金活动地板1南京晨光机器厂生产的 FBT型防静电'涪动地板等；见表偽’    、           沪'     ^;

表4             国内处各种地板静电参数比较表

从上表中的数据葡以看出=FBT型防静电活动地板各项技术指标均已到技术条件要 求*有的超过了设计指标。与美国CDC公司、西德GOLDBACH公司、瑞士737公司和日本

等国所生产的活动地板相比*在防菖电性能方面达到了他们的技术指标•在起电电压等技

术性能方面优于上述国外产品，是目前我国防静电活动地板中唯一获得全国建筑科技成果双 交会优秀项目奖的新产品•

2J0∙2目前已研制成防静电阻燃玻璃钢FRP,由于该材质中掺有静电消除剂,极不易积

聚电荷_t＞因此，采用该材质的地面、墙面的计算机房和电子仪器房，对于工作人员、机器设 备均很安全,是1种消除静电的极好方法，采用此方法，不用另行釆取人工接地措施，对于

没有安置静电接地的地方，使用抗静电玻璃钢材质更为有利。

Lj⅛Ag MW

寂股垫条

援地規ɔ

水窗石素七'・■ —

混凝壬宀顼％ ¥ "

捽呑灌好5 ；三：Wv

FRP的主要指标见表災

表5             L FRP实剥數据表一

FRP主要技术指标测试表

表6

(3.0〜4.0) XIO^eQ

表面电阻率

≤10⁹Q

2

续羨∙

.                                                                                                      J                                                                                            ^P                                                                                                -                                            III ɪ-r I _IFɪ - I ■ ɪ

2J0.3在活动地板及地面上铺设尼龙地毯.塑料地毯或橡皮垫时，工作人员在上面行 I

走，这些毯子的垫层材料极易产生静电。若不能及时泄放,则会损坏机器。例如，某机房在铝 合金地板上贴一层2mm厚合成橡胶，其绝缘电阻达IO¹S静电荷积聚后很难泄放,该机房无 法工作b后在其上又铺上掺细金属丝的跡静电地毯，并通过铜带连接以后再接地，计算机才 能正常工作◎                           -

J                                                                                                                                                                                                                                                                                                                                                                                  I

2J0<4某计算中心在1978年7月28日晩上及1982年6月17日2〜3点两次受强雷击，击 坏控制台显示器中插件4块，同时院内邻近的ZfO计算机系统全部置零❹根据这种情况” J_l^B      ■■   A                                                  ♦

我们提出静电接地极与防雷接地极应有一定距离,但是国家规程能否满足要求#仍宴分析大 量试验数据后才能决定夕目前由于试验手段不全，无法给出可靠数据.建议最小距离不得小 J

于3m,

3具体规定

3 J固定设备'

• ① 在建、构筑物内，具有防雷接地的设备外壳应与静电接地干线相连，是由于构成整 ʃ . ■

个静电接地体系的需要」

• ② 3,1.2提出了接地端头的设置要求,应由主体专业根据平面布置和静电接地干线情

况提出专业协作条件。

• ③ 対于无振动的设备'接地支线可用

铜芯聚氯乙烯电线时，可穿管设，

• ④ 浮动式金属罐顶一般有防雷接地，其防雷挠性连线已足够导走工业静电O贮罐内壁

所要涂的漆，性能有待现场探索。

• ⑤ 各种固定设备的接地方案见图17、18、19、20> 21_o



  17







  接地支续组列方案

  ¹                 J

  I








  Ja夹设于说告本律上





  超用支謎接堪

  ■■ r




S18接地场头位置示意'

⅛19辱挂体接地方案

20摄动设备揆地方案

■

-图21；取样操作口接地簽劳市置示專

接地端头可以是螺栓，也可以亘晩孚排板*位置在操作占鬲厨建涉味妨碍作业为准尊

% Z. Z 〜Jk∑⅛∙? ' , -^fc

■    -J■■- —       +_ ijɪ -r                                                                                                                              t

■ b          X                                                                         R           h_.          ■-

（1） 装置区内管道纵横，互相间连接的埠度技短r -管蘆是亩以依靠有关相连设备的

接地系统而取得接地条件的客"

（2） 泵、过滤器「曷和器（属于工艺设备）和管道变径、分岔（属于管道配置）等

…X Z 夕 hl∙.∖

处，是静电量突然变化的地方，静电荷需要通过接寇线进入大地，故这些地方应设置接地连

4                                                                                                                                                   XT= 1        ɪ_L .  4

接点◎

（3 ） 管道支座有移动式和固定式两种剪逋常室外管道的做法为“直线段每隔80〜 IOOm要设固定式支座一处，并作接地自接地电阻^J3OQ_O ”我们分析这是为了满足防雷的要 求o此时*

（4）

0

^r'

（5）

地，以保安全，

3.2∙2如果对有阴极保护的金属管段作接地，会破坏阴极保护回路的绝缘性,这是不 允许的。且从阴极保护管路的绝缘性能来说'该管段已具备了导通静电的可能。

3.2.3管道静电接地的各种方案见图23. 24. 25. 26、27、28_o

铅衬垫

图23營架配曾接地方案

、r ^B _ ^L -                                                 _

f图24吊架管道接地方案

_I √ U— .    - 6 ~⅝ ■-

UMrmNH皿n

ɪ彈簧吊架

(l>｝理地管舞⁺

-4。X 4

注，Ie焊接应在涂漆前弛行3   2.用螺栓固定者，可作福接用,

•                                                                                                                                                                                                    Γ

28待铁承握管接头跨接

:卡箍及接触面搪揚，接触面应洁净

4 ɪ

3.3有静电危害的装卸站台和码头区

① 除作阴极保护的金属体外，有静电危害的装卸站台、码头区的所有管道、设备、建 筑物：构筑物的金属体和铁路钢轨等进行静电接地，是防止产生静电危害的最基本的措施。

®因装卸站台等基本形成一个街区＞ 故设置静电接地千容及裁电接地体是必须的O将 码头以一个船位长度为单元,•作静电接地干线设计，目的是使糸告诺正可互不干扰。码头的接 地体至少有一个在陆地上*是为了便壬维修测试O ： ∙

• ③ 为方便移动物体现场接地，故在现场设置接地端子或接地端子排板是必须的。设覽 的数量和位置由工程设计按需要決定；

• ④ 参照铁路轨端接续线、变压器箱连接线的制作方法，提出钢轨轨端连接和接地连接 的方案（见图29、30）,供参照使用O

  、％^bl F

  .F务   J

  •：- . -S⅛]L、Vr ¥








  ■?





  6

  ¢)

  .F工




图2”.钢软貌嚴连接方案

I

« 110用于43公斤钢轨  130用于50公斤钢轨

i∙YL∙、^J-              i •〜

（d）!钢轨接地线装配

lx爲一心^

-M-⅛^x " C "       Y

33能产煲静电危害的移协物体 有关物体的矗地方案见下列示意图，

5

52油糖営车接地示寫

55火车槽车接地示意

5

54油船接地示意

• ③ 油轮（见图34 ）

•       _Jf

浦轮需賣作静电接地•有不同看法9从油轮本体来说#它的各种金属体已趋成整体，不

必担心接地后，陆地杂散电流流上船体会引起灾害。

输油软管的屏蔽线不得作为船体接地线用，理由是，1）通过帳地线的电流,除静电电流

• √

纟卜还有朶散电流3 2）屏蔽线碁细$ 3）检査不易；4）没有。明显”的接地点'

'「薦体的餐地方屯有待实践总结。

• ④ 小型物体（Jsi图35） ■- '



  7

  S35




  裝卸液钵




  『台秤接應「




  小型物件接堆示意




  根据现在已出版的标准图，特诜此条，以备査找尊

  ^J L , 心"一…'.




  附录1静电接地工作的注意事项•

  •        J ■■ I ■ f




  本附录是给现场工作人员以必要的提示，确保静电接地设计得以完整实施勺




  附录2本规程采用的术语




  L体电阻率、表面电阻、电导率，,

  液体电导率分为静止电导率和有效电导率两种，本规程釆用劳动人事部组织编制的国家

  I

  标准《液体静止电导咆测定方法》的概念。物体带电后，电阻率、表面电阻:电导率将怎样变 化，有待学进T步探讨。日本静电安全指南中対粉体的电导率有“表观的”定语，可性为我 们进一步开展科研工作的借鉴。      虹

  '2.王亚静电* L j "

  工业静电施工更生产、肥运过程中产生和积累起来的；它好安全生产、产品质量有极 大的影响.石油化工户的特点是高温、高压和易燃、易爆O在生产车间内、塑料、橡胶,搪瓷 等材料到处可见，而粉碎、撕裂、摩擦、流送、喷射、搅拌和过滤等工序尊普遍存在，这就 使产生静电危害的根维经常存在于人们的工作环境之轧 因此，了解工业羅的产生机理， 分析其危害特点，对臻讨和掌握防静理危害的措施，是十分重要的9




  ：n




在生产％贮运过程中，产生静电的途径有* I

（1） 同类或不同类物体间的俗紧密接触后迅速分离“争

（2） 物体上附着了带静电的微粒3

L                                                                        ¹

（3） 通过感应或极化作用，使不带电的物体起电o

带电体上带有的静电量，是静电产生量和消散量相平衡后的稳定值。

3 .带静电体和带电区

这两个术语是为叙述问题方便起见而釆用的。带电区的面积，可根据被研究对象的具体

•                 ■ L

情况而定。

4.物质的静电导电性分类

物质的静电学分类已经由国家标准《防止静电事故通用导则》确定•将物质分为“静电 导体” L静电非导体”和°静电亚导体”三类。

必须指出,物质的导电性是随着它的电阻率增大（或电导率减小）而逐渐减弱的•决不是 用一个数量界限就能将物质断然分割成为“导电”或“不导电” o如日本《静电安全指南》 就有下列表格，见表7。各国对物质的分类见表％

«7

表8

对物旅分类表

■

• 5. 静电危害

I

条文列出了静电危害的种类，特别提请注意由静电放电而引起的火灾、爆炸事故。当然

静电放电仅仅是一个火源而已，当此火源与易燃-易爆物质同时存在时，才会肇成事故。

• 6. 带电体上静电荷泄漏消散的途径

条文列出了带电体上静电荷泄漏、消散的几个途径,静电接地只是消散电荷的途径之一。

• 7. 静电放电

I                                ¹

条文梗概地介绍了静电放电的类另L

HG

• 8. 静电电击

条文介绍了静电电击的起因和后果..

• 9. 静电自然接地和静电人工接地措施…  、：                  .

任何物体当其位置确定以后；它都有一定的接地本能，即使对它没有悉取任看技术措 施，带忠区期忠荷总聾通过各种自然渠道泄漏并消散至大地，只是速度有槟有慢而氏本规 程所阐法的蓄电接地，是在增泄和导流两个环节上做工作，使带请区的静电荷得以顺利泄出 和迅速导走，

I

(1)在L动电财范围内，.接地的对象是“电力设备、杆塔或过电压保护装置勢,而在 S羸电対范围内，接地的对象厕是各式客样的带电体「方框囹及模型图(图36)如下，

,                                                                                                                     ■ . .                                   ɪɪ ■_                                                  r                                                    ¹                                   - -r

带"畫" 俺

_上________ 、          ・________ ・            _J

接地干线

〜大于10一”S/m的物体，在所产生的静电量少或产生的静电量虽然大但不是持续时，

I

间接接地可以避免带上会造成危害的静电多           ’     L

J对于电阻率等于或大于Ia^tO-Io^tzΩ ∙ m,表面电阻等于或大于1O¹¹-1O¹³ΩS电

导率等于或小于lθ-ɪŋ-IO-^Iɪs/m的物体涧接接地需要有静置时间的配合才能防止带电3

d_fc对于电阻率大于iα¹²Ω*m,表面电阻大于IQ¹³Q和电导率小于IO-^laS_zZm的物体， 接地将不起作用，

e；流动中或悬浮中的带电体，如果有接地的金属体使其运动受到阻碍,反而会增加物体

的带电量3    ”

匚粉体曲电阻率不象固、液态物质那样有规律性，它除了受到囲量方法影响外，还取决 于粉怵的形状、容积比等o因而对装入金属容器内的粉悻作间接接地，其静电接地的效果, 应作具体测试。

(3 )关于总泄漏电阻的安全界限

本附录的第14条提出了总泄漏电阻的概念G

L日本《静电安全損南》列出了判断带电状态的大致标准，可供借鉴，见表9牝 最主要的成矶

本规程建立起泄滯电阻这一概念，目的是要引起人们对增泄措施的注意。今后再也不能 把静电接抱议仅只局限于将设备外売接地。

（3）接地电阻值探讨

釘关于接勅电职:约值；从有关资料可以看到一些不尽一致的数据o如，

• ① 防止感应雷击的接地装置可用于防止静电。只为防止静电的接地装置散流电阻不应 大于100Ω_o （《防雷防静电设计标准》，石油工业部，1964 ）_o

• ② 纺静电接地每处的接地电阻不宜超过3GQ（《电力设备接地设计技术规程》SDJ8T9九

• ③ 单纯为了消除导体上的静电,接地电阻IOOOQ即可（《电机工程手册》第40篇,198O）_O φ 仅以防静电为目的而接地的接地电阻值，在任何条件和环境下,都应确切稳定在

i X ɪ /Q以下,在标准环境条件（气温为20^o对湿度为50物）下,最好是不到LXIsQ。跨接 线电阻值广在标准环境下，最好是不到IXmgJ日本《静电安全指南》第5135、5136条）。

⑤ 由于静息苴流通常只是卩A级的,为了消散静电电荷……√MΩ的跨段电粧完全够用事 这是因为出现在跨接线两端的电位差很小，不会产生火花（美国石油学会《防止静电二雷击 和杂散电流引燃的宣:亍规定》APl-RP-2003之AT”）。              . ■ ■■

@由于泄漏电流极小,静电接地用iMQ的接地电阻就够了（美国国家防火协会规范《静 电》3130）                                                               "

• ⑦ 归了静电保护，荷地电阻或两个物体间的电阻不应超过1MΩ（英国《石油工业电气 安装规程》第五章）.

• ⑧ 考虑到静电放电电流很小、接地装置的电阻允许达到19。Q……，可以高达LSQ （苏 联《有爆炸危险构筑物的防雷和静电保护》9 1973 ）_o

,、  ⑨导体对地的总电阻不超过1MQ,就足以防止静电积聚（澳大利亚《静电规范＞ASi020_β

1970 中 4,2₄2）_o

S我们认为在接地连接系统中，装载、支承带电体的器具、支架等能起到导通静电的作 麻其电阻值照理需要计算和考核P但考虑到其癥值甚小，计算、考核很难,而且与总泄漏 电阻的量值相比很小'故-河忽略不计O

接地连接系统所用的材料一般均为金属'相互间连接不是焊接就是用螺栓紧固，也有用 接线夹夹接的。这部分的电瞄不X,可以忽略不计。

.综上所述，我们认为接地连接系统的电阻值，可用接地体的接地电阻来表达。

.C_,接地体的接地旭阻值计算公式,是根据恒定电场导出。对于工频条件下的正弦电流• 其计算结杲是适用的,而対于工业静电接地，特别是在有静电接地火花条件下》有关计算公, 式和取值应作何神修正'有待探讨。我们认为当物体的总泄漏电阻为项母Q时，就足以防止. 在上f积察静电.在此浙提下，静电接地体接地电阻的定义祁量值问题，相对来说好处理些O 在理论探讨阶段，根据以往的经彩和水电部规程,诃以沿用工频接地电阻的概念'厂以便工 程设计便FL

d_ψ按照实践控验」将单个静电接地体值按地电阻值规定为小于IgQ（IU区为小于 ioooQ）,此值为工甄按地也阻值,在工程中易于达到，又不致于造成工作人员麻痹大意。.:.

］員静电屏殺

在持电屏蔽的作用卜H带电体发出的电力线，-部分或全部中止在金属屏蔽体里侧的感.

应电荷上,从而减少或消除亍带电株对其周围导体的静电感应作用,也可防止被屏蔽物受周围 带电体的静电感应影响4示意图见图37。

接地连接是静电屏蔽技术中的重要一环，屏蔽体上的自由电荷是通过接地连接系统导入 大地的。对屏蔽体来说，其接地方式为直接接地口屏蔽体与带电沱非导体紧密相接触处，可

看作对非导体作了间接接地。

3）静慝感应现象

+

（b）加静电屏叢的效果

图37静电屏蔽原理

ʌ密削体；B* C——其它与地绝缘的导Ph D——屏蔽体口

因在带电体附近有接地体存在,其对地电容增加,对地电位即下降。屏蔽程度只喂便带电 体的电位下降到不致造成危害即可◎

16,静置时间

静置时间的作用是使带电体得到必要的时间，足以把所带的静电荷泄漏出来并特入大 地，这是静电接地技术申的一个重要环节。无论是连续性或间歇性生产和贮运，根据需要 设置静置时间是必要的b

17•缓和时间

液体流过泵、过滤器或高速流过管道时，其载电量会激增。但.当用安全流速通过一个管 段（或缓和器）时'由于液体中的实际电荷密度大于相应流速时的饱和电荷密度，液体中的 多余电荷会通过接地连接系统导入大弛，诳管段长度是相应饱和长W滔3〜4倍。一般认为液 体在管段内以安全流速流动3赤，电荷密度就能下降到安全值以下。眈种“缓和时间"凹称 为物料在运动中的“静置时间” O

13.静电接地干线和接地体

静电接地干线和静电接地体这两术i吾是因客观需要而采用的，由于接地系统有共用的特 点，一些干线和接地体可起用不同的名称。如某平而内的接地于线，它在起电气保护作用 时，称之为电气保护接地干线）它在起导静电作用时，则称之为静电接地干线仲

¹

3.1.4在贮罐的取样操作台面上，应于操作口两侧各设置J组接地端泱丸以便在上风 向给取样绳索、检尺等工具接地用。端头位置应设在不妨碍操作之处。

当浮动式金属罐顶无防雷接地时，则应将罐顶用挠性连接绶与鑼体相连接，连接点不应 少于两处。挠性连接线尊选用截面不小于Z5mm2裸铜软绞线梧

贮罐内部金属浮体岑必须与罐体相连接O

一当贮罐内壁涂漆时，漆的导电性能应高于被贮液体臭其电阻率应在Io^eP :-ɪn以下•

3∙h5与地绝缘的金属部件，如螺栓、法兰等；应跨接引曲瑟地，    ’

3∙L6为消除人体静电，在罐、塔梯子的进口处％应装设接地金属棒>■或在已接地的 金属栏杆上留出一米长的裸锯金属面O

3.2管网系统

3.2,1管网的接地连接点应符合下列要求M

²

装置区中各个相对独立的建（构）筑物内的管道，可通过与工艺设备金属外壳的 连接（法兰连接），进行静电接地。

³

管网内的泵、过滤器、缓和器等处应设置接地连接点心

⁴

管网在进出装置区处、不同爆炸危险环境的边界、管道分岔处的管道应进,行接

地，对于长距离的无分支管道，应每隔80-1OOm与接地体可靠连接 > 若管架的接地电阻值 符合2.3.1时，亦可作为接地体。’     ^

⁵

对金属配管中间的非导体管段（如聚氯乙烯管），除需做屏蔽保护外，两端的金
