ICS 29.020 K 09
GB/T 29481—2013
SignS for electrical Safety
2013-02-07 发布
2013-12-01 实施
中华人民共和国国家质量监督检验检疫总局舞布 中国国家标准化管理委员会发布
本标准按照GB/T L 1-2009给出的规则起草。
本标准由全国电气安全标准化技术委员会(SAC/TC 25)提出并归口 O
本标准起草单位:机械工业北京电工技术经济研究所、深圳市标准技术研究院、苏州电器科学研究 院股份有限公司、德力西电气有限公司、突破电气有限公司、浙江正泰电器股份有限公司、湖南三一智能 控制设备有限公司。
本标准主要起草人：郭汀、曾雁鸿、陈展展、胡醇、黄蓉蓉、金卫东、萧红卫、周继辉、马红。
电气安全与人们的生产和生活密切相关。电气安全标志的作用是引起人们对不安全因素的注意, 预防电气事故的发生。
电气安全标志由适当的材料通过图形符号、安全色和安全形状体现。只有使用了规范的图形符号、 安全色和安全形状,遵循规范的设计、设置要求和相关法律、法规，并在材料选择、导向系统建设方面遵 循清晰性、醒目性要求,才能保证安全标志在实际应用时能够准确、清晰地传达安全信息，在营造安全的 生产生活环境方面发挥积极作用。
虽然电气安全标志在任何传递安全信息的系统中必不可少,但它们不能取代使用正确的T作方法、 指令以及事故预防措施和培训等。
1范围
本标准规定了用于工作场所和公共区域中的电气安全标志、设计要求及应用原则，以便预防事故、 传递危险信息以及紧急疏散等。
本标准适用于工作场所及可能引起与电气安全相关问题的所有地域和地段。本标准不适用于允许 有不同规则的领域，如铁路、公路、河流、海运以及空中交通的导向信号装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2893. 1 -2004图形符号 安全色和安全标志 第1部分：工作场所和公共区域中安全标 志的设计原则(ISo 3864-1 ：2002iMQD)
GB 2894—2008安全标志及其使用导则
GB/T 5465.2电气设备用图.形符号 第2部分；图形符号(GB/T 5465.2亠2008,IEC 60417 DBJ 2007, IDT)
GB∕τ IOO01.1 标志用公能倚息图形符号 第1部分：通用10001.1—2006,ISO 700111990,NEQ)
3术语和定义
GB/T 2893.1-2004和GB 2894-2008界定的术语和定义适用于本文件。为了便于使用，以下重 复列出了 GB/T 2893.1- -2004和GB 2894—2008中的一些术语和定义。
3. 1
安全色 Safety COIOUr
被赋予安全意义而具有特殊属性的颜色。
[GB/T 2893. 1—2004,定义 3.12]
3.2
安全标志Safety Sign
通过颜色与几何形状的组合表达通用的安全信息，并且通过附加图形符号表达特定安全信息的 标志。
[GB/T 2893. 1—2004,定义 3.14]
3.3
辅助标志 SUPPIementary Sign
为另一个标志提供补充说明,起辅助作用的标志。
EGB/T 2893.1—2004,定义 3.15]
3.4
禁止标志 PrOhibitiOn Sign
禁止人们不安全行为的图形标志。
EGB 2894—2008,定义 3. 3]
3.5
警吿标志 Warning sign
提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
EGB 2894—2008,定义 3. 4]
3.6
指令标志 direction Sign
强制人们必须做出某种动作或釆用防范措施的图形标志。
CGB 2894—2008,定义 3. 5]
3.7
提示标志 information Sign
向人们提供某种信息（如标明安全设施或场所等）的图形标志。
EGB 2894—2008,定义 3. 6] 4设计要求
4. 1 一般要求
4. 1. 1电气安全标志包括禁止标志、指令标志、警告标志、提示标志。
4.1.2电气安全标志应仅用于传递与安全及健康有关的信息。
4.1.3电气安全标志的用途是使人们迅速地注意到影响安全和健康的对象和场所，并使特定信息得到 迅速理解。
4. 1. 4安全标志的设计要求见GB/T 2893. 1-2004。为了在安全标志和（或）辅助标志与周围环境之 间形成对比，建议使用衬边。衬边的值为几何形状尺寸（4、久、%,长方形标志使用尺寸厶）的0.025倍 至0.05倍。出于实用的原因，在偏差5%以内时d等于d,,6等于久。
4.2几何形状、安全色和对比色的一般含义
表1中给出了安全标志的几何形状及安全色和对比色的颜色要求。
表1安全标志的几何形状及相关颜色要求
|
几何形状 |
含义 |
安全色 |
对比色 |
图形符号色 |
|
带有斜杠的圆形 |
禁止 |
红色 |
白色 |
黒色 |
|
圆形 |
指令 |
蓝色 |
白色 |
白色 |
|
几何形状 |
含义 |
安全色 |
对比色 |
图形符号色 |
|
△ 等边三角形 |
警告 |
黄色 |
黒色 |
黑色 |
|
. 正方形 长方形 |
提示 （安全环境 疏散设施 安全设施） |
绿色 |
白色 |
白色 |
4.3禁止标志
禁止标志应遵守图1中给出的设计要求。
|
标志的颜色应为： | |
|
背景色： |
由色； |
|
环形边框和斜杠： |
红色； |
|
图形符号： |
黑色； |
|
衬边： |
白色。 |
|
安全色红色至少应占标志总面积的35%. | |
图1禁止标志的设计要求
4.4指令标志
指令标志应遵守图2中给出的设计要求。
|
几何形状 |
含义 |
安全色 |
对比色 |
图形符号色 |
|
等边=角形 |
警皆 |
黄色 |
黑色 |
黑色 |
|
. 正方形 民方形 |
提示 （安全环境 疏散设施 安全设施） |
绿色 |
白色 |
白色 |
4. 3禁止标志
禁止标志应遵守图1中给岀的设计要求。
Q 0
|
标志的颜色应为： | |
|
背景色： |
白色； |
|
环形边框和斜杠： |
红色； |
|
图形符号： |
黑色； |
|
衬边： |
白色It |
|
安全色红色至少应占标志总面积的35%。 | |
图1禁止标志的设计要求
4.4指令标志
指令标志应遵守图2中给岀的设计要求。
标志的颜色应为： 背景色： 图形符号： 衬边：
蓝色;
白色;
白色。
安全色蓝色至少应占标志面积的50%。
图2指令标志的设计要求
4.5玲告标志

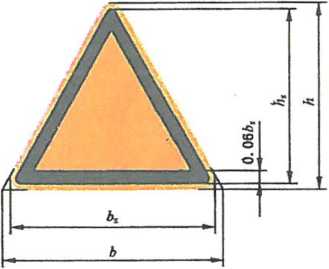

警告标志应遵守图3中给出的设计要求。
标志的颜色应为: 背景色： 三角形边框： 图形符号： 衬边：
黄色；
黑色；
黑色；
黄色或白色.
安全色黄色至少应占标志总面积的50%。
图3括告标志的设计要求
4.6提示标志
提示标志应遵守图4或图5中给出的设计要求。
|
标志的颜色应为： | |
|
背景色： |
绿色； |
|
图形符号： |
白色; |
|
衬边： |
白色。 |
安全色绿色至少应占标志面积的50%。

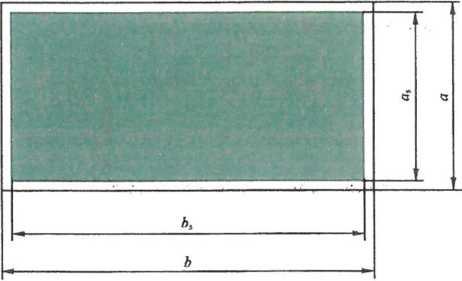

图4正方形提示标志的设计要求
标志的颜色应为： 背景色： 图形符号； 衬边：
绿色;
白色;
白色。
安全色绿色至少应占标志面积的50%。
图5长方形提示标志的设计要求
4.7辅助标志、组合标志和多重标志
4.7.1 —般要求
可使用文字对安全标志上图形符号的含义进行补充或说明O文字应放在单独的辅助标志中或作为 组合标志的组成部分,推荐用黑体字。
4.7.2辅助标志

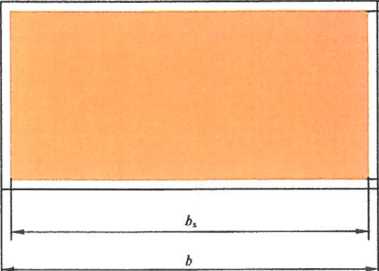

辅助标志应遵守图6或图7中给岀的设计要求。
标志的颜色应为: 背景色；
符号或文字颜色:
衬边：
标志的颜色应为: 背景色：
符号或文字颜色:
衬边：
边框：
白色或安全标志的颜色 相应的对比色； 白色。
图6辅助标志的设计要求
|
5 | ||||
|
一一.一 | ||||
|
0. 0258, . b, L | ||||
|
b | ||||
白色或安全标志的颜色
相应的对比色；
白色t
黑色。
图7带有边框的辅助标志的设计要求
4.7.3辅助标志的位置
辅助标志的位置如图8所示。辅助标志应放置在安全标志的下面［见图8b)］、右侧［见图8c)］或左 侧［见图8a)］。
图8辅助标志的位置
4.7.4组合标志

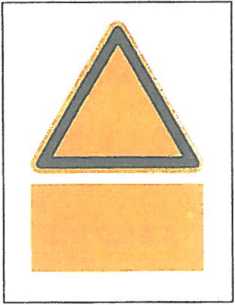

组合标志是在一个矩形载体上同时含有安全标志和辅助标志的标志。如图9和图10所示。
标志的颜色应为： 标志载体的颜色： 符号或文字的顔色:
安全标志的颜色或白色（图中示例为黄色）； 相应的对比色。
图9安全标志下面带有辅助标志的组合标志设计

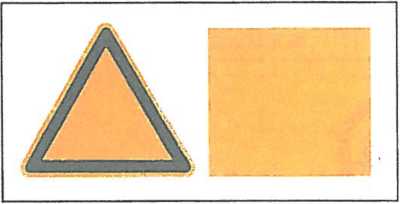

标志的顔色应为： 标志载体的颜色： 符号或文字的颜色:
安全标志的颜色或白色（图中示例为黄色）； 相应的对比色.
图10安全标志右侧带有辅助标志的组合标志设计
4. 7.5 多重标志

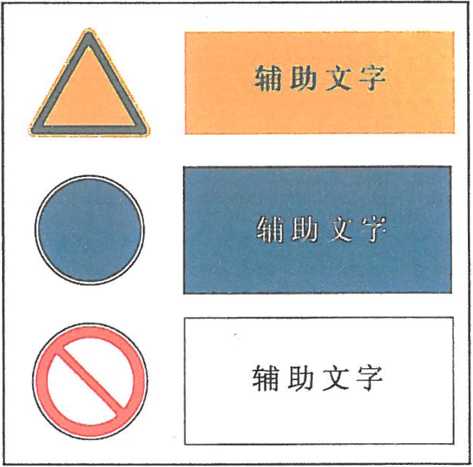

多重标志是在同一矩形载体上含有两个或多个安全标志并且（或者）伴有辅助标志的标志。图11 中给岀了多重标志设计的示例，该多重标志用于传递警告信息、用来避免受伤危险的指令信息和（或）提 供禁止信息。
在多重标志中,安全标志（和/或相应辅助标志）的顺序应按照安全信息的重要性来排列。也可水平 布置。
图11多重标志的设计示例
5 电气安全标志
5. 1禁止标志

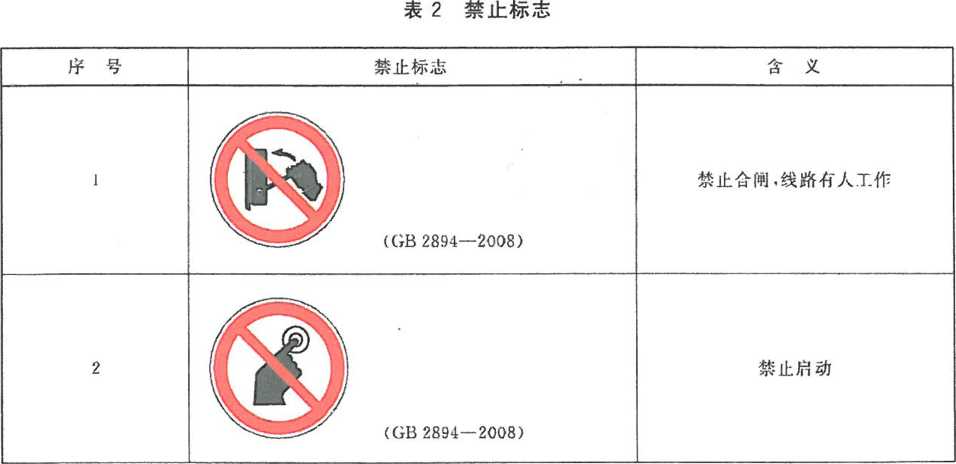

表2列出禁止标志。
|
序号 |
禁止标志 |
含义 |
|
3 |
(GB 2894—2008) |
禁止烟火 |
|
4 |
X(GB 2894—2008) |
禁止塔登 |
|
5 |
、--Y (GB 2894-2008) |
禁止带火种 |
|
6 |
(GB 2894—2008) |
禁止跨越 |
|
7 |
φ x<ZZ>∕ (GB 2894 — 2008) |
禁止跳下 |
|
8 |
Γ 禁止乘人 | |
|
WI | ||
|
(GB 2894—2008) | ||
|
9 |
公二(GB 2894—2008) |
禁止戴手套 |
表2（续）
|
序号 |
禁止标志 |
含义 |
|
10 |
7⅝⅛(GB 2894 — 2008) |
禁止开启无线移动通信设备 |
|
11 |
© (GB 2894—2008) |
禁止携带金祀物品或手表 |
|
12 |
(GB 2894—2008) |
禁止用水灭火 |
|
13 |
W7W (GB/T IoOoL 1) (GB 2894—2008) |
禁止触摸 |
|
14 |
(GB 2894—2008) |
禁止入内 |
|
15 |
®_____ |
禁止通行 |
|
16 |
(GB 2894 -2008) |
禁止施近 |
|
序号 |
禁止标志 |
含义 |
|
17 |
x⅞⅛-—(GB 2894 — 2008) |
禁IL停留 |
|
18 |
O 又二(GB 2894 2008) |
禁止堆放 |
|
19 |
Θ_ |
禁止川于住宅区 （标志内符号源于（HVT 5465. 2） |
|
20 |
(GB 2894—2008) |
禁止佩戴心脏起搏器者靠近 |
|
21 |
(GB 2894-2008) |
禁止植入金屈材料者靠近 |
|
22 |
禁止在热带气候条件下便川 （仅适用于在非热带弋候条件下 安全使用） |

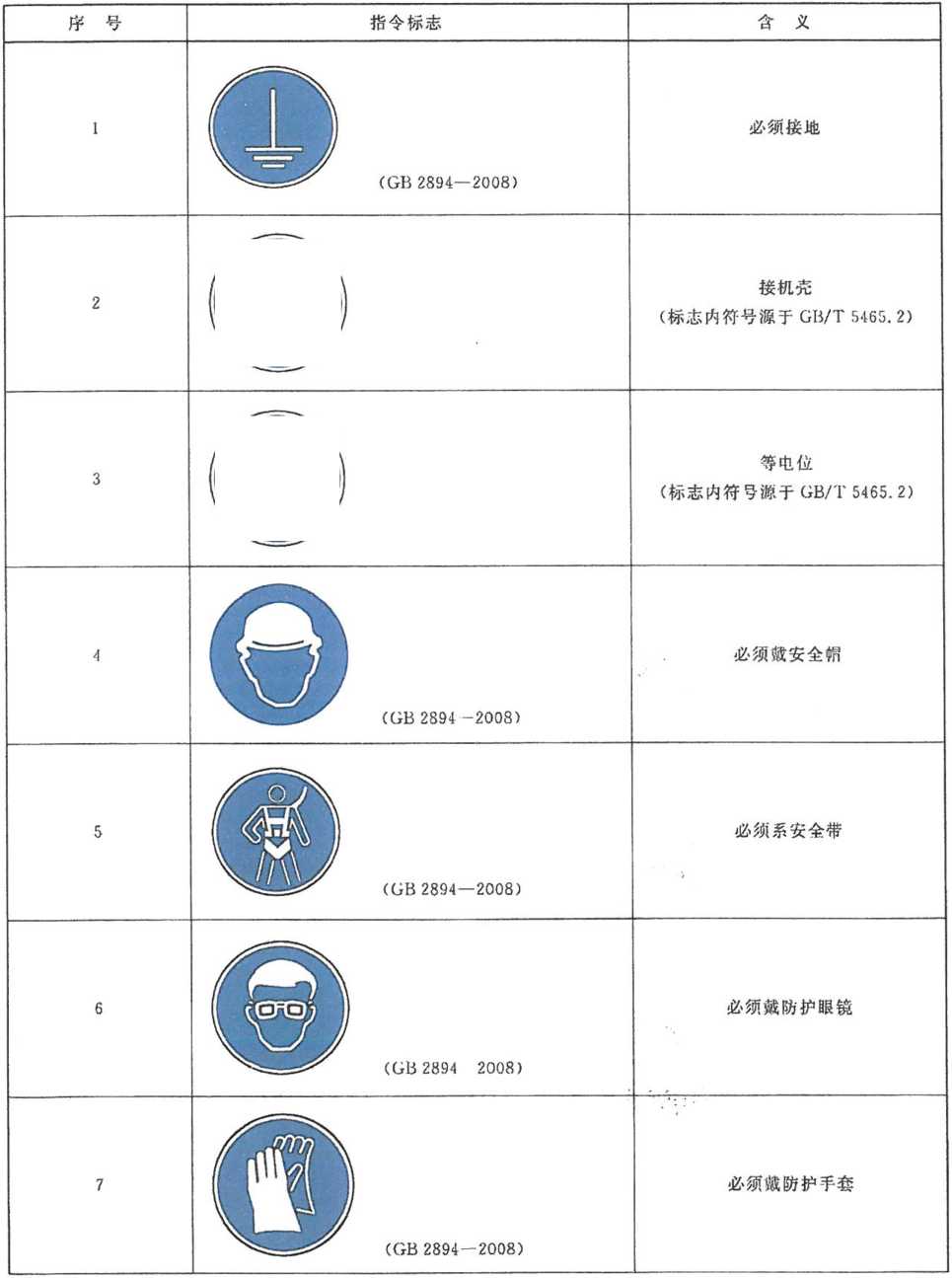

5.2指令标志

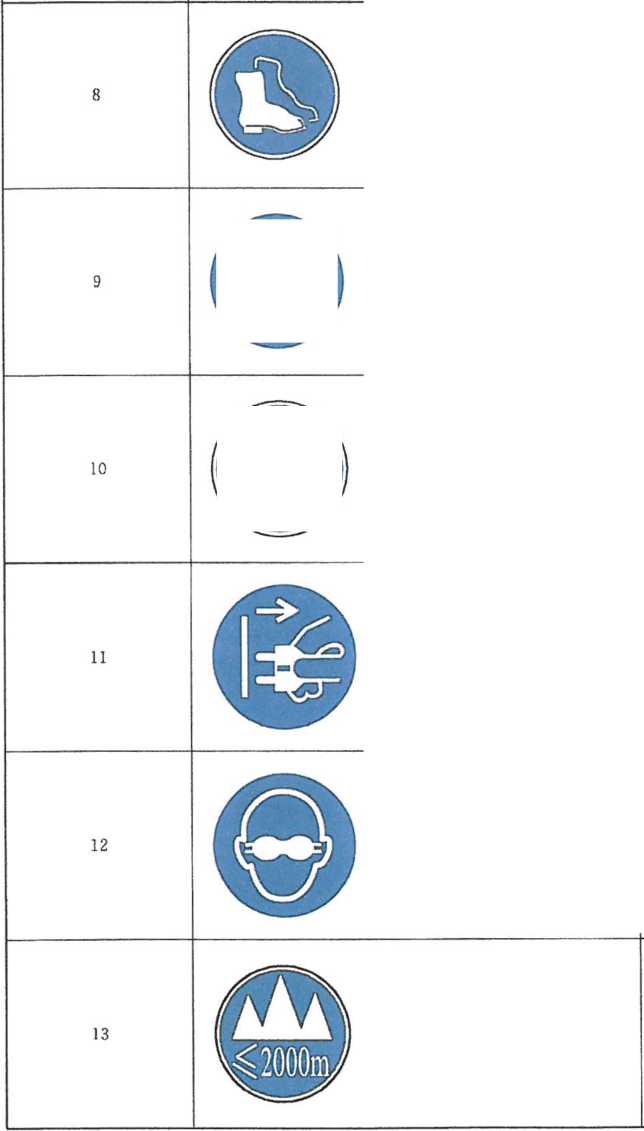

表3列出指令标志。
指令标志
(GB 2894-2008)
(GB 2894—2008)
(GB 2894—2008)
(GB 2894—2008)
必须穿防护鞋
5. 3警告标志
表4列出警告标志。
必须穿防护服
必须走栈桥
必须拔出插头
必须佩戴遮光护目镜
仅适用于在海拔2 000 m及以下使用
表4警告标志
|
序号 |
警告标志 |
含义 |
|
1 |
A ≡MMB≡V'' (GB 2894—2008) |
注意安全 |
|
2 |
A 'λ≡≡≡≡≡≡≡' (GB 2894—2008) |
当心触电 |
|
3 |
A ^≡≡S≡≡≡S≡- (GB 2894-2008) |
当心烫伤 |
|
4 |
A '∙≡R≡≡^≡≡ (GB 2894 — 2008) |
当心高温表面 |
|
5 |
A ≡≡≡≡≡≡≡≡≡ (GB 2894—2008) |
当心电离辐射 |
|
6 |
(GB 2894-2008) |
当心激光 |
|
7 |
■WHB ( GB 2894 — 2008) |
当心微波 |
|
序号 |
警告标志 |
含义 |
|
8 |
廛 |
当心紫外线辐射 （标志内符号源于GB/T 5465. 2） |
|
9 |
ɪ <≡≡∙≡≡≡⅜ (GB 2894 —2008) |
当心坑洞 |
|
Io |
(GB 2895 |
当心腐蚀 |
|
11 |
(GB 2894-2008) |
当心坠落 |
|
12 |
!■■MBH*； (GB 2894—2008) |
当心落物 |
|
13 |
,CB≡S* (GB 2894—2008) |
当心电缆 |
|
14 |
ɪ 'βMMMM∣, (GB 2894-2008) |
当心吊物 |
|
序号 |
警告标志 |
含义 | |
|
15 |
(GB 2894 — 2008) |
当心火灾 | |
|
16 |
Δ |
(GB 2894-2008) |
'，心自动启动 |
|
17 |
(GB 2894-2008) |
当心磁场 | |
|
18 |
(GB 2894—2008) |
当心孤光 | |
|
19 |
:(miiiiihio |
(GB 2894-2008) |
当心裂变物质 |
5. 4提不标志

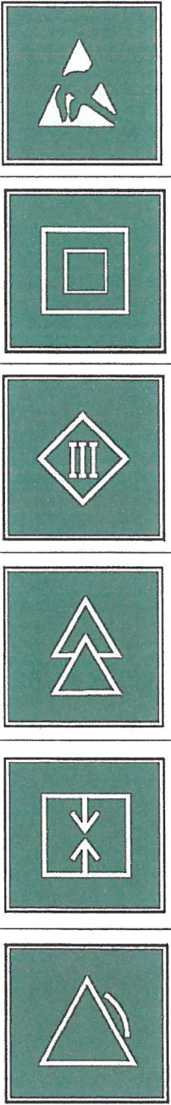

表5列出提示标志。
表5提示标志
|
序号 |
提示标志 |
含义 | ||
|
1 |
三相交流电 （标志内符号源于GB/T 5465. 2） | |||
提示标志
含义
带中性线的三相交流电
（标志内符号源于GB/T 5465.2）
辭电敏感器件
（标志内符号源于GB/T 5465. 2）
II类设备
（标志内符号源于GB/T 5465.2）
Ul类设备
（标志内符号源于GB/T 5465. 2）
适合带电作业
（标志内符号源十GB/'!' 5465. 2）
过电压保护装置
（标志内符号源于CrBZT 5465.2）
告警
（标志内符号源于GB/T 5465. 2）
提示标志
含义
IO
11
13
用于浴缸或淋浴器附近 （标志内符号源于GB/T 5465. 2）
蒸汽
（标志内符号源于GB/T 5465.2）
紧急停止
（标志内符号源于GB/T 5465. 2）
适合彩盖
（标志内符号源于GB/T 5465, 2）
最小供电容綴
（标志内符号源于GB/T 5465.2）
仅室内使用
（标志内符号源于GB/T 5465. 2）
提示标志
含义
15
非耐短路的安全隔离变压器 （标志内符号源于GIVT 5465. 2）
16
耐短路的安全隔离变圧器 （标志内符号源于GB/T 5465. 2）
20
耐短路的HI类手持灯用变压器 （标志内符号源于GB/T 5465.2）
抗干扰安全隔离变圧器
（标志内符号源于GB/T 5465. 2）
耐短路抗干扰安全隔离变压器 （标志内符号源于GB/T 5465. 2）
医用场所的电源隔离变压器 （标志内符号源于GB/T 5465. 2）
提示标志
含义
21
22
23

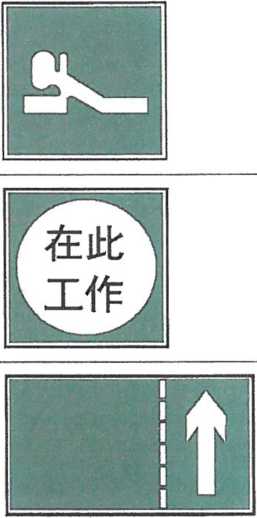

镜像触点
（标志内符号源于GB/T 5465. 2）
在此工作

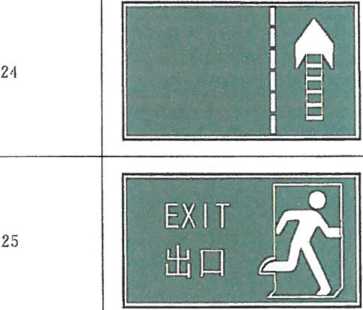

方向指示标
注：可与任何符号同时使用
应急出口指示标 注：可与任何符号同时使用
出口
I
26
应急出口
I
6应用
6. 1电气安全标志尺寸与观察距离的关系
根据GB/T 2893.1-2004,安全标志的形状和颜色清晰且显著时，最大观察距离与安全标志的高 度以及距离因数Z之间的关系由以下公式给出：
h = IIZ
式中：
I—观察距离J
h 标志的高度；
Z---距离因数(Z= l/tarɪɑ)；
h和］具有相同的单位。
安全标志视角范围的示例见图12。
Z——观察距离；
A --标志的髙度；
Z——距离因数(Z=IZtanα);
a ---标志的视角范围(tanα = ∕√∕)。
图12安全标志视角范围的示例
电气安全标志的尺寸与观察距离的关系见表6。
表6安全标志的尺寸
单位为米
|
型号 |
观察距离L |
圆形标志的外径 |
三角形标志的外边长 |
正方形标志的边长 |
|
1 |
0<L ≤2. 5 |
0. 070 |
0. 088 |
0,063 |
|
2 |
2. 5<L ≤4. 0 |
0. 110 |
0. 142 |
0. 100 |
|
3 |
4.0<L ≤6. 3 |
0. 175 |
0,220 |
0. 160 |
|
4 |
6. 3<L ≤1O. 0 |
0. 280 |
0. 350 |
0. 250 |
|
5 |
10. 0<L ≤16.0 |
0. 450 |
0.560 |
0. 400 |
|
6 |
16. 0<L ≤25. 0 |
0. 700 |
0. 880 |
0.630 |
|
7 |
25. 0<L ≤40. 0 |
1. 110 |
1.400 |
1.000 |
|
注：允许有3%的误差。 | ||||
6.2电气安全标志的其他应用要求
电气安全标志的其他应用要求见GB 2894— 2008。
